Правила построения свайно-ленточного фундамента

Факторы, влияющие на выбор фундамента

На выбор типа основания влияет особенность грунта

Стоит заметить, что только при соблюдении всех требований к строительству данного элемента, можно добиться прочного и долговечного результата. Для того чтоб определиться с видом основания для вашего участка, необходимо изучить такие нюансы:

• Особенность почвы;
• Необходимо ознакомиться с фундаментами, которые можно возвести на вашей территории проживания, их достоинствами и недостатками;
• Провести анализ и определиться с выбором.

Ниже приведены итоги анализа проведенного нами на основе изучения литературы, видео и фото схем, а также геологических карт, где указано соответствие определенных фундаментов видам почв и климатических условий.

Тип грунта при выборе фундамента

Почва есть сложной системой, которая состоит из большого количества геологических компонентов

Почва есть сложной системой, которая состоит из большого количества геологических компонентов. На сегодняшний день существует большая разновидность грунтов, которые имеют свои особенности

И поэтому так важно учитывать его при строительстве фундамента

Грунты находятся в постоянном движении и поэтому имеют такой ряд характеристик:

• Осадка. Ее появление связано с давлением постройки. Может появляться сразу или через определенное время после постройки.
• Просадка. Может происходить из-за грунтовых вод или веса сооружения.
• Движения почвы. Зависит от влаги, которая меняет структуру земли, что приводит к осадке или поднятию.
• Деформация. Это самое опасное для зданий явление, так как ее неравномерность приводит к невозможности создания ровной поверхности.

Теперь рассмотрим типы фундаментов. Многочисленные отзывы показывают, что самые популярные основания – это ленточный, свайный и ленточно-свайный. О них мы и поговорим более подробно.

Это интересно: Какой краской лучше красить бетонный пол: рассмотрим обстоятельно

Характеристики

Визуально ленточный фундамент представляет собой полосу железобетона, проходящую по периметру здания и замыкающуюся в единую систему. Существует два типа ленточных фундаментов: заливаемые на месте и сборные. Первые изготавливаются путем заливки железобетонного каркаса, вторые — из железобетонных блоков, соединенных цементным раствором и дополнительно армированных. В зависимости от глубины заложения фундамента, он может быть ниже глубины промерзания (глубокие фундаменты) или выше этого уровня (мелкозаглубленные фундаменты).

Степень заглубления ленточного фундамента выбирается в зависимости от особенностей здания. Крупные объекты недвижимости, кирпичные и каменные здания требуют глубокого фундамента. Для небольших сельских построек, деревянных или фахверковых домов может потребоваться мелкозаглубленный фундамент.

В отличие от свайных фундаментов, ленточные фундаменты позволяют устраивать в доме камеры и подвалы. Если подвал хорошо изолирован, можно значительно уменьшить теплопотери здания, что, в свою очередь, снижает расходы на отопление.

Подвал можно использовать в качестве котельной, гаража, мастерской или бассейна. Другими словами, вы можете увеличить полезную или техническую площадь помещения. Однако не стоит забывать о почвенных условиях, в которых будет строиться дом с подвалом. Вряд ли использование подвала будет комфортным, если там регулярно происходит подтопление. А именно этого следует ожидать, если вы строите такой объект на почвах с высоким подъемом грунтовых вод и на почвах с выраженной нестабильностью

Свайный фундамент — это конструкция, состоящая из опор, проникающих в грунт и соединенных вверху балками или ростверком (монолитной плитой на бетонном или железобетонном основании). Нагрузку несут эти опоры, отличающиеся высокой прочностью. Сваи используются ниже уровня промерзания грунта. Они должны проникать в опасные пласты, подверженные деформации, и закрепляться в прочных пластах.

Сваи могут быть изготовлены из различных материалов:

• дерева (наименее прочные, подходят для небольших деревянных построек);
• металла (могут использоваться под жилые дома в один этаж);
• железобетона (наиболее прочные конструкции из металла, залитые бетоном и армированные в поперечном направлении стальной арматурой, подходят для многоэтажного строительства, организации гидравлических и инженерных конструкций, объектов промышленного и сельскохозяйственного назначения).

Сваи могут быть установлены различными способами. В этом заключается главное преимущество данной технологии — выбирая тот или иной способ установки, свайный фундамент можно адаптировать практически к любому типу грунта, даже самому «капризному».

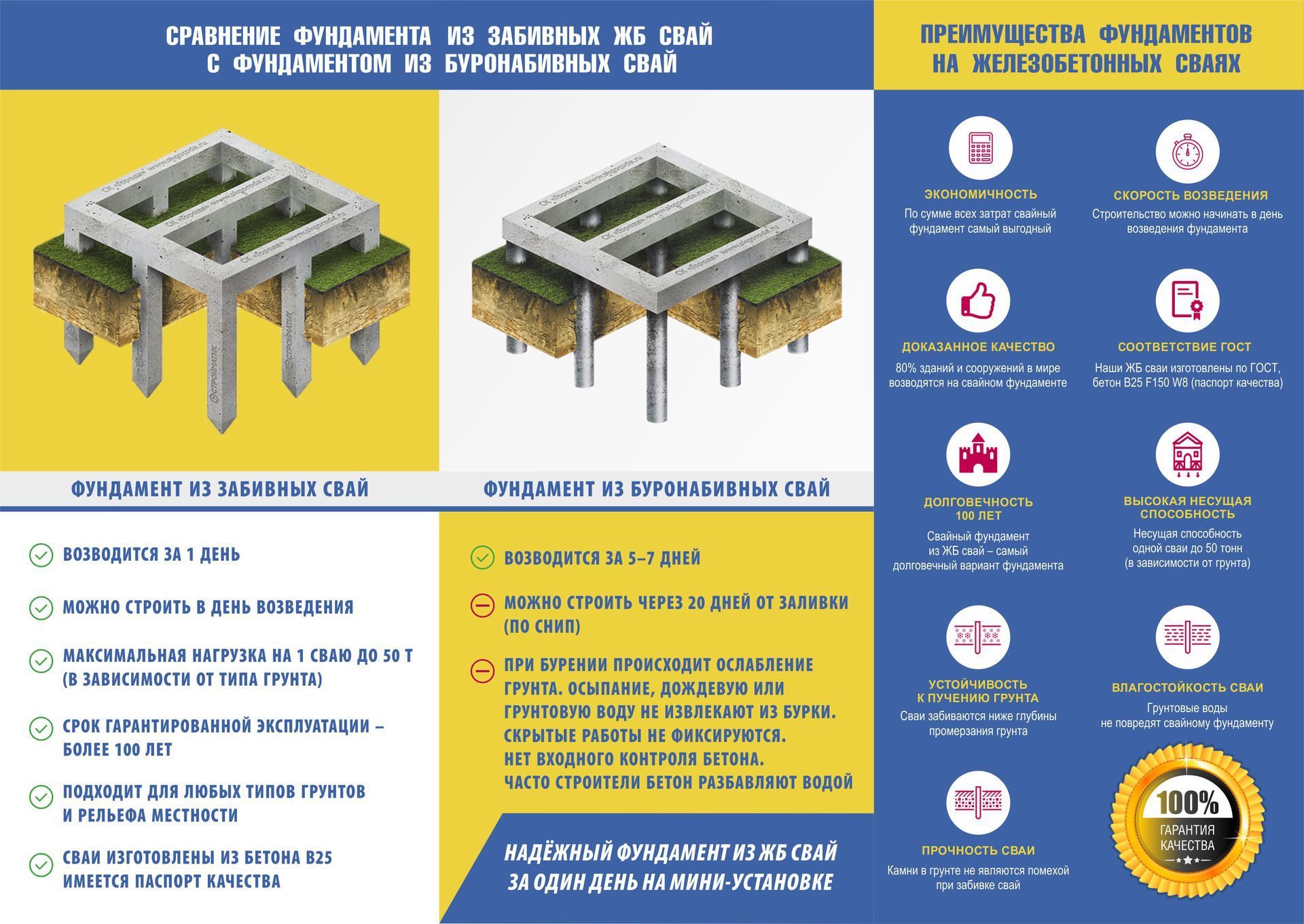

Различные методы забивки свай можно разделить на несколько групп.

• Забивные методы предполагают вбивание сваи в грунт или ее вдавливание с помощью специальных вибровдавливающих установок. Метод требует применения тяжелой техники, защиты сваи специальным оголовком (чтобы она не раскололась при ударе). Он может применяться только в незастроенных районах. Это связано с тем, что процесс монтажа сопровождается высоким уровнем шума и вибрациями, которые негативно сказываются на грунте оснований соседних зданий.
• Набивные методы (они же погружные) предполагают опускание сваи в предварительно подготовленную скважину. Ее диаметр несколько превосходит диаметр трубы, поэтому для фиксации последней используются обсадные трубы. Также свободное пространство между стенами скважины и боковыми поверхностями опоры может заполняться грунтовым раствором или аналогом из цемента и песка. Данный метод отличается от предыдущего снижением уровня шума, отсутствие вибраций, поэтому может применяться даже в условиях плотной городской застройки.

Что такое свайно-ленточный фундамент

Ленточный фундамент на сваях представляет собой устойчивую и долговечную конструкцию, предусматривающую монтаж ленты на сваи. В результате получается монолит. Такой вариант часто выбирают в качестве основания для малоэтажных массивных домов.

Ленточный фундамент на сваях получается в результате соединения свай и ленточной конструкции. Такой вариант выбирают при сооружении домов на территориях с проблемными грунтами. Сваи могут иметь разную длину, форму и диаметр. Нагрузка от здания распределяется на ленту, что позволяет избежать разрушительных воздействий подвижного грунта. В этой системе есть железобетонный элемент, устанавливаемый на различную глубину.

Нюансы выполнения работ

Для улучшения вяжущих качеств бетонного раствора выбирают портландцемент, марка которого М200 – 500. Существует несколько тонкостей, которые необходимо соблюдать во время подготовки бетона и заливки фундаментной основы:

• раствор должен получиться средней плотности, но не слишком жидким;
• заливка фундаментной основы выполняется одновременно. Первым делом бетонируют сваи, предварительно соединив концы арматуры с каркасным основанием ленты;
• залив несущие элементы, необходимо выждать пару дней, и можно приступать к бетонированию ленты. Объясняется это тем, что часть бетона, залитого в сваи из труб, может протечь в песок, так что торопиться не рекомендуется;
• как только бетон в сваях наберет прочность, приступают к заливке ленты одновременно в нескольких точках. Для этого потребуется задействовать несколько бетономешалок и бригаду работников;
• залитое ленточное основание оставляют в покое, через неделю проверяют горизонтальность. Если возникнет необходимость – поверхность монолитной ленты выравнивают.

В сырую погоду бетонный раствор заливать не рекомендуется, иначе показатель прочности фундаментного основания существенно понизится. Если стоит жаркая погода, залитый бетон поливается водой, от повышенного уровня влажности его следует укрывать полиэтиленом.

Основание на сваях

Эта конструкция похожа на сетку, установленную на сваи. Сваи устанавливаются под все важные точки здания и соединяются сеткой

Основное внимание уделяется точкам повышенной нагрузки и углам. Фундамент для небольших зданий повторяет рисунок здания, для крупных сооружений выбирается массивный фундамент

Опоры могут быть выполнены из дерева, металла, бетона или железобетона. Стальной элемент выполнен в виде чугунной трубы. Винтообразный вариант оснащен лопастями, с помощью которых элемент вкручивается в землю.

При покупке столбов следует проверить сварные швы. Стыки должны быть покрыты битумной шпаклевкой или другими антикоррозийными средствами.

В качестве основания следует использовать железобетонную плиту или полосу или металлическую опору. При возведении деревянного дома поперечная балка является нижним коньком. Она устанавливается на опорные лапы, приваренные к сваям.

Способ возведения фундамента

В зависимости от типа материала сваи завинчиваются, забиваются или вбиваются в землю. В последнем случае используются тупые и остроконечные элементы. Для забивки свай используются специальные машины.

Бурятся скважины, и полые сваи вставляются в фундамент скважины. После армирования фундамент заливается бетоном. Для винтового фундамента бурят небольшие отверстия и вкручивают сваи вертикально с помощью дрели или специального инструмента. После установки сваи выравниваются по горизонтали и производится обвязка.

Возведение фундамента

Возведение фундамента на винтовых сваях является одновременно делом простым и сложным. Простым, поскольку их конструкция позволяет существенно упростить и ускорить работы. Сложным же из-за того, что требуются точный расчёт и определённая последовательность работ.

Геология

Устройство фундамента должно начинаться с инженерно-геологических изысканий. Для их проведения нанимают геологов, имеющих на это право. Если речь идёт о коттеджном или дачном посёлке, то часто изыскания проводятся ещё на этапе разделения участков.

Их задачей является определения типа грунтов и их физических характеристик.

Расчёт

Возможно наиболее сложным этапом в возведении свайного фундамента является точный расчёт. Несмотря на то, что все детали приведены в СП 24.13330.2011 «Свайные фундаменты», они всё же требуют определённого опыта.

Сегодня можно найти калькулятор, который позволит автоматически рассчитать как типоразмер свай, так и их количество. Параметры от которых зависит типоразмер, включают в себя размер здания, его тип, тип почвы, включая её влажность и плотность. Все их учитывает хороший калькулятор.

Шаг

Одной из наиболее важных характеристик, определяемых при расчётах фундамента, является шаг. Конечно, его можно вычислить исходя из того, что показывает калькулятор, но есть определенные свойства, которые одинаковы всегда.

Так, шаг не должен превышать двух-трёх метров, иначе это может быть опасным для дома. В целом же, он должен быть на 20–30% меньше размеров несущих стен.
Из видео-ролика вы узнаете как правильно рассчитать необходимое количество свай.

Вес конструкции

У каждой части конструкции дома есть свой вес, который влияет на расчеты по фундаменту. Он зависит от материалов, используемых при строительстве, а также размеров, от того является ли дом одно- или двухэтажным и т.д.

Обычно, наибольший вес имеют внешние стены и перекрытия. Так, в деревянном доме на два этажа, размерами 6 на 8 метров первые будут весить примерно 16 тонн, а вторые — 10 тонн. Общий вес всех конструкций может достигать 71 тонны. Проводя расчёт нагрузки это число увеличивают на тридцать процентов. Более же подробно всё посчитать позволит специальный калькулятор.

Нагрузка снега и ветра

Для отечественного климата очень важно учитывать в расчётах нагрузку, которую оказывают на дом снег с ветром. Если в некоторых регионах вторая особенно важна, то для большинства именно снеговая нагрузка является первостепенной

Для Центральной России она составляет не менее 100 килограмм на метр квадратный.

Количество свай

Количество рассчитывается исходя из их типоразмера, характеристик грунта, нагрузки, оказываемой домом. Всё это может посчитать калькулятор. Можно сделать расчёт вручную, строго следуя указаниям СНиПов.

Длина

Основными характеристиками, влияющими на длину, являются физические свойства грунта и глубина, на которую он промерзает. Чем грунт слабее, а глубина промерзания выше, тем длиннее и изделия.

Достоинства и недостатки свайно-ленточного фундамента

Существует несколько моментов, которые можно назвать привлекательными в данной разновидности фундаментов. Именно они заставляют делать выбор именно в его пользу.

1. Они имеют относительно невысокую стоимость;
2. На их строительство не придётся тратить слишком много времени. Все работы можно произвести самостоятельно, не привлекая сложной техники;
3. Они подходят для установки на большем количестве рельефов, чем другие типы;
4. Они являются гарантией того, что здание сможет противостоять пучению и движению почвы, связанному с сезонными преобразованиями, и отлично подходит для климата нашей страны.

Следует обозначить и недостатки этой конструкции, к которым относятся:

1. При нём полностью исключена возможность строительства подвала;
2. Объём земляных работ, которые придётся выполнить, намного больше, чем при возведении других фундаментов;
3. Обычно под бетонный слой укладывается подушка из песка, но так как на неё воздействует нестабильная почва, то она может перекоситься в относительно короткие сроки, что приведёт к деформации здания.

Технология возведения

Проведению фундаментных работ предшествует перебазировка на объект строительной техники и доставка всех необходимых материалов. Для забивки свай при обустройстве данного вида фундамента используются колесные копры, которые добираются на объект своим ходом. Сваи перевозятся в полуприцепах, после доставки они разгружаются автокраном и распределяются по расходным складам. Дальнейшие работы выполняются по следующей технологии:

Этап №1 – Разметка свайного поля и монтаж свай

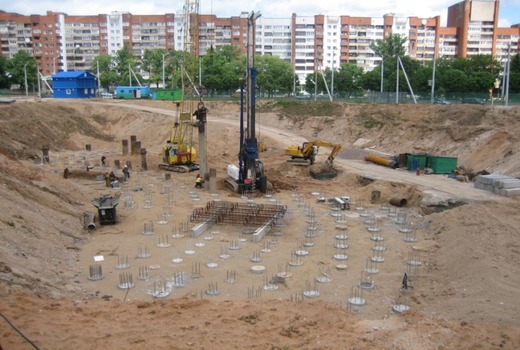

При разметке свайного поля в первую очередь на участок переносятся базисные контуры фундамента – линии расположения внешних и внутренних стен здания, после чего по контурам размечаются точки забивки свай и на основании высотного репера задается их нулевой уровень – высота, по которой опоры будут выравниваться после монтажа.

Рис. 1.5: Разметка свайного поля

По завершению разметки в работу включается копровая установка, осуществляющая монтаж свай. Процесс выполняется следующим образом:

• Переместившись на точку погружения копр подтягивает лебедкой сваю с расходного склада к месту забивки;
• Вспомогательный персонал осуществляет фиксацию сваи строповочными лебедками, после чего машина поднимает железобетонную конструкцию в воздух и устанавливает ее на точке забивки;
• Свая фиксируется на копровой мачте и соединяется с наголовником молота, проверяется вертикальность ее положения;
• Молот начинает наносить по свае удары, забивка осуществляется до тех пор, пока не наступит проектный отказ сваи – величина погружения конструкции от одного удара молота не будет соответствовать предварительно рассчитанным данным.

Рис. 1.6: Процесс забивки свай

По аналогичной технологии копровая установка осуществляет монтаж всех железобетонных свай, после чего машина комплектуется сваерезкой – гидравлическим отбойным механизмом, и опоры выравниваются по нулевому уровню. В процессе обрезке удаляется бетон тела сваи, тогда как ее арматура остается нетронутой – в дальнейшем она соединяется с армокаркасом ленты.

Рис. 1.7: Обрезка железобетонных свай

Этап №2 – Монтаж фундаментной ленты

После обрезки свай по предварительной разметке осуществляется траншеи котлована на базисным контурам фундамента. Поскольку сама лента лежит на поверхности грунта, котлован делается исключительно под уплотняющую подсыпку – глубиной 20-40 см. Первым слоем подсыпки идет песок, который увлажняется и уплотняется трамбованием, поверх песка – аналогичный по толщине слой щебня. Далее создается опалубка, в которую в последствии будет заливаться бетон. Опалубка формируется из сбитых в щиты досок, размещающихся по периметру котлована. Щиты фиксируются с помощью боковых подпорок и арматурных стержней. Внутренние поверхности опалубки и дно котлована покрываются влагонепроницаемым материалом – обычной клеенкой либо геотекстилем, которые предотвращают утечку жидкости из бетона.

Рис. 1.8: Опалубка под фундаментную ленту

Из арматурных стержней создается армокаркас, состоящих из двух продольных стержней арматуры по верхнему и нижнему контуру ленты. Контуры соединяются вертикальными перемычками и фиксируются сваркой. Армокаркас фундаментной ленты после укладки в опалубку приваривается к арматуре, выступающей из свай.

Рис. 1.9: Армокаркас фундаментной ленты

После монтажа армокаркаса производится заполнение опалубки бетоном, по завершению заливки смесь уплотняется с помощью электровибраторов. Отвердевание бетона происходит на протяжении 30-ти дней, демонтаж опалубки осуществляется спустя две недели после заливки ленты.

Рис. 2.0: Процесс заливки опалубки бетоном

Выбор свайного фундамента для бани

Баня, как правило, является небольшим зданием. Исходя из этого и следует выбирать вид фундамента.

Забивные свайные фундаменты требуют сложного сваебойного оборудования. После забивки железобетонных свай, необходимо срубать оголовки. Очевидно, что для бани данные фундаменты малоприменимы.

Остаются винтовые и буронабивные сваи. Рассмотрим более подробно каждый из видов.

Буронабивные сваи

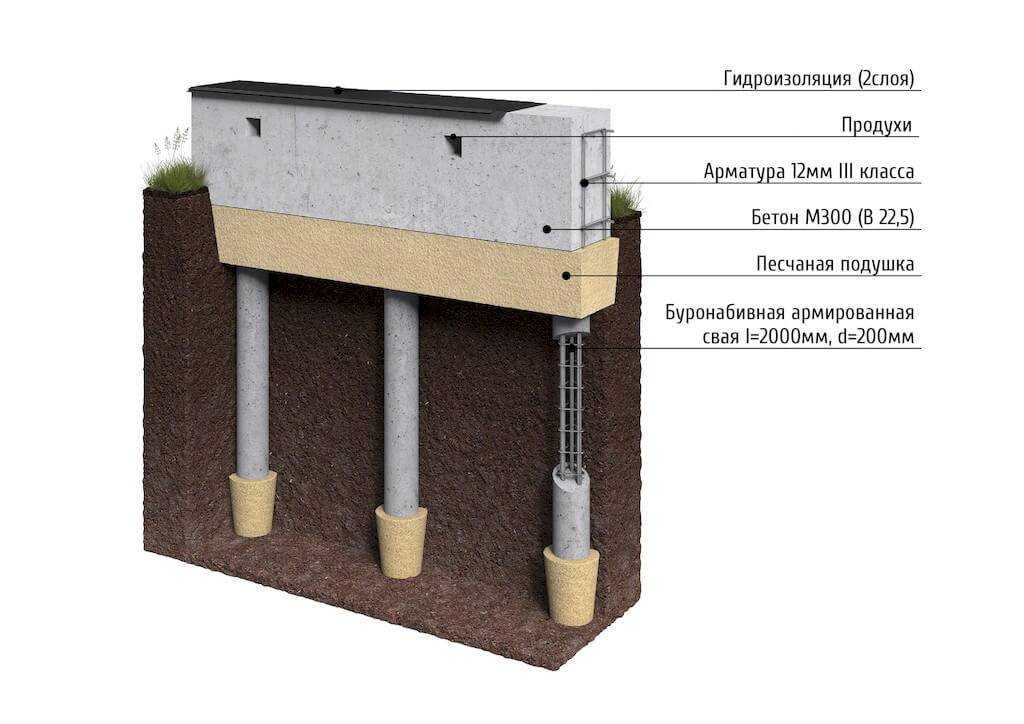

Буронабивные сваи можно применять практически ко всем малоэтажным зданиям, в том числе и к баням. Единственно сложный технологический процесс при этом собственно бурение.

Полезное видео

В данном ролике автор рассказывает про фундаменты одноэтажных домов, но все сказанное можно применить к баням:

Несущая способность в буронабивной свае образуется от работы в двух плоскостях. Собственно от опорной поверхности на нижележащий грунт и от сцепления боковой поверхности сваи с грунтом, соприкасающимся со всей поверхностью сваи. Несущая способность распределяется примерно как 50-75 % на опорную поверхность, 50-25 % на боковую поверхность.

Благодаря этой особенности, буронабивные сваи могут и не опираться на прочные несущие слои основания, если они расположены слишком глубоко, а выполнять свои функции в качестве фундамента только за счет несущей способности боковой поверхности. Это так называемые “висячие сваи”. Поэтому не рекомендуется при устройстве буронабивных фундаментов выполнять, какие-либо опалубки для самой сваи.

Устройство опалубки из металлических труб, асбоцементных труб, пластиковых труб, бывших в употреблении иных труб и конструкций коробчатого сечения возможно, но при этом стоимость фундамента возрастает примерно в два раза, так как требуется опалубка и дополнительные сваи для сохранения несущей способности. Бетон заливается непосредственно в скважины пробуренные в земле.

Учитывая ,что общая нагрузка от здания бани собственно невелика, никаких расчетов при устройстве буронабивных свай выполнять не требуется. Достаточно лишь воспользоваться несложной методикой:

• скважины необходимо выполнять диаметром 200 – 300 мм.(можно 400 мм.) на глубину 2 – 2,5 метра. В случае если бурение невозможно на такую глубину(бур не идет), значит уже достигнуто плотное основание грунта и можно остановится на достигнутой глубине.
• сваи располагаются по углам здания бани, под несущими наружными и внутренними стенами.
• расстояние между сваями необходимо брать не более 3 метров (для здания 6х4, с одной внутренней несущей стеной – 9 свай).

При невозможности выполнить скважину диаметром 200 – 300 мм возможно бурение скважин диаметром 100 мм, заменяя одну “большую” скважину двумя-тремя “малыми” скважинами, располагая их рядом или треугольником на расстоянии 300 – 400 мм друг от друга.

Важно: в этом случае “малые” скважины должны быть закончены общим оголовком из бетона, который их объединит

Ростверк

Ростверк – бетонный фундамент объединяющий сваи по верху. Выполняется по осям здания. Сечение ростверка принимается по ширине, в зависимости от того, какой материал применяется для стен(не менее толщины стены), по высоте не менее 300 мм.

Винтовые сваи

Винтовые сваи возможно применять для всех видов небольших построек. Несущая способность зависит от опирания винтовой части на плотный слой грунта.

Достоинства:

• не нарушается поверхностный слой
• быстрое возведение фундаментов
• более дешевая конструкция (теоретически).

Берется свая – металлическая труба с лопастями(винтом) и закручивается в грунт. По верхам труб выполняется несущая металлическая рама (ростверк), на нее опирается само здание. Баня получается “парящая” в воздухе. Шаг свай 2,5 – 3 метра, расположение по углам здания и под несущими стенами. Для бани – рекомендуемый диаметр сваи не менее 108 мм.

Стоит учесть! Технология довольно проста на вид, но на самом деле фундамент в бане на сваях несет в себе массу нюансов.

1. Свая должна быть ввинчена в грунт не менее чем на 1,6 метра до плотного несущего слоя грунта, это обязательно. Какая получится конечная длина неизвестно, если не знать геологию грунтов на участке строительства.
2. Недолговечно. При ввинчивании обязательно возникнут потертости, что приводит к коррозии металла, особенно в обводненных грунтах.
3. Высокая степень контроля. Строгая вертикальность и горизонтальная отметка всех оголовков. Возникают дополнительные работы по отрезке или наварке свай.
4. Дополнительные работы по утеплению канализации и водопровода. Здание бани находится над землей.
5. Добросовестные производители, рекомендуют заполнять сваи бетоном с армированием.
6. При производстве работ в зимнее время необходимо делать предварительные скважины на глубину промороженного грунта.

Морозное пучение

То, что в грунте содержится определённый процент воды ни для кого не секрет. Эту истину мы усвоили ещё в школе, как и ту, что именно водичка – уникальное в своём роде соединение, которое в твёрдом состоянии занимает больший объём нежели в жидком.

А поскольку вода в земле даже относительно территории одного участка распределена неравномерно, то и «пучинит» её по-разному. В одном месте приподнимет на сантиметр, а в другом и на 30–40 мм.

Именно эти движения и разрушают неправильно созданные фундаменты, разрывая армирование и усеивая паутиной трещин кирпичную кладку.

Но не всё так плохо. Люди давно научились бороться с этим неприятным явлением.

Инструкция по устройству свайно-ленточного фундамента

При ведении строительных работ, так сказать, любителями или кустарными бригадами можно рекомендовать следующий способ возведения фундамента.

1. Очистка, планировка и разметка территории

На этом этапе проводят очистку территории от мусора и посторонних предметов, производят выравнивание площадки и делают разметку траншеи фундамента.

2. Подготовка траншеи для ростверка

Если строительство ведется на непучинистом или слабопучинистом грунте, ростверк делают мелкозаглубленным, при этом его подошва располагается на 20–40 см ниже нулевой отметки. Траншею необходимо сделать глубже сантиметров на 10–15, которые понадобятся для устройства песчано — щебневой подушки.

Необходимую ширину траншеи определяют суммированием ширины фундамента, которая должна быть на 10 см больше толщины стен с теплоизоляцией.

В условиях пучинистого грунта ростверк делают незаглубленным либо располагают выше нулевой отметки, так чтобы его ленты в пролетах между сваями находились в подвешенном состоянии.

3. Подготовка скважин под сваи

Для производства скважин применяют бур диаметром 15 см. Они должны располагаться в углах фундамента и вдоль лент ростверка через каждые 1,5 – 2 м. Скважины должны не просто упираться в твердый грунт, но заглубляться в него на 60 см.

На дне каждой скважины формируется подушка из очищенного песка крупной или средней фракции, которую следует обильно полить водой и утрамбовать.

Далее в скважины погружаем трубки, сшитые из рубероида с помощью лески, либо асбестоцементные трубы, которые будут одновременно играть роль опалубки и гидроизоляции.

Теперь остается установить в каждую скважину каркас из трех равноудаленных друг от друга стержней арматуры номинальным диаметром 10 – 12 мм. Ребра каркаса выполняют из тонкой арматуры диаметром 6 – 8 мм, к которой рабочая арматура привязывается отожженной проволокой.

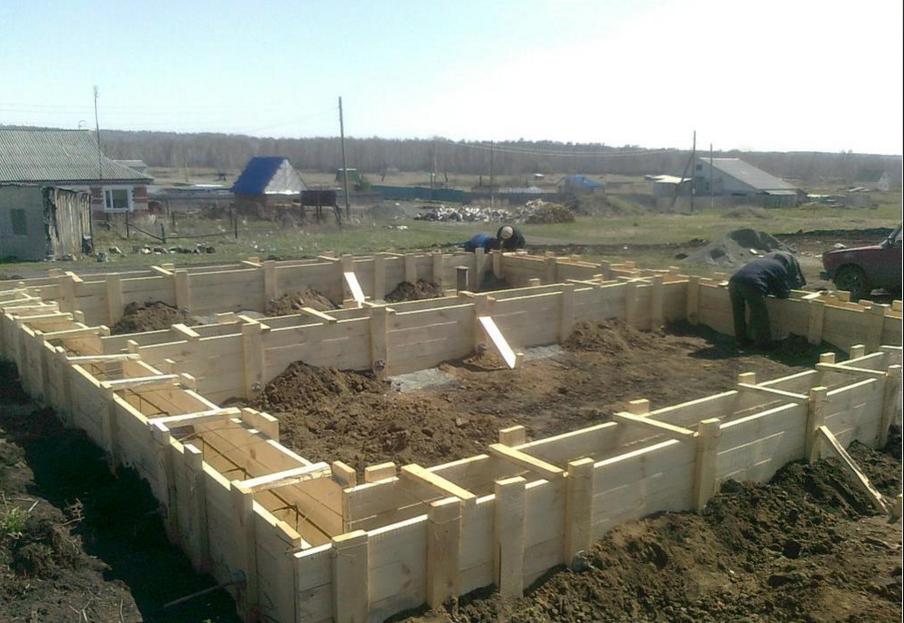

4. Устройство опалубки

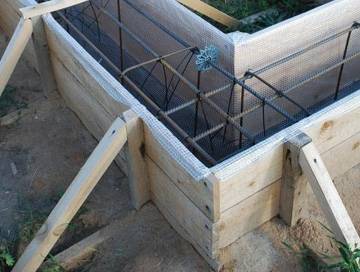

Чаще всего в индивидуальном строительстве для сооружения опалубки используют обрезную доску. Более ровную бетонную поверхность дает применение фанеры, но такой вариант получится слишком затратным, так как плиты должны иметь толщину не менее 15 мм.

Для того чтобы доски опалубки не были испорчены от контакта с бетоном и в дальнейшем могли быть использованы для иных нужд, их лучше обмотать пленкой. Опалубка должна иметь прочную конструкцию, для чего ее укрепляют стяжками и подкосами.

5. Теплоизоляция и гидроизоляция

Экструдированный пенополистирол, применяемый в качестве теплоизоляции, является водонепроницаемым, поэтому гидроизоляцию (рубероид) следует укладывать только вдоль дна и внутренних стенок траншеи.

Применение пенополистирола обусловлено его высокой способностью противостоять механическим нагрузкам со стороны замерзшего грунта в сезон холодов.

6. Армирование фундамента

От того, насколько правильно будет подобрана арматура и сооружен арматурный каркас, зависит прочность и долговечность всей конструкции. Еще раз отметим, что при возведении свайно-ленточного фундамента расчет его лучше доверить профессионалу, обратившись в строительную или проектную фирму.

В общем случае, если речь идет, к примеру, об устройстве свайно-ленточного фундамента для дома из газобетона либо другого легкого материала, применяют следующее правило: на долю арматуры должно приходиться 0,1% всей площади поперечного сечения фундамента.

Из арматуры диаметром 10 или 12 мм делают два пояса в верхней и нижней части фундамента, которые связываются поперечными и вертикальными стержнями диаметром 6 – 8 мм в единый каркас.

Арматурные каркасы в траншее и скважинах объединяют в единую конструкцию. Для этого их также связывают отожженной проволокой.

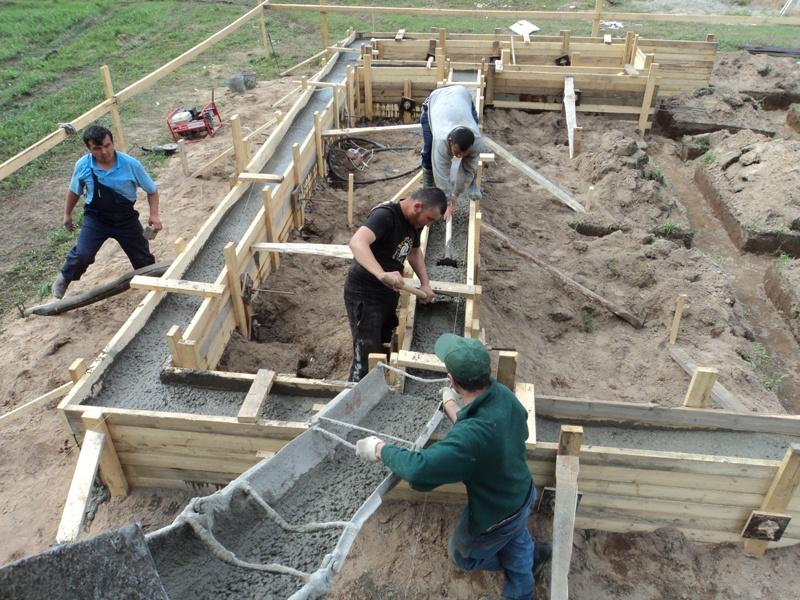

7. Заливка бетона

Работы по заливке свай и ростверка следует спланировать так, чтобы весь бетон был залит за один подход, только тогда фундамент будет по-настоящему монолитным. Использовать следует тяжелый бетон (М400 или выше).

Важно, чтобы в слое бетона не оставалось воздушных пузырей, поэтому после заливки его протыкают в нескольких местах арматурным прутом и только потом выравнивают. Готовый фундамент накрывают пленкой для защиты от дождя. Чтобы бетон не пересыхал, особенно при жаркой погоде, его следует периодически поливать чистой водой

Чтобы бетон не пересыхал, особенно при жаркой погоде, его следует периодически поливать чистой водой.

Опалубка выдерживается от 7 до 9 дней, по истечении этого срока ее можно демонтировать.

Как сделать свайно ленточный фундамент своими руками смотрите в видео

Как сделать СЛФ (краткое описание основных процессов)

Подготовка площадки под стройку

Территория участка очищается и проводится разметка будущего основания. Для этого втыкаются колышки по углам, с отступом ≈ 50 см от края. По колышкам натягивается нить, сориентированная по центру основания, а также внешней и внутренней границе будущего фундамента*.

*Более подробная инструкция описана в одной из недавних статей. После чего делается разметка точек установки свай. Она начинается с углов фундамента. Сваи располагают на расстоянии 120 — 200 см друг от друга.

Подготовка грунта и виды свай

Ленточную траншею копают до нужной глубины и отсыпают песком (или гравием). По углам в размеченных местах, бурят скважины с глубиной заложения на 30-50 см ниже уровня промерзания почвы*.

*только для буронабивного типа свай.

Сваи, которые используют для СЛФ, различаются на винтовые и буронабивные. Рассмотрим оба типа, хотя для мелкозаглубленного фундамента, практичный выбор – буронабивные.

Винтовые

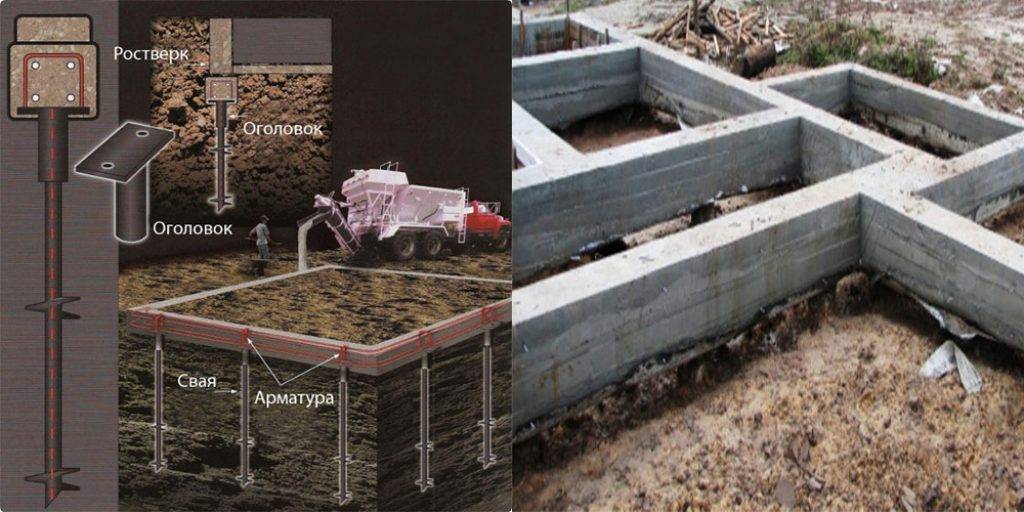

Изготавливаются из металлической трубы с лопастями похожими на винт (отсюда и название). Идеология напоминает шуруп большого размера, диаметром от 57 до 133 мм и длиной от 1200 до 3500 мм. Такая свая ввинчивается в грунт с помощью ручных приспособлений (или спецтехникой). Предварительно грунтуется. Некоторые разновидности на фото:

Буронабивные

Буронабивные сваи, изготавливают на месте, они дешевле покупных (винтовых или бетонных). Пример бюджетной технологии строительства буронабивных свай.

В пробуренные скважины, на 300 мм засыпают песок, который поливают водой и плотно трамбуют. В отверстия, до самого дна утрамбованной песчаной подушки помещается опалубка в виде свёрнутого трубочкой рубероида, выступающего на 100-150 мм выше уровня грунта. Для прочности «рубероидного стакана», его в 2-4 местах скрепляют скотчем.

«Вместо рубероида, для опалубки можно использовать трубы из других материалов, в том числе: асбоцементные, картонные, пластиковые, металлические».

В скважину аккуратно помещают предварительно связанный арматурный каркас. Для его устройства используют арматуру ø10-12 мм, скреплённую вязальной проволокой. Высота каркаса должна выходить из опалубки и доходить почти до верхней отметки ленты фундамента.

«Предварительно арматуру стараются очистить от ржавчины».

Затем выполняется заливка* (в первую очередь свай, а затем ленточной опалубки) и поверхность утрамбовывается.

*Для этого используется бетон марки М-100. А в зимнее время, обязательна добавка морозоустойчивых пластификаторов. Через 7-8 дней, бетонные оголовки покрывают битумом (для гидроизоляции).

Есть заглубленная и самая ходовая – мелкозаглубленная лента. А вот незаглубленный и поверхностный вариант (обустраиваемый выше 0-й отметки), относят к свайно-ростверковым*. Такой тип фундамента (находящийся выше уровня грунта), используют на пучинистых и сильнопучинистых почвах. Он набирает популярность. В частности, у застройщиков возводящих дома каркасного типа (так называемые финские, канадские и пр.).

*Ростверк – это несущие балки или плиты, связывающие между собой оголовки свай выше поверхности земли. Кстати, такой вариант конструкция — практически идеален при строительстве традиционных русских бань, возводимых по технологии СИП. Вот примеры свайно-ростверковых фундаментов, использующих разные связующие материалы:

На этой схеме показана вся вышеописанная «идеология» СЛФ:

1. Сваи;
2. Ленточный пояс;
3. Песчаная подушка;
4. Арматурный каркас;
5. Труба (опалубка)

Как видите, арматурный каркас ленты и свай обязательно увязывается. Это залог прочности. В завершение добавлю: имеется пять вариантов расстановки свай. Перечислим подробно:

• Одиночный (каждая свая имеет свою опору);
• Ленточный (опоры равномерно размещены по периметру здания);
• Полосный (сваи бурят в два и более ряда. Обычно он для крупных домов);
• Кустами (ставят только в местах повышенной нагрузки и под тяжёлыми конструкциями);
• Полями (расположение в рядном или шахматном порядке).

Вот Вам несколько фото свайно-ростверкового фундамента под баню:

« Рацуха!» — фундамент из покрышек! Но не советую. Если строить, то надо делать серьёзно…

На этом буду заканчивать. Надеюсь, статья позволит получить понимание для чего и что представляет собой свайно-ленточный фундамент. Подписывайтесь в блоге на обновления. Будет интересно и полезно! Успехов Вам и удачной стройки!!!

Цитата мудрости: Человек умирает тогда, когда перестаёт меняться. Похороны – лишь формальность (Г. Форд).

Сваи

Винтовые, забивные, буронабивные… сваи пронизывают весь пучнинистый и рыхлый слой почвы и «якорятся» на твёрдых, несжимаемых грунтах. Если дом каркасный или деревянный всё вообще супер, но если вы хотите построить подверженные растрескиванию газобетонные стены, придётся выставлять опалубку и отливать бетонный ростверк, который по ширине и толщине будет аналогичен уже знакомой нам малозаглубленной ленте, с той только разницей, что работы придётся проводить «на весу». Да и просвет между землёй и домом послужит сомнительным украшением.

Вот тут-то умельцы и вспомнили когда-то прослушанный в вузах курс лекций, и не сильно заморачиваясь пониманием основоположных принципов, решили закопать бетонный ростверк в землю. Так и от «висячих» работ можно избавиться, и настоящим цоколем обзавестись.

Достоинства и недостатки свайного типа фундамента

Основные преимущества свайного фундамента:

• возможность применения при нестабильном грунте;
• надежность строения, возведенного на склоне;
• проведение монтажа в любые условия погоды;
• осадка строения сведена к минимуму;
• относительно низкая цена возведения;
• большая надежность при правильном расчете и возведении.

Основные недостатки свайного фундамента:

• Для возведения данной конструкции понадобиться специальная техника;
• такую конструкцию не рекомендуют применять при горизонтально-подвижном грунте;
• осложнения при возведении цокольного этажа или гаража под землей;
• невозможность вычисления повреждения сваи;
• необходимость применения тяжелой техники.

Сваи при строительстве

Технология возведения

Порядок действий:

• Подготовка. Площадь участка освобождается от посторонних предметов и растений, производится тщательная разметка. Колышками отмечаются точки установки свай.
• Подготовка скважин. На отмеченных точках производится бурение на заранее определенную глубину. Внутрь скважин сразу закладываются гильзы из пластиковых труб или свернутого рубероида. Собирается и опускается в каждую скважину арматурный каркас.
• Заливка бетона. Полости скважин заполняют бетоном, штыкуют его, удаляя пузырьки воздуха. Залитый бетон выдерживают в течение 20 дней до набора конструкционной прочности.
• Сборка опалубки. Пока застывают скважины, производится тщательная сборка опалубки под заливку ростверка. Обычно используют обрезную доску толщиной 25-40 мм. Щиты собирают и устанавливают в нужном положении, контролируя совпадение по осям и горизонтали. Внутренняя часть застилается полиэтиленом или рубероидом.
• Арматурный пояс. Каркас собирается и устанавливается внутрь опалубки. Арматура, торчащая из скважин, сваривается со стержнями ростверка, образуя единый пояс.
• Заливка ростверка. После затвердения скважин производят заливку ростверка. Используется бетон марок М200 и выше. Заливку выполняют за один раз, без длительных перерывов. После этого раствор штыкуют, накрывают полиэтиленом или мешковиной и выдерживают 28 дней до полного застывания.

Опалубку можно снимать через 10 дней после заливки. По окончании срока выдержки приступают к дальнейшим работам.
