Способы забивания свай
Сваи, забитые на большую глубину, предотвращают деформацию основания при замерзании или периодическом подтоплении почвы. Для погружения стержней на заданную глубину применяют ударный метод, технологию предварительного бурения, метод вдавливания, вибрации. Выбор способа зависит от типа почвы на участке застройки.
Ударный метод
Этот способ может применяться для строительства на любых типах почвы, включая промерзшие и каменистые. Забивать опоры ударным способом можно в любое время года независимо от погоды и температуры воздуха. Последовательность работ:

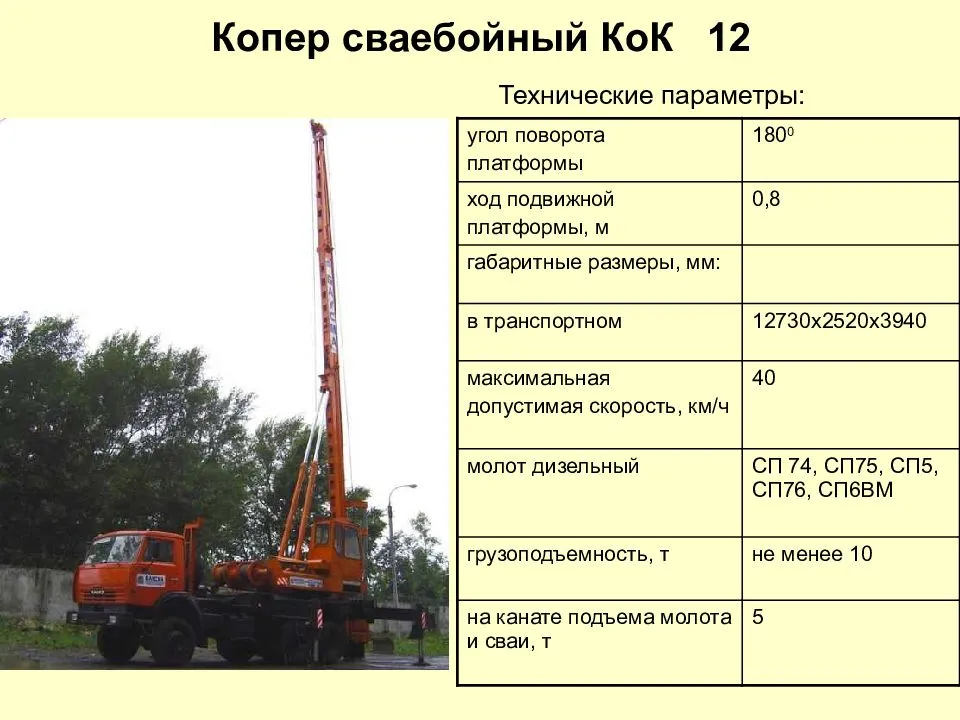

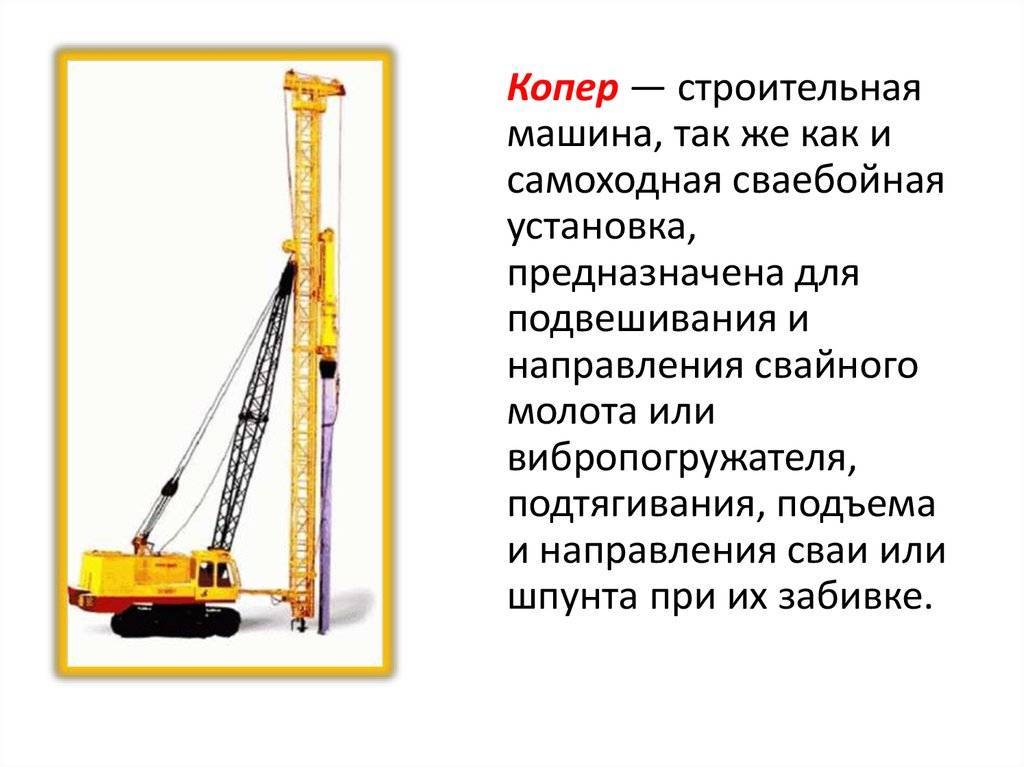

- копр устанавливают в нужной точке;
- опору поднимают и центрируют по отметке;
- сваебойная машина с закрепленным грузом наносит удары по верхней части опорного столба.
Вбивание сваи продолжается до тех пор, пока она не достигнет проектной глубины. Когда наконечник стержня достигает плотного, несжимаемого пласта, она приобретает нужную несущую способность. К плюсам этого способа относится высокая скорость монтажа, эффективность на всех типах грунта.

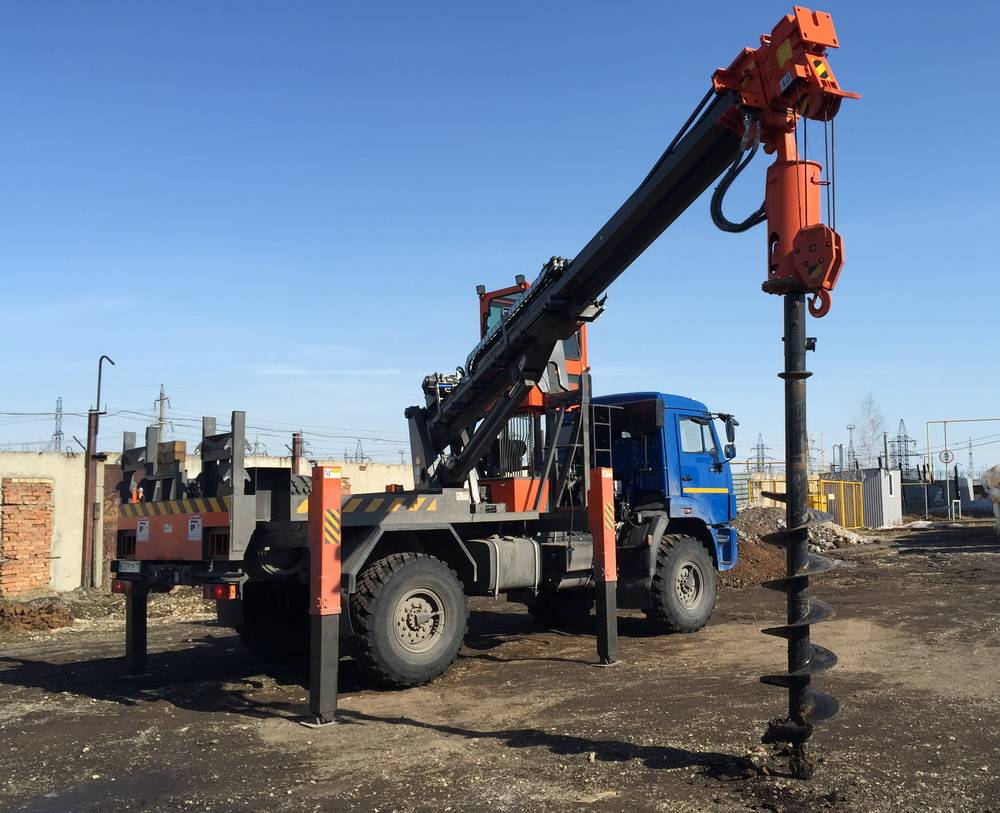

Метод лидерного бурения
Принцип метода — в точке монтажа бурят скважину, в которую и забивают опорный столб. Преимущества лидерного бурения:
- при меньшем воздействии ударных нагрузок снижается вероятность деформации опоры;
- снижается шумовое загрязнение и вибрационное воздействие на грунт;
- сокращается срок выполнения монтажных работ.
Технология бурения применяется при работе с твердыми, каменистыми и вечномерзлыми почвами. В сыпучих дисперсных грунтах с минимальной плотностью скважина выполняет роль направляющей. Если опоры погружаются на значительную глубину, то при ударном закладывании велика вероятность отказа сваи. Предварительное бурение позволяет пройти плотные слои и заглубить свайные конструкции на проектную глубину.
Метод вдавливания

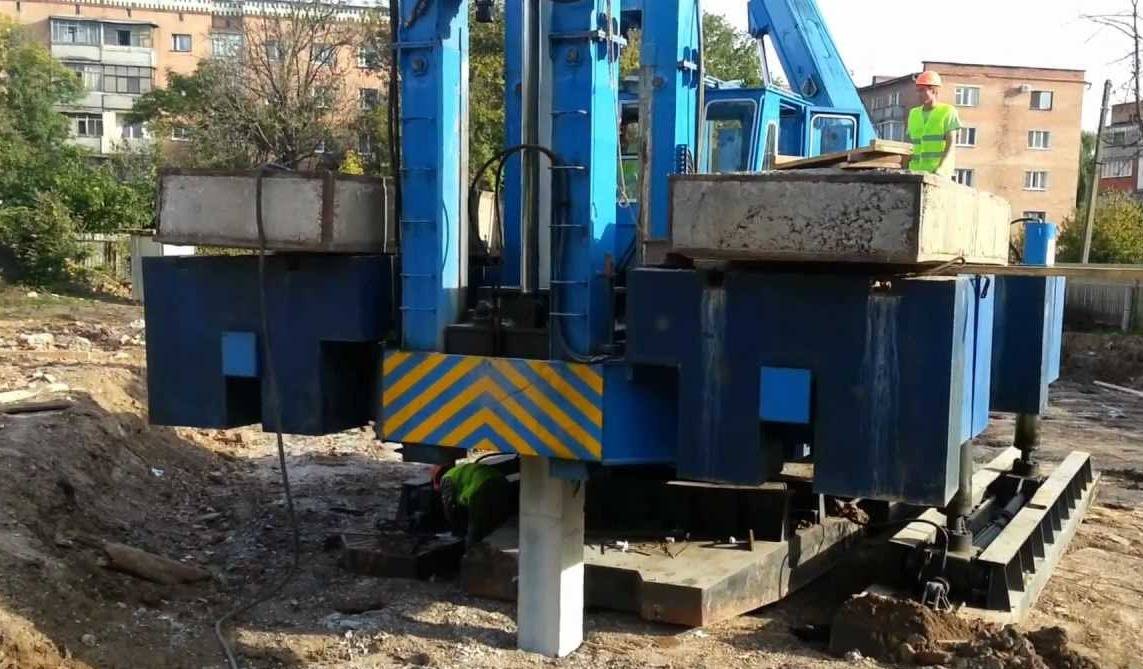

Вдавливание стержней выполняется при помощи СВУ — сваевдавливающей установки. СВУ имеет большую мощность. Точечное давление, которое создает оборудование, превышает 1 000 тонн. Основные этапы монтажа:
- Техника заезжает на участок застройки и занимает исходную позицию.
- Кран поднимает стержень, устанавливает его в вертикальном положении в нужную точку.
- Гидравлический узел захватывает опору и вдавливает ее в грунт, пока не опустится в нижнюю точку. Затем он отпускает сваю и перемещается в верхнюю точку.
Цикл операций повторяется до тех пор, пока опорный столб не погрузится на расчетную глубину.
Метод вдавливания применяется в условиях плотной городской застройки. Эта технология позволят устанавливать опоры на расстоянии 1 м от уже существующих построек. К плюсам метода можно отнести отсутствие шума и почвенных вибраций в процессе работы. Благодаря этой особенности возможно строительство зданий и сооружений на участках с неровным рельефом и нестабильным грунтом, склонным к образованию оползней.

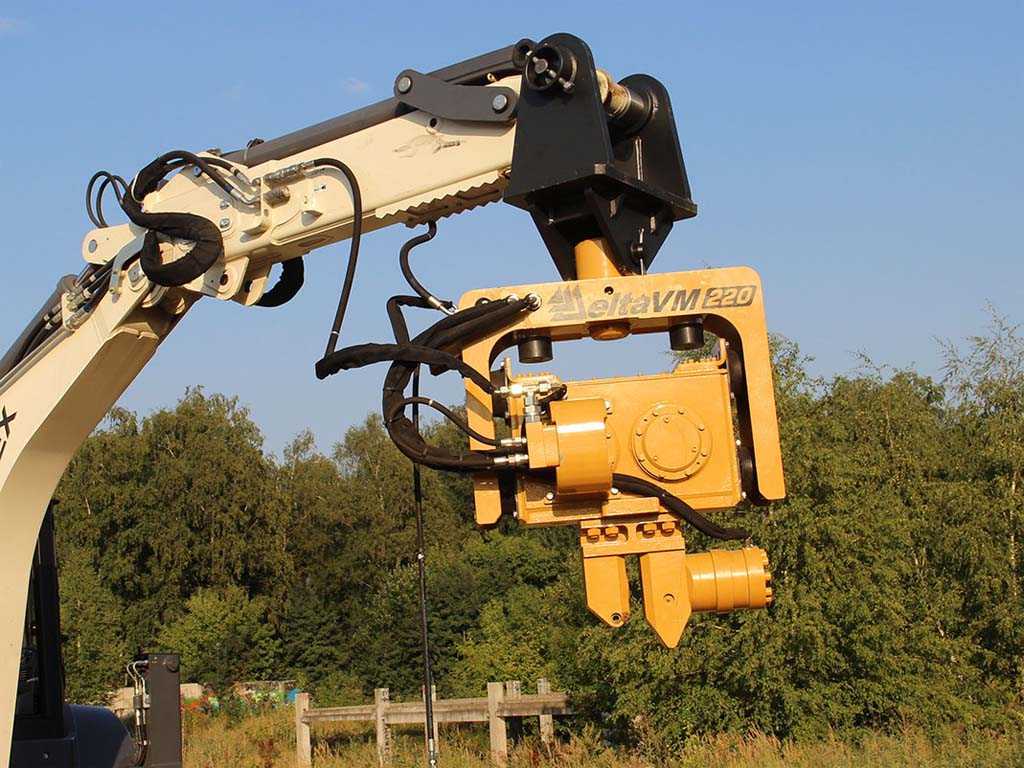

Вибрационный метод
Погружение опоры происходит за счет высокочастотных или низкочастотных виброколебаний, которые создает специальное оборудование. Это может быть вибропогружатель, вибрационный молот или квазистатическая установка. Под действием динамической нагрузки и веса вибропогружателя свая с заостренным наконечником проходит верхние слои грунта и заглубляется в плотный пласт. Этот метод эффективен при строительстве фундамента на участках с песчаной почвой, супесями, низкоплотными водонасыщенными грунтами.
- Столб при помощи стрелового крана устанавливают в вибропогружатель в вертикальном положении с обязательной проверкой уровня нивелиром.
- Вибропогружатель включают на минимальную скорость и начинают медленно вдавливать опору в почву.
Вибрационный метод обеспечивает дополнительное уплотнение грунта вокруг опоры, увеличивая ее устойчивость. На плотных грунтах применяют вибромолот, который создает два вида нагрузок — вибрационную и ударную.
Стоимость забивки свай
В завершении немного о том, сколько стоит забить сваю и из чего формируется стоимость.
Цена складывается из следующих параметров:
- грунт. Чем сложнее почва, тем выше будет стоимость. Есть таблица коэффициентов, с помощью которой ведется пересчет грунта. На нее опираются и при формировании цены;
- место расположения строительства. Чем дальше от места расположения техники, тем дороже;
- объем работ. Причем, чем больше число свай, тем на большую скидку может претендовать заказчик. Отметим, что цена указывается за метраж свай и их число.
Ориентировочные цены приведены в таблице.
Таким образом, забивка свай является единственным способом устройства свайного железобетонного фундамента.
Ростверки для свайных фундаментов
Применяя различные виды свайных фундаментов и типы ростверков для них, строители стремятся получить оптимальное сочетание низкой стоимости и приемлемой функциональности.
В первую очередь, ростверки делятся на две группы:
- ленточные: имеют вид балок, укладываемых по периметру здания и под несущими стенами;
- плитные: представляют собой плиту и применяются в тех случаях, когда сваи расположены по всей площади постройки.
Кроме того, различают следующие виды ростверков свайных фундаментов :
1. Сборные.
Представляют собой уложенные поверх свай балки из металлопрофиля (двутавр или швеллер), древесины или железобетона.
2. Сборно-монолитные.
Ростверк набирается из нескольких ж/б элементов, снабженных специальным замком. После сборки конструкция замоноличивается. Для сооружения такого ростверка обязательной является высокая точность установки свай.
3. Монолитный.
Изготавливается непосредственно на стройплощадке путем заливки бетона в заранее подготовленную опалубку с установленным в нее арматурным каркасом.
Металлические сваи
В качестве свай используют прокатный профиль: двутавровую балку, швеллер или трубу. Иногда производят их предварительную подготовку. Для этого сваривают между собой 2 швеллера, получая таким образом квадратную трубу.
Сваи также могут быть незамкнутого сечения. Их составляют сваркой уголков, рельсов, двутавров.
Металл применяется в случаях, когда невозможно установить железобетонные сваи. Его легче наращивать по мере заглубления в грунт.
Металлические профили обладают высокой прочностью, что упрощает их забивку в грунт. Для небольшого поперечного сечения не страшны твердые включения или разрушенные скальные грунты.
Сваи забивают в грунт молотом или прессом. При глубине до 5 м достаточно применения ручного молота.
Особые виды свай среди изделий из металла — это винтовые. Обеспечивая высокую прочность, они экономичней и технологичней фундаментов из железобетона. Сваи представляют собой пустотелые трубы с наружными лопастями. Их завинчивают в грунт, как шурупы, сохраняя его структуру и дополнительно уплотняя. При этом не допускается вращение в обратном направлении, чтобы не ухудшить характеристики основания.
Забивные железобетонные сваи
Стандартные забивные железобетонные сваи изготавливаются на заводах и поставляются на объекты строительства в готовом виде. Они нормируются по конструкции, сечению, длине, армированию, марке применяемого бетона.
Классифицируются по способу армирования:
- сваи с ненапрягаемой продольной арматурой с поперечным армированием,
- с предварительно напряженной продольной арматурой, с поперечным армированием и без него.
- цельные,
- составные (из отдельных секций)
По геометрии пяты:
- заострённые (с остриём),
- тупые (без острия).
Отдельные секции составных свай соединяются с помощью специального сочленения «стакан» и фиксируются болтовым соединением или сваркой непосредственно после забивки первой нижней секции, после чего происходит добивка уже на полную длину.
Условная разновидность бурозабивные сваи — это цельные или составные, полые или сплошные, квадратного или круглого сечения сваи, погружаемые в предварительно пробуренные лидерные скважины.
Забивные сваи выпускаются в соответствии с ГОСТ 19804-2012 «Сваи железобетонные заводского изготовления» и подразделяются на следующие основные типы:
С — квадратного сплошного сечения, цельные и составные, с поперечным армированием (серия 1.011.1-10);
СП — квадратного сечения с круглой полостью, без острия, цельные, из-за уменьшенного расхода бетона при изготовлении более доступные по стоимости, толщина стенок от 40 до 65 мм в зависимости от марки применяемого бетона (не менее М200), армирование напрягаемое или ненапрягаемое (ГОСТ 19804.3);
СК — полые круглого сечения диаметром 400-800 мм, без острия, цельные и составные, с ненапрягаемой арматурой (серия 3.501.1);
СО — сваи-оболочки диаметром 1000-3000 мм, цельные и составные, с ненапрягаемой арматурой (серия 3.501.1);
1СД — сваи-колонны квадратного сплошного сечения, без острия, двухконсольные, расположенные по крайним осям здания (ГОСТ 19804.7-83);
2СД — то же, расположенные по средним осям здания;
СЦ — квадратного сплошного сечения, цельные, без поперечного армирования ствола, с напрягаемой арматурой в центре сваи (ГОСТ 19804.4).
Номенклатура забивных железобетонных свай продиктована разнообразием областей применения в зависимости от конструкций надфундаментной части сооружений и грунтовых условий стройплощадки. Готовые забивные железобетонные сваи обладают рядом существенных преимуществ по сравнению с другими видами: дешевизна, низкая себестоимость погружения, простое и недорогое в эксплуатации оборудование, и низкие требования к квалификации персонала. Львиная доля свайных фундаментов выполняется как раз с их использованием.
Исходя из принципа минимизации издержек предпочтение отдаётся тем видам свай, которые при соблюдении всех расчётных параметров, соответствуют требованиям бюджета строительства. Местные условия строительной площадки могут также оказывать влияние на выбор опор для устройства фундамента. Свайный фундамент завершается ростверком или фундаментной плитой.

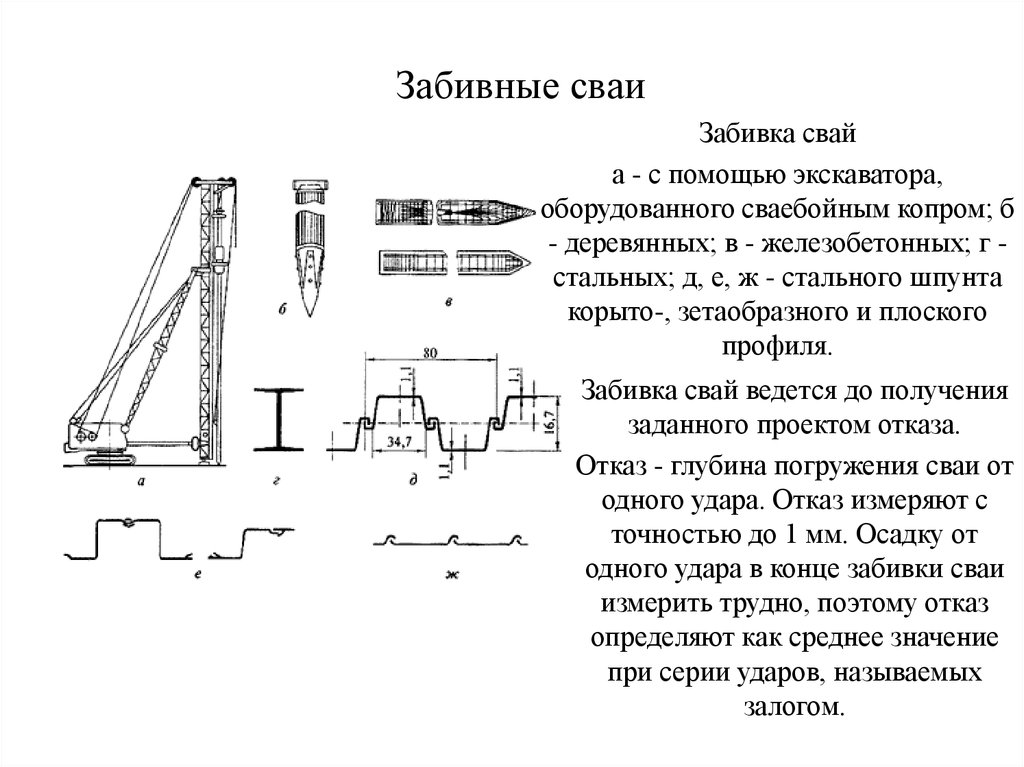

Забивка свай

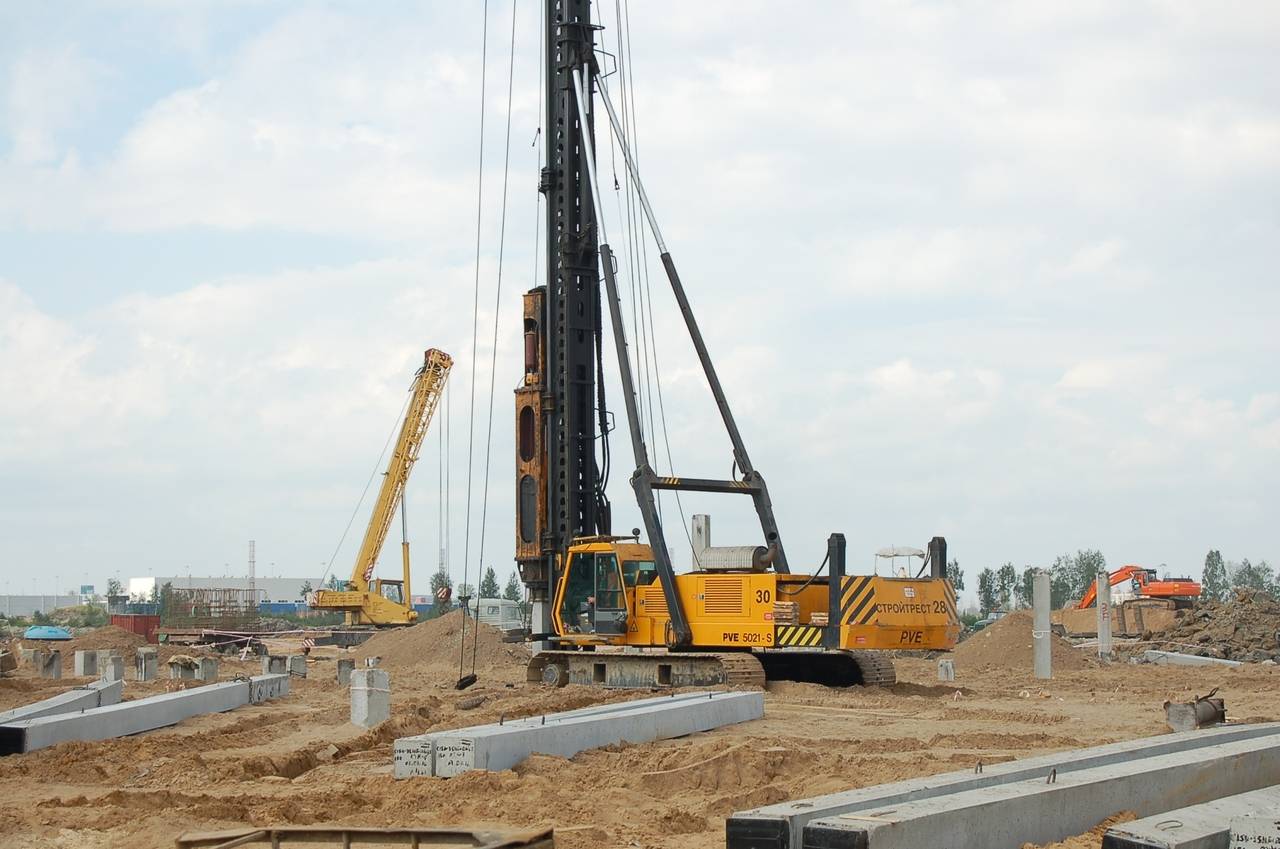

Забивка ж/б свай копровой установкой с дизель-молотом
Классическая схема предусматривает забивку вертикально установленной сваи путём нанесения ударов молотом по её оголовку до проектного отказа или достижения проектной глубины. Машина для забивки свай (копровая установка, сваебой) представляет собой молот, на базовой машине. В качестве базовой машины выступают кран на гусеничном ходу, бульдозер или автомобиль повышенной проходимости.
Самый распространённый, простой в эксплуатации и относительно недорогой молот — это копровый дизель-молот, размещаемый на мачте базовой машины в качестве навесного оборудования. Сила удара у него не регулируется в процессе работы. А вот гидравлический молот обладает более гибкими характеристиками, способен тонко регулировать силу удара в процессе работы.
Копровая установка с гидравлическим молотом
Для условий плотной городской застройки критичным становиться требование соблюдения безопасности свайных работ для оснований близлежащих зданий, а также уровня шума. Для забивных свай соблюдения этого требования добиваются применением альтернативных забивке безударных методов погружения свай: вибропогружения и вдавливания. По стоимости вибропогружение дороже примерно в 2 раза, а вдавливание — в 2,5 раза.
Вдавливание свай в Москве в условиях зимы
Для погружения методом вдавливания применяются более дешёвые сваи без усиленного армирования, так как нет необходимости защищать оголовок колонны от ударов молотом сваебоя. Кроме того, издержки снижены за счёт уменьшения точек погружения, вследствие значительного снижения отбраковки свайных элементов.
Что такое свайно-ростверковый фундамент
Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.
Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки. В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.
Так выглядит свайно-ростверковый фундамент вынутый из земли
Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи. Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.
Различают свайные фундаменты с высоким и низки ростверком
Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.
Как работает ростверк и что он дает
Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.
Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)
Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай. Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.
Ленточный фундамент на сваях
Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.
В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.
Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)
Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.
В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.
При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.
Буровые сваи
Технология устройства буронабивных свай
Буровые сваи классифицируются по способу устройства.
- буронабивные, бетонируемые в скважинах, пробуренных в пылевато-глинистых грунтах выше уровня грунтовых вод без крепления стенок скважин,
- буронабивные, устраиваемые в скважинах, пробуренных в любых грунтах ниже уровня грунтовых вод — с креплением стенок скважин глинистым раствором или инвентарными обсадными трубами,
- буроинъекционные диаметром 150-250 мм, устраиваемые способом нагнетания мелкозернистого бетонного раствора в пробуренные скважины,
- буроопускные сваи, устраиваемые путём опускания в скважину железобетонной сваи и заполнения промежутка бетонной смесью.
Виды буронабивных свай отличаются способом устройства и назначением. Собственно, основной вид выполняется прямо по месту расположения методом бурения скважины, заполнения её бетонным раствором и армирования каркасом, заранее заготовленным на всю или частичную глубину скважины из железных стержней и проволоки.
В сложных грунтовых условиях, плывунных, песчаных и грунтах на уровне подземных водоносных слоёв устройство буронабивных свай (БНС) выполняется под защитой извлекаемых инвентарных обсадных труб или под защитой глинистого (бентонитового) раствора. Допустимо оставлять обсадные трубы в грунте, если фильтрация грунтовых вод превышает 200 метров в сутки. Обычно это становиться известным по результатам инженерно-геологических изысканий и для устройства БНС используют более дешёвые оставляемые трубы.

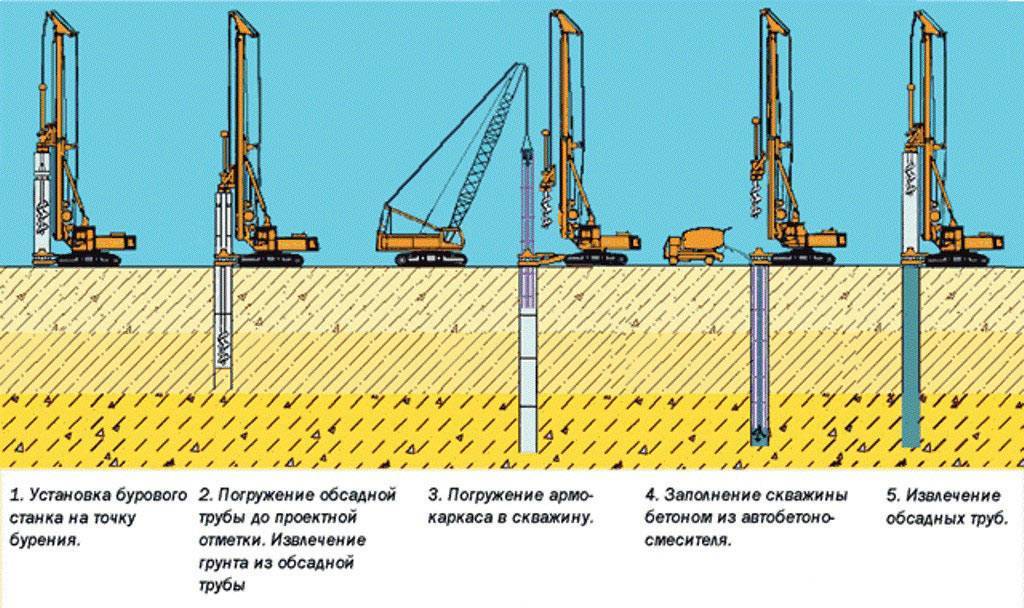

Устройство БНС с обсадными трубами
Диаметр буронабивных свай определяется расчётом несущей способности и может находится в пределах 300-2000 мм, а глубина — ещё и уровнем залегания несущего опорного слоя грунта, и может достигать 76 м. Назначение буронабивных свай — обеспечение прочного фундамента для массивных зданий и сооружений за счёт большого диаметра и глубины погружения, позволяющей достичь малосжимаемых несущих пластов и обеспечения опорной пяты большой площади.
В простых грунтовых условиях применяется менее затратный метод устройства буронабивных свай непрерывным полым шнеком. Суть метода заключается в том, что бетонирование выполняется не с помощью отдельной бетонолитной трубы, а непосредственно через полость бурового шнека. По достижении буром проектной глубины в его полость под давлением подаётся бетон и по мере подъёма скважина заполняется бетоном. На последней стадии происходит погружение армокаркаса. После схватывания и выдержки бетона свая готова.
Устройство свай НПШ для фундамента нефтяного резервуара
Буроинъекционные сваи (БИС) имеют особое применение: укрепление старых, ветхих оснований зданий, а также в случае опасности оседания и подвижек грунта. Бурение диаметром 150-250 мм происходит в непосредственной близости или сквозь массив фундаментной конструкции. Армирование БИС в этих случаях может и не производится.
Буросекущие сваи предназначены для устройства сплошной бетонной стены, способной нести функцию шпунтового ограждения котлована, служить фундаментом и стеной подвальной части здания. Выполняются методом последовательного бурения и бетонирования сначала нечётных скважин, а затем чётных с обеспечением их зацепления.
Расчёт свай
Расчёт фундаментных свай-стоек выполняется:
- По несущей способности грунта под пятой сваи,
- По прочности конструкции сваи,
- По имеющимся горизонтальным нагрузкам.
Последовательность подбора, изготовления, заглубления, проверки качества, испытаний свай регламентируется СНиП 2.02.03-85 «Свайные фундаменты».
Применение фундаментов на сваях в строительстве
Фундамент на железобетонных сваях прекрасно подходит для многих типов частных малоэтажных домов. Сделать его самому, руководствуясь представленной выше пошаговой инструкцией, не должно составить труда. Вот только расчеты лучше заказать у специалистов. Для гаража или бани подобную основу можно рассчитать и самостоятельно. А для коттеджа проект фундаментного основания должен быть выполнен только профессионалом.
Процесс строительства забивного варианта
Разгрузка сваебойной машины
Разгрузка
Транспортировка столбов
Забивка
Сваи забиваются специальной машиной
Все сваи должны быть на одном уровне
Установка пластин под обвязку
Готово!
- Винтовой фундамент на сваях своими руками
- Фундамент из блоков ФБС: как сделать блочный фундамент
- Свайно-ленточный фундамент своими руками
Читайте про другие наши материалы:
- Программы для планировки участка
- Какой септик выбрать для частного дома?
- Какой материал лучше выбрать для стен дома?
Свая-коротыш для особо сложных грунтов
В некоторых случаях при строительстве необходимо использовать сваи-коротыши. Это специальные сваи, предназначенные для укрепления особо сложных грунтов и снижения риска деформации или обрушения здания.
Свая-коротыш имеет более короткую длину по сравнению с обычными сваями, что обусловлено особенностями грунтов. Такие грунты, как песок, глина или супесчаные торфы, могут быть малонесущими и иметь недостаточную несущую способность для строительства. Свая-коротыш позволяет укрепить грунты на более небольшой глубине и тем самым создать надежную основу для строительства.
Специалисты строительных фирм проводят инженерно-геологические исследования, чтобы определить тип грунта и его несущую способность. Если грунт является сложным и требует дополнительного укрепления, то применяют сваи-коротыши.
Сваи-коротыши могут быть выполнены из различных материалов, включая бетон, металл или композитные материалы. Выбор материала зависит от требований проекта и характеристик грунта.
Процесс установки сваи-коротышей требует специального оборудования и квалифицированных рабочих. Сначала производится просверливание отверстия в грунте нужной глубины, затем сваю опускают в отверстие и закрепляют в нужном положении. После этого сваю заполняют бетоном или другим материалом, чтобы обеспечить ее надежную фиксацию.
Свая-коротыш является незаменимым элементом строительства в случаях, когда грунты имеют слабую несущую способность. Благодаря своим особенностям, она позволяет создать прочную и устойчивую фундаментную конструкцию, обеспечивая безопасность и долговечность здания.
Способы погружения свай
Независимо от используемых материалов, свайные опоры бывают висячими или в форме стоек. Первый вариант используется на проблемных почвах, залегающих на большую глубину. По ним нагрузочные воздействия передаются за счет нижних концов и трения, возникающего между землей и боковыми стенками. А стойки своими нижними концами опираются на прочную почвенную основу, воспринимающую нагрузку.
Свайные конструкции по способам установки взаимосвязаны и делятся на определенные типы:
- забивные – устанавливаются при помощи ударных воздействий молотом, вибраторов или агрегатов вдавливания. Используют такой вариант установки, если в непосредственной близости отсутствуют другие сооружения, способные дать усадку от сотрясений почвы;
- пустотелые сваи-оболочки – установка в грунт выполняется вибрацией, с дальнейшим замещением извлеченного грунта раствором;
- буровые – выполняется бурение скважины, устраивается каркас из стальной арматуры, заливается бетон;
- набивные – скважина готовится обжатием почвы, заполняется бетоном;
- винтовые – установка выполняется завинчиванием в землю.
Применение металлических свай
винтовых свай
Рис
1.5: Виды металлических винтовых свай
Важно: винтовые сваи позволяют вести строительство на участках с уклонным рельефом, они не требуют выравнивания площадки под возведение дома — для обустройства фундамента используются сваи разной длины, которые после погружения выравниваются по одному нулевому уровню. Рис
1.6: Дом с фундаментом из винтовых свай на уклонном участке
Рис. 1.6: Дом с фундаментом из винтовых свай на уклонном участке
- Возведение фундаментов для легких построек из каркасных и щитовых панелей, бруса, сруба, пенобетона;
- Опоры для заборов, ограждений;
- Опоры для гидротехнических объектов — мостов, причалов, пирсов;
- Укрепление неустойчивых склонов и откосов;
- Обустройство временных фундаментов для переносных сооружений — аттракционы, торговые павильоны, рекламные щиты;
- Использование в качестве анкерных свай при укреплении котлованов.
винтовые сваи
Рис. 1.7: Усиление фундамента винтовыми сваями
Интересный материал
- Как выбрать фундамент
- Сколько стоит фундамент для дома
Свайный фундамент: особенности, плюсы и минусы, виды свай, этапы монтажа, утепление и отделка
Отправим материал на почту
История применения свайных фундаментов берет свое начало задолго до начала нашей эры. Археологи находили следы их использования в раскопках, проводимых в ряде стран, в слоях почвы, датированных 500-700 гг до н.э. Но настоящий расцвет этой технологии начался с 1828 года, когда русский военный инженер Маслов сконструировал механический копер для забивания свай. Еще через несколько лет – в 1833 году – английский инженер Александр Митчелл запатентовал винтовые сваи.
Изначально такой тип основания использовался только для регионов со сложными климатическими условиями или подвижными грунтами. Однако относительная простота монтажа и цены на свайный фундамент сделали эту технологию популярной в частном загородном строительстве, особенно при возведении каркасных и им подобных легких домов. Свайный фундамент доступнее традиционного ленточного основания, гарантирует такой же показатель прочности и надежности, а в некоторых случаях – даже превосходят его.
Работа штангового типа молота
Как и в предыдущем случае, работа по забивке сваи молотом этого типа проходит в несколько этапов. Кстати, цена дизельного молота этого вида начинается от 80 тысяч рублей и может достигать 1 млн рублей и более.
- Для начала проходит процесс строповки и фиксации сваи в нужном месте. После этого “кошка” фиксируется на лебедке копрова. Затем она опускается вниз и сцепляется с ударной частью конструкции.
- Следующий этап – это подъем кошки и бойка в их максимально верхнее положение.
- Когда подъем завершен, оператор активирует рычаг сброса. В этот момент ударная часть отпускается и под собственным весом падает вниз, по направлению к шарнирному оголовку, который закреплен на свайном столбе.
- Когда боек опускается, внутри цилиндра воздух сжимается и разогревается до температуры в 650 градусов.
- В момент удара молота о шарнирный оголовок насос нагнетает дизельное топливо в камеру со сжатым воздухом.
- Во время удара происходит самовоспламенение топлива. Газ, который освобождается в момент детонации, отбрасывает ударную часть обратно вверх.
- Естественно, что во время подъема скорость будет быстро уменьшаться из-за веса бойка. Когда энергия полностью иссякнет, деталь снова устремится вниз. Этот круговой процесс будет проходить до тех пор, пока оператор не отключит работу дизельного насоса.
С этим читают
Вибрационный метод.
Метод основан на значительном уменьшении при вибрации коэффициента внутреннего трения в грунте и сил трения по боковой поверхности свай. Благодаря этому при вибрировании для погружения свай требуется усилий иногда в десятки раз меньше, чем при забивке. При этом наблюдается также частичное уплотнение грунта (виброуплотнение). Зона уплотнения составляет 1,5…3 диаметра сваи (в зависимости от вида грунта и его плотности).
При вибрационном методе сваю погружают с помощью специальных механизмов – вибропогружателей. Вибропогружатель, представляющий собой электромеханическую машину вибрационного действия, подвешивают к мачте сваепогружающей установки и соединяют со сваей наголовником.
Действие вибропогружателя основано на принципе, при котором вызываемые дебалансами вибратора горизонтальные центробежные силы взаимно ликвидируются, в то время как вертикальные суммируются.
Амплитуда колебаний и масса вибросистемы (вибропогружатель, наголовник и свая) должны обеспечить разрушение структуры грунта с необратимыми деформациями.
При выборе низкочастотных погружателей (420 кол/мин), применяемых при погружении тяжелых железобетонных свай и оболочек (трубчатых свай диаметром 1000 мм и более), необходимо, чтобы момент эксцентриков превышал вес вибросистемы не менее чем в 7 раз для легких грунтов и в 11 раз для средних и тяжелых фунтов.
При вибрационном погружении в глину или тяжелый суглинок под нижним концом сваи образуется перемятая глинистая подушка, которая вызывает значительное (до 40%) снижение несущей способности сваи. Чтобы устранить возникновение этого явления, сваю погружают на заключительном отрезке длиной 15…20 см ударным методом.
Для погружения легких (массой до 3 т) свай и металлического шпунта в грунты, не оказывающие большого лобового сопротивления под острием сваи, применяют высокочастотные (1500 колебаний в 1 мин и более) вибропогружатели с подрессоренной пригрузкой, которые состоят из вибратора и присоединенного к нему с помощью системы пружин дополнительного груза и приводного электродвигателя..
Вибрационный метод наиболее эффективен при несвязных во-донасыщенных фунтах. Применение вибрационного метода для пофужения свай в маловлажные плотные фунты возможно лишь при устройстве лидирующих скважин, т. е. при предварительном выполнении другого процесса, требующего буровых механизмов.
Более универсальным является виброударный способ пофуже-ния свай с помощью вибромолотов.
Наиболее распространенные пружинные вибромолоты работают следующим образом. Вибровозбудитель при вращении валов с дебалансами в противоположных направлениях совершает периодические колебания. Когда зазор между ударником вибровозбудителя и сваей меньше амплитуды колебаний вибровозбудителя, ударник периодически ударяет по наковальне наголовника сваи.
Вибромолоты могут самонастраиваться, т. е. увеличивать энергию удара с повышением сопротивления фунта пофужению свай.
Масса ударной части (вибровозбудителя) вибромолота применительно к пофужению железобетонных свай должна быть не менее 50% от массы сваи и составлять 650…1350 кг.
В практике строительства применяют также метод, основанный на комбинированном воздействии вибрации (или вибрации с ударом) и статического пригруза. Вибровдавливающая установка состоит из двух рам. На задней раме находятся электрогенератор, работающий от тракторного двигателя, и двухбарабанная лебедка, на передней раме – направляющая стрела с вибропогружателем и блоки, через которые проходит к вибропогружателю вдавливающий канат от лебедки. Когда вибровдавливающая установка займет рабочее положение (крюк подвески вибропогружателя должен находиться над местом погружения сваи), вибропогружатель опускают вниз, наголовником соединяют со сваей и поднимают в верхнее положение, а сваю устанавливают на место ее забивки. После включения вибропогружателя и лебедки свая погружается за счет собственного веса, веса вибропогружателя и части веса трактора, передаваемого вдавливающим канатом через вибропогружатель на сваю. Одновременно на сваю действует вибрация, создаваемая низкочастотным погружателем с подрессоренной плитой.
Метод вибровдавливания не требует устройства каких-либо путей для рабочих передвижек, исключает разрушение свай и особенно эффективен при погружении свай длиной до 6 м.
Типы по материалу изготовления
Материалом для изготовления свай могут служить:
Древесина
Традиционный вид, появившийся много веков назад, но до сих пор применяющийся в строительстве. Массивные и тяжелые постройки на деревянных сваях больше не строят, но для легких вспомогательных строений этот материал используется довольно часто.
Используются как бревна, так и брус. Нередко возникает ситуация, когда по условиям строительства требуются сваи большей толщины, чем это позволяют размеры произрастающих в регионе пород деревьев. В таких случаях производят пакетное сращивание нескольких брусьев, дающее нужную толщину и длину столбов.
Оптимальными условиями использования деревянных свай являются постоянно влажные грунты. Если вода то появляется, то исчезает, древесина начинает гнить и сваю придется менять.
