Назначение и принцип работы шумоглушителя для вентиляционных систем

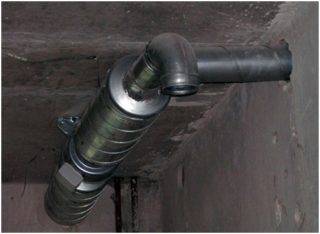

Установка шумоглушителя

Монтаж шумоглушителя требует сделать следующее:

1. Руководствуясь акустическими замерами, соединить устройство с воздуховодом в зоне, где вентиляция издаёт больше всего шума.
2. Если шумоглушитель круглый, то нужно прикрепить его саморезами и двумя ниппелями в части вентиляционного канала, в который вставлен соединительный фланец.
3. Когда устройство прямоугольное, его следует монтировать болтами, стальными уголками и зажимом, стягивающим 2 фланцевые рамки.
4. Заняться прокладкой дополнительной шумоизоляции, то есть обклеить воздуховод войлоком или обернуть минеральной ватой.
5. Установить фильтр грубой очистки, если в воздушных массах вентиляции замечены твёрдые включения.

Шумоизоляция глушителя авто: что это такое

Заводская звукоизоляция включает обшивку капота, дверей, крыши шумоподавляющими материалами. Производители автомобилей устанавливают дополнительную шумоизоляцию выхлопной системы только на модели премиум-класса. Поэтому машины бюджетного и среднего сегмента часто дребезжат во время езды из-за громкого глушителя. Такие звуки раздражают водителя, мешают слушать музыку и разговаривать с пассажирами.

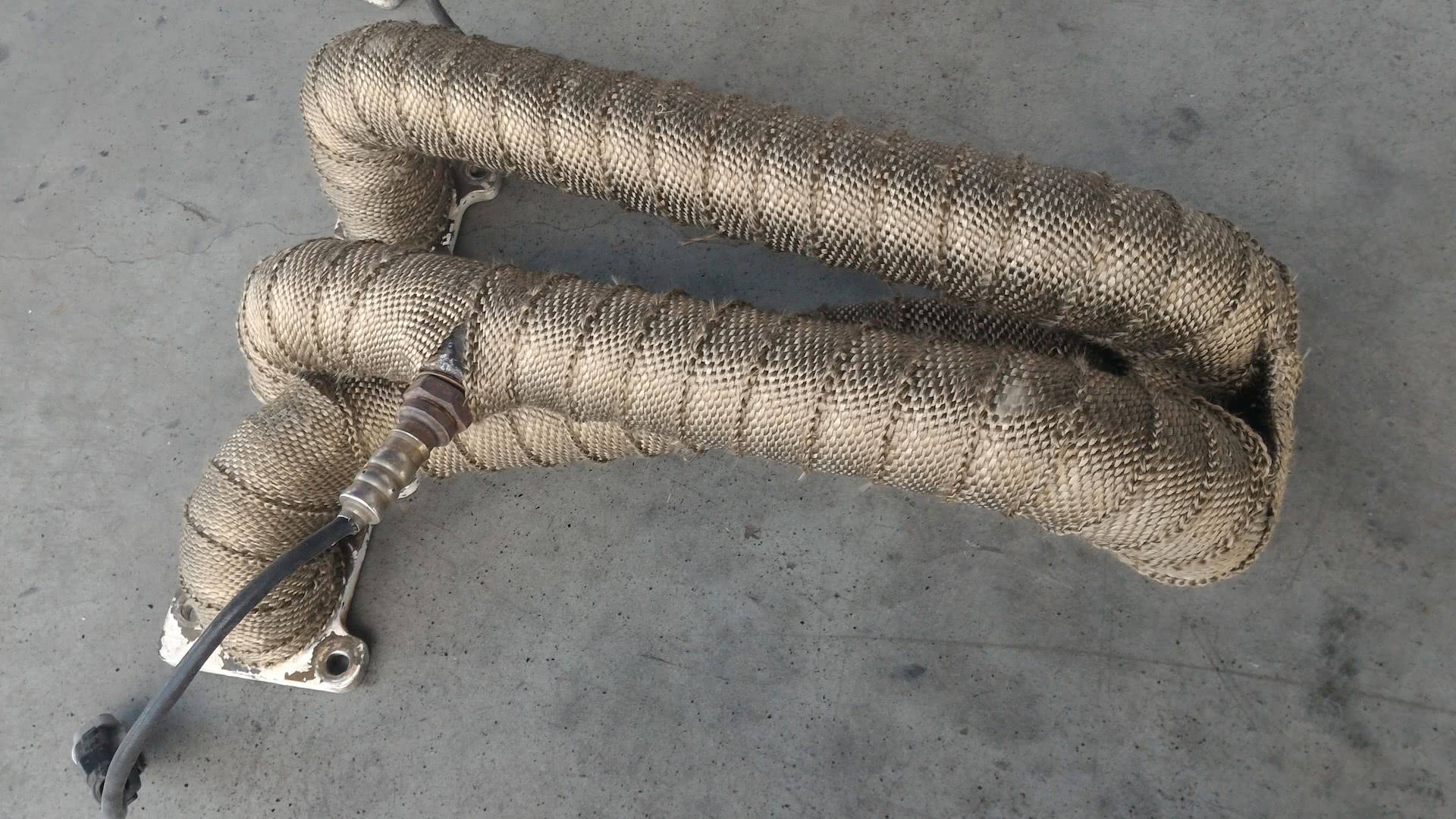

Шумоизоляция глушителя автомобиля своими руками

Для чего делают шумоизоляцию

Выхлопная система на новых машинах сначала работает тихо. Но со временем детали ломаются, автомобиль начинает дребезжать и рычать. Водители пытаются частично убрать звуки с помощью звукоизоляции. Однако посторонний шум может свидетельствовать о поломке запчастей.

Эффективна ли шумоизоляция или в чем причина дребезга и рычания выхлопной системы

Звукоизоляция не устраняет дребезг и рычание выхлопной системы, а лишь частично приглушает. Нужно установить причину шума, иначе со временем выхлопная система выйдет из строя.

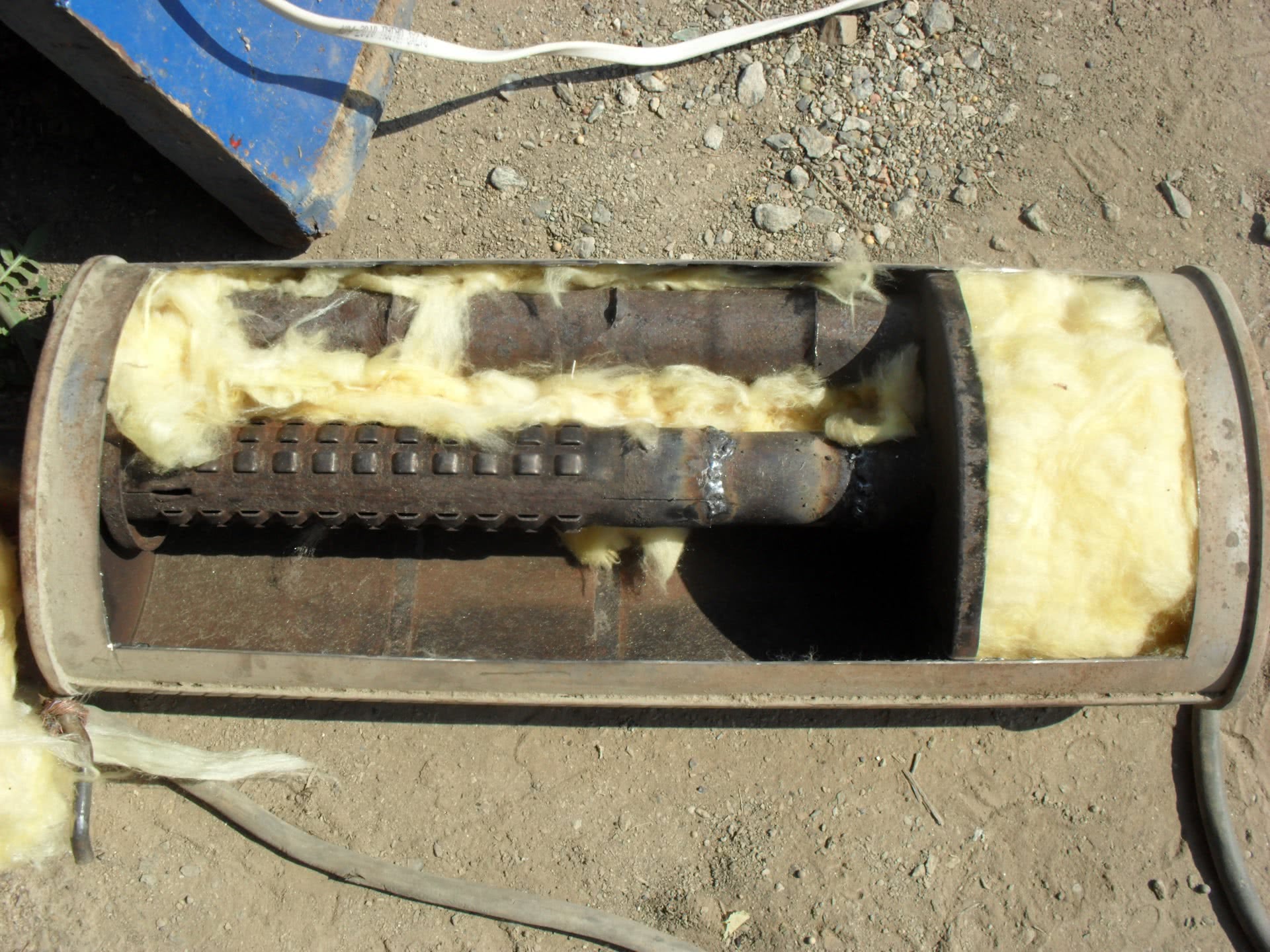

Автомобильный глушитель дребезжит из-за износа. При длительной эксплуатации машины начинают прогорать участки труб и перегородок в банке, ломаются звукоотражатели, рассыпаются внутренности резонатора. Шум во время езды появляется из-за ослабленных элементов крепления.

Еще одна причина дребезжания — коррозия деталей. Запчасти ржавеют и покрываются дырками. В этом случае бесполезно проводить звукоизоляцию глушителя автомобиля. Нужно частично менять выхлопную систему.

Иногда грохот начинается из-за конструкции со слишком тонким корпусом. Поможет покупка другой детали с более толстыми стенками.

Как шумоизоляция влияет на металл выхлопной системы

Некачественная шумоизоляция наносит серьезный вред выхлопной системе. Нельзя обматывать глушитель материалами для обшивки дверей, капота или крыши. Иначе получится «бутерброд». В этом случае снизится эффективность теплоизлучения, детали будут перегреваться во время работы, и металл быстро прогорит.

Еще одна проблема — появление зазоров между изоляционными материалами и поверхностью деталей. Во время езды начнет образовываться конденсат, который вызовет коррозию. Деталь прогниет и покроется дырами, а машина выйдет из строя.

Мифы о шумоизоляции глушителя

Распространено мнение, что за счет звукоизоляции глушителя автомобиля своими руками можно навсегда избавиться от раздражающего шума в салоне во время езды. Некоторые водители верят в пользу шумопоглощающих материалов. Есть несколько популярных мифов:

• двигатель не будет перегреваться и вибрировать;
• выхлопная система прослужит дольше;
• исчезнет «рычание» от перегаров;
• начнет поглощаться шум от выхлопных газов;
• запчасти получат защиту от коррозии.

Шумоизоляция

Сначала машина действительно будет работать тише, и поездка станет комфортной. Но некачественные запчасти вскоре выйдут из строя.

Сложно добиться абсолютной шумоизоляции отечественных автомобилей. Из-за особенностей внутреннего устройства они не ездят тихо даже при полной исправности. Дребезжание или отсутствие легкого рычания должно насторожить водителя.

Как сделать шумоглушитель своими руками

Шумоглушитель для вентиляции, монтируемой в частном жилье, можно сделать самостоятельно, не применяя дорогостоящих материалов. Это особенно удобно, когда вентиляция имеет нестандартные размеры, а для изготовления устройства заводским путём требуется ждать около 2–3 недель. К тому же стоимость самодельного шумоглушителя в 2–3 раза ниже заводского аналога.

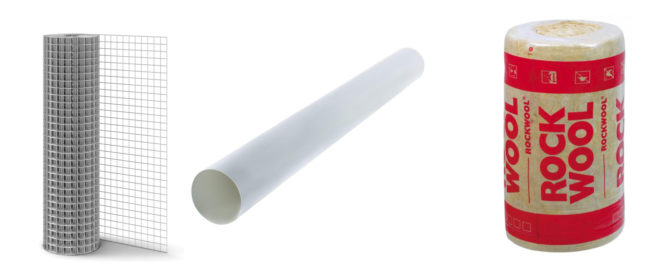

Необходимый материал и инструмент

Для самодельного шумоглушителя потребуются следующие материалы:

• оцинкованная сетка с ячейками 10?10, 20?20 или 30?30 мм;
• вентиляционная труба диаметром 80–150 мм длиной 400–500 мм;
• оцинкованная труба диаметром 150–250 мм длиной 500–1000 мм;
• пластиковая панель для откосов шириной 150–250 мм длиной 400–500 мм;
• пароизоляционный материал длиной 1 п. м;
• базальтовая вата от производителя в рулонах толщиной 50–100 мм;
• алюминиевая клейкая лента;
• санитарный герметик;
• пластиковые хомуты 8–16 шт.

Из ручного инструмента потребуется подготовить ножницы по металлу, электролобзик, механический пистолет для герметика. Если ранее уже был проведён акустический расчёт, то это сильно упростит процесс изготовления, так как не придётся подбирать параметры опытным путём.

Сначала следует подготовить материал для изготовления шумоглушителя своими руками

Если расчёты не проводились и оптимальный размер шумоглушителя неизвестен, то следует измерить уровень шума в вентилируемом помещении. Далее потребуется найти таблицу с параметрами устройств и величиной их шумоподавления от любого фирменного производителя. На основе данных о шумоподавлении нужно подобрать приемлемые габариты устройства.

Этот способ является простым в реализации, но следует учитывать, что величина погрешности может достигать 20–25%. Более точные результаты можно получить только при выполнении акустического расчёта квалифицированным специалистом.

Процесс изготовления шумоглушителя

Технология изготовления шумоглушителя своими руками состоит из следующих этапов:

1. Для изготовления вентиляционного канала шумоглушителя используется пластиковая труба и сетка. От трубы отпиливаются две заготовки длиной 20–25 см. Сетка размечается по длине и отрезается ножницами по металлу. После этого она скручивается в цилиндр и зажимается 3–4 хомутами до формирования нужного диаметра.
2. Монтажный конец пластиковых заготовок обезжиривается и проклеивается алюминиевой лентой. Сетка надевается на монтажные концы и затягивается для более плотного прилегания. При необходимости её можно перевязать стальной проволокой для формирования более прочного каркаса

   Пустоты с торца следует заполнить шумоизоляционным материалом

3. Собранный каркас обматывается пароизоляционной мембраной. Для фиксации она затягивается парой хомутов. Затем каркас обёртывается слоем звукопоглощающего материала толщиной 10–15 см, который также фиксируется при помощи хомутов.
4. Поверх изоляции надевается труба большего диаметра. Длина её должна быть больше длины внутренней части на 15–20 см. Из пластикового откоса вырезаются два круга, в которых прорезается отверстие под трубу меньшего диаметра. Далее заготовки обезжириваются и надеваются на торцы шумоглушителя.
5. Крайняя часть шумоглушителя обрабатывается растворителем и проклеивается по стыку между торцевой заготовкой из пластика и трубой. Оставшееся пространство заполняется изоляционным материалом. В завершении изоляция обклеивается алюминиевой лентой.

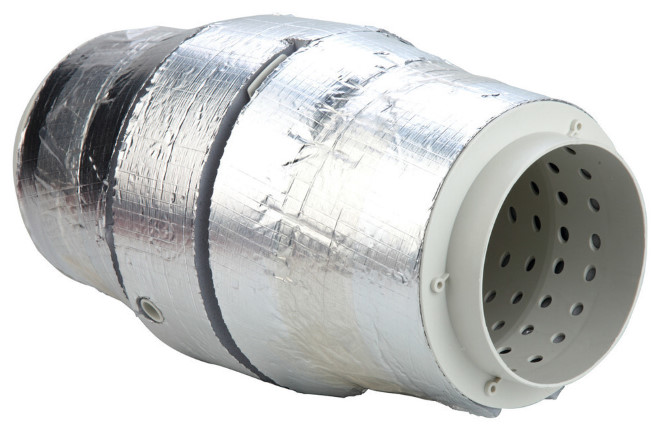

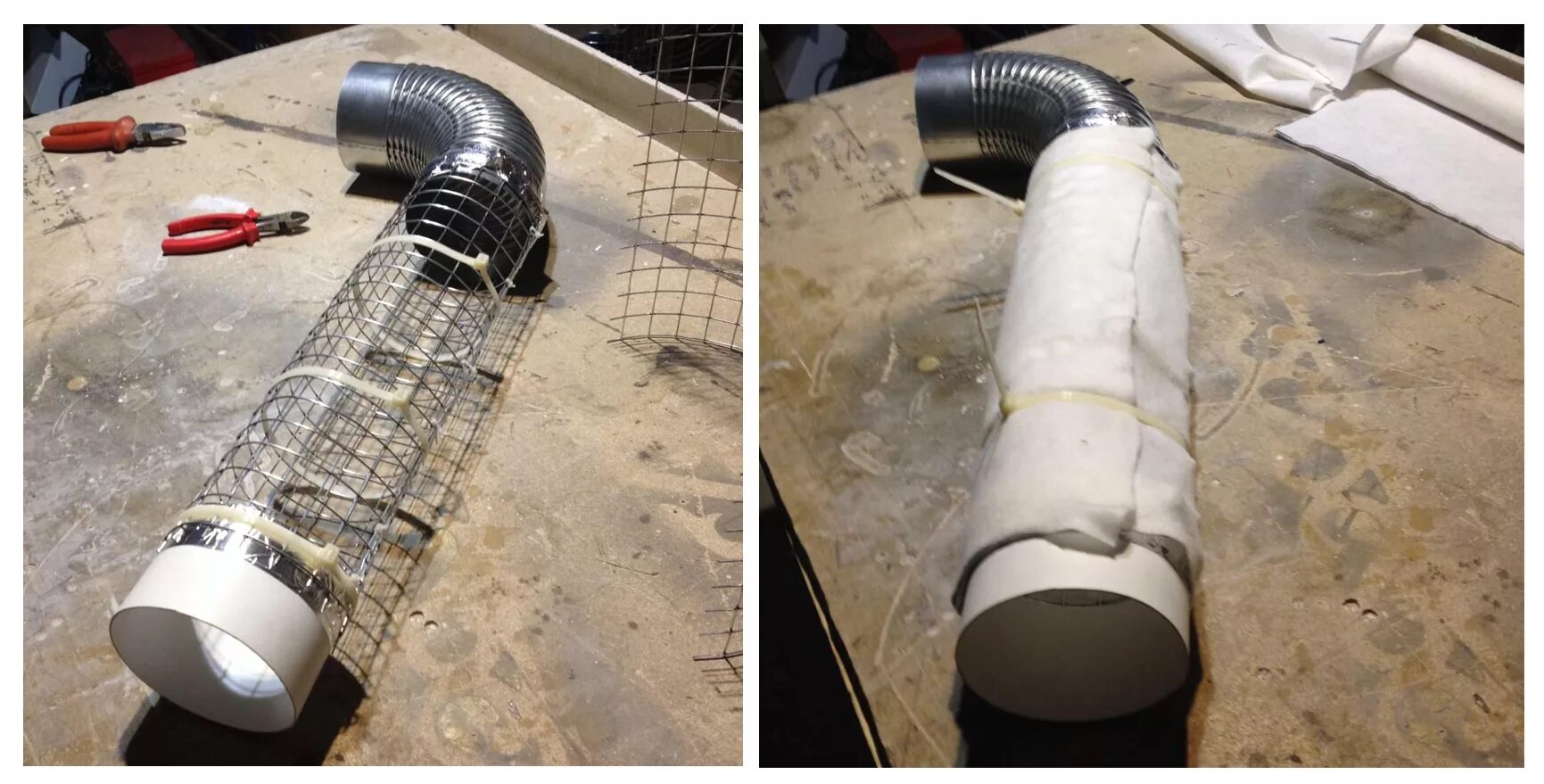

Вот так происходит сборка шумоглушителя из стальной сетки и пластиковой трубы

Перед монтажом все соприкасающиеся части и фасонные элементы обезжириваются. После фиксации стык обязательно проклеивается клейкой лентой, чтобы устранить вибрацию и потерю давления в вентиляционном канале.

Видео: шумоглушитель из пластикового воздуховода

Шумоглушитель — простое и эффективное устройство, особенно в условиях, когда вентиляция работает в круглосуточном режиме. Перед покупкой проконсультируйтесь со специалистом. Это поможет выбрать шумоглушитель с учётом текущих требований и общего уровня шума в вентиляционной системе.

Размеры устройства и шумопоглощаемость

Для мощной вытяжки подойдет устройство длиной 120 см

Выбирая глушитель вентиляционный, нужно ориентироваться на соответствие его габаритов параметрам воздуховода, размерам и планировке помещений. Оптимальным вариантом считается дина изделия 60-80 см. Такой протяженности обычно хватает, чтобы эффективно нейтрализовать звуки, которые издают лопасти бытового вентилятора. Если вытяжка мощная и громкая, потребуется взять устройство протяженностью 120 см. Более крупные устройства брать или делать не стоит, так как они становятся источниками косвенного шума. Лучше поставить два средних устройства или разобрать одно крупное и установить половины на расстоянии 70-100 см друг от друга.

Вторым фактором, на который нужно обратить внимание, является показатель снижения громкости производимых техникой звуков. Оптимальным считается уровень 10-15 дБ

Данная информация указана в инструкции к товару. Если при практических замерах показатели ниже, это повод сдать покупку обратно в магазин. Скорее всего это подделка, в процессе производства которой была нарушена технология или применялись теплоизоляторы низкого качества.

Рекомендуется ставить глушители впритык к вентилятору. Такой прием позволяет уловить все шумы до момента их проникновения в воздуховод.

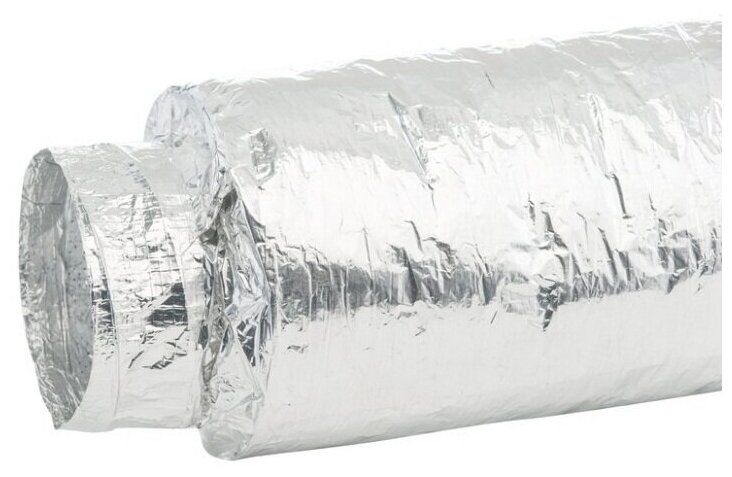

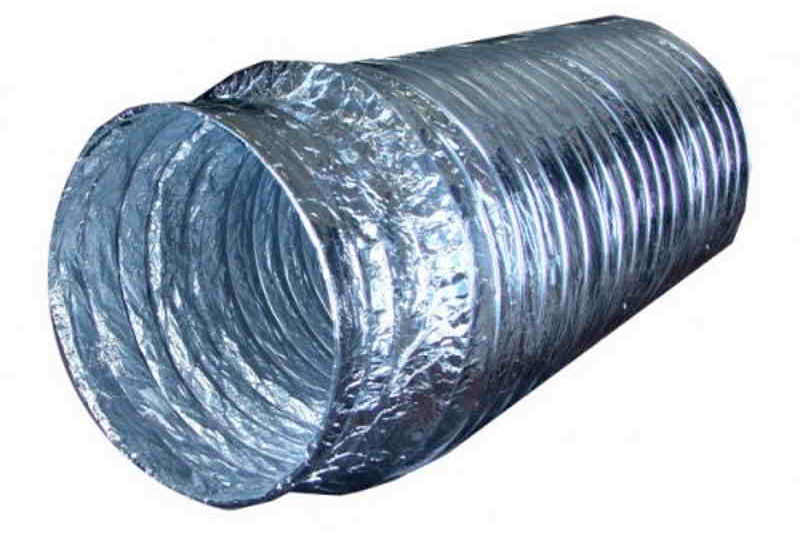

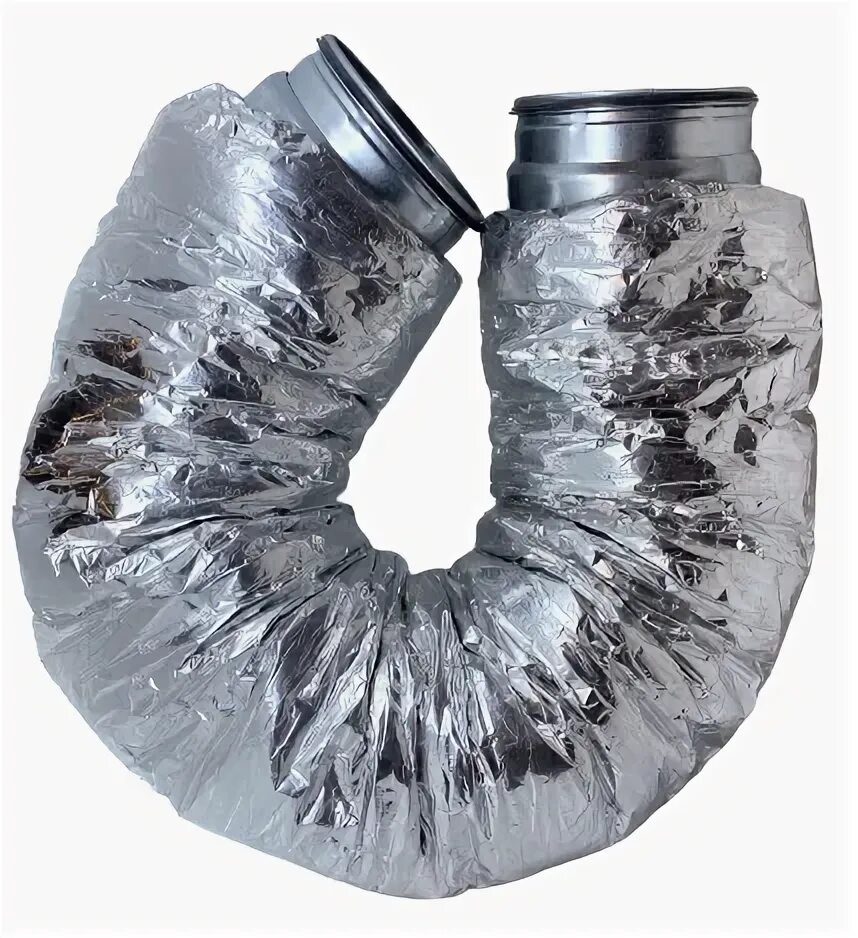

Лучший гибкий шумоглушитель

SILENCEDUCT ф102 мм*1000мм

Диапазон рабочих температур: -30 °C до +140 °С.

Максимальное рабочее давление: +2500 Па.

Средняя стоимость — 3 000 рублей.

Гибкий глушитель шума. Применяют для снижения аэродинамического шума. Состоит из теплоизоляционного слоя толщиной 25 мм. Микроперфорированный воздуховод ALUDUCT обёрнут полиэфирной плёнкой для предотвращения диффузии теплоизоляции.

Наружное армированное покрытие изготовлено из многослойной алюминиевой фольги, полиэфира.

Устройство подходит для каналов с круглым, овальным сечением.

шумоглушитель SILENCEDUCT ф102 мм*1000мм
Достоинства:

• качественная продукция;
• поглощает шум;
• снижает аэродинамический шум.

Недостатки:

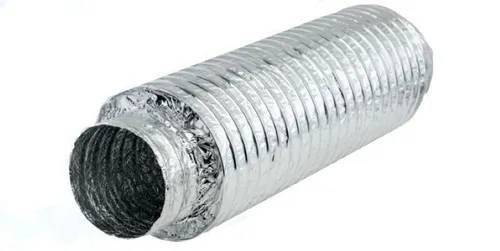

Diaflex SONODFA-SH 127мм (1м)

Рабочая температура от −30°С до +120°С.

Максимальное давление 2400 Па.

Средняя стоимость — 3 750 рублей.

Эффективный глушитель для крупных воздуховодов. Воздуховод DFA -S выполнен из ламинированной перфорированной фольги. Каркас спиральный из стальной проволоки, теплоизоляции. Воздуховод защищен от попадания частиц стекловаты.
Легко устанавливается.

шумоглушитель Diaflex SONODFA-SH 127мм (1м)
Достоинства:

• легкий монтаж;
• эффективно снижает уровень шума;
• воздуховод защищен от попадания стекловаты;
• качественное устройство.

Недостатки:

Connectdec T1-NONWOVEN -100мм x 1.0м DEC International

Диапазон температур: -30 °C до 140 °С.

Максимальное рабочее давление: +2000 Па.

Средняя стоимость — 6 446 рублей.

Гибкая метровая конструкция с соединителями из оцинкованной стали. Внутренняя часть воздуховода выполнена из полипропиленовой ткани, стекловаты. Толщина изолированного слоя 25 мм. Воздуховод оснащен внешней пароизоляционной оболочкой из ламинированного алюминия.
Устройство снижает образование конденсата и передачу шумов от работающего оборудования.

шумоглушитель Connectdec T1-NONWOVEN -100мм x 1.0м DEC International
Достоинства:

• соединители из оцинкованной стали;
• снижает образование конденсата;
• оснащен пароизоляционной оболочкой;
• изготовлен из экологически безопасных материалов.

Недостатки:

Sonodec TRD/DST 102мм Х 0,5м голландской компании Dec International

Диапазон рабочих температур: -30 °C до +140 °С.

Максимальное рабочее давление: +2500 Па.

Средняя стоимость — 1 350 рублей.

Гибкий полуметровый глушитель. Применяют для снижения передачи шумов от работающего оборудования. Подходит для системы приточной вентиляции.
Внутренний перфорированный воздуховод изготовлен из ламинированного алюминия с звукопоглощающим материалом толщиной 25 мм. Дополнительно защищен слоем акустически прозрачного полиэфира. Наружный слой сделан из алюминия, перфорированного полиэстером. Эластичная мембрана защищает от плесени, грибка и предотвращает попадание частиц звукоизоляционного материала в систему вентиляции. Для быстрой установки концы обработаны алюминиевой лентой.

шумоглушитель Sonodec TRD/DST 102мм Х 0,5м голландской компании Dec International
Достоинства:

• хорошо поглощает шум;
• выдерживает высокие температуры;
• защищён от плесени, грибка;
• выполнен из экологически безопасных материалов;
• предотвращает образование конденсата.

class=’s-article__points-list’>

Недостатки:

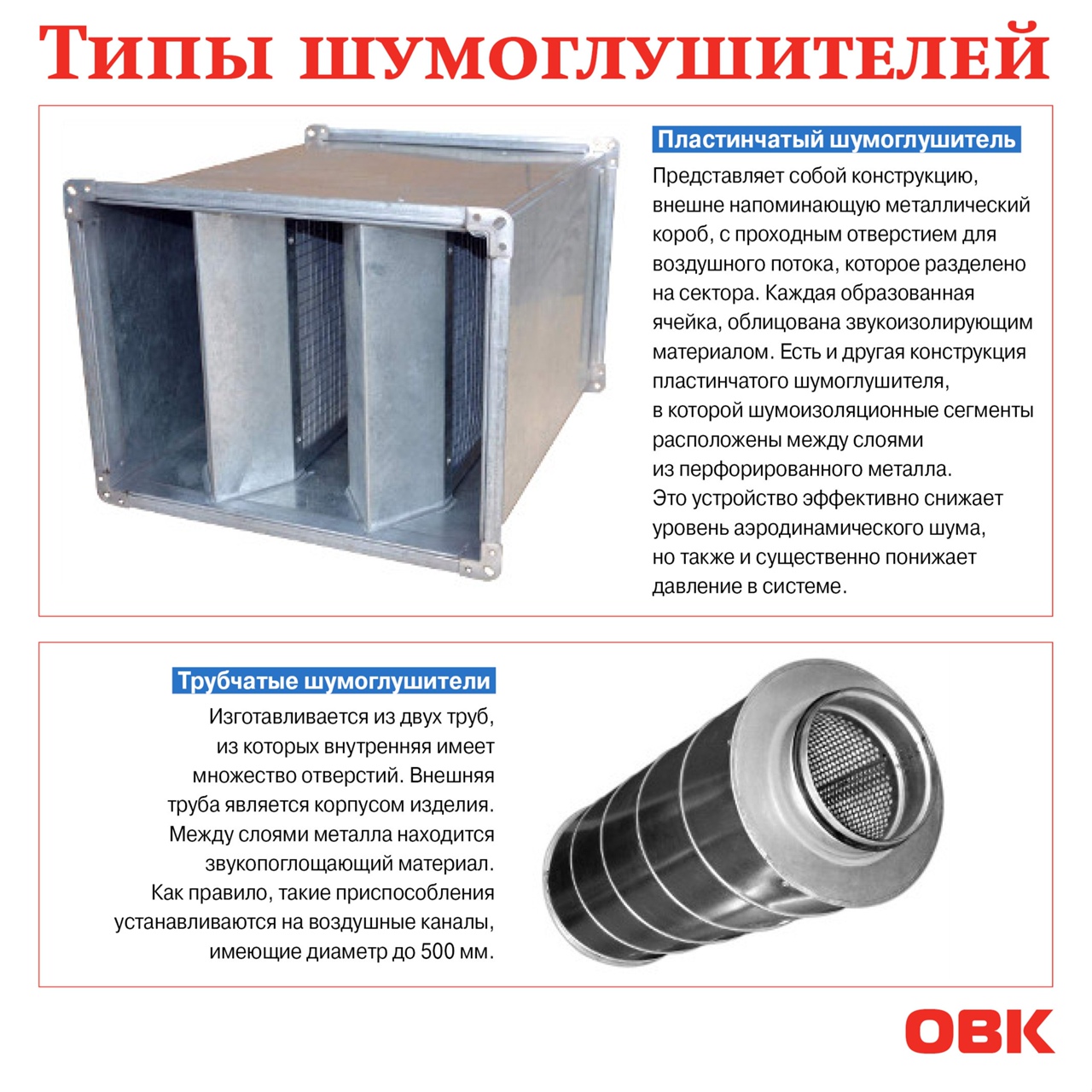

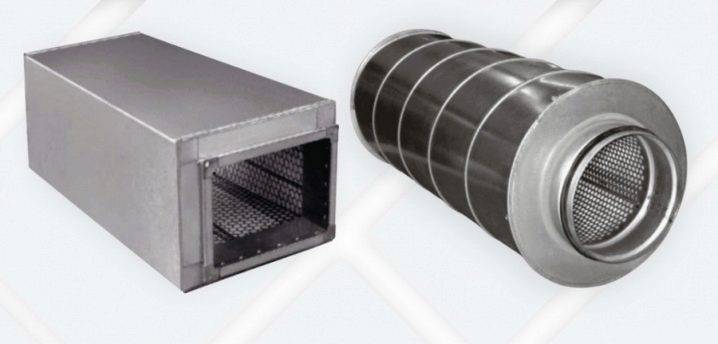

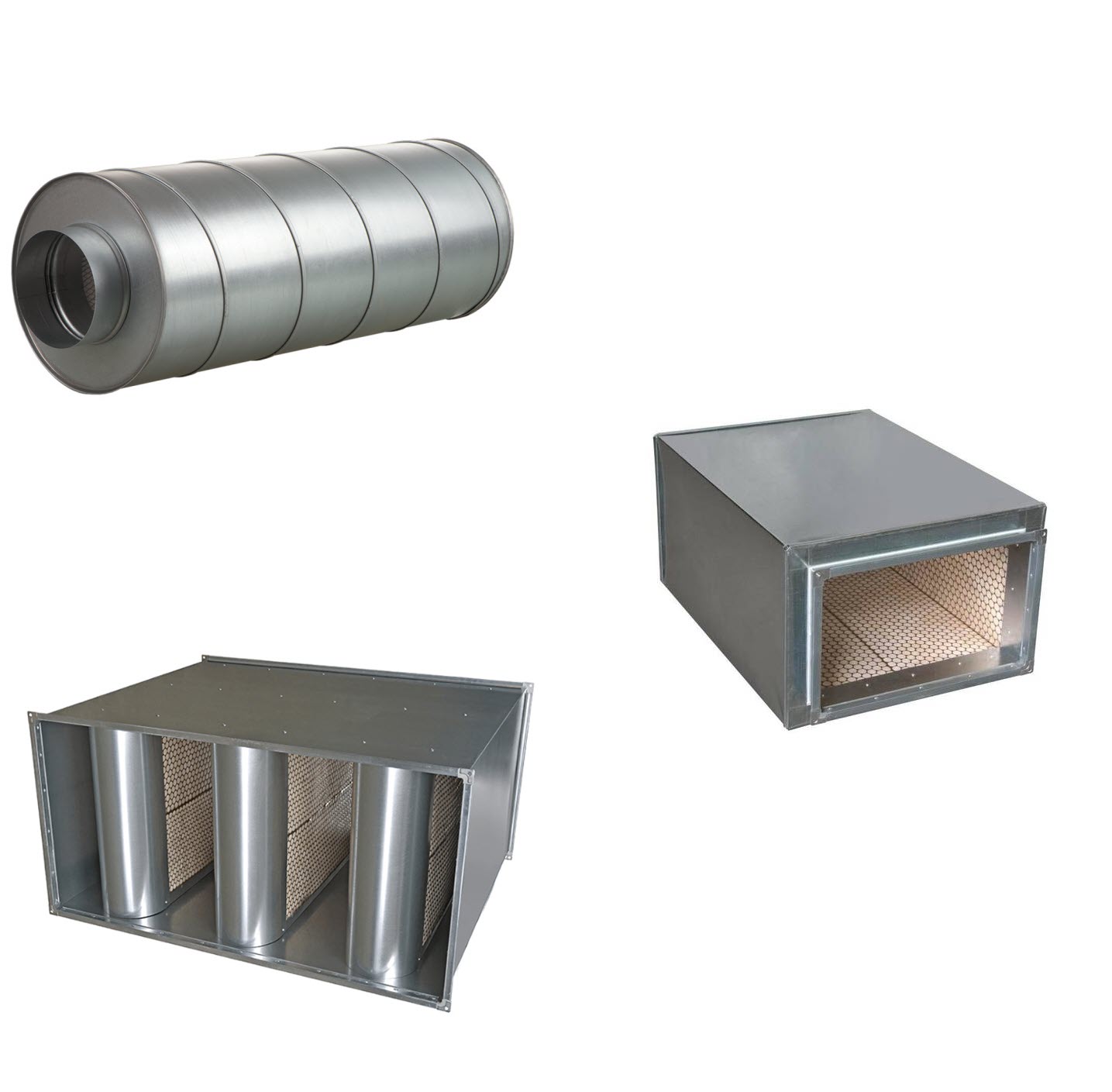

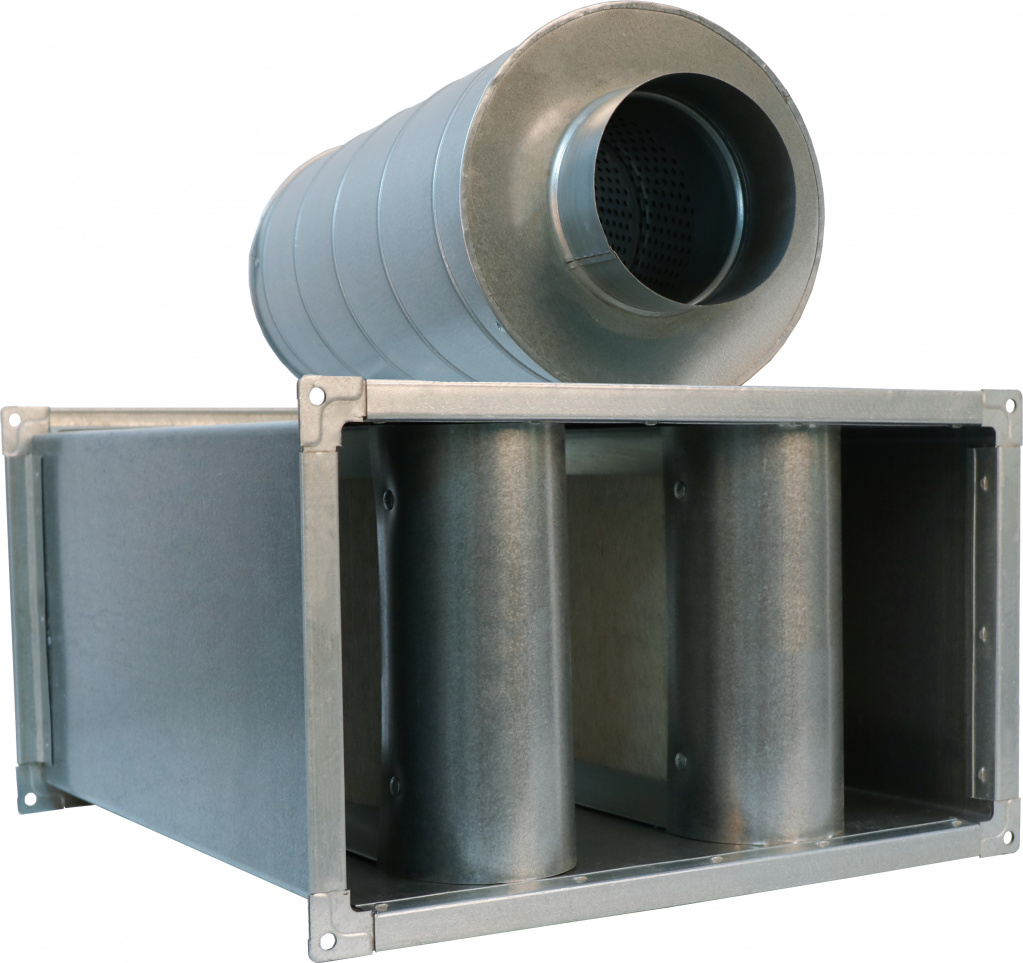

Типы шумоглушителей для вентиляции

Шумоглушители для вентиляционных систем подразделяются на несколько типов:

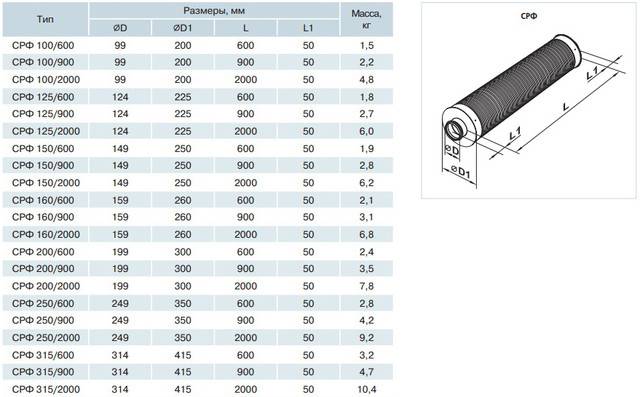

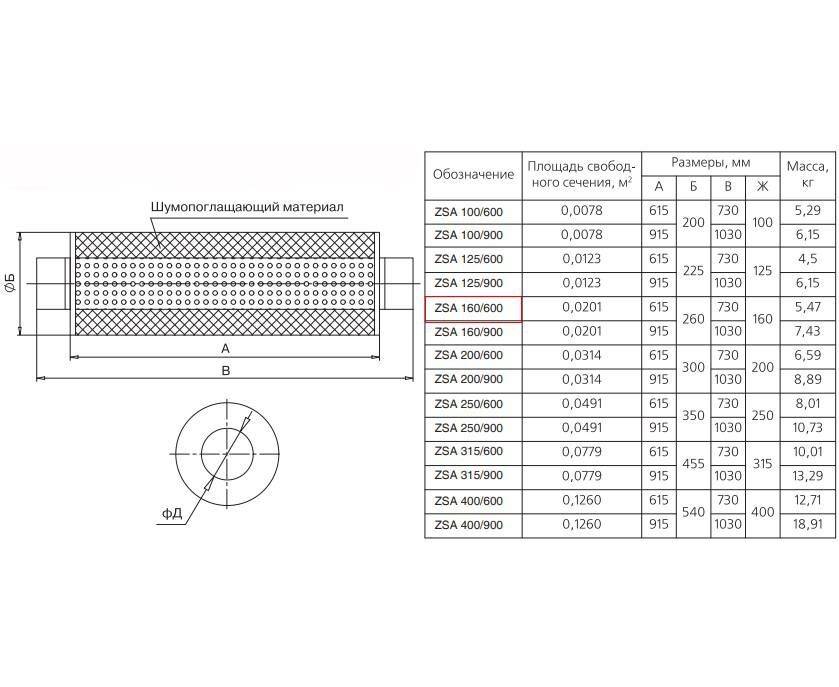

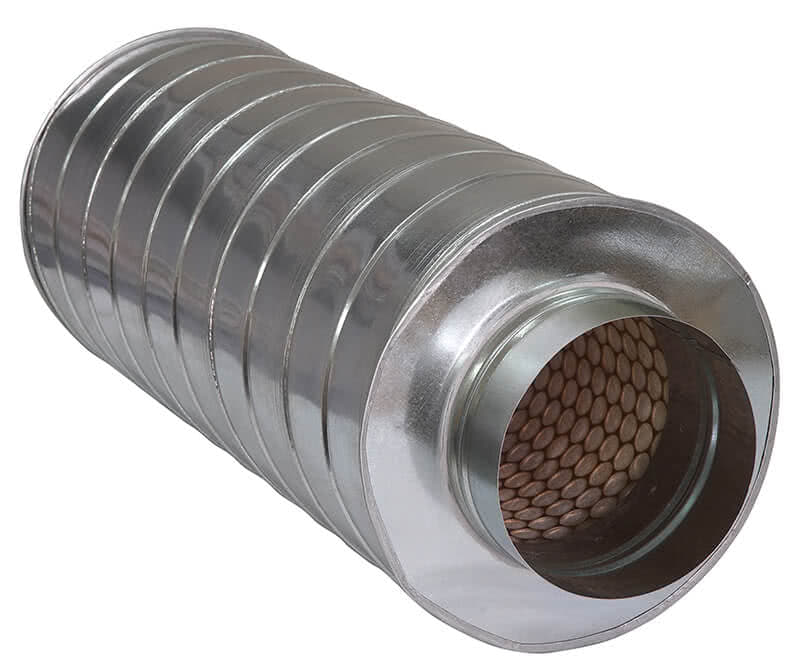

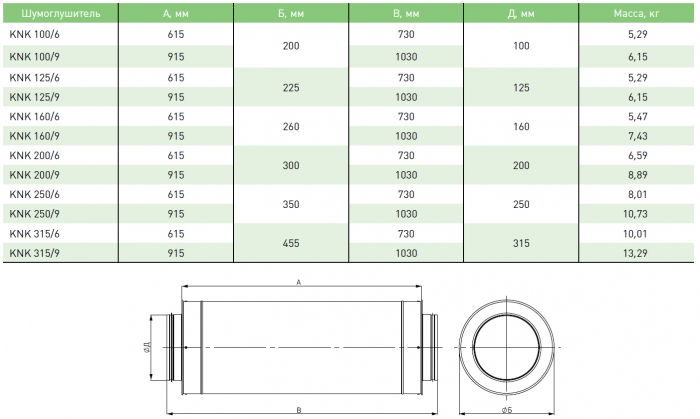

• трубчатый круглый — сборная конструкция, имеющая круглую или прямоугольную формы. Круглый шумоглушитель состоит из двух труб различного диаметра, между которыми находится звукопоглощающий материал, защищённый сеткой. Обычно используются для воздуховодов с сечением не более 400–500 мм;

  Трубчатый шумоглушитель круглой формы для вентиляционных каналов нужен для воздуховодов с сечением до 400 мм

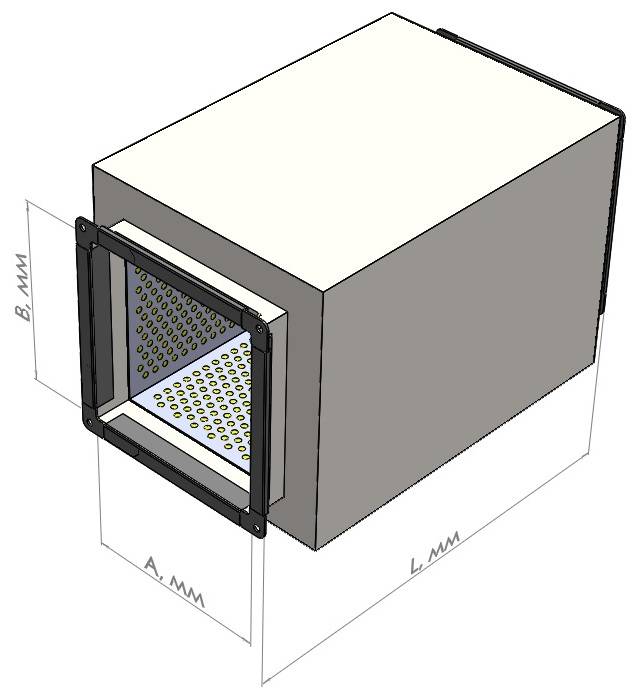

• трубчатый прямоугольный — конструкция, состоящая из двух прямоугольных металлических коробов с различным сечением воздуховода. Пространство между ними заполнено звукопоглощающим материалом. Стенки внутреннего канала выполнены из мелкоячеистой сетки или путём перфорации металла. Используются в системах вентиляции прямоугольной или квадратной формы;
• трубчатый гибкий — шумоглушитель, состоящий из двух гибких армированных труб разного диаметра. Между ними располагается звукопоглощающий материал, защищённый теплоизоляционной перфорированной фольгой. Применяется в теплосберегающих узлах вентиляционной системы с овальным или круглым сечениями воздуховода;

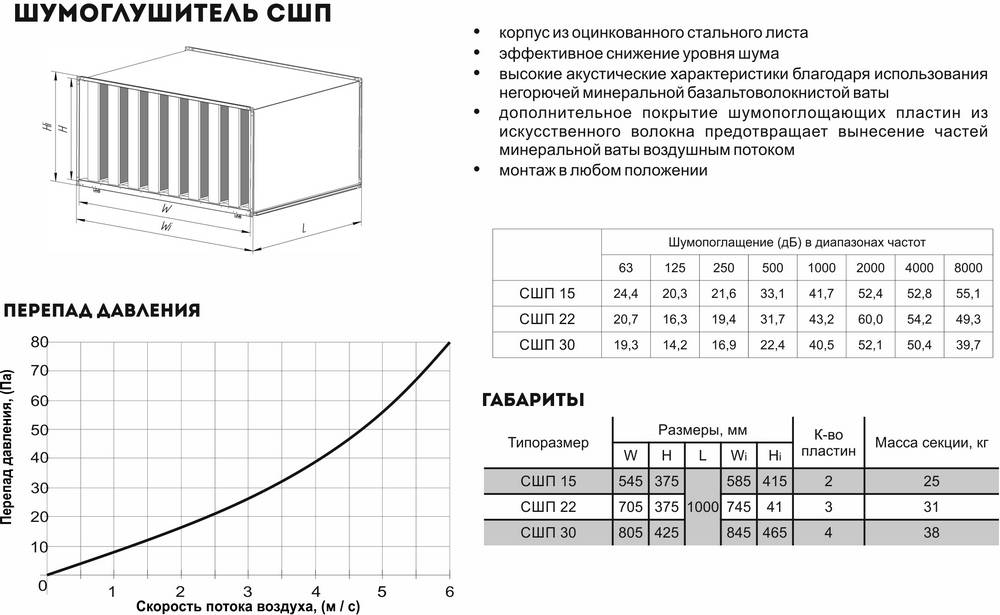

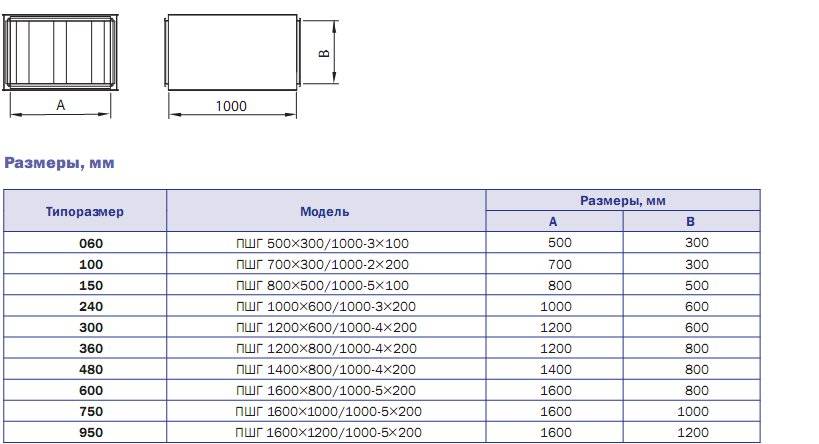

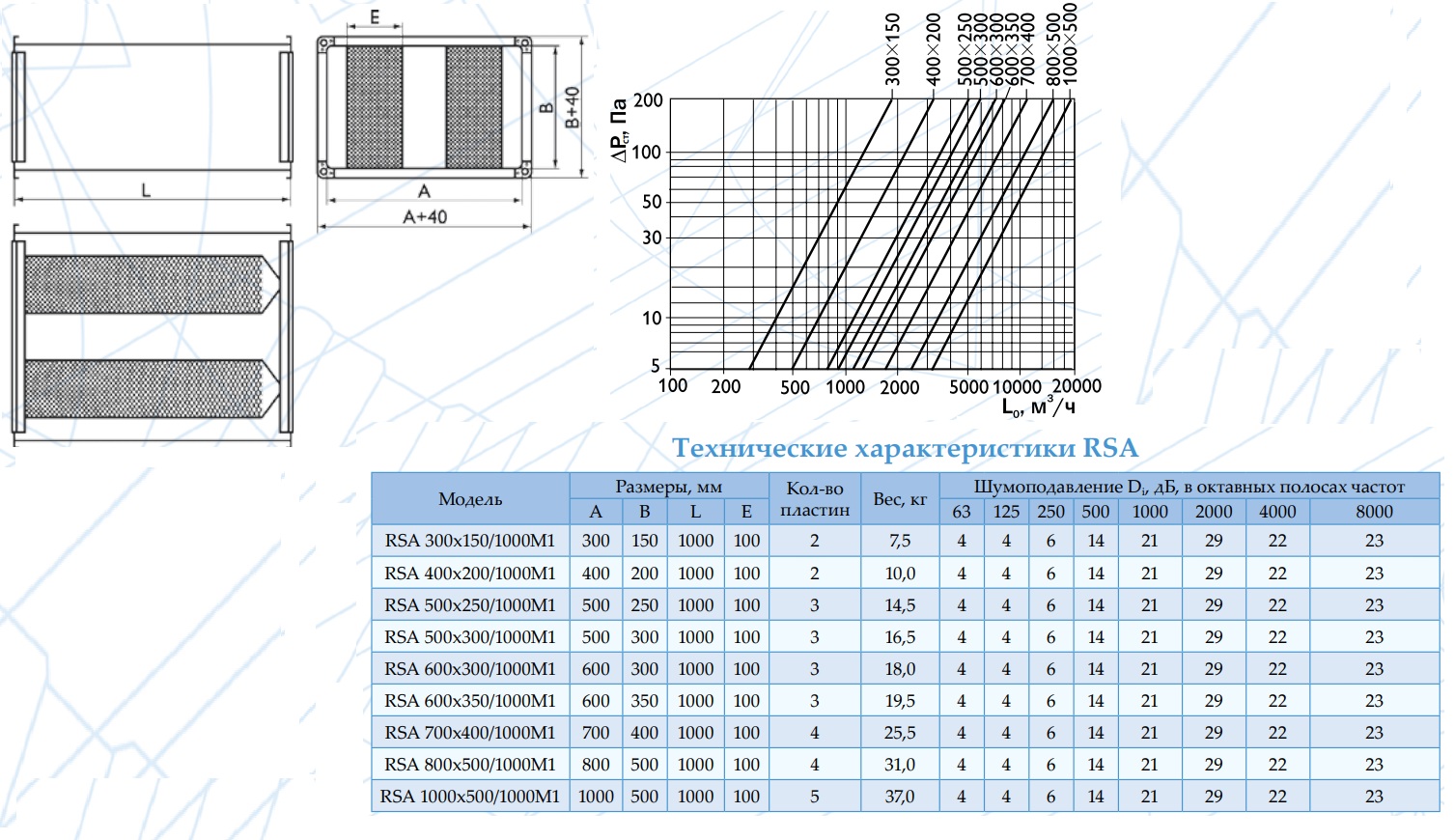

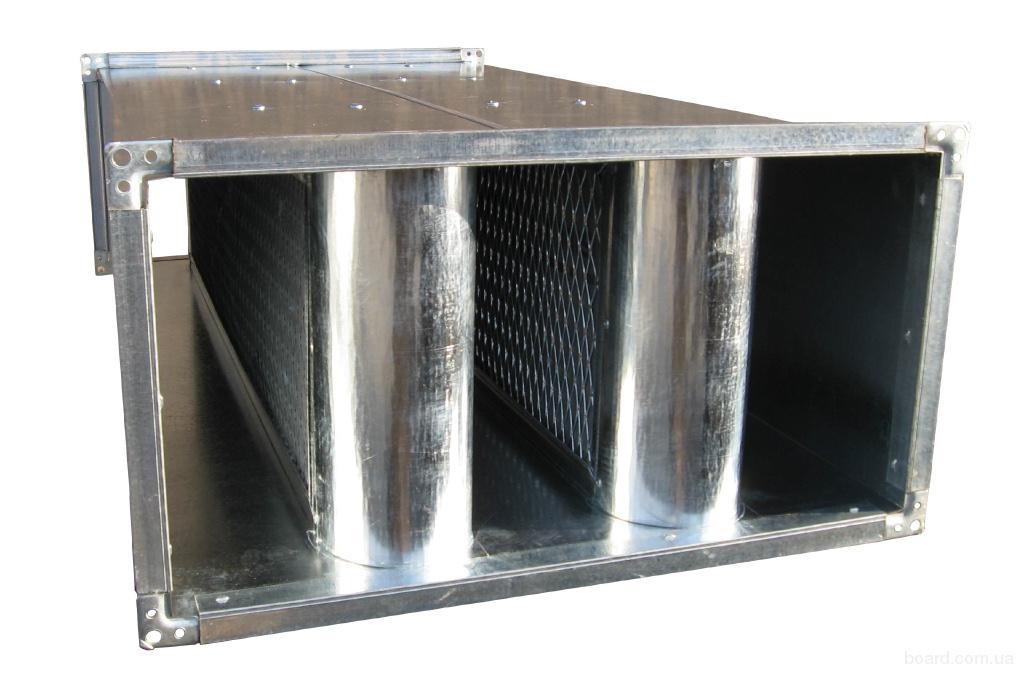

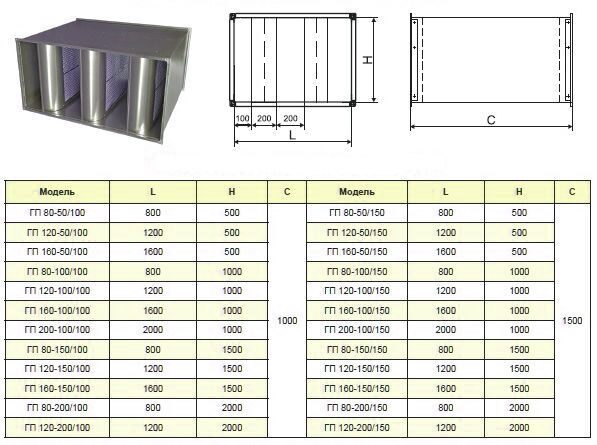

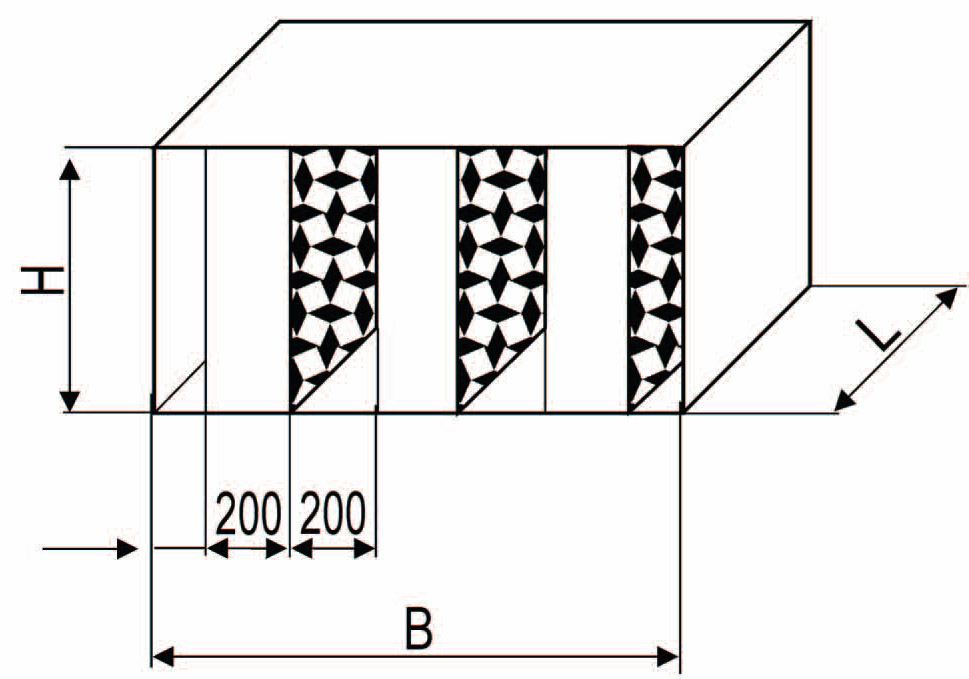

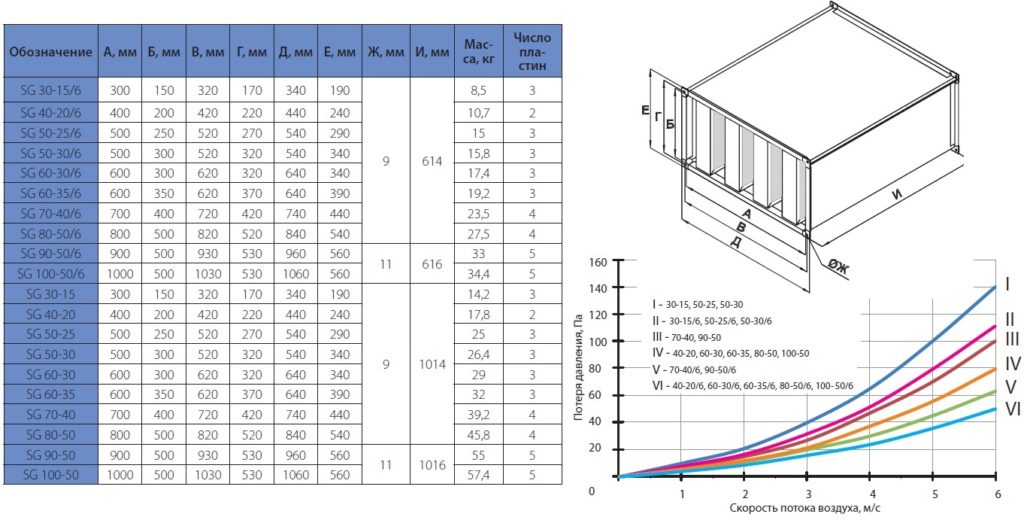

• пластинчатый — конструкция, представленная металлическим коробом с проходными отверстиями, разделяющими устройство на несколько секторов. Они выполнены из звукоизолирующего материала. По мере снижения эксплуатационных свойств пластины вынимаются и заменяются на новые изделия.

  В пластинчатом шумоглушителе пластины могут заменяться на новые

В качестве поглощающего материала используется минеральная вата и супертонкое базальтовое волокно. Все металлические элементы шумоглушителя изготавливаются из оцинкованной стали, защищённой полимерным покрытием.

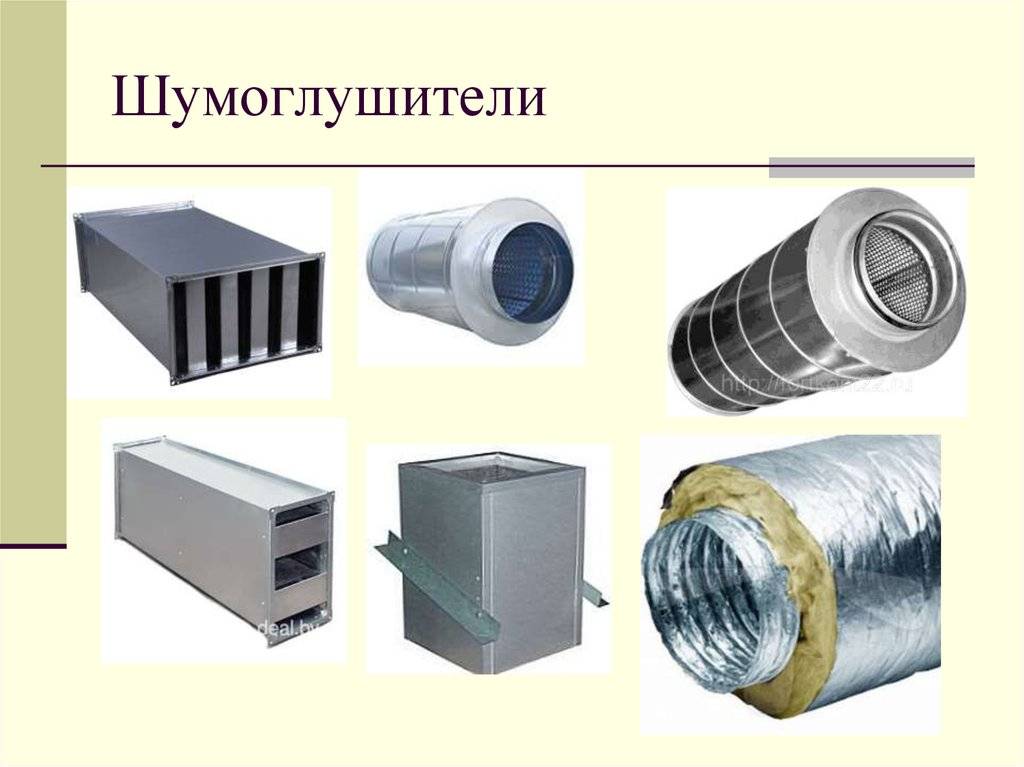

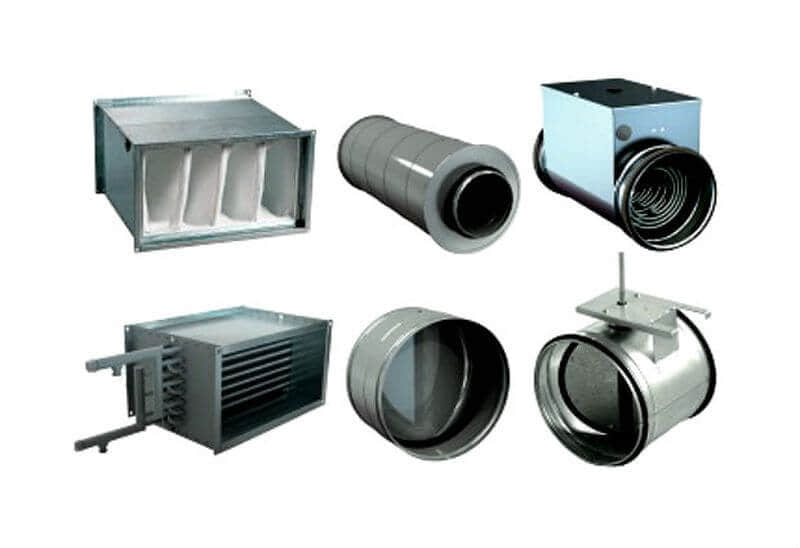

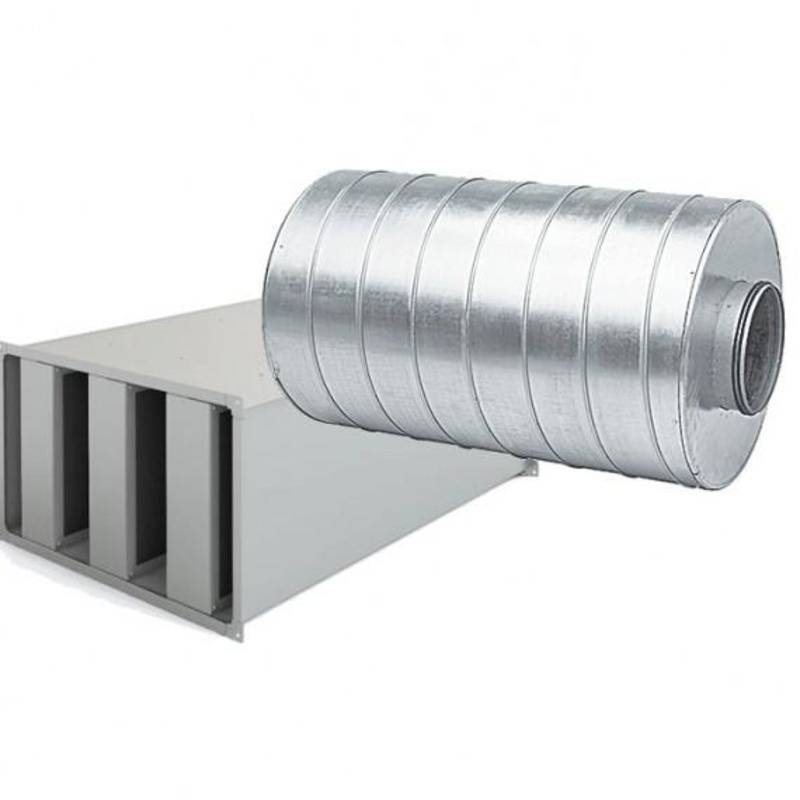

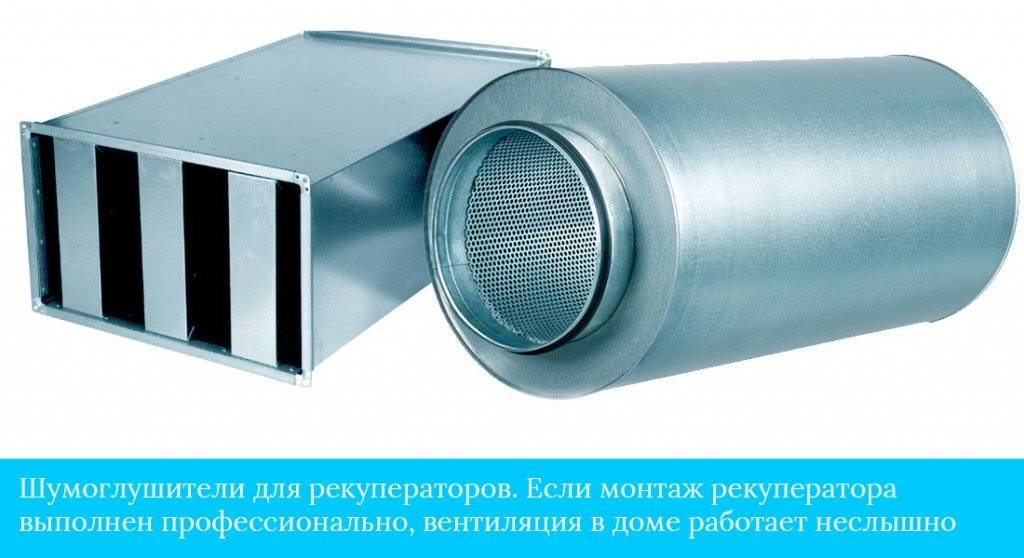

Фотогалерея: шумоглушители различного типа от фирменных производителей

Трубчатый круглый шумоглушитель диаметром 200 мм с меньшим диаметром и большей длиной эффективнее такого же, но с большим диаметром

Трубчатый круглый шумоглушитель диаметром 400 мм отличается особой гибкостью

Трубчатый круглый шумоглушитель подходит для вентиляции большой мощности

Трубчатый квадратный шумоглушитель используется для приточной вентиляции

Пластинчатый шумоглушитель создан для приточной и вытяжной вентиляции

Общие сведения

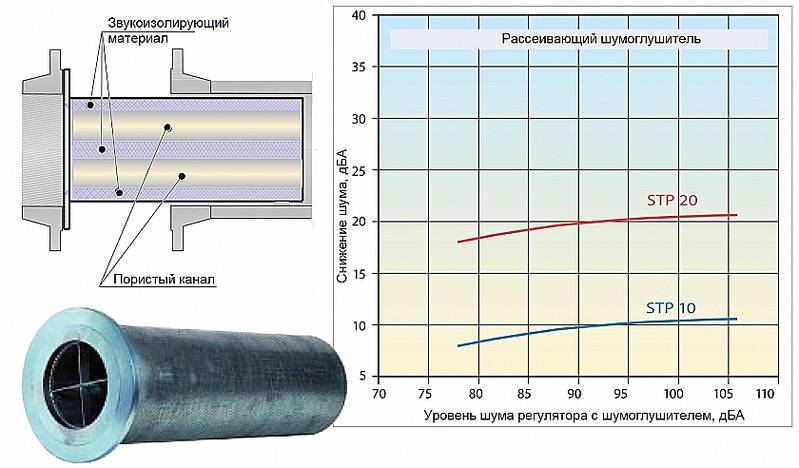

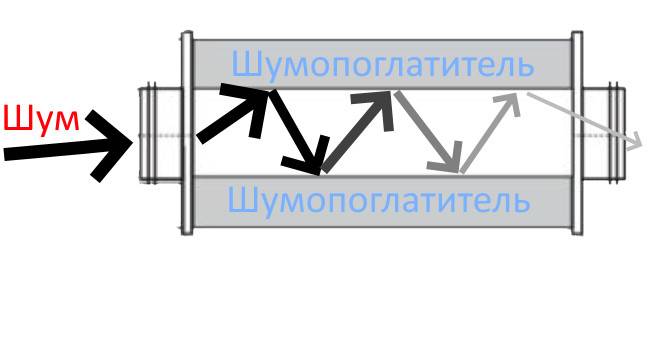

Принцип функционирования любого шумопоглощающего агрегата базируется на том, что при работе он способен особым образом изменять параметры движущегося потока воздуха. Это происходит при прохождении воздушной массы сквозь несколько слоев спецматериалов, которые и снижают звуковые вибрации.

Такие звукофильтры пока считаются инновацией, ибо были разработаны сравнительно недавно. Однако, уже сегодня они стали незаменимым и популярным элементом в больших вентиляционных магистралях. Также они неплохо зарекомендовали себя и при работе в замкнутых частных небольших системах. Установка подобных поглотителей звука все же не сможет полностью удалить шум, но они способны значительно понизить его уровень, что качественно скажется на комфорте пребывания людей в защищенном помещении.

Стоит отметить, что для некоторых категорий помещений и вентсистем монтаж таких приборов не является обязательным. К таковым, прежде всего, относятся пространства, в которых люди не присутствуют на постоянной основе либо их присутствие очень кратковременно. В остальных случаях, особенно на производственных объектах, наличие таких устройств является крайне желательным, так как они сразу докажут свою эффективность, их стоимость не является уж очень великой, а интеграция даже в готовую систему особых трудностей не представляет.

Выбор устройства для бытовой вентиляции

В процессе работы вентилятора возникает аэродинамический (давление воздуха) и механический (вибрация корпуса) шумы. Прежде чем приступать к выбору и покупке шумоглушителя, следует провести ряд подготовительных мероприятий, направленных на устранение шумов без использования дополнительных устройств.

Для этого проводится проверка работоспособности системы вентиляции с меньшим количеством оборотов устройства и выполняется его точечная балансировка. Если это никаким образом не снизило шум в системе, то проверяется правильность крепления вентилятора и при необходимости осуществляется замена виброоснований. И также можно переоборудовать участки воздуховода до и после вентилятора гибкими вставками из изоляционных материалов.

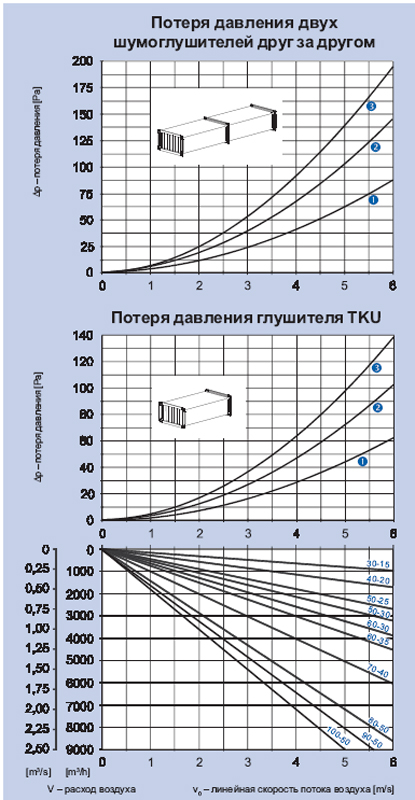

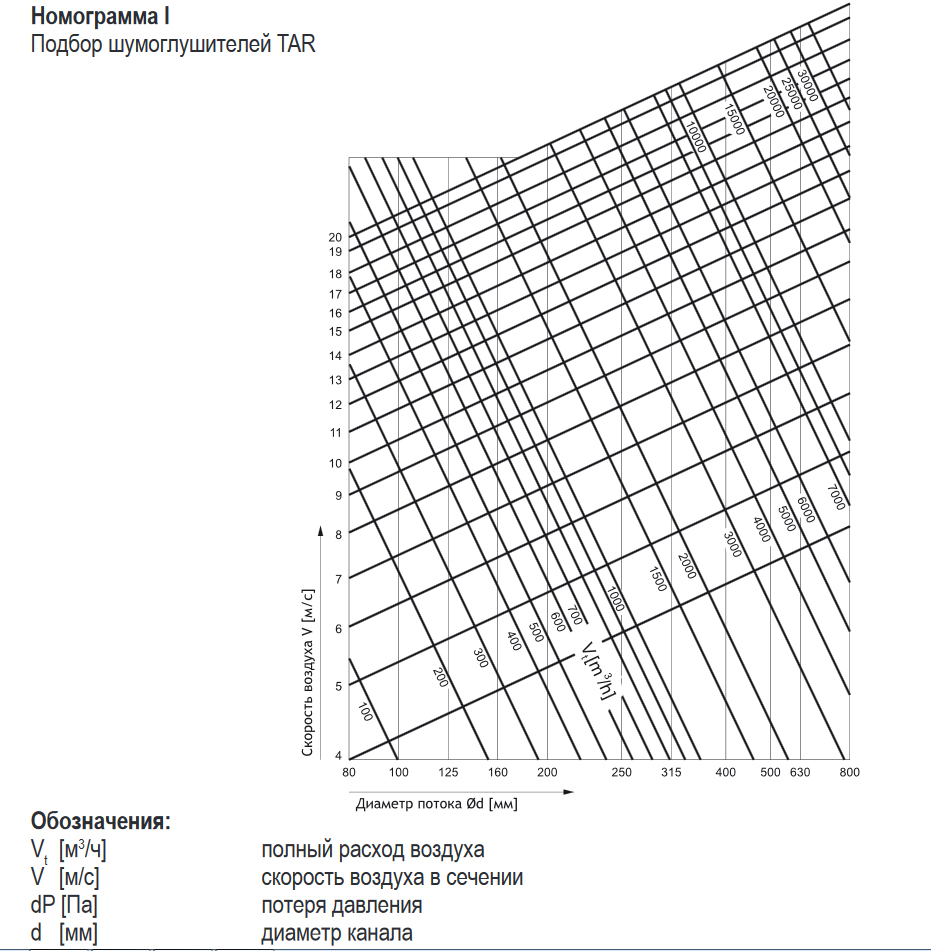

Эта номограмма поможет подобрать параметры шумоглушителя

Если описанных мер недостаточно, то можно смело переходить к выбору шумоглушителя. Для этого понадобится следующее:

1. Определить предельный уровень шума для вентилируемого помещения.
2. Измерить уровень шума, издаваемый вентилятором при работе в нормальном режиме.
3. Выяснить степень снижения звукового давления на различных участках воздуховода.
4. Определить уровень шума в месте расположения распределительной решётки (со стороны помещения).
5. Сравнить уровень в конечной точке с допустимым значением согласно СНиП.

Если этот показатель заметно выше, то на основе имеющихся данных выполняется акустический расчёт, позволяющий подобрать шумоглушитель с нужными характеристиками.

Следует отметить, что без соответствующих знаний акустический расчёт не провести. Поэтому для выполнения этих работ следует обратиться к специалистам, которые подберут шумоглушитель согласно СНиП или с учётом ваших требований.

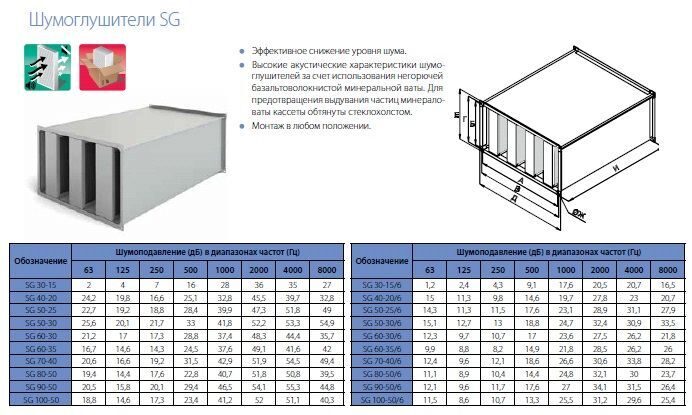

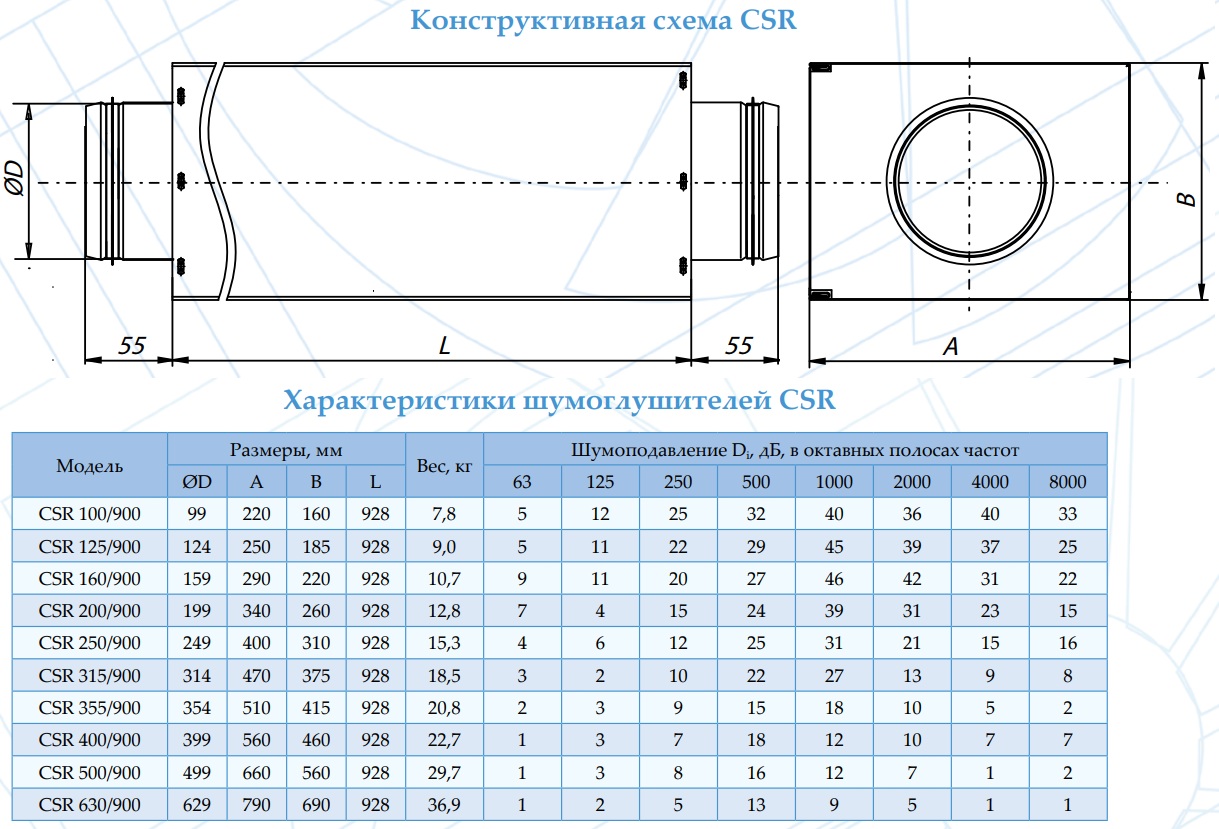

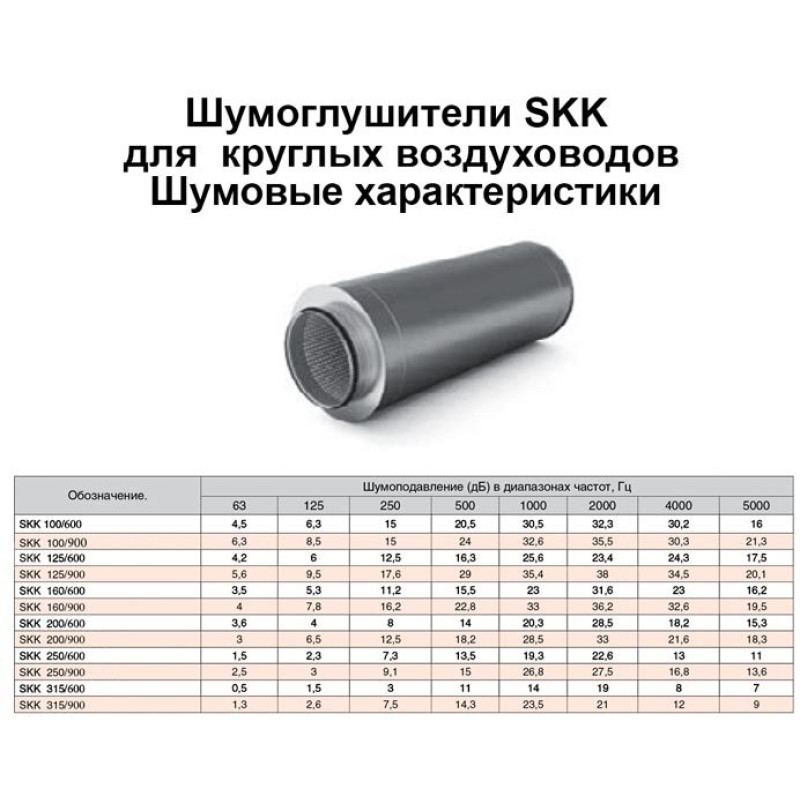

Таблица: величина шумоподавления в диапазонах частот

L = 500	d (mm)	80	100	125	160	200	250	315	400	500	630	800
	63	3	4	3	3	2	2	2	2	2	1
	125	10	8	7	6	6	6	4	4	3	2	1
	250	18	15	15	13	11	9	7	6	5	4	4
	500	28	25	20	18	16	15	12	11	7	6	6
	1000	32	32	32	26	21	21	16	15	12	10	9
	2000	33	33	32	31	26	24	19	17	12	10	9
	4000	26	23	22	18	15	13	11	10	8	6	5
L = 1000
	63	4	5	4	4	3	3	3	3	3	1
	125	14	11	10	9	9	8	6	5	4	3	2
	250	26	22	21	18	15	13	10	9	7	5	5
	500	40	34	32	25	21	21	17	15	10	8	8
	1000	48	46	46	38	31	28	26	22	16	14	13
	2000	48	48	48	45	38	32	28	25	18	16	14
	4000	40	33	31	26	21	19	16	14	12	9	7

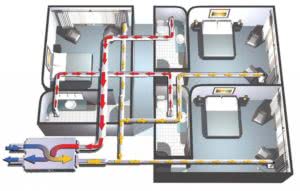

Основные методы снижения шума

работа вентиляции в квартире

Борьба с шумом начинается на этапе проектирования здания. Воздуховод между жилыми комнатами должен проходить по коридору и вспомогательным помещениям. Тогда в спальне и детской будут максимально комфортные условия для отдыха.

Количество колен следует сократить до минимума. Каждый поворот – это источник шума воздуха. Систему вентиляции следует проектировать таким образом, чтобы поток шел в одном направлении. Оптимальный вариант – от комнат к кухне и ванной комнате. Состыковку труб делают под острым углом. Сечение воздуховода по ходу увеличивается. Каждый перепад – изменение скорости движения воздуха и дополнительный свист.

Принудительная вентиляция должна усиливать естественное движение воздуха – более плотного к разряженному – перепад по высоте, горячего в сторону холодного.

Уже работающая вентиляция исправляется звукоизоляцией шумных конструкций и установкой в наиболее проблемных местах специальных элементов.

Звукоизоляция

звукоизоляция воздуховода

Звукоизоляция вентиляции проводится устранением основных источников шума и закрытием всей конструкции специальных изолирующим материалом.

1. Закрепить все доступные детали вытяжной системы. Они перестанут дребезжать – вибрировать.
2. В местах соединения труб установить резиновые прокладки.
3. Обмотать короба и воздуховоды снаружи звукопоглощающим материалом. Закрепить его.

В местах, где конструкция плотно прилегает к стене или потолку, звукоизолирующими материалами покрывают только открытые части вентиляционных элементов.

Места, где работают канальные установки, также изолируются снаружи. Предварительно выводится наружу шнур питания. Нельзя оставлять его под звукоизоляцией.

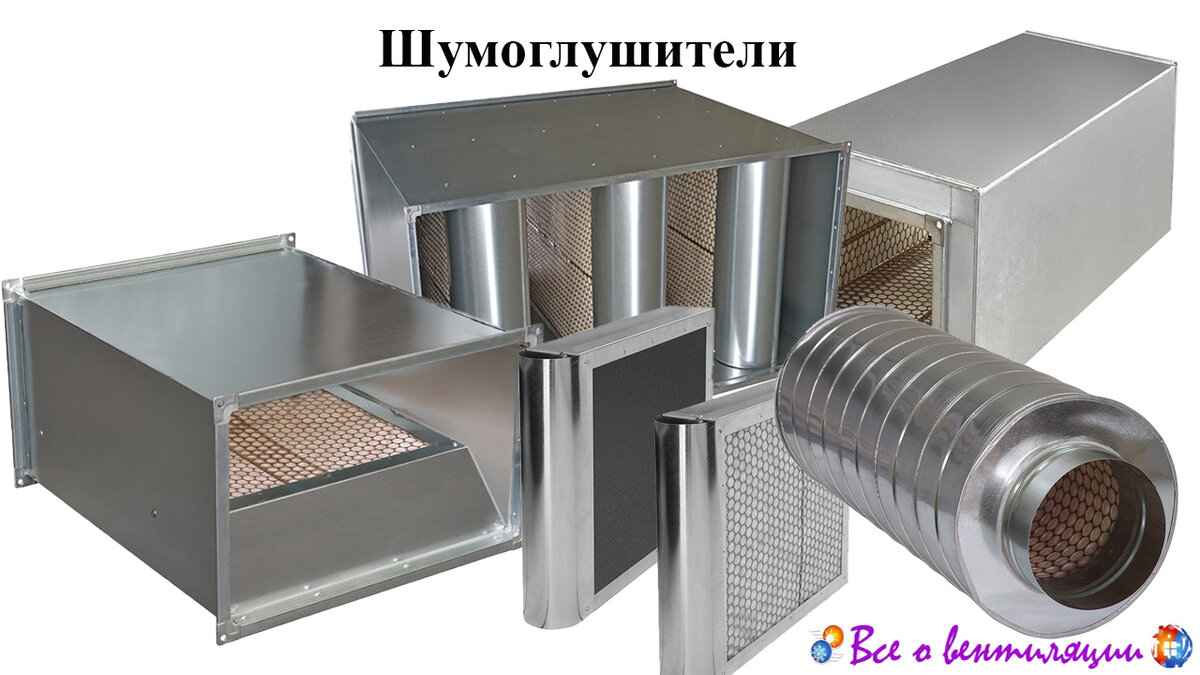

Шумоглушители

шумоглушители системы вентиляции

Для снижения аэродинамического шума устанавливаются шумоглушители. Они имеют стандартные размеры и приобретаются в магазине готовыми. В систему монтируются во время строительства, на этапе создания межэтажных перекрытий. Можно установить в действующих домах во время капитального ремонта.

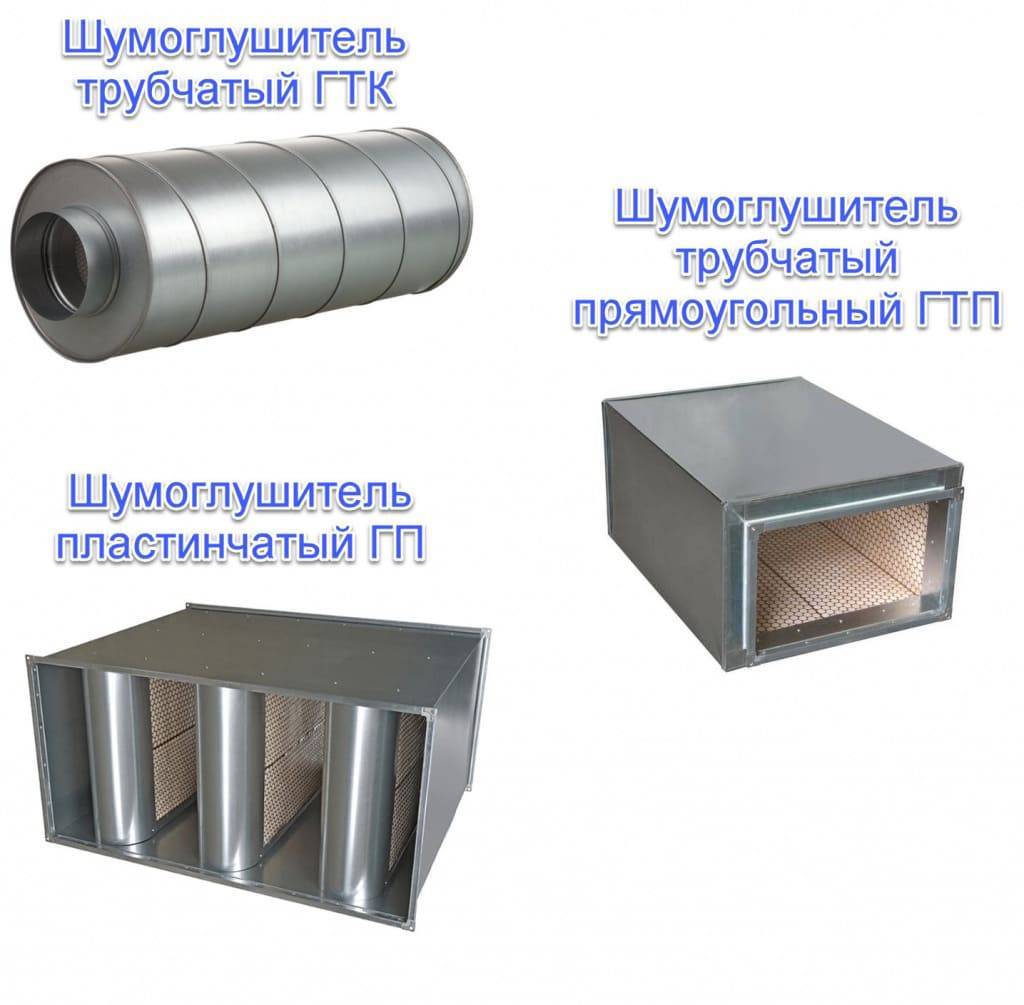

Шумоглушители выпускаются трех видов:

• трубчатые прямоугольные;
• трубчатый с круглым сечением;
• пластинчатые.

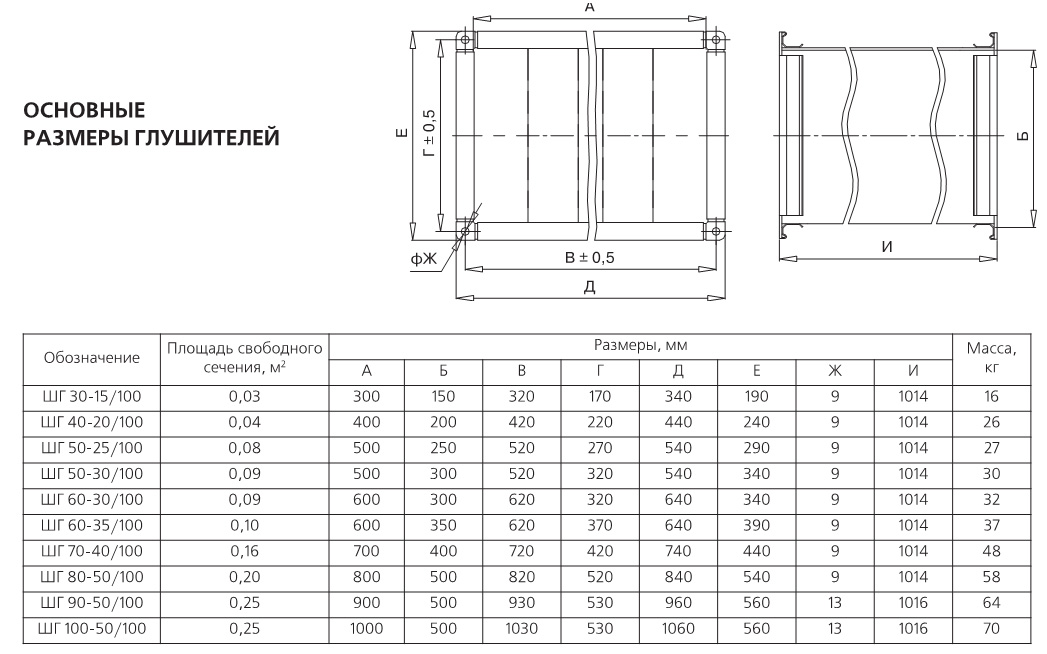

Прямоугольные глушители имеют металлический корпус по размеру соответствующий стандарту вытяжной трубы. Сверху металлический кожух. Он удерживает прокладку из мягкого материала от деформации и разрушения. Между ними помещена диафрагма, гасящая звуковые колебания и одновременно поглощающая шум. Она сделана из технической ваты или волокнистого материала.

Прямоугольные глушители устанавливаются чаще всего в системы вентиляции промышленных предприятий, торговых центров, спортивных сооружений для снижения уровня шума на определенном участке.

трубчатые шумоглушители

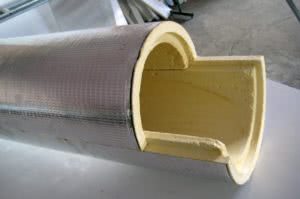

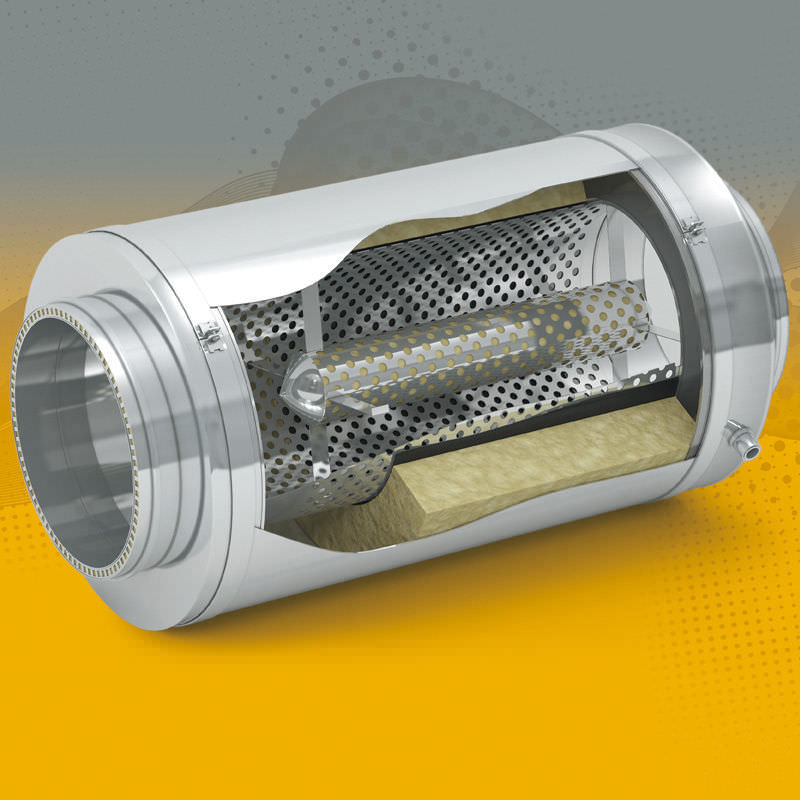

Трубчатые конструкции также трехслойные. Их наружная оболочка может быть образована навивкой металлической ленты на крупных деталях. Мелкие изделия имеют корпус из металлической или пластиковой трубы. Перфорированная внутренняя поверхность гасит скорость движения воздуха и, соответственно значительно снижает уровень шума. Окончательно гасит звук волокнистая прокладка.

Трубчатые конструкции создавались для вентиляции жилых домов. Они используются в естественных системах, и с принудительной подачей воздуха.

Пластинчатые шумоглушители устанавливаются в местах проведения воздуховодов большого сечения. Они внутри разделены на сектора стенками из перфорированного металла. Проходя через них, воздух теряет свою скорость. Уровень шума значительно снижается.

Как сделать устройство своими руками?

Изготовить изделие можно самостоятельно. Для этого понадобится оцинкованная труба, утеплитель, пластиковые хомуты, пистолет заклепочный, шиферный гвоздь, молоток и пассатижи.

Технология изготовления:

1.  На отрезке трубы делают перфорацию, отступая от краев по 100 мм. Расстояние между отверстиями – 10 мм.
2. Базальтовый материал укладывают на перфорированный участок толщиной 50 мм. По краям отступают 80 мм.
3. Звукоизоляцию стягивают четырьмя хомутами. На одном конце трубы отступают 60 мм, чертят линию по окружности и делают надрезы.
4. Каждый надрез сгибают к центру под углом в 90 градусов. На каждом загибе делают отметку, отступают от края. Сгибают под углом 90 градусов вдоль трубы.
5.  Заготовки вставляют друг в друга.
6.  С другого конца делают аналогичные надрезы.
7. Готовое изделие устанавливают в разрыв воздуховода. Закрепляют хомутами.

На что обращают внимание при установке шумоглушителя своими руками

Правил по установке устройства нет

Но есть некоторые тонкости, на которые необходимо обратить внимание:

1. Установка возможна на все виды и типы вентиляции здания. С помощью данного прибора, можно обустроить защитой от шума как приточную, так и вытяжную вентиляцию.
2. При определении места монтажа, не следует полагаться только на слух. Для этого необходимо выполнить ряд замеров уровня шума в помещении. Только после этого можно определять вид устройства и место его установки.
3. Для большей шумоизоляции возможна установка дополнительного слоя звукоизоляции снаружи глушителя. Для этого его обматывают снаружи еще одним слоем изоляции, закрепляя ее на клей.
4. При возможности прохода через воздуховод твердых частиц, необходимо предусмотреть установку надежных фильтров, перед устройством шумоподавления.

При выборе лучшего варианта для помещения, необходимо выполнить целый ряд довольно сложных расчетов: для определения условий нормальной совместной работы вентилятора, трубопровода вентиляции и встроенного в него прибора шумоподавления. Для производства устройства применяется достаточно сложное промышленное оборудование и станки.

Но всегда остается место для творчества. Поэтому, изготовить надежный, пускай и немного уступающий по качеству, прибор подавления шума, вполне можно своими руками.

Выбор шумоглушителя — на что обращать внимание

При подборе устройства обращайте внимание на следующие основные параметры устройства, которые должны соответствовать условиям эксплуатации сети:

• Максимально допустимая скорость воздуха и его температура.
• Возможное наличие примесей в воздушном потоке.
• В каком положении необходимо монтировать шумоглушитель, некоторые универсальные модели можно устанавливать как в вертикальном, так и в горизонтальном положении.

Кроме этого обязательно выбирайте модели с соответствующими сечению воздуховода размерами, от этого во многом зависит эффективность работы устройства.

Виды шумоглушителей для вентиляции

Шумоглушители для вентиляционных систем — это специальные устройства, предназначенные для уменьшения уровня шума, возникающего при работе вентиляционного оборудования. В зависимости от конструктивных особенностей и способа установки, шумоглушители могут быть различных типов.

1. Воздушные шумоглушители

Воздушные шумоглушители предназначены для установки на приточные и вытяжные вентиляционные каналы. Они обеспечивают эффективное поглощение шума, который возникает в процессе передвижения воздушного потока. Воздушные шумоглушители состоят из звукоизолирующих материалов и специальной акустической конструкции, которая позволяет эффективно поглощать звуковую энергию.

2. Приточные и вытяжные шумоглушители

Приточные и вытяжные шумоглушители предназначены для установки непосредственно в вентиляционные устройства, такие как вентиляционные коробки и камеры. Они обеспечивают эффективное снижение уровня шума, который возникает при выдувании или втягивании воздуха. Приточные и вытяжные шумоглушители включают в себя звукоизолирующие материалы, а также специальные решетки и перегородки для рассеивания звуковой энергии.

3. Канальные и рекуперативные шумоглушители

Канальные и рекуперативные шумоглушители устанавливаются непосредственно в систему вентиляционных каналов. Канальные шумоглушители предназначены для снижения шума передачи, который возникает при передвижении воздушного потока по каналам. Рекуперативные шумоглушители используются в системах рекуперации тепла и обеспечивают эффективное снижение шума, который возникает при работе рекуператора.

4. Ротационные шумоглушители

Ротационные шумоглушители применяются для шумоизоляции вытяжных вентиляторов. Они обеспечивают снижение шума, возникающего при вращении вентиляторных лопастей. Ротационные шумоглушители устанавливаются непосредственно на вентиляторы или на вентиляционные каналы, через которые проходит выдуваемый воздух.

Выбор конкретного типа шумоглушителя зависит от технических особенностей вентиляционной системы, а также требуемого уровня шумоизоляции. При установке шумоглушителей необходимо учитывать рекомендации производителя и соблюдать правила безопасности, чтобы обеспечить эффективную работу системы вентиляции и минимальный уровень шума.

Выбор устройства для бытовой вентиляции

В процессе работы вентилятора возникает аэродинамический (давление воздуха) и механический (вибрация корпуса) шумы. Прежде чем приступать к выбору и покупке шумоглушителя, следует провести ряд подготовительных мероприятий, направленных на устранение шумов без использования дополнительных устройств.

Для этого проводится проверка работоспособности системы вентиляции с меньшим количеством оборотов устройства и выполняется его точечная балансировка. Если это никаким образом не снизило шум в системе, то проверяется правильность крепления вентилятора и при необходимости осуществляется замена виброоснований. И также можно переоборудовать участки воздуховода до и после вентилятора гибкими вставками из изоляционных материалов.

Эта номограмма поможет подобрать параметры шумоглушителя

Если описанных мер недостаточно, то можно смело переходить к выбору шумоглушителя. Для этого понадобится следующее:

1. Определить предельный уровень шума для вентилируемого помещения.
2. Измерить уровень шума, издаваемый вентилятором при работе в нормальном режиме.
3. Выяснить степень снижения звукового давления на различных участках воздуховода.
4. Определить уровень шума в месте расположения распределительной решётки (со стороны помещения).
5. Сравнить уровень в конечной точке с допустимым значением согласно СНиП.

Если этот показатель заметно выше, то на основе имеющихся данных выполняется акустический расчёт, позволяющий подобрать шумоглушитель с нужными характеристиками.

Следует отметить, что без соответствующих знаний акустический расчёт не провести. Поэтому для выполнения этих работ следует обратиться к специалистам, которые подберут шумоглушитель согласно СНиП или с учётом ваших требований.

Выбор устройства и места монтажа

Все модели рассчитаны на определенные параметры эксплуатации. Предварительно потребуется определиться с типом вентиляции и местом монтажа. Кроме универсальных моделей глушителей встречаются специализированные варианты, которые могут монтироваться только в одном положении или в определенной системе.

Дополнительно рассчитывается максимальная мощность и производительность узла. Для промышленных объектов не используют бытовые варианты. Также нет необходимости устанавливать мощное устройство на обычную вытяжку.

В большинстве случаев выбор устройства происходит по нескольким характеристикам, включая конфигурацию, способ монтажа, а также мощность. Но на модели, которые устанавливаются на входы в приточные каналы также потребуется устанавливать и фильтрационные устройства.

При небольшой бытовой системе применяется камера шумоглушения для вентилятора, что станет бюджетным вариантом при слабой по мощности вытяжке.

Заключение

Борьба с шумом — один из важный вопросов, который нельзя забывать при проектировании и устройстве вентиляции на любом объекте с постоянным пребыванием людей. Для снижения уровня шума от работающего вентилятора в канале и, как следствие, в помещении, применяют канальные шумоглушители. Они различаются по длине, сечению и конструкции.

Стандартно в системе вентиляции предусматривают два шумоглушителя: непосредственно до и после вентилятора. Такой подход позволяет существенно понизить уровень шума в обслуживаемых помещениях, в помещениях с вентиляционным оборудованием и от уличной наружной решетки.
