Стропильная система: устройство и элементы, виды и размеры, установка

При выборе вида стропильной системы приходится учитывать немало разносторонних критериев

Кровельная конструкция также всегда является завершающим архитектурным элементом экстерьерного оформления строения, своим видом поддерживая его стилистическое направление. Тем не менее, конструктивные особенности стропильных систем в первую очередь должны соответствовать требованиям прочности и надежности, которым должна соответствовать крыша, и лишь затем уже – эстетическим критериям.

Каркас стропильной системы формирует конфигурацию и угол наклона крыши. Эти параметры во многом зависят от природных факторов, характерных для конкретного региона, а также от желания и возможностей домовладельца:

Количество осадков в разные периоды года.
Направление и средняя скорость ветра в местности, где будет возводиться постройка.
Планы по применению пространства под крышей – обустройства в нем жилых или нежилых помещений, или же использования его лишь в качестве воздушной прослойки для термоизоляции расположенных ниже помещений.
Разновидность планируемого материала кровельного покрытия.
Финансовые возможности домовладельца.

Атмосферные осадки и сила потоков ветра дают весьма чувствительную нагрузку на строение кровли. Например, в регионах с обильными снегопадами не стоит выбирать стропильную систему с небольшим углом наклона скатов, так как снеговые массы будут задерживаться на их поверхности, что может привести к деформации каркаса или кровельного покрытия или к протеканиям.

Если же местность, где будет производиться стройка, славится своими ветрами, то лучше выбирать конструкцию с небольшим уклоном ската, чтобы случающиеся резкие порывы не сорвали отдельных элементов крыши и кровли.

Детали и узлы стропильных систем

В зависимости от выбранного вида стропильной системы, используемые элементы конструкции могут значительно разниться, однако, существуют детали, которые присутствуют и в простых, и в сложных системах крыш.

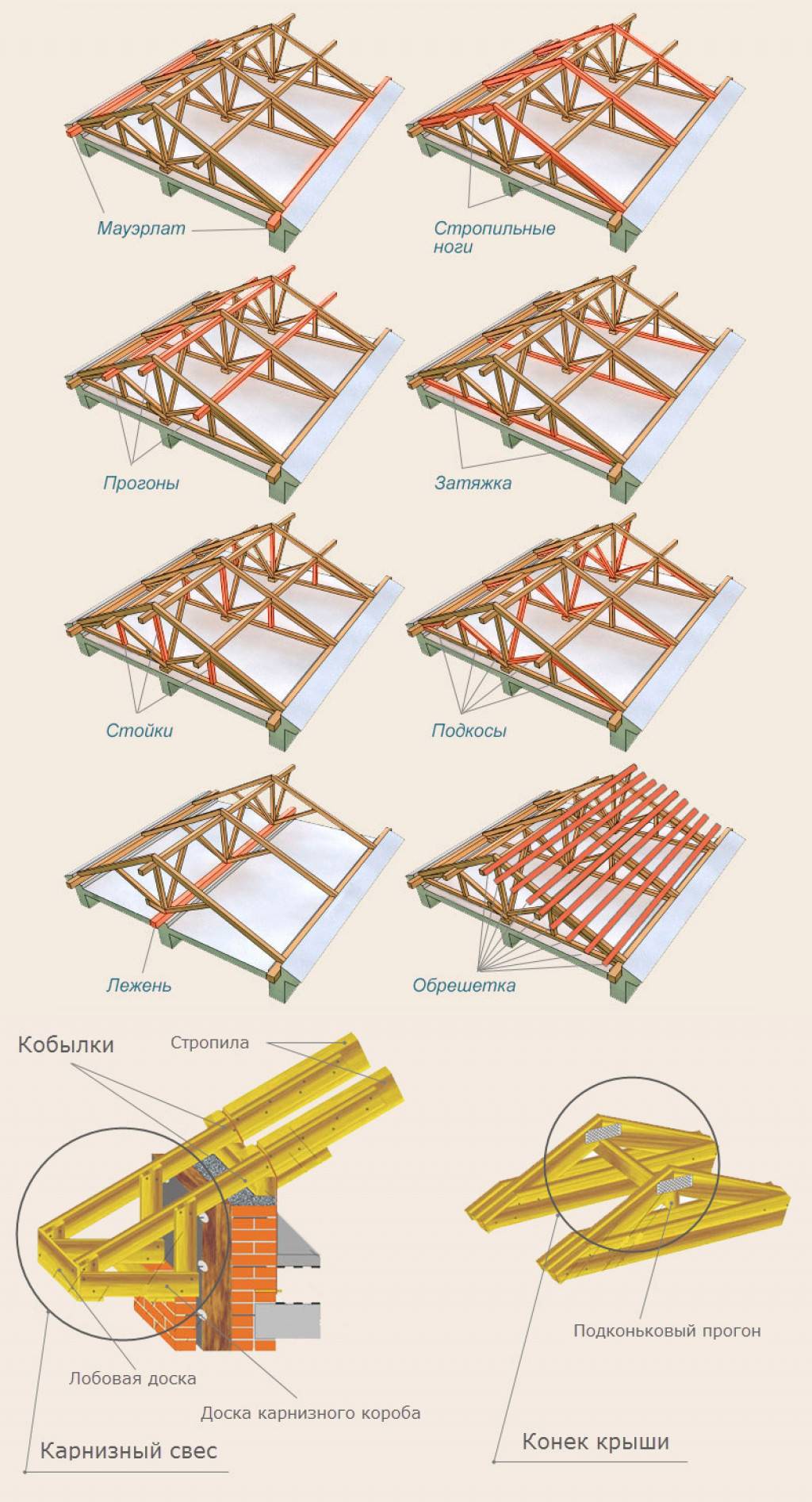

Основные элементы стропил

Состоит каркас из таких частей:

Мауэрлат. Опорный брус, принимающий на себя вес объемной конструкции и равномерно распределяющий его на несущие поверхности.
Стропильная нога. Предназначена для образования формы кровли и крепления внешнего покрытия.
Прогон. Соединяет ноги стропил в верхней и нижней части, замыкая их в треугольник.
Затяжка. Предотвращает растяжение фермы, устанавливается в средней ее части.
Стойка. Служит опорой для удерживающего стропила бруса.
Подкос. Поддерживает стропило, перенося нагрузку на основу опоры.
Обрешетка. Конструкция, имеющая решетчатую или монолитную поверхность. Предназначена для крепления накрывного материала.
Кобылки. Брус, который прибивается к стропилу для образования свеса. На досках делается небольшой вырез для фиксации на брусе.

Проектирование и монтаж симметричной двухскатной кровли

Для основательных домов со сложной геометрией требуется профессиональный проект, где будут учтены различные факторы: роза ветров, статистика осадков, местоположение здания, используемые материалы и т.д. На коленке такой проект создать крайне сложно.

Снег не удержится под таким углом

Однако если же нужно спроектировать и самостоятельно построить небольшую кровлю для своего загородного домика, без каких либо изысков и сложных дизайнерских решений, то нужно лишь придерживаться некоторых общеизвестных истин и правил:

Чем выше кровля, тем больше ветровая нагрузка. Чем ниже – тем выше снеговая
Выше крыша – больше чердачное пространство, а соответственно и полезное
Стандартный шаг между стропилами 60 см между осями последних
Для стропил используют доску 150х50мм, брус для опор 100х100мм., маурлаты из бруса не менее 150х150мм
Чем дешевле доска, тем больше геометрическая погрешность (около 1 см)
Стропила и опоры допускается наращивать
Чем длиннее используемая доска, тем больше нужно развязок и ригелей
На соединительные узлы действует две основные силы: на сдвиг и на отрыв
Стропило надёжней держится, если в нём сформировать посадочное место
Специальные крепёжные шурупы – вещь отличная, но дорогая. Гвозди и скобы недороги и прошли проверку временем, жало последних нужно загибать
Болтовым крепежом конёк стропил не стягивают – со временем может лопнуть
Дерево не любит лежать на кирпиче или камне, – оно со временем превратится в труху. Гидроизоляция не уберёт мостик холода, нужна теплоизоляция – тогда конденсата не будет
Свежесрубленный сруб даёт усадку, поэтому не следует жёстко фиксировать стропила (делать в них посадочные места) к маурлату, иначе конёк крыши уведёт

Порядок монтажа «классического» навесного варианта

Анкера справятся

Работа с монтажом не сложная, с ней может справиться два человека. Что нельзя сказать о подготовке и транспортировке материала на место.

Прежде всего, по периметру несущих стен укладываются маурлаты (по уровню). Между кирпичной стеной и деревянным брусом укладывают теплоизолирующий материал, чтобы убрать мостик холода, тем самым удаляя возможность возникновения на стыке камня и дерева конденсата. Это убережёт древесину от гниения, а кирпич от разрушения.

В качестве крепежа могут выступать:

болтовые шпильки, заранее зафиксированные в стену
анкерные болты, закрепляемые непосредственно по месту
металлические армированные П-пояса или обычная металлическая проволока, стянутая монтажкой

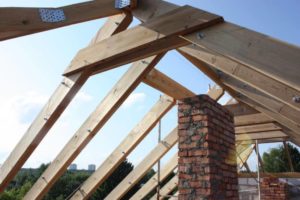

Монтаж стропильной системы

После наступает этап подготовки стропил: подгонка по длине и формирование посадочных мест для маурлата. Поскольку конькового прогона в этой технологии не предусмотрено, а на весу проделывать манипуляции с разметкой проблематично, — всё равно ошибёшься, и плоскость получится волнообразная, – то формируют временный прогон из 50й доски.

С помощью шнура отбивают середину потолочного пространства и по уровню устанавливают временные бабки, к которым пришивают 50ю доску. Следует учитывать все размеры, чтобы коньковая доска была выставлена ровно посередине и на необходимую высоту. По ней будут размечаться и выставляться все пары стропильных ног.

Сначала прогон, а потом остальное

Приставляя каждую доску к прогону и маурлату делается разметка для пропила посадочных мест. Для ускорения работ на данном этапе, можно использовать ранее подготовленный трафарет. Для его изготовления можно использовать угольник «Свенсона».

Конёк формируется упором друг в друга парных стропил. Для этого приставив пару по месту, с помощью уровня по оси прогона чертят перпендикуляр на одной доске. После отпила, приставляют её обратно и по ней делают разметку на второй доске. Отпиливают, устанавливают обратно и сколачивают доски.

Разметка доски

После монтажа каждой пары устанавливают верхний ригель. Для чего приставляют доску на необходимой высоте, выставляют по горизонтали по уровню, размечают и делают в этом месте пропил для посадочного места, пришивают, лишнее спиливают.

Запил делается только для несущего ригеля. Для остальных затяжек эта операция не обязательна, достаточно использовать гвозди и скобы.

Шаг между осями стропильных ног составляет 60 см.

Дальнейшие действия по формированию кровельного «скелета» аналогичны».

Также для облегчения понимания принципа монтажа рекомендуется ознакомиться со следующим информативным роликом:

Строительство каркасного дома. Стропильная система. Строй и Живи

Почему стропильные системы двухскатной крыши так популярны? Обзор преимуществ и ключевых отличий (Фото & Видео)

Капельный полив: пошаговый монтаж системы своими руками из готовых материалов, пластиковых бутылок (Фото & Видео)

Конструкция стропил двускатной крыши

Есть два главных типа стропильных систем для двускатной крыши: наслонная и висячая. В первом случае имеются центральные опоры, упирающиеся в продольную внутреннюю перегородку здания. Во втором случае таких опор нет и чердачное пространство свободно. В устройстве стропильной системы двухскатной крыши можно выделить некоторые основные детали, изготовленные из брусков различного сечения:

мауэрлат служит для передачи нагрузки всей крыши на внешние стены здания. Он имеет вид квадратного в сечении бруса со стороной от 100 до 150 мм. К кирпичным или бетонным стенам его крепят с помощью анкеров, а в случае деревянных стен, роль мауэрлата могут играть брусья или бревна верхнего ряда внешних стен. В такой ситуации крепление стропил к мауэрлату производится сразу же без дополнительных элементов;

Элементы конструкции стропильной системы

стропильная нога – это наклонная балка из бруска с сечением 150х50 мм, соединяющая конек и мауэрлат. На этот элемент ложится основная нагрузка всей кровли, поэтому стропильные ноги нужно располагать на расстоянии 60-120 см. между собой, в зависимости от вида материала для кровли и планируемых нагрузок;
лежень представляет собой брус, аналогичный мауэрлату, лежащий на внутренней перегородке. В него опираются центральные стойки. У висячей стропильной системы двухскатной крыши, устройство которой несколько отличается от наслонной, этот элемент отсутствует;
затяжка соединяет между собой две противоположные стропильные ноги в висячей системе, образуя вместе с ними треугольник. Служит для того, чтобы они не разъехались;

Стропила двускатной крыши

стойки подпирают конек и упираются в центральную несущую стену здания. Они принимают часть нагрузки всей кровли и передают на стену. Изготавливают стойки из бруса;
подкосы соединяют стропильные ноги с жесткими несущими элементами: стойками и затяжками. Это в несколько раз увеличивает жесткость конструкции;
обрешетка набивается на стропила двускатной крыши сверху. Делают ее из досок толщиной до 30 мм. Может быть сплошной, разреженной и из листовых материалов. Обрешетка несет функцию опорной плоскости для кровли, а также придает дополнительную жесткость всей стропильной системе двухскатной крыши. Устройство обрешетки того или иного типа зависит от требований, предъявляемых к кровельному материалу;

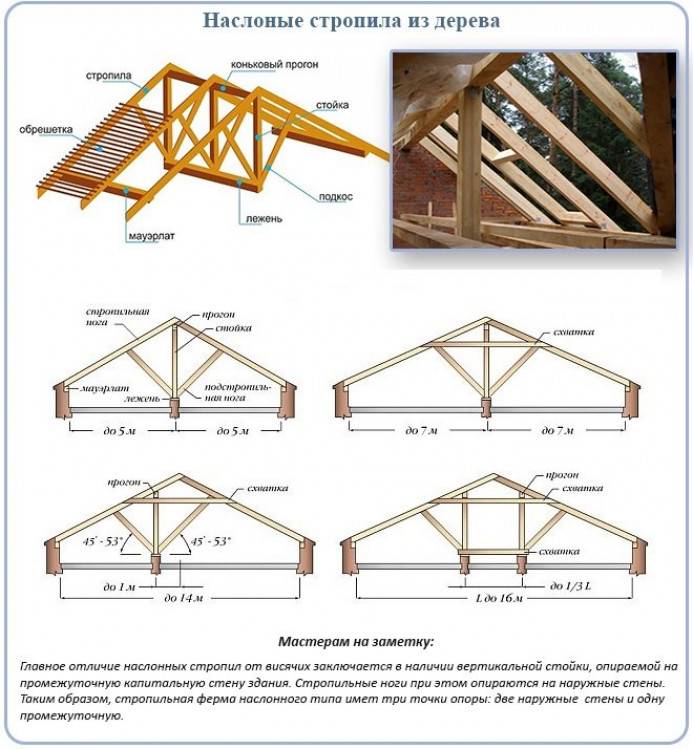

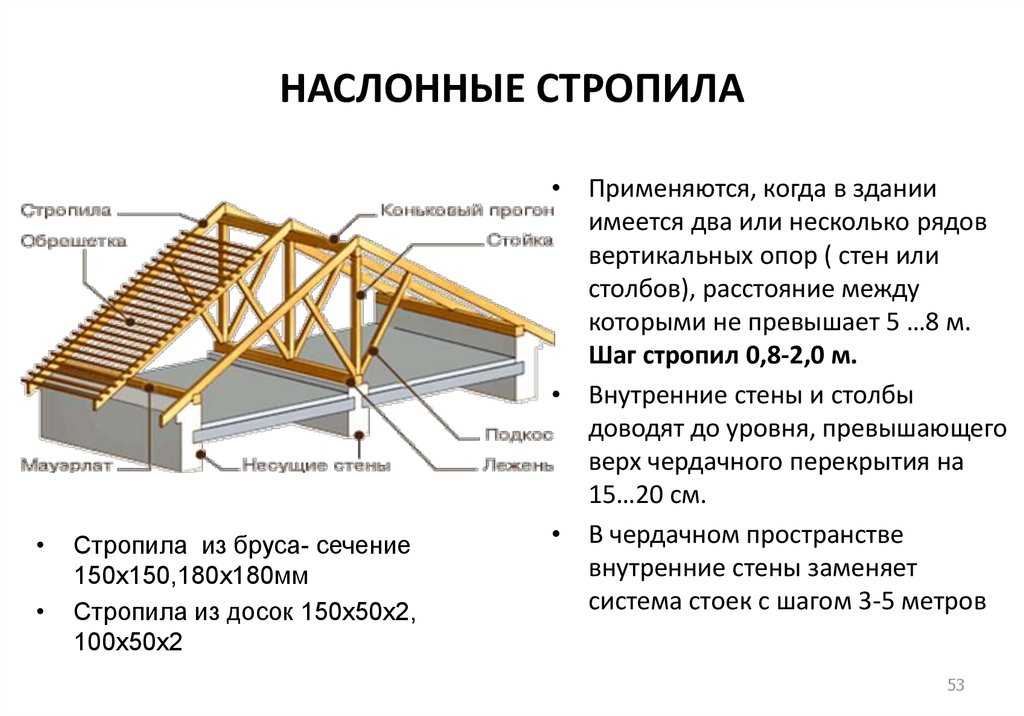

Стропильные системы наслонного типа

конек – это брусок, соединяющий все стропильные ноги в местах их крепления друг к другу в верхней части крыши. Он имеет горизонтальное расположение;
свесом называется, выступающая за стены до 40 см, часть стропильных ног. Он нужен для того, чтобы дождевая вода не мочила стены;
кобылки – это дощечки, прибиваемые к стропильным ногам в случае отсутствия свеса. Они играют роль удлиняющих элементов.

Стропильные системы висячего типа

Общая характеристика правильной стропильной системы

Стропильная система — это каркасная конструкция, которая представляет собой основу кровли здания. Она должна быть правильно спроектирована и установлена, чтобы обеспечить долговечность и безопасность конструкции. Проанализируем некоторые ключевые аспекты правильной стропильной системы.

Конструктивные элементы стропильной системы

Составляющими стропильной системы являются стропила, которые могут быть различных форм и размеров в зависимости от типа кровли. Они обычно сделаны из дерева или металла и обеспечивают поддержку кровельного покрытия. Дополнительные элементы могут включать в себя латы и контр-латы, которые устанавливаются перпендикулярно стропилам для дополнительной поддержки.

Прочность и устойчивость

Стропильная система должна быть достаточно прочной, чтобы выдержать нагрузки от ветра, снега и других внешних воздействий, а также вес кровельного покрытия. Прочность и устойчивость системы зависят от правильного расчета и выбора материалов.

Монтаж и крепление стропильной системы

Установка стропильной системы должна производиться согласно проекту и с использованием надлежащих методов крепления

Важно обеспечить правильное расположение и углы наклона стропил, а также равномерное распределение нагрузок

Вентиляция и изоляция

Правильная вентиляция и теплоизоляция — ключевые факторы для предотвращения проблем, таких как скопление влаги и потеря тепла. Вентиляционные зазоры обеспечивают циркуляцию воздуха, а теплоизоляционные материалы помогают удерживать тепло внутри здания.

Адаптация под кровельные материалы

Стропильная система должна быть спроектирована и установлена в соответствии с выбранными кровельными материалами. Вес, размеры и форма материалов кровли влияют на конструкцию и установку стропильной системы.

Предотвращение возможных проблем

К долгосрочным проблемам, которые могут возникнуть в стропильной системе, относятся гниение, коррозия и повреждение от вредителей. Правильная конструкция, использование адекватных материалов и регулярное техническое обслуживание помогают предотвратить эти проблемы.

Учёт климатических особенностей региона

Особенности региона, такие как климат, уровень осадков и снеговая нагрузка, влияют на конструкцию стропильной системы и выбор материалов. Учет этих особенностей важен для обеспечения долговечности и функциональности системы.

Монтаж

Строительство начинают с возведения наклонного каркаса и дальнейшей сборки по частям. Уложенный по периметру мауэрлат прикрепляется к гаражным стенам с помощью анкерных болтов.

В этом случае лучше установить дополнительную изоляцию, уложив заранее на стену прокладку из рубероида. Затем приступают к стропильной системе.

Следует заготовить брус, длина которого соответствует длине отрезка между расположенными напротив гнездами подпорного бруса. Опору прикрепляют в середине перпендикулярно.

Длина опоры и будет требуемой высотой конька кровли.

Установка стропильных ног производится на уровне конька. Чтобы точно и быстро соединить всю систему с кровельным каркасом, надо отметить на нижних концах врубку подпорного бруса.

Гнезда стыка делаются заранее. Для правильного закрепления стропильных ног их нужно оставить немного длиннее необходимого размера (на 30–50 см).

С целью четкого выполнения работы рекомендуется натянуть шнур. Пары по краям устанавливают с соблюдением шага от 0,6 до 1,2 м. Соединительная планка закрепляется ниже конька.

Обрешетку надо прибивать в направлении, строго перпендикулярном направлению стропил. Плотность обрешетки определяется выбранным в качестве кровельного покрытия материалом на начальном этапе работ, еще при проектировании.

Затем приступают к гидроизоляции и покрытию всей конструкции. На этом процесс монтажа завершается.

Установка стропил для двухскатной крыши своими руками

Укладка мауэрлата на стены

Этот элемент крепится на несущей стене по всей ее протяженности. Если речь идет о бревенчатом доме, то мауэрлатом может служить верхний венец. Для зданий из газобетона или кирпича потребуется мауэрлат, равный длине стены. Иногда эту деталь можно укладывать между стропилами.

При недостатке длины материала для мауэрлата можно срастить несколько кусков. При этом края запиливают под 90º и стыкуют с помощью болтов – проволока, нагели или гвозди не годятся.

Есть два способа укладки мауэрлата поверх несущей стены:

симметрично по центру;
со смещением в нужную сторону.

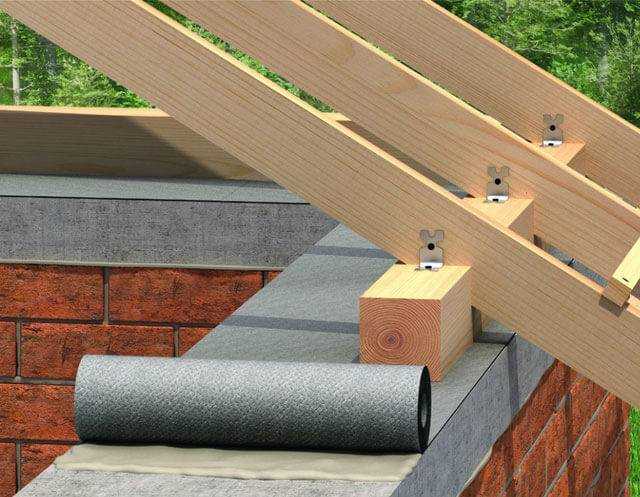

Монтаж мауэрлата выполняется на предварительно уложенный гидроизоляционный слой из рубероида. Это защитит древесину от гниения.

Стоит ответственно отнестись к процессу крепления мауэрлата, поскольку при сильном ветре он должен выдерживать особенно большую нагрузку.

В качестве креплений для мауэрлата можно использовать такие расходники:

Анкера, которые незаменимы для монолитных материалов.
Деревянные нагели. Эти детали применяются в домах из бруса и бревен, хотя к ним требуются дополнительные крепления.
Скобы.
Арматура или специальные шпильки. Такой вариант предпочтителен для построек из пено- или газобетона.
Вязальная или стальная проволока – это вспомогательный крепежный элемент, применяемый практически всегда.

Сборка ферм или стропильных пар

Сборка ферм может быть выполнена одним из методов:

Брусья для стропил собираются и крепятся прямо на крыше здания. Этот процесс довольно трудоемок, поскольку все замеры, подрезку и сцепку брусьев придется делать на высоте. Однако можно обойтись своими силами, без привлечения техники.
Фермы или стропильные пары можно закрепить на земле, а потом готовые элементы поднять на крышу здания. С одной стороны – это упрощает процесс установки стропил, а с другой – из-за большого веса конструкции ее подъем наверх потребует наличия специального оборудования.

Обратите внимание, что начинать сборку стропильных пар стоит только после нанесения разметки. А если заранее изготовить шаблон, для которого взять две доски, равные длине стропил, и соединить их между собой, то тогда все пары получатся абсолютно одинаковыми

Монтаж стропил

После сборки и подъема на высоту выполняется установка стропил двухскатной крыши деревянного дома. Чтобы зафиксировать их на мауэрлате, в нижней части стропил делают запилы. Первыми устанавливают две фермы с противоположных концов крыши.

После этого между стартовыми парами натягивают веревку, по которой будут выравнивать все остальные стропильные фермы и устанавливать конек.

Теперь можно монтировать оставшиеся пары с соблюдением расчетного шага между ними. В тех случаях, когда сборку пар производят непосредственно на крыше, между двумя торцевыми фермами крепят коньковый прогон. На него впоследствии и производят установку стропил.

Порядок установки половинок стропил согласно мнениям профессионалов может отличаться. Некоторые предпочитают укладывать брусья в шахматном порядке, чтобы не перегружать фундамент и стены в процессе работы. Другие склоняются к последовательной установке пар стропил. Как бы то ни было, стропильные ноги могут нуждаться в подпорках и стойках – все зависит от размеров крыши и формы ферм.

Крепление конька

Конек – это элемент, который образовывается посредством крепления стропил в верхней точке. Как только все детали стропильной системы для двухскатной кровли будут установлены, следует выполнить капитальное закрепление всех элементов конструкции.

Установка обрешетки

Наличие обрешетки является обязательным при строительстве любой крыши. Она не только поддерживает кровельный материал и позволяет его надежно закрепить, но и дает возможность перемещаться по крыше в процессе работы.

Расстояние между отдельными досками выбирают, исходя из типа кровельного материала:

мягкая кровля укладывается на сплошную обрешетку без зазоров;
для металлочерепицы нужна обрешетка с шагом в 35 см (между двумя нижними рядами – 30 см);
шифер и профнастил можно укладывать на обрешетку с шагом в 44 см.

Итоги

Таким образом, чтобы собрать стропильную систему для крыши с двумя скатами, следует учесть много нюансов и предусмотреть любые возможные осложнения. Надеемся, что наши советы помогут вам справиться с этой нелегкой задачей и создать качественную и долговечную крышу для вашего дома.

Какие стропила можно применять?

Висячие элементы. Они устанавливаются таким образом, что опираются только на внешние стены строения, поэтому полностью отпадает необходимость применять промежуточные опоры. В этом случае получается распирающее усиление, которое передается на стены и основание дома. Чтобы понизить такую существенную нагрузку, применяются затяжки из металла или дерева, которые устанавливаются у основания стропил. Наиболее часто висячие стропила используются в том случае, если строится дом с мансардным помещением. Также они считаются оптимальным выбором для строения, в котором пролеты равны примерно 10 мм.
Наклонные стропила. Они используются в тех сооружениях, где имеется промежуточная столбчатая опора или несколько несущих стен. В этом случае, нижняя часть элементов крепится к внешним стенам строения, а вот в середине они фиксируются к несущему столбу. Довольно часто применяются и наслонные и висячие стропила в доме, поскольку это обеспечивает получение прочной, надежной и долговечной стропильной системы.

Висячий вариант исполнения стропил в доме

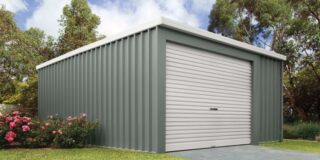

Особенности крыш для гаража и их виды

Конструкция крыши гаража зависит от предпочтений владельца

Для гаража не нужен особый запас прочности и высокий уровень экологичности применяемых материалов. Нужно определить:

из какого материала будет настилаться кровля;
высоту крыши над землей;
площадь кровельного покрытия;
особенности климата.

Далее нужно определить фактическую нагрузку на фундамент, а также вероятность обвала или проседания крыши под весом осадков.

Виды крыш

Плоская крыша

Существует несколько видов крыш, в основу которых положены простота и функциональность. При строительстве гаражей чаще всего встречаются конструкции:

плоские;
малоуклонные;
крутоуклонные.

Также их классифицируют по количеству скатов. Чаще при обустройстве гаражей используют одно- и двухскатные варианты.

Выбор материала

В качестве кровельного материала часто используют профнастил

Использование слишком дорогих материалов нецелесообразно – гараж редко является основным строением на участке.

Для наружного покрытия чаще используют:

профнастил;
шифер;
ондулин;
рубероид.

Угол наклона

Любая крыша должна иметь угол наклона. Для плоских крыш он составляет несколько градусов. Уклон скатной крыши зависит от разных факторов, но основополагающим служит расположение на наветренную сторону. Это правило соблюдают, даже когда гараж будет закрыт от ветра другими сооружениями.

Особенности установки стропильной системы своими руками

Особое внимание необходимо уделить укладке мауэрлата и креплениям стропил

Монтаж стропильной системы своими руками нужно проводить после тщательной проверки схем и составления плана работ.

Проводятся они в такой последовательности:

Установить мауэрлат.
Разместить и закрепить опоры.
Уложить в гнезда стропильные ноги.
Выставить элементы, придающие каркасу прочность и устойчивость.
Изготовить обрешетку.
Прикрепить мембранную пленку.
Уложить кровельное покрытие.
Вставить между стропилами утеплитель.
Обшить балки мембранной пленкой.
Провести внутреннюю отделку скатных поверхностей.

На заключительном этапе проводится монтаж водосточной системы, параметры которой должны соответствовать площади крыши.

Формы крыш и стропильных систем

Односкатная крыша.

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °. Если дом маленький, а пролет его не превышает 5 м, то нужна система стропил наслонного типа. Опирается она на внешние стены, а также на стену внутри здания (если она есть). Когда пролет более 5 м, нужно использовать стропильные фермы.

Устройство стропил односкатной крыши.

Двускатная крыша

Крыша с двумя скатами также несложная, под ней располагается мансарда или чердак. Уклон ее от 14 до 60 °. Если внешние стены отстоят друг от друга менее чем на 6 метров, делают висячую стропильную систему. Наслонные стропила нужно использовать тогда, когда пролет велик и есть внутренние опоры.

Устройство висячих и наслонных стропиль двускатной крыши.

Четырехскатная крыша

Крыша с четырьмя скатами называется вальмовой или полувальмовой. Ее уклон бывает от 20 до 60 °, а пролет может составлять – до 12 м. При этом должны иметься внутренние опоры. Фронтонные стены в данном случае отсутствуют, что экономит материалы. Однако монтаж подобной крыши сложнее, чем двухскатной. Для такой конструкции крыш стропильные системы делаются либо наслонного типа, либо с применением стропильных ферм.

Особенности конструкции четырехскатной крыши.

Ломанная крыша

Крыша ломаная, или мансардная, внизу может иметь уклон до 60 °. А вот вверху она обычно более пологая. За счет этого площадь мансарды увеличивается. Такая крыша хороша для домов, где ширина не достигает 10 м. Как и в предыдущих случаях, можно применять наслонную систему стропил. Однако фермы использовать предпочтительнее.

Устройство ломанной крыши.

Выше перечислены наиболее распространенные, но далеко не все формы крыш, подробнее смотрите материал: Виды крыш частных домов по конструкции и геометрическим формам

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

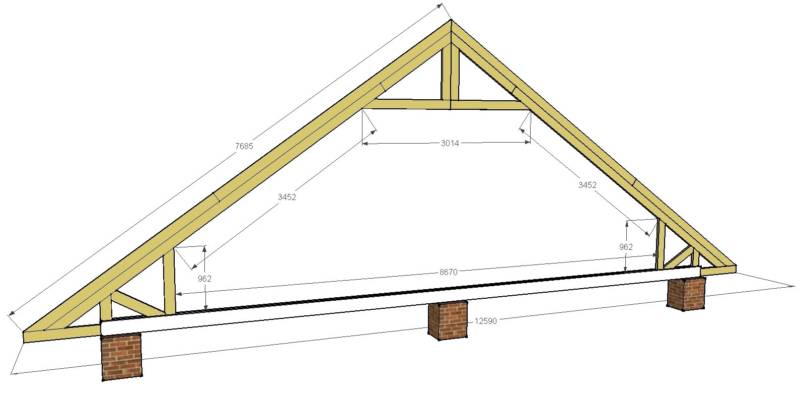

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Мауэрлат узлы крепления стропильных ног

Опирание деревянных стропил на мауэрлат может выполняться по двум технологиям :

жесткое крепление к мауэрлату;
скользящее крепление к мауэрлату.

При жестком креплении полностью исключаются любые виды смещения стропильной ноги, которая упирается в мауэрлат (изгибы, сдвиги, кручение). С этой целью при монтаже стропильной системы кровли установка стропил может выполняться с применением подшивного бруска, который предотвращает соскальзывание стропильной ноги в месте опирания. Боковые сдвиги при этом методе соединения исключаются благодаря установке металлических уголков.

Во втором варианте жесткого крепления стропильной ноги на мауэрлат необходимо выполнить запил (седло) в нижней части стропильного бруса или доски. Плоскость опирания должна быть горизонтальной, для этого запил в стропилах производится под углом, соответствующим наклону ската. Для фиксации узла с обеих сторон стропила под углом вбивается по гвоздю (внутри мауэрлата они должны быть скрещенными), сверху вертикально через стропило в мауэрлат вбивается третий гвоздь.

Скользящее крепление обычно используется при возведении стропильной системы на доме из бруса или бревна. Основанием для опирания стропильных ног в этом случае служит не мауэрлат, а верхний венец сруба. Чтобы избежать деформации крыши при усадке дома, необходимо выполнить узел с определенной степенью свободы для стропильной ноги. Нередко с этой целью используется специальный крепежный элемент из металла – скользящая опора («салазки»). Его верхняя часть представляет собой петлю, которая смещается по направляющей, закрепленной на стропильной ноге, при изменении геометрии сруба.

Используются и другие методы монтажа скользящего узла. В стропильной ноге выполняется запил, балка устанавливается срезом на верхний венец, после чего закрепляется одним из способов :

посредством одного вертикально забитого гвоздя;
с помощью забитых с двух сторон гвоздей, скрещивающихся в мауэрлате;
посредством скобы;
выполнив единичную фиксацию стальными крепежными пластинами.

Такой метод крепления оставляет возможность элементам системы смещаться друг относительно друга при изменении геометрии строительных конструкций.

Коньковые соединения

Устройство стропильной системы кровли с двумя скатами подразумевает наличие в верхней части крыши горизонтального ребра, образованного в результате примыкания скатов – конька. Коньковый узел может выполняться несколькими способами, выбор зависит от типа стропильной системы и особенностей самого здания.

Наслонная конструкция подразумевает крепление стропильных ног на коньковый прогон – горизонтальную балку, расположенную на стойках параллельно длинным стенам дома. Верхние концы стропильных ног следует запилить под углом, соответствующим углу наклона скатов. Примыкания срезанных торцов стропил к коньку должны быть максимально плотными. В качестве крепежных элементов используются гвозди. Наслонные стропила применяются, если есть возможность установить на внутренней стене или столбчатых опорах стойки для крепления конькового прогона. Кроме того, стены должны быть оснащены мауэрлатом для опирания стропил.

Сборка стропильной фермы висячего типа требует соединить верхние концы пары стропильных ног. Для этого торец каждого из стропил подрезается под углом, равным углу наклона крыши, балки соединяются плоскостями срезов — требуется обеспечить плотность их примыкания. Фиксируются при помощи двух гвоздей, забитых под углом в верхние плоскости стропил. Затем с каждой стороны прибивается по деревянной накладке или металлической пластине, которые закрывают место стыка.

Чтобы обеспечить коньку необходимую прочность, может выполняться врубка в полдерева: в этом случае вместо плоскости сопряжения соединения встык, стропила соединяются уступом. Далее сверлится сквозное отверстие под шпильку или болт диаметром 12 или 14 мм, для крепления используются гайки с широкими шайбами.

Если на стене сруба предстоит установить скользящие опоры или создать примыкания (сопряжения стропила с мауэрлатом) с некоторой степенью свободы, коньку следует уделить особое внимание. Рекомендуется выполнить подвижный узел соединения, чтобы крыша не деформировалась при неравномерной усадке сооружения. С этой целью концы стропил соединяются металлическим пластинчатым шарниром

С этой целью концы стропил соединяются металлическим пластинчатым шарниром

С этой целью концы стропил соединяются металлическим пластинчатым шарниром.

Как поставить стропильную систему и накрыть крышу своими руками
