Схемы строения дачных туалетов и их строительство

Строительство дачного туалета: как облагородить изнутри и установить унитаз

Как правило, внутреннее убранство уличного дачного туалета изысканностью не отличается, но, тем не менее, о минимальных удобствах и привлекательном внешнем виде позаботиться стоит. Сделать это нужно хотя бы для того, чтобы детям было не страшно туда ходить в одиночку. Стены как минимум окрасить и потолок подшить более или менее сносным материалом. Но не это главное – самым важным элементом любого туалета на даче является стульчак, сделать который можно разными способами.

1. Установить полноценный унитаз для дачи с прямым, без водного затвора, выпуском. Это самый оптимальный вариант, который обеспечит не только удобство в процессе оправления естественных нужд, но и гигиену. Как правило, такие унитазы оборудуются сливными бачками, наполнять водой которые можно из бака, смонтированного на крыше туалета. В общем, все как в настоящем городском помещении с табличкой «00».

2. Соорудить некоторое подобие стульчака своими руками. Его элементарный вариант – это деревянный ящик с установленной крышкой от стандартного унитаза. В принципе, если подходить к варианту самостоятельного изготовления некоторого подобия унитаза, то вариантов можно придумать массу. Например, старый стул или табурет, в котором достаточно прорезать отверстие и установить сверху все ту же крышку от унитаза. Или небольшого размера металлический бочонок. В общем, нужно будет пробежаться по чердаку или подвалу дачного домика и подыскать что-то более или менее подходящее. Подойдет даже старое кресло. Вы даже представить себе не можете, с какими удобствами вы можете справлять естественную нужду в уличном туалете на даче!

И в заключение темы скажу несколько слов о том, как установить готовый, приобретенный в магазине туалет для дачи, над сливной ямой. Как ни странно, но у многих людей этот вопрос вызывает затруднение. Делается это достаточно просто – самый элементарный вариант решения данного вопроса выглядит следующим образом. Над ямой укладывается пара-тройка досок сечением не менее 40 на 100мм, на которые набивается некоторое подобие деревянного настила. В нем прорезается отверстие, над которым, в свою очередь, монтируется приобретенный в магазине дачный туалет.

В принципе, это все, что можно сказать по поводу вопроса, как построить туалет на даче с выгребной ямой. Можно, конечно, пофантазировать и продумать какие-либо экзотические варианты, но в большинстве случаев все они ограничиваются формой и внутренним убранством домика.

Выбираем тип туалета

Приняв решение, сделать туалет на даче своими руками по чертежам, сначала определяются с типом будущего сооружения. Доступны следующие варианты:

• санузел с септиком;
• сортир с выгребной ямой, который одновременно будет системой по производству компоста;
• конструкция без ямы.

Самый надежный и долговечный туалет из кирпича на даче своими руками. Однако и у него есть свои недостатки. Прежде всего, на строительство уйдет больше времени и материалов. Другой существенный минус в том, что перенести постройку в другое место уже не получится.

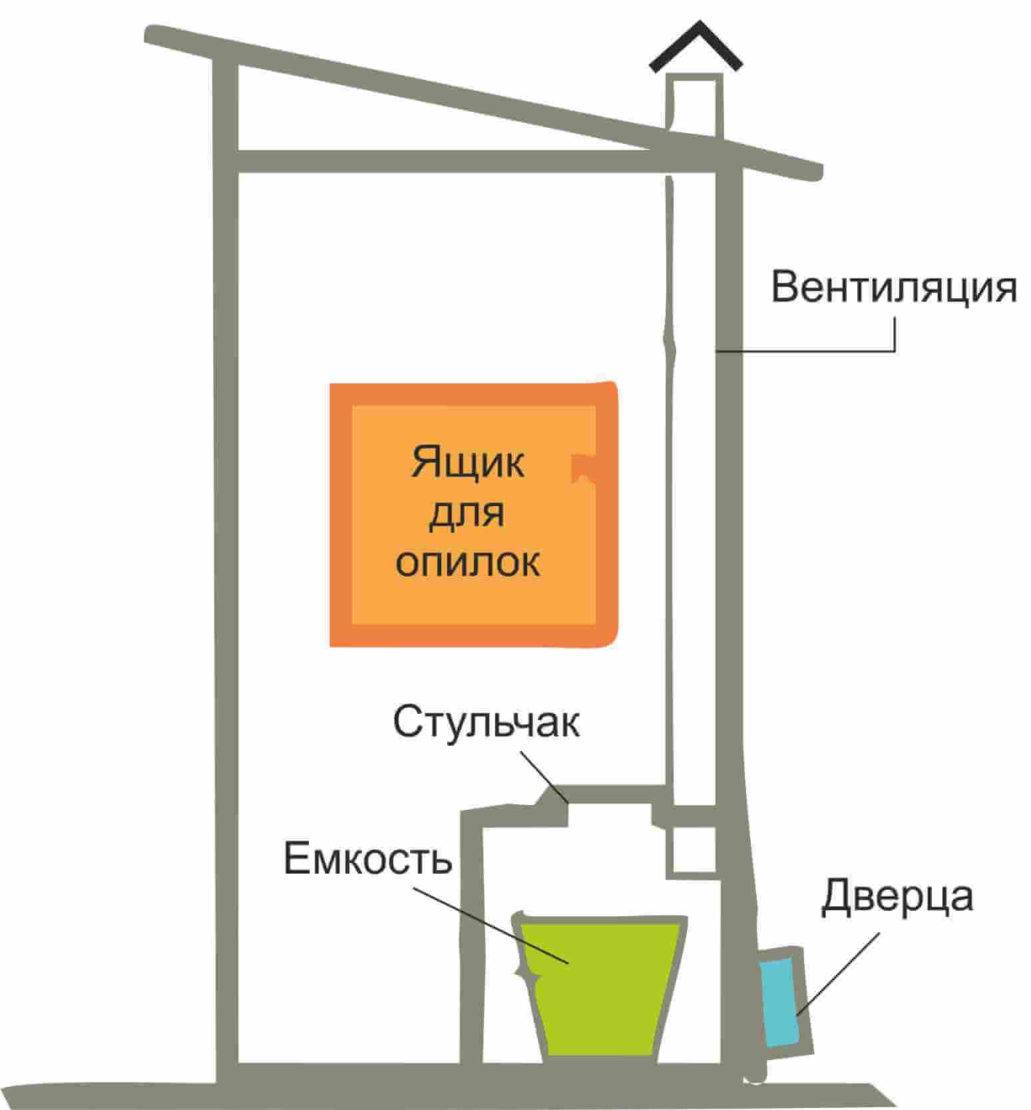

Дачный туалет без ямы

Если грунтовые воды проходят неглубоко, то строим туалет на даче своими руками без устройства выгребной ямы. Для этого в постройке ставят пластиковую или металлическую емкость для сбора отходов. Чтобы бороться с неприятным запахом, используют песок, торф, древесную золу или опилки, которыми пересыпают фекалии каждый раз после посещения санузла. Такую конструкцию можно назвать торфяным туалетом. Принцип ее работы чем-то напоминает заводские биотуалеты.

Несмотря на использование адсорбирующих веществ, полностью справиться с неприятными запахами не получится. В этом главный недостаток данной модели. Хотя замечено, что торф намного лучше справляется с поглощением запахов. Для решения проблемы делают вентиляционную систему. Среди других недостатков называют то, что клозет можно эксплуатировать только в теплый сезон, а также необходимость регулярного опорожнения бака с отходами.

Однако этот бюджетный туалет имеет множество плюсов. По сути, это мобильная конструкция, которую при необходимости можно переставить в другое место. Клозет легко соорудить даже на участке с высоким стоянием грунтовых вод. Его также быстро можно разобрать. Из-за отсутствия выгребной ямы нет строгих требований по соблюдению санитарных разрывов.

Дачный туалет с ямой

Чаще всего на даче можно встретить деревянный туалет с выгребной ямой. Размеры выгреба бывают разные. От этого зависит частота удаления отходов ассенизаторами.

К преимуществам данной разновидности причисляют следующее:

• яму можно долго не обслуживать;
• если туалетом пользуются только в теплый сезон, то удалять нечистоты не понадобится;
• допустима круглогодичная эксплуатация;
• если сделать систему фильтрации, то нечистоты можно удалять самостоятельно, не понадобится делать подъезд к сооружению и вызывать машину ассенизаторов;
• можно объединить над одной сточной ямой туалет и душевую, что сократит объемы земляных работ, позволит уменьшить расход стройматериалов.

Минусы заключаются в том, что конструкции с системой фильтрации и выгребной ямой нельзя делать на участках с высоким УГВ. На строительство ямы и слива уйдет намного больше времени, материалов и сил, чем на возведение первого варианта сооружения.

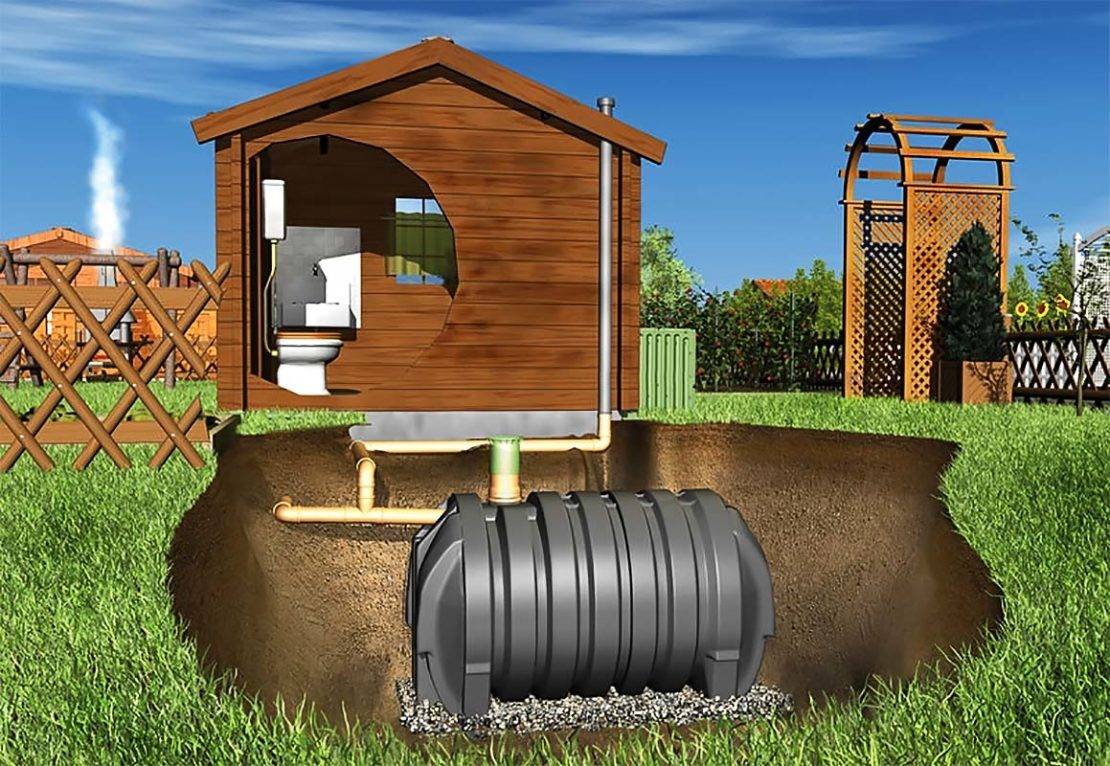

Дачный клозет с септиком

Намного выгоднее использовать септик для туалета, потому что с его помощью отходы можно перерабатывать в компост. Если применять ускоренную методику производства удобрений, то в теплый сезон всегда будет органический компост для огорода. По сути, это тот же вариант с выгребной ямой, только в одной боковой стенке делают небольшую дверцу, через которую и извлекают удобрения.

Особенности дачного туалета

Как его только не называют – туалет, сортир, ватерклозет – все эти названия зачастую относятся к простой деревянной будке, под которой оборудована выгребная яма. Именно она, выгребная яма для туалета на даче, заслуживает особого внимания. Ведь от того, насколько правильно она будет оборудована, зависит удобство обращения и обслуживания, а также безопасность туалета для окружающей среды.

Существуют жесткие санитарные нормы относительно размещения ватерклозета с выгребной ямой на участке, их лучше соблюдать, чтобы не иметь проблем с соседями и не отравлять свою же питьевую воду. Среди требований:

• До фундамента жилой постройки 12 метров, до хозпостроек не менее 4, к душу, бане – 8 м.
• До питьевого источника – колодца, скважины – 25-30 м.
• Размещать яму на расстоянии ближе 4 м к деревьям и 1 м к кустарникам нельзя.
• До соседнего участка должно быть не менее 1 метра.

Другие особенности выбора места расположения ямы под дачный уличный туалет:

• Если участок пересеченный, не стоит выбрать самое низкое место для постройки. В противном случае яма будет заполняться не только фекалиями, но и сточными, талыми водами.
• Слишком высокая точка также ни к чему, иначе будет риск, что конструкция завалиться из-за размытия почвы.
• Так как выгребную яму на даче придется время от времени откачивать, а значит и вызывать ассенизаторов, стоит позаботиться об удобном подъезде, желательно чтобы на пути рукава для откачки не было клумб. Длина шланга, подобных машин 7-15 метров, это нужно также помнить.
• Учитывать нужно и глубину залегания грунтовых вод. Размер ямы может быть любой, если они расположены ниже, чем 2,5 м. Если же грунтовые воды высоко – можно для устройства туалета использовать только герметичные конструкции – резервуары, бочки и т.д. (рекомендуем статью «Шамбо для частного и дачного дома»).

Чертежи

Если вы решили создать свое уникальное строение дачного клозета, то вам непременно понадобится самостоятельная разработка проекта и чертежа именно вашей конструкции, чтобы четко знать, в какой последовательности выполнять все работы, количество необходимых материалов и их размеры.

Но, если вам это не нужно, или же вы хотите взять за основу уже какое-то готовое решение, то вам вполне могут подойти типовые чертежи с нанесенными точными размерами для сооружения дачных туалетов, которые мы вам и предоставляем ниже. Все изображения имеют функцию увеличения по клику, поэтому вы сможете посмотреть их в полном размере, а также скачать к себе на компьютер, чтобы просмотр был более удобен.

Установка и нюансы использования на даче

Когда конструкция дачного туалета и душа возведена, можно перейти к непосредственной установке бочки для воды, присоединению к ней трубки с душевой лейкой. Также необходимо установить место для сиденья в туалете.

Для установки бочки с водой наиболее подходит плоская крыша. Так как в нашем случае она двускатная, то для этой ёмкости необходимо соорудить подставку. Её нужно изготовить из металлических труб, швеллера или уголка, с помощью электросварки. В нашем случае использован уголок из металла со сторонами 50 мм и толщиной 3 мм. Для укрепления конструкции нужно перпендикулярно, через каждые 100 см, приварить усилители. Общая длина каркаса составляет 4 м. В результате должна получиться цельная подставка в виде треноги. Затем, около стены душевой пробурить три ямки глубиной 1 м. В них опустить треногу и залить бетоном.

С целью эконочии материала, изготовлен каркас из трёх металлических уголков

В качестве бочки для воды использована пластиковая ёмкость высотой 20 см, длиной и шириной — 100 см. Из-за небольшой высоты, вода в такой ёмкости нагревается от солнечных лучей довольно быстро. Под ней необходимо сделать деревянный каркас. В нашем случае он изготовлен из брусьев сечением 50х50 см, по 100 см каждый. Следует соединить их концы способом в полдерева и закрепить саморезами.

Форма этого бака вмещает много воды, которая быстро нагревается на солнце

Теперь можно перейти к монтажу труб для душа. Для этого лучше использовать пластиковые, диаметром 25 мм. В бочке аккуратно просверлить аналогичное отверстие, в которое, используя контргайки и резиновые уплотнители, установить фитинг. К нему присоединить трубу, в которой через 50–60 см подсоединить шаровой кран. Он необходим для перекрытия воды в случае каких-либо ремонтных или строительных работ. Затем просверлить отверстие в потолке и просунуть в него трубу. Используя тройники и фитинги, расположить её в душевой. В трубке под потолком установить лейку с краном.

Теперь необходимо установить сидение в туалете. Чтобы сделать ровное отверстие, необходимо приложить ведро к середине постамента и обвести его карандашом. С помощью электролобзика вырезать отверстие в размеченной области.

Ведро скроет края отверстия

В него вставить ведро и закрепить на саморезы. В случае использования туалета в зимний период, необходимо приобрести сидение из пенопласта

В любую погоду оно будет тёплым, что немаловажно для здоровья

Внешний вид готовой постройки хорошо впишется в территрию дачного участка

Как можно украсить снаружи?

Использование небольших деталей из резного дерева при строительстве избавит от проблем с дальнейшим декором: такой домик хорош сам по себе.

На фото пример резного декора

Если полезное строение самое обычное, превратить его в оригинальный эффект ландшафта помогут рисунки: как изнутри, так и снаружи.

Чего на даче в достатке, так это зелень — почему бы не пустить стелющийся хмель или девичий виноград прямо стенам клозета? Единственный минус — красота продержится до ближайшей осени, но весной начнет обрастать снова.

На фото туалет, заросший хмелем

Чтобы не тратиться на украшение в дальнейшем, можно изначально заказать туалетную кабинку в необычной форме. Самые популярные модели — мельница, маяк или домик гномика, хоббита.

Нормы и рекомендации по установке

Так как стационарная канализационная система на дачных участках — редкость, проблема с отходами решается при помощи выгребной ямы. Именно наличие ее или септика определяет все ограничения и требования по размещению туалетного домика.

Итак, установка дачного туалета предполагает его удаление от:

• жилого дома на 10-12 метров;
• детской игровой площадки или гаража с погребом на те же 10 + метров;
• бани или летнего душа на 8 м;
• стационарного источника питьевой воды на 25 или более метров;
• набираемого колодца на 8 м;
• общего забора с соседями минимум на 1 метр;
• забора, выходящего на улицу, на 3-5 м.

Важно! Требования СНиП 30-02-97 — не рекомендации, а правила, которые обязательно нужно соблюдать. Нарушителям грозит штраф до 5000 рублей и принужденный перенос дачного туалета

Вышеперечисленные требования, позволяют предотвратить множество проблем, которые может создать неправильно расположенный туалет с выгребной ямой. Среди возможных проблем:

• неприятные запахи на своем или соседском дачном участке, которые не только нарушают комфорт, но и наносят вред здоровью;
• вредоносные бактерии, заражающие землю и культуры, растущие в ней;
• порча питьевой воды (если выгребная яма располагается слишком близко к скважине).

Важно! Если нечистоты из дачного туалета будут уходить в выгребную яму, расположите последнюю так, чтобы к ней могла подъехать ассенизаторская машина. Чтобы построить комфортный дачный туалет, нужно запомнить не только расстояния от ближайших построек, но и габариты самого туалетного домика

Размеры кабинки уже не регламентируются специальными документами, они зависят лишь от личных предпочтений

Чтобы построить комфортный дачный туалет, нужно запомнить не только расстояния от ближайших построек, но и габариты самого туалетного домика. Размеры кабинки уже не регламентируются специальными документами, они зависят лишь от личных предпочтений.

С одной стороны может показаться, что чем просторнее — тем лучше. С другой — на большую конструкцию придется заложить больше затрат: это касается не только финансов, но и сил, а также площади на участке.

Поэтому при строительстве туалета на даче своими руками рекомендуется соблюдать принцип достаточного комфорта: то есть сделать сооружение не больше, чем на самом деле нужно. Чтобы определить габариты туалета на даче было проще, вот некоторые полезные цифры:

• габариты покупных биотуалетов ~110-120 см по каждой стороне;
• размеры готового биоунитаза примерно 40*40 см;
• по бокам от унитаза или отверстия должно быть около 30 см с каждой стороны;
• перед сиденьем желательно оставить минимум 55-60 см до двери.

Организация хозблока

Для удобства эксплуатации иногда на дачах используется объединение туалета, душа и сарая одновременно. Получения конструкция в одном блоке занимает меньше места и с точки зрения отвода отходов экономически выгодная. Если проживание на даче происходит в летний период времени – это идеальный вариант.

Объединение в порядке склад-душевая-раздевалка-туалет называется в простонародье «Чебурашкой». Реализация схожа с постройкой кабины с помощью опорных столбов и деревянных брусков, но отличается размерами. При правильном монтаже и расположении обеспечивается компактность и целесообразность постройки в будущем процессе ее эксплуатации.

Как вы уже поняли, дачный туалет своими руками построить не так сложно, так как сей процесс не несет в себе никаких тяжелых технических операций. Дизайн кабины зависит только от ваших возможностей и фантазии. Главное помнить – решающий фактор удачной постройки дачного туалета является удобность его эксплуатации и правильность расположения.

Выгребная яма для туалета на даче

Выгребная яма для туалета на дачеДо начала постройки туалета надо подготовить выгребную яму. Ее размеры в глубину зависят от наличия грунтовых вод и уровня их залегания. Диаметр определяется произвольно, особых рекомендаций на этот счет не существует.

Работу следует начинать при хорошей погоде, когда нет дождя. Желательно докопаться до песка, чтобы все жидкие фракции могли быстро в него впитываться.

Котлован надо хорошо очистить, выровнять и утрамбовать его дно. Затем непосредственно устанавливается бочка из любого металла либо пластика, хотя следует учитывать, что время службы подобной ямы не будет очень долгим.

Бетонные кольца для выгребной ямы выглядят значительно предпочтительнее. Конечно, при этом без использования подъемного крана не обойтись. Не хуже является оборудование накопителя путем укладки камня или кирпича, которые укрепляют арматурой или армированной сеткой с последующим устройством гидроизоляционного слоя и оштукатуриванием. Условия будущего использования туалета подскажут приемлемый вариант для выгребной ямы.

Совмещенный дачный туалет и душ от производителей

Для тех загородных участков, где отсутствует система централизованного водоснабжения и канализации (чаще всего так и бывает), вопрос обустройства приобретает особое значение. Во многих случаях оптимальным (и потому самым популярным) вариантом для дачного участка, предлагаемым производителями, служит хозблок. Такое сооружение является многосекционной конструкцией и совмещает под одной крышей хозяйственное помещение (дровник, кладовку), душ с раздевалкой и дачный туалет.

Профессиональные строительные компании значительно облегчают жизнь дачника, предлагая разнообразные модели совмещенных сооружений. Заказчик может приобрести только комплект и собрать постройку самостоятельно, или заказать сборку под ключ. Последний вариант предпочтителен по нескольким причинам:

Проекты разрабатываются с учетом современных технологий и стройматериалов. Такой подход делает использование постройки максимально комфортным.

Проект модульной конструкции для дачи Источник xuhis.cexamiko.ru.net

• Компании предлагают раз нообразные проекты, размеры которых легко изменить согласно пожеланиям будущего хозяина. Вы можете поменять местами расположение секций, заказать базовый проект или утепленный вариант, подходящий для использования в холодную и сырую погоду.
• Популярностью пользуются изделия из двух секций — хозблок с душем или туалетом, а также три в одном — хозблок с туалетом и душем, снабженным раздевалкой.
• Заказ под ключ означает выполнение всего комплекса работ. Заказчик получит полноценный санузел, если закажет постройку с электричеством, вентиляцией, водопроводом и канализацией.
• Туалет и душ для дачи поставляются в разобранном виде, что облегчает доставку на место строительства.
• Опытные строители осуществляют монтаж в выбранном месте садового участка, при этом строительная техника и манипулятор не применяются.

Размер ямы

Яма под туалет должна иметь такие размеры, чтобы ее не приходилось откачивать каждый месяц. Если оборудуется только туалет на даче с выгребной ямой, то глубина ее в пределах 1,5 м, размер боковых стенок при этом какой угодно, но оптимальная ширина до 1,1 м.

Стоит учитывать, что на размер ямы влияет тип почвы, который имеется на участке. Так рыхлая, песчаная впитывает за 1 месяц до 95% жидких стоков, то есть размер котлована может быть меньше. Если же почва глинистая, то она слабо впитывает жидкость, поэтому уменьшение объема не рекомендуется.

Глубина ямы не может быть больше 3 метров, если этого по расчетам мало, придется чаще выкачивать ее. Еще один вариант сделать септик для туалета на даче с выводом стоков на поля фильтрации.

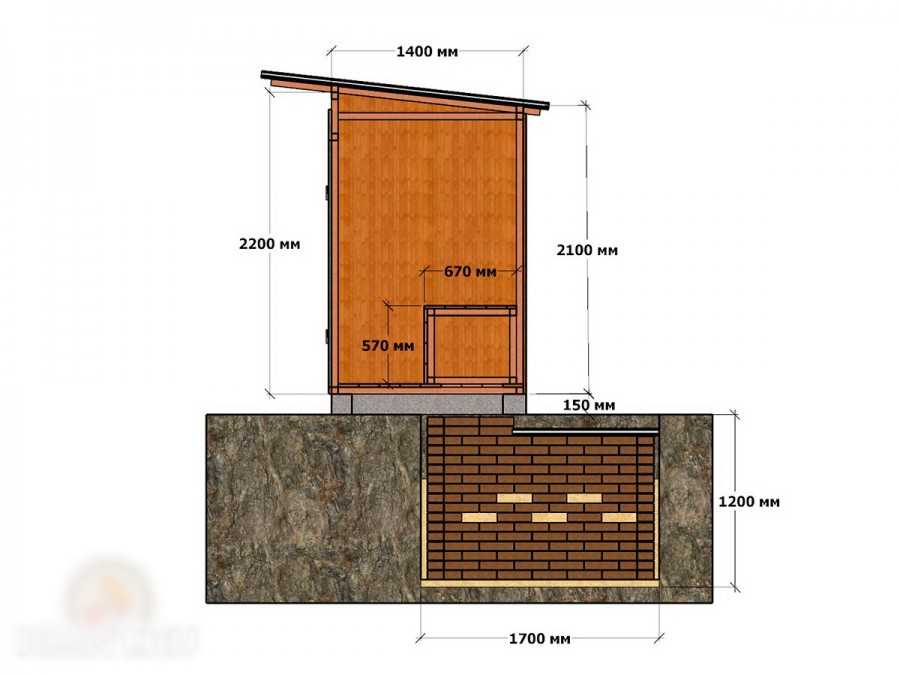

Как рабочий пример выгребной ямы для уличного туалета на 2 человека, которые постоянно живут на даче в летний период (май – сентябрь), предлагаем следующие размеры: 1 м х 1 м х 0,8 м. Где при глубине 1 м, над землей выступает 0,2-0,3 м, т.е. рабочий объем всего: 0,7 х 1 х 0,8 = 0,56 м3. Почва глинистая, но этого объема хватает для того, чтобы не думать про откачку.

Рабочий пример выгребной ямы для уличного туалета на 2 человека

Особенности совмещенной душевой и туалета для дачи

Хозблок для дачи является первой постройкой, поэтому совмещает в себе сразу несколько подсобных помещений. Сооружают некоторое количество отсеков для проживания, хранения инвентаря, гаража, иногда совмещая с зоной отдыха.

Перед началом строительства выясняют, какие потребности есть у владельца дачи, и какие функции будет выполнять бытовка:

• душ;
• туалет;
• сарай;
• мастерская;
• хранение садового инвентаря и строительных инструментов;
• дровник;
• гараж;
• жилое помещение.

После выяснения потребностей составляют проект будущей конструкции с планировкой всех необходимых функциональных назначений отсеков.

Строительство туалета с выгребной ямой

Если вы строите такой туалет для дачи своими руками — пошаговая инструкция начинается с устройства накопителя.

Рытье котлована. Его объем обычно рассчитывается, исходя из условий использования (количество людей, периодичность и длительность посещений дачного участка и пр.). Обычно котлована глубиной 2 метров бывает вполне достаточно. Сечение такой ямы – квадрат со сторонами в 1 метр или круг диаметром один метр. Эти параметры можно немного увеличить с учетом необходимости укрепления стен ямы.

Выполнение дна. Самым простым способом может стать засыпка дна щебнем или гравием. Однако такой способ не исключает частичного проникновения отходов из туалета в почву. Если грунтовые воды расположены на участке близко к поверхности земли, дно лучше выполнить непроницаемым, например, залив его бетонным раствором.

Укрепление стен. Укрепить стены выгребной ямы под туалет на даче своими руками можно кирпичной кладкой, бетонными кольцами или бетонным раствором, используя технологию заливного строительства (раствор постепенно, не более 50 см в высоту за раз, заливается в опалубку)

Во всех случаях важно обеспечить герметичность конструкции (заполнить швы между кольцами, избегать пропусков при выполнении кирпичной кладки). Для защиты поверхностных вод на участке от попадания в них нечистот стены можно оштукатурить или покрыть гидроизоляционным слоем для большей надежности.

После этого над ямой воздвигают выбранную конструкции домика. Чаще всего в таких случаях устраивается деревянная конструкция.

Схема деревянного туалета

Строительство деревянного домика пошагово

1. Разметка прямоугольника будущего домика на местности и обустройство столбчатого фундамента. Для этого в отмеченных углах строят из кирпича опорные столбы, которые впоследствии покрывают гидроизоляционным материалом (например, рубероидом).
2. Подготовка деревянных балок для каркаса: раскрой, грунтовка (возможно, с предварительной пропиткой противогнилостными составами), покраска. Тщательная подготовка деревянных элементов конструкции защитит их от влаги и продлит срок службы постройки.
3. Сборка рамы и установка ее на фундаментные столбы.
4. Установка на раму с помощью металлических пластин и болтов вертикальных опор. Положение каждой из них необходимо проверить уровнем перед тем, как выполнить жесткое крепление.
5. Монтаж дверных вертикальных стоек с проверкой уровнем.
6. Монтаж балок для крыши.

7. Установка дополнительных вертикальных балок между опорами для удобства обшивки (при необходимости).

8. Обустройство кровли туалета – настил рубероида и установка шифера, профнастила или другого кровельного покрытия.
9. Наружная обшивка каркаса (материалом для этих целей могут служить доски или вагонка). Оптимальный шаг при обшивке досками – 15 см.
10. Обшивка каркаса изнутри.
11. Установка подиума-сидения с вырезанным отверстием. Для этих целей внутри домика над ямой собирается еще одна каркасная конструкция соответствующей формы.
12. Сборка и навешивание двери.
13. Подведение электропроводки и установка светильника и выключателя для удобства посещения туалета в сумерках или ночью.
14. Выполнение отверстия над дверным полотном для естественного освещения днем.
15. Установка сидения с плотно прилегающей крышкой на подиуме. Закрытая крышка снизит вероятность появления неприятных запахов.

При постройке туалета на даче выгребная яма может выходить за его пределы с задней стороны и оснащаться крышкой для удобства очистки

Вентиляция туалета

Несмотря на то, что правильное устройство дачного туалета своими руками позволяет минимизировать появление неприятного запаха, а многие модели исключают возникновение гнилостных процессов в массе отходов, туалет на даче, сделанный с выгребной ямой, или другая конструкция должны обеспечиваться вентиляцией.

Вентиляционная труба заводится в накопитель не менее, чем на 15 см. Для этих целей хорошо подходят легкие и прочные пластиковые канализационные трубы диаметром 100 мм. Для устойчивости их крепят с наружной стороны на стене строения при помощи металлических хомутов. Вентиляционная труба должна возвышаться над крышей примерно на 50 см. Защита вентиляционной трубы от дождя и мусора происходит при помощи установленного на конце трубы дефлектора.
