Правила залива столбчатого фундамента своими руками

Строительство столбчатого фундамента: пошаговая инструкция

Не очень сложно сделать столбчатый фундамент своими руками. Нужно только очень аккуратно выполнять все работы и точно соблюдать технологию работ.

Пошаговая инструкция строительства столбчатого фундамента

Разметка

Сначала размечают осевые линии будущих стен. Затем делают обноску – размечают шнурами контур фундамента – внутренний и наружный

Важно точно измерить все углы, чтобы они были прямоугольными. Важно точно разметить шнуром верх оголовков опор столбчатого фундамента. Используют нивелир или гидроуровень

Используют нивелир или гидроуровень.

Копка ям под столбы

Объем земляных работ для устройства столбчатого фундамента – самый небольшой. Круглые и квадратные ямы под опоры должны быть немного больше, чем размеры самих столбов. Глубина ямы должна быть на 200 мм больше высоты подземной части столба. Это нужно для устройства подушки под опору.

Проще вырыть круглые ямы небольшого диаметра – до 400 мм. Используют ручные буры и технику – ямобуры, мотобуры. В такие ямы можно проложить по стенкам рубероид, установить армирующий каркас и залить бетон без всякой опалубки. Круглые шурфы большого диаметра придется копать вручную и устанавливать опалубку для заливки бетона. Или трубы и заливать их бетоном.

Для квадратных или прямоугольных опор придется копать ямы на 400 мм шире и длиннее самого столба.  Это нужно для установки и раскрепления опалубки. И ее последующего демонтажа. Стенки делают наклонными – чтобы меньше осыпались.

Часто ямы под столбы роются при помощи ручных ямобуров, что позволяет не делать полноценную опалубку в землю

Устройство подушки и пятки

Подушка делается для предотвращения смещения опор при морозном пучении грунта

При мелкозаглубленном столбчатом фундаменте это особенно важно. В низ ямы насыпают крупнозернистый песок и щебень слоями по 100 мм. Каждый слой проливают водой и трамбуют

Можно смешать песок и мелкий щебень в пропорции 40/60

Каждый слой проливают водой и трамбуют. Можно смешать песок и мелкий щебень в пропорции 40/60.

Монтаж опалубки и армирование

При устройстве прямоугольных или квадратных опор устраивают опалубку. Сбивают щиты нужного размера из обрезной доски, ОСП, фанеры и надежно крепят в яме с помощью распорок.

Если скважина круглая, выстилают ее рубероидом. Для формирования оголовка используют торчащий рубероид – верх обворачивают сеткой и скрепляют. Или устраивают опалубку. Необходимо тщательно выровнять линию верха всех оголовков – допустимая разница высот может быть не больше 1,5 мм.

Собирают арматурный каркас внутри квадратных, прямоугольных или трехугольных хомутов. Устанавливают, крепят. Если ростверк будет железобетонный, то пруты арматуры должны выступать из оголовка на 500 мм для связывания ростверка и опор.

Простейшая опалубка из свернутого рубероида, скрепленного вокруг сеткой

Заливка бетона и обратная засыпка

Чтобы получить прочный столбчатый фундамент, нужно использовать бетон, соответствующий по составу ГОСТам и строительным нормам. Марки – от В15 до В25. Щебень используется фракций 40-70 мм. Раствор заливается послойно по 300-400 мм и уплотняется вибрацией. Для столбчатого фундамента под дом такое уплотнение обязательно. Затем фундамент закрывается полиэтиленом. Бетон должен созреть и набрать прочность. Обратную засыпку можно выполнять через неделю, дальнейший монтаж дома – через две.

Обратную засыпку производят послойно. Каждый слой тщательно трамбуют. Можно использовать песок или мелкий щебень.

Возведение ростверка

Цели установки ростверка:

• равномерно распределить нагрузку на столбчатые опоры;
• связать их в единое целое.

При устройстве столбчатого фундамента в каждую опору устанавливается анкер – шпилька или штырь. Затем к ним прикрепляется ростверк. Виды ростверка:

• для небольших деревянных строений (бани, небольшие дачи, сараи) используют деревянные балки большого сечения;
• стальные балки. Обычно используют двутавр и швеллер;
• монолитный бетонный пояс или сборные бетонные балки. Используют для самых крупных домов. Для монтажа в столбы заранее устанавливается арматура, к которой крепится арматурный каркас балки-ростверка.

Полноценный монолитный ростверк подойдет для тяжелых строений

Забирка

Забирка – тонкая стена между столбиками фундамента, утепляющая и закрывающая пространство под домом от снега, дождя, грязи, животных и т.д. Может выполняться из дерева, бутового камня, кирпича, бетона. Иногда изнутри забирку утепляют. Обязательно выполняют продухи для вентиляции.

Поэтапная инструкция

1. Перед тем как сделать столбчатый фундамент с ростверком, необходимо подготовить площадку на месте его устройства, для чего с намеченной территории убирают всю растительность и снимают дерн (25-30 см и 45-50 см для глинистой почвы). Затем все углубления и неровности засыпают песком и гравием.
2. После укладки песчано-гравийной подушки размечают размеры, по которым будет заливаться опорно столбчатый фундамент своими руками. На данном этапе понадобятся колышки и шнур. С их помощью необходимо строго по схеме отметить расстояние между будущими столбами (не более 2 м). Главное правило этого шага – точность, и соблюдать его нужно неукоснительно.
3. Чтобы столбчатый фундамент из блоков надежно закрепился в грунте, нужно выкопать ямы для свай. В зависимости от типа грунта и основного материала, глубина может варьироваться в пределах от 30 см и больше относительно пределов залегания основы (зазор для подушки из песка и гравия). Глубокие скважины (от 1 м) рекомендуется укреплять специальными деревянными опорами.

Далее пошаговая инструкция, по которой устанавливается мелкозаглубленный опорно столбчатый фундамент, будет отличаться в зависимости от того, какие конструктивные особенности необходимо внедрить, а также от материала опорных столбов.

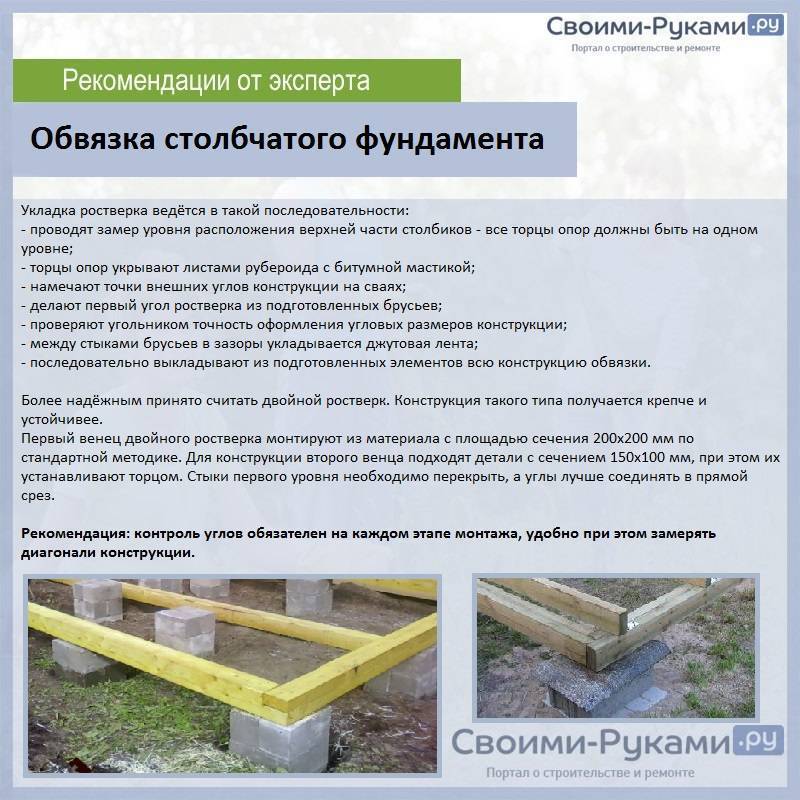

Ростверком называют конструкцию, которая устраивается по поверхности столбов и соединяет их верхние части между собой. Также она служит основанием для несущих стен постройки.

Монолитный столбчатый фундамент

Железобетонный столбчатый фундамент с ростверком является наиболее популярным у застройщиков, ведь он надежен и крепок. Здесь ямы для опор должны превосходить по ширине аналогичные параметры колонн (разница между ними будет не менее 15 см). В эти углубления необходимо установить деревянную опалубку, которая обязательно укрепляется арматурой и бетонируется. После застывания раствора столбы соединяются ростверком — железобетонным, металлическим или деревянным. Этот метод имеет свои минусы, так как технология его изготовления достаточно трудоемкая.

Сборный столбчатый фундамент

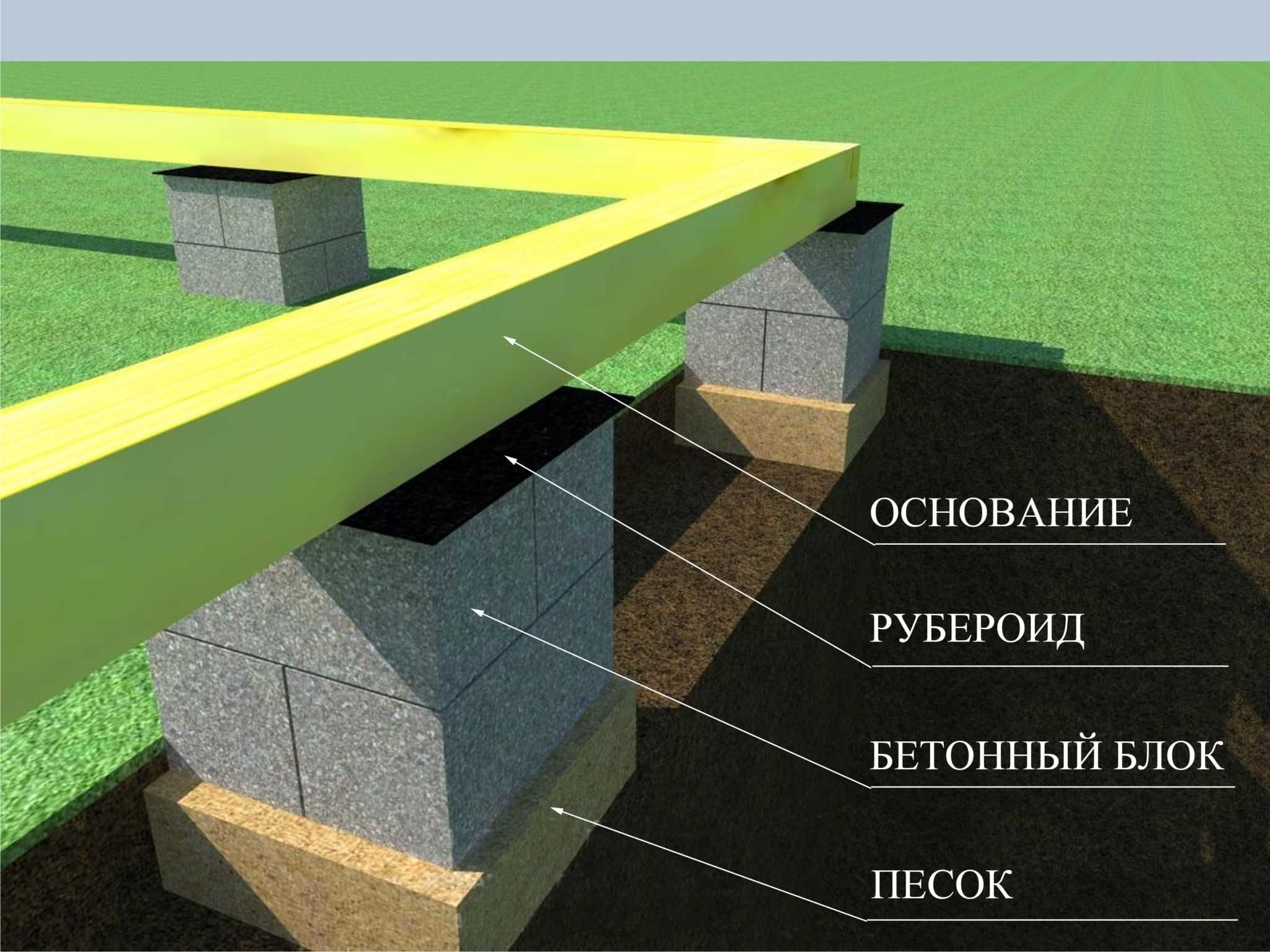

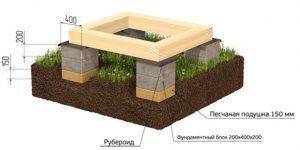

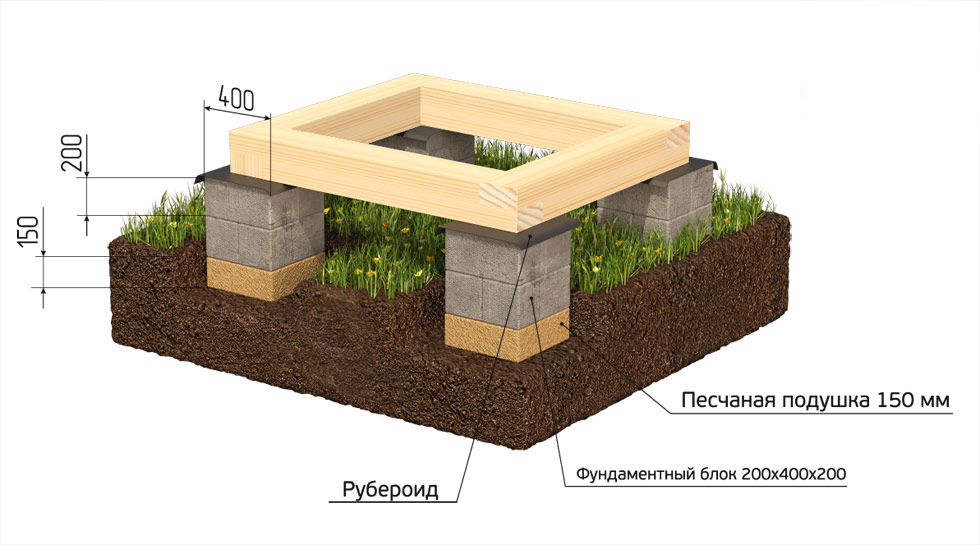

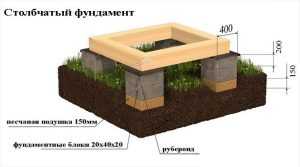

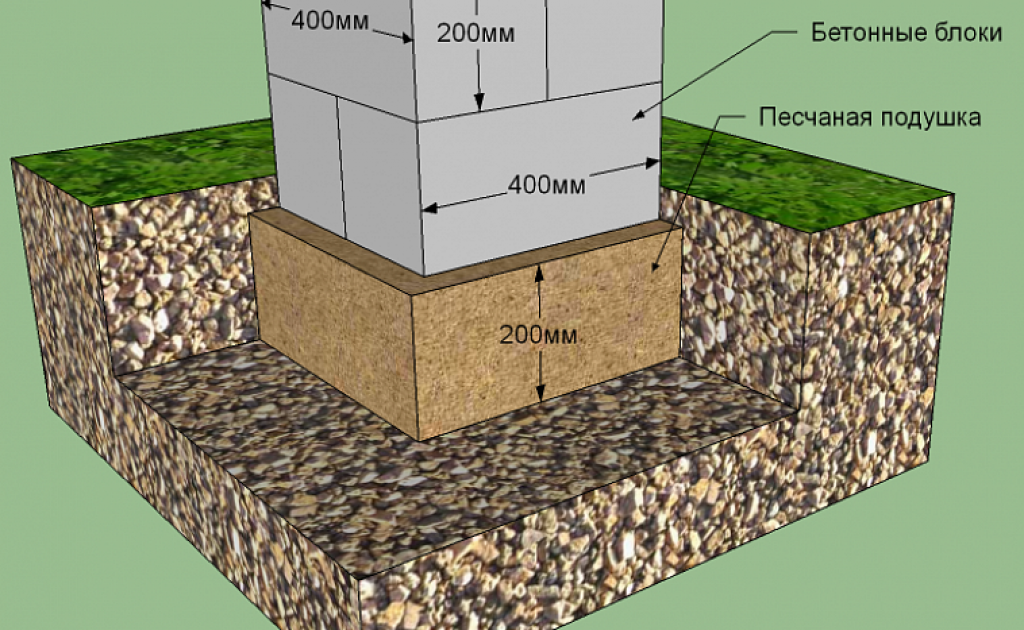

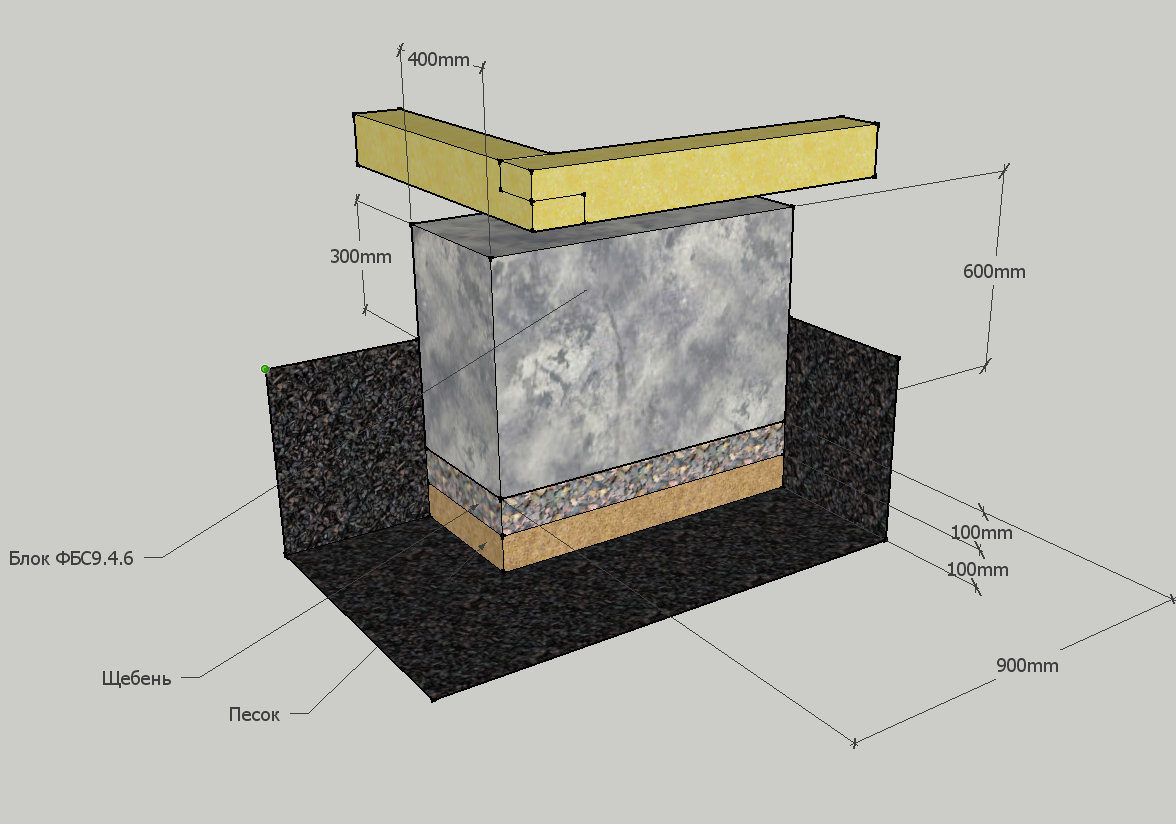

Мелкозаглубленный столбчатый фундамент из блоков (20х20х40 см) имеет свои плюсы, но есть у него и минусы. К достоинствам таких конструкций можно отнести доступность и простоту монтажа, а к недостаткам – меньшую прочность в сравнении с предыдущим вариантом, из-за чего его категорически не рекомендуют мастерить на подвижных грунтах. Их технология монтажа выглядит так:

• ширина углублений равна 40 см;
• в ямы слоями засыпается гравий и песок;
• устанавливаются 4 блока (один на другой), скрепленные между собой цементной массой.

Ростверковый столбчатый фундамент из блоков может устанавливаться на железобетонную плиту, служащую дополнительной опорой. Преимущество такого решения заключается в том, что оно предотвращает проседание грунта.

Кирпичный столбчатый фундамент

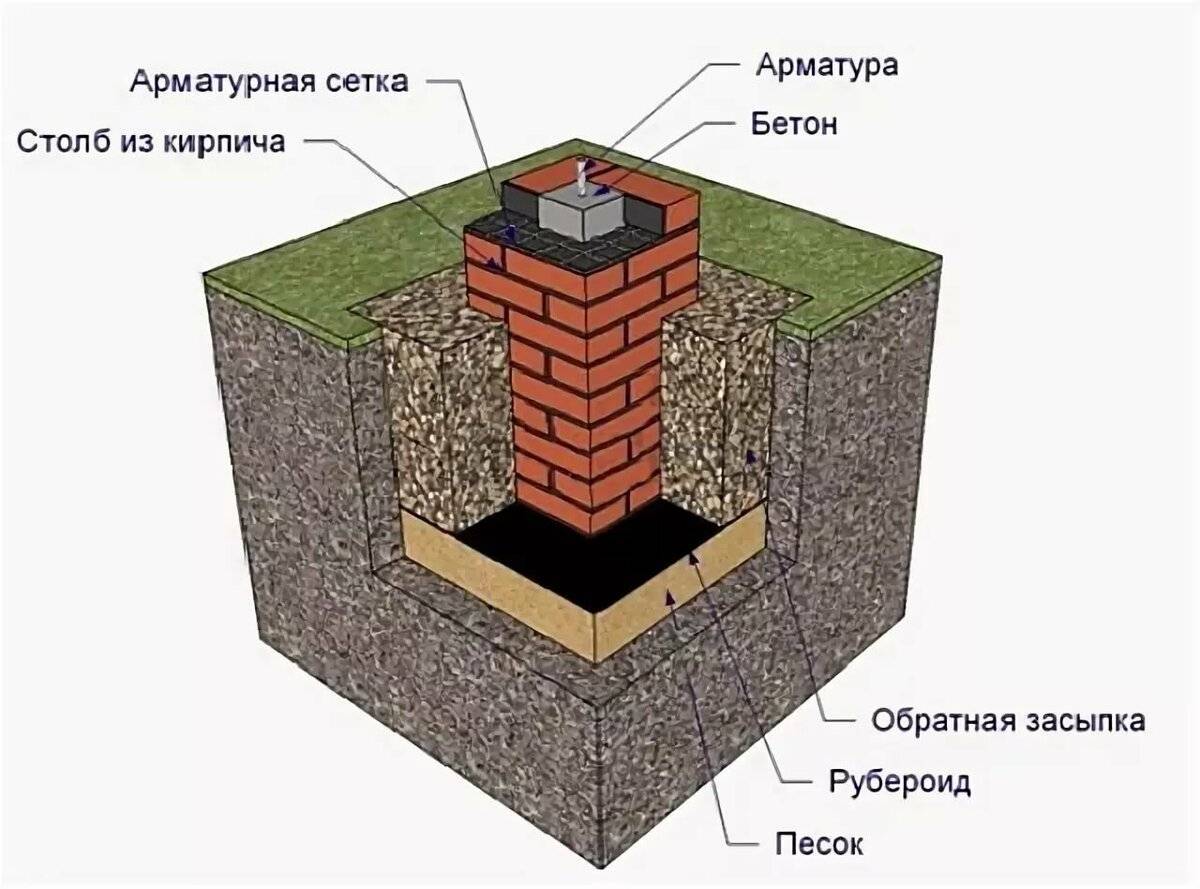

Кирпичный опорно-столбчатый фундамент, как можно понять из названия, собирается из кирпича и армируется металлической сеткой. Такие конструкции обязательно снабжаются рубероидной или битумной гидроизоляцией. Основа из асбестовых труб подразумевает устройство несъемной опалубки. По такому же принципу собирается мелкозаглубленный фундамент из стальных труб или винтовых свай.

Столбчатые основания собираются по следующей схеме:

1. В грунте бурятся скважины, по диаметру на 5 см больше самих свай. Если планируется строительство легковесного дома, можно ограничиться опорами диаметром 20 см. Перед вертикальной установкой столбов дно скважин нужно плотно утрамбовать, а сами столбы уплотняются песком и землей.
2. На треть глубины свай заливают бетон, затем их приподнимают для того, чтобы раствор равномерно устелил дно и придал опоре дополнительной крепости.
3. Внутрь всех труб помещают армированный каркас с тем условием, чтобы прутья выглядывали из ямы на 20 см. Остаток раствора укладывается слоями до нулевой отметки, при этом правильно будет подвергать основание периодической вибропрессовке.

Ростверковый фундамент из труб не рекомендуется надолго оставлять ненагруженным, иначе почва может вытолкать сваи и их заглубление будет неравномерным. Между установкой опор и дальнейшим строительством должно пройти не более 3 суток с момента затвердевания раствора.

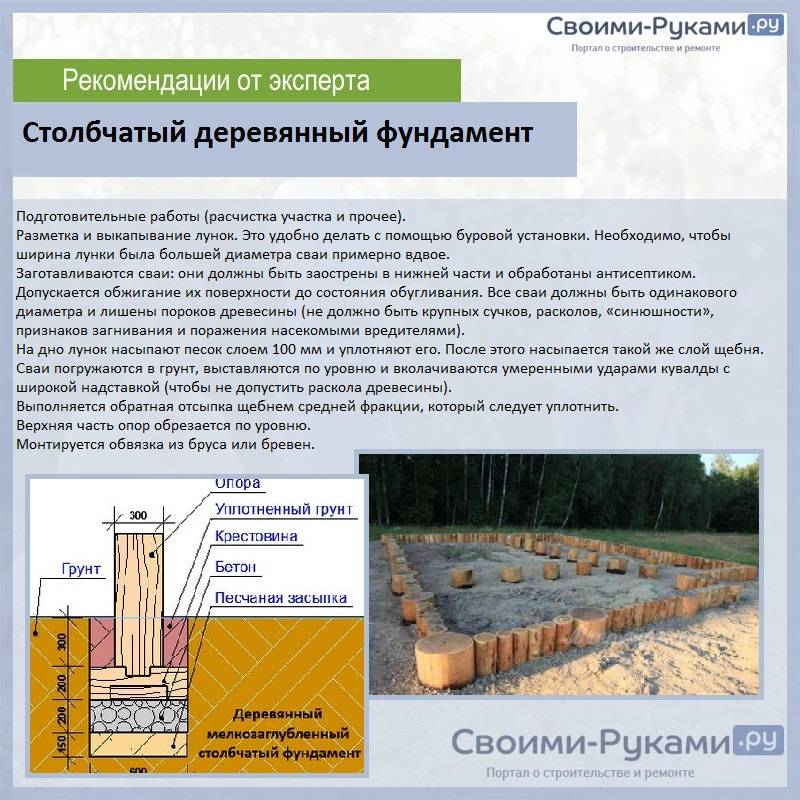

Деревянный мелкозаглубленный столбчатый фундамент собирается из брусьев, предварительно обработанных антисептическими средствами. Диаметр опор должен составлять не менее 20 см, иначе дом накренится и быстро разрушится. Выбирать древесину стоит между дубом и хвойными породами. В данном случае глубина заглубления будет не меньше полуметра.

Деревянный столбчатый фундамент

Этапы работ по строительству фундамента

Столбчатый фундамент достаточно прост в исполнении. Имея базовые строительные навыки его можно построить самостоятельно. О том, как это сделать своими руками, читайте здесь.

Расчет

Расчет количества столбов осуществляется по формуле — S = 1.4 x P/Ro. Здесь:

• S – суммарная площадь сечения всех столбов в конструкции;
• P – общая масса здания;
• Ro – расчетное сопротивление грунта (показатель из таблицы 1-5 на стр.6 СНиП 2.02.01-83); 1.4 – коэффициент запаса прочности.

Все о расчетах для столбчатого фундамента расскажет эта публикация.

Разметка

При помощи строительной нити и колышков нужно отметить контур здания на пятне застройки. Второй нитью отмечается внутренний контур ростверка. Разметка должна полностью соответствовать проекту. Подробнее — в этой статье.

Обустройство песчаной подушки

Чем выше опора фундамента и чем меньше ее площадь в подошве, тем больше роль подушки, на которую она опирается. При строительстве столбчатой конструкции подушку обустраивают с особой тщательностью.

Сначала нужно дно ямы, подготовленной для установки опоры, хорошо утрамбовать. Потом засыпать песком или песком со щебнем.

Опалубка

Монолитные заливные колонны сооружаются с применением опалубки. Она нужна для формирования стенок опоры и придания ей прочности. Опалубка может быть съемной или несъемной. Первый вариант отличается тем, что после застывания бетона опалубка будет демонтирована.

Материалом для опалубки может послужить:

• доска;
• фанера;
• ДСП;
• стальные листы.

Об опалубке для СФ читайте тут.

Армирование

Монолитные бетонные столбы-опоры усиливаются армированием. Армирование необходимо для придания бетону сопротивляемости растягивающим и изгибающим нагрузкам.Для укрепления каждого столба нужно несколько прутков арматуры 10-12 мм, которые устанавливаются вертикально на всю высоту опоры. Они связываются поперечными элементами из арматуры 6 мм.

Подробности — в этом материале.

Обвязка

Верхушки столбов связываются между собой обвязкой ростверком. Обвязку выполняют различными материалами:

• железобетоном;
• строительными блоками, уложенными на каркас;
• швеллером;
• деревянными брусьями;
• двутавровыми балками.

Об обвязке СФ можно узнать тут.

Утепление

Если здание построено с высоким ростверком, между уровнем почвы и дном постройки образуется пустота, которая становится причиной выхолаживания помещений через пол. Кроме того, повышенная влажность может быстро разрушить материал стен и чернового пола.

Чтобы этого избежать, нужно фундамент утеплить. Для этого цоколь закрывается листами пенопласта или пенополистирола. Подробнее читайте здесь.

Чем закрыть?

На последнем этапе столбчатую конструкцию вместе с утеплителем закрывают фальш-цоколем (зибиркой). С этой целью применяется любой облицовочный материал, предназначенный для отделки цоколей.

О том, как и чем закрыть столбчатый фундамент, расскажет эта статья.

Устройство металлических столбов

Закладка фундамента на металлических опорах практически ничем не отличается от устройства фундамента на деревянных столбах: ни подготовкой ям по габаритам, ни технологией установки, ни конструкцией опор. Отличается сам материал, который имеет повышенную устойчивость к нагрузкам, более длительный срок эксплуатации и расширенные возможности крепления к деревянным и металлическим основам стен.

Подготовка деталей опор

В качестве деталей опор металлического столбчатого фундамента желательно использовать швеллер или двутавр высотой не менее 10 см и толщиной стенок более 3 мм. Наилучшим вариантом будет приобретение изношенных железнодорожных рельсов: они значительно дешевле нового заводского металлопроката, устойчивее к нагрузкам и атмосферным воздействиям.

Сборка опор

Процесс сборки сводится к сварке элементов лап между собой и прикреплению их к нижней части стойки. Для повышения прочности и надежности металлических столбов выпуски крестовин перевязывают со стойками, приварив раскосы из уголка, арматуры или обрезков металла. Виды металлопроката для столбов и лап могут быть различными.

Устройство металлических полочек

Если основания стен дома выполнены из металла и в проекте предусмотрено приваривание к фундаменту, то верхушки столбов оставляют в неизменном виде. Если же необходимо болтовое соединение, то устраивают полочку из металлической пластины с соответствующими отверстиями.

Под деревянные основания готовят металлические полочки с большой площадью опирания, чтобы древесина не продавилась от нагрузок. Вырезают пластины с выпусками не менее 40 см. Форма пластин зависит от места расположения столбов: на углах, в местах ответвлений перегородок и по линии стен.

Установка прокладок

Между металлическими и деревянными частями устанавливают резиновые или пластиковые прокладки с высокой степенью эластичности толщиной около 10 мм. Эта мера позволяет избавиться от скрипа и изнашивания нижнего венца или обноски деревянной постройки из бруса, бревна, каркаса и щитов.

Что представляет собой основание столбчатого типа?

Процесс строительства столбчатого фундамента.

Монтируя столбчатый фундамент, необходимо следить за тем, чтобы концы опор, возвышающиеся над грунтом, находились на одном уровне. Иначе все здание может перекосить. Высота, на которую столбы “выходят” из грунта, зависит от конструкции самого дома и типа грунта под ним. Опоры такого типа основания сооружают по углам строения, в местах сопряжения основных стен и точках максимальной нагрузки.

Опоры столбчатого фундамента могут быть деревянными, металлическими, сложенными из кирпича, бутового камня или пенобетонных блоков. Но чаще всего столбы представляют собой монолитную бетонную конструкцию, отлитую непосредственно на участке строительства.

Выбирая строительный материал для основания будущего дома, необходимо учитывать особенности его конструкции. Так, деревянные опоры на данный момент закладывают только под веранды или легкие каркасные постройки, например летние кухни. Причем диаметр таких столбов должен быть не менее 20-30 см.

Схема фундамента свайно-ленточного.

Столбчатый фундамент, сложенный из кирпича или камня, подойдет для незаглубленного или мелкозаглубленного основания дома. Металлические же трубы, наоборот, используют для конструкций, использующихся в условиях зыбких, сильно заболоченных почв.

Чаще всего сейчас строят фундаменты, построенные из монолитных столбов или сложенные из бетонных блоков.

Сверху на опорах монтируется ростверк, соединяющий столбы в надежную единую конструкцию. Кроме того, в его функции входит равномерное перераспределение нагрузки на фундамент.

Устройство основания столбчатого типа

При строительстве такого фундамента необходимо помнить, что ширина его опор не должна быть меньше 40 см. А расстояние между столбами – не менее 1 м, но не более 2,5-3 м. Делать пролеты между опорами шире специалисты не рекомендуют.

Нижняя (заглубленная часть столба) должна находиться на 17-27 см ниже уровня промерзания грунта.

Расчет глубины такого типа основания проводят исходя из следующих показателей:

• структуры почвы на участке строительства;
• уровня залегания грунтовых вод;
• параметров промерзания почвы в зимний период.

На данный момент все чаще при строительстве загородных домов применяют ростверк, представляющий собой монолитную бетонную конструкцию. Но при возведении дома из бруса разумнее использовать деревянные бревна. Кроме своей непосредственной функции, такой ростверк послужит еще и закладным венцом.

Высота ростверка зависит от конструктивных особенностей строения. Он может быть высоким, то есть возвышающимся над грунтом на высоту от 30 до 70 см, или низким, то есть находящимся на одном уровне с почвой.

Бетон в опалубку сначала заливают, потом утрамбовывают.

Поскольку в зданиях со столбчатым фундаментом изначально не предусмотрено оборудование подвала, некоторые строители формируют так называемую «забирку». То есть в пространстве между опорами монтируют кирпичную или каменную кладку. Она не должна соединяться с самими столбами, иначе во время неизбежных подвижек построенного дома фундамент может быть поврежден. В таких кладках обязательно формируют вентиляционные окна или каналы.

Но если почва, на которой будет стоять дом, заболочена или уровень грунтовых вод чрезвычайно высокий, то столбчатый фундамент необходимо возвести на достаточно большой высоте. Иногда верхушка опор может возвышаться над почвой на 1-2 м. Естественно, что при таком варианте основания забирку делать нельзя.

Столбчато ленточный фундамент. Пошаговая инструкция или руководство к действиям

Планировка и разметка строительной площадки по осям дома.После планировки при помощи шнура разбить оси, для возведения стен.Определение мест на земле, где будут находиться шурфы под столбики или будут пробурены отверстия для вертикальных опор.Расстояние между ними должно составлять от 150 до 200 см.Важно! столбы непременно должны располагаться в углах здания, а также в местах сопряжений внутренних и наружных стен, вне зависимости от выбранного шага их расположения.Земляные работы по устройству шурфов под столбики или скважин.Для кирпичных, бутовых и монолитных столбов отрываются шурфы. Когда применяется ленточно столбчатый фундамент глубина заложения должна быть на 20…25 см больше глубины промерзания грунта в месте строительства.Изготовление опалубки.Допускается использоватьиз пластиковых или металлических щитов. Можно ее изготовить и своими руками

Использовать для этого необходимо доски, толщиной 25…30 мм, из которых изготавливаются щиты необходимого размера

Можно ее изготовить и своими руками. Использовать для этого необходимо доски, толщиной 25…30 мм, из которых изготавливаются щиты необходимого размера

Когда применяется ленточно столбчатый фундамент глубина заложения должна быть на 20…25 см больше глубины промерзания грунта в месте строительства.Изготовление опалубки.Допускается использоватьиз пластиковых или металлических щитов. Можно ее изготовить и своими руками. Использовать для этого необходимо доски, толщиной 25…30 мм, из которых изготавливаются щиты необходимого размера.

Описание изготовления из досок своими руками очень легко находится в любом строительном справочнике.Вязка арматуры. Если используется монолитный бетон, он подлежит армированию. Для столбиков связывается каркас из 4 стержней арматуры с диаметром = 16…18 мм, перевязанных по высоте замкнутыми контурами-хомутами из проволоки с диаметром = 6…8 мм и устанавливаемых с шагом 0.4 м.

Все стержни и хомуты связываются между собой проволокой для вязки. Высота каркаса на 250 мм должна превышать высоту столбика для того, чтобы можно было связать между собой арматуру опоры с горизонтальной балочной конструкцией. Арматура должна использоваться не ниже А-3 класса.Кирпичная, каменная кладка, бетонирование столбов или буронабивных свай.

Если используется кирпич, его нужно через каждые пять рядов армировать сеткой 100 х 100 мм из проволоки. Кладку из бутовых камней можно не армировать. Бетонирование монолитных столбиков выполняется бетоном класса В-25 (М350).

Бетон можно использовать как привозной, так и изготовить его своими руками. При работах необходимо обязательное виброуплотнение. Столбики могут быть сечением 0.6 х 0.6 м для наружной стены (при их толщине 0.6 м) и 0.4 х 0.6 м для внутренней (при толщине 0.4 м).Подготовка к бетонированию горизонтальных балок.

Если низ горизонтальной балочной конструкции должен быть ниже уровня земли (обычно это 25…30 см), между столбиками отрываются на соответствующую глубину неглубокие траншеи. Вертикальные откосы траншей нужно сделать как можно более аккуратными, так как в дальнейшем они будут использованы как часть опалуби. Высота балочной конструкции может быть принята 500…600 мми соответствовать толщине стены.Размер и изготовление стальных каркасов.Каркасы состоят из 6 металлических стержней, устанавливаемых вдоль балки – по 3 стержня в верхней и нижней частях.

Между собой стержни связываются между собой гнутыми хомутами в виде замкнутого контура. Размеры хомутов должны быть такими, чтобы при вписывании их в поперечный разрез балки между арматурой и наружной поверхностью оставался зазор 25 мм – защитный бетонный слой, предохраняющий арматуру от коррозии.Изготовление, а также установка опалубки.Опалубка для ростверка может быть инвентарной или изготовленной своими руками. Устанавливается опалубка прямо на землю.

Если бетонируется заглубленная в грунт горизонтальная монолитная рама — ростверк, опалубка должна быть на 25…30 см ниже высоты балки. Если горизонтальная рама — ростверк приподнята над поверхностью, высота опалубки должна соответствовать отметке, на которой должен находиться верх балочной конструкции. После установки и раскрепления в опалубку засыпается песок, верхний уровень которого должен находиться на отметке низа балочной системы (или верха столба).Заливка бетона балок.Бетон заливается обычным способом, затем через 5…7 дней опалубка снимается.

Для высокорасположенной конструкции удаляется песок, и ростверк оказывается опирающимся на столбики. Изготовление опорной части здания закончено. Еще через 10…15 дней можно приступать к кирпичной кладке.

Расчет столбчатого фундамента, схемы и чертежи

Первоначально необходимо провести полноценный расчет и составить проектную документацию. Лучшим решением будет не делать этого самому, а доверить данный вопрос специалистам.

Примерная схема столбчатого фундамента выглядит следующим образом:

Изначально проводится полноценный расчет фундамента, который в конечном итоге позволит высчитать количество необходимых столбов, их размеры, глубину, а также места установки.

Для получения максимально точных данных понадобиться полноценно исследовать грунт, узнав его тип, уровень промерзания и прочие его характеристики. В случае проведения подобного расчета самостоятельно, рекомендуется использовать онлайн калькуляторы.

Все данные, полученные во время проведения исследования и расчетов, заносятся в проектную документацию.

Итак, пришло время рассмотреть непосредственно технологии возведения столбчатого фундамента

Глубина заложения

По глубине заложения основания фундаменты разделают на два вида:

• Мелкозаглубленный;
• Глубогозаглубленный.

Мелкозаглублённый столбчатый фундамент

Для лёгких небольших построек закладывают мелкозаглубленный столбчатый фундамент. Мелкозаглубленным основанием считают столбы, заложенные на небольшой глубине (0,5-0,7 м) в зоне промерзания грунта.

Конструкция мелкозаглубленного основания

Для того чтобы опоры не подвергались выталкиванию из почвы под действием вспученных промёрзших грунтов, принимают ряд мер. Это утепление отмостки и ограждающих конструкций цоколя. Боковые поверхности фундамента покрывают материалами, которые значительно уменьшают боковые силы трения грунта.

Возведение монолитных железобетонных опор, в отличие от других видов столбов, несут дополнительные затраты по изготовлению и установке арматурных каркасов, приготовлении и укладке бетонной смеси, а также по сборке и разборке опалубки.

Недостатком мелкозаглубленного фундамента является его чувствительность к воздействию пучинистости промёрзших грунтов. Строения на таких основаниях требуют дополнительных затрат по утеплению отмостки и цоколя.

К преимуществам таких оснований безусловно относят экономичность их возведения по сравнению с глубокозаглублённым фундаментом.

Глубокозаглубленный столбчатый фундамент

Опоры глубокого заложения располагают ниже зоны промерзания почвы. Для устройства опор применяют железобетонные столбы, металлические и асбоцементные трубы. На дне ямы делают песчаную подушку или бетонную подготовку. При больших глубинах опалубку для монолитных столбов делают расширенной к основанию. Конусная форма ствола опоры увеличивает сопротивление к выталкиванию его вспученными грунтами.

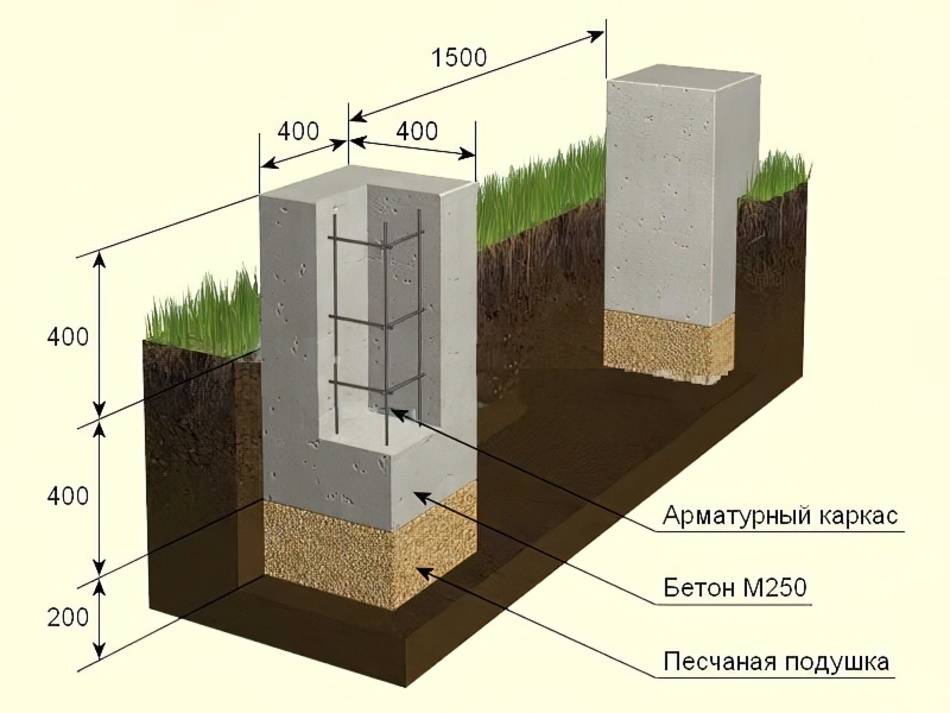

Столбы сечением 400 х 400 мм

На основании некоторых столбов делают бетонную подготовку или кладку из камня, кирпича в виде уступов, что даёт такой же эффект, что и форма конуса.

Размеры минимального сечения фундаментных столбов определаются их материалом:

• Армированный бетон – 400 х 400 мм;
• Бутовый бетон – 400 х 400 мм;
• Природный камень – 600 х 600 мм;
• Плитняк – 400 х 400 мм;
• Кирпичная кладка – 380 х 380 мм.

К недостаткам глубоких столбчатых опор относят сложность и трудозатратность выполнения земляных работ по обустройству шурфов под опалубку. Преимуществом возведения таких опор является экономия материальных ресурсов и трудозатрат по сравнению с другими видами оснований.
