Что такое телескопическая стойка для опалубки

Материалы и инструменты, необходимые для монтажа

Для устройства перекрытия на высоте 1.5 – 4.5 м понадобятся:

• телескопические опоры;
• треноги – состоят конструктивно из 3-х выгнутых труб. С их помощью выполняется жесткая фиксация опалубочной стойки в необходимом положении. Кроме того, на данный элемент передается часть нагрузочного воздействия. Их применение позволяет не заливать фундамент под каждую стойку;
• унивилки – листы металла, к которым приварены металлические штыри, уголок либо желоба, необходимые для установки и крепления балок;
• балки из древесины;
• фанера с ламинированным слоем;
• углы опорные;
• строительный уровень, нивелир.

Применение

Стойка телескопическая для опалубки используется для устройства монолитных перекрытий на высоте до 5,0 м при температуре от -40 до +45 градусов. Позволяет производить бетонирование перекрытий разных типов: прямых, наклонных, усиленных железобетонными балками и капителями. Данная система получила широкое распространение в жилом строительстве.

Монтаж и вертикальное положение стойки телескопической обеспечивают складывающаяся тренога, или рама соединительная, формирующая ячейку из 4-х стоек телескопических; укладку балок или бруса обеспечивают различные модификации унивилок.

Набор дополнительных комплектующих: тренога, унивилка, рама соединительная обеспечивают удобство и безопасность работ при возведении монолитных перекрытий.

Для того, чтобы приобрести подходящие модели, следует учесть, что вам предстоит работать с ними не на одном объекте, а и в будущем. Именно поэтому следует отдавать модели с параметрами, несколько больше требуемых. Некоторая перспектива поможет вам в будущем эффективно работать с оборудованием и при больших требованиях.

Изготовление и продажа такого рода конструкций осуществляется с применением высокопрочной качественной основы. Таким образом, обладая внушительной несущей способностью, конструкция сможет удерживать вес перекрытия до тех пор, пока железобетонная плита не наберется прочности и не застынет

При выборе моделей обратите внимание на:

1. Наличие домкрата.
2. Диаметр и материал изготовления изделия.
3. Наличие резьбы.
4. Принцип регулирования высоты.
5. Максимально допустимую нагрузку.

Так, рассчитав вес конечной конструкции, вы сможете понять, какое количество столбов вам потребуется в ходе строительства. При этом специалисты рекомендуют использовать их в несколько большем количестве – на случай непредвиденных обстоятельств.

Если вам нужна помощь в выборе товаров или вы желаете недорого заказать их для своей компании, то вам на помощь придут наши специалисты. Они расскажут вам об особенностях той или иной модели, а также помогут дешево приобрести все для строительства. Доставка будет осуществлена нами прямо на ваш объект.

Монтаж конструкции при высоте потолка выше 4,5 м

Процесс монтажа объемной конструкции в общих чертах похож на установку простой опалубки. Но есть и некоторые различия. Опишем пошагово, как сделать перекрытие для высоких потолков типа «прямой стол»:

1. Сначала следует произвести тщательную утрамбовку поверхности. Затем спланировать расстановку стоек.
2. Теперь раскладываем по площадке деревянные подложки. На каждую должно опираться не менее двух стоек. Если поверхность надежная, можно обойтись без этого.
3. Расставляем башмаки или нижние домкраты там, где встанут стартовые стойки. Гайки домкратов заранее выкручиваем на требуемую высоту.
4. Раскладываем по площадке между башмаками (или домкратами) ригели. Количество их должно совпадать с запланированным количеством ярусов.
5. Устанавливаем на башмаки (или домкраты) стартовые стойки. Они должны опираться нижним сечением на паз в гайке домкрата.
6. Скрепляем стойки продольными и поперечными ригелями сначала по первому ярусу фланцев, потом по второму. Примечание – при сборке опалубки высотой более 12 м нужно устанавливать в шахматном порядке стойки разной длины. К примеру, Ст-С-2,4 (с высотой 2,4 м) можно чередовать с Ст-С-4,4 (с высотой 4,4 м) для придания большей устойчивости конструкции.
7. Проверяем вертикальность стоек и горизонтальность ригелей. При необходимости отрегулировать горизонт с помощью гаек домкратов.
8. С помощью лестницы устанавливаем доборные стойки и скрепляем их ригелями. Монтаж стоек должен производится без зазоров. «Провисы» опалубки нужно устранять тут же с помощью нижних домкратов (поэтому лучше использовать их, а не башмаки).
9. После установки нужного количества доборных стоек, скрепленных ригелями, монтируем верхний ряд домкратов. Опять сверяем горизонт и вертикаль по стойкам и ригелям, производим окончательную доводку с помощью домкратов.
10. При нужде к стойкам крепим диагональные раскосы.
11. После этого устанавливаем унивилки в гайках верхних домкратов.
12. На унивилках крепим балки, монтируем опалубку под заливку, укладывая продольно листы ламинированной фанеры.
13. Приступаем к установке арматуры и заливке бетона.

Объемная опалубка проверяется уровнем постоянно, на каждом этапе сборки.

Кстати, при небольшой высоте перекрытия можно обойтись турами или блоками. Тура – это отдельная конструкция из 4 стоек, соединенных ригелями и усиленная раскосами. Блоки собираются из 6 и более стоек.

Но какой бы метод ни был избран, при правильной сборке опалубки получится надежное и ровное перекрытие, которое прослужит не один десяток лет.

Стойки-домкраты для опалубки в Челябинске

Домкрат AUTOVIRAZH AV-071105 ромбический 1,5т резиновая.

Винтовой домкрат QL 8 т

Стойка трансмиссионная г/п 500 кг. OHT305M Ombra, 55518

Домкрат подкатной 2 тонны SPARTA 510084 в кейсе

Стойка трансмиссионная гидравлическая, 0,5 тонны, h под.

Подставка под машину Сорокин 2т (275-430мм)

Стойка трансмиссионная Matrix «High Position».

стойка трансмиссионная гидравлическая, 0,5 т, h подъема.

Подкатной домкрат AE&T T32008A

Стойка трансмиссионная гидравлическая, 0,5 тонны, h под.

Домкрат подкатной 2,5 тонны STELS EQUIPMENT STELS 51132.

Крепление домкрата Hi-Lift к трубчатому основанию 25-50.

Домкрат гидравлический подкатной «Kraft-Lift».

Домкрат бутылочный гидравлический SCHWARTZ-911, 4 т, 19.

Адаптер «Matrix», для бутылочных домкратов, д.

Опора резиновая «Ombra», универсальная «.

Домкрат Белавтокомплект БАК.00531

Подставка опорная под автомобиль 6 тонны 285-420 мм Бел.

Телескопическая стойка-домкрат 4.9

Телескопическая стойка-домкрат 3.1м Эконом

Домкрат Автодело Стойка страховочная

Домкрат подкатной Сорокин 2т (135-340мм) HobbyLine

Телескопическая стойка для опалубки перекрытий 3.1м

Опорная стойка Mega С10

Домкрат Калибр СТ-0,5, стойка трансмиссионная

Кабельные домкраты Промснаб Кабельный домкрат ДГ 10, ар.

Домкрат подкатной 3 тонны KRAFT КТ 820005 (в кейсе)

Подставка под машину Сорокин 6т (400-610мм)

Кабельные домкраты Промснаб Стойка кабельная (кабельный.

Подставка под автомобиль Сорокин 3.803 грузоподъемность.

Домкрат подкатной Ombra, 3т, 133-485 мм, OHT230, 55405

Телескопическая стойка-домкрат 3.7

Опорная стойка KraftWell KRWJS2

Телескопическая стойка-домкрат 4.5

Подставка под автомобиль Сорокин 3.802 грузоподъемность.

Домкрат Автодело Стойка страховочная с гребёнкой

Винтовой домкрат QL 3.2 т

Домкрат подкатной гидравлический Kraft 3т (в кейсе), (м.

Домкрат телескопический 2 тонны KRAFT КТ 800026

Опора резиновая, универсальная OMBRA OHT1002

Подставка под машину для домкратов цельнолитая Matrix 5.

Телескопическая стойка-домкрат 4.2

Резиновая опора для подкатных домкратов Ombra OHT1070

Кабельные домкраты Промснаб Кабельный домкрат ДГ 20, ар.

Кабельные домкраты Промснаб Кабельный домкрат ДГ 5, арт.

Домкрат Kraft КТ 800025

Опора резиновая для подкатного домкрата «Matrix&qu.

Гидравлическая трансмиссионная стойка Forsage F-0902

Домкрат механический бутылочный, 2 т, h подъема 160–325.

Телескопическая стойка-домкрат 4.5

Домкрат Skyway 90999 2т S01803001

Опора для подкатного домкрата «Matrix», диаме.

Стойка трансмиссионная г/п 500 кг. OHT305M OMBRA

Стойки для опалубки 3,7

Домкрат Airline AJ-3F-390P 3т

Подставка под автомобиль Сорокин 3.802 грузоподъемность.

Кабельные домкраты Промснаб Стойка кабельная ДВ 1, арт.

Домкрат ЗУБР 43053-2-k

Кабельные домкраты Промснаб Домкрат кабельный ДК-5ВР се.

Домкрат-стойка гидравлический 4т Zipower PM0827

Подставки под авто AE&T T51103A

Домкрат-стойка гидравлический 6т ZiPower PM0828

Подставка под машину для домкратов малая Matrix 50905

Кабельные домкраты Промснаб Кабельный домкрат ДГ 10Т, а.

Опорная стойка Mega C15B

Стойка трансмиссионная OMBRA OHT305M 500 кг.

Опора резиновая для подкатного домкрата «Matrix&qu.

Опора для подкатного домкрата «Matrix», униве.

Опорная стойка Домкрат TTL S70/615 6D6334.001

Домкрат подкатной для автолюбителя 2 т. в кейсе, Н=135-.

Домкрат-стойка гидравлический 4т ZIPOWER PM0827

Стойка трансмиссионная гидравлическая «Matrix&quot.

Винтовой домкрат QL 20 т

Подкатной гаражный домкрат Trommelberg XRD0925

Стойка трансмиссионная гидравлическая 0,5 тонны h подъе.

Преимущества опалубки перекрытий на телескопических стойках

Востребованность и успешное применение телескопической системы в монолитном строительстве объясняется множеством преимуществ:

Высокая пространственная жесткость.

• Быстрый и легкий монтаж/демонтаж.
• Минимизация количества инструментов для сборки.
• Отличное качество создаваемых перекрытий.
• Высокая прочность и долговечность.
• Устойчивость к погодным условиям.
• Безопасность и универсальность использования.
• Удобство транспортировки за счет небольшого веса.
• Снижение расходов на производство бетонных работ.
• Многократное использование.

Сборный комплект обеспечивает безопасность и удобство при монтаже монолитных перекрытий. Продольные балки фиксируются унивилкой. Тренога позволяет конструкции прочно удерживаться в вертикальном положении.

Расчет опалубки перекрытий на телескопических стойках

При расчете опалубки перекрытия обязательно принимается во внимание вес бетона, арматуры, балок, фанерного листа и все то, что будет оказывать нагрузку на стойки. Также во внимание при расчете опалубки перекрытия, нужно принимать и нагрузку от впрыска бетона бетононасосом

Именно с учетом полученных данных рассчитывается необходимое количество стоек. При этом число унивилок будет равно количеству стоек. Стоит учесть, что на каждые 3 стойки потребуется примерно 2 треноги.

При расчете количества балок нужно учесть размеры комнат, внутри которых устанавливается перекрытие и количество стоек. В среднем на 1 м2 опалубки перекрытия уходит от 2,6 метра до 3,2 метра балки.

Чтобы рассчитать необходимое количество целой фанеры, нужно воспользоваться формулой – Sп:Sл*1,(где Sп является площадью перекрытия, а Sл площадью 1 листа палубного листа). Для завершения фанерной палубы опалубки, вам понадобиться фанера различной длины и ширины- так называемая фанера для подрезки.

Расчет опалубки перекрытий на телескопических стойках должен проводиться профильными специалистами. Это обеспечит высокое качество результата и надежность будущего здания. Самостоятельно произвести можно только предварительные расчеты. Так как без определенных знаний и опыта легко упустить важные параметры. На нашем сайте Вы сможете воспользоваться онлайн калькулятором расчета опалубки перекрытия. Для более точного и правильного расчета количества опалубки позвоните нашим сотрудникам по телефонам +7 (495) 409-000-6; +7 (910) 466-51-95 или напишите на почту stroiproektmonolit@gmail.com

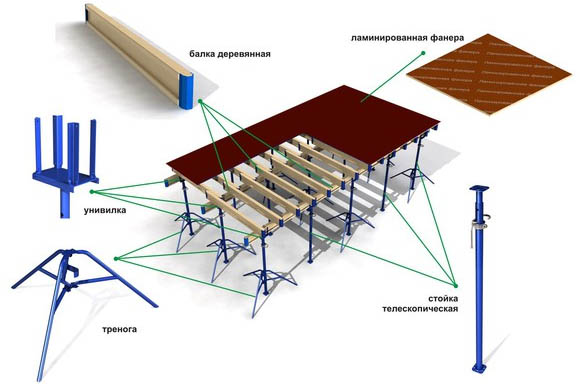

Конструкционные особенности опалубки

Опалубка перекрытий на телескопических стойках применяется на высоте от 1,4 метра до 4,9 метров. Нагрузка, которую может выдержать сборная конструкция, зависит от высоты используемых стоек, величины вылета, способа их закрепления.

Это один из наиболее востребованных опалубочных систем при возведении, как частных жилых домов, так и в гражданском и промышленном строительстве. С виду такая опалубка выглядит достаточно просто. Однако она включает в себя множество различных элементов:

• Телескопическая стойка.
• Тренога.
• Унивилка.
• Фанерный лист.
• Деревянная двутавровая балка.

Телескопическая стойка

Телескопическая стойка опалубки главный элемент конструкции, который состоит из двух стальных труб (внешней и внутренней). У каждого производителя стоек опоры существует несколько вариантов производства телескопических стоек. Их диаметр может быть равен 55-60 или 49-51 мм с толщиной стенок от 2 до 3 мм. У каждой трубы имеется основание в виде фланца с размерами 12х12 см и четырьмя сквозными отверстиями. В зависимости от вида резьбы различают 3 вида телескопических стоек: с открытой резьбой, с усиленной открытой резьбой (с увеличенным диаметром и толщиной стенок) и с закрытой резьбой (защищенной от загрязнений бетоном).

Высота стойки регулируется посредством имеющихся продольных отверстий, которые осуществляют начальную юстировку. Фиксируются элементы с помощью серьги-стопора (стопорного кольца), которое надежно защищают конструкцию от складывания после заливки. Поверхность стоек оцинковывается для предотвращения коррозии или окрашивается обычно в желтый, красно-коричневый цвет или синий цвет, что также защищает от коррозийных повреждений.

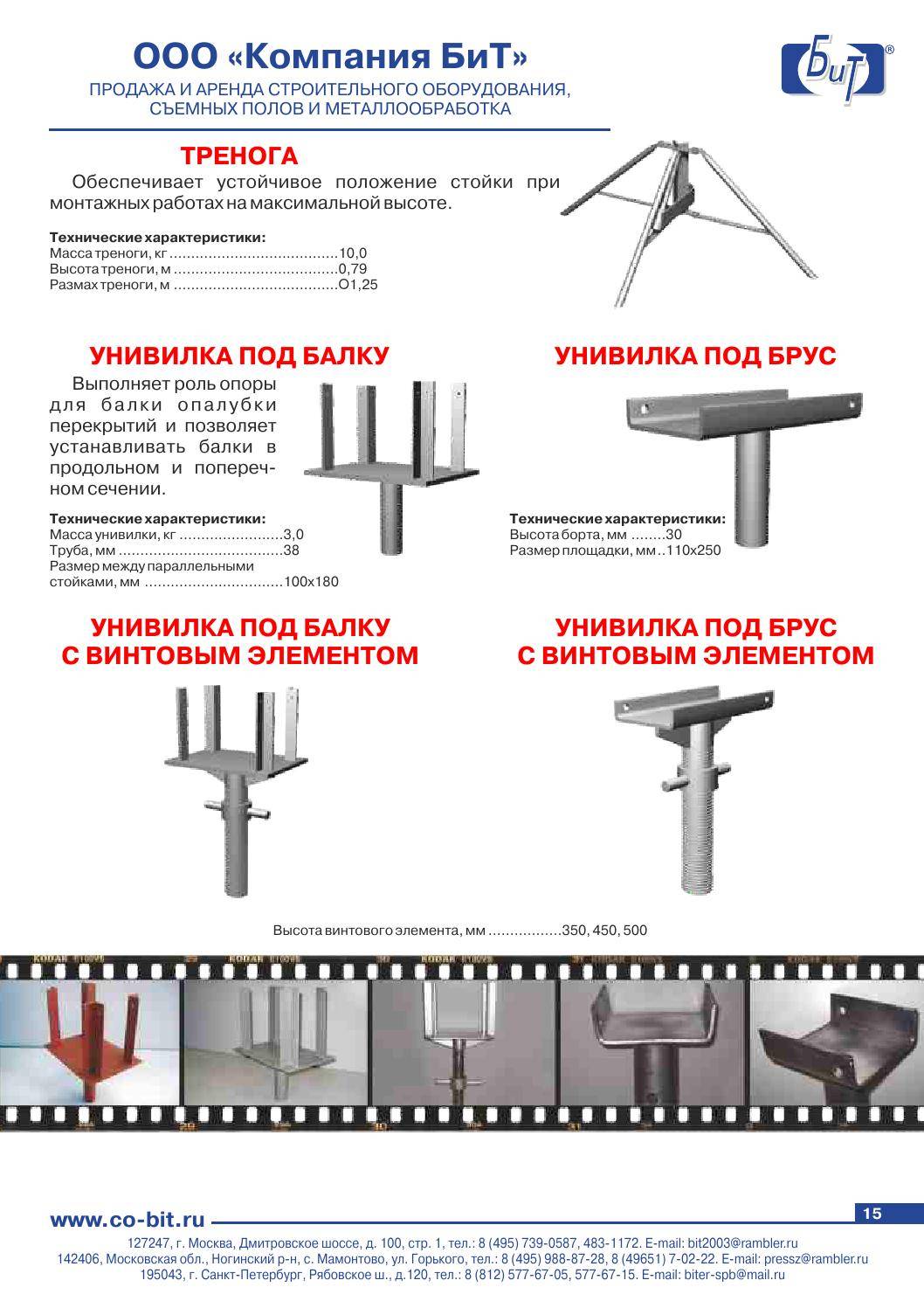

Тренога

Опорный элемент, который обеспечивает надежную фиксацию стойки на рабочей поверхности во время производства монтажа опалубки. Фиксация осуществляется посредством наличия трех точек опоры треноги и зажимного механизма. К тому же за счет данного элемента осуществляются выверки стоек по вертикали. В процессе монтажа монолитного перекрытия тренога принимает на себя большую часть динамических и статических нагрузок. Именно поэтому для ее изготовления применяется металл повышенной прочности.

Унивилка

Устройство внешне похоже на вилку с четырьмя рожками, поэтому имеет такое название. Изготавливается унивилка в различных модификациях, предназначенных для различных видов ригеля (двутавровой балки). Унивилка одевается на верхнюю часть телескопической стойки. Геометрически, унивилка имеет прямоугольный вид, с размерами сторон 130 мм на 210 мм. Путем разворачивания унивилки по отношению к двутавровой балки, в унивилку можно смонтировать одну балку, или две соприкасающихся балки. Унивилка имеет вес от 1-го килограмма до 1,5 кг, в зависимости от толщины площадки.

Фанерный лист

Ламинированная фанера имеет ровную поверхность, используется в качестве палубы. Это обеспечивает фанере идеальную гладкость и облегчает процесс демонтажа благодаря низкой адгезии материала с бетонной смесью.

Кроме того фанера имеет низкую стоимость в сочетании с длительным ресурсом службы (при соблюдении условий хранения и правильной эксплуатации). Кроме того такой материал легко режется и подгоняется под необходимые размеры. Ламинированная фанера не подвержена коррозийным процессам и имеет конструктивную прочность. Основные размеры у фанеры для опалубки -1220/2440 и 1500/3000. Стандартная толщина фанерного листа для монолитных работ 18 мм и 21 мм.

Двутавровая балка

Двутавровая балка (ригель) предназначена для формирования несущей конструкции палубы. Главное назначение двутавровой балки, принять все нагрузки от создаваемого монолитного перекрытия и равномерное распределение нагрузки по всей рабочей поверхности и передачи распределенной нагрузки на телескопические стойки. В качестве материала для изготовления балки, применяется дерево различных пород и фанерные вставки между верхней и нижней полкой балки. Двутавровая балка выдерживает нагрузки до 400 кН. Размерный ряд имеет длину от 1 метра до 6 метров. Высота двутавровой балки производимой российскими производителями 200 мм. У ряда зарубежных производителей, таких например как Пери или Дока, используется балка высотой 240 мм.

Изготовление и монтаж опалубки своими руками

В частном малоэтажном строительстве не всегда имеет смысл арендовать, а тем более покупать готовую опалубку. Ее можно соорудить и установить самостоятельно, но прежде стоит быть на 100% уверенным в своих навыках и умениях.

Подготовка

Изначально необходимо определить размер и толщину плиты перекрытия. Размеры определить несложно, они равняются размеру пролета между этажами. Минимальная толщина – 1/30 длинной части плиты, максимальная толщина – 1/20 длины. К минимальной толщине лучше прибавить 20-30 мм для надежности. Например, если имеем дело с перекрытием 5*6 м, то толщина плиты будет (6 м / 30) = 0,2 м или 200 мм (но не более 300 мм), но лучше сделать 230 мм.

Чтобы процесс возведения опалубки был безопасным, следует учитывать некоторые ограничения, существующие для самостоятельно выполняемых работ:

максимальная высота проведения работ – 3,5 м (если решено взять в аренду телескопические стойки, то до 5 м);
лучше иметь профессионально подготовленный проект;
если используются б/у материалы, то их важно тщательно проверить на прочность.

Для изготовления опалубки в частном строительстве используют фанеру толщиной 20 мм, плоский шифер, профлист (для палубы), деревянный брус 50*100, 50*150 и 100*150 мм (для вертикальных стоек и балок под палубой), доски и бруски (для стенок палубы). Удобно, что после разборки опалубки большинство из этих материалов можно будет использовать повторно.

Разметка и установка стоек

На стены необходимо нанести метки, которые будут определять высоту опорных стоек. Метки наносят с шагом 70-80 см, допустимо до 1 м. Метки должны находиться ниже, чем верх несущей стены, на расстояние, равное толщине настила.

Стойки начинают ставить сначала по периметру стен, расстояние от стойки до стены 20 см. Шаг между стойками должен быть одинаковый. Если они изготовлены из брусьев, то шаг делают около 50 см, если решено было взять в аренду телескопические стойки (сильно сэкономит время), то можно ставить их с шагом 1 м.

Если все сделано правильно, то все опоры будут одной высоты. Сверху они связываются поперечными брусками, их располагают параллельно короткой стене.

Настил

Плоскость настила должна быть на одном уровне с верхушками стен. Для изготовления настила используют разные листовые материалы, среди которых самым популярным считается влагостойкая фанера, используют также профлист и даже обрезную доску. В последнем случае сложно получить идеально ровную поверхность, потому доски сверху застилают тонкой фанерой или рулонной кровельной сталью. Ламинированная фанера хороша тем, что к ней не липнет бетонный раствор, но упростить демонтаж опалубки при использовании других материалов можно простым способом. Достаточно перед заливкой раствора расстелить толстую полиэтиленовую пленку.

Когда выполнен монтаж дна палубы, переходят к монтажу торцов, которые необходимы по периметру перекрытия, вокруг лестничных проемов, дымоходов и вентиляционных каналов. Торцы обычно выполняют из досок толщиной 30-40 мм.

Самые слабые места – углы и длинные стороны перекрытий, поэтому в этом месте опалубку лучше дополнительно укрепить, для чего используют анкера, вязальную проволоку или просто более толстые доски. Далее — установка арматуры и заливка бетона, процесс описан в видео.

Когда бетон набрал прочность, переходят к разборке всей системы. Первым делом снимают торцы палубы, затем стойки, балки и сам настил.

Несъёмная опалубка для бетона

Выше мы рассказали только о самых применяемых видах опалубки, хотя у некоторых узкоспециализированных строительных ведомств есть и собственные разработки съёмных, многократно оборачиваемых конструкций. Но нельзя не сказать и о несъёмных опалубках, которые набирают всё большую популярность.

Они после заполнения бетоном остаются в теле основной конструкции, и могут как воспринимать вместе с ней нагрузки, так и выполнять функции теплоизолятора или декоративной оболочки. Главное требование к несъёмной опалубке заключается в хорошем сцеплении с бетоном.

Пример декоративной несъёмной опалубки

Подобные опалубки изготавливают из того же железобетона, а так же:

• стеклоцементных плит;
• фибробетона;
• арболита;
• листовой или тканой сетчатой стали;
• асбоцементных труб (используют для бетонирования монолитных свай);
• экструзионного пенополистирола.

Железобетонную опалубку чаще всего применяют при устройстве конструкций, глубоко закладываемых в грунт: ленточных фундаментов с толщиной стенки более 500 мм; кессонов, опускных колодцев; мостовых опор и различных промышленных сооружений. Собирается она из объёмных пустотелых элементов (блоков), имеющих лишь бетонную оболочку, которые изготавливают в заводских условиях.

В зависимости от типа и размера конструкции, которую нужно получить, в качестве элементов несъёмной опалубки могут использоваться плоские плиты малой толщины, установленные параллельными рядами. Для немассивных монолитов (например, армопояса на газоблочном доме), с этой целью могут использоваться обычные перегородочные блоки толщиной 50-100 мм из того же газобетона.

Плиты несъёмной опалубки

Для массивных сооружений на заводах изготавливают ребристые опалубочные плиты шириной 600-1200 мм и длиной до 6000 мм. Чтобы они лучше сцеплялись с бетоном, в рёбрах предусматривают сквозные отверстия, через которые пропускают анкера. Если опалубке предстоит вместе с основным монолитом выполнять работу по восприятию нагрузок, элементы для её сборки изготавливают из бетона такого же класса, с тем же видом цемента и заполнителем.

Между собой элементы несъёмной опалубки обычно скрепляют замоноличиваемыми в бетон выпусками арматуры. Дополнительные крепления предусматривают только в том случае, когда опалубочные плиты очень тонкие. В этом случае их усиливают деревянными или стальными прогонами, хомутами или сварными закладными, которые после бетонирования просто удаляют.

Телескопические стойки для опалубки перекрытия, конструкция, характеристики и разновидности

Опалубка — это деревянный каркас постройки, который в дальнейшем будет заполняться бетоном. Стойка под опалубку — это, по сути, ее несущий элемент, который удерживает ее в статическом состоянии. Цены на опалубку могут отличаться в зависимости от особенностей конструкции и материала. Стойка под опалубку состоит из двух стальных или алюминиевых труб разных диаметров. К трубе большего диаметра снизу приварена опорная площадка, а сверху – насадка с накатанной на неё резьбой и прорезями для крепежа. Некоторые производители закрывают насадки с резьбой гильзами для защиты от загрязнений, по этой конструктивной особенности происходит классификация стоек:

• с открытой резьбой;
• с закрытой резьбой.

Труба меньшего диаметра (телескопическая вставка) имеет отверстия по всей длине, расстояния между ними от 110 до 175 мм, сверху к ней приварена опорная площадка для установки унивилки. На насадку нижней трубы накручивается опорная гайка, в неё вставляется телескопическая вставка. Фиксация нужной длины стойки выполняется специальной крепёжной серьгой через прорези в насадке и отверстия в верхней трубе с опорой на гайку.

Размеры стоек телескопических для опалубки стандартные, их выпускают длиной от 1,7 до 4,5 м. Нагрузка, которую они способны выдерживать, колеблется в диапазоне от 1 до 4 тонн. Для защиты от коррозии опоры под опалубку окрашиваются нитроэмалью или порошковой краской, оцинковываются отдельные детали (насадки с резьбой, опорные гайки, крепёжные серьги).

Перечень необходимых материалов и приспособлений для опалубки перекрытия

• опор телескопических ;
• треноги – устройства из трёх изогнутых труб, жёстко фиксирующего стойку опалубки в нужном положении и принимающего на себя часть нагрузки;
• унивилки – металлического листа с приваренными к нему металлическими штырями, уголками или жёлобом, предназначенного для укладки и фиксации балок;
• балок из дерева;
• фанеры ламинированной;
• опорных углов,
• уровня.

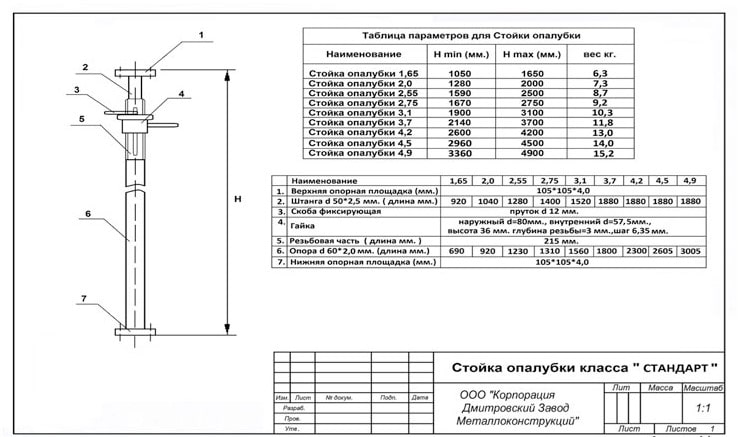

Размеры стандартных телескопических стоек и вес.

Наименование	Высота	Диамерт и толщина	Вес, кг
мин.-макс.	Внутр.	Наруж.
Стойка телескопическая СД 2,1	1,2 — 2,1 м	60*2	51*2,5	9,44
Стойка телескопическая СД 2,5	1,4 — 2,5 м	10,60
Стойка телескопическая СД 3,1	1,7 — 3,1 м	11,87
Стойка телескопическая СД 3,7	2,0 — 3,7 м	13,74
Стойка телескопическая СД 4,2	2,5 — 4,2 м	15,17
Стойка телескопическая СД 4,5	3,0 — 4,5 м	16,16

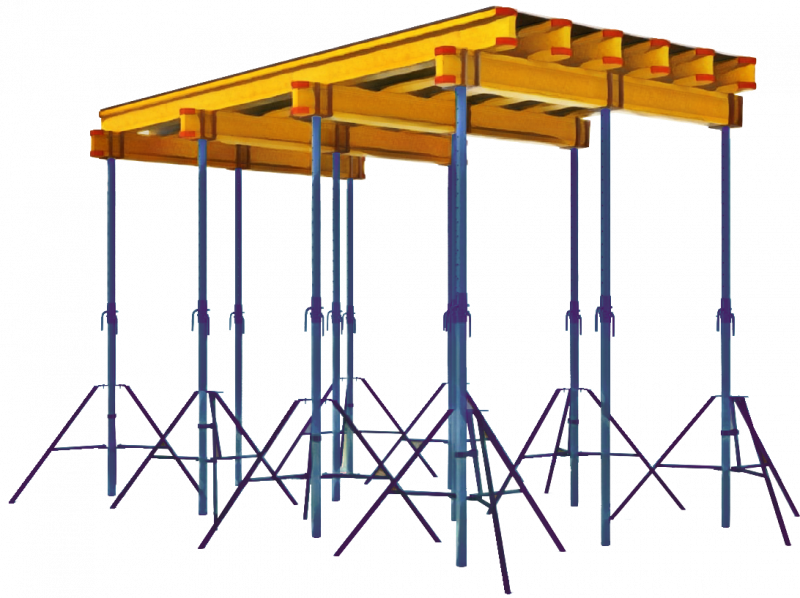

Сборка опалубки перекрытия простой конструкции – семь простых шагов

1. На предварительно подготовленную поверхность устанавливают треноги, зажимы поднимают до упора.
2. В треноги вставляют телескопические стойки и фиксируют их, опустив зажимы.
3. На верхние опорные площадки стоек помещают унивилки.
4. Выдвигают верхние телескопические вставки на нужную высоту и закрепляют их серьгами для крепежа.
5. В унивилки закладывают сначала продольные, а после поперечные балки.
6. Уровнем контролируют правильность положения сооружения, высоту регулируют опорными гайками.
7. Устанавливают опорные углы и настилают ламинированную фанеру.

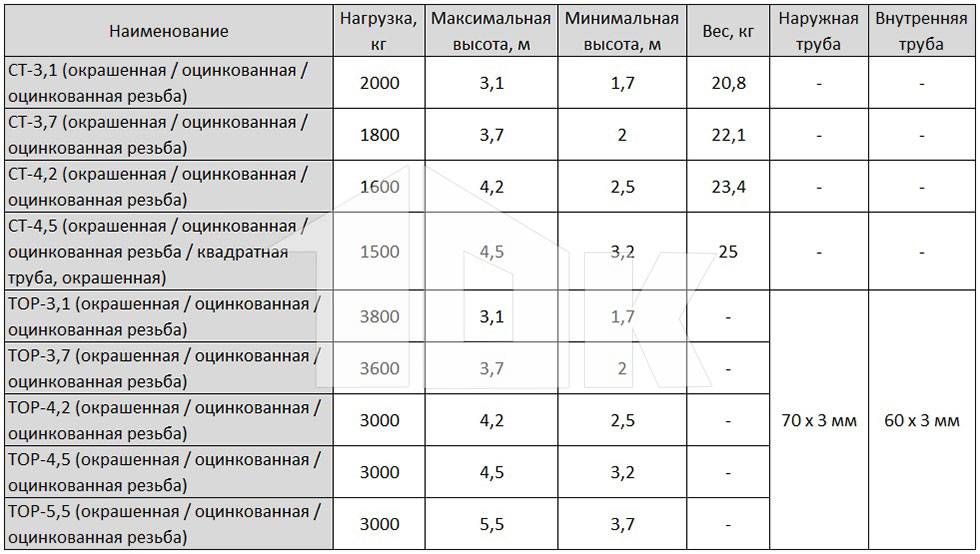

Различают два вида телескопических стоек — стандартные и усиленные. Отличия приведены в таблице:

Высота, толщина перекрытия	до 3 м, до 300 мм	3 — 4,5 м, 300 — 400 мм
Тип стоек	стандартные	усиленные
Длина стоек	3,1 — 4,2 м	до 4,5 м
Диаметр опорной трубы	60 мм	76 мм
Толщина стенки опорной трубы	2 мм	3 мм
Диаметр телескопической вставки	48 — 51 мм	60 мм
Толщина стенки телескопической вставки	2,5 мм	3 мм
Шаг между стойками при установке	1,5 м	1 м

Система позволяет возводить и прямые, и наклонные перекрытия (в качестве которых можно использовать ламинированную фанеру). В промышленном строительстве расчет стоек выполняется на стадии проектирования в составе ПОС и ППР. Контроль расчета количества и необходимых параметров выполняется по таблице:

В частном домостроении опалубка для устройства перекрытий используется реже, но можно выполнить самостоятельный расчет, опираясь на следующую формулу:

Количество опорных осей Ко:

К0=(Ш/Д+1) Х (д/Др+1), где

• Ш – ширина заливки бетоном (в см);
• Д – длина заливки (в см);
• Др – длина ригеля, соединяющего конструкцию в горизонтальной плоскости.

Количество унивилок и опор вычисляется также. Обычно, для нормального запаса прочности достаточно 1-й стойки на 1,5 м.кв перекрытия, толщиной до 300 мм.

Для заливки бетоном, толщиной свыше 300 мм, лучше не экономить на числе треног для поддержки, и использовать по одной треноге на каждую. Для невысоких и тонких перекрытий можно устанавливать треногу через одну стойку.

Устройство опалубки перекрытий: разновидности конструкций

Сходу следует сделать оговорку – все разновидности горизонтальных опалубок для перекрытий обусловлены исключительно видом, а вернее, типом опор

Как вы понимаете, касаются они исключительно заводских изделий данного типа – в общем, обращать на них внимание нужно только тогда, когда речь идет о покупке готовой опалубки, а не о ее изготовлении своими руками с нуля. Выделить можно четыре типа опалубки для монолитных перекрытий

1. Опалубка на телескопических стройках. Переоценить удобство ее использования очень сложно – нивелирование горизонтальной опалубки с помощью таких опор производится быстро и самое главное, с высокой точностью.
2. Опалубка на объемных стойках. В отличие от предыдущего варианта, с монтажом и нивелированием опалубки данного типа придется повозиться немного больше, но, тем не менее, она отлично справляется с поставленными перед ней задачами. В большинстве случаев используется при небольших объемах бетонировки.
3. Опалубка на клиновых лесах. Примечательна она тем, что в качестве опор применяются строительные леса клинового типа сборки.

4. Опалубка на чашечных лесах. Точно такой же вариант, как и предыдущий, только в отличие от него, в качестве опор используются леса чашечного типа.

Последние два типа опалубки достаточно часто называют рамной опалубкой для перекрытий. Их особенность заключается в универсальности – по сути, для создания опалубки такого типа применяются строительные леса. В общем, приобретать специальные системы в полном объеме не нужно – леса просто дополняются щитами и балками, которые можно сделать самостоятельно. Так что если в вашем распоряжении уже имеются строительные леса, то их достаточно просто с минимальными затратами можно модернизировать и использовать в качестве опор для горизонтальной опалубки перекрытий.

И это еще не все, дополнительно все существующие нынче опалубки для перекрытия можно разделить на сборно-разборные и несъемные. Если говорить просто, то сборно-разборная опалубка – это изделие многоразового использования, в отличие от нее, несъемная опалубка, а вернее только ее щиты, используется только один раз. Удаляется все, кроме щитов – именно таким способом проще всего получить качественную и ровную поверхность потолка в доме. Зачастую для изготовления несъемной опалубки применяется полистирол, который является отличным утеплителем.
