Одно и трехфазные стабилизаторы
При подборе стабилизатора напряжения учитывайте сколько фаз заведено в ваше помещение. В 90% квартир – напряжение 220В, и соответственно выбирать нужно однофазный стабилизатор. В частных домах и коттеджах нередко встречается 3-х фазка – 380 Вольт. Здесь стоит сделать выбор в сторону трех однофазных, вместо одного трехфазного.
Хотя это по габаритам может занять место в 2 раза больше, зато в дальнейшей эксплуатации окупит себя вдвойне.
Преимущества трех однофазных:
- при поломке одного стабилизатора не нужно везти в ремонт сразу 3 штуки
- при отсутствии напряжения по фазе, два остальных будут работать исправно
- нагрузку одной фазы можно перевести в режим байпас, чтобы например воспользоваться сварочным аппаратом. Остальные продолжат исправно защищать оборудование.
Однако если у вас преобладает именно трехфазная нагрузка (двигатели, насосы, компрессор), то тогда нужно брать один стабилизатор на 380В.
Обзор моделей
Обзор современных стабилизаторов для дома проще всего провести, ориентируясь на достоинства и недостатки нескольких фирменных образцов. Для этого выбраны модели, представляющие такие конкурирующие фирмы как «Ресанта», «Энергия», отечественная разработка «Штиль», а также бренд под названием Sven.
Рейтинг стабилизаторов для дома возглавляет модель от производителя «Ресанта», выпускающего изделия с прекрасным соотношением цены и качества. Приборы этой фирмы способны работать с нагрузкой различной величины (мощностью от десятков до сотен Ватт). В ассортименте «Ресанты» представлено множество однофазных моделей релейного типа, но нередко встречаются и образцы с двойным преобразованием напряжения (инверторы). Недостатков у этого бренда практически нет (кроме цены).
Вторую позицию в рейтинге занимает «Энергия» – многопрофильная компания, только недавно освоившая выпуск качественных стабилизаторов. Все модели этого производителя отличаются выверенным соотношением качества и цены и пользуются неизменным спросом у российского потребителя. К их достоинствам также относят широкий выбор различных исполнений.
Далее идет компания «Штиль», выпускающая бюджетные изделия и модели средней ценовой категории, а также образцы премиум класса. Особенно популярны электронные инверторы, не уступающие по своим возможностям современным источникам бесперебойного питания.
Тип охлаждения
Одним из значимых критериев для классификации стабилизаторов напряжения является способ охлаждения. Он зависит от выходной мощности устройства и может быть основан на использовании как кулеров, так и принципа конвекции.
Стабилизаторы с принудительным охлаждением
Незначительная часть бытовых стабилизаторов имеет принудительное охлаждение. Для снижения температуры силовой части прибора, которая нагревается при работе, используются малошумные вентиляторы с повышенной производительностью. Они включаются при нагреве автотрансформатора или электронных ключей примерно до температуры 40-45°С. Есть приборы у которых вентиляторы работают постоянно, но скорость вращения лопастей может изменяться в зависимости от текущей нагрузки. При установке стабилизатора в прохладном помещении и при небольшом количестве скачков напряжения вентилятор может почти не работать.
Стабилизаторы с естественным охлаждением
Естественная вентиляция осуществляется за счет перфорации на корпусе прибора, что обеспечивает отток нагретого и приток свежего воздуха. Такая конструкция не предусматривает наличие вентилятора, воздухообмен происходит плавно. Главный плюс здесь – уменьшение количества пыли, всасываемой внутрь устройства, отсутствие шума при работе.
Стабилизатор напряжения с естественным охлаждением
Стабилизатор напряжения: что это и как его выбрать?
Работа, дом, хобби – в этом мире человеку достаточно сложно бывает успеть всё за один день. Ускорением темпа жизни обусловлены все проблемы, но и все современные решения. Домашняя жизнь кипит не меньше социальной, и проблемы у неё тоже – современные.Оказавшись дома, человек первым делом спешит совершить все дела по хозяйству. Он бросается стирать, гладить, готовить, убираться. И в такие минуты в доме возникает дефицит свободных розеток – стиральная машинка, пылесос, чайник, мультиварка, а для фона ещё и телевизор – все работают и угрожают стабильности электросети
И нередко при неосторожном обращении с её ресурсом хозяева квартиры на какое-то время погружаются в полную темноту – срабатывает автомат. Кина не будет, электричество кончилось
Как же выбрать стабилизатор напряжения?
Две основные характеристики, на которые стоит обратить внимание при выборе:
- Мощность – рассчитайте сумму мощностей ваших бытовых приборов, которые будут постоянно подключены к сети (холодильник, плита, телевизор и т.п.), прибавьте к полученному числу 20%.
- Точность – смотрите маркировку изделия. Для небольших колебаний диапазона: У – узкий, Пт – повышенной точности; для сильных колебаний: Ш – широкий; для медицинского оборудования – Птт, Пттт.
- Бесшумность – показатель, свойственный не всем стабилизаторам, и порой становящийся причиной отказа от хорошего варианта. Чтобы обеспечить большую бесшумность, устанавливайте стабилизатор подальше от зоны отдыха – спальни, гостиной.
- Компактность.
- Стоимость.
Если при использовании стабилизатора потеря мощности составляет более 50%, его стоит заменить на прибор мощнее.
Штиль IS2500
Тип — инверторный
Мощность — 2 кВт
Входное напряжение — 90-310 В
Время реакции — отсутствует
Количество ступеней регулировки — непрерывная регулировка
Подключение через клеммную колодку, выход — 2 евророзетки
Есть байпас
Штиль ИнСтаб IS2500 — единственный в данном обзоре стабилизатор с двойным преобразованием напряжения.
Наша отечественная разработка, полное соответствие международным стандартам, отличное качество монтажа — качественная пайка, отсутствие следов флюса, всюду кембрики и термоусадки:
И все это запрятано в надежный металлический корпус:
Инверторные стабилизаторы на сегодняшний день являются САМЫМ ЭФФЕКТИВНЫМ РЕШЕНИЕМ по защите аппаратуры от пониженного и повышенного напряжения, от искажения формы питающего напряжения и его частоты, от импульсных и высокочастотных помех. И в стабилизаторах Штиль серии ИнСтаб в полной мере реализован весь перечисленный функционал.
Если снять крышку, первое, что бросается в глаза — отсутствие массивного тороидального транса (неотъемлемый элемент стабилизаторов других типов). Это значительно уменьшает массу устройства и полностью избавляет от привычного трансформаторного гудения. Вообще, Штиль IS2500 работает почти бесшумно, если не считать звук вентиляторов. Если говорить по чесноку, то они, конечно же, шумят, но на таких высоких частотах, которые не способно уловить не только человеческое, но и даже кошачье ухо.
Второе, на что сразу обращаешь внимание, — это элементы входного и выходного фильтра для защиты от помех. Видите эти массивные дроссели на ферритовых кольцах и желтые прямоугольные конденсаторы типа Х2?. Кстати, заодно можете сравнить качество монтажа Штиля с любой Ресантой
Как говорится, комментарии излишни
Кстати, заодно можете сравнить качество монтажа Штиля с любой Ресантой. Как говорится, комментарии излишни.
Схемотехника стабилизаторов двойного преобразования такова, что выходное напряжение практически не зависит от входного. И действительно, если провести эксперимент при помощи ЛАТРа, то Штиль ИнСтаб IS2500 показывает абсолютную стабильность выходного напряжения в фантастическом диапазоне от 90 до 310 вольт.
В качестве доказательства могу привести сравнительные осциллограммы выходного напряжения стабилизатора Штиль ИнСтаб IS25000 и обычного релейного и электромеханического стабилизаторов.
Осциллограммы наглядно показывают реакцию стабилизаторов различных типов на резкий скачек входного напряжения (на 60 вольт вниз):
Как видите, стабилизатор Штиль IS2500 обладает нулевым временем реакции на изменение входного напряжения. На выходе всегда 220 вольт независимо от того, что поступает на вход. Если добавить сюда низкие требования к форме и частоте питающего напряжения, невероятно широкий рабочий диапазон, то это просто сказочный прибор. Такой стабилизатор идеально подойдет для работы от простенького дизель-генератора, у которого плавает не только амплитуда выдаваемого напряжения, но и частота.
При выходе напряжения за пределы рабочего диапазона (ниже 90 вольт или выше 310), стабилизатор тут же отключает нагрузку и на передней панели загорается красный светодиод и появляется соответствующая индикация. Как только напряжение возвращается в рабочий диапазон, все автоматически включится в работу.
Интересно то, что при возникновении даже 150%-ой перегрузки, стабилизаторы Штиль ИнСтаб не отрубаются мгновенно, а выжидают целых 5 секунд прежде чем уйти в защиту. Для нас это означает, что через такие стабилизаторы можно подключать бытовые приборы с большими пусковым мощностями (такие как холодильники, кондиционеры и мясорубки). Нужно только правильно выбрать мощность стабилизатора.
Кстати, график зависимости мощности стабилизатора двойного преобразования от входного напряжения приведен ниже:
ВЫВОД: инверторный стабилизатор напряжения Штиль ИнСтаб IS2500 обладает беспрецедентными характеристиками и оставляет далеко позади стабилизаторы любых других типов (релейные, электронные, сервоприводные), поэтому может быть использован для защиты особо важной и дорогостоящей бытовой техники. Единственным недостатком можно считать высокую стоимость, которая, несомненно, будет снижаться по мере развития технологии, удешевления элементной базы и появления здоровой конкуренции. В комплекте со стабилизатором идет набор для настенного монтажа — пластиковые дюбеля и специальная крепежная пластина
Все продумано
В комплекте со стабилизатором идет набор для настенного монтажа — пластиковые дюбеля и специальная крепежная пластина. Все продумано.
Правила выбора
Перед решением вопроса о выборе стабилизатора по типу питания важно определиться с тем, в каких сетях его предполагается эксплуатировать. Если планируется использовать его в квартире городского дома, хозяину потребуется типовой однофазный прибор
Если же покупатель намерен пользоваться им на даче, где имеется силовая подводка 380 Вольт, подойдет только трехфазный образец.
Перед походом в магазин важно ознакомиться с производителями этих приборов и выбрать для себя фирму, пользующуюся хорошей репутацией. В этом случае не имеет значения, отечественная это компания или зарубежная, поскольку и наши производители способны делать конкурентоспособные модели
Стабилизатор напряжения
Стабилизаторы напряжения обеспечивают стабильное напряжение 220В для питания бытовых электроприборов. Они сглаживают колебания питающего напряжения, выдавая на выходе стабильное напряжение 220В. При снижении напряжения ниже 160В или превышении напряжения выше значения 280В, стабилизаторы отключаются от внешней питающей сети и обесточивают внутренних потребителей. Тем самым предохраняя электроприборы от выхода из строя.
Такие электроприборы, как аудио- и видеотехника очень чувствительны к отклонениям питающего напряжения. Подключенное через стабилизаторы напряжения оборудование гарантированно остается работоспособным при любых колебаниях напряжения.
Стабилизаторы напряжения устраняют мерцание электрических лампочек. Это существенно продлевает срок их службы, а так же благотворно сказывается на вашем зрении.
Установка стабилизатора напряжения электриком
Установку стабилизатора напряжения должен производить квалифицированный электрик
Не пробуйте сами! Не зная элементарных мер предосторожности при работе с электричеством может привести к опасным последствиям

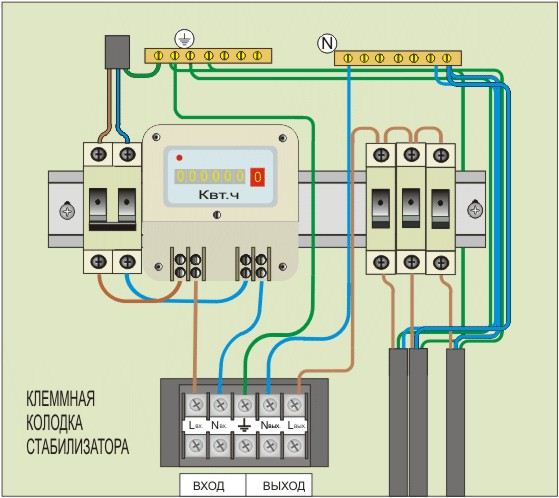

Подключение однофазного стабилизатора
Данная схема подходит для любых однофазных стабилизаторов напряжения.
Перед началом работ обесточьте оборудование. В распределительном щите разрывается фазный провод. Провод поступающий с входного автомата подать на вход стабилизатора напряжения. Мощность данного автомата должна быть не меньше мощности стабилизатора.
Выходной провод со стабилизатора напряжения подается в нагрузку. Нулевой провод добавляется на клеммную колодку или скрутку. В стабилизаторах других производителей используется четыре провода для подключения. Это подается ноль на вход стабилизатора напряжения, и ноль с выхода.
Перед включением проверьте правильность соединения проводов. Обесточьте нагрузку (отключив распределительные автоматы, если их нет, то выключить все приборы из розеток). Включите стабилизатор напряжения. Проверьте питание на входе стабилизатора и на выходе.
Если напряжение в пределах паспортных характеристик стабилизатора напряжения, то подключить нагрузку. После подключения нагрузки проверьте уровень нагрузки.
Чтобы мощность нагрузки не превышала мощности стабилизатора напряжения. Раз в год необходимо подтягивать винтовые и болтовые соединения. Плохой контакт или плохо затянутый контакт, может привести к выходу из строя изоляции провода или к пожару.
Подключение трехфазного стабилизатора
Трехфазные стабилизаторы отличаются от однофазных лишь количеством линий стабилизации.
Фактически вы можете использовать три однофазных прибора (одного типа и мощности), соединив их параллельно друг другу (по фазам) и последовательно для потребителя, к ним подключаемого.
Нейтральные клеммы на входе соединяются друг с другом. То же самое делается на выходе. В результате получается, что и в сторону сети, и в сторону потребителя приборы подключены по схеме «звезда».
После включения трехфазного стабилизатора в сеть, обязательно проверьте выходные напряжения. Они должны соответствовать паспортным характеристикам. Обязательно проводите профилактику винтовым или болтовым соединениям проводов.
Инверторные (бесступенчатые, бестрансформаторные, IGBT, ШИМ) стабилизаторы напряжения
Инверторные стабилизаторы реализуют двухступенчатую схему получения выходного напряжения. Сначала переменный входной ток преобразуется в постоянный, а затем из него вновь формируется переменное напряжение. В результате данный вид стабилизаторов становится устройством со звеном постоянного тока.
Сильные стороны стабилизатора со звеном постоянного тока:
- высокая скорость реакции на изменения входного напряжения;
- точность регулировки выходного напряжения;
- хорошие массогабаритные характеристики, так как отсутствует силовой трансформатор);
- высокий КПД;
- эффективное подавление скачков напряжения и импульсных помех.
При применении надлежащей элементной базы инверторная техника нормально функционирует при отрицательных температурах. Бестрансформаторные виды стабилизаторов напряжения для дома постепенно вытесняют другие типы, так как являются легкими и современными.
Главный недостаток инверторных стабилизаторов: плохая перегрузочная способность, в т.ч. кратковременная. Это заставляет тщательно контролировать выходную мощность устройства при работе на реактивную нагрузку (электродвигатели различного назначения, вентиляторы и т.д.). Кроме того, инверторные стабилизаторы характеризуются сложностью электрической схемы, что увеличивает риски отказа, и высокую стоимость из-за необходимости применения силовой полупроводниковой элементной базы.
Электромеханические стабилизаторы напряжения
Электромеханические стабилизаторы напряжения – стабилизаторы с сервоприводом. Принцип их действия следующий: плата управления анализирует входное напряжение, и в зависимости от ситуации передает сигнал на сервомотор, расположенный внутри тороидальной катушки. Этот мотор передвигает на необходимое количество витков токосъемную щетку.

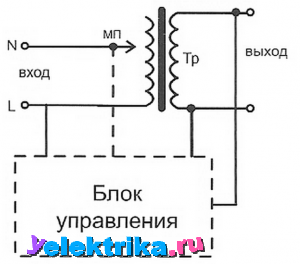

Упрощенная схема стабилизатора напряжения с сервоприводом
Сервопривод обеспечивает более высокую точность стабилизации по сравнению с релейными приборами. Точность зависит от количества витков трансформатора. Шаг изменения таким образом будет равен количеству вольт на один виток.
Скорость движения щетки ограничена возможностями сервопривода. Из-за этого стабилизатор способен менять напряжение со скоростью 10-15 Вольт/сек. При скачках на 50-100 Вольт, приборы могут оказаться под опасным напряжением на несколько секунд. Поэтому такой тип стабилизатора рекомендован в сети, где напряжение стабильно занижено или завышено, и нет резких скачков.
У некоторых производителей мотор сам питается от входного напряжения. Поэтому когда происходит сильная просадка напряжения ему просто не хватает питания и происходит «зависание» стабилизатора. Это большая проблема устройств с сервоприводом.
Стабилизаторы с сервоприводом работают точно и плавно, не создавая резких перепадов напряжения. Они оптимальны для любой бытовой техники и осветительных систем. Принцип работы стабилизатора напряжения 220В с сервоприводом обеспечивает комфортную подачу питания на приборы. Также к достоинствам можно отнести низкую стоимость, широкий диапазон мощности и входного напряжения, устойчивость к перегрузкам.
Из минусов стабилизаторов с сервоприводом можно отметить низкую скорость реагирования и необходимость периодической замены щеточного контакта. Их можно использовать не везде, так как прибор имеет достаточно высокую пожароопасность. Электромеханический стабилизатор не способен выполнять свои функции при низкой температуре воздуха (до -5°С). Он создает шум при работе: небольшой, но постоянный монотонный гул электродвигателя.
Стабилизатор с сервоприводом
Критерии выбора стабилизатора для однофазной сети
Существует ряд параметров, по которым осуществляется выбор стабилизатора напряжения:
- Выходная мощность;
- Скорость коррекции;
- Точность установки;
- Диапазон входного напряжения;
- Функция «Байпас»;
- Вариант исполнения.
Мощность стабилизатора можно считать самым важным параметром. Она определяет, какое количество бытовой техники может быть подключено. Ориентироваться можно на приблизительную таблицу мощности бытовой техники:
- LCD телевизор – 100-200 W;
- Стиральная машина – 1 500-2 500 W;
- Холодильник – 200-300 W;
- Персональный компьютер – 100-200 W;
- Система отопления с циркуляционным насосом – 150-200 W;
- Освещение – 500 W.
Сюда можно добавить электрическую плиту, если она имеется, видеонаблюдение, охранную сигнализацию и приборы разового подключения, такие как утюг, фен, миксер, тостер и так далее. Таким образом, мощность однофазного стабилизатора для качественной работы всей бытовой техники в частном доме должна составлять не менее 5 кВт.
С другой стороны стандарт отечественной сети допускает ± 10% отклонения от величины 220В, поэтому точность в 1-3% не очень и востребована. Современные стабилизаторы различных типов обеспечивают достаточно широкий диапазон напряжения на входе, поэтому отличия у отдельных моделей не слишком значительны.
Спросим у производителей?
Кто вообще может лучше всех описать процесс подбора стабилизатора напряжения под конкретные нужды? Ну наверняка тот, кто хорошо знаком с этой продукцией. Кто как не производитель стабилизаторов напряжения? Но тут есть один нюанс. Будет ли такая статья по выбору от производителя объективной или всё сведётся к рекламе своей товарной марки? Мы решили проанализировать наиболее интересные и полные статьи по выборов стабилизаторов, опубликованные на официальных сайтах крупнейших производителей. Пожалуй это будет самая объективная статья по выбору стабилизаторов напряжения, которую можно найти в интернете. Мы не будем публиковать в ней советы рекламного характера. Лишь затронем ключевые моменты, на которые указывает каждый из производителей. С небольшими комментариями и дополнениями. Статья рекомендуется для прочтения тем, кто хочет досконально погрузиться в тему выбора стабилизатора напряжения, изучить все “подводные камни”.
Итак, предлагаем вашему вниманию т.н. саммари ценных идей (в кратком пересказе).
Стабилизация напряжения с помощью сервопривода
В 1960-х стали активно распространяться сервоприводы – специальные электромоторы, механизм которых мог поворачиваться под разным углом и удерживать необходимое положение.
В тех же годах сервопривод начал использоваться и в стабилизаторах напряжения. Так, в 1961 году был запатентован электромеханический стабилизатор, силовая честь которого состояла из регулируемого автотрансформатора, подвижного токосъемного контакта с приводом от двигателя постоянного тока и источника напряжения собственных нужд. Прибор позволял автоматически стабилизировать сетевое напряжение, не искажая при этом форму его кривой.
Сегодня электромеханические стабилизаторы по-прежнему выпускаются и несмотря на разнообразие моделей имеют схожий принцип работы – плата управления сравнивает значение напряжения на входе изделия с установленным образцовым. В случае различия этих двух параметров сервопривод с графитовым ползунком, роликом или щеткой (в зависимости от конкретной модели стабилизатора) перемещается по обмотке автотрансформатора и подключает к цепи количество витков, достаточное для получения выходного напряжения максимально приближенного к эталонной величине.
Такой принцип работы сопряжен с существенными недостатками. Речь, в первую очередь, о невысокой скорости срабатывания – сервоприводу при возникновении сетевого отклонения требуется определенное время, чтобы передвинуть токосниматель в необходимое положение. Кроме того, быстрый механический износ подвижных деталей обуславливает необходимость их периодической замены.
Шум при передвижении щеток сервопривода, возможное искрение во время работы и громоздкая конструкция создают дополнительные сложности при бытовой эксплуатации данных устройств.
Подробнее об электромеханических стабилизаторах можно узнать в статье «Электромеханические стабилизаторы напряжения».
Классификация
Конструкция стабилизаторов зависит от физических принципов, на которых они работают. В связи с этим они подразделяются на:
- электромеханические;
- феррорезонансные;
- инверторные;
- полупроводниковые;
- релейные.
По количеству фаз могут быть однофазными и трехфазными. Большой диапазон мощностей позволяет выпускать стабилизаторы как для дома, так и для небольших бытовых приборов:
- для телевизора;
- для газового котла;
- для холодильника.
Так и для для крупных объектов:
- промышленных агрегатов (например, трехфазные промышленные стабилизаторы Сатурн);
- цехов, зданий.
Стабилизаторы достаточно энергоэффективны. Потребление электроэнергии составляет от 2 до 5%. Некоторые стабилизирующие устройства могут иметь дополнительные защиты:
- от перенапряжений;
- от перегрузок;
- от коротких замыканий;
- от перепадов частоты.
Шаг №2. Как снизить затраты на учете потребителей электроэнергии: выбор магистральной или сетевой модели
Дело в том, что при снижении напряжения питания часть потребителей может работать на пониженной мощности, а их технические характеристики пострадают незначительно.
Например, лампы накаливания останутся светить, просто у них немного упадет яркость. Резистивные тепловые нагреватели не перестанут греть среду, в которую они помещены. Их рабочая температура незначительно снизится, но не до критической величины.
Страдают в основном при плохом питании бытовые приборы с электродвигателями: холодильники, стиральные машины, другая подобная техника и электронные устройства. Только под них и можно выбирать стабилизатор.
Он станет меньшей мощности, если будет подключен только на ту группу потребителей, которая критична к качеству электроэнергии, а остальные приборы будут питаться без него.
По этому принципу стабилизаторы классифицируют на два типа:
- Магистральные устройства.
- Сетевые модели.
Первые изделия устанавливаются прямо на всю магистраль ввода в дом. Они работают полностью на всю проводку. У них мощность выше, а стоимость — дороже.
Сетевые же модели подключают только на группу отдельных потребителей, например, стиральную машину с холодильником или вообще на единичное устройство — компьютер.
Если использовать стабилизатор по принципу сетевой модели на часть потребителей, то достаточно купить менее мощную модель и сэкономить на этом часть денег.
Производители
Выбор производителя всегда самое сложное. В случае со стабилизаторами, кроме схемы, очень большую роль играет ещё и качество сборки, качество деталей. От всех этих «мелочей» зависит насколько хорошо будет работать агрегат. Потому перед покупкой постарайтесь изучить не только характеристики, но и отзывы. Иногда даже у хороших производителей бывают неудачные модели, либо партия запчастей попалась проблемная, либо схему доработали неудачно.
Итак, как обычно производителей делят по географическому признаку. Производители стабилизаторов напряжения не исключение. Есть на рынке:
В общем есть один ориентир – цена, а она попросту не может быть слишком низкой. Как уже выяснили, любой прибор, кроме инверторного, сделан на основе трансформатора. Сэкономить без ущерба для качества просто нереально. Так что если рассматриваемая вами модель имеет цену ниже российских моделей на 20% и больше, стоит задуматься.
Феррорезонансные
Феррорезонансные стабилизаторы работают по принципу электромагнитных колебаний, которые происходят в контуре трансформатора и индуктивности. Вследствие этого им абсолютно не страшны различные помехи, которые могут создаваться работающим оборудованием.
Основывается принцип их работы на стабилизации посредством насыщения железа, неспособного передавать магнитный поток к выходной катушке от входной. Вдобавок установлена и дополнительная катушка, отвечающая за гашение магнитного потока в сердечнике в зависимости от нагрузки. Благодаря используемому в системе конденсатору производится максимально точное выравнивание выдаваемой мощности.
Высокая надежность и эффективность приводит к тому, что данные модели применяются практически в любых условиях для стабилизации напряжения в крайне широком диапазоне. Выгодно отличаются подобные приборы и по своей стоимости.
Основные недостатки:
- Высокий уровень шума.
- Качество стабилизации напрямую зависит от величины нагрузки.
- На сегодняшний день недостаточная скорость реагирования.
На какие характеристики нужно смотреть при выборе стабилизатора напряжения
Тип. Стабилизаторы напряжения, в зависимости от основных принципов работы, можно разделить на несколько типов:

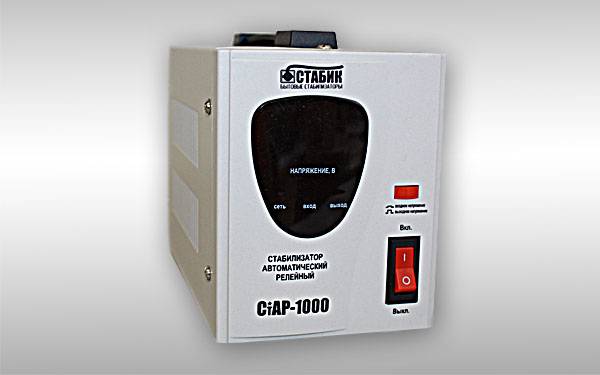

- релейные — одни из самых доступных устройств на рынке, которые небольшую точность выходного напряжения компенсируют высокой скоростью работы и широким диапазоном напряжений;
- электромеханические — более точные, но не такие быстрые и адаптивные, как релейные аналоги;
- гибридные (комбинированные) — эти стабилизаторы напряжения сочетают достоинства релейных и электромеханических устройств;
- электродинамические — следующий этап эволюции электромеханических стабилизаторов: точные, надёжные и дорогие;
- электронные — тоже далеко не самые дешёвые, но однозначно одни из самых удобных, точных и быстрых стабилизаторов;
- инверторные — стабилизаторы, которые считаются наиболее современными и отличаются широким диапазоном рабочих напряжений, малыми погрешностями и очень низкими задержками в работе — за счёт, разумеется, высокой цены.
Фазность. Как правило, в городских квартирах используется однофазная электрическая разводка, а вот для питания частных домов и промышленного оборудования нередко применяют трёхфазную, которая позволяет использовать напряжение не 220, а 380 вольт. Стабилизатор с неподходящей фазностью просто не будет работать, так что этот момент обязательно нужно иметь в виду при выборе.
Мощность. Едва ли не самый важный параметр при выборе стабилизатора напряжения. Если его мощности не хватит для обслуживания всех потребителей, то стабилизатор откажет. Соответственно, потребляемая мощность должна соответствовать возможностям прибора (плюс желательно добавить ещё 20-30% — на всякий случай).
Важный аспект: мощность может быть не только активной, но и реактивной. Высокий пусковой ток, который отличает устройства с электродвигателями, типа пылесосов и электромясорубок, может вывести стабилизатор из строя. Для таких реактивных потребителей в расчёт стоит брать не только активную мощность, измеряемую в ваттах, но и полную мощность — в вольт-амперах. Чтобы вычислить последнюю, необходимо активную мощность разделить на специальный коэффициент, указанный в паспорте устройства (для простоты его можно принять равным 0,7 или 0,8).
Точность стабилизации. Высокая точность стабилизации означает, что стабилизатор будет выдавать напряжение, как можно более близкое к эталонным 220 В. Для устройств разных типов точность может колебаться в пределах 2-10%.
Скорость стабилизации. Обычно она составляет от 5 до 20 мс — в зависимости от типа и особенностей конкретного устройства. Разумеется, чем быстрее стабилизатор будет реагировать на скачки напряжения, тем лучше.
Рабочий и предельный диапазон напряжений. Возможности стабилизаторов не безграничны: они способны привести в норму только напряжение определённых уровней
Причём предельные, пиковые значения аппараты выдерживают совсем недолго, поэтому обращать внимание стоит именно на диапазон рабочих напряжений, с которыми стабилизатору будет справляться легче
Индикация. Желательно, чтобы стабилизатор был оснащён ЖК-дисплеем, который будет передавать показания вольтметра (по возможности — не только на выходе, но и на входе). Однако в самых простых моделях вместо экранов используют светодиодную индикацию. Это не так информативно, зато дёшево и надёжно.
Установка. Стабилизаторы могут размещаться на полу, на стене или устанавливаться в специальные стойки.
Рейтинг стабилизаторов согласно сайту «Марка качества»
Периодически Интернет-издания и журналы проводят тесты устройств. Вот пример: сайт «Марка качества» провёл Интернет-опрос среди потребителей и, подытожив результат, получил следующих лидеров в номинациях:
Релейного типа на десять киловатт
- Quattro Elementi Stabilia 12000. Популярный и недорогой.

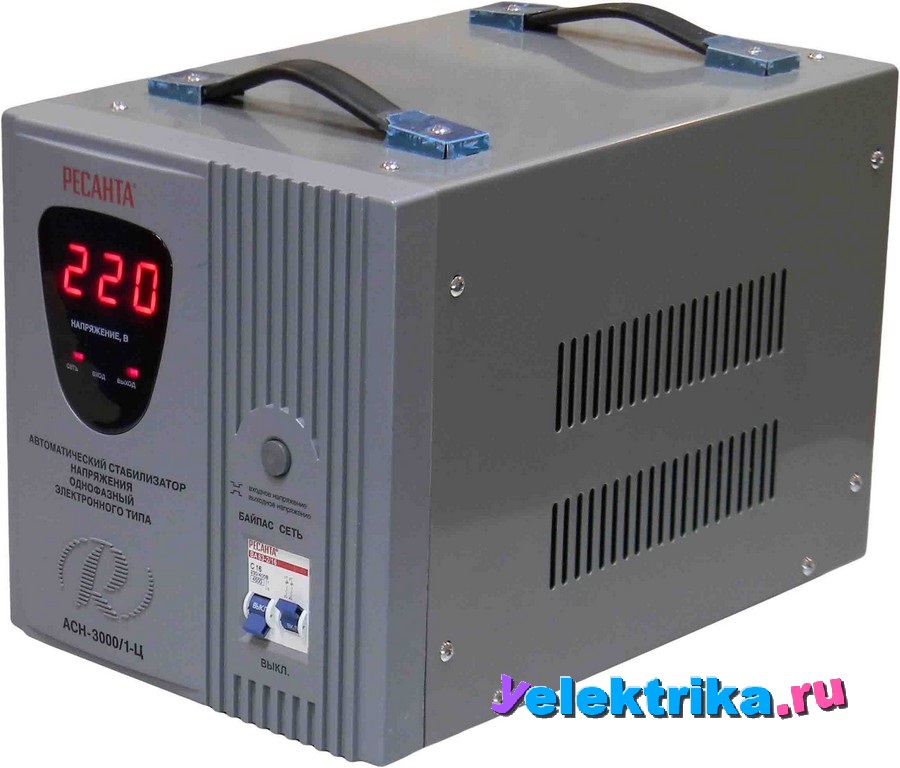

- РЕСАНТА LUX АСН 10000 Н/1Ц. Оптимальная стоимость.
- RUCELF SRWII 12000L. Надёжность в работе.
Электронного исполнения
- PROGRESS 8000ТR. Качество и скорость переключения.
- Lider PS10000W50. Отличный диапазон входного сигнала.
- Энергия Classic 7500. Отличный КПД.
Электромеханического типа до десяти киловатт
- RUCELF SDWII 12000 L. Надёжность.
- РЕСАНТА ACH 8000/1. Оптимальная цена.
Важно отметить, что, приобретая стабилизатор, неважно, релейный или автоматический, следует обратить внимание не только на производителя, но и на продавца. Продавец должен уметь оказать качественную консультацию и техническую поддержку. Не стоит забывать, что стабилизатор необходим для обеспечения сохранности намного более важного и ценного оборудования, чем он сам
Стабилизаторы напряжения для дачи
На дачах традиционно востребованы особые модели стабилизаторов, которые допускается подключать непосредственно к вводному щитку через отдельный автомат. Они отличаются сравнительно большой мощностью преобразования, поскольку используются для работы со специфичным дачным оборудованием (насосами, поливочными системами и т. п.). Подключить эти устройства к стабилизатору можно посредством специальной распределительной колодки или через предусмотренную в некоторых моделях розетку.
На даче обязательно наличие заземления, посредством которого удается обезопасить работу с садовым оборудованием.
На открытом воздухе надежно заземляются не только металлические части используемых агрегатов, но и корпус самого стабилизатора, установленного в линейной цепи.
Дополнительные функции стабилизаторов напряжения
Кроме основной функции стабилизаторов напряжения – стабилизации, есть также такой минимальный набор функций и параметров:
1. Анализ выходного напряжения. Стабилизатор может быть оснащен информационным (цифровым или стрелочным) табло, которое показывает входное и выходное напряжение.

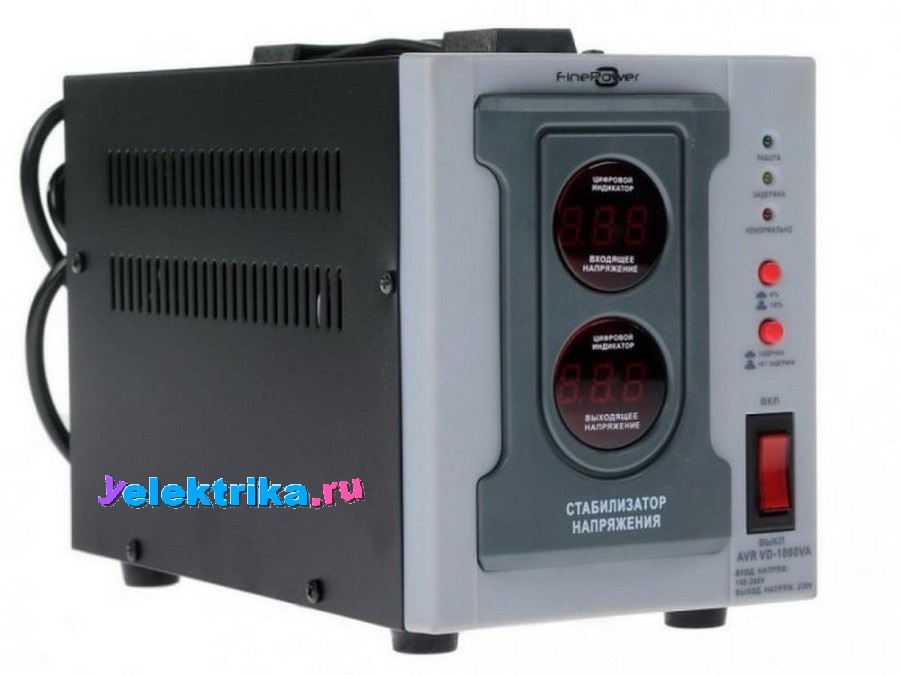

Стабилизатор с индикацией входного и выходного напряжения
2. У некоторых стабилизаторов есть функция «Bypass». Она позволяет выполнить коммутацию входного напряжения непосредственно на выход, минуя все элементы стабилизатора. Bypass дает возможность включать сеть в обход стабилизатора напряжения. Байпас, например, нужен, если напряжение опустилось ниже предела работы стабилизатора и он уже не справляется. Чтобы дом не был полностью обесточен в таком случае напряжение подается напрямую, через байпас.
Стабилизатор с наличием функции Bypass
3.Во многих моделях стабилизаторов напряжения используется кнопка задержки. Это сделано, для того, чтобы если пропадет напряжение в сети или временно выйдет за рамки рабочего диапазона, то до следующего включения стабилизатор отсчитает время задержки. Во многих приборах кнопка задержки позволяет выбрать из нескольких значений:6, 60, 90, 120, 180 секунд. В более современных моделях задержка показывается на табло во время включения стабилизатора в виде обратного отсчета.
Задержка включения нужна прежде всего для включения техники с асинхронным двигателем с пусковой обмоткой, временно подключаемой через реле. Встретить такой мотор можно, например, у компрессорного оборудования – холодильников, кондиционеров, морозильников и некоторых стиральных машин. Во время пуска асинхронного двигателя возникает большой ток, идущий через реле. Если выполнить несколько включений техники без задержки, то появляется риск оплавления и соединения контактов. В результате выйдет из строя не только реле, но и электродвигатель.
Вывод
Скачки напряжения в сети – не редкость. Они могут быть вызваны самыми разными причинами. Защитить от них технику помогут стабилизаторы
При выборе устройства нужно обратить внимание на выходную мощность, количество фаз, максимально допустимый коэффициент отклонения и систему защиты. В продаже есть как дорогие, так и дешевые приборы, поэтому каждый подберет подходящий девайс
- Как выбрать генератор для дачи или дома: основные критерии и обзор лучших моделей — бензиновых, дизельных, газовых
- Домашняя метеостанция! Что это за устройство и как выбрать?
- Газовые колонки для дачи: проточные или бойлерные, как выбрать подходящую, рейтинг популярных моделей
- Прибор для измерения влажности воздуха в квартире. Рейтинг лучших гигрометров
