Как выбрать систему подогрева бассейна?
Чтобы приобрести подходящее солнечное оборудование, необходимо корректно определить его мощность, а также общую площадь коллектора. Другие темы для размышлений — количество солнечных дней в тот период, когда будет использоваться бассейн, и потенциальный расход теплой воды для него.
Для того чтобы определить общую площадь солнечной батареи, понадобится:
учесть вид резервуара: закрытый или открытый бассейн; подобрать оптимальное место для установки нагревательной системы; выбрать тип солнечного коллектора, найти правильный угол наклона, его ориентированность; обратить внимание на особенности бассейна: на глубину, площадь, объем, тип укрывного материала, цвет покрытия резервуара; определить идеальные температурные значения для местности, необходимую интенсивность подачи подогретой воды
Для любого бассейна эти расчеты индивидуальны, однако есть и общие правила. При открытых искусственных водоемах площадь батарей должна составлять 70-100% от площади резервуара. Для закрытых конструкций — 50-70%.
Подогрев бассейна солнечными батареями – операция, зависящая от нескольких факторов. Если искусственный водоем предназначается для коммерческого использования, то идеальным вариантом станет покупка вакуумного оборудования: оно даст возможность круглогодичной работы бассейна. О полноценном подогреве с помощью одного солнечного оборудования мечтать не приходится, но такие гелиосистемы смогут компенсировать примерно 40% затрат.
Панельные водонагреватели рекомендуют приобретать, если чашу с водой хозяева планируют использовать только в период купального сезона. В этом случае результат будет достигнут, однако зимой эффективность этих устройств заметно падает.
Пирамидальные или гибкие солнечные коллекторы — хороший вариант для небольших бассейнов открытого типа. Если закрывать емкость на то время суток, когда купаться никто не собирается, то теплопотери можно сократить примерно в 2 раза.
Эффективность солнечных батарей
В зависимости от действия различных факторов КПД солнечной электростанции способен изменяется как в сторону увеличения, так и уменьшения. На эффективность работы гелиопанелей оказывают влияние:
- температурный режим работы;
- уровень освещенности;
- угол, под которым панель освещается солнечными лучами;
- сопротивление потребителей (нагрузки);
- затемнение участков панели;
- загрязнение поверхности батарей.
КПД гелиопанелей падает при повышении температуры. При облачности снижается производительность ФЭП с линзами, фокусирующими солнечное излучение.
Идеальным считается угол падения лучей на панель 90 градусов. Если он отклонится от прямого, например, в пределах 30 градусов, то КПД солнечной батареи упадет примерно на 5 %. Дальнейшее изменение угла приводит к значительному снижению производительности за счет увеличения количества отраженного света.
ФЭП должно быть равномерно освещено. Затемненные участки не только не генерируют электричество, но и становятся источниками дополнительной нагрузки. Перед батареями не должно быть объектов, закрывающих их частично или полностью от солнечных лучей. Поверхность панелей необходимо регулярно очищать от грязи и пыли.
Выбираем оптимальный вариант солнечного отопления дома своими руками: обзор коллекторов, батарей и инструкции по изготовлению
Популярный материал: Коллекторы для солнечного отопления
Коллекторы для солнечного отопления – это устройства, которые позволяют превращать солнечную энергию в тепло. Они используются для нагрева воды в системе отопления дома, а также для горячего водоснабжения.
Существует несколько типов коллекторов для солнечного отопления.
- Вакуумные трубки. Они состоят из двойного стекла, между которыми находится вакуум. Внутри трубки находится металлический поглотитель, который поглощает солнечную энергию и превращает ее в тепло. Вакуумные трубки очень эффективны в солнечных регионах, но при облачной погоде их эффективность снижается.
- Плоские коллекторы. Это наиболее распространенный тип коллекторов для солнечного отопления. Они имеют прозрачное покрытие и поглотитель, который превращает солнечную энергию в тепло. Плоские коллекторы могут использоваться в любых климатических условиях и имеют достаточно высокую эффективность.
- Трубчатые коллекторы. Они похожи на плоские коллекторы, но вместо прозрачного покрытия используются стеклянные трубки с поглотителем внутри. Трубчатые коллекторы имеют более высокую эффективность, чем плоские, но и стоят они дороже.
При выборе коллекторов для солнечного отопления нужно учитывать множество факторов, таких как климатические условия, размеры дома и бюджет. Кроме того, необходимо выбрать качественный материал для изготовления коллекторов, чтобы они прослужили долгое время.
Виды солнечных батарей и их особенности
Разновидностей батарей не так уж и много:
- Солнечные батареи на фотоэлементах.
- Тонкопленочные батареи на кремниевой пленке с фотоколлекторами.
- Монокристаллические и поликристаллические батареи.
При использовании первого варианта можно выполнить снабжение элементов током от нагревательного прибора или электрического котла. Второй вариант солнечных элементов предусматривает нагрев воды при помощи солнечной энергии, которая потом поступает по трубам. Каждая из систем отопления от солнечной энергии отличается друг от друга и имеет недостатки и преимущества.
Солнечные батареи на фотоэлементах
Солнечные батареи для отопления дома бывают двух типов: большие и малые. Малые фотоэлектрические системы позволяют обеспечить энергией помещение для освещения и максимум работы телевизора. Такие батареи дают напряжение от двенадцати до двадцати четырех вольт.
Большие фотоэлементы обеспечат электроэнергией и отоплением небольшой дом.
В комплект такой батареи входят:
- солнечный вакуумный коллектор;
- контроллер (прибор, позволяющий отслеживать работу системы);
- насос (подает тепло от коллектора к накопительному баку);
- емкость для горячей воды (объем от пятисот до тысячи литров);
- тепловой насос.
Если вы оборудуете дом солнечными батареями высокой мощности, это позволит вам не только получать тепло и электроэнергию, но и пользоваться горячей водой, а также оборудовать систему «теплый пол».
Перед тем как определиться с количеством нагревательных коллекторов, необходимо произвести расчет солнечных батарей для дома. Следует учитывать количество проживающих человек в доме, площадь дома и расход потребляемой энергии. Так, семья из трех человек может расходовать энергию на бытовые приборы от двухсот до пятисот киловатт в месяц. К этой цифре необходимо добавить расход электроэнергии на подогрев воды. Но лучше всего рассчитать количество необходимой энергии, исходя из учета одного квадратного метра площади батареи на человека.
Мощные коллекторы, работающие от солнечной энергии, способны обеспечить семью как отоплением, так и горячей водой. Но следует учитывать, что в зимнее время солнечные батареи могут не справляться с поставленными задачами. Поэтому желательно не отказываться полностью от других видов отопления.
Тонкопленочные солнечные батареи
Такие коллекторы внешне похожи на солнечные батареи, но их отличие в том, что они имеют тонкопленочные пластины, способные улавливать как прямые солнечные лучи, так и рассеянный свет.
Вакуумная модель коллектора позволяет иметь горячую воду на протяжении всей зимы, даже когда на улице облачно. Это происходит за счет вакуума, который сохраняет тепло.
При покупке вакуумного коллектора необходимо определиться с методом нагрева воды. Существуют две модели солнечных батарей для отопления дома зимой, обеспечивающие прямой или косвенный нагрев. В первом случае можно говорить о сезонном использовании энергии, потому что накопительный бак расположен внутри корпуса коллектора и использовать его в морозы нельзя. Во втором случае — при косвенном нагреве можно обустроить систему отопления на коллекторных батареях всесезонного типа. Система будет работать всегда, потому что бак располагается внутри дома, а энергия от солнечной батареи передается через незамерзающий носитель.
Монокристаллические и поликристаллические батареи
Первые часто называют кремниевыми. Такие батареи считаются эффективными. Благодаря тому, что элементы небольшого размера, они будут занимать меньшее пространство на крыше. Имеют высокую стоимость, но если выбирать по соотношению цена и качество, то стоит купить солнечные монокристаллические батареи для дома.
Поликристаллические батареи изготовлены из кремния в виде ячеек. Считаются эффективными батареями, пользуются популярностью. Благодаря улучшенной технологии производства этот вид батарей максимально приблизился по качеству к монокристаллическим панелям, и имеет такие же параметры и показатели продуктивности.
Как сделать коллектор своими руками?
Сделать воздушный солнечный коллектор не так сложно, как это может показаться. Вариантов его сооружения много, а одним из самых простых вы сами пользовались на даче. Речь идет о накопительной бочке из металла, которая выставляется на крышу и подключается к системе подачи горячей воды. Следует рассмотреть самые различные методы устройства коллекторов, которые можно выполнить своими руками для загородного дома.

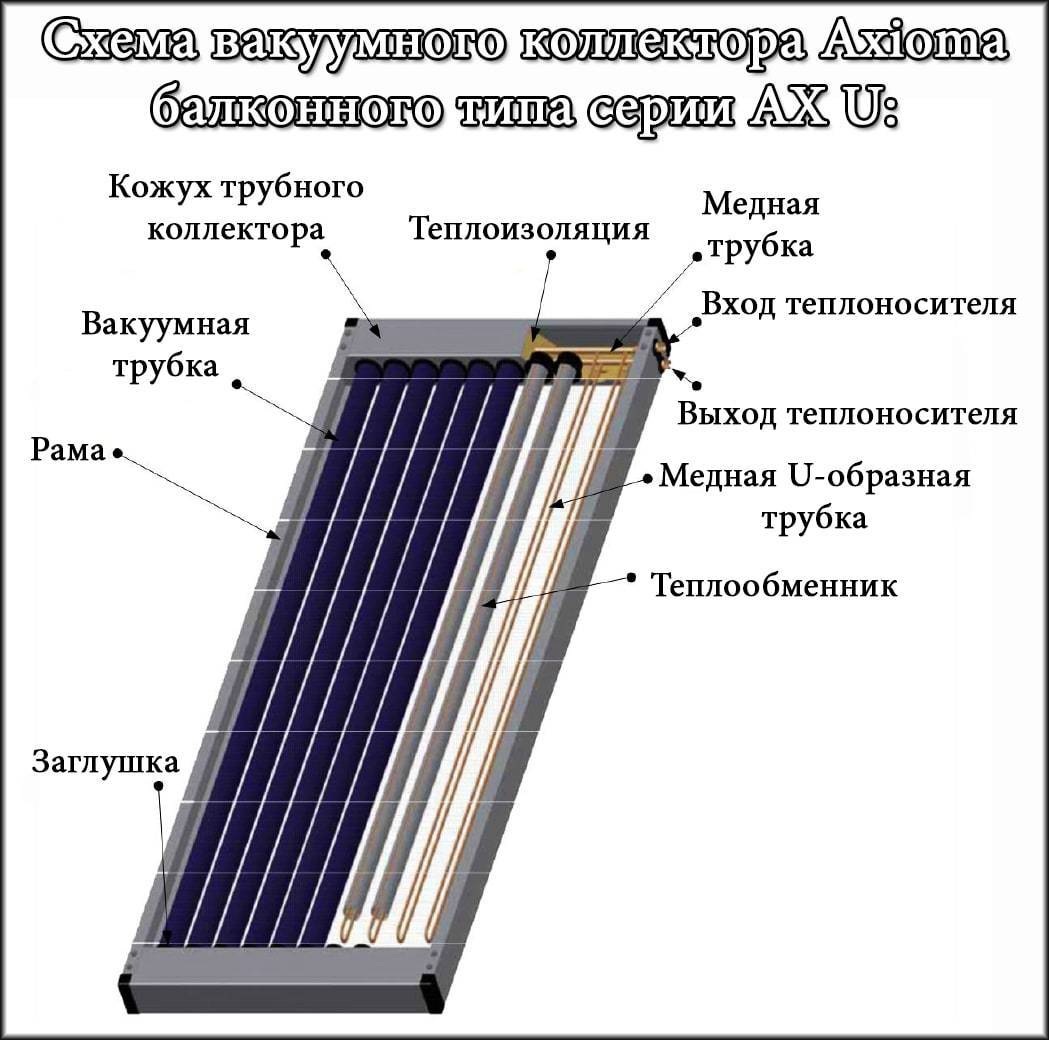

Схема вакуумного солнечного коллектора.
Ставить подобную емкость надо только на южной стороне, где количество тепла будет максимальным. Сама кровля на месте установки должна быть покрыта при помощи металлического блестящего листа, чтобы усилить отражение. КПД подобного простейшего устройства отличается вполне подходящими значениями.
Зимой такая установка не столь полезна, так как тепло быстро теряется, а сама емкость просто не успевает прогреться до необходимого уровня. Поэтому использовать подобный вариант рекомендуется только в качестве вспомогательного, обеспечивающего подачу горячей воды в летнее время.
Сборка коллектора для нагрева воды своими руками может осуществляться из простейших материалов. Одним из таких является решетка от старого, уже не нужного холодильника, которая накрывается куском светопрозрачного материала. Чаще всего это стекло, но можно использовать и поликарбонат, который стоит намного дешевле, но качество его выше, он не столь подвержен механическим повреждениям, не бьется.
Для сборки коллектора необходимо приготовить:
- стальные радиаторы (плоские) — две штуки;
- коробки из стали;
- кусок светопрозрачного материала;
- фитинги, металлопластиковые трубы;
- элементы крепежа на поверхности крыши (зависят от ее формы, обычно это металлические уголки, болты и шурупы для крепежа).
Радиаторы размещаются на крыше в стальных коробках, после чего конструкция просто прикрывается куском стекла. Ниже коллектора ставится накопительный бак для воды. Все трубки прокладываются с соблюдением уклона вниз, чтобы происходила естественная циркуляция. Объем бочки обычно достаточен на уровне до 160 литров. Все соединения производятся при помощи фитингов. Труба для горячей воды подводится сверху бака, внизу радиаторов делаются дренажные краны для слива воды в холодное время.
Коллектор с вентиляторами — практичное устройство
Схема системы солнечного обогрева с вентилятором.
Третий вариант, как сделать воздушный солнечный коллектор, несколько сложнее, но эффективность оборудования будет составлять около 50 процентов, то есть в качестве дополнительного устройства для нагрева воды это отличный вариант.
Для работы понадобятся такие материалы:
- рама из дерева с фанерным днищем;
- специальный материал, обладающий отличными теплоизоляционными свойствами. Можно взять любой утеплитель, но лучше всего с фольгированным слоем;
- металлическая сетка;
- два небольших вентилятора;
- дефлектор;
- поликарбонатный прозрачный лист.
При монтаже надо в днище высверлить два отверстия круглой формы для забора воздуха. Вверху делается два отверстия квадратной формы, по которым из коллектора будет отводиться горячий воздух. После этого на дно укладывается теплоизолятор, сетка из черного металла. В круглые отверстия надо встроить два вентилятора для забора воздуха, опорные планки для дефлектора крепятся к конструкции, после чего можно монтировать сам дефлектор. Это позволит правильно сформировать воздушный поток. Сверху крепится светопрозрачный поликарбонатный лист. Когда коллектор готов, его можно прикрепить к поверхности крыши.
Такой агрегат обычно используют для обогрева помещения, получения горячей воды.
Вакуумный коллектор
Схема плоского солнечного коллектора.
Своими руками можно сделать и вакуумный коллектор для нагрева воды, но работа эта сложная, она требует определенного опыта, так как необходимо не только сделать вакуумную трубку, но и правильно впаять абсорбер. Все это требует специального оборудования и умения. Кроме того, при установке вакуумного оборудования необходимо соблюдать такие условия:
- следует правильно выбрать место для установки, убрать все затеняющие факторы. Обязательно оборудование должно быть ориентировано в сторону юга;
- движение теплоносителя в таком коллекторе возможно только снизу вверх, при этом необходимо избегать перегрева, так как установка может выйти из строя;
- в каждом ряду должно быть не больше трех коллекторов.
Для монтажа своими руками требуются навыки профессионального слесаря. Поэтому подобный солнечный коллектор рекомендуется приобретать уже в готовом виде. А вот собрать его на месте и установить можно уже без особого труда по предлагающейся инструкции от производителя.
Схема трубчатого солнечного коллектора.
Расчет мощности системы
У солнечного коллектора и электростанции принципы действия сильно отличаются. Если первая система нагревает теплоноситель, то вторая предназначена для получения электроэнергии. Рассмотрим каждый из этих расчетов.
Источники энергии Первые электростанции
2.3к.15.12.2022
Расчет мощности солнечного коллектора для частного дома.
При расчете мощности солнечного коллектора для частного дома необходимо использовать показатель инсоляции – сколько солнечной энергии попадает на 1 м2 площади в год. Для каждого региона он свой. К примеру, для Москвы – 1020 кВт*ч/м2, для Владивостока 1289 кВт*ч/м2. Если для расчетов брать инсоляцию в самый холодный месяц года, то система летом будет сильно перегреваться. Возникнут потери антифриза, потеряют свойства уплотнения, и система может выйти из строя. Поэтому применение системы обогрева, основанной только на солнечном коллекторе, не будет эффективной.
Оптимально соединить стандартную систему отопления, и солнечную, это поможет сократить затраты на электроэнергию до 45% за год, в зависимости от региона.
Трубчатый коллектор для частного дома
Также, в расчетах применяется апертура – эффективная площадь поглощения инфракрасного излучения под прямым углом. Рассчитывается она просто – длина трубки умножается на её диаметр, в метрах.
А(апертура) = L(длина трубки)*D(диаметр)
Приведем пример. Одна трубка длиной 1,6 м, и диаметром 58 мм. Апертура будет составлять:
А = 1,6 * 0,058 = 0,0928 м2
Возьмём среднегодовую инсоляцию для Москвы – 101 кВт*ч/м2, и зная эффективную площадь трубки, посчитаем, сколько энергии она может получить от Солнца в год, в этом регионе
W = 0.0928 * 1020 = 94.656 кВт*ч
При этом, примерный КПД трубки 80%, следовательно, показатель уменьшится, и станет равным 75,72 кВт*ч. В день:
W = 75.72 / 365 = 0.207 кВт/день
Данный расчет приблизительный, так как вырабатываемая мощность также зависит от климатических условий, угла наклона, особенностей монтажа коллектора, потерь тепла в трубопроводах.
Источники энергии Что такое ПЭС: приливная энергетика
1к.04.03.2023
Зимой уровень солнечной активности низок, а энергии на отопление требуется больше. Летом обратная ситуация. При использовании гибридной системы отопления, потребуется меньше затрат на покупку мощной гелиосистемы, но при этом жители дома не рискуют остаться без тепла, и система останется устойчивой в любое время года. Для отопления рекомендуется закладывать пропорцию: 30% мощности – солнечное отопление, 70% — стандартное отопление, газом или электричеством.
Допустим, для отопления дома требуется 5кВт/день. Посчитаем количество трубок в коллекторе:
С = 5000/207 = 24 шт
То есть для отопления дома, потребуется примерно коллектор из 24 трубок, эффективной длины 1,6 м, диаметром 58 мм. Расчеты примерны, и для каждого отдельного дома, производителя оборудования, климатической зоны, цифры будут разниться.
Источники энергии Виды электростанций и их характеристики
1.5к.26.01.2023
Идеи из подручных материалов
Можно сделать солнечную батарею своими руками из подручных материалов. Рассмотрим самые популярные варианты.
Солнечная батарея из фольги
Многие удивятся, узнав, что фольгу можно применять для изготовления солнечной батареи своими руками. На самом деле, в этом нет ничего удивительного, ведь фольга увеличивает отражающие способности материалов. Например, для уменьшения перегрева панелей, их кладут на фольгу.
Как сделать солнечную батарею из фольги?
Нам понадобится:
- 2 «крокодильчика»;
- медная фольга;
- мультиметр;
- соль;
- пустая пластиковая бутылка без горлышка;
- электрическая печь;
- дрель.
Очистив медный лист и вымыв руки, отрезаем кусок фольги, кладем его на раскаленную электроплиту, нагреваем полчаса, наблюдая почернение, затем убираем фольгу с плиты, даем остыть и видим, как от листа отслаиваются куски. После нагревания оксидная пленка пропадает, поэтому черный оксид можно аккуратно удалить водой.
Затем вырезается второй кусок фольги такого же размера, как и первый, две части сгибаются, опускаются в бутылку так, чтобы у них не было возможности соприкоснуться.
Далее «крокодильчики» прицепляются к панели, провод от ненагретой фольги — к плюсу, от нагретой — к минусу, соль растворяют в воде и выливают раствор в бутылку. Батарея готова.
Также фольгу можно применять для подогрева. Для этого ее необходимо натянуть на раму, к которой затем нужно подсоединить шланги, подведенные, например, к лейке с водой.
Вот мы и узнали, как самому сделать солнечную батарею для дома из фольги.
Солнечная батарея из транзисторов
У многих дома завалялись старые транзисторы, но не все знают, что они вполне подойдут для изготовления солнечной батареи для дачи своими руками. Фотоэлементом в таком случае является полупроводниковая пластина, находящаяся внутри транзистора. Как же изготовить солнечную батарею из транзисторов своими руками? Сначала необходимо вскрыть транзистор, для чего достаточно срезать крышку, так мы сможем разглядеть пластину: она небольших размеров, чем и объясняется низкий КПД солнечных батарей из транзисторов.
Далее нужно проверить транзистор. Для этого используем мультиметр: подключаем прибор к транзистору с хорошо освещенным p-n переходом и замеряем ток, мультиметр должен зафиксировать ток от нескольких долей миллиампера до 1 или чуть больше; далее переключаем прибор в режим измерения напряжения, мультиметр должен выдать десятые доли вольта.
Прошедшие проверку транзисторы размещаем внутри корпуса, например, листового пластика и спаиваем. Можно изготовить такую солнечную батарею своими руками в домашних условиях и использовать ее для зарядки аккумуляторов и радиоприемников маленькой мощности.
Солнечная батарея из диодов
Также подходят для сборки батарей старые диоды. Сделать солнечную батарею своими руками из диодов совсем несложно. Нужно вскрыть диод, оголив кристалл, являющийся фотоэлементом, затем нагревать диод 20 секунд на газовой плите, и, когда припой расплавится, извлечь кристалл. Остается припаять вытащенные кристаллы к корпусу.
Мощность таких батарей невелика, но для электропитания небольших светодиодов ее достаточно.
Солнечная батарея из пивных банок
Такой вариант изготовления солнечной батареи своими руками из подручных средств большинству покажется очень странным, но сделать солнечную батарею своими руками из пивных банок просто и дешево.
Корпус сделаем из фанеры, на которую поместим поликарбонат или оргстекло, на задней поверхности фанеры зафиксируем пенопласт или стекловату для изоляции. Фотоэлементами нам послужат алюминиевые банки
Важно выбрать именно банки из алюминия, так как алюминий менее подвержен коррозии, чем, например, железо и обладает лучшим теплообменом
Далее в нижней части банок проделываются отверстия, крышка срезается, и ненужные элементы загибаются для обеспечения лучшей циркуляции воздуха. Затем необходимо очистить банки от жира и грязи с помощью специальных средств, не содержащих кислоты. Далее необходимо герметично скрепить банки между собой: силиконовым гелем, выдерживающим высокие температуры, или паяльником. Обязательно нужно очень хорошо просушить склеенные банки в неподвижном положении.
Прикрепив банки к корпусу, окрашиваем их в черный цвет и закрываем конструкцию оргстеклом или поликарбонатом. Такая батарея способна нагревать воду или воздух с последующей подачей в помещение.
Мы рассмотрели варианты того, как сделать солнечную панель своими руками. Надеемся, что теперь у вас не возникнет вопроса, как сделать солнечную батарею.
Способы подключения к системе отопления
Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.
Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.

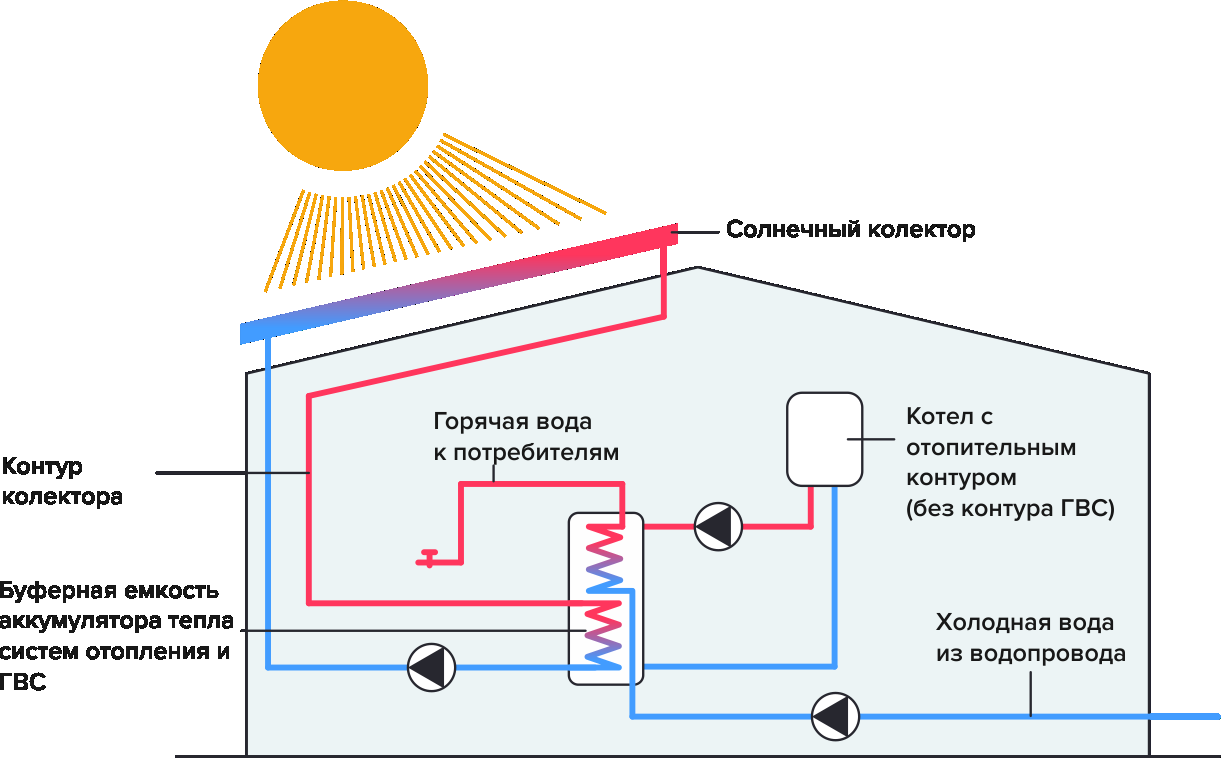

Схема с водяным коллектором
В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:
- Летний вариант для горячего водоснабжения
- Зимний вариант для отопления и горячего водоснабжения
Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.
Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.
Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке
Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор.
Чтобы вода оставалась как можно дольше горячей бак необходимо тщательно утеплить.
Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.
Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно
По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.
Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй — на трубе подачи горячего теплоносителя солнечного коллектора. Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе.
В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.
Схема с солнечной батареей
Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.
При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети
С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.
Увы, наши электросети не приспособлены для получения энергии, могут работать только в одном направлении от источника к потребителю. По этой причине вы не сможете продавать добытую электроэнергию или хотя бы заставить счетчик крутиться в обратную сторону.
Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.
Галерея изображений Фото из Рабочая часть солнечных батарей представляет собой набор последовательно соединенных кремниевых пластин
Хотя внешне солнечные батареи могут и напоминать закрытые плоские коллекторы, но принцип работы приборов этого вида существенно отличается
Батареи с фотоэлектрическими элементами вырабатывают электроэнергию, которую можно использовать для нагрева теплоносителя или для питания электрических обогревателей
Для сооружения солнечной панели недостаточно подручных средств. Потребуются кремниевые пластины, которые придется покупать
Солнечные электростанции в отоплении дома
Процесс установки солнечных панелей на кровлю
Самостоятельный монтаж прибора на крышу гаража
Самодельный электроприбор для солнечного отопления
Преимущества солнечного отопления
Пассивное солнечное отопление, характеризующиеся отсутствием механических устройств отопления, способно снизить затраты на отопление практически на половину.
Что тогда можно говорить об активном солнечном отоплении, в состав которого входят специальные устройства и элементы для поглощения, хранения и распределения солнечной энергии?
Солнечное отопление обладает целым рядом конкурентных преимуществ и неоспоримых достоинств:
- Существенная экономия денежных средств на оплате отопления и эффективность работы.
- Безопасность использования, в том числе экологическая.
- Длительный срок эксплуатации.
- Эстетичный внешний вид, а также возможность подбора с учетом индивидуальных характеристик и параметров.
Выбираем солнечный коллектор
Типы солнечных коллекторов
На рынке представлено несколько типов солнечных коллекторов:
- Плоские коллекторы — простая конструкция, состоящая из плоской поверхности, покрытой абсорбирующим материалом. Недостатком таких коллекторов является низкая энергетическая эффективность, что делает их непопулярными для отопления жилых домов.
- Вакуумные коллекторы — представляют собой конструкцию, в которой трубки с абсорбирующим материалом помещены в ячейки со сквозным вакуумом. Такой дизайн позволяет повысить теплоизолирующие свойства и увеличить эффективность сбора солнечной энергии.
- Трубчатые коллекторы — состоят из внешней оболочки, внутри которой расположены вакуумные трубки с абсорбирующим материалом. Такой дизайн обеспечивает высокую эффективность сбора солнечной энергии и позволяет использовать систему для подогрева воды и отопления помещений.
Как выбрать солнечный коллектор?
При выборе солнечного коллектора необходимо обращать внимание на следующие параметры:
- Эффективность сбора солнечной энергии — данный показатель зависит от дизайна коллектора, его размеров, материалов, из которых он изготовлен, и других факторов.
- Прочность и долговечность — необходимо выбирать коллекторы, которые обладают высокой степенью надежности и не выходят из строя при эксплуатации.
- Стоимость — на рынке представлены коллекторы различной ценовой категории. Необходимо выбирать оптимальное сочетание качества и цены.
| Тип коллектора | Преимущества | Недостатки |
|---|---|---|
| Плоские коллекторы | — Простые в изготовлении— Относительно низкая стоимость— Могут использоваться для подогрева воды в бассейнах | — Низкая эффективность— Малый диапазон рабочих температур |
| Вакуумные коллекторы | — Высокая эффективность сбора солнечной энергии— Могут использоваться для отопления помещений и подогрева воды— Хорошие теплоизоляционные свойства | — Высокая стоимость— Требуют бережной эксплуатации |
| Трубчатые коллекторы | — Высокая эффективность сбора солнечной энергии— Могут использоваться для отопления помещений и подогрева воды— Не зависят от направления света и солнечной активности— Требуют меньшей площади, чем плоские коллекторы | — Высокая стоимость— Трудоемкий монтаж |
Правильный выбор солнечного коллектора — залог эффективности работы системы солнечного отопления дома. Необходимо учитывать все характеристики и особенности каждого типа коллектора, чтобы выбрать оптимальный вариант.
Достоинства и недостатки солнечного отопления
Солнечная батарея, которую можно установить на участке или на крыше дома
Данный вид энергии экологичен, его использование доступно всем и не сопровождается выбросами в окружающую среду вредных соединений. Массовое применение систем солнечного отопления частного дома поможет сохранению природных ресурсов, используемых для обогрева помещения: угли, древесина и газовое топливо. Использование солнечных отопительных конструкций полностью безопасно для жильцов и для внешней среды. О традиционных типах топлива этого сказать нельзя – задымление не слишком благоприятно сказывается на атмосфере, может вызвать слезотечение и дискомфорт у окружающих.
Новости СМИ2
Для экономии полезного пространства участка можно установить систему на крыше. Крепление таких коллекторов поможет также минимизировать затраты места на отопительные приборы в самом помещении. Еще одно преимущество – солнечные панели для дома не издают каких-либо шумов при работе.
Недостатком является то, что не все местности обладают климатическими условиями, подходящими для круглогодичного использования энергии солнца без дополнительных средств отопления. В большинстве регионов России в зимнее время необходимо параллельное использование обогревателей, работающих от электричества, или иных приспособлений подобного назначения. Иногда гелиосистему подключают только для работы в сезоны, характеризующиеся достаточной освещенностью, в темные периоды используют иные теплогенераторы.
Особенности установки солнечного отопления
Солнечное отопление является наиболее эффективным в районах, характеризующихся большим количеством солнечных дней (особенно в зимний период времени).
Солнечное (гелиоотопление) отопление дома, выполненное своими руками, должно производиться с учетом специфических особенностей установки:
Схема работы солнечных батарей. Нажмите для увеличения.
Один из наиболее оптимальных вариантов — комбинированное отопление дома газовым (либо электрическим) методом и солнечной энергией.
Данный вариант, характеризующийся интеграцией элементов гелиосистемы в существующую схему теплоснабжения, позволяет значительно повысить эффективность нагрева и увеличить экономические показатели.
При производстве работ в районах, характеризующихся низким значением уровня инсоляции (потока прямых солнечных лучей на горизонтальную поверхность), необходимо особое внимание уделять оптимальному выбору площади коллекторов и правильности их монтажа. При определении уровня инсоляции следует помнить, что ее интенсивность выше в середине дня
В данной связи плоскости коллектора следует ориентировать в южном направлении
Возможны некоторые отклонения в юго-западном либо в юго-восточном направлениях
В данной связи плоскости коллектора следует ориентировать в южном направлении. Возможны некоторые отклонения в юго-западном либо в юго-восточном направлениях
При определении уровня инсоляции следует помнить, что ее интенсивность выше в середине дня. В данной связи плоскости коллектора следует ориентировать в южном направлении. Возможны некоторые отклонения в юго-западном либо в юго-восточном направлениях.
При установке коллекторов необходимо следить за тем, чтобы на них не падала тень от соседних строений либо деревьев. Монтаж коллекторов под углом, равным географической широте данной местности, способен существенно повысить их эффективность.
Это связано с тем, что максимальный уровень поглощения энергии Солнца приходится на расположенные под прямым углом к направлению инсоляции поверхности коллекторов.
Именно поэтому необходимо произвести увеличение угла наклона, что позволит повысить эффективность работы коллектора в зимнее время, несколько увеличив потери тепла летом. Однако летом увеличение тепловых потерь вполне допустимо ввиду переизбытка тепловой энергии.
