На какие СНиПы стоит опираться при строительстве систем водоснабжения и канализации

Сети наружного типа

Для обустройства канализационных систем наружного типа применяются такие трубы:

• чугунные;
• из асбеста и цемента;
• из железобетона;
• из керамически;
• из полимеров и прочего.

• Проводя раскладку труб и монтируя водопроводную систему, следует тщательно следить за тем, чтобы внутрь труб не попадали грунтовые и сточные воды. Перед тем, как соединять трубы с помощью крепежных элементов, необходимо тщательно осмотреть их на предмет наличия различных засорений и, если возникнет такая необходимость, их следует очистить.
• Процесс сборки трубопроводов традиционно проводится с учетом предварительно утвержденных схем и чертежей.

Внутренние и внешние системы тесно связаны

Размеры укладочных траншей для трубных конструкций перед установкой трубопровода стоит сверить с теми, которые указаны в рамках проекта.
Трубы с естественной циркуляцией размещают таким образом, чтобы раструб располагался навстречу передвигающейся жидкости.
Во время монтажных работ крайне важно контролировать прямолинейность труб (это правило особенно касается прямых участков). Чтобы контролировать процесс, можно не покупать никаких измерительных приборов, а использовать обычное зеркало

Установленные трубы просматривают насквозь, и, если все было сделано правильно, отражение в зеркале будет иметь отражение круга абсолютно правильной формы. Проверять эту характеристику необходимо до того, как будет осуществлена засыпка траншеи, а также после.
Действующий ГОСТ устанавливает, что системы водопровода и канализации обязаны быть тщательно обработаны. В противном случае предотвратить образование коррозии не удастся.

Строительные нормы и правила

Для того чтобы начать строительство на земельном участке, нужно внимательно ознакомиться с действующими строительными нормами и правилами. Нормы и правила строительства на дачном участке в садовом некоммерческом товариществе (СНТ) регламентирует СНиП 30-02-97 обязательно с изменениями от 2019 года.

Данный документ применяется при проектировании застройки на зоне садоводческих объединений. Согласно этому своду норм и правил запрещается размещать участки под линиями высоковольтных передач, а также в санитарно-защитных зонах предприятий промышленности. Документ предусматривает следующие важные положения:

• расстояние от застройки в СНТ до массивов леса не должно быть менее 15 метров;
• индивидуальные участки должны быть, как правило, ограждены;
• дом на дачном участке должен находиться не ближе 5 м к красным линиям улиц и не ближе 3 м к красным линиям проездов;
• минимальные дистанции между объектами по санитарно-бытовым условиям должны быть:
• от дачного дома и погреба до туалета — 12 м, до бани, душа и сауны — 8 м;
• от колодца до уборной —8 м, до постройки для содержания мелких животных и птиц, бани, душа и сауны — 12 метров;
• от погреба до компостного сооружения и здания для разведения мелких животных и птиц — 7 м;
• возможна пристройка хозяйственных строений к частному дому. Помещения для мелких животных и птиц обязательно должны быть с отдельным наружным входом, расположенным не менее чем за 7 м от входа в частный дом;
• гараж может примыкать к частному дачному дому, быть отдельно стоящим или встроенным.

Обязательно нужно учитывать требования по инженерным системам при проектировании и строительстве садового участка и жилого дома.

Участок садового некоммерческого товарищества обязательно должен быть обеспечен системой водоснабжения, согласно требованиям: СНиП 2.04.02 -84*.

Свободный минимальный напор воды в системе водопровода равен 0,1 МПа. Необходимо предусмотреть на территории земельного участка источники питьевой воды.

Возможна организация сбора и удаления нечистот при помощи централизованных очистных сооружений, соблюдая соответствующие нормы и согласовывая в установленном порядке.

Если дачный дом отапливается, то необходимо предусмотреть устройство автономных систем (котлы, печи, камины и т.п.), нагревательных приборов и арматуры.

При проектировании газоснабжения нужно руководствоваться предписаниями, пользуясь СНиПом 2.04.08-87*.

И в дополнение к вышесказанному: при разработке проекта и строительстве домов для круглогодичного проживания следует знать требования СНиП 2.08.01-89* и СНиП 11-3-79*.

СНиП 2. 04. 03 — 85 — система канализации, внешние сети и сооружения

Нормативный документ применяется при проектировании или реконструкции наружных сетей постоянно действующей канализации. При этом учитываются следующая информация:

• схемы развития и размещения индустриальных объектов;
• генеральные планы промышленных узлов;
• схемы использования и охраны вод;
• проекты застройки городов и населенных пунктов;
• схемы размещения производственных сил по регионам и районам.

При создании канализации учитывается целесообразность кооперирования основных ее объектов. Обязательно определяется наличие и эксплуатационные характеристики существующих сетей, возможности их использования.

Проектирование канализации происходит параллельно с разработкой водоснабжения. Мощности данных сетей должны соответствовать друг другу, что обеспечивает их эффективную работу. Рекомендуется рассмотреть возможность вторичного использования предварительно очищенных сточных и дождевых вод для производственных или хозяйственных целей.

Сооружения внешней канализации желательно размещать на территории предприятий. При присоединении промышленных сетей к внутриквартальным или уличным необходимо оборудовать контрольные колодцы. Их размещают за пределами предприятий. При этом предусматривают наличие устройств для контроля объема отходов, который скидывает в канализационную сеть определенный потребитель. Сброс очищенных стоков в водные объекты согласовывается с соответствующими государственными органами.

При проектировании канализации необходимо предусматривать мероприятия, гарантирующие бесперебойность функционирования системы. При выполнении ремонта или в случае аварии на одном из сооружений остальные не должны быть перегружены больше чем на 8-17% от нормативных значений.

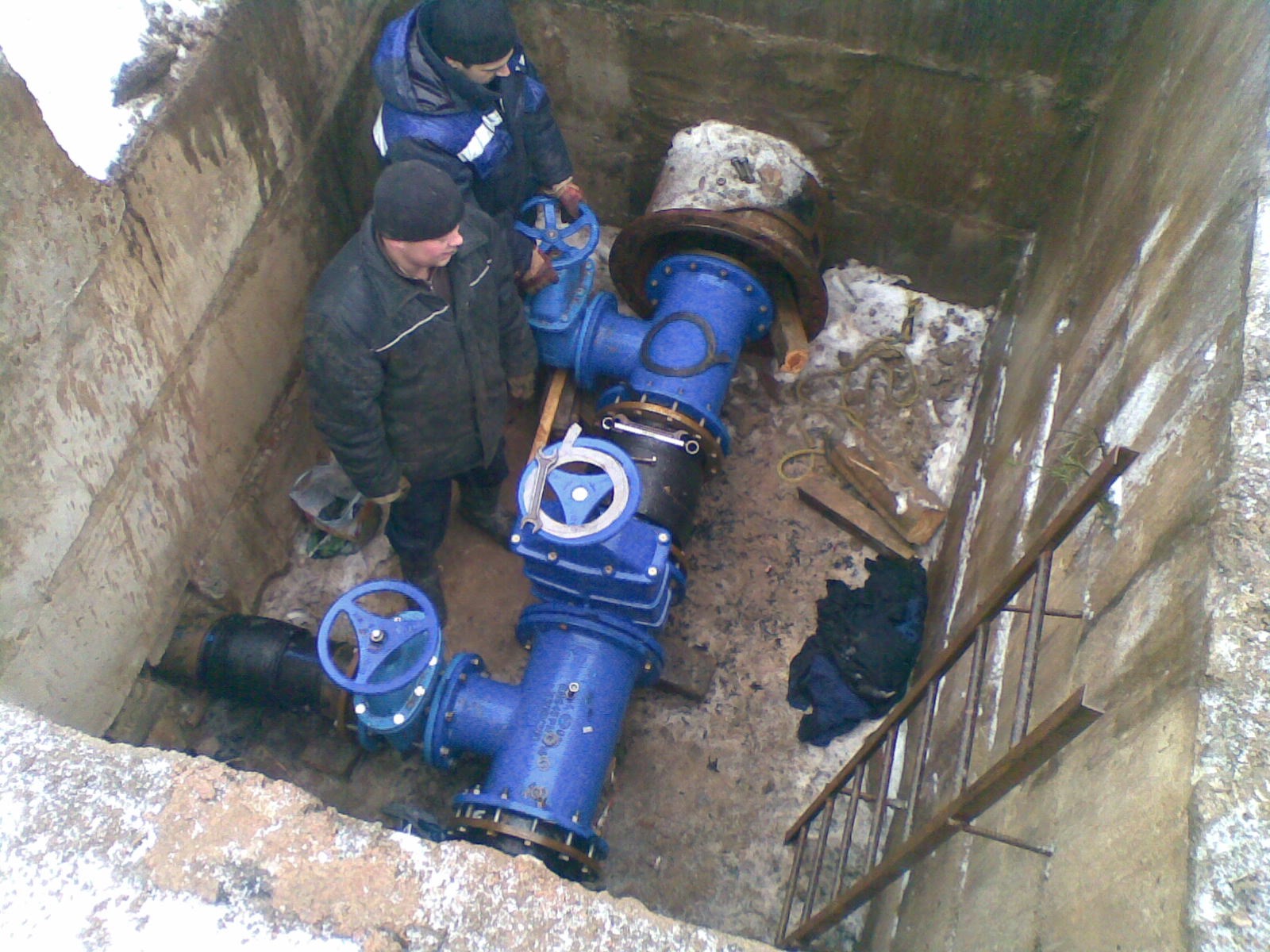

Монтаж сетей водоснабжения и канализации

Монтаж сетей водоснабжения и канализации после завершения проектирования и закупки материалов начинается с подготовительных работ, которые, как правило, включают в себя земельные работы.

Монтаж сетей водоснабжения в частности доме проходит в такой последовательности (конечно, возможные различные варианты, в зависимости от сложности самой системы, однако мы опишем типовые этапы):

• Бурение скважины (подготовка площадки, бурение, прокачка и обсадка) или копка колодца.
• Копка котлована под кессон (если выбран такой вариант обустройства скважины) и траншеи, в которой в последующем размещают подводящую трубу к дому.
• Монтаж насоса и оборудования (в кессоне или в доме).
• Монтаж внутренней системы водоснабжения – разводки труб, сантехники и т.д.
• Подключение внешней системы водоснабжения к внутренней разводке.
• Запуск системы.

Монтаж канализационной системы в частном доме обычно проходит в такой последовательности:

• Земляные работы – копка котлована под накопительной или очистное устройство и траншеи для подводящей трубы.
• Монтаж внутренней системы канализации (с соблюдением уклона труб) и наружной части магистрали до накопительного или очистного сооружения.

Дальнейшие особенности монтажа канализации зависят от выбранного типа системы и могут включать обустройство полей аэрации, пусконаладку ЛОС и т.д.

Следует отдельно обратить внимание на утепление всех наружных сетей водоснабжения и канализации – такая мера связана с промерзанием грунта и возможным замерзанием воды в трубе (что приведёт к разрыву труб, так как объем замерзшей воды больше, чем того же её количества в жидком виде). Утепление проводят различными материалами, например, минеральной ватой или экструдированным пенополистиролом. Согласно СНиП утеплять магистраль необходимо до уровня промерзания грунта (в Подмосковье этот показатель составляет порядка 1-1,5 метров), однако опытные специалисты обычно утепляют магистраль по всей длине, далее если труба находится ниже рассчитанного уровня промерзания, так как спрогнозировать погодную ситуацию достаточно сложно и лучше подстраховаться

Согласно СНиП утеплять магистраль необходимо до уровня промерзания грунта (в Подмосковье этот показатель составляет порядка 1-1,5 метров), однако опытные специалисты обычно утепляют магистраль по всей длине, далее если труба находится ниже рассчитанного уровня промерзания, так как спрогнозировать погодную ситуацию достаточно сложно и лучше подстраховаться.

При монтаже систем водопровода и канализации важно обращать внимание на герметичность систем в районе стыков и по всей длине трубопровода. В противном случае возможно попадание в грунт сточных вод или загрязнение подаваемой на дом воды, а также появление протечек внутри дома и быстрый выход системы из строя

5.1. Канализация: общие требования

5.1.1 Система канализации одноквартирного дома присоединяется к централизованной или групповой наружной сети, а при их отсутствии или в случаях, если это предусмотрено в задании на проектирование, устраивается в качестве автономной. Решение по выбору индивидуальной системы канализации должно быть согласовано с местным органом Госсанэпиднадзора, а при сбросе сточных вод в поверхностный водоем – также с местным органом природоохраны. 5.1.2 Система канализации включает: присоединенная к централизованной или групповой сети – внутреннюю сеть канализации, выпуск из дома и отводящий трубопровод; автономная – внутреннюю сеть канализации, выпуск из дома, отводящий трубопровод, септик и очистные сооружения; в зависимости от принятой схемы канализации наружная сеть может включать фильтрующий колодец, поля фильтрации, насосные установки, очистную установку заводского производства.Автономную систему канализации допускается устраивать с использованием люфт-клозетов или биотуалетов и выгреба. 5.1.3 Агрегаты, изделия и материалы, применяемые при устройстве системы канализации, должны удовлетворять требованиям 4.1.4. 5.1.4 При устройстве выпуска из дома, прокладке трубопроводов и установке приборов должны соблюдаться требования 4.1.5. 5.1.5 При проектировании и устройстве системы канализации должны соблюдаться общие требования СНиП 2.04.01, СНиП 2.04.03, СНиП 3.05.01 и СНиП 3.05.04, а также дополнительные требования настоящего Свода правил.

Насосные конструкции

Согласно пункту 12.1 по СП внутреннего водопровода — если напор воды в трубах слабее, чем нужно, системы водопоставки оснащают насосными установками. Тип такого оборудования выбирают, руководствуясь техническими и экономическими соображениями для каждого случая. Насосные конструкции в жилых зданиях размещают в котельных или бойлерных помещениях. Оборудование насосного типа для предприятий размещается, как правило, прямо в цехах и отграничивается от остальной площади защитными ограждениями.

Пункт 12.21 повествует, что насосные конструкции, которые применяют в системах противопожарного оборудования, проектируются с возможностью ручного управления или дистанционного. Трубы для насосных станций должны быть стальными и соединяться с помощью сварки и фланцевых деталей.

Классификация канализационных трубопроводов

Инженерные сети водоотведения делятся по назначению и
способу отведения стоков.

Трубопроводы выполняют разные задачи, по ним текут стоки,
собираемые из различных источников. В строительстве сетей водоотведения используют
разные типы труб различных диаметров. По назначению канализационные
трубопроводы делят:

• производственные;
• хозяйственно-бытовые №1;
• ливневые №2(для талых и дождевых вод).

Типы наружных сетей

Для индивидуального строительства актуальна хозяйственно-бытовые и ливневые коммуникации, их чаще всего устраивают владельцы на своих участках. После, подсоединяется к городским коллекторам, которые находятся в ведении коммунальных служб.

Разделяют два вида отвода стоков:

• самоточный;
• принудительный (с использованием насосов).

Самоточный слив осуществляется только за счет уклона
трубопровода, тогда как для принудительной канализации используются насосы.
Второй вариант оправдан, когда сток вод в септик затруднен, например, когда дом
расположен слишком далеко от отстойника. В таком случае обустраивается сборный
колодец, в который помещается насос. Такая мера позволяет не допустить
застаивание вод в коммуникациях, что приводит к заиливанию, появлению
неприятного запаха и заторов.

Для осуществления надежности инженерных сетей предлагается несколько способов:

• дублирование трубопроводов, чтобы была возможность переключиться на дополнительные трубы;
• закладывание диаметра канализации с запасом;
• современная система электроснабжения, запасной источник питания.

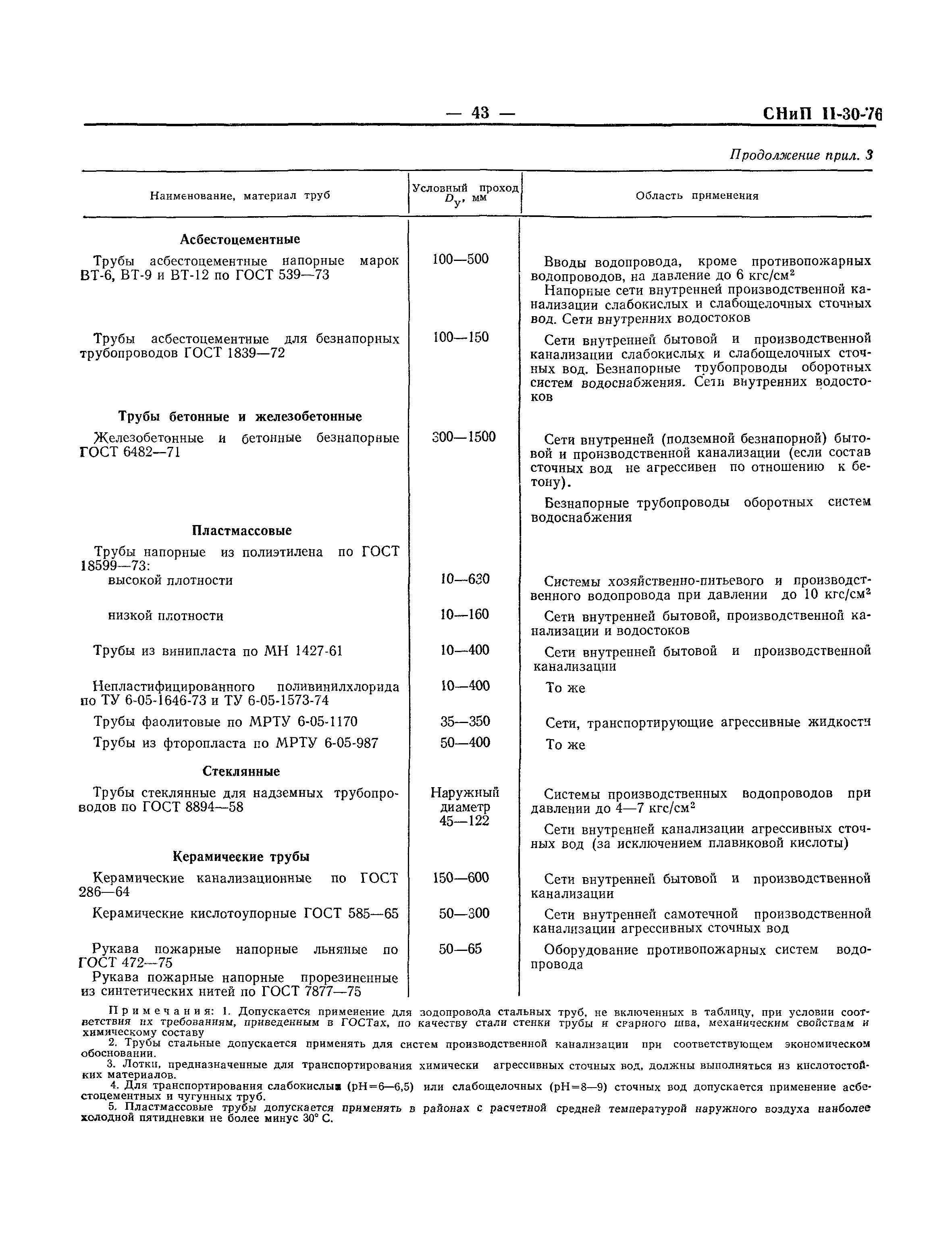

Трубопроводы и специальная арматура

Для всех типов трубопроводов, кроме раздельной противопожарной системы, применяются трубы и фурнитура к ним из различных видов пластика. Внутренние трубопроводы могут быть изготовлены из бронзы, латуни, меди, а также стали с антикоррозийным слоем. Для производств с ориентированием в область сельского хозяйства можно применять асбестоцементный тип. Монтаж деталей из пластика желательно производить скрытым способом. К сантехнике разрешается подводить трубы открыто. Для трубопроводов, которые эксплуатируют в хозяйственных целях, монтируют трубные изделия из одобренных министерством материалов с учётом всех необходимых норм.

Внутреннюю систему водопровода можно монтировать из медных труб

Требования к трубам и их комплектующим:

В соответствии с СНиП, водопроводы, изготовленные из материалов, которые подвержены возгоранию, стоит защитить от непредвиденных пожаров (пункт 10.2).

Арматуру различных типов для питьевых водопроводных магистралей необходимо устанавливать, учитывая все необходимые правила и технику безопасности. Показатель давления, при котором она действует, должен быть не выше 0,6 МПа. Детали, которые входят в состав противопожарных систем, может иметь разные показатели давления. Это зависит от технологических требований для конкретного случая.

Водоразборная арматура выполняет регулирующую роль в трубопроводах разных типов. Она «следит» за тем, чтобы поток воды поступал по трубе в нужном направлении.

Запорная арматура должна находиться на каждом вводе, а также:

• на кольцевой разводящей сети хозяйственных и технических водопроводных магистралей,
• на пожарных стояках с числом кранов 5 и более, на разветвлениях, поставляющих воду в 5 и более точек,
• на подводках к сливным бачкам, на разветвлениях в каждую квартиру,
• перед приборами специализированного назначения.

Регуляторы расхода воды устанавливаются на арматуру, выполняющую водоразборную функцию. Расход воды не должен быть выше, чем указано в инструкциях.

Также для водопроводных систем предусмотрены регуляторы давления.

К арматуре, помимо этого, относятся:

• смесители;
• уплотнительные прокладки;
• диафрагмы дросселирующие;
• различные регуляторы.

Все эти типы устройств устанавливаются согласно техническим нормам.

Квартирный водопровод обязательно включает такой тип арматуры, как смеситель

Показатели и характеристики транспортируемой воды

Качество воды является очень важным параметром, ведь от него зависит, в первую очередь, здоровье людей. Поэтому этим пунктом не стоит пренебрегать ни в коем случае. Свойства воды  должны соответствовать необходимым параметрам по ГОСТ 2874–82*. Вода, используемая на производстве с технической целью, «подчиняется» специальным технологическим требованиям, отличным от бытовых запросов, но и их не стоит игнорировать.

Показатели температуры горячей воды, подающейся для различных целей в жилые дома, должны быть не ниже 60 °С в водопроводах, которые присоединены к открытому комплексу теплоснабжения. Для водопроводов с закрытыми конструкциями эта норма составляет не ниже 50°С, а также не выше 75 °С в обоих вышесказанных случаях.

В зданиях, которые оборудованы как детские учреждения дошкольного типа, температура горячей воды для санитарно-гигиенических нужд не должна быть выше уровня 37 °C.

Монтаж внутренних сетей

Сооружать водопроводную и канализационную систему начинают после возведения стен и крыши здания. При этом соблюдают расстояние от канализации до водопровода.Основные правила монтажа внутренней сети:

1. Ввод водопроводной трубы в дом выполняют не ближе полутора метров от канализационной магистрали, а также от газопровода.
2. В месте ввода за наружной стеной монтируют водомерный узел. Его также можно сделать с обводной линией, обеспечивающей повышенное потребление воды при возникновении, например, пожара или без нее.
3. До водомера нужно смонтировать ведомственный вентиль, перекрывающий воду, а следом за ним домовой вентиль.
4. Диаметр труб для водопровода зависит от количества точек водозабора.
5. При монтаже внутреннего водопровода и канализации в здании, трубопроводы обычно прокладывают в подвальных помещениях.
6. Когда на вводе недостаточен напор воды, необходимо запланировать установку трех насосов: два из них станут обеспечивать подачу воды в случае минимального или максимального уровня потребления, а третий будет резервным.
7. Прокладывая внутренние трубопроводы, нужно помнить о необходимости соблюдать наклон труб – его размер зависит от диаметра изделий, указанного в проектной документации.

Выбор материалов для систем автономного водопровода и канализации

Выбор материалов для систем автономного водопровода и канализации проводится с учётом:

• СНиП.
• Предпочтений владельцев дома.
• Проекта.
• Бюджета.

В первую очередь все материалы должны соответствовать нормам, к примеру, использовать канализационные трубы, предназначенные для внутренней разводки канализации, на наружных участках нельзя (даже при наличии необходимого диаметра), так как прочность стенок таких труб ниже и они могут не выдержать нагрузок, которым подвергаются сети наружной канализации.

С точки зрения проекта и предпочтений владельцев дома могут быть выбраны полимерные материалы – например, трубы ПВХ, пластиковый кессон и установка очистки сточных вод в корпусе из полиэтилена или металлические (стальные или чугунные) трубы, металлический кессон и септик из бетонных колец.

В отношении бюджета также следует учитывать, что расходные элементы из различных материалов имеют разную цену

Бетонные кольца для септика обойдутся дешевле пластиковой накопительной ёмкости, однако помимо стоимости следует обращать внимание и на характеристики готовой системы, её долговечность и удобство эксплуатации

СНиП 3. 05. 01 — 85 — внутридомовые сети санитарно-технического назначения

• водоснабжения;
• канализации;
• отопления;
• вентиляции и кондиционирования воздуха.

При монтаже инженерных сетей учитываются ТУ и инструкции производителей материалов и оборудования. Установка внутридомовых систем санитарно-технического назначения осуществляется индустриальным методом с использованием специально изготовленных изделий.

Монтаж инженерных сетей в зданиях, покрытие которых сформировано из крупных блоков, происходит до их укладки в проектное положение. Установку санитарно-технических систем начинают после завершения устройства межэтажных перекрытий, стен, перегородок.

Размещение водопровода и канализации

При прокладке подземных коммуникаций необходимо отталкиваться от нормативных требований. В них, кроме всего прочего, указывается минимальное горизонтальное расстояние в свету от трубы до существующего фундамента дома:

• для водопровода – 5 метров;
• для напорной канализации – 5 метров;
• для бытовой канализации (самотек) – 3 метра;
• для дождевой канализации – 3 метра;
• для дренажных сетей – 3 метра;
• для сопутствующего дренажа – 0,4 метра.

В стесненных условиях дистанцию от коммуникаций до обреза фундамента разрешается сокращать до 1,5 метров, но только в тех случаях, когда для водопровода используются стальные или полимерные трубы, а для канализации – напорные чугунные. При этом они должны будут укладываться в кожухе на отметке выше уровня фундаментной подошвы на полметра.

При монтаже коммуникаций в условиях просадочных и вечномерзлых грунтов, отступ от фундамента дома до трубопроводов может быть увеличен. Данное решение принимается на этапе привязки объекта строительства к конкретным геологическим условиям. В отдельных случаях допускается уменьшение дистанции, но такое решение должно иметь соответствующее обоснование.

Расстояние до фундамента ограждений:

• для водопровода и напорной канализации – не менее 3 метров;
• для бытовой и дождевой канализации – не менее 1,5 метров;
• для дренажа – не менее 1 метра.

До основания опор воздушных ЛЭП предусмотрены следующие дистанции по горизонтали:

• до 1кВ – 1 метр;
• до 35кВ – 2 метра;
• свыше 35кВ – 3 метра.

Также в нормах приведены минимальные отдаления трубопроводов от оси ствола дерева с кроной, составляющей в диаметре не более 5 метров. Для канализационной сети горизонтальный размер составляет 1,5 метра, а для водопроводной и дренажной – 2 метра.

Не менее важным является расположение инженерных сетей относительно друг друга. Для водопровода всегда выбирается более высокий уровень укладки, чем для канализации. Особенно это касается мест пересечения двух трубопроводов, которое необходимо делать под прямым углом. Минимальное расстояние по вертикали должно быть 0,4 метра.

Шаг параллельных водопроводных веток разрешается принимать 1,5 метра, а канализационных – 0,4 метра. Расстояние между канализацией и водопроводом в плане устанавливается в зависимости от диаметра и материала изготовления труб. Оно составляет – 1,5-5 метров.

Водопровод и канализация

Водопровод, то есть подача воды в помещение (дом, квартира, промышленный объект) — это система, которая напрямую работает на бесперебойное обеспечение зданий водоснабжением. Для подачи воды до точки водозабора применяется самое разное оборудование, которое должно закачивать (скважинные насосы), накапливать (резервуары), очищать (система фильтрации) и только после этого подавать, нужного качества воду, в дома и на объекты.

Канализация и ее основная задача — отводить использованную воду (стоки) из здания наружу, и далее в очистные сооружения, где происходит полное ее очищение.

Две системы, как никто другой, обеспечивают с одной стороны — подачу, с другой — отвод воды, и если взаимодействием это назвать нельзя, то параллельная, взаимосвязанная их работа обеспечивает полный комфорт проживания в доме.

Нормы и правила по осуществлению горячего водоснабжения

Согласно СНиП горячее водоснабжение должно осуществляться по следующим нормам:

• Качество горячей воды, которая подается на хозяйственно-питьевые нужды, обязано соответствовать ГОСТ 2874-82,  а на производственные нужны – технологическим требованиям предприятия.

Температура горячей воды в местах ее разбора должна быть:

• Не ниже 60°, для систем центрального горячего водоснабжения, которые присоединены к открытым системам теплоснабжения.

Не ниже 50°, для систем центрального горячего водоснабжения, которые присоединены к закрытым системам теплоснабжения.

В помещениях детских садов температура, подаваемая к водоразборной арматуре умывальников и душей не должна быть больше 37°.

Если потребителю воды необходима температура больше чем предусмотренная нормами, то следует предусматривать местные водонагреватели для дополнительного подогрева воды.

«Примечание»

Если необходимо подавать горячую воду питьевого качества на производственные нужды, то допускается подача горячей воды одновременно для хозяйственно-питьевых и технологических нужд.
