Виды и размеры
Установить слуховое отверстие в своем строительном объекте достаточно просто. Это можно сделать самостоятельно, естественно при наличии необходимых навыков, материалов и оборудования. Также при необходимости можно сделать его на заказ. В настоящее время многие строительные компании предлагают установку и продажу подобных приспособлений в большом ассортименте.
Всего существует несколько классификаций слуховых окон:
Самый простой вариант – это конструкция с плоской крышей. Для неё превосходно подойдет слуховое окно абсолютно любой формы, в большинстве случаев, оно представлено в виде квадрата с небольшим удлинением. Основной недостаток такого устройства – это небольшие размеры;
Еще один вариант – это проем с четырехугольным каскадом. Его конструкция идентично первому варианту
Основной особенностью является то, что его можно установить только под углом не менее 15 градусов;
Панорамное окно делает сам дом визуально легче и воздушнее, его особенность заключается в том, что в нем отсутствуют кирпичные опоры;
Самый интересный вариант – это мансардные конструкции, крепление воспроизводится между стропилами и на скатах под углом от 15 до 20 градусов;
Самых необычный вариант для русского человека – это здание, в котором установлено отверстие округлой формы, оно обязательно привлечет внимание прохожих.
Помимо внешнего вида, различается каждый вид классификации и по функциональным требованиям, от них зависит уровень освещения, вентиляции и надежность крепления.
Конструкции и их разнообразие
Может показаться, что разнообразие конструкций и дизайнерских решением не знает границ, и каждый мастер старается сделать свое слуховое окно лучше.
Большинство людей знают, что в доме должно быть хотя бы одно слуховое окно, поэтому конструкция слухового окна на крыше в чертеже есть всегда.
У современных окон на кровле есть несколько функций:
- Проветривание. Это первая и самая главная функция проема. На чердачном помещении обязательно должна быть качественная вентиляция, за счет чего материалу кровли не будет грозить порча и .
- Освещение. Это вторая цель, которая тоже относится к практическим, и она полностью оправдывает все те трудности, с которыми придется столкнуться при проектировании и установке. С этой целью лучше всего справятся именно мансардные окна.
- Расширение полезного пространство. Но это то качество, которое присуще не всем разновидностям слуховых окон.
- Выход на крышу. Если потребуются ремонтные работы, то слуховое окно будет самым безопасным и удобным способом попасть на крышу.
- Дизайн. Типичный дом со стандартной крышей выглядит немного старомодно и скучно. Слуховые окна станут прекрасной возможностью для того, чтобы сделать ваш уникальным и привлекательным.
Нюансы проектирования
В первую очередь слуховое окно обязательно должно соответствовать общей концепции архитекторского плана загородного дома. Когда настанет время принять решение о том, необходимо ли слуховое окно на крыше, конструкцию потребуется внести в эскиз, чертеж, а после и в окончательный проект. Проектирование каркаса для будущего слухового окна и стропильной системы на крыше дома должно быть проведено одновременно. Сложность проекта и параметры окна будут во многом определены тем, какой материал для кровли вы выбрали.
После того, как каркас будет готов, придет очередь для кровли. Для получения качественной прослойки потребуется продумать, какую теплоизоляцию и гидроизоляцию вы будете использовать, а также выбрать заранее финишный материал для кровли.
Есть определенные нормативы СНиП по отношению к слуховым окнам, правда к частному строительству это больше относится как рекомендации, и предложены самые рациональные способы проектирования:
- Возможность обустройства. Вряд ли вы найдете место дл расположения, если угол ската будет менее 35 градусов. В этом случае советуем использовать только оконные проемы на фронтонах.
- Габариты. Минимальные показатели проема – это 120 см на 80 см.
- Размещение. Главные задачи конструкции слухового окна на крыше, чердаке и мансарде – это вентиляция и освещение, поэтому оптимальным решением будет установка на любой стороне дома, кроме северной.
- Местоположение на крыше. Выбор места для оконного проема на крыше – это лишь дело вкуса. Главным моментом является то, чтобы окна не были расположены слишком близко к краю крыши (с карнизу, коньку, стене фронтона – не менее 100 см), так как это может ослабить надежность системы.
- Местоположение несколько окон. Если вы планируете сделать несколько окон подряд, то расстояние между ними должно быть хотя бы 80 см. Такое расстояние требуется для того, чтобы не было проблем при укладке финишного покрытия. Помимо этого, при близком расположении окон будет усугублен в будущем профилактический осмотр, а зимой будет скапливаться снег и его будет сложно убрать с крыши.
- Размещение окна на мансарде. Расстояние проемов до пола мансарды должно быть не меньше, чем 100 см.
Типы кровельных оконных проемов
На современных домах можно увидеть четыре типа слуховых проемов:

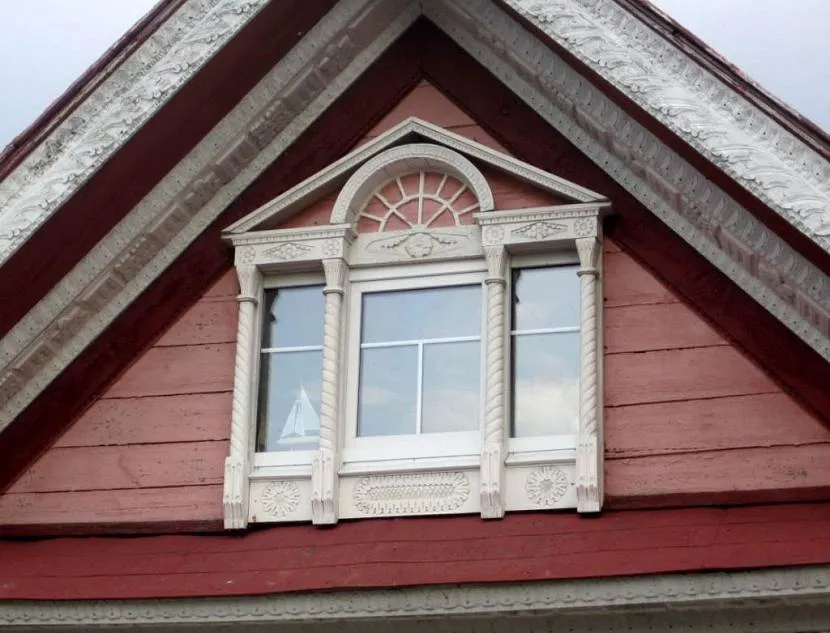

Окно на фронтоне (в щипцовой стене). Устройство проема с фронтальной (торцевой) стороны — наиболее распространенное решение для двускатных и мансардных крыш. Такая конструкция является самой выгодной экономически; ее монтаж — это, по сути, врезка обычного окна.
Чердачное окно в щипцовой стенеИсточник staled.ru

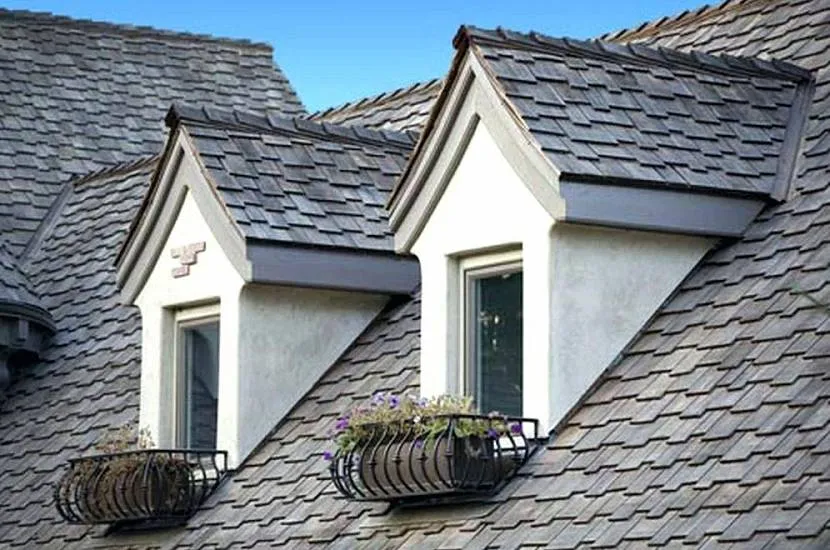

Дормер. Двухскатная крыша со слуховым окном, выступающим за скат кровли, тем, что в обиходе называется кукушкой. Окно-кукушка является популярным вариантом, с множеством модификаций. Как дополнительный архитектурный элемент дома, кукушка усложняет конструкцию кровли, что ведет к дополнительным финансовым тратам. Вместе с тем, дормер несет эстетическую нагрузку, увеличивает жилую площадь и расширяет круговой обзор. Стекло в дормере устанавливается вертикально, что несколько ограничивает поступление света.

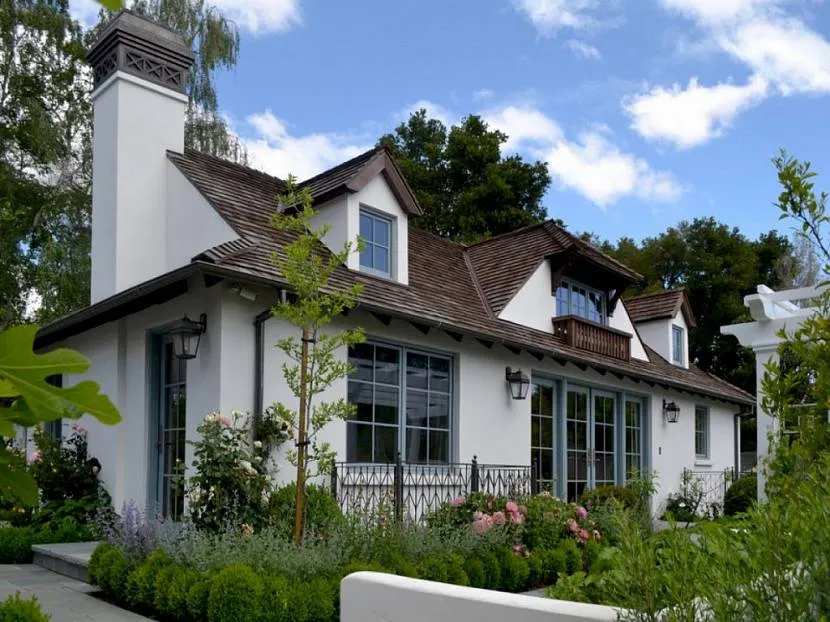

Двускатные дормерыИсточник strhouse.ru

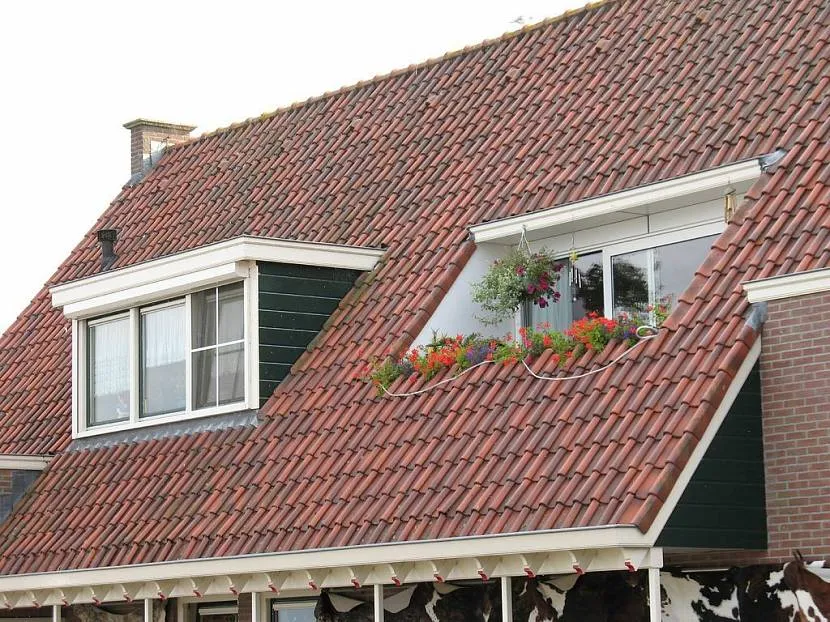

Антидормер. В противоположность предыдущей конструкции, антидормер не выступает за скат, а встраивается, утапливается в его поверхность. Антидормер дешевле и проще в реализации, чем кукушка, хотя и нуждается в тщательной гидроизоляции. Несмотря на оригинальный внешний вид, такая разновидность не находит широкого применения, поскольку уменьшает полезный объем чердачного помещения. Антидормер, с его вертикальным расположением стекла, подходит для монтажа в ломаной мансардной кровле.
Односкатный дормер и антидормерИсточник makemone.ru
Мансардное окно. Слуховое окно в мансардной крыше встраивается в наклонную плоскость кровли, что обеспечивает максимальное естественное освещение. Установка наклонного окна характеризуется небольшим объемом работ и финансовых трат. Мансардные окна различных форм и размеров выглядят эффектно, но не лишены некоторых издержек — они обходятся дороже обычных пластиковых аналогов, склонны к протеканию и, если расположены высоко, неудобны в эксплуатации.
Двойное мансардное окноИсточник giropark.ru
Одним из способов наполнить чердачное помещение солнечным светом является монтаж зенитного фонаря. Такие светопрозрачные конструкции устанавливаются на плоских кровлях; они разнообразны по размеру и конфигурации и служат элегантным дополнением для дома в любом стиле. Зенитные фонари нуждаются в тщательном проектировании и подборе материалов.
Процесс изготовления
В месте обустройства слухового окна несущие балки выпиливают и вынимают. Лучше, если несущие стропила будут одновременно краями обустраиваемого проема.
Так как устанавливать дормеры лучше без нарушения стропильной системы, зачастую сооружаются несколько кровельных надстроек в промежутках между балками. Затем монтируют усиленные вертикальные стойки, оконную раму и верхнее покрытие из стропильных брусков. Как правило, каркас «скворечника» выполняют из брусьев, хотя, если фундамент и несущие стены дома позволяют, фронтон и боковые стенки «домика гномов» выкладывают кирпичом.
Вертикальные стойки устанавливаются на нижнюю горизонтальную лобовую доску. Их вершины соединяются другой горизонтальной балкой – перемычкой над окном. Вертикальные стойки соединяются на вершине прогоном, а на прогон монтируются наклонные стропила – основа мини-кровли над слуховым проемом. В верхней точке, где смыкаются стропила, укладывается коньковый брус.
Схема сборки стандартного слухового окна
Снаружи конструкцию обшивают доской, фанерой, другими фасадными и кровельными материалами. Поскольку слуховой проем является частью кровельной системы, он должен иметь надежную влагу- и теплоизоляцию
Поэтому особое внимание уделяют герметизации стыков и использованию подходящего изоляционного материала: битум, утеплитель, силиконовый и акриловый герметики, паронепроницаемая пленка. Все детали скрепляются металлическими уголками и планками с помощью саморезов или строительных гвоздей.Конструкция дормера с квадратным фронтоном и двускатной кровлей
После монтажа всех элементов и завершения наружной отделки переходят к внутреннему оформлению чердачного или мансардного выхода
Здесь хозяин имеет неограниченную свободу для творчества. Деревянные части покрываются защитными грунтовками или лакокрасочными составами, участки ниже и выше слухового окна оформляются в тон с общим интерьером подкрышного пространства. В качестве занавесок от лишнего солнца используются шторы либо жалюзи. Если мансарда отапливаемая, то под окном, как принято в стандартных городских квартирах, можно повесить радиатор
После монтажа всех элементов и завершения наружной отделки переходят к внутреннему оформлению чердачного или мансардного выхода. Здесь хозяин имеет неограниченную свободу для творчества. Деревянные части покрываются защитными грунтовками или лакокрасочными составами, участки ниже и выше слухового окна оформляются в тон с общим интерьером подкрышного пространства. В качестве занавесок от лишнего солнца используются шторы либо жалюзи. Если мансарда отапливаемая, то под окном, как принято в стандартных городских квартирах, можно повесить радиатор.
Как сделать слуховое окно на крыше
Прежде чем приступить к самой установке слухового окна, требуется создать ряд предварительных работ. В обязательном порядке должны быть сконструированы устройства фронтов, конькового бруса, стропил, дополнительные опоры и стропильные ноги. Как только эта технология будет произведена, можно приступить к основной работе.
Пошаговая инструкция
- На стропильных ногах можно увидеть обшивку. Те элементы, которые выступают за её пределы, следует обрезать. Такая процедура необходима обязательно для того, чтобы окно и стена располагались на одном уровне;
- Предварительно следует отметить место, где будет находиться слуховое отверстие. На уровне конькового бруса нужно прикрепить металлический кронштейн;
- Следующая операция – это приварка конькового бруса. Но, перед этим следует внимательно проверить вертикальность всех фронтовых деталей каркаса;
- В соответствии с шаблоном будущей конструкции требуется установить опорные стропила;
- Последняя, но самая значимая процедура – это обшивка плит, которая может производиться из влагостойкой фанеры или из плит.
После завершения работы в обязательном порядке рекомендуется проверить качество всех креплений, так как в дальнейшем устранить их будет проблематичнее.
Зачем нужны окна в крыше?
Окна, встроенные в кровлю, бывают мансардными и слуховыми, но суть от этого, по большому счету, не меняется. Изначально такие окна были предназначены для проветривания чердака, но позже они стали использоваться для дополнительного освещения и визуального расширения пространства. Так, когда в Европе наблюдалось перенаселение, люди искали возможность использовать каждый квадратный метр жилой площади с пользой, поэтому делали из чердаков дополнительные комнаты. А чтобы меньше тратиться на освещение, расширили и модифицировали маленькие слуховые окошки, превратив их в дополнительный источник естественного света.
Кстати, а вы знаете, почему слуховые окна так называются? Видео ниже ответит на этот вопрос:
Итак, зачем же сегодня многие ставят слуховые окна на крыше:
- Они дают дополнительное освещение чердачного помещения.
- Обеспечивают регулярную и качественную вентиляцию подкровельного помещения, что продлевает сроки эксплуатации материалов пирога.
- В отдельных случаях чердачное окно обеспечивает дополнительный выход на крышу для ее профилактического ремонта.
- Красиво оформленное слуховое или мансардное окно придает оригинальный внешний вид архитектурной композиции.
- Могут служить дополнительным аварийным выходом.
Виды окон
Прежде чем заниматься установкой окна в крышу, следует разобраться в разновидностях таких конструкций. Слуховые окна выглядят как маленькие «домики» с двумя скатами. Мансардные же размещаются вровень со скатом основной кровли и не защищены навесом, поэтому пропускают больше солнечного света. Иными словами, слуховые окна располагают вертикально, а мансардные – горизонтально (повторяют геометрию ската кровли). Соответственно, для вертикальных окон необходимо строить дополнительный каркас, что будет описано далее.
В большинстве случаев слуховые окна выглядят как треугольники. Главная особенность их в том, что фронтонная сторона не утапливается внутрь, а стоит в единой плоскости с фасадом. В остроугольных кровлях можно располагать на фронтоне окна с большими рамами, используя оригинальные детали, похожие на своды соборов. Если же вы собираетесь ставить окно с односкатной крышей, то на ней следует разместить отдельные водосточные желоба. Минимально допустимый уклон такой крыши составляет 5-15°.
Несмотря на то что сегодня многие выбирают слуховые окна, большинство все же отдает предпочтение мансардным конструкциям. Поскольку они располагаются в одной плоскости с кровлей, то способны пропускать больше света, занимают меньше места, да и сделать их гораздо проще.
И все-таки, какой тип окна выбрать? Если вы живете в старом доме с характерными архитектурными признаками своей эпохи, то лучше всего построить слуховое окно. Для более современных конструкций подойдут мансардные окна. Для монтажа первых нужны специальные ниши в кровле, поскольку каркас стропильной системы и боковин окна нуждается в большом количестве мест крепления с основной кровлей.
Мансардное окно достаточно закрепить между стропилами кровли. Они будут выполнять функцию барьера для водных потоков, а потому их лучше ставить на покатых крышах с углом наклона 15-20°. Окна мансардного типа представляют собой довольно сложные конструкции с продуманной защитой от холода, ветра и влаги. Изготовить такое окно самостоятельно не представляется возможным, поэтому разумнее всего приобрести его в соответствующей фирме.
Сборка каркаса слухового окна
Особое внимание следует уделять стропилам под слуховыми окнами. Часто их делают такого же сечения, как и остальные стропила, однако нередко они несут нагрузку в 1,5 раз больше, чем промежуточные стропила
Кроме повышенной нагрузки, оставляют без внимания и то, что разделка их концов под шип и отверстия креплений для стоек слухового окна в значительной степени ослабляют сечение стропил под этими окнами. Ослабленная стропильная нога больше прогибается, кровля получается неровной.
Слуховые окна устанавливаются в деревянный каркас, выступающий над склоном кровли. Каркасы поднимают в вертикальное положение в виде готовой целой стены или большей части стены, затем скрепляют одну с другой и укрепляют на своих местах.
На столе циркулярной пилы собирают в готовом виде достаточное количество каркасных стоек (рис.6 поз.20) стеновых деталей слухового окна. Стойки переносят на рабочее основание всегда в количестве, необходимом для сборки одной стены.
В каркасах стен, в том числе и слухового окна, имеются три типа обвязки:
- нижняя и верхняя обвязка (рис.6 поз.22),
- а также обвязка, объединяющая стены (рис.6 поз.2) и укрепляющая конструкцию.
Доски или планки обвязки (рис.6 поз.2 и поз.22) всегда изготовляют из длинной древесины, так как стык ослабляет конструкцию.
При сочленении частей каркаса используют почти исключительно торцевые гвоздевые соединения. Об этом необходимо помнить, когда определяется порядок сборки.
Сборку каркаса слухового окна начинают с установки нижней обвязки (рис.6 поз.2) на основную линию стропил (рис.6 поз.1) крыши, указывающую внутренние края и край дальней стены таким образом, что будущий нижний край основной обвязки (рис.6 поз.22) идёт по той же линии.
Варианты устройства каркасов для слухового окна с односкатной и двухскатной крышей показаны на рис.6.
Когда стена слухового окна (рис.6 поз.20 и поз.22) поднимается в вертикальное положение вокруг этой линии, она попадает на правильное место. Нижняя обвязка (рис.6 поз.22) крепится точно по этому месту стропил (рис.6 поз.1) вспомогательными гвоздями наискось.
После того, как верхняя и нижняя обвязки (рис.6 поз.22) готовы, на них одновременно переносятся места установки стоек (рис.6 поз.20) и проёмов.
Тщательному изготовлению обвязок (рис.6 поз.22) и аккуратному переносу размеров стоек (рис.6 поз.20) следует уделить ОСОБОЕ ВНИМАНИЕ, так как от этого зависит успешное выполнение следующих этапов работы. Этапы работ при строительстве деревянных стеновых каркасов слухового окна:
Этапы работ при строительстве деревянных стеновых каркасов слухового окна:
- разметка стен по месту;
- изготовление стеновых обвязок;
- изготовление вентиляционных и оконных коробок;
- сборка стенового каркаса;
- обшивка стенового каркаса;
- подъём стеновых каркасов в вертикальное положение и крепление стены разной высоты;
- крепление балок крыши, стыкующихся со стенами;
- пригонка и крепление вентиляционных решёток и оконных рам.
На месте оконного или дверного проёма доски нижней обвязки (рис.6 поз.22) продолжаются без их обрыва. Они отпиливаются только после того, как стены уже будут стоять в вертикальном положении и будут закреплены.
Оконная рама слухового окна и жалюзийные вентиляционные решётки устанавливаются в оконную и жалюзийные коробки, закрепленные на стойках к стропилам и обрешетке деревянного каркаса, после выполнения обшивки каркаса досками и листовой сталью.
Чтобы избежать проникновения осадков между стенками слухового окна и крышей дома устраивают воротники из кровельной стали. Напуск штучного покрытия на покрытие по листовой кровельной стали должен быть не менее 150 мм.
Чтобы избежать проникновения осадков, между листами укладывают пеньковый жгут, пропитанный дёгтем, или ленту из пенополиуретана, пропитанную битумной мастикой. Выполняя эти работы, устраивают хорошую вентиляцию чердака, иначе на внутренней поверхности кровли конденсируется пар, вызывающий гниение древесины обрешётки и стропил.
Венчает слуховое окно конёк такой же формы, как и на всей крыше. Коньки и ребра крыш покрывают деталями заводского изготовления У-образной формы, ширина каждой из сторон которых составляет 200 мм.
Узел устройства конька крыши из шиферных коньковых деталей для слухового окна показан на рис
При применении коньковых упрощенных деталей (рис.8 поз.8) в асбестоцементных кровлях следует предусматривать заполнение впадин между волнами цементным раствором кл. ВЗ,5 (марки М-50) на длину 150 мм.
При отсутствии коньковых деталей заводского изготовления стыки коньков и рёбер перекрывают колпаками, изготавливаемыми из листовой стали. Покрытие производится по рубероиду.
Тонкости проектирования
Слуховые окна должны соответствовать общей архитектурной концепции загородного дома. Когда принимается решение о необходимости слухового окна на крыше; конструкция вносится в эскиз и чертеж, а затем в окончательный проект. Проектирование каркаса слухового окна и стропильной системы крыши дома проходит одновременно. Сложность проекта и параметры слухового проема во многом определяются выбранным кровельным материалом.
После того, как общий каркас будет готов, настанет очередь кровельного пирога. Чтобы он получился качественным, необходимо продумать грамотную тепло- и гидроизоляцию, подобрать финишный кровельный материал. Существуют нормативы СНиП к слуховым окнам; по отношению к частному строительству они носят скорее рекомендательный характер и предлагают наиболее рациональные приемы проектирования кровли:
Возможность обустройства. Вряд ли слуховому окну найдется место, если угол ската не превышает 35º. В таком случае рекомендуется ограничиться оконным проемом на фронтоне.

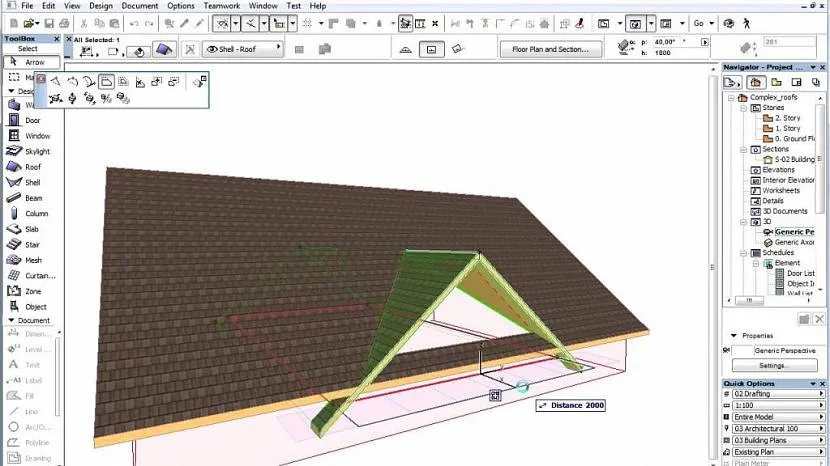

Создание проектаИсточник memphite.com
- Размер. Минимальные параметры проема — 1,2 на 0,8 м.
- Размещение. Главные задачи, решаемые мансардными и чердачными окнами, — это освещение и вентиляция; поэтому устанавливать их на северной стороне дома не желательно.
- Расположение на крыше. Выбор места для оконных проемов — дело вкуса и здравого смысла. Основное пожелание состоит в том, чтобы не располагать их слишком близко к краям крыши (к коньку, карнизу, фронтонной стене — не ближе 1 м), это ослабляет надежность системы.
- Расположение нескольких окон. Между соседними слуховыми проемами оставляют не меньше 0,8 м. Такое расстояние выдерживают для того, чтобы не возникло проблем при укладке финишного покрытия. Кроме того, близко расположенные конструкции осложняют профилактический осмотр и ремонт, а зимой усиленно накапливают снег и затрудняют его очистку.
- Размещение мансардного окна. Расстояние проема до пола мансарды составляет не менее 1 м.
Видео описание
Об окнах для мансарды в следующем видео:
Как выбрать подходящий тип слухового окна
При определении типа слухового окна, подходящего для крыши будущего дома, выделяют приоритеты:
Если вы хотите улучшить эстетику, добавить оригинальности постройке в целом, обратите внимание на конструкцию «летучая мышь», арочный дормер или зенитный фонарь.
Если на первый план выходит освещение мансардного помещения, предпочтение стоит отдать мансардному стеклопакету. Это будет практичный выбор — современные модели стеклопакетов, несмотря на большую площадь остекления, безопасны в эксплуатации и обладают энергосберегающими характеристиками.. Дормеры в современном проектеИсточник makemone.ru

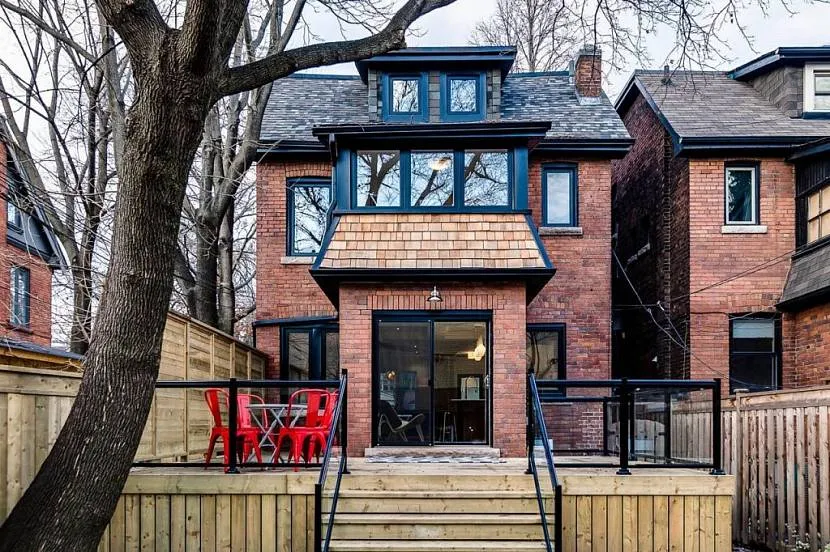

Дормеры в современном проектеИсточник makemone.ru
В последние годы большинство хозяев выбирают мансардные окна гораздо чаще, чем слуховые; последние можно увидеть преимущественно на домах в классическом стиле. Это объясняется несколькими причинами:
- Мансардные конструкции обеспечивают лучший воздухообмен и пропускают на 30-40% больше света.
- Большинство загородных домов возводятся по современным проектам. В таких постройках мансардные окна выглядят более естественно.
- Несмотря на более высокую стоимость, в итоге мансардные окна оказываются более экономными. Их монтаж не требует изменения конструкции кровли, а работы не столь трудоемки.
Видео описание
О несомненной пользе слуховых окон в следующем видео:

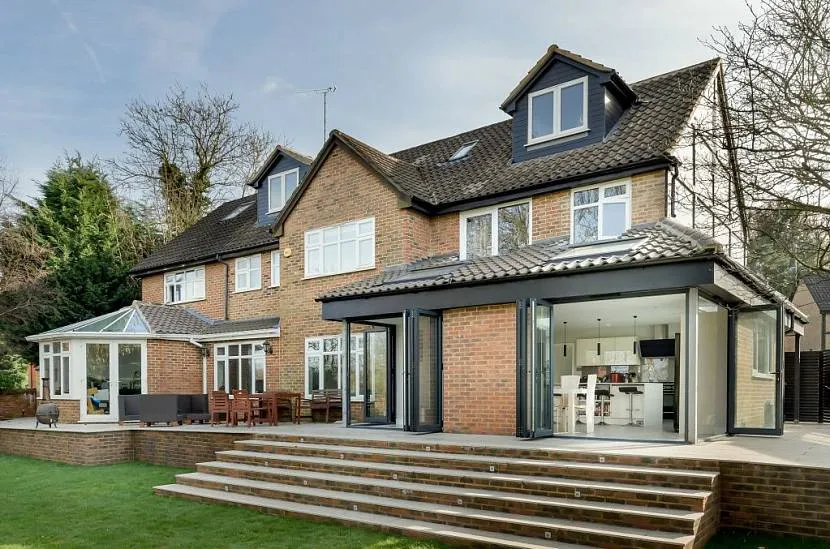

Дормеры — важная часть дизайнаИсточник houzz.com
Пошаговая инструкция
Рассмотрим технологию строительства слухового окна на примере треугольного профиля. Порядок работы.
- Необходимо составить план расположения слуховых окон (если их несколько) и точный чертеж «домика» с указанием всех его размеров.
- По сути, для него обустраивается своя, персональная стропильная система по той же методике, что и для крыши всего строения – со своим коньком, опорами и несущим каркасом.
- В местах расположения окон при монтаже «общедомовой» стропильной системы устанавливают более массивные брусья или доски, так как на эти опоры будет приходиться дополнительная нагрузка.
- На данные стропила крепятся горизонтальные балки. Первая – на уровне мауэрлата (верхний край стены дома), а вторая – в зависимости от высоты «слухового» оконного проема.
- К этим «перекладинам» будет прикрепляться каркас домика. Нужно учесть, что к верхней балке будет крепиться его конек. От ее расположения зависит, как будет ориентирована его крыша.
- «Треугольник» профиля домика крепится к нижней перекладине – гвозди, скобы, металлические уголки. От его основания до верхней балки укладываются брусья, которые надежно фиксируют всю конструкцию.
- От вершины треугольника до нее – коньковый пролет. В результате получается «скелет» будущего смотрового окна.
- Ставится оконная рама, которая крепится не только к треугольнику профиля, но также соединяется брусьями с уложенными балками крепления основания треугольника с верхней перекладиной.
- Далее монтируются боковые вертикальные перемычки и несущий каркас – обрешетка. okno-na-kryshe По аналогии с обустройством крыши всего дома также производится укладка всех необходимых материалов (паро- и гидроизоляции, утеплителя).
- Линия соприкосновения каркаса домика слухового окна с крышей дополнительно герметизируется специальными уголками, прижимными планками и тому подобное.
- Отлично подходят саморасширяющиеся ленты, мастичные составы и различные герметики. Зная все эти особенности монтажа, можно соорудить слуховое окно любого профиля.
Полезные советы
Ставшие в последнее время популярными мансардные окна дают значительно больше света. Для их монтажа не нужно сооружать отдельный каркас, так как они лежат в одной плоскости с кровлей дома и крепятся к его стропильной системе с помощью специальных пластин.
Обратите внимание!
Но их рекомендуется ставить при условии, если уклон крыши обеспечивает хороший сток воды с ее поверхности (порядка 150 – 200).
Однако самостоятельное изготовление нецелесообразно, так как вполне возможны ошибки в расчетах. Лучше купить готовое пластиковое окно и установить на место.
Такая конструкция является поворотной, ее ось вращения лежит в горизонтальной плоскости и расположена посередине. Через окна происходит примерно до 15% всех теплопотерь любого строения.
Поэтому при определении их размеров необходимо делать «поправку» на особенности климата и расположения здания. Если смотровое окно обустраивается на крыше уже построенного дома, то крепление его каркаса производится к стропилам.
Но НЕЛЬЗЯ ДЕЛАТЬ ВРЕЗКИ!!! Только скобы, гвозди, накладные элементы (металлические ленты, уголки). Иначе снизится прочность всей несущей конструкции.
Конструкция
Существуют 4 варианта конструктивного оформления слуховых конструкций:
- Антидормер – конструкция, которая располагается в пределах ската крыши, встраивается в кровлю. За счет чего происходит уменьшение полезной площади чердака. Этот вариант прост в исполнении, не требует дополнительных затрат на материалы и повышенную гидроизоляцию. Вместе с тем, большой популярностью не пользуется.
- Дормер – располагается над скатом кровли. Вариантов устройства подобной конструкции много, она требует дополнительного усиления элементов кровли и создание качественной гидроизоляции. Этот способ оформления наиболее распространенный.
- В щипцовой стене. Окно организуется в одной плоскости с фасадом, задействуется торцовая стена, которая имеет форму треугольника. При этом, устройство не требует создания дополнительных конструкций, что облегчает его монтаж. Вход на чердак через это окно свободный – снаружи здания, подняться можно по приставной лестнице.
- Наклонное окно создается в мансардных помещениях, конструкции и формы могут быть различные: прямоугольные, круглые, треугольные. Располагаются в плоскости самой кровли.
- Зенитный фонарь – окно полностью выполнено из стекла, что позволяет создать максимально эффективное естественное освещение внутреннего подкровельного помещения. Чаще всего применяются подобные конструкции на производственных зданиях.
https://youtube.com/watch?v=mJHO1hnzyvs
Разновидности исполнения
Существует довольно много видов.
Итак:
- Вариант с плоской крышей. Если вам требуется помещение под крышей наполнить свежим воздухом и дать туда много света, то такое исполнение вам подойдет идеально! При монтаже устанавливают для водостока дополнительные желоба. И такие окна именно по этой причине монтируются с некоторым наклоном кровли.
Как правило, этот наклон составляет 5 — 15 градусов.
- Четырехугольное окно, имеющее односкатную крышу. Конструкция очень похожа на конструкцию с плоской кровлей. Но угол наклона кровли несколько иной – 15 градусов и больше. Сама крыша может иметь прямоугольную форму, торцевую или трапециевидную.
- Окно с крышей двускатной. Такая конструкция дает возможность максимально осветить мансардное помещение.
- Треугольная форма.Такие типы создавались в исторических зданиях.И сейчас их делают в том случае, когда зданию придается старинный вид.
- Полукруглая форма.Специалисты именно такие окна считают наиболее интересными.Ведь у них самое большее количество вариантов исполнения. За счет того, что линии изогнутые, полукруглая форма прекрасно вписывается в кровлю любого дома и придает ей необычный вид.
- Зенитный фонарь.Такая конструкция, размещенная на крыше дома, способствует максимальному проникновению света в мансарду. И выглядит такой фонарь очень изысканно.
Изготовление каркаса слухового окна
Перед тем как сделать слуховое окно нужно, как всегда, составить план и чертежи. Слуховое окно должно не только выполнять свои функции по освещению мансардного помещения, но и служить украшением дома.
Не обязательно располагать окна стройными рядами, они с успехом могут располагаться и в несколько рядов. Нижний край слухового окна располагают на высоте 0,9м от пола мансарды, высота верхнего края окна может находиться на двух метрах и выше, как позволяет потолок мансарды. Чем выше расположено слуховое окно, тем больше дневного света получает мансардное помещение.
Каркас слухового окна своими руками устраивается одновременно с устройством стропильной системы крыши. В конструкции слухового окна есть свой конек, если крыша двухскатная, свои стропила и обрешетка. По сути – это настоящая крыша в миниатюре.
В процессе возведения стропильной системы в местах расположения будущих слуховых окон предусматриваются проемы, которые ограждаются стропильными ногами повышенной прочности, поскольку они будут принимать на себя нагрузку от конструкции слухового окна.
- Далее на эти стропильные ноги укладываются поперечные балки, нижняя на уровне внешней стены здания, верхняя по размерам окна, заложенного в проекте.
- На нижнюю балку устанавливаются вертикальные стойки, которые связываются поперечным бруском по верху.
- Полученная рама скрепляется продольными брусьями с верхней балкой, уложенной на усиленные стропила.
- Таким образом, получается каркас слухового окна, пока без стропильной системы самого окна.
Стропильная система слухового окна на чердаке делается по образу и подобию основной конструкции крыши.
При установке балок – перемычек нельзя делать врубки в стропильные ноги основной крыши, чтобы не ослаблять их несущую способность. Крепления всех элементов каркаса слухового окна производится с помощью металлических крепежных деталей.
После того, как будет сделана проверка каркаса по вертикали и горизонтали, приступают к установке конькового бруса и маленьких стропил крыши слухового окна. Стропила вырезают по шаблону, что упрощает задачу по устройству слухового окна.
Боковые стенки слухового окна обшиваются влагостойкими материалами. Крыша окна делается одновременно с монтажом кровельного материала на основную кровлю.
Важно провести правильную гидроизоляцию стыков между слуховым окном и основной поверхностью крыши, для исключения протечек в этих местах. Для этого используются различные элементы гидроизоляционных материалов – прижимные планки, мембраны, силиконовые герметики. Монтаж слухового окна по типу мансардного производится непосредственно в саму плоскость кровельного материала
Такие окна дают больше света в мансардном помещении и требуют меньше затрат на их установку. Как правило, такие окна изготавливаются в заводских условиях из металлопластика и задача застройщика состоит всего лишь в их грамотной установке
Монтаж слухового окна по типу мансардного производится непосредственно в саму плоскость кровельного материала. Такие окна дают больше света в мансардном помещении и требуют меньше затрат на их установку. Как правило, такие окна изготавливаются в заводских условиях из металлопластика и задача застройщика состоит всего лишь в их грамотной установке.
Какие бывают слуховые окна?
Разнообразие видов кровельных надстроек определяется заданной формой оконного проема и архитектурой кровли.
По форме оконной рамы различаются слуховые окна:
- прямоугольное,
- треугольное,
- арочное (полукруглое).
По конструкции скатов:
- односкатные,
- двускатные,
- вальмовые.
По способу расположения в конструкции кровли:
- Дормер – оформляется в виде выступа в скате кровли, требует повышенной гидроизоляции. Наиболее распространен в практике строительных работ.
- Антидормер – встроен в конструкцию кровли, поэтому не требует дополнительной гидроизоляции, в силу чего более прост в исполнении. Однако отнимает внутреннее пространство у чердака и, видимо, по этой причине встречается редко.
- Наклонное окно — то же, что и мансардное.
- В щипцовой стене – слуховое окно устраивается в торцовой стене двускатной кровли. Рама часто имеет форму треугольника, трапеции или арки.
- Зенитный фонарь – окно или стеклянная конструкция на горизонтальной или пологой кровле с минимально допустимым наклоном (5-15 0).
Также мансардные «скворечники» выполняются с боковыми стенами и без таковых. Располагаются фронтоном в одной плоскости со стеной фасада или же вне ее плоскости, чуть выше и дальше на скате кровли.
