Правильное устройство слива душевой кабины

Инструменты и материалы для монтажа слива

Первым делом нужно позаботиться, чтобы пол в душевой был под наклоном, если вы хотите изготовить пол сами, то вот инструкция.

Нужно взять инструменты:

• дрель;
• специальная насадка на дрель;
• клей с емкостью;
• мастерок;
• приспособление для резки плитки;
• резиновый молоток;
• малярная щетка.

Материалы, которые пригодятся при монтажных работах:

• гидроизоляция;
• сифон;
• канализационная ПВХ труба;
• облицовочная плитка.

Прежде всего, нужно сделать в полу выемку, потом тщательно гидроизолировать пол, которая защитит пол и соседей от ваших протечек. Плитку нужно укладывать под небольшим наклоном. Но перед началом работ рекомендуем ознакомиться со всем процессом и проконсультироваться у мастера.

Или же вы будете устанавливать уже готовый поддон, что значительно проще.

Разновидности слива для душевых кабин

Исходя из конструктивного исполнения, существуют такие разновидности сифонов:

• бутылочные;
• гофрированные;
• трубные;
• сухие.

Бутылочные сифоны внешне напоминают колбу или бутылку, где верхняя часть подсоединяется к сливу в поддоне, а нижняя подключается к сточной трубе. Особенностью конструкции является возвышение выходного патрубка над входным, благодаря чему образуется гидрозатвор. На дне бутылки происходит оседание и накопление мусора, который не попадает в канализационную сеть, а удаляется периодически механическим способом путем откручивания и промывания нижней части изделия.

Бутылочные сифоны бывают двух видов: с одной трубой, которая погружается в воду, и с двумя сообщающимися камерами, которые разделены перегородкой. Главными достоинствами таких затворов является простота конструкции, долговечность, легкая очистка от загрязнений.

Низкий душевой поддон с установленным сливным гидрозатвором

Гофрированные сифоны пользуются большой популярностью. Главным их преимуществом является эластичность и гибкость конструкции. Благодаря этому, гофре для душевой кабины можно придать любую форму, что делает изделие универсальным и подходящим для всех душевых кабинок. Данное изделие легко и быстро монтируется. Также к достоинствам можно отнести невысокую цену сифона для душевой кабины.

Главным недостатком является небольшая толщина стенки, что снижает его долговечность. В момент монтажа изделию придают U- или S-образную форму. Это способствует возникновению значительного натяжения, которое повлечет за собой быстрое повреждение цельности корпуса. Гофрированные сифоны нуждаются в частой профилактической чистке, что вызвано конструктивной особенностью изделия. Его внутренняя поверхность состоит из большого количества складок, в которых накапливаются загрязнения, поступающие вместе со сточной водой.

Гофрированный сифон для душевой кабины

Характеристика трубных и сухих затворов

Трубные сифоны имеют U- или S-оброзную форму. Конструкция выполняется из жесткого пластика. В месте изгиба трубы образуется водная пробка. Гладкая внутренняя поверхность изделий исключает накапливание отложений на стенках затвора, что отводятся непосредственно в слив. Такие сифоны отличаются небольшими размерами, благодаря чему идеально подходят для низких поддонов.

Сравнительно новым вариантом запорного изделия является сифон для душевого поддона с сухим затвором, который обеспечивает полный слив сточной воды без ее удержания в корпусе устройства. Роль водяного замка исполняет силиконовая мембрана, которая выполнена в виде трубки из полимера. Под действием напора воды она расправляется, пропуская поток, и приходит в первоначальное положение при отсутствии стока. Такая конструкция исключает вероятность самопроизвольного обратного тока воды в сантехнический прибор в случае засорения трубопровода канализации.

Сухой затвор отличается компактностью, что позволяет использовать его под самые низкие поддоны. Такая особенность позволяет экономить место и значительно упрощает монтаж изделия. Это наиболее актуальный вариант при обустройстве слива для душевой кабины без поддона.

Сухой затвор характеризуется долговечностью и надежностью, стойкостью к перепадам температур. Такой затвор не пересыхает и не промерзает, благодаря чему может использоваться в любом помещении, в том числе и в том, которое имеет постоянного отопления. Это идеальный вариант для бань и саун, когда исключается необходимость консервации затворного изделия в период низких температур. Из-за отсутствия большого количества деталей и изгибов в конструкции, такой затвор не склонен к накапливанию грязи во внутренней полости, что значительно упрощает его эксплуатацию и исключает необходимость проведения частых ревизий. Недостатком сухого сифона является его высокая стоимость.

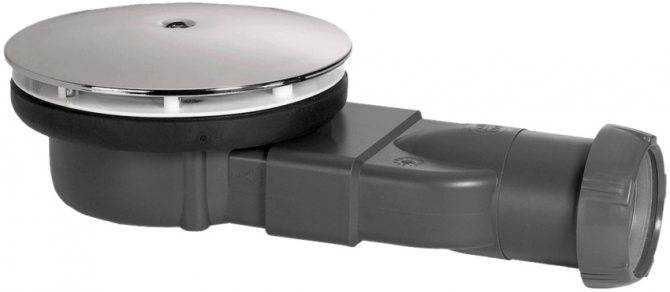

Плоский сифон для поддона с сухим затвором

Существуют также сифоны с переливом, которые дополнительно оснащены соединительной трубой. Такой вариант запорной арматуры используется в случае наличия перелива в конструкции поддона. Данные сифоны чаще всего бывают гофрированного типа, что позволяет менять положение перелива в зависимости от вида душевой кабинки.

Разновидности поддонов

Основным элементом сливной системы является поддон душевой кабины. Именно он обеспечивает сбор всей сточной воды и через свое сливное отверстие направляет ее в канализацию. От выбора этого элемента во многом зависит комфортность всей помывочной процедуры.

Душевые поддоны могут выполняться из стали, нержавейки, чугуна, пластика, керамики и искусственного камня. Готовые изделия имеют требуемую конструкцию и обеспечивают нужный уклон в сторону сливного отверстия.

В настоящее время наиболее популярными являются акриловые поддоны — практичные и достаточно прочные. Недостатком считается высокий риск появления царапин. Для повышения надежности пластик упрочняется стекловолокном или металлической армировкой.

Выбор подходящего слива

Слив для поддона душевой кабины должен подбираться как с учетом расхода воды, так и с учетом удобства эксплуатации. В среднем для душа обычной пропускной свойством можно считать приблизительно 50 л/мин, это разрешает принимать душ без ограничений мощности потока.

Кроме этого нелишним будет разобраться и в конструкции слива, в частности внимание стоит обратить на то, какой как раз затвор употребляется. Подобные устройства все подряд выпускаются с затвором, но вот метод предотвращения попадания запахов из канализации в душ может очень сильно различаться в зависимости от модели:

Подобные устройства все подряд выпускаются с затвором, но вот метод предотвращения попадания запахов из канализации в душ может очень сильно различаться в зависимости от модели:

гидрозатвор – несложный вариант, в этом случае преградой на пути попадания воздуха из канализации в помещение делается водяная пробка в сифоне, для ее образования трубе придается S-образный изгиб

Возможно выделить и бутылочный гидрозатвор, но он чаще употребляется на кухнях, где принципиально важно иметь возможность в любую секунду снять нижнюю крышку и почистить его;

Цена слива с заглушкой мала и колеблется около 1000 рублей (не смотря на то, что возможно отыскать вариант и несложнее). Чтобы слив закрыть достаточно на кнопку ногой один раз, для открытия слива – потребуется повторное нажатие. В таких устройствах заглушка выполняется роль преграды на пути запаха из канализации в помещение.

Кроме этого еще перед установкой слива необходимо поразмыслить о необходимости устройства перелива. Это возможно просто нужным в случае если планируется устройство душевой кабинки с высоким поддоном. В поддон может набираться вода и перелив будет употребляться как страховка от переполнение его и выплескивания воды на пол.

Перелив не очень сильно усложняет конструкцию слива. Снаружи он выглядит как дополнительное отверстие поближе к верхнему бортику поддона, через него излишки воды будут направляться в канализацию. Это полезно, в случае если человек покинул поддон набираться и забыл об этом.

Секреты выбора и монтажа сифонов

Перед покупкой и установкой нового душа желательно ознакомится с советами экспертов, чтобы не пришлось обменивать товар, изменять самостоятельно конструкцию или докупать подходящие детали.

Несколько важных рекомендаций:

Перед покупкой сифона необходимо замерить расстояние между выходным отверстием поддона и полом, чтобы корпус сифона помещался под душ. Чаще всего встречаются сливные механизмы размером 80-200 мм. Размер сливного отверстия поддона должен соответствовать ширине горловины сифона. Их стандартные размеры 52, 62 и 90 мм. Нижний уровень исходящего патрубка сифона должен быть выше уровня канализационного отверстия

Для сохранения проходимости воды в низкоуровневых поддонах с компактными водоотводами следует уделять первоочередное внимание фильтрации мусора на входе сливного отверстия

Необходимо учитывать и советы продавцов, которые разбираются в нюансах установки конкретных моделей кабинок и сифонов, представленных в их сантехническом магазине.

Как установить сифон для душевого бокса

К монтажу слива можно приступать только поле подготовки основания для установки поддона. Затем:

1. Определяем угол установки поддона, так чтобы слив воды двигался прямиком к канализационному тройнику. Для этого нужно:

• перевернуть корыто вверх дном;
• ввернуть в нужных местах прилагаемые к комплекту шпильки;
• закрепить на шпильках силовые элементы, закрутив на них предварительно ограничители;
• зафиксировать в отверстии поддона сифон со шлангом;
• перевернуть поддон;
• отрегулировать полученную конструкцию с помощью строительного уровня с учетом того, что уровень силового каркаса должен быть выше нижней точки слива на пару сантиметров.

При условии правильного выполнения нижняя часть стока емкости окажется под углом 4-5 градусов по отношению к месту входа в канализационный сток. Чего вполне достаточно для беспрепятственного оттока жидкости.

Фото 4

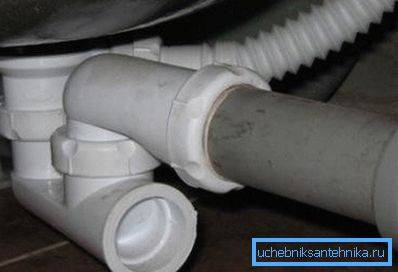

Перед выбором сифона важно учитывать положение ванной и труб

1. Присоединяем слив воды. Для этого вам нужно:

• установить сетку в отверстии слива, предварительно смазав ее герметиком;
• положить прокладку и соединить винтом тройник;
• соединить сифон с отводной трубой;
• вставить отвод в канализационный вход;
• уплотнить место соединения, промазать его герметиком и хорошо закрепить с помощью муфты.

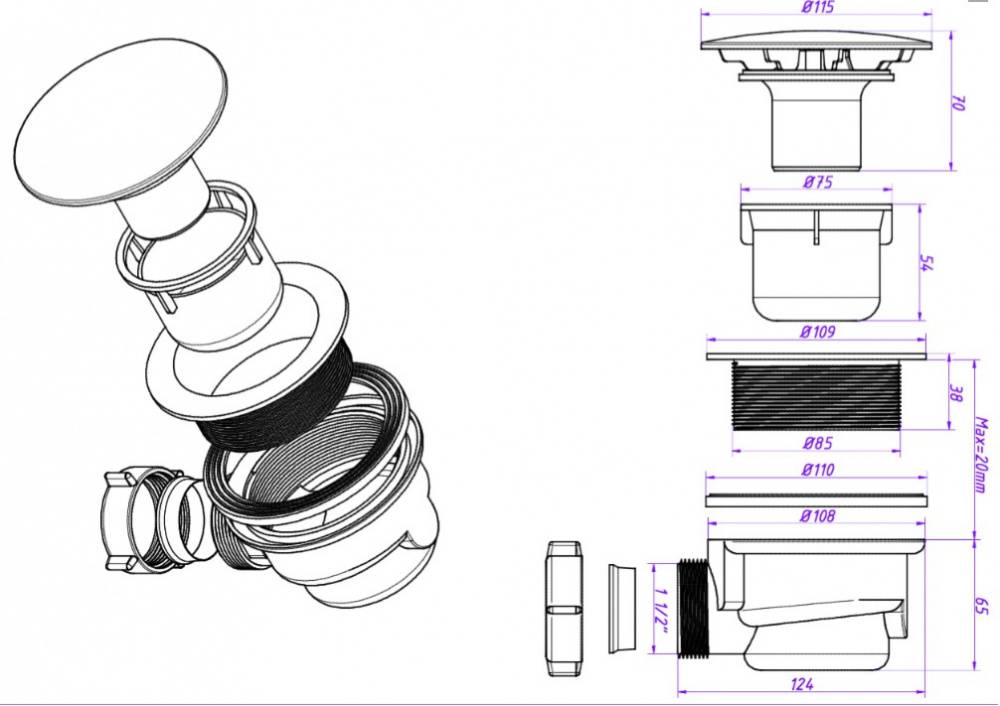

Сборка и установка сифона

При желании сливную арматуру любого вида можно установить самостоятельно. Делать это нужно после установки самого поддона на каркас. Если это сделать, можно случайно повредить детали конструкции.

При установке поддонов часто используют цемент, пену, что потом затрудняет доступ к сливной арматуре, а учитывая, что их срок службы относительно непродолжительный, то это является недостатком

Для выполнения монтажа предстоит следовать таким рекомендациям:

 Распаковать, разобрать купленный сифон. Нанести герметик по периметру сливного отверстия поддона. Это несложная операция, так как там есть углубление, которое делает операцию удобной и позволяет избежать ошибок.  На герметик накладывается прокладка, входящая в комплект арматуры.  Далее сифон, а точнее, его входная труба устанавливается в сливное отверстие поддона

Поскольку изделие пластиковое, следует осторожно обращаться с его резьбой во время завинчивания.  Выходное отверстие должно быть направлено в сторону канализационной трубы

 Выполнить сборку сифона

Для чего сначала устанавливается крышка, затем наживляется и затягивается ее соединение

 Выполнить сборку сифона. Для чего сначала устанавливается крышка, затем наживляется и затягивается ее соединение.

Сверху прокладка снова обрабатывается герметиком, это тоже не вызовет сложностей, так как она имеет углубление, которое просто нужно заполнить. В конце монтажа сливная арматура подключается к канализации.

Подобный порядок установки схож для всех современных моделей такого оборудования. При подсоединении сифона можно использовать различные переходники, гофрированный шланг, что облегчает процедуру.

Выбор подходящего слива

Слив для поддона душевой кабины должен подбираться как с учетом расхода воды, так и с учетом удобства эксплуатации. В среднем для душа обычной пропускной свойством можно считать приблизительно 50 л/мин, это разрешает принимать душ без ограничений мощности потока.

Кроме этого нелишним будет разобраться и в конструкции слива, в частности внимание стоит обратить на то, какой как раз затвор употребляется. Подобные устройства все подряд выпускаются с затвором, но вот метод предотвращения попадания запахов из канализации в душ может очень сильно различаться в зависимости от модели:. Подобные устройства все подряд выпускаются с затвором, но вот метод предотвращения попадания запахов из канализации в душ может очень сильно различаться в зависимости от модели:

Подобные устройства все подряд выпускаются с затвором, но вот метод предотвращения попадания запахов из канализации в душ может очень сильно различаться в зависимости от модели:

гидрозатвор – несложный вариант, в этом случае преградой на пути попадания воздуха из канализации в помещение делается водяная пробка в сифоне, для ее образования трубе придается S-образный изгиб

Возможно выделить и бутылочный гидрозатвор, но он чаще употребляется на кухнях, где принципиально важно иметь возможность в любую секунду снять нижнюю крышку и почистить его;

сухой затвор, устройство слива душевой кабины с применением таковой конструкции имеет суть в том случае, в то время, когда душем пользуются нечасто и имеется риск того, что водяная пробка ;

Цена слива с заглушкой мала и колеблется около 1000 рублей (не смотря на то, что возможно отыскать вариант и несложнее). Чтобы слив закрыть достаточно на кнопку ногой один раз, для открытия слива – потребуется повторное нажатие. В таких устройствах заглушка выполняется роль преграды на пути запаха из канализации в помещение.

Кроме этого еще перед установкой слива необходимо поразмыслить о необходимости устройства перелива. Это возможно просто нужным в случае если планируется устройство душевой кабинки с высоким поддоном. В поддон может набираться вода и перелив будет употребляться как страховка от переполнение его и выплескивания воды на пол.

Перелив не очень сильно усложняет конструкцию слива. Снаружи он выглядит как дополнительное отверстие поближе к верхнему бортику поддона, через него излишки воды будут направляться в канализацию. Это полезно, в случае если человек покинул поддон набираться и забыл об этом.

Этапы монтажа слива в полу

Процесс установки слива в полу в санузле включает в себя следующие этапы работы:

• предварительная подготовка пола в душе к установке конструкции;
• установка гидроизоляционной обмазки;
• установка трапа в ванной, который будет служить основанием для слива;
• установка уклона, обеспечивающего сток воды и его выравнивание;
• отделка пола кафельной плиткой и другими материалами.

Предварительная подготовка пола к монтажу конструкции

Предварительные работы включают прежде всего создание лотка. Так, вам потребуется взять перфоратор и с его помощью снять с пола старую плитку, а затем сделать маленькое отверстие в цементной стяжке. После того как вы полностью избавили пол от старого покрытия, тщательно очистите его от пыли и другого мусора, пересмотрите все неровности, выбоины на поверхности и другие дефекты.

Затем выбоины и трещины заделайте специальным средством, после чего пол следует обработать гидроизолирующим жидким средством. Это нужно сделать непременно, поскольку слив для душа будет располагаться не на поддоне, а прямо на полу.

Теперь можно приступать к установке трапа для душа, с помощью которого будут выводиться через канализацию остатки воды.

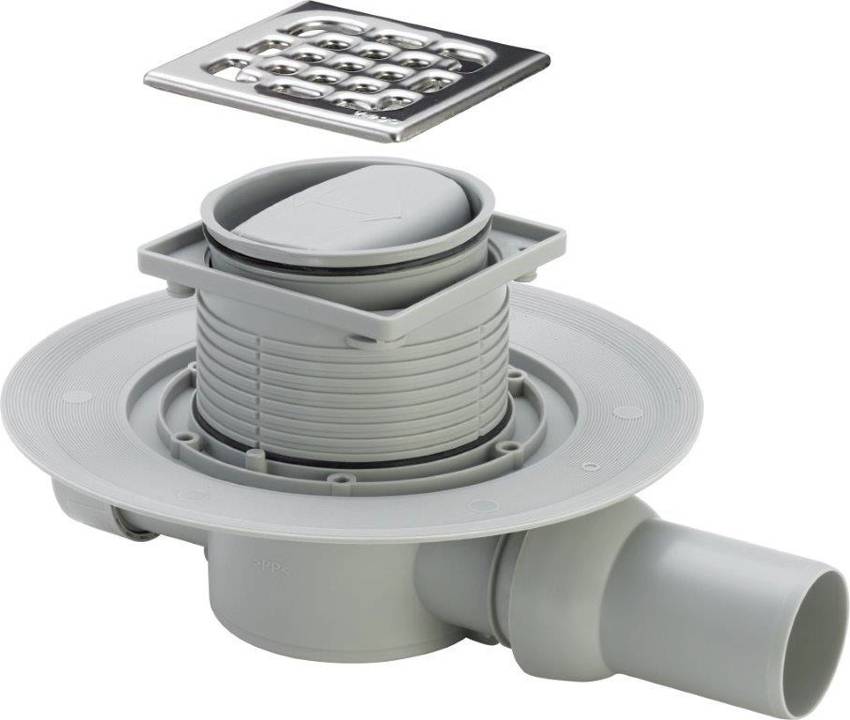

Особенности установки сливного трапа

В некоторых случаях ванну следует оснащать специальным сливным трапом, который напоминает поддон в душевой или слив для бассейна. Однако от них он отличается тем, что поддон не требует установки гидроизоляционного материала, а в бассейне им обрабатывают не только полы, но и стены. Установить трап одновременно и сложно и просто.

Помимо того, что трап собирается и сливает остатки воды с пола в канализационную трубу, он обладает еще и такими функциями:

• герметизирует стыки с поверхностью пола в душевой кабине;
• дает возможность фильтровать всю воду, которая поступает в сток;
• дает доступ к ревизии, чтобы осмотреть и очистить все изнутри;
• защищает от неприятных запахов благодаря гидрозатвору.

Независимо от того, из какого материала сделан сливной трап – пластика, металла или латуни, он должен обладать следующими свойствами:

• устойчивость к коррозии;
• надежность;
• прочность;
• возможность разобрать и очистить конструкцию.

Корпус состоит из воронки, которую крепят в поверхности пола. Дальше идет патрубок, длина которого зависит от условий установки, высота трапа тоже бывает разной в зависимости от них же.

Чтобы сделать такой трап самостоятельно, нужно сначала провести ряд подготовительных работ, о которых уже было сказано ранее. В результате вы должны получить общий порог для слива воды, состоящий из таких элементов:

• основание покрытия;
• гидро- и теплоизоляционный слой. Для гидроизоляции применяется специальное жидкое вещество, а в качестве утепления лучше всего укладывать пенопласт;
• второй слой герметичной гидроизоляции;
• бетонная стяжка с уклоном порядка 4 сантиметров в сливную сторону;
• слой отделки, как правило, это плитка из керамики, которую клеят на специальный раствор.

И вот мы имеем готовый трап в ванной комнате, который хорошо замурован в прочную и целиком очищенную от грязи часть напольного покрытия. Когда все готово, можно теперь установить и сам слив.

Как правильно установить слив

Установка слива в пол состоит из таких поэтапных действий:

• приготовьте простой карандаш и с его помощью отметьте на полу размещенный трап;
• соедините конструкцию и канализационный раструб, обработайте все места соединений силиконовым герметиком;
• прямо на поверхность пола положите пенопласт толщиной в 5 сантиметров и плотностью 35 килограмм на квадратный метр. Помните, что трап не должен прилегать к нему плотно;
• выложите рейки рядом со стенами, они будут применяться как деформированные швы;
• залейте площадку цементным раствором, чтобы трап в ванной лежал на нем плотно, и оставалось при этом ни неровных мест, ни полостей;
• при стяжке не забудьте об уклоне в сторону слива;
• после полного высыхания бетона уложите еще один гидроизоляционный слой с небольшим выступом в сторону стен;
• в трап выкладываем сифон вместе с решеткой на нужную высоту и прикрепляем направляющие из дерева под углом;
• по уровню направляющих выложите второй слой цементного раствора;
• после того как он высохнет, выкладываем на пол керамическую плитку.

Слив в полу готов. Он нужен в ванной или в душевой кабине, если душ не оснащен поддоном, но некоторые специалисты рекомендуют с его помощью оснащать и обычные ванны с целью предотвращения неприятного запаха и сырости.

Как вы поняли, сделать такую конструкцию не так сложно, вам потребуется для этого специальный сифон, который нужно соединить с полом и установить трап.

Порядок подключения сифона душевой кабины

Вы ознакомились с различными конструкциями душевых сифонов, различающихся по механизму действия и ряду других показателей. Вне зависимости от модели, подключение любого сифона выполняется в аналогичном порядке. Различия возникают разве что на стадии установки дополнительных элементов (ручка в автоматических сифонах, кнопка в сифонах типа «click–clack» и т.п.). Порядок их монтажа уточняйте в инструкции производителя – в зависимости от модели и конкретного бренда установка может иметь некоторые отличия.

Установка сифона «с нуля»

Инструкция по первому подключению сифона к новой душевой кабине приведена в следующей таблице.

Таблица. Подключение сифона

Этап работы
Описание

Распаковка сифона

Распакуйте сифон, как показано на изображении.

Начало разборки сифона

Достаньте клапан слива.

Продолжение разборки сифона

Вывинтите втулку из корпуса. Достаньте крышку и прокладки.

Герметизация

Пройдитесь герметиком по канавке слива.

Установка прокладки

Уложите прокладку из комплекта в обработанную герметиком канавку.

Герметизация прокладки

Пройдитесь герметиком по канавке прокладки.

Установка крышки слива

Разместите крышку корпуса сифона в сливном отверстии душевого поддона

Важно, чтобы резьба крышки при этом совпала с резьбой отверстия. Наживление соединения

Наживление соединения

На этом этапе необходимо наживить соединение. Для этого следует повернуть втулку крышки, что показано на рисунке.

Закрепление слива

Для закрепления слива нужно выполнить 2 основных действия:
– затянуть соединение при помощи торцевого ключа;
– вставить клапан, как показано на рисунке.

Установка перелива

Установка перелива осуществляется в аналогичном порядке

В рассматриваемом примере слив имеет ручку регулирования

Придерживайтесь нижеизложенной последовательности:
– ослабьте крепежный винт (это можно сделать посредством соответствующего отверстия в корпусе ручки), после чего демонтируйте крышку;
– совместите корпус перелива с соответствующим отверстием в конструкции душевого поддона.
Важно! На этом этапе, как и при монтаже слива, выполняется установка прокладок с обязательной герметизацией.
Затягивая соединение между крышкой и корпусом с помощью разводного ключа. Упомянутый инструмент следует правильно отрегулировать, чтобы в результате получилось захватить перемычку крышки перелива.
Ручку, посредством которой осуществляется управление сливом, размещайте так, чтобы между поверхностью лицевой крышки и торцом ручки оставался 3-4-миллиметровый зазор (видно на рисунке).
После регулировки затяните винт

Подсоединение колена

Установка колена сифона осуществляется в направлении входа в канализацию. Этот элемент монтируется до момента осуществления проверки герметичности душевой кабины. Результат показан на рисунке.

Подключение колена к канализации

Для соединения установленного в правильном положении сифона с канализационной трубой традиционно используется гофрированная труба. При необходимости применяются соответствующие переходники.

Дальнейшая сборка душевой кабины определяется особенностями конкретной конструкции.

Как правильно выбрать сифон для душевой кабины с низким поддоном

При выборе сифона для душевой кабины следует ориентироваться не только на конструкцию и принцип работы устройства. Решающими факторами являются геометрические размеры, пропускная способность, производительность, трудоемкость монтажа и долговечность устройства. Монтажная высота сифона подбирается исходя из конструктивных особенностей и варианта установки поддона душевой кабины. Для сантехнических устройств, которые располагаются на некоторой возвышенности, размерный ряд затворов увеличивается.

Современные сливные отверстия имеют аккуратный и стильный вид

Высота сифона варьируется в пределах 8-20 см. Диаметр затвора может быть 52, 62 и 90 мм. Он подбирается исходя из размера выпускного отверстия в поддоне, с которым должен совпадать. Не следует для большого отверстия подбирать сифон диаметром 52 мм. Несмотря на то, что при монтаже придется использовать дополнительные меры для герметизации соединения, оно не будет отличаться повышенной надежностью и долговечностью. Также размер сифона не должен превосходить диаметр сточной трубы. В этом случае не удастся достичь нужной пропускной способности затвора, что вызовет некоторые неудобства и необходимость постоянного контроля уровня воды в поддоне.

Важной технической характеристикой сифона является его пропускная способность, которая определяет количество воды, стекающей в канализацию за единицу времени. Среднее значение равно 30 л/мин. Пропускная способность напрямую зависит от того, как работает душевая кабина, и часто указывается в инструкции к устройству

Пропускная способность напрямую зависит от того, как работает душевая кабина, и часто указывается в инструкции к устройству.

Средняя пропускная способность сифонов составляет 30 литров воды в минуту

Полезные рекомендации при выборе слива душевой кабины

Выбирая слив для душевого поддона, следует уделить внимание декоративной решетке. Лучшим вариантом является изделие, выполненное из нержавеющей стали. Если для ее создания использовались другие сплавы, стоит выбирать модели с двойным хромированным покрытием, которое устойчиво к механическим повреждениям и воздействиям различных химических веществ

Не стоит приобретать никелированные изделия из пластика, у которых быстро стирается декоративное покрытие

Если для ее создания использовались другие сплавы, стоит выбирать модели с двойным хромированным покрытием, которое устойчиво к механическим повреждениям и воздействиям различных химических веществ. Не стоит приобретать никелированные изделия из пластика, у которых быстро стирается декоративное покрытие.

При выборе сифона важным моментом является простота очистки изделия от засоров. Это особенно актуально для низких поддонов без системы перелива. Лучшими в этом случае являются самоочищающиеся модели, которые отличаются особыми формами и наличием изгибов конструкции, что исключает вероятность накопления грязи внутри изделия. Также отличаются стабильной работой затворы с сеточкой для задержки мелкого мусора. А сифоны, оснащенные контрольным отверстием, позволят не задумываться над вопросом о том, как прочистить слив душевой кабины.

Перед покупкой затвора также следует обращать внимание на качество материала изготовления. Водосливная арматура находится под поддоном, поэтому испытывает минимальные нагрузки. Изделия выходят из строя в результате естественного старения пластика

Сифоны из качественного пластика отличаются сильными межмолекулярными связями, а некачественные дешевые изделия характеризуются хрупкостью и недолговечностью. На длительность периода эксплуатации изделия также оказывает влияние количество комплектующих элементов. Чем их больше, тем ниже надежность устройства. Сливная арматура должна легко и быстро разбираться и собираться вручную. Монтаж устройства должен выполняться с использованием минимального набора инструментов

Изделия выходят из строя в результате естественного старения пластика. Сифоны из качественного пластика отличаются сильными межмолекулярными связями, а некачественные дешевые изделия характеризуются хрупкостью и недолговечностью. На длительность периода эксплуатации изделия также оказывает влияние количество комплектующих элементов. Чем их больше, тем ниже надежность устройства. Сливная арматура должна легко и быстро разбираться и собираться вручную. Монтаж устройства должен выполняться с использованием минимального набора инструментов.

Простота разбора конструкции облегчит последующий уход и очистку изделия

Организация слива из душевой кабинки

Существуют 2 типа душевых кабин. Первые имеют поддон с отверстием, используемый для сбора и отведения стоков в канализационную трубу. Установка сливной системы в этом случае проводится без подготовки. Кабины без поддона требуют монтажа более сложного оборудования: вода попадает в канализацию через канал, встраиваемый в пол. Такие кабины сооружаются в общественных заведениях.

Душевой трап с точечным сбором воды

Трап для точечного сбора воды представляет собой устанавливаемое под полом устройство. Конструкции этого типа имеют надежно фиксируемые компоненты и гладкие внутренние поверхности. Обязательным является монтаж фильтрующих элементов.

При обустройстве трапа применяют такие комплектующие:

• мусоросборник;
• резиновые уплотнители, обеспечивающие герметичность;
• гидрозатвор, препятствующий проникновению газов в помещение;
• защитная сетчатая накладка;
• корпус.

Трапы производят из полимеров или металла.

На основании конструктивных особенностей выделяют следующие типы сливных систем:

1. Горизонтальные. Устройства небольших размеров снабжаются боковыми отводами. Горизонтальные трапы применяют при отделке ванных комнат жилых домов и квартир.
2. Вертикальные. Сливные приборы отличаются большой пропускной способностью. Их часто устанавливают в бассейны. Засорение канализационного отвода случается редко, однако поломка трапа приводит к необходимости снятия облицовочного материала и разрушения цементной подложки.

Решетчатые накладки бывают круглыми, прямоугольными или квадратными. Высота корпуса зависит от типа трапа.

При приобретении сантехнической арматуры учитывают такие характеристики:

• устойчивость решетки к нагрузкам (этот элемент не должен деформироваться под воздействием веса человека);
• диаметр отвода (нужно приобретать изделия с патрубком сечением не менее 5 см);
• пропускная способность (должна превышать количество отводимых стоков);
• наличие мусоросборника и гидрозатвора.

Канальная система

Детали системы водоотведения устанавливают до облицовки пола. Сантехнический прибор состоит из трубы и емкости для сбора воды. Сливное отверстие накрывают решеткой. Каналы изготавливают из металла, керамики или пластика.

Устройство продается в готовом к монтажу виде. В комплект входит сифон, препятствующий проникновению газов в душевую комнату. Он соединяется с общей трубой гибким шлангом. Окружающие сливное отверстие участки заделывают плиткой.
