Как устроены и работают скважинные насосы Вихрь

Как правильно выбрать необходимый насос?

Первое на что нужно обратить внимание при покупке – это диаметр устройства. При входе в скважину, между стенкой канала и поверхностью аппарата должна оставаться полость не менее 10 % от диаметра скважины

Поэтому для источников с сечением до 10 см, используются модели СН-50Н и СН-60В. Если диаметр отверстия превышает 10 см, оптимальным будет использование СН-90Н и СН-100В и СН- 135.

При учете мощности необходимого устройства, лучше ориентироваться на глубину скважины. Многочисленные отзывы свидетельствуют о том, что эффективно брать модель с мощностью немного большей, чем теоретически правильная. Так как высокий процент абразивных веществ значительно снижает возможности устройства.

В некоторых комплектациях моделей встроены специальные фильтры и очистительные системы, которые ограждают механизмы устройства от действия песка. Такой вариант стоит дороже, но обладает значительно большим сроком эксплуатации. Также при покупке следует обязательно проверить наличие и рабочее состояние терморегулятора, который отключает аппарат при достижении двигателем температуры в 110 градусов.

Как правильно устанавливать скважинные насосы Вихрь?

Правильная установка насоса позволит дольше сохранить его рабочие характеристики и функциональность. Для этого нужно придерживаться определенных правил. Прежде всего, устройство должно как можно меньше работать в холостую. Такие нагрузки могут привести к поломке устройства.

При углублении аппарата в водный массив, расстояние до поверхности водоема должно быть не меньше 4 метров. Расстояние от устройства до дна – не меньше 60 см. Не стоит при установке механизма рассчитывать только на водопроводный канал. Зафиксируйте на корпусе устройства концы металлических тросов с небольшим сечением, а свободные концы укрепите на выходе скважины.

Периодически следует доставать насос из скважины и прочищать его от скопившегося абразива.

Ремонт насоса Вихрь (видео)

Отечественный производитель различного насосного оборудования под маркой «Вихрь» предлагает сегодня достаточно обширную модельную линейку своих изделий. Но нас в этой статье будут интересовать скважинные насосы «Вихрь». Все дело в том, что агрегаты данного типа сегодня стали очень популярными, ведь с их помощью можно организовать водоснабжение загородных домов не только из колодцев, но и из скважин. А всем известно, что в скважинах вода более чистая и ее дебит достаточно высок. Именно поэтому скважины на дачных участках сегодня стали появляться все чаще относительно колодцев. И даже сложность их сооружения не отталкивает хозяев загородных домов.

Говорить о погружных насосах «Вихрь» скважинного типа надо как об очень качественных приборах. Их модели обладают прекрасной мощностью и неплохим напором, а так как эти характеристики чаще всего являются основными критериями выбора, то они же являются основной популярности агрегатов.

Насос для скважин «Вихрь»

Различие моделей по принципу действия

В модельном ряде «Вихрь» имеется три типа:

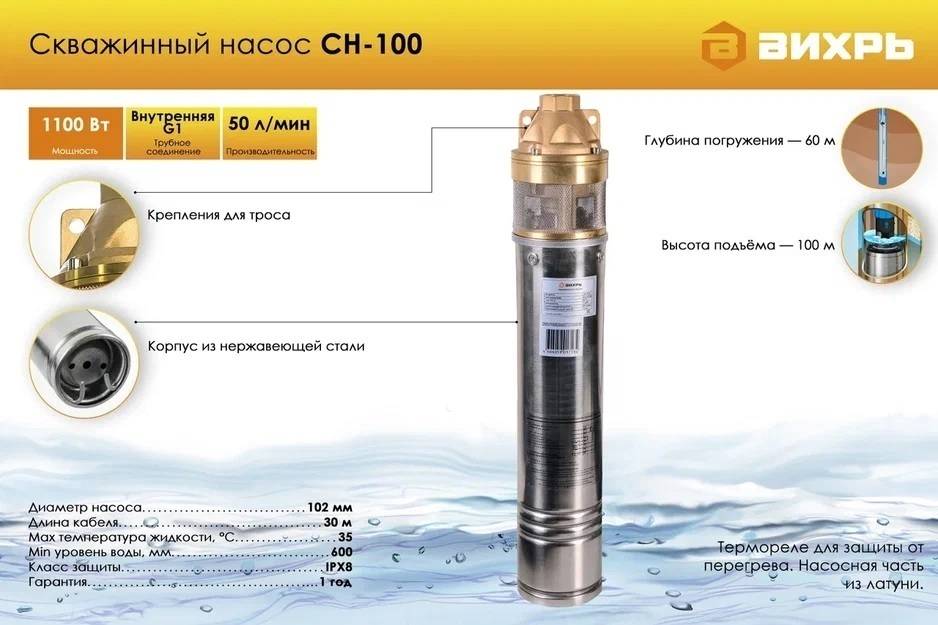

• Скважинный насос Вихрь СН 100, СН-50 представляет собой изделие, работающее по вихревому принципу. В таких моделях захват воды производится сверху;
• Насосы для скважин СН-90В и СН-100В используют винтовой захват воды и осуществляют забор воды сверху;

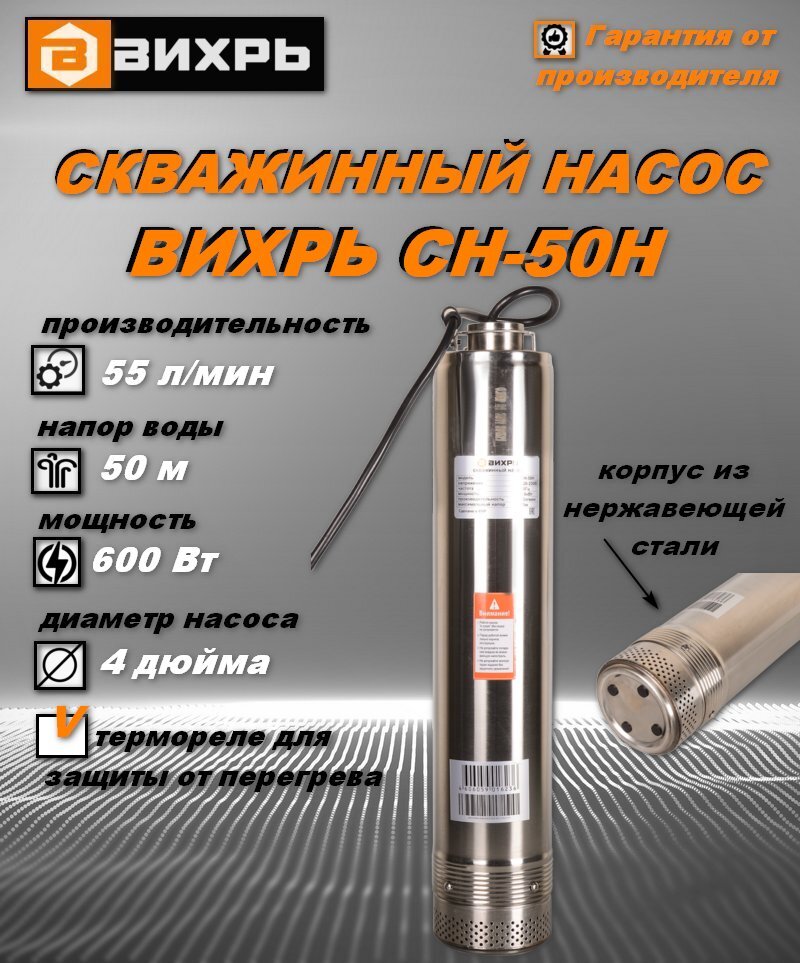

• В модели СН-50Н применен центробежный принцип действия и забор жидкости в нижней части.

Вихревые скважинные насосы предназначены для забора и подачи максимально чистой воды с содержанием абразивных частиц (песка) не более 40 грамм на метр кубический.

Устройство довольно простое, его рабочая часть представляет собой плоский диск с лопастями по краям. Этот диск помещен в кольцевую полость с плотно подогнанными торцами. По краям полости имеются входящий и выходящий патрубки, которые разделены между собой. При вращении диска происходит захват воды и раскручивание её в полостях диска, после чего за счет центробежных сил жидкость под напором подается в выходящий патрубок и поступает к потребителям. В процессе работы лопастей в корпусе насоса образовывается своеобразное вихревое движение, обеспечивающее непрерывный захват и подачу воды. Благодаря этому принципу действия насос называется вихревым.

• Плюсы: Данный тип насосов обеспечивает отличный напор воды и работает по максимально простому принципу, а также они являются самыми распространенными и бюджетными.
• Минусы: Для качественной и продолжительной работы всасывающаяся вода должна быть максимально чистой, в противном случае аппарат может быстро выйти со строя или потерять свою мощность. Также такие модели могут создавать значительный шум от работающих лопастей.

Работает насос по следующему принципу: вода попадает на вращающееся колесо с лопастями. После чего на жидкость действуют центробежные силы, и внутри колеса образуется разряжение, а по краям давление, что и толкает воду с большой силой. Корпус насоса выполняется в виде улитки, это делается для увеличения закручивания воды и повышения давления в системе.

• Плюсы: Такая разновидность насосов является очень производительной и надежной. Они могут работать длительное время и при этом не греются, а обеспечение большого напора осуществляется на глубинах до 60 метров. Так же устройство имеет защиту от перегрева и аварийное отключение, чтобы предотвратить поломку оборудования.
• Минусы: Явных минусов данные насосы не имеют, а отзывы о них крайне положительны. Единственным минусом может быть цена и качество деталей, от которых и зависит стоимость изделия.

Работают винтовые насосы по следующему принципу:  в корпусе прибора имеются две винтовые пары, одна с которых неподвижна, то есть является статором и выполняется из резины. Вторая спираль является ротором и изготавливается из специального сплава стали с нанесенным на нее покрытием. При вращении между ротором и статором образуются точки трения, которые и создают давление жидкости. Чем больше мест контакта, тем выше производительность и рабочее давление.

• Плюсы : Среди положительных качеств можно выделить большую надежность и производительность, а также бесшумность и глубину работы прибора.
• Минусы : СН-90В и СН-100В являются самыми дорогими, ведь требуют повышенного качества материалов и защитных средств, так как устройства зачастую применяются в загрязненных водоемах, скважинах с большим содержанием песка и т.д.

Технические характеристики моделей

Модель насоса	СН-50	СН-50Н	СН-90В	СН-100В	СН-100
Напряжение сети	220В/50Гц	220В/50Гц	220В/50Гц	220В/50Гц	220В/50Гц
Класс защиты	IPX8	IPX8	IPX8	IPX8	IPX8
Мощность прибора	750Вт	600Вт	550Вт	1100Вт	1100Вт
Высота подачи воды	50м	50м	90м	100м	100м
Производительность насоса	2400л/час	3600л/час	1500л/час	2400л/час	3000л/час
Макс. температура воды	+35°С	+35°С	+35°С	+35°С	+35°С
Размер выходящего патрубка	1 дюйм	1 дюйм	1 дюйм	1 дюйм	1 дюйм
Макс. глубина работы	60м	60м	35м	35м	60м
Внутренность насоса	латунь	пластик	хромир. металл	хромир. металл	латунь
Материал корпуса	нержавейка	нержавейка	нержавейка	нержавейка	нержавейка
Размер насоса	102мм	100мм	90мм	102мм	102м

2 Основной модельный ряд скважинных приборов Вихрь

Покупателям российский производитель предлагает широкий ассортимент насосных устройств под различные параметры скважины. Среди наиболее востребованных моделей серии выделяются:

Модель СН 50 представляет собой вихревой скважинный прибор с расположением впускных отверстий в верхней части корпуса. Изготовлен аппарат из нержавеющей стали, а сечение корпуса позволяет монтировать СН 50 в скважину с минимальным диаметром 100 мм. Забор жидкости производится с глубины до 50 м. Работает модель на основе двигатель, мощность которого составляет 750 Вт. За минуту такой агрегат способен перекачивать до 40 л жидкости.

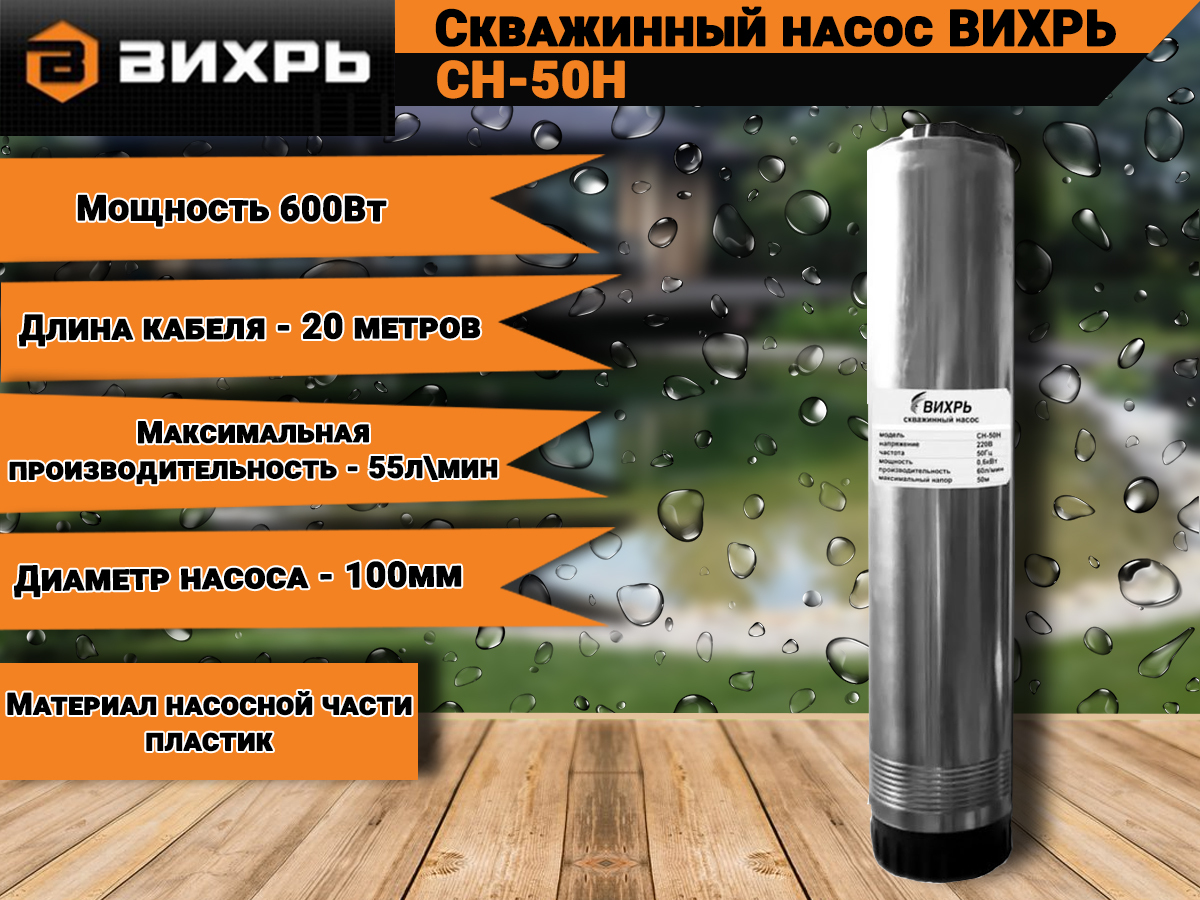

Описание модели СН 50 Н фактически совпадает с предыдущей моделью. Разница заключается в том, что центробежный аппарат СН 50 Н, оборудован нижним забором воды. Технические характеристики устройства имею следующие значения:

• максимальная производительность модели составляет 3600 л/час;
• подъем жидкости осуществляется с глубины до 50 м;
• минимальное сечение источника составляет 100 мм;
• максимальная температура перекачиваемой жидкости – 35 градусов.

С помощью скважинного насоса Вихрь СН 60В производится забор воды из скважин с минимальным сечением 75 мм. Корпус центробежного прибора выполнен из нержавеющей стали, а рабочее колесо изготавливается из прочного пластика. Применяется как для подачи жидкости в домашний водопровод, так и для полива сада или огорода. Всасывание жидкости производится в районе разделения корпуса на моторную и рабочую камеру (в средней части). На верхней крышке корпуса расположены проушины под трос, которым СН 60В фиксируется в оголовье водоема. Технические характеристики имеют следующий вид:

• напорная характеристика устройства составляет 50 м;
• содержание абразивов в жидкости не более 40 гр/куб. м;
• объем перекачиваемой жидкости за час – 3000 л;
• мощность мотора – 800 Вт.

Комплектация скважинного насоса Вихрь СН 90В дополнена теромреле и обратным клапаном, который предотвращает попадание воды назад в устройство после его отключения. Устройство относится к винтовым моделям и подходит для работы с чистой водой. Минимальный диаметр скважины, в которую монтируется аппарат, составляет 100 мм.

Основные рабочие характеристики скважинного насоса Вихрь СН 90b:

• высота подъема жидкости составляет 90 м;
• производительность аппарата – 1500 л/час;
• мощность мотора отличается максимальным показателем 550 Вт;
• переходник под трубопровод имеет сечение 1 дюйм.

Вода в винтовом насосе Вихрь СН 100В всасывается через отверстия в верхней части корпуса. Винтовой рабочий механизм позволяет работать исключительно с чистой жидкостью. Как и в предыдущих вариантах, корпус выполнен из нержавеющей стали. Крышка аппарата оснащена проушинами для троса. Производительный двигатель с мощностью 1100 Вт отличается классом защиты ipx8. Рабочие характеристики модели имеют следующий вид:

• максимальный показатель производительности агрегата составляет 2400 л/час;
• напорная характеристика отличается значением 100 м;
• устройство во время работы способно погружаться на 60 м в толщу воды;
• вес аппарата составляет 13 кг.

Наиболее производительной моделью серии является Вихрь СН 135. Прибор относится к центробежному типу насосов. Помимо скважины, аппарат может монтироваться в открытые водоемы, резервуары, шахтные колодцы. Чувствительные узлы аппарата перекачивают жидкость с содержанием абразивных частиц до 40 г/куб. м. Корпус аппарата сделан из стали, а материал рабочего колеса представляет собой плотный полимерный сплав.

На прибор установлен двигатель, мощность которого составляет 1800 Вт. Данный силовой агрегат является наиболее мощным в линейке и обеспечивает производительность до 5700 л/час. При этом температура жидкости не должна превышать 35 градусов, так как мотор начинает перегреваться. В такой модели высота подачи жидкости составляет 135 м, а сам насос углубляется в толщу жидкости на 60 м. Забор воды производится всасывающими отверстиями в центральной части корпуса. Минимальное сечение скважины для аппарата составляет 102 мм.

Скважинные насосы применяются для обеспечения водными ресурсами жилых и производственных помещений. Они функционируют на большой глубине с полным погружением в воду свыше 50 метров.

Мощная силовая установка позволяет подавать воду бесперебойно из скважин и глубоких колодцев. Отечественным примером с высоким качеством является скважинный насос Вихрь.

2 Основной модельный ряд скважинных моделей Вихрь

Покупателям российский производитель предлагает широкий ассортимент насосных устройств под различные параметры скважины. Среди наиболее востребованных моделей серии выделяются:

Технические характеристики погружных насосов «Вихрь»

Модель СН 50 представляет собой вихревой скважинный прибор с расположением впускных отверстий в верхней части корпуса. Изготовлен аппарат из нержавеющей стали, а сечение корпуса позволяет монтировать СН 50 в скважину с минимальным диаметром 100 мм. Забор жидкости производится с глубины до 50 м. Работает модель на основе двигатель, мощность которого составляет 750 Вт. За минуту такой агрегат способен перекачивать до 40 л жидкости.

Описание модели СН 50 Н фактически совпадает с предыдущей моделью. Разница заключается в том, что центробежный аппарат СН 50 Н, оборудован нижним забором воды. Технические характеристики устройства имею следующие значения:

• максимальная производительность модели составляет 3600 л/час;
• подъем жидкости осуществляется с глубины до 50 м;
• минимальное сечение источника составляет 100 мм;
• максимальная температура перекачиваемой жидкости – 35 градусов.

С помощью скважинного насоса Вихрь СН 60В производится забор воды из скважин с минимальным сечением 75 мм. Корпус центробежного прибора выполнен из нержавеющей стали, а рабочее колесо изготавливается из прочного пластика. Применяется как для подачи жидкости в домашний водопровод, так и для полива сада или огорода. Всасывание жидкости производится в районе разделения корпуса на моторную и рабочую камеру (в средней части). На верхней крышке корпуса расположены проушины под трос, которым СН 60В фиксируется в оголовье водоема. Технические характеристики имеют следующий вид:

• напорная характеристика устройства составляет 50 м;
• содержание абразивов в жидкости не более 40 гр/куб. м;
• объем перекачиваемой жидкости за час – 3000 л;
• мощность мотора – 800 Вт.

Комплектация скважинного насоса Вихрь СН 90В дополнена теромреле и обратным клапаном, который предотвращает попадание воды назад в устройство после его отключения. Устройство относится к винтовым моделям и подходит для работы с чистой водой. Минимальный диаметр скважины, в которую монтируется аппарат, составляет 100 мм.

Скважинный насос Вихрь ДН-550Н

Основные рабочие характеристики скважинного насоса Вихрь СН 90b:

• высота подъема жидкости составляет 90 м;
• производительность аппарата – 1500 л/час;
• мощность мотора отличается максимальным показателем 550 Вт;
• переходник под трубопровод имеет сечение 1 дюйм.

Вода в винтовом насосе Вихрь СН 100В всасывается через отверстия в верхней части корпуса. Винтовой рабочий механизм позволяет работать исключительно с чистой жидкостью. Как и в предыдущих вариантах, корпус выполнен из нержавеющей стали. Крышка аппарата оснащена проушинами для троса. Производительный двигатель с мощностью 1100 Вт отличается классом защиты ipx8. Рабочие характеристики модели имеют следующий вид:

• максимальный показатель производительности агрегата составляет 2400 л/час;
• напорная характеристика отличается значением 100 м;
• устройство во время работы способно погружаться на 60 м в толщу воды;
• вес аппарата составляет 13 кг.

Наиболее производительной моделью серии является Вихрь СН 135. Прибор относится к центробежному типу насосов. Помимо скважины, аппарат может монтироваться в открытые водоемы, резервуары, шахтные колодцы. Чувствительные узлы аппарата перекачивают жидкость с содержанием абразивных частиц до 40 г/куб. м. Корпус аппарата сделан из стали, а материал рабочего колеса представляет собой плотный полимерный сплав.

Вибрационный насос Вихрь ВН-15В

1 Типы скважинных аппаратов Вихрь и их особенности

В зависимости от особенностей применения, производительности и других рабочих характеристик выделяется несколько вариантов исполнения погружных насосов Вихрь. Компания выпускает модели с верхним забором воды, рассчитанные на сильнозагрязненные источники, и с нижним, которые используются в скважинах с чистой водой. По используемым материалам выделяются аппараты с узлами, изготовленными из стали, латуни, прочных полимеров. Торцевые уплотнения в таких аппаратах изготавливаются из графита или керамики.

Одним из основных критериев распределения скважинных насосных устройств Вихрь является тип рабочего органа. В этом плане выделяются:

• винтовой насосный аппарат;
• центробежный погружной насос;
• вихревой глубинный насос.

1.1
Устройства винтового типа

Винтовой электронасос является достаточно универсальной моделью. Такой аппарат можно использовать не только в скважинах, но и в колодцах, шахтных резервуарах, открытых водоемах. Благодаря своей конструкции прибор способен пропускать жидкость с содержанием твердых частиц до 250 г/куб. м. Модели такого типа поддерживают напор до 100 м.

Конструкция винтового устройства предполагает наличие электродвигателя, установленного в верхней части стального корпуса, рабочей камеры, электрического кабеля и проушины с тросом. Рабочая камера в винтовых приборах состоит из двух элементов:

• подвижного ротора (винта);
• неподвижного статора из резины.

Эластичный статор имеет внутреннюю резьбу. Внутри него вращается, соединенный с валом двигателя, ротор с внешней резьбой. Спиральная резьба обоих элементов смещена относительно друг друга. Результатом такого смещения является появление герметичных полостей в статоре во время движения винта. Именно в этих полостях устройство транспортирует воду от всасывающих отверстий до выпускного патрубка. От количества образуемых полостей зависит общий напор, создаваемый моделью.

Основными преимуществами такого типа насосов является бесшумность, возможность перекачивать сильнозагрязненную воду, удобный ремонт или обслуживание.
К тому же аппарат может использоваться как в горизонтальной, так и вертикальной ориентации, что расширяет возможности применения.

1.2
Центробежный скважинный насос

Как и в случае со шнековыми моделями, центробежный аппарат состоит из моторного отсека и рабочей камеры, совмещенных в одном корпусе. Отличается только конструкция рабочей камеры прибора. Она представляет собой улиткообразный диффузор, внутри которого на валу вращается колесо с лопатками.

В ходе работы колесо вращается, лопатки захватывают воду и вращают ее по кругу. Под действием центробежной силы жидкость смещается под стенки диффузора. В результате смещения на впускном патрубке аппарата образуется область разряженного давления, что приводи к всасыванию новой порции воды. В противовес этому, под стенками улитки давление повышается, что и обеспечивает высокий напор. Отдельные варианты исполнения могут включать многоступенчатые рабочие колеса, состоящие из нескольких стандартных дисков с крыльчаткой.

В плане чувствительности к механическим примесям центробежные модели менее функциональны. Максимальное содержание абразивов в воде не должно превышать 160-180 г/куб. м. Напорная характеристика центробежных устройств составляет 50 м. Они отличаются высокой производительностью и износостойкостью узлов. Для предотвращения перегрева агрегата большая часть центробежных моделей оснащена системой автоматического аварийного отключения.

1.3
Вихревой глубинный насос

В конструктивном плане модели вихревого типа схожи с центробежными. Отличие заключается в том, что рабочий диск вихревых аппаратов, оснащен более короткими лопатками закрытого или открытого типа. В ходе работы, лопатки забирают воду из входного патрубка и разгоняют ее по кругу под действием центробежной силы. Во время кругового движения поток снова попадает в лопатки, что предает ему дополнительного вращения и силы. В устройствах марки Вихрь используются многоступенчатые варианты насосов.

Благодаря более тонкой конструкции и небольшим зазорам между крыльчаткой и корпусом, пропускная способность агрегатов вихревого типа составляет всего 40 г/куб. м. Защиту от более крупных частиц обеспечивает сетчатый фильтр, установленный на всасывающие отверстия. Высота подачи вихревого аппарата составляет свыше 100 м, что позволяет монтировать его в глубокий источник.

Из недостатков следует выделить КПД с показателем всего 45 %.

Разновидности насосов «Вихрь» для скважин

Начнем с того, что производитель сегодня предлагает несколько чисто конструктивных позиций. То есть, все предлагаемые модели делятся на три группы:

• насосы центробежного типа;
• вихревого;
• винтового.

Центробежная модель

Теперь отличительные особенности конструкций. Центробежный насос «Вихрь» отличается от вихревого лишь рабочим колесом с лопастями. У центробежного они скривленные, именно поэтому, попадая на них, вода тут же отскакивает к периферии, где образуется область высокого давления. А в центре колеса будет образовываться область низкого давления. А так как внутри отсека на воду действует центробежная сила, то именно поэтому появилось название этих моделей.

У рабочего колеса вихревых приборов лопасти ровные, идущие от центра к краю без изгибов. Такая конструкция позволяет создать между ними завихрения воды, которые в свою очередь создают давление внутри рабочей камеры. Правда, необходимо отметить, что насосы данного типа имеют небольшой УПД по сравнению с центробежными, поэтому они уступают последним и в напоре, и в производительности.

Что касается винтовых агрегатов, то это уникальная конструкция, в которой присутствует две винтовые части: шнек и камера. Они повторяют друг друга по конфигурации внутренней полости, которая собой и представляет винт. Между ними есть небольшой зазор, по которому и перемещается перекачиваемая жидкость. Необходимо отметить, что винтовые скважинные насосы «Вихрь» не так популярны, как две предыдущие модели. Они стоят дороже, правда, у них неплохой КПД, и достаточно высокие технические характеристики. К примеру, у центробежных насосов максимальный напор составляет 50 м, у винтовых 100 м при погружении прибора на глубину до 35 и.

Винтовой агрегат с верхним водозабором

Все три модели можно также сравнить и по перекачке воды с разной степенью загрязненности. Многие могут подумать, что это не самый важный показатель, и делают большую ошибку. Ведь как часто бывает, когда покупать приходит в магазин. Он подбирает скважинный насос по производительности и напору. И это правильно, но не стоит забывать и о концентрации взвешенных частиц в воде.

Итак:

• центробежный насос «Вихрь» может перекачивать воду с концентрацией примесей до 180 г/м³;
• вихревой до 40 г/м³;
• винтовой до 250 г/м³.

То есть, получается так, что вихревые модели являются самыми некапризными в плане перекачки загрязненной воды. Поэтому их можно использовать не только для установки в скважины, но и в шахтные колодцы.

Устройство агрегата

Установка агрегата насоса вихрь представляет собой компактное оборудование, предназначенное для подключения насоса к источнику воды. Агрегат состоит из насосной станции, которая наполняет насосную установку жидкостью и обеспечивает необходимое давление в системе. Такие агрегаты обладают рядом преимуществ перед аналоговыми моделями, что делает их популярным выбором для использования в домашнем хозяйстве, полива сада или огорода, а также для оборудования скважинных систем.

Корпуса агрегатов вихрь выполнены из качественного материала, что обеспечивает долгую эксплуатацию и гарантию от повреждений. Насосные станции оборудованы автоматическим управлением, которое позволяет точно регулировать напор и поддерживать постоянное давление в системе.

Устройство агрегата влияет на его работу и соответствует требованиям. Главными компонентами агрегата являются погружные насосы и бак для сбора воды. Помощью помпы воду из скважины направляется в насосную установку. Давление создается за счет работы насоса, который насосную установку электроэнергию, которая поступает из сети.

Внутри агрегата насоса вихрь имеются механизмы для поддержания постоянной работы и сбора отработанной жидкости. Бак для сбора воды обладает достаточной емкостью для того, чтобы обеспечить бесперебойную подачу воды даже при временных неполадках.

Агрегат вихрь также отличается высоким показателем надежности и долговечности. После монтажа и подключения к системе, он начинает работать со стабильным давлением и продолжает выполнять свою функцию без сбоев в течение многих лет. Даже при высоких нагрузках и интенсивном поливе, агрегат сохраняет свою работоспособность и не требует дополнительного ремонта.

Однако, у агрегатов вихрь есть и недостатки. Во-первых, их цена может быть выше, чем у других видов агрегатов. Кроме того, в некоторых случаях может потребоваться особое подключение к электросети, что также может повлиять на стоимость установки.

Для обладателей скважинных систем агрегат вихрь является идеальным выбором. Он обеспечивает надежность и стабильность работы, не зависимо от глубины скважины или погодных условий. Многие владельцы подходящего оборудования уже выбрали насосы вихрь для своих станций, так как его характеристики и показатели соответствуют всем требованиям.

В итоге, выбор агрегата вихрь для работы с водой является одним из самых оптимальных решений. Этот тип агрегата отлично подходит для использования в домашних условиях и садоводства, а также для оборудования скважинных систем. Удобство и простота в эксплуатации, а также высокое качество и надежность делают агрегат вихрь лучшим выбором среди аналогов.

Достоинства и недостатки

У вихревого центробежного насоса специалисты отмечают целый ряд достоинств.

Вихревой насос консольного типа, используемый в системах холодного и горячего водоснабжения

Естественно, есть у вихревого насосного оборудования и недостатки. Перечислим наиболее значимые из них.

Вихревая насосная станция Aquatica , обеспечивающая полностью автоматическую подачу воды

Вихревые устройства могут отличаться по нескольким параметрам. В настоящее время существуют следующие типы вихревых насосов:

• открытой и закрыто — вихревые;
• погружные и поверхностные;
• комбинированные.

Каждый из них имеет разное назначение и строение

Открыто-вихревые и закрыто-вихревые

Открыто-вихревой насос отличается от закрыто-вихревого тем, что у него более длинные лопатки, крыльчатка по диаметру меньше отводного канала, и сам кольцевой канал соединяется только с напорным патрубком. У закрытых моделей лопасти более короткие и расположены под разными углами, диаметр колеса совпадает с диаметром внутренней камеры, а канал соединяет входное и выходное отверстие.

Отличие в работе следующее. Вода поступает через вход и попадает в рабочую камеру, где в виде вихря отправляется в соединительный канал и уже через него под давлением выходит через выходной патрубок. У закрытых устройств в силу одинакового диаметра рабочей камеры и колеса вода сразу попадает в соединительный канал, там формируется вихрь и усиливается напор.

Погружные и поверхностные модели

Отличие данных моделей понятно из названия: погружные находятся непосредственно в перекачиваемой среде, поверхностные расположены рядом с ней. Первый вариант чаще всего используется просто для перекачивания жидкостей или не слишком вязких веществ, второй используется для циркуляции воды, например, в оросительных системах или для водоснабжения дома.

Комбинированные варианты

Свободно-вихревые модели позволяют работать с сильно загрязненными веществами. Их используют как фекальные или дренажные насосы, применяют в очистных сооружениях и в добывающей промышленности для откачивания воды из скважин при бурении.

Центробежно-вихревые насосы имеют более высокий КПД в сравнении с классическими вихревыми моделями, они способны работать с жидкостями с температурой нагрева не более 105 градусов. Отличие заключается в том, что здесь установлено и центробежное, и вихревое колесо одновременно.

Вакуумные насосы вихревого типа – это своего рода воздуходувки. С их помощью можно обеспечить распространение горячего или холодного воздуха, а также добиться небольшого вакуума. Часто применяется для сушки стеклянной тары и аэрации водоемов.

Мнение о модели СН-50Р

Выпускаемый фирмой “Вихрь” насос СН-50Р отзывы, в основном, получает хорошие за высокое качество конденсаторного блока. Рабочая мощность данной модификации составляет целых 500 В. И, если верить мнению экспертов, то его толкатели способны справляться с большими перегрузками

Отдельно важно отметить, что плунжер у модификации применяется с двумя втулками. Многие потребители говорят о том, что устройство неплохо подходит для работы на гидростанциях

Возвратная муфта применяется с переходником. Нижние толкатели применяются только с латунными накладками. Пропускная способность насоса данной серии составляет только Уплотняющая втулка над штангой в данном случае отсутствует. Среди недостатков покупатели отмечают малую пропускную способность на выходе, которая составляет не более 5 мс.

Процесс поднятия воды из скважин, шахт колодцев и других источников идет с помощью глубинных насосов. Моделей много, равно как и характеристик, по которым оценивают приемлемость того или иного агрегата. Вниманию представлен Вихрь СН-90В – аппарат с оптимальными качествами для использования на дачных участках и придомовых территориях. Судите сами.

Популярные модели и технические характеристики

Самые популярные модели – винтовая СН90в и центробежная СН50. Оба варианта имеют высокий показатель напора – от 50 до 100 метров, что позволяет устанавливать его возле источника, расположенного далеко от дома. Такие модели часто покупают для частных двухэтажных коттеджей, чтобы на втором этаже не терять напор.

Диаметр СН90в – 9 см, поэтому его часто покупают для скважин с диаметром обсадной трубы 10 см. СН50 имеет ширину корпуса 10 см.

Мощность двигателя от 550 до 750 Вт – этого хватает, чтобы система работала бесперебойно. Расходы на электричество небольшие.

Автоматическая станция водоснабжения Вихрь АСВ 1200/24н популярна в водопроводных системах частного дома. Объем ГА 24 литра позволяет сделать запас жидкости на случай отключения электричества. Чугунный корпус не ржавеет, а уровень шума позволяет устанавливать станцию рядом с жилыми помещениями.

Монтаж и подключение

Монтаж агрегата обычно выполняется самостоятельно по инструкции. Погружные модели опускаются вниз на тросе, поверхностные устанавливаются на подготовленной площадке и фиксируются болтами. Основное правило – соединить все кабеля и трос воедино, чтобы ни один из них не провисал, иначе прибор может застрять внутри обсадной трубы.

Диаметр корпуса следует подбирать так, чтобы по бокам оставалось не менее 2 см до стенок трубы. Поскольку вес прибора небольшой, с монтажом может справиться один человек.

При подключении патрубков нужно обращать внимание на герметичность соединений. От этого будет зависеть, насколько стабильным будет давление в системе

Протечки заставляют насос работать дольше и включаться чаще.

Лучшие поверхностные модели

Поверхностный насос — универсальное устройство. Он используется как для забора воды из скважин, так и для откачки жидкости из водоёмов. Сам прибор всегда устанавливается на поверхности, а в воду опускается лишь заборный шланг. Такое размещение предохраняет аппарат от воздействия воды, а значит, продляет срок службы и делает его проще, так как необходимости в его герметизации нет.

Mr.Pump ВИХРЕВИК 28/25Ч

• поверхностный обычный;
• макс. производительность 1.7 м³/ч, макс. напор 25 м;
• глубина всасывания 8 м;
• только для чистой воды;
• горизонтальная установка;
• вес 4.6 кг.

Один из самых дешёвых вихревых насосов в поверхностном исполнении. Стандартный двигатель, стальные шайбы, резиновые уплотнители. Никаких инноваций, всё очень просто и даже примитивно. Комплектация скудная — о таких бонусах, как переходники или комплект крепёжных гаек можно забыть. Однако при всём этом насос очень неплох, ведь он по карману даже небогатым дачникам, да и работает без сбоев, если его не перегружать.

Плюсы	Минусы
Низкая цена	Скудная комплектация
Приличная глубина всасывания
крепкий корпус

PATRIOT QB60

• поверхностный обычный;
• макс. производительность 2.1 м³/ч, макс. напор 25 м;
• глубина всасывания 7 м;
• только для чистой воды;
• горизонтальная установка;
• вес 5.7 кг.

Российская фирма Патриот поставляет на российский рынок устройства, собранные в Китае. Насос довольно тяжёл и шумен, однако работает без сбоев и перегрева довольно длительное время. Характеристики стандартные для данной ценовой категории. Устройство подойдёт для загородного дома с колодцем или скважиной, однако глубину рекомендуется ограничить 5-ю метрами.

Плюсы	Минусы
Дёшево стоит	Глубина эффективного всасывания меньше указанной
Тяжёлый и устойчивый
Нормальная работа в штатном режиме

BELAMOS XP 05

• поверхностный обычный;
• макс. производительность 1.98 м³/ч, макс. напор 40 м;
• Глубина всасывания 8 м;
• только для чистой воды;
• горизонтальная установка;
• защита: от перегрева;
• вес 17.5 кг.

Это устройство уже мощнее предыдущих. Правда, и вес его даёт себя знать. Он как бы намекает: прибор нужно установить стационарно и больше его не трогать. Напор в 40 м является достаточным для снабжения водой системы небольшого одноэтажного жилого дома с условием, что водоразбор не будет происходить одновременно их всех точек. К сожалению, данная модель очень чувствительна к посторонним включениям в воде.

Плюсы	Минусы
Большая мощность	Очень шумная работа двигателя
Хорошая производительность
Реальная глубина всасывания

ВИХРЬ ПН-650

• поверхностный обычный;
• макс. производительность 3.6 м³/ч, макс. напор 45 м;
• Глубина всасывания 9 м;
• только для чистой воды;
• горизонтальная установка.

Глубина всасывания заявлена как внушительные 9 м — следует отметить, что такие показатели насос будет показывать лишь при нормальной температуре и кристальной чистоте воды. Правда, средняя мощность в 650 Вт всё же лучше, чем более мощное устройство — для бытовой водопроводной сети хватает, а для большего стоит покупать дорогой экземпляр.

Плюсы	Минусы
Средняя мощность	Необслуживаемые подшипники на валу ротора лучше заменить через год.
Нормальная глубина всасывания
Тихая работа
