Можно ли использовать насос Малыш в скважине

Какие параметры учитывать при выборе

При относительно невысокой цене, технические характеристики погружного насоса Малыш вполне удовлетворяют запросы современного пользователя:

  • рабочее напряжение – 220Вт;
  • производительность – 432 л/с;
  • наличие верхнего и нижнего отверстий для забора воды;
  • рабочая глубина – до 40 м;
  • мощность – 245 Вт.

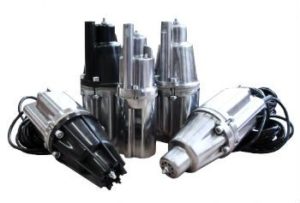

Разновидности моделей насосов Малыш

Цена насоса для воды Малыш варьируется в пределах от 1000 до 2000 рублей, при этом он обладает хорошими эксплуатационными характеристиками, которые позволили ему завоевать доверие среди пользователей. В современных модификациях дополнительно устанавливается встроенная автоматическая система защиты. Автоматика защищает насос от перегрева в результате сухого хода, а также позволяет двигателю оперативно реагировать на скачки напряжения в сети. Это очень актуально для загородных участков, которые не всегда могут похвастаться стабильным электроснабжением.

Автоматика водяного насоса Малыш отключает питание механизма при низком уровне воды в резервуаре. Уровень определяется при помощи поплавковой системы. При поднятии воды до определенного уровня двигатель насоса снова запускается. Система защиты работает от того же источника питания, что и сам насос.

Также следует понимать, что на современном рынке насосного оборудования представлено несколько модификаций данного агрегата.

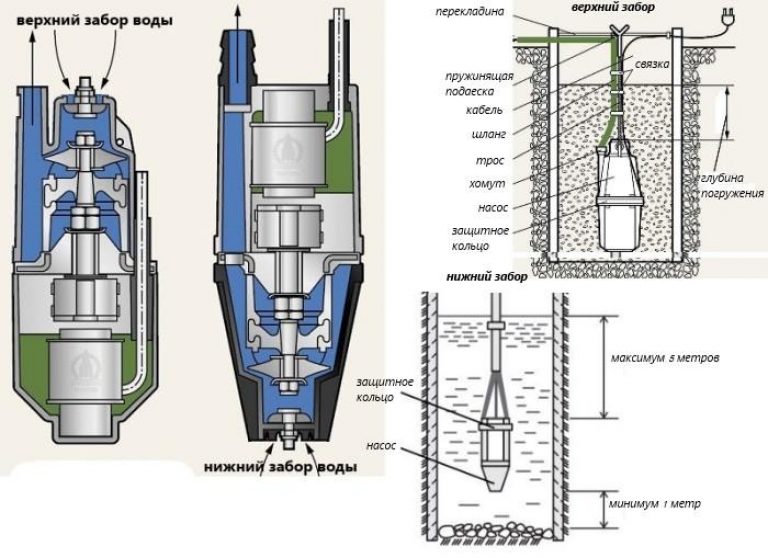

Примеры погружения насоса Малыш с верхним и нижним забором воды в скважину или колодец

Классический насос Малыш

Особенность данной модели состоит в том, что она предназначена для подачи воды на большое расстояние. Классический Малыш эффективно перекачивает воду на 100-150 м, поэтому часто применяется для полива больших дачных участков. Величина диаметра шланга для насоса Малыш – 18-22 мм.

Эта модель не предназначена для работы в загрязненной среде, допустимая концентрация примесей не должна превышать 0,01%. Также есть требования к температуре перекачиваемой воды – не выше 35?С.

Базовая модель не оснащается защитой от перегрева, фильтром и реле давления. И если фильтр еще можно установить своими силами, то без остальных модификаций придется обойтись. Конечно, все это напрямую влияет на цену агрегата, ведь она гораздо ниже, чем у других моделей. Погружаться базовая модель может максимум на 5 м, а забор воды осуществляется через нижний клапан.

Таблица технических характеристик насосов Малыш

Насос Малыш-М

Данная модель по своим техническим характеристикам практически ничем не отличается от классической, кроме того, что забор воды осуществляется через верхний клапан. Поэтому данную модификацию насоса для скважин Малыш рекомендуется использовать там, где невозможен нижний забор по причине высокой загрязненности дна.

Малыш-К

Обладает теми же характеристиками, что и базовая модель, но может похвастаться встроенной защитой от перегрева. Такую модель можно эффективно использовать для длительной непрерывной работы без присмотра.

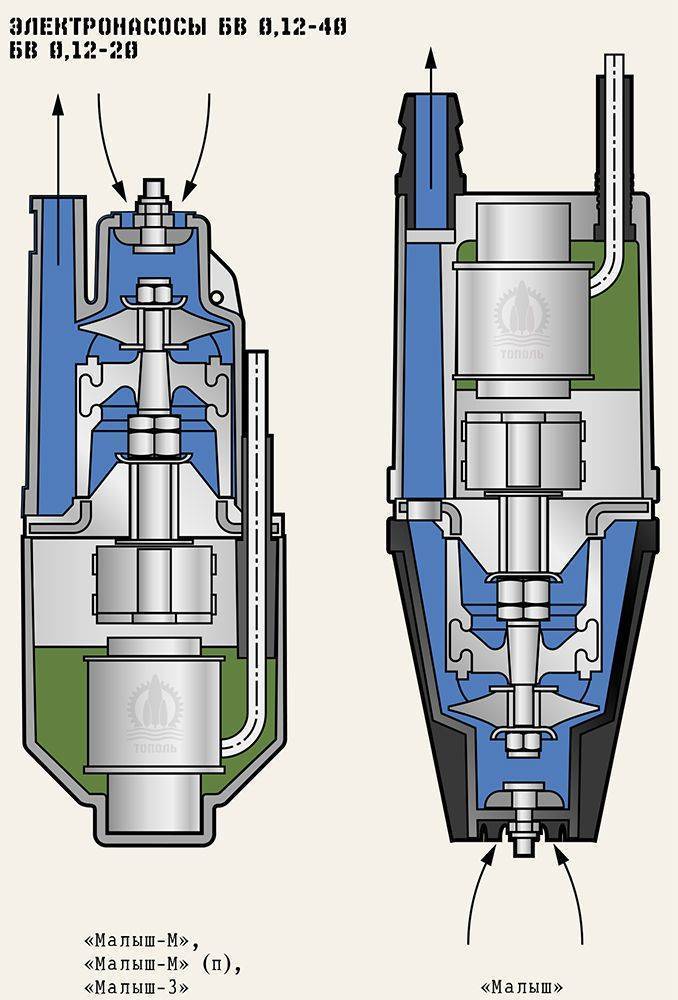

Устройство нансосов «Малыш-М» и «Малыш-К» с верхним забором воды

Малыш-З

Погружной насос для скважины Малыш-3 является наиболее актуальным для использования в небольших колодцах. Он характеризуется ненамного дороже, чем базовая модель, но при этом может похвастаться существенными конструкционными отличиями:

Сам насос и электрический двигатель заключены в монолитный герметичный блок, что полностью исключает попадание внутрь воды. Номинальная мощность работы ниже, чем у базовой модели, и составляет всего 165 Вт. Этого вполне хватает для работы в небольшой скважине. Агрегат выдает 0,432 м?/час при напоре 20 м. Вес устройства не превышает 3 кг.

Также насос данной модели имеет компактный размер, а в комплекте к нему имеется защищенный от воды кабель. Фильтр для воды в базовый комплект поставки не входит, но его легко можно приобрести и установить своими силами.

Мощность вибрационного насоса Малыш, в зависимости от модели, колеблется от 185 до 240 кВт

Устройство и принцип работы

В первую очередь необходимо сообщить, что «Малыш» является насосом вибрационным. То есть, в его конструкции установлена мембрана, разделяющая насосный отсек на две части. Одна часть наполнена воздухом, через вторую прогоняется вода от всасывающего патрубка в подающий. Сама мембрана начинает вибрировать от работы электропривод, который превращает электрический ток в электромагнитные колебания. Последние передаются мембране по средству специального клапана-поплавка.

То есть, получается так, что колебания мембраны создают разность давлений. Когда она поднимается вверх, происходит всасывание воды через всасывающий клапан, потому что происходит расширение отсека, а значит, появляется разряжение, то есть, давление в отсеке падает. При опускании жидкость, наоборот, под действием уменьшения объема отсека, а значит, увеличении давления выталкивает воду через подающий клапан. Это и есть принцип работы насоса «Малыш».

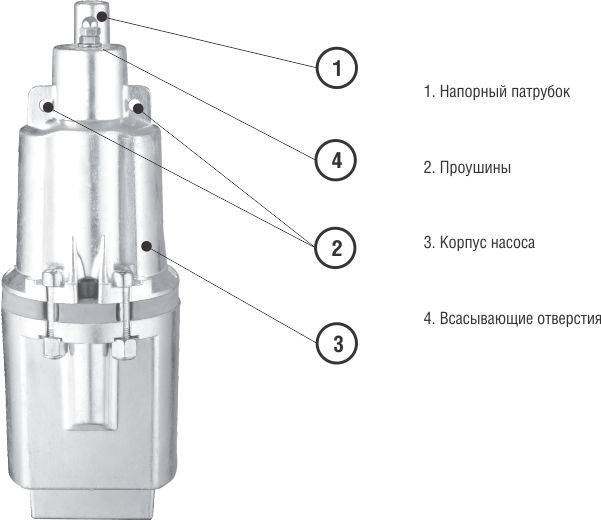

Устройство Малыша

Необходимо отметить, что вибрационные насосы очень чувствительны к перегреву, поэтому современные модели «Малыша» снабжаются системой автоматики. В основном это относится к электродвигателю, который начинает перегреваться, если через насос не проходит вода. В таких ситуациях он быстро выходит из строя. Что касается автоматики, то это обычный температурный датчик, который отслеживает температуру в моторном отсеке прибора. Он передает сигнал увеличения температуры на реле, которое при необходимости отключает насос.

Конструктивно все вибрационные насосы «Малыш» делятся на две группы:

  • с верхним забором воды;
  • с нижним.

С верхним водозабором

В первой позиции электродвигатель располагается в нижней части агрегата. Это большое преимущество, потому что таким образом он всегда находится в воде, от которой и происходит его охлаждение. К тому же надо отдать должное, что верхний водозабор гарантирует определенную чистоту воды. Просто в верхних слоях она всегда чище, чем в нижних. Плюс, нижний водозабор – это всегда риск захвата иловых отложений, которые быстро выведут из строя вращающиеся части насосной установки

Поэтому, выбирая насос «Малыш», обращайте на это внимание

С нижним водозабором

Принцип действия


Функционирование насоса Малыш осуществляется следующим образом:

  • бытовая электроэнергия подается непосредственно к агрегату;
  • электромагнит притягивает к себе «якорь»;
  • после смены полюса магнита сердечник отходит в другую сторону;
  • указанные колебания, как правило, совершаются приблизительно с частотой 100 раз в секунду;
  • колебательный момент с помощью штока передается к поршню, что в свою очередь, создает напор, который двигает воду дальше по системе;
  • обратный клапан на всасывающем патрубке не дает воде вернуться обратно.

Как видим, принцип работы помпы Малыш весьма несложный и понятный.

Какой насос нужен для скважины

Перед установкой выкачивающего прибора в скважину необходимо его грамотно подобрать. Так, опускать погружной вибрационный прибор в ствол водоскважины не рекомендуется из-за специфики работы такого оборудования. Желательно в описанные колодцы покупать центробежный насос. Из-за опускания воды в разные сезоны года он меньше подвержен вероятности поломок.

Использовать центробежный насос на определенной глубине колодца следует еще и по следующим причинам:

  1. Способ охлаждения. В случае перегрева насоса, опущенного на определенную глубину, окружающая жидкость сможет снизить его температуру. При отсутствии около прибора охлаждающей воды происходит постепенное расплавление подшипников, обеспечивающих вращение моторного вала.
  2. Способ проникновения воды внутрь прибора. Под давлением верхнего водного столба внутрь насоса поступает окружающая жидкость. Если над прибором не будет воды, он быстро выйдет из строя.

Принцип работы, обзор модификаций

В зависимости от исполнения (Малыш, Малыш-М, Малыш-3) конструкция насоса будет несколько отличаться. Однако общий принцип работы остается неизменным для всех вибрационных погружных насосов: якорь и поршень приходят в движение в результате преобразования электрической энергии в механический эквивалент. По мере колебаний поршень выталкивает жидкость в напорный патрубок. В качестве основных узлов выступают: электромагнит и вибрационный узел.

Залитый компаундом электромагнит прочно закреплен внутри корпуса устройства. В его состав входит сердечник и катушки. Компаунд же выполняет функцию фиксатора магнитной системы, а дополнительно к тому выступает в качестве изоляционного и теплоотводящего материала. Вибрационный узел насоса состоит из следующих элементов: якорь, шток, амортизатор.

Устройство насоса Малыш позволяет забирать воду посредством всасывающего отверстия, расположенного в нижней части корпуса. У такой конструкции основное достоинство – это возможность откачать максимальное количество жидкости. Другие варианты: Малыш-М и Малыш-3. Они осуществляют забор воды из источника посредством всасывающего отверстия, расположенного в верхней части корпуса. При этом погружной насос практически все время находится в воде, поэтому не подвержен перегреву. К тому же при уменьшении уровня жидкости до критического подача прекратится, а вот насосы Малыш с нижним забором воды будут подавать загрязненную воду с примесями ила и песка.

Особенности установки и подключения

Главное правило: насос должен монтироваться в вертикальном положении, иначе срок его службы серьезно снизится. А глубина его погружения должна быть такой, чтобы всасывающее отверстие всегда находилось в воде. Поэтому нужно знать нижний динамический уровень воды в вашем источнике.

Динамический и статический уровни

Инструкция по установке:

  • Приготовьте шланг для подачи воды. Его длина должна соответствовать глубине погружения, а диаметр – диаметру напорного патрубка;
  • Закрепите шланг на патрубке с помощью пластикового хомута;
  • Зафиксируйте на всасывающем патрубке фильтр. Это особенно касается насосов с нижним водозабором, так как механические примеси, попадающие в рабочую камеру устройства, приводят к быстрому износу обратного клапана и поршня, забивают шланг, что приводит к критическому повышению давления внутри прибора;
  • Убедитесь, что длина сетевого кабеля является достаточной. Если это не так, его нужно нарастить своими руками, но так, чтобы место соединения было выше уровня колодца;
  • Пластиковыми хомутами объедините шланг и кабель, чтобы последний не мог сползти вниз, но находился в ненатянутом состоянии;

Монтаж насоса в колодец

  • Если между насосом и стенками обсадной трубы скважины совсем небольшой зазор, то на его корпус нужно надеть резиновое кольцо, которое предотвратит механические повреждения устройства от вибрации;
  • Зафиксируйте в специальной проушине на корпусе стальной трос или капроновый шнур, идущий в комплекте с насосом. К его верхнему концу крепко привяжите эластичную резиновую ленту длиной около 50 см – она будет гасить вибрацию;
  • Опустите насос на тросе в источник до заданной глубины, после чего тщательно закрепите трос снаружи.

Теперь можно включать кабель в сеть и пользоваться устройством. Подключение возможно только после полного погружения, так как холостой ход быстро приведет к поломке.

К сожалению то, какое давление создает насос Малыш, устраивает не всех, особенно если в доме есть приборы, для нормальной работы которых оно должно быть не менее 2 атм. Вибрационные устройства в принципе способны его давать, но если источник расположен далеко, то происходят значительные потери напора на горизонтальных участках.

Но выход есть: насос нужно дополнительно оснастить обратным клапаном, реле давления и гидроаккумулятором, превратив его в мини-насосную станцию. Автоматическое поддержание уровня воды в гидроаккумуляторе осуществляется с помощью реле: оно включает насос, когда давление в нем падает.

На фото вы видите все, что необходимо для устройства насосной станции

Автоматика для насоса

К числу рекомендуемых автоматических устройств относятся:

  • Контроллеры сухого хода, отключающие агрегат при попадании в него воздуха или песка;
  • Поплавковые выключатели, срабатывающие при понижении уровня воды;
  • Реле давления и термореле;
  • Стабилизатор для насоса Малыш, поддерживающий ток неизменным при скачках давления;
  • Пускозащитные устройства;
  • Обратные клапаны;
  • Гидроаккумуляторы, поддерживающие напор в сети через реле давления.

Чтобы иметь представление, как все это работает, предлагаем изучить следующую схему:

Гидроаккумулятор для насоса Малыш – схема подключения

  • 1 – узел управления;
  • 2 – кабель с вилкой для включения в сеть;
  • 3 – кабель с розеткой для подключения насоса;
  • 4 – автоматический выключатель;
  • 5 – розетка;
  • 6 – насос Малыш;
  • 7 – питающий кабель;
  • 8 – ниппель;
  • 9 – обратный клапан;
  • 10 – напорный трубопровод;
  • 11 – крестовина;
  • 12 – переходной ниппель;
  • 13 – гибкая подводка;
  • 14 – гидроаккумулятор;
  • 15 – распределительный трубопровод.

При включении насоса он подает воду в гидроаккумулятор, подключенный к системе автоматики. Когда давление в нем достигает номинального значения, реле давления отключает насос и вновь включает его, когда оно падает.

Гидробак на 5 литров с реле давления

Производители, наиболее востребованные на рынке

Изучая насосы для колодцев погружные, какой лучше не в последнюю очередь стоит заострить внимание на производителе. Мы подготовили список из пяти наиболее популярных среди покупателей компаний, производящих насосное оборудование для бытового использования. Выглядит он следующим образом:

Выглядит он следующим образом:

  1. «Grundfоs» – одна из авторитетнейших компаний, специализирующихся на оборудовании насосного назначения. Начало производству положили в Дании в 1945 году и на сегодняшний момент это мощный концерн, в который входит более десяти компаний. Имеет представительства более чем в 50 странах мира.
  2. «Wilо SE» – этот производитель из Германии ведёт свою деятельность с 1872 года. Производит насосные агрегаты высокого класса не только для быта, но и для применения на объектах промышленного сектора.
  3. «ESРА» – ведущий в Испании производитель насосных агрегатов известный своими инновационными разработками. Фирма давно получила и международное призвание, на рынке работает с 1952 года.
  4. «LEО GRОUР» – компания из Китая выпускающая оборудование, используемое для перекачки различных жидкостей, в частности воды.
  5. «АquАriо» – компания из Италии широко известная на территории СНГ своими электронасосами высокого качества.

Между лидерами рынка практически нет разницы по качеству оборудования Источник eurosantehnik.ru

Как работает насос?

Для того чтобы правильно выбрать и установить подобное оборудование, необходимо иметь представление о том, как функционирует данный агрегат. Вибрационный насос получил свое название за счет того, что в нем происходит постоянное чередование намагничивания и размагничивания определенных областей. Это вызывает вибрацию аппарата. Тут предусмотрено несколько клапанов. Они не дают воде, которая попала в трубу, выходить обратно. Срабатывает клапан за счет движения поршня, притягивающегося вибрирующим элементом. После ослабления одного клапана происходит втягивание воды в трубу. Следующая порция будет поступать после того, как первая покинет данный участок.

Принцип работы устройств такого типа всегда одинаков. Вне зависимости от того, какая фирма выпустила агрегат, его мощности и пропускной способности, он будет функционировать, как и все остальные насосы вибрационного типа. Разница в цене обусловлена только качеством комплектующих. Более дорогое оборудование должно работать дольше без необходимости замены и ремонта. Однако нередко случается так, что дешевые российские модели служат не меньше дорогих зарубежных.

Конструкция подобных устройств, как и принцип действия, предельно просты. Поэтому с выбором подходящего агрегата может справиться даже непрофессионал. Если говорить о различиях между вибрационными насосами, то они минимальны.

Каких-либо категорий, на которые делятся такие аппараты, нет. Единственная разница может заключаться в том, где будет располагаться водозаборное отверстие. Оно может находиться внизу либо наверху. Какой именно вариант выбрать, каждый решает сам для себя, однако специалисты чаще рекомендуют погружные вибрационные насосы с верхним водозабором. Считается, что они работают дольше, так как вероятность попадания грязи и ила будет минимальной. Если отверстие для забора воды расположено около дна, то не исключено, что при загрязнении колодца в водопроводе начнут появляться частички почвы либо песок. Это тоже вызывает быстрое изнашивание оборудования, что является существенным минусом.

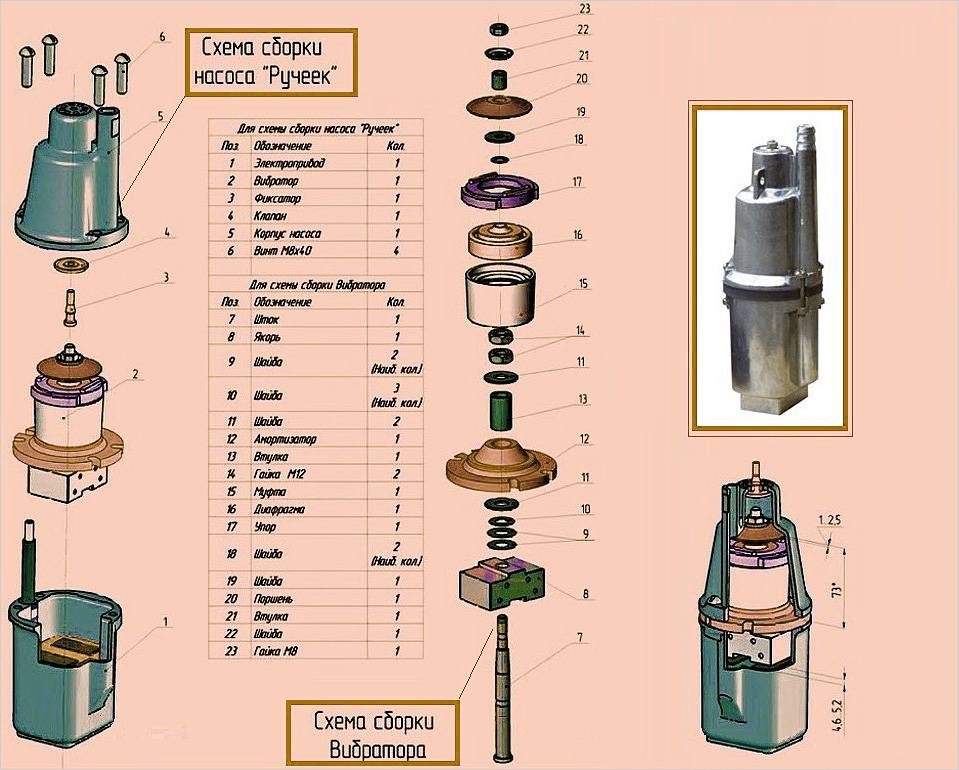

В качестве примера можно взять представителя белорусской компании по производству подобного оборудования, а именно насос «Ручеек». Он входит в рейтинг лучших вибрационных агрегатов в стране, так как обладает не только низкой стоимостью, но и длительным сроком службы. Такой насос можно приобрести с верхним водозаборным клапаном. Это гарантирует, что в агрегат не будут попадать донный ил и песок.

Если же решено остановить свой выбор на другом устройстве, которое оснащено нижним водозаборным клапаном, то его нужно правильно установить. Желательно, чтобы труба насоса не доходила до дна хотя бы на 1 метр. Для агрегатов с верхним клапаном допускается установка оборудования в 30 см от дна колодца.

Заключение

Перед приобретением прибора для той или иной сферы применения следует взвесить положительные и отрицательные качества подхода с использованием таких устройств.

Как правило, на насос для воды Малыш цена сильно варьируется в зависимости от внутреннего устройства. Это же, в свою очередь, связано со сферой использования. В среднем стоимость агрегата составляет 1500-2500 руб. за модель Малыш-М, 2000-2200 руб. за Малыш-3, 1800-2000 руб. за Малыш-П.

Эти агрегаты можно встретить практически у любого дачника и жителя деревни

Любые ремонтные работы требуют крайне ответственного подхода. Все же, при каких-либо проблемах рекомендуется обратиться к специалистам. Приобрести прибор можно в любом соответствующем магазине и там же получить консультацию.
