Обзор насосов для скважины Грундфос

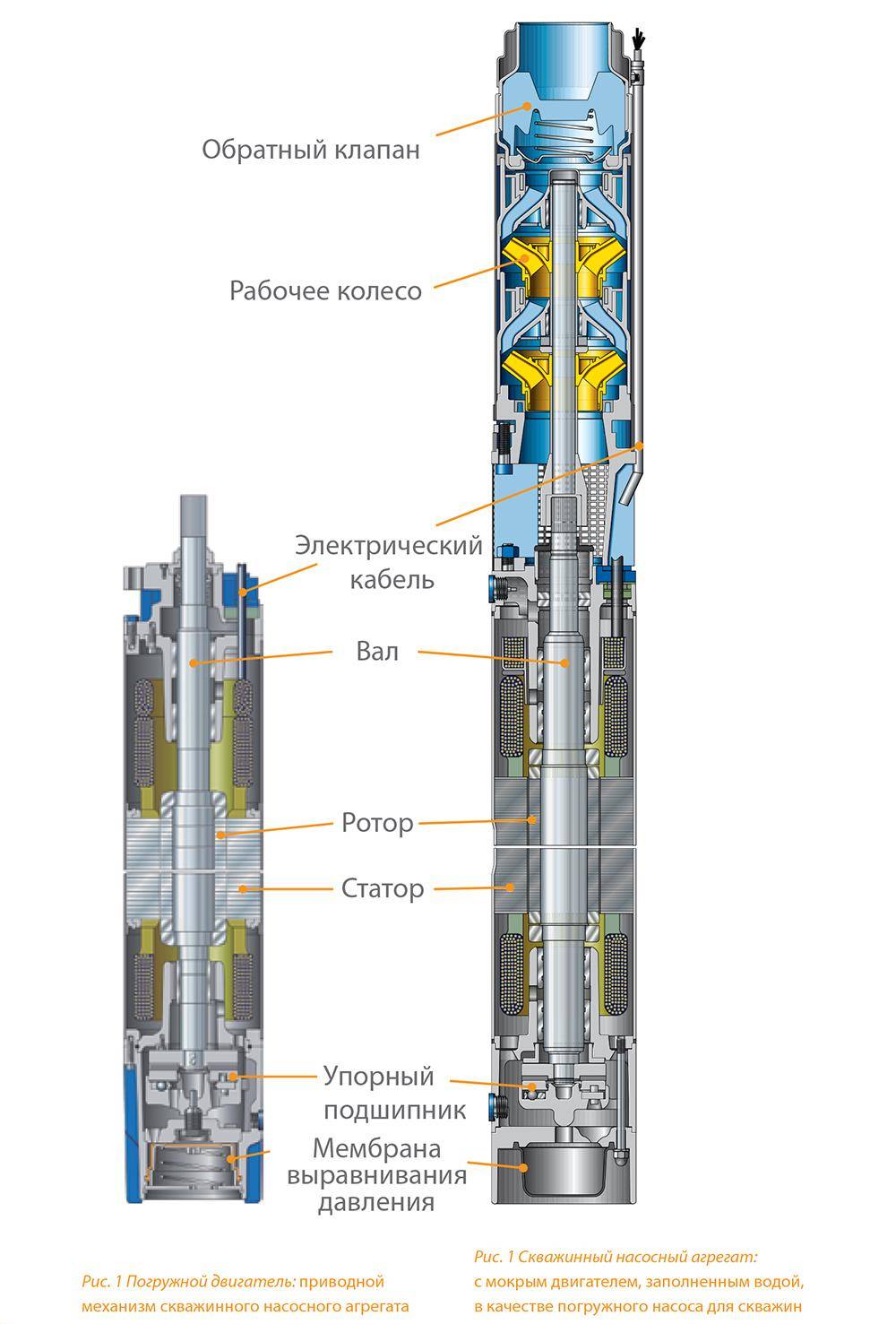

Устройство и принцип работы скважинных насосов Грундфос

Grundfos — насосное оборудование датского производства

Агрегаты от датского производителя имеют схожее устройство. Различаются модели лишь техническими характеристиками. Корпус насосов выполнен из нержавейки, лигированной никелем и хромом. В зависимости от модификации аппарата он может быть оснащён однофазным или трехфазным двигателем.

Работает насос Грундфос за счет всасывающей спирали (архимедова винта). Он расположен непосредственно в корпусе устройства. Благодаря такому центробежному рабочему колесу оборудование может функционировать в горизонтальном или вертикальном положении.

При включении насоса винт вращается и тем самым всасывает воду в накопительную камеру. Затем он транспортирует её вверх, выталкивая в выходной патрубок.

Этапы прокладки водопровода

Выполняя прокладку системы подачи воды, наши специалисты работают по такой схеме:

• Проектирование. На этом этапе разрабатывается проект инженерной сети здания с учетом способа подачи воды (магистральный/автономный), потребностей объекта, схемы размещения труб, арматуры, сантехнического оборудования. Формируется перечень материалов, которые будут использованы при реализации проекта.
• Подготовка. Здание готовится к прокладке труб и к установке оборудования. Для этого формируется штробы, проделываются отверстия в стенах, ставятся дополнительные несущие конструкции.
• Монтаж и подключение. Наиболее трудоемкий этап. Мастера прокладывают трубы (скрытым или открытым способом), обеспечивают герметичность их соединений. Устанавливается запорная арматура и сантехническое оборудование, включая накопительные баки или гидроаккумуляторы для выравнивания давления. Сеть подключается к источнику, затем тестируется.

Если к насосу Grundfos MQ 3-45 (https://nasos-m.com.ua/nasosi/nasosi_grundfos/grundfos_mq_3-45.html), не обойтись и без скважинного насоса: https://nasos-m.com.ua/nasosi/nasosi_skvazhinnie.

Советы и рекомендации

Монтаж производится на горизонтальной поверхности. Имеет смысл приобрести скважинный насос в комплекте с кабелем. Трос нужно не только надежно закрепить, но и отмерить. Насос погружается под воду полностью на глубину от полуметра до полутора. Трос фиксируется на поверхности, скважина закрывается, но все это делается после подсоединения шланга.

Соединения должны быть герметичны. Для этого используют ФУМ-ленту. При опускании конструкции в скважину следят, чтобы шланг не перекручивался и не перегибался. Диаметр должен быть таким, как указано в техническом паспорте к устройству. Если он будет меньше, снизится пропускная способность, и как следствие насос будет работать с перегрузками.

Систему водоснабжения можно организовать двумя способами:

• Первый предполагает включение насосного оборудования и подачу воды непосредственно к активному потребителю.
• Второй метод – оснастить систему накопительным баком.

В этом случае насос нужен, чтобы наполнить резервуар, а вода самотеком или при помощи циркуляционного насоса направляется из емкости к точке потребления. Примечательно то, что смонтировать конструкцию можно собственными руками.

Источник статьи: http://vodatyt.ru/nasosnaya-stanciya/dlya-grundfos.html

Плюсы и минусы

Плюсы и минусы дренажных насосов во многом зависят от их типа. Например, к положительным характеристикам поверхностных насосов относятся:

• Высокая степень мобильности. Поверхностные насосы могут устанавливаться на любой ровной площадке, а главным условием их работы становится наличие неподалёку электросети (если насос оборудован электрическим двигателем).
• Большая мощность. Поверхностные насосы имеют возможность перекачивать грязную воду по вертикали, поднимая её с глубины до 10 м, а в горизонтальном направлении такие устройства могут перемещать воду на несколько десятков метров.
• Износ деталей дренажного насоса поверхностного типа будет минимальным, поскольку работа изделия осуществляется не в агрессивных условиях среды.
• Поверхностный насос можно установить в любом помещении при наличии ровной поверхности. Работать с таким устройством можно и в гараже, и в подвале, и в доме, и в погребе.

На фото № 4 продемонстрирован установленный прямо на траве поверхностный дренажный насос, что свидетельствует о его мобильности.

Фото № 4

• Большая часть моделей поверхностных насосов могут работать беспрерывно на протяжении длительного периода времени.
• Если сравнивать стоимость поверхностных насосных агрегатов с ценой на глубинные, погружные и полупогружные насосы, то она будет существенно ниже.

К главным недостаткам поверхностного насоса можно отнести такие характеристики:

• Отсутствие возможности эксплуатации в глубоких резервуарах и колодцах. Такие насосы нельзя погружать в воду.
• Поверхностный насос очень быстро нагревается, и при отсутствии в нём качественной системы охлаждения можно рассчитывать лишь на непродолжительную работу конструкции.
• Такой тип насосных конструкций плохо защищён от внешних погодных воздействий. Если на улице устанавливается отрицательная температура, то работать с поверхностным дренажным насосом нельзя.
• Насосы поверхностного типа работают часто с высоким уровнем шума. Происходит это из-за особого устройства двигателя.
• Всасывающие трубы и шланги поверхностных насосов следует подсоединять правильно. Сделать это без помощи специалиста у неопытных мастеров не получится. Неправильный монтаж всасывающей трубы неизменно повлечёт за собой неэффективность использования насоса или его быструю поломку вследствие затянутого или вырванного гибкого шланга.

На Фото № 5 показана процедура отладки дренажного насоса для откачки грязной воды.

Фото № 5

Главными преимуществами погружного дренажного насоса является возможность этого устройства откачивать воду с больших глубин (до 50 м). его можно устанавливать в колодцах большой глубины и скважинах. Ещё одним достоинством конструкции является компактность размеров, а также – герметичность корпуса. Устройство легко эксплуатировать, а его двигатель функционирует практически бесшумно.

Среди других достоинств погружного дренажного насоса можно обозначить:

• Наличие ударопрочного, устойчивого к коррозии и хорошо изолированного корпуса, который предстоит погружать в водоём или резервуар с грязной водой.
• Насос погружного типа не требует охлаждения, а отвод лишнего тепла осуществляется во время перекачки холодной воды.
• Риски замерзания прибора в холодное время года сводятся к минимуму.
• Работает погружной насос бесшумно.
• Давление водяного столба очень велико, что позволяет откачивать воду с очень больших глубин.

Основным же недостатком погружного дренажного насоса становится всё тот же герметичный корпус. Да, он, конечно, надёжно защищает внутренне содержимое изделия, но при возникновении каких-либо поломок произвести ремонт не получится, придётся менять агрегат на новый. Кроме того, дренажный насос погружного типа категорически не рекомендуется применять для осушения водоёмов небольшой глубины.

Такой агрегат работает правильно только при полном погружении в воду, и потому он не поможет откачать всю воду из обмелевших водоёмов. Во время его работы следует постоянно отслеживать уровень воды, а если этого не получится – аппарат выйдет из строя, сгорит. Среди других недостатков погружного насоса для откачки грязной воды можно выделить:

• Сложности в подготовке к рабочему режиму. Насос первым делом следует правильно погрузить в водоём, а затем настроить поплавковую автоматику.
• Если работы по дренированию проводятся постоянно в одном месте, возникает необходимость в монтаже специальной конструкции, с металлическими направляющими. С их помощью устройство опускают вниз, на заборный фланец стационарного типа.
• К прибору предъявляются особые требования, касающиеся электрической безопасности. Изоляция электрических кабелей обязательно должна быть целостной.

Методика подбора насоса + видео

Чтобы сделать правильный выбор, и покупка была оправдана, нужно учитывать массу факторов, главный из которых производительность. Это количество жидкости, которую перекачивает скважинный насос в единицу времени.

Данный параметр указан в описании к товару и в техническом паспорте, и его нужно сопоставить с потребностью:

1. Если речь идет о поливе, суммируют полезную площадь угодий, которая подлежит орошению. Этот показатель умножается на норму потребления жидкости. Берут усредненное значение для региона. Полученный результат делят на время, в течение которого будет производиться полив. Как правило, это делают в вечерние часы. Когда выбирают насос «Гундфос», мощность должна быть равна полученной цифре.
2. Для обеспечения жильцов дома водой для питья, приготовления пищи, гигиенических процедур и решения бытовых нужд, рассчитывается суммарное потребление воды в единицу времени, как будто включены все сантехнические приборы. Учитывают, что в системе для работы стиральной или посудомоечной машины должно оставаться требуемое давление.

Главное, чтобы производительность не была меньше потребления. Но и слишком большой запас мощности не рекомендуется. Это может привести к преждевременной поломке

Кроме того, важно учесть габариты устройства, а именно максимальный диаметр корпуса насоса. Он на может быть больше размера обсадных труб

Обычно пользуются насосами, которые уже скважины на 10-25 мм.

Виды и преимущества колодезных насосов

Любая модель относится к одному из видов: поверхностному или погружному. Управление работой осуществляется в ручном режиме или автоматически.

Поверхностные модели по сравнению с глубинными потребляют меньше электроэнергии, дешевле. Они легко устанавливаются, быстро демонтируются. Сюда же можно отнести насосные станции, для которых не нужно покупать отдельно автоматику, гидроаккумулирующий бак – все поставляется в комплекте, собрано на общем каркасе.

Оба вида насосов могут быть с автоматическим управлением. Это максимально упрощает рабочий процесс. Приборами точно контролируется расход и подача воды. Модели с автоматикой намного реже ломаются.

Среди преимуществ Grundfos выделяются:

• Возможность выбрать различную производительность, напор. Электропитание 220 В или трехфазное.
• Водяная рубашка, предусмотренная конструкцией. Двигатель может работать без погружения в воду, при этом эффективно охлаждаться. Насосы не боятся повышенной влажности или затопления.
• Поставляются со встроенной защитой от перегрузки. На всех однофазных двигателях установлено тепловое реле.
• Высокое качество исполнения. Дается гарантия на 2 года, широкая сеть сервисных центров.

Преимущества колодезного насоса Grundfos SB для водоснабжения частного дома.

Топ модель SQ для скважин

Это оборудование создано для того, чтобы домовладельцы могли наладить водоснабжение дома, дачи, коттеджа, а также организовать полив приусадебного участка. Говорить, что есть конкретная модель, признанная лучшей в линейке нельзя.

Все они надежны, пригодны для перекачки воды из скважин на песок, абиссинского и артезианского бассейна. И все благодаря тому, что при изготовлении применены новейшие технологии и современные материалы. Но серия SQe разработана специально для глубоководных артезианских скважин с чистой питьевой водой. Все модификации одинаково надежны, и отличаются по характеристикам.

Этапы и правила ремонта

Ремонт насоса Sololift, как и ремонт насосной станции Grundfos любого назначения, можно выполнить самостоятельно, предварительно выявив источник проблемы.

Диагностика оборудования подразумевает несколько этапов:

• запустите насосную станцию, оцените уровень шума и вибрации;
• проверьте показатели напора;
• убедитесь в том, что мотор в процессе работы не перегревается;
• проверьте наличие и качество смазки узловых соединений;
• удостоверьтесь в целостности конструкции и отсутствии протечек;
• осмотрите коробку на предмет надежной фиксации клемм.

Если вы уверены в том, что неисправности вызваны не отложениями извести и загрязнением, перегрузками или эксплуатацией на предельных мощностях, насос можно разобрать. Планируя осуществить ремонт насоса Грундфос своими руками, убедитесь в том, из трубопроводов спущена вода и отключите систему. Разборка начинается с распределительной коробки и визуальной оценки комплектующих. Как правило, такой осмотр дает возможность сразу обнаружить перегоревшую или износившуюся деталь. Если нет – продолжим разбирать установку.

Двигатель в процессе разборки должен быть в вертикальном положении. Это позволит предотвратить риск утечки масла. Для диагностики пускового механизма к двигателю необходимо подсоединить омметр. Этот инструмент при вращении рукоятки генерирует напряжение в диапазоне 200-300 В, достаточное для снятия показаний на приборе определения сопротивления. Слишком высокие данные диагностики, достигающие бесконечности, свидетельствуют об обрыве рабочей фазы, слишком низкие – о межвитковом замыкании. Самостоятельная регулировка параметров работы при таких отклонениях невозможна.

Модельный ряд Grundfos SQ

Grundfos SQ — самая востребованная серия скважинных насосов. Модели отлично проявляют себя в местах отсутствия централизованного водообеспечения для обустройства независимой водонапорной системы и используются в скважинах диаметром 3» (76 мм).

Модельный ряд SQ бытового пользования представлен насосами серии SQ типа 1, 2, 3, 5, 7. Каждый тип имеет несколько собственных модификаций. Устройства отличаются между собой производительностью и напором. Основные технические характеристики представлены в маркировке, где первая цифра указывает на количество жидкости, выкачиваемой из системы за 1 час, последние — на высоту водяного столба.

Так, агрегат средней мощности SQ3-105 имеет следующие параметры:

• производительность — 3 м³/ч;
• напор — 105 м.

Общие технические характеристики насосов серии SQ представлены так:

• максимальный расход — 1,4/1,6/1,8/2,5/3/3,5/4/5,5/7/9/9,5/15 м³/ч;
• номинальная подача — 1/2/3/5/7/9 м³/ч;
• номинальный напор — 36/37/45/50/56/68/70/85/88/92/109/128/132 м;
• мощность — 0,7/1,15/1,68/1,85 кВт;
• вес насоса — 4,7-7 кг.

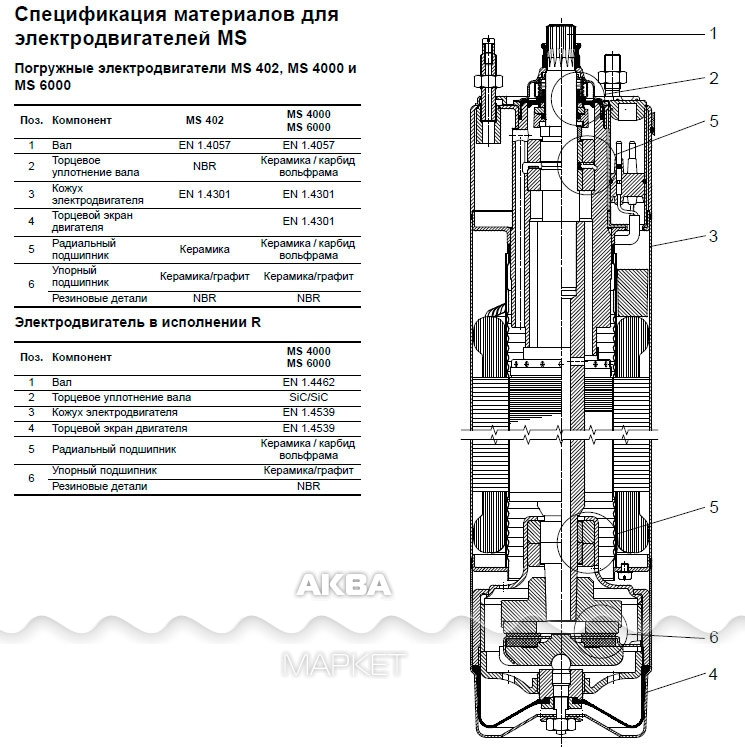

Линейка установок серии SQ оборудована 1-фазным электродвигателем MS 3, автоматическим блоком управления (АБУ) SQSK, реле давления FF4, универсальными АБУ PM 1/PM 2. В качестве питания служит переменный ток от электросети. АБУ SQSK разработан для ручного и автоматического включения или отключения напорных агрегатов с учетом давления, работает в сочетании с тепловым датчиком. Реле давления FF4 — 1-полюсный управляющий термодатчик с перекидным контактом, передающим сигнал на запуск или отключение устройства.

АБУ PM1/PM2 объединяет все функции защиты и индикации. PM 2 оборудован ресивером емкостью 0,1 л, уменьшающим число запусков/остановок при низкой подаче. Для большего снижения расхода можно установить внешний гидробак. Использование АБУ увеличивает возможности насоса и позволяет пользователю сэкономить на комплектующих.

Линейка SQ работает от электросети.

Существуют модели с тросом, входящим в комплектацию, и без него. Насосы с кабелем пользуются большим спросом среди потребителей, т. к. покупатель избавляется от самостоятельного подбора резьбового сечения изделия и последующего монтажа.

Автоматические насосы могут работать как в вертикальном положении с погружением в шахту, так и в горизонтальном, т. е. располагаться на поверхности. В таком случае в комплектацию входит специальный кожух для охлаждения.

Модельный ряд SQE

Модели серии SQE конструктивно являются аналогами насосов SQ. Главное отличие изделий — наличие частотного преобразователя, который поддерживает постоянство давления и регулирует частоту вращения электромотора. При отсутствии случайного снижения напора жидкости и перебоев в водоподаче, вне зависимости от количества открытых кранов, водозабор будет таким, каким установил его пользователь.

Для автоматического управления насосными системами SQE предназначен АБУ CU 301, корректирующий рабочие параметры. При отсутствии воды механизм заполняет мембранный напорный бак и останавливается.

Циркуляционные насосы для систем отопления и кондиционирования

Этот трехскоростной насос предназначен для работы в системах отопления со стабильным или мало изменяющимся расходом. В зависимости от потребности сети с помощью простого и удобного переключателя можно установить необходимую частоту вращения. Таким образом, из множества насосов UPS серия 100 можно легко подобрать типоразмер, наиболее подходящий для Вашей системы.

Насосы Grundfos Solar являются одноступенчатыми циркуляционными насосами, оснащенными электродвигателем с мокрым ротором. Насос и электродвигатель образуют единый агрегат. Керамические подшипники ротора смазываются перекачиваемой жидкостью. Насосы Grundfos Solar предназначены для циркуляции теплоносителя в солнечных подогревателях систем горячего водоснабжения. Используются также в системах применения, охлаждения и кондиционирования.

UP серии 100 ДЛЯ СИСТЕМ ГВС

Для циркуляции питьевой воды в системах горячего водоснабжения применяются односкоростные насосы UP, с корпусом из латуни, бронзы или нержавеющей стали. Дополнительно поставляются таймер с дневной и недельной шкалой, а также температурное реле.

Характеристики Grundfos Alpha+ включают в себя характеристики большинства циркуляционных насосов, применяемых в индивидуальных домах. Это существенно упрощает подбор насосов. Grundfos Alpha+ работает в любой системе отопления (однотрубной, двух-трубной), а в бронзовом исполнении — в системе горячего водоснабжения.

Насос функционирует в любом из трех режимов: — пропорциональное регулирование; — регулирование по постоянному напору; — фиксированная частота вращения.

Современная система отопления поддерживает необходимую температуру в каждом помещении с помощью автоматических терморегуляторов, реагирующих на наружную температуру. Именно для таких систем нужны циркуляционные насосы со встроенной автоматической регулировкой (Grundfos Alpha+, UPE). Они изменяют частоту вращения в зависимости от потребности системы. Таким образом, экономится до 60% электроэнергии, снижается гидравлический шум в трубопроводах.

Основные характеристики моделей Grundfos

Одной из основных рабочих характеристик насоса можно назвать высоту подъема. Это расстояние, на которое в принципе оборудование может осуществить подъем воды. В случае с насосами «Грундфос» эта величина составляет в среднем 70-150 м. Как правило, основная часть расстояния приходится на высоту непосредственно скважины. Имеет значение и производительность – то есть количество воды, которое конкретный агрегат сможет перекачать за одну минуту. Этот показатель в среднем составляет 20-60 л/мин. Обычно частота перекачивания определяется возможностями силовой установки, с которой работают скважинные насосы Grundfos.

Характеристики электродвигателя в плане мощностного потенциала можно выразить так: от 1550 до 2200 Вт в среднем. Соответственно, минимальный уровень мощности скорее будет уместен в составе бытовой частной инфраструктуры водоснабжения, а модели на 2000 Вт и более уже подойдут для решения трудоемких хозяйственных нужд – в рамках ирригационных мероприятий, к примеру. Впрочем, в одной системе может быть задействовано несколько насосов, поэтому конечный расчет мощности все же стоит производить, исходя из совокупного силового потенциала.

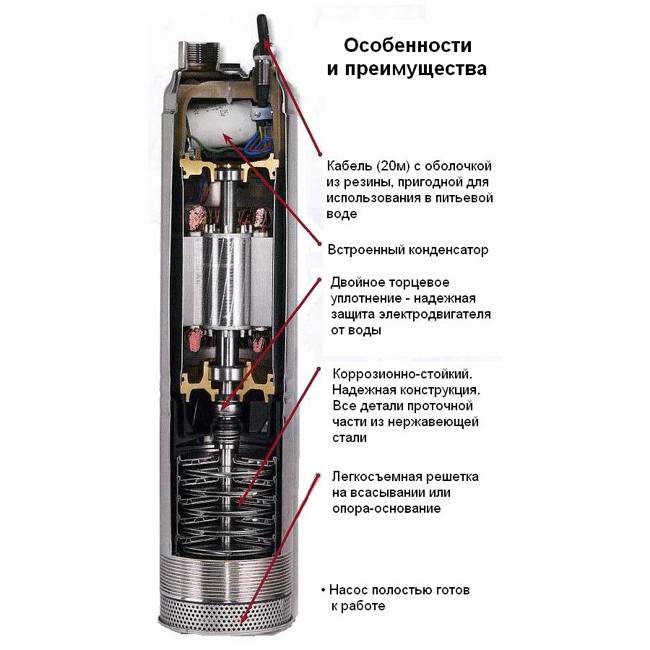

Общая информация о скважинных насосах Grundfos

Скважинное оборудование используется для подачи воды в бытовые и производственные системы водоснабжения, на ирригационные поля из скважин более 8 м, для понижения грунтовых вод, увеличения давления, пожаротушения. Они не предназначены для управления системами отопления, т. к. максимальная температура используемой жидкости достигает отметки +40…+60°С. Производитель для отопления рекомендует циркуляционные насосы серии UPS.

Водонапорные агрегаты сконструированы так, что могут перекачивать как очищенную от мелких взвесей и крупных частиц жидкость, так и зараженные или загрязненные грунтовые воды в местах расположения отходных свалок, складов с химикатами, гаражей, бензозаправочных колонок. Например, автоматические установки серии SP-NE, SPA-NE подходят для агрессивных водных горизонтов, т. к. обладают устойчивостью к воздействию масляных и химических растворов на водной основе.

Насосы бытового пользования покупают владельцы частных домов, загородных дач, коттеджных поселков, теплиц, садов и огородных участков, некрупные промышленные и сельскохозяйственные предприятия, нуждающиеся в большой водораздаче.

Напорные модули созданы по новейшим технологиям из качественных материалов, таких как коррозионно-стойкая сталь, композиты, поэтому отличаются длительным сроком эксплуатации. Погружной кабель выполнен из пищевой резины немецкого производства, подшипники — из керамики, высокопластичного фторкаучука или карбида вольфрама, наиболее устойчивого к абразивному износу.

https://www.youtube.com/watch?v=2ckLuBsscQ8

Производитель оборудовал устройство 1- или 3-фазным двигателем в зависимости от модификации, всасывающим фильтром и обратным клапаном, блокирующим возврат жидкости. Электромотор на постоянных магнитах имеет высокий КПД, низкую энергоемкость, увеличенный момент пуска и высокую мощность в разном диапазоне нагрузок.

Устройства оснащены защитными элементами, в числе которых:

1. Всасывающая спираль, препятствующая сухому ходу.
2. Упорные кольца для блокировки осевого смещения.
3. Термодатчик, автоматически останавливающий агрегат при перегревании.
4. Вмонтированная защита электродвигателя:
   • от перегрузки;
   • от нагревания;
   • от падения напряжения и перегрузки;
   • возможность эксплуатации при низком (150 В) или высоком (315 В) напряжении, токовых скачках и перепадах в сети.
5. Функция плавного пуска:
   • защита от гидроудара в системе;
   • препятствие износу.

Grundfos JP: обзор конструкции, достоинств и недостатков

Серия JP состоит из самовсасывающих агрегатов, одноступенчатого типа, с осевым «принимающим» и радиальным «отдающим» патрубком. Аспиратор в таком насосе встроенный и оснащен лопатками-направляющими, что обеспечивает улучшенное всасывание жидкости.

Все насосы из серии JP выполняются либо из металла (крышка и плита – стальные, фонарь – алюминиевый), либо из композитных материалов. Причем металлические насосы собираются из разрозненных деталей, а композитные – на основе монолитного блока.

Насос для полива от Grundfos JP

Впрочем, любые насосы из серии JP можно использовать и для тривиальной перекачки воды, и, в паре с гидроаккумулятором, для формирования системы автономного водоснабжения (насосная станция Grundfos JP 5 с 60-литровым накопителем). Ведь такие агрегаты рассчитаны на длительную эксплуатацию в «промышленном» режиме (по несколько часов в сутки в течение всего года).

К преимуществам агрегатов из этой серии следует отнести такие качества, как:

• Возможность «доставать» воду даже с 8-метровой глубины.
• Способность транспортировать даже сильно загазованную воду.
• Наличие у силовой установки – фирменного асинхронного электродвигателя компании Grundfos – собственной системы охлаждения (воздушный вентилятор и ребристый кожух).
• Возможность оснащать насосы как трехфазным, так и однофазным двигателем. Причем даже «бытовые» модели из серии JP оснащаются двигателем с блоком защиты от перегрева.

К недостаткам этой серии можно отнести среднюю производительность – до 4500 литров в час, что не позволяет отнести насосы JP даже к коммунальному сегменту рынка напорного оборудования, и относительно небольшую глубину погружения всасывающего шланга – 8 метров будет достаточно только при заборе жидкости из неглубокого колодца.

Установка и подключение насосов Grundfos

Перед установкой агрегата нужно проверить вертикальный уровень обсадной трубы и прокачать скважину.

Подготовить все необходимое оборудование:

• насос;
• обратный клапан;
• решетчатый фильтр;
• электрокабель со штекером;
• трос для подвеса механизма.

Последовательность монтажа:

Подсоединить питание привода.
Закрепить канат в проушинах, расположенных на корпусе прибора.
С помощью пластиковых хомутиков подвязать кабель к тросу.
На всасывающий патрубок смонтировать обратный клапан и фильтрующий элемент.
Опустить насос в скважину до касания дна выработки, а затем осторожно поднять его на высоту 0,7-1 м.
Другой конец троса подсоединить к оголовку источника.
Подключить блок управления, подать питание, проверить работу прибора.

После этого можно подсоединять напорную магистраль и дополнительное оборудование.

Особенности прокладки сетей водоснабжения

Монтаж водоснабжения и водоотведения может выполняться либо при закладке инженерной системы новостройки, либо при капитальной реконструкции объекта. Нужно учитывать:

• Источник, из которого будет поступать вода. Чаще всего системы водообеспечения проектируются на базе магистрального водопровода. Но иногда могут использоваться автономные источники (скважины или колодцы) с собственным насосным оборудованием.
• Потребности в водоснабжении. Чем выше расход воды, тем выше должна быть пропускная способность трубопроводов. Кроме того, в системах с большой нагрузкой целесообразна установка расширительных баков или резервуаров для создания запасов.
• Способа размещения труб. Там, где это возможно, прокладка выполняется открытым способом. Иногда же сеть приходится прокладывать скрыто, выполняя монтаж труб в штробах или за обшивкой.

Выводы: JP vs. MQ

Обе серии агрегатов компании Grundfos ориентированы на бытовой сегмент водоснабжения. Поэтому разделить модели по функциональной принадлежности невозможно, как и выбрать лучший вариант насоса.

Монтаж насоса от Grundfos

Ведь и JP, и MQ обладают практически одинаковыми преимуществами, и сходными техническими характеристиками. Однако JP – это очень хороший самовсасывающий насос, а MQ  это уже более сложный агрегат – полноценная насосная станция.

Но мощности насосных станций MQ будет достаточно лишь для обслуживания небольшого дома, а на базе JP, дополненной объемным накопителем и «умным» блоком управления, можно построить насосную станцию, питающую достаточно габаритное жилище.
