РАСЧЕТ КОЛИЧЕСТВА БЕТОНА НА ФУНДАМЕНТ
При строительстве дома необходимо иметь проект. Не обязательно это должен быть проект, сделанный профессиональным проектировщиком, в случае с самостоятельным строительством собственного дома это может быть свой план строительства. Так или иначе, еще до начала строительства необходимо представлять какие работы и в какой последовательности нужно выполнить, сколько на это уйдет строительных материалов, и самое главное, сколько все это будет стоить. Для этого нужно рассчитать расход стройматериалов, и в случае с заложением фундамента главный вопрос заключается в том, сколько нужно бетона на фундамент. Расход бетона измеряется в кубометрах, а не в тоннах, поэтому задача всего расчета бетона для фундамента заключается в определении объема фундамента.
Исходными данными для расчета количества бетона для заливки фундамента является тип фундамента (плитный, ленточный, столбчатый) и его конфигурация. Тип фундамента и параметры выбираются в зависимости от несущей способности грунта и нагрузки на фундамент. В одной из предыдущих статей приводился пример расчета нагрузки («Расчет нагрузки на фундамент и грунт») на фундамент от дома размером 6 м на 6м с одной внутренней стеной. В этой статье ниже приведены примеры расчета количества бетона для фундамента под тот же дом.
Для расчета плитного фундамента необходимо знать площадь и толщину плиты, наличие ребер жесткости и их размеры. В случае с ленточным фундаментом нужно знать глубину его заложения, ширину ленты и ее суммарную длину (периметр внешних стен и сумма длин внутренних перемычек под внутренними несущими стенами). Для расчета столбчатого фундамента нужно знать высоту столбиков, их диаметр и количество.
Расчет объема бетона на фундамент плитной конструкции
Мы говорим про монолитную плиту. Разбираясь, как рассчитать сколько нужно бетона на фундамент, выведите объем платформы, перемножив площадь (S) на толщину. Первая считается так: длина умножается на ширину. К примеру, если вы строите дом со сторонами 6 и 6 м, S равняется 36 м2. Минимальная толщина шара бетонного раствора – 10 см. Так сформируем формулу: 36х0,1=3,6 м3, узнав сколько бетона понадобится на заливку. Планируя более основательную двадцатисантиметровую конструкцию, подготовьте 7,2 м3 замеса и т.д.
Как рассчитать сколько кубов бетона нужно для плитной конструкции
Часто для повышения прочности площадки обустраивают ребра жесткости, располагая их в продольном и поперечном направлении. Они находятся в нижней части плиты, а верх ее остается ровным. Определяя, какую массу бетона надо приготовить для заливки углублений, подсчитайте их суммарную протяженность и S поперечного сечения.
Например, для выше рассмотренных габаритов при шаге 3 м будет предусмотрено 6 конструктивных выемок – 3 вдоль и 3 поперек. Длина каждой – 6 м, протяженность – 36 м. Высота (Н) ребер жесткости равняется обустраиваемому фундаменту. Сечение делается прямоугольным или трапециевидным. Ширина РЖ составит 0,8-1 от Н. Так S ребра 10-сантиметровой плиты составит: 0,1х0,08=0,008 м2.
Итоговый объем при перемножении на 36 м2 равен 0,288 м3. По приведенному примеру рассчитывается объем РЖ и для более внушительных плит. После два полученных показателя складываются. Так вы можете легко рассчитать сколько кубов бетона нужно для обустройства запланированного фундамента.
Как посчитать бетон для фундамента?
Количество материала можно посчитать вручную или с помощью специальных программ. Последний способ будет более точным, так как учитываются все детали: арматурное основание, марка бетона, конструкция фундамента и так далее.
Существует 3 вида оснований:
- ленточный – фундамент заливается в форме ленты. Оптимальный вариант в плане надежности, быстроты и экономичности изготовления.
- свайный – еще такое основание называют столбчатым. Прямоугольные или круглые колонны устанавливаются в землю по периметру и углам будущей постройки. Самый простой вариант фундамента
- монолитный – база в виде цельной бетонной плиты. Дорого, но надежно. При таком типе фундамента нагрузка на почву распределяется равномерно, поэтому его применяют на сложных грунтах.
Вычисления объема смеси для каждого вида имеет свои нюансы. Объем обозначают буквой «V», и он измеряется в м3 или кубометрах.
Как рассчитать сколько нужно кубов бетона на ленточный фундамент?
Фундамент является очень важным и дорогостоящим элементом здания. От того насколько правильно он построен (залит) зависит долговечность и прочность дома или хозяйственной постройки
а учитывая что в зависимости от конкретных условий стоимость ленточного фундамента может составить от 30 до 70 процентов стоимости строительства, очень важно правильно рассчитать сколько бетона понадобится для его возведения
При этом на конструкцию ленточного фундамента влияют следующие факторы:
- Рельеф земельного участка под постройку сооружения;
- Тип почвы;
- Глубина промерзания почвы. Влияет на величину пучения фундамента;
- Высота стояния грунтовых вод. Также влияет на величину пучения фундамента (линейного перемещения в зимнее время).
Простой способ расчета объема необходимого бетона
Итак, у вас готова траншея под фундамент, утрамбована «подушка» из щебня и песка, застелен полиэтилен и выставлена опалубка. Можно снимать окончательные размеры и приступать к вычислению необходимого объема бетона. Точный расчет нужен для того, чтобы сделать заливку за один раз: вы получите качественный монолитный бетон и не будете переплачивать за еще один рейс бетоновоза.
Следует с помощью маркера сделать отметки на опалубке, ориентируясь на лазерный уровень. Затем с помощью рулетки произвести замеры. Перед вычислениями для простоты расчетов следует разделить весь фундамент на прямоугольные параллелепипеды. Затем вычислить их объем путем перемножения длины, высоты и ширины. Сложить все результаты и получить искомое число. Чтобы учесть возможные потери при укладке, необходимо к рассчитанному объему добавить 10 процентов. Все! Теперь можно делать заявку и ожидать бетоновоз.
Какой состав бетонной смеси и как его рассчитать
Прежде чем производить расчет куба бетона на заливку фундамента, нужно определиться, какая марка бетона нужна. Так, зная кубатуру, можно легко подсчитать, сколько кг нужно цемента, песка или щебенки. При изготовлении бетона используют цемент марки М400. Он подойдет для фундамента под строительство дома из бруса. Существует таблица значений для получения различных марок бетона:
| Марка | Составляющие на куб бетона, кг или л | |||
|---|---|---|---|---|
| Цемент | Щебенка | Жидкость | Песок | |
| М 75 | 170 | 1053 | 210 | 945 |
| М 100 | 210 | 1080 | 210 | 870 |
| М 150 | 235 | 1080 | 210 | 855 |
| М 200 | 286 | 1080 | 210 | 795 |
| М 250 | 332 | 1080 | 215 | 750 |
| М 300 | 382 | 1080 | 220 | 705 |
Но материалы привозят обычно машинами, тогда проще будет сделать расчет частями:
- М 75 – 1 цемента +6 щебня + 5,4 песка+1,2 воды.
- М 100 – 1 цемента + 5 щебня + 4 песка + 1 воды.
- М 150 – 1 цемента + 4,6 щебня + 3,6 песка + 0,9 воды.
- М 200 – 1 цемента + 3,8 щебня + 2,8 песка + 0,7 воды.
- М 250 — 1 цемента + 3,3 щебня + 2,3 песка + 0.65 воды.
- М 300 – 1 цемента + 2,8 щебня+1,9 песка+0,6 воды.
Для удобства читателей предоставляем формулу, которая поможет рассчитать соотношение составляющих бетона для фундамента деревянного дома самостоятельно:
Цемент 10%+ Щебень 45%+ Песок 25%+ Вода 15%+ Воздух 5% = бетонная смесь
Расчет объема бетона на фундамент плитной конструкции
Мы говорим про монолитную плиту. Разбираясь, как рассчитать сколько нужно бетона на фундамент, выведите объем платформы, перемножив площадь (S) на толщину. Первая считается так: длина умножается на ширину. К примеру, если вы строите дом со сторонами 6 и 6 м, S равняется 36 м2. Минимальная толщина шара бетонного раствора – 10 см. Так сформируем формулу: 36х0,1=3,6 м3, узнав сколько бетона понадобится на заливку. Планируя более основательную двадцатисантиметровую конструкцию, подготовьте 7,2 м3 замеса и т.д.
Как рассчитать сколько кубов бетона нужно для плитной конструкции
Часто для повышения прочности площадки обустраивают ребра жесткости, располагая их в продольном и поперечном направлении. Они находятся в нижней части плиты, а верх ее остается ровным. Определяя, какую массу бетона надо приготовить для заливки углублений, подсчитайте их суммарную протяженность и S поперечного сечения.
Например, для выше рассмотренных габаритов при шаге 3 м будет предусмотрено 6 конструктивных выемок – 3 вдоль и 3 поперек. Длина каждой – 6 м, протяженность – 36 м. Высота (Н) ребер жесткости равняется обустраиваемому фундаменту. Сечение делается прямоугольным или трапециевидным. Ширина РЖ составит 0,8-1 от Н. Так S ребра 10-сантиметровой плиты составит: 0,1х0,08=0,008 м2.
Итоговый объем при перемножении на 36 м2 равен 0,288 м3. По приведенному примеру рассчитывается объем РЖ и для более внушительных плит. После два полученных показателя складываются. Так вы можете легко рассчитать сколько кубов бетона нужно для обустройства запланированного фундамента.
Как сделать расчет необходимого количества бетона вручную?
Если вы желаете сверить полученные данные с расчета кубатуры бетона калькулятором онлайн, то для этого нужно взять данные о площади комнаты для стяжки пола и умножить на желаемую толщину слоя.
Формула площади
Но на самом деле не все так просто, усложняющим обстоятельством в таком деле будет определение необходимой толщины стяжки, а ведь для разного типа построек она будет разной.
Особенности заключаются в предполагаемой нагрузке на пол, например, в жилых помещениях эти показатели – до 5 см, для прочности покрытия, а в нежилых – на половину меньше.
Таким образом, если площадь комнаты 20 м2, то при толщине 5 см итоговые цифры будут следующими: 20м2*0,05м=1 м3, вот сколько смеси понадобиться для стяжки пола.

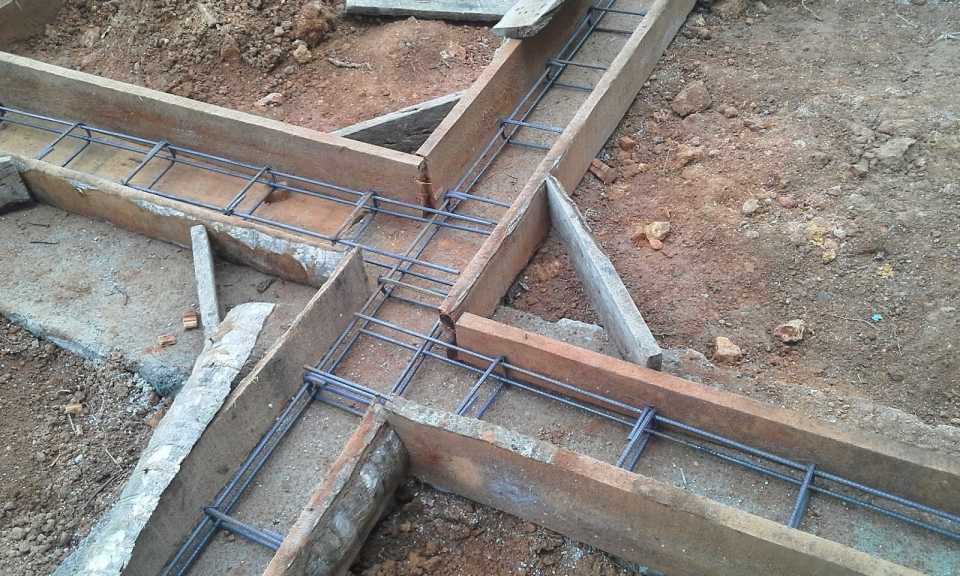

Определение объема ленточного фундамента
В целом посчитать количество бетона для заливки ленточного основания можно самостоятельно. Для этого необходимо знать высоту, ширину и длину ленты. Если фундамент имеет одинаковую ширину и высоту по всей длине, то можно воспользоваться простой геометрической формулой:
V = S*L.
В этой формуле буква «S» обозначает площадь сечения фундамента, которую можно рассчитать, умножив ширину фундамента на его высоту. Буква «L» обозначает общую длину бетонной ленты.
Для примера можно рассмотреть следующий вариант:
Ленточное основание под дом размером 10*8 метров имеет ширину 0,4 метра и высоту 0,8 метра. Вначале определяется площадь сечения фундамента:
Бетон для заливки ленточного фундамента
S = 0,4*0,8= 0,32 м2.
Далее высчитывают общую длину бетонной ленты, которая равна периметру дома:
L = (10+8)*2 = 36 метров.
Теперь можно смело рассчитать объем ленточного основания с одинаковым сечением по всей длине:
V = 0,32*36 = 11,52 м3.
Следовательно, для заливки фундамента ленточного типа под дом размером 10*8 необходимо около 12 кубических метров бетонного раствора.
Если фундамент имеет разную ширину на отдельных участках, то расчет ведется отдельно для каждого участка, затем полученные значения суммируют.
Также важно учесть те части фундамента, которые располагаются под всеми несущими перегородками, рассчитать их объем и добавить к общему результату
Назначение калькулятора
Калькулятор онлайн расчёта ленточных фундаментов предназначен для точных подсчётов размеров основания, объёма требуемого для заливки бетона, количества и сечения нужной арматуры, гидроизоляционного материала, а также опалубки, необходимой для возведения фундаментов данного типа. Тип основания и его параметры должны соответствовать утверждённому проекту, в котором учитывается тип грунта, на котором ведётся строительство, уровень подземных вод и промерзания почвы зимой
Важно учесть массу возводимой постройки и давление, которое создаётся ею на общий периметр фундамента. Данные расчёты производятся в соответствии с ГОСТ 13580-85«Плиты железобетонные ленточных фундаментов
Технические условия» и СНиП 52-01-2003.
Способы расчёта количества бетона для ленточного, плиточного и столбчатого фундамента
Проект нужен при строительстве любого дома. Он не обязательно должен быть профессиональным, то есть выполненным специалистом строительной или проектной организации. Эти расчёты можно выполнить и самостоятельно хотя-бы для того, чтобы достаточно точно представлять количество бетона в кубометрах, необходимое для заливки фундамента. Ведь это важнейший расчёт, правильность которого позволит избежать, например, перерасхода строительного материала, а значит и сэкономить.
Исходные данные, которые потребуются для определения количества бетона, необходимого для заливки фундамента, будут следующие:
- тип фундамента, определяемый в зависимости от таких характеристик, как нагрузка на него (зависит от материала стен: кирпич и пеноблоки имеют разный вес) и несущая способность грунта;
- конфигурация фундамента, т. е. его размеры и геометрия.
Какую марку бетона использовать для ленточного фундамента?
Как основа любого здания фундамент несет общую нагрузку, поэтому прочность используемого для его заливки бетона очень важна. Для сооружения малоэтажных построек используют ленточную конструкцию. Ниже рассмотрены требования к составу и марке бетонного раствора.
Что такое ленточный фундамент?
Под ленточным фундаментом подразумевают железобетонную полосную конструкцию, уложенную по периметру здания. Для обеспечения одинаковой формы поперечного сечения лента закладывается под все стены внутри и снаружи. При сооружении основ под здания со стенами и перекрытиями из кирпича, бетона, камня отдают предпочтение ленточному фундаменту. Такая конструкция подходит для строительства подвала или гаражной постройки. Технология проста, но отличается трудоемкостью и большим расходом стройматериала.
Глубина ленточной конструкции должна быть на расстоянии 20—70 см от точки промерзания почвы. К пределам толщины особых требований нет. Этот параметр подбирают в зависимости от толщины стеновой кладки, вида строительного материала, нагрузки здания.
От чего зависит выбор класса прочности бетона?
Основная характеристика бетона — прочность. По этому параметру сухие бетонные смеси классифицируются на классы и марки. С увеличением прочности повышается марка и классность бетона. Марка бетона для ленточного фундамента определяется:
- уровнем грунтовых вод;
- типом почвы;
- массой будущего дома;
- этажностью конструкции;
- отсутствием или наличием подвала;
- климатическими особенностями.
Какую сортность бетонной смеси выбрать для основы здания ленточной конструкции?
На основе нескольких параметров выбирают, какой класс прочности сухой смеси необходим, какая нужна глубина и геометрия основы здания:
- Дома из кирпича с двумя и более этажами строятся на ленточном фундаменте из бетона М400 при слабоглинистых грунтах. Пучинистые почвы предполагают использование М400.
- Легкие одноэтажные конструкции из пеноблоков можно возводить на основе из бетонной смеси М100. На глинистом грунте лучше М350.
- Для деревянных конструкций подходит М150 или М200 с параметрами прочности 12,5 и 15, соответственно. На 300-й строят здания из бруса при пучинистой почве.
Чаще применяется бетон М400 для кладки ленточных конструкций под постройки из любых стройматериалов. Примеры использования других марок:
- 100-я марка рекомендуется для сооружения подушки при закладке глубокой основы, стяжки пола;
- М200 используется под неглубокие основы при устойчивых грунтах, для заливки подвалов и площадок;
- 250-я марка больше подходит для сооружения ленточно-столбчатых структур, лестниц;
- на бетоне М300 возводятся ленточные фундаменты, когда почвы влажные;
- 400-я марка используется для сооружения фундаментов, эксплуатируемых в тяжелых условиях и при абсолютной влажности;
- М500 рекомендуется к применению в качестве присадки.
Полезные советы
При сооружении ленточной структуры есть нюансы, которые нужно знать и учитывать:
- При близком залегании грунтовых вод применяют марку не ниже М300 с большим содержанием связующего вещества.
- Повысить надежность конструкции можно с помощью армирования. Рекомендуется рифленые стальные пруты с диаметром более 1,2 см.
- При армировании прутами меньшей величины, чем длина одной стороны фундамента, нужен нахлест в 15 раз больше диаметра самого прута. Например, арматуры сечением 1,4 см нахлест будет составлять 1,4 см * 15 = 2,1 см.
- Общая площадь сечения армированной зоны должна составлять 0,1% сечения основы здания.
- Закладка бетоном ленточной конструкции осуществляется в один прием, особенно при использовании низких сортов бетонной смеси.
- При высокой температуре окружающей среды на стройплощадке залитую опалубку следует прибросать опилками или укрыть мешковиной. В течение недели поверхность кладки нужно поливать водой, что позволит избежать растрескивания.
- Лучше заливать конструкцию осенью, когда температура застывания бетона оптимальна. При 10 0С маркам М100—250 свойственно застывание в течение 6 дней, М300—400 — 4 дня.
- Схватываемость бетона напрямую зависит от его сортности, следовательно, прочности. Высокими марками заливаются в ленточный фундамент в течение одного дня, поэтому рекомендуется использовать спецтехнику: бетононасос, бетономешалки, виброуплотнители.
Сооружения надежного частного дома начинается с качественно заложенных лент в его основе. Прочность может гарантировать использование высокосортного бетона, к выбору которого следует подойти серьезно и вдумчиво.
Расчёт расхода материала для плитного фундамента
Если по всей площади будущей постройки заливается монолитная фундаментная плита, расчёт ещё проще. Вам нужно умножить площадь на толщину плиты. Например, у вас запланировано строительство дома 6х6 метров. Соответственно, площадь плитного фундамента – 36 м.
По стандартам толщина заливки не может быть меньше 10 см. Если это так, то умножаем 36 х 0,1, и получаем объём 3,6 куб. метров. Однако эти вычисления не учитывают наличие продольных и поперечных ребер жесткости, которые делают на нижней поверхности для защиты от деформации.
Следовательно, нужно знать площадь поперечного сечения для каждого ребра и площадь их поперечного сечения. В среднем высота каждого ребра такая же, как толщина самой плиты, а ширина – 80/100% от высоты. Форма может быть трапециевидной или прямоугольной.
Предположим, что у вас рёбра сделаны по 3 вдоль и столько же поперёк. Итого, если плита у нас 10 см, то площадь поперечного сечения в среднем составит 0,008 кв. метров, объём 0,288 м3.
Как рассчитать объем бетона на фундамент
Расчеты для плитного фундамента
- Работаем со столбчатым фундаментом
- Ленточный фундамент
- Выравнивание пола
- Заливка лунок под забор
Планируя строительные работы, особое внимание уделяйте расчетному этапу. Это позволит закупить компоненты, исключая вероятность последующей их нехватки или наоборот, образования ненужных остатков
Справиться с поставленной задачей просто. Но иногда возникают затруднения, в частности, относительно того, как сделать расчет кубатуры бетона для фундамента. Это не удивительно, ведь он должен заливаться равномерно, чтобы после мог хорошо просохнуть. От этого зависит прочность опоры, ее надежность и долговечность.
Приведенные критерии гарантируют добротность постройки, исключают ее деформацию и растрескивание стен в результате перекоса, что может случиться при неравномерном проседании основы. Тут потребуется помощь. Главный критерий – тип основания. От него будут зависеть тонкости расчетов.
Общие сведения
Для расчета ленточного фундамента нужны длина, высота и ширина
При решении вопроса о предпочтительном типе основания предварительно необходимо узнать, какими эксплуатационными характеристиками обладает грунт в данной местности. Строительство здания без предварительного изучения почвы чревато преждевременным выходом его из эксплуатации. Перед тем как рассчитать куб бетона для фундамента, проектируют его конфигурацию с учетом:
- характеристик почвы (состав, подвижность, размер частиц, уровень пролегания вод, склонность к пучению);
- глубины вымерзания грунта;
- конструкции возводимого здания.
По результатам изучения грунта нужно определить, сможет ли он нести проектную нагрузку. К примеру, если почва отличается пучинистостью, на ней нельзя обустраивать мелкозаглубленную ленточную конструкцию. Если нужно, в планируемые габариты основания вносятся изменения. Их значения и схема армирования определяют, сколько нужно бетона на фундамент. Эти данные подставляют в расчетное выражение и получают искомый результат.
Что еще нужно учитывать при расчете количества бетона
Стоит понимать, что количество бетонной смеси, которое было рассчитано по указанной выше формуле, абсолютно не учитывает следующие варианты неизбежных потерь:
- Потери при транспортировке бетона,
- Потери при заливке и уплотнении бетонной смеси,
- Утечка бетона в зазоры,
- Впитывание смеси и водного раствора в деревянный каркас опалубки будущего дома.
В тоже время, конструкция ленточного фундамента состоит не только из бетона, а еще и из металлической арматуры. В результате полезный объем ленты уменьшается, что, в свою очередь, компенсирует все возникающие потери. Посмотрите видео, как правильно рассчитать количество бетона.
Однако при строительстве ленточного фундамента строители на практике не используют значения, полученные по формуле в чистом виде, а корректируют их по следующим правилам:
- При возникновении дробного числа его округляют в сторону увеличения,
- Готовое по расчету значение нужно увеличить на 1,8-2%.
Расчёт плитного фундамента
Этот вид фундаментов используется в России сравнительно недавно. Традиционными у нас всегда считались ленточное и свайное основания. По большому счёту плитный фундамент – это армированная плита, отлитая непосредственно на месте строительства. Второе название этого вида основы – плавающий фундамент.
При всевозможных подвижках грунта фундамент «играет» вместе со строением без вреда для последнего, так как плита всегда остается цельной и монолитной.
Расчёт объёма плитного фундамента несложен.
Его объём определяет формула:
V=H*S*k ус*k ,где
V – объём фундамента, м3;
Н – высота (толщина) плиты, м;
S – площадь поверхности фундамента, м2;
kус – коэффициент усадки бетона, в расчетах принимается равным 1,1;
kоп – коэффициент расширения опалубки, для плитных фундаментов он небольшой и принимается равным 1,05 для заводских щитовых опалубок и 1,1 для деревянных кустарного производства.
И если с высотой фундамента (толщиной плиты) всё ясно, то о площади поверхности следует сказать особо.
В случае, когда основание здания – обычный геометрический прямоугольник, его площадь находится простым перемножением длины на ширину:
S=a*b, где
S – площадь поверхности фундамента, м2;
a – длина фундамента, м;
b – ширина, м.
Фундамент здания может иметь и боле сложную форму, например, состоять из нескольких прямоугольников.
Такую плиту визуально разбивают на отдельные прямоугольники, рассчитывают площадь каждого, результаты суммируют.
Расчет бетонной смеси по компонентам
Первое, что необходимо для расчета бетонной смеси, знать расход конкретной марки цемента на 1 м³ бетона. В следующей таблице эти данные представлены:
| Расход цемента в кг. для приготовления 1 м³ бетона | ||
| Марка бетона | Цемент М 400 | Цемент М 500 |
| М 100 | 173 | 158 |
| М 150 | 214 | 191 |
| М 200 | 255 | 224 |
| М 250 | 296 | 257 |
| М 300 | 337 | 291 |
| М 400 | 419 | 357 |
На следующем этапе выбирается нужная пропорция основных компонентов бетонной смеси.
Таблица. Пропорции соотношения компонентов (цемент, песок, щебень):
| Марка бетона | Марка цемента | |
| М 400 | М 500 | |
| Соотношение пропорций по весу (цемент : песок : щебень) | ||
| М 100 | 1 : 4,6 : 7,0 | 1 : 5,8 : 8,1 |
| М 150 | 1 : 3,5 : 5,7 | 1 : 4,5 : 6,6 |
| М 200 | 1 : 2,8 : 4,8 | 1 : 3,5 : 5,6 |
| М 250 | 1 : 2,1 : 3,9 | 1 : 2,6 : 4,5 |
| М 300 | 1 : 1,9 : 3,7 | 1 : 2,4 : 4,3 |
| М 400 | 1 : 1,2 : 2,7 | 1 : 1,6 : 3,2 |
Почти все компоненты рассмотрены. Осталось определится с водой. Количество воды обычно выражается в частях от веса цемента. Например, если для состава бетона с 25 кг содержанием цемента требуется 12,5 л воды, то водоцементное отношение В/Ц = 12,5 ⁄ 25 = 0,5.
Значения воды/цемента (В/Ц) для бетона, замешанного на гравии (если вместо гравия применять щебень, то к найденному значению В/Ц следует прибавить 0,05):
| Марка цемента | Срок твердения различных марок бетона | |||||||
| за 14 суток | за 28 суток | |||||||
| 100 | 150 | 100 | 150 | 200 | 250 | 300 | 400 | |
| 300 | 0,65 | 0,60 | 0,75 | 0,65 | 0,55 | 0,50 | 0,40 | |
| 400 | 0,75 | 0,65 | 0,85 | 0,75 | 0,63 | 0,56 | 0,50 | 0,40 |
| 500 | 0,85 | 0,75 | 0,85 | 0,71 | 0,64 | 0,60 | 0,46 | |
| 600 | 0,90 | 0,80 | 0,95 | 0,75 | 0,68 | 0,63 | 0,50 |
В качестве закрепления материала просчитаем требуемое количество компонентов для бетонной смеси М 200, изготовленной из цемента марки М 400:
- Первое, что нам известно исходя из таблиц, что для 1 м³ бетона потребуется 255 кг цемента М 400.
- Следующая таблица дает соотношение цемент : песок : щебень = 1 : 2,8 : 4,8. 255 × 2,8 = 714 кг (требуемое количество песка на 1 м³ бетона). 255 × 4,8 = 1224 кг (требуемое количество щебня на 1 м³ бетона).
- Водоцементное соотношение исходя из таблицы В/Ц = 0,63 + 0,05 = 0,68. Умножаем массу цемента на данное отношение и получаем требуемое количество воды. 255 × 0,68 = 173,4 литра воды потребуется.

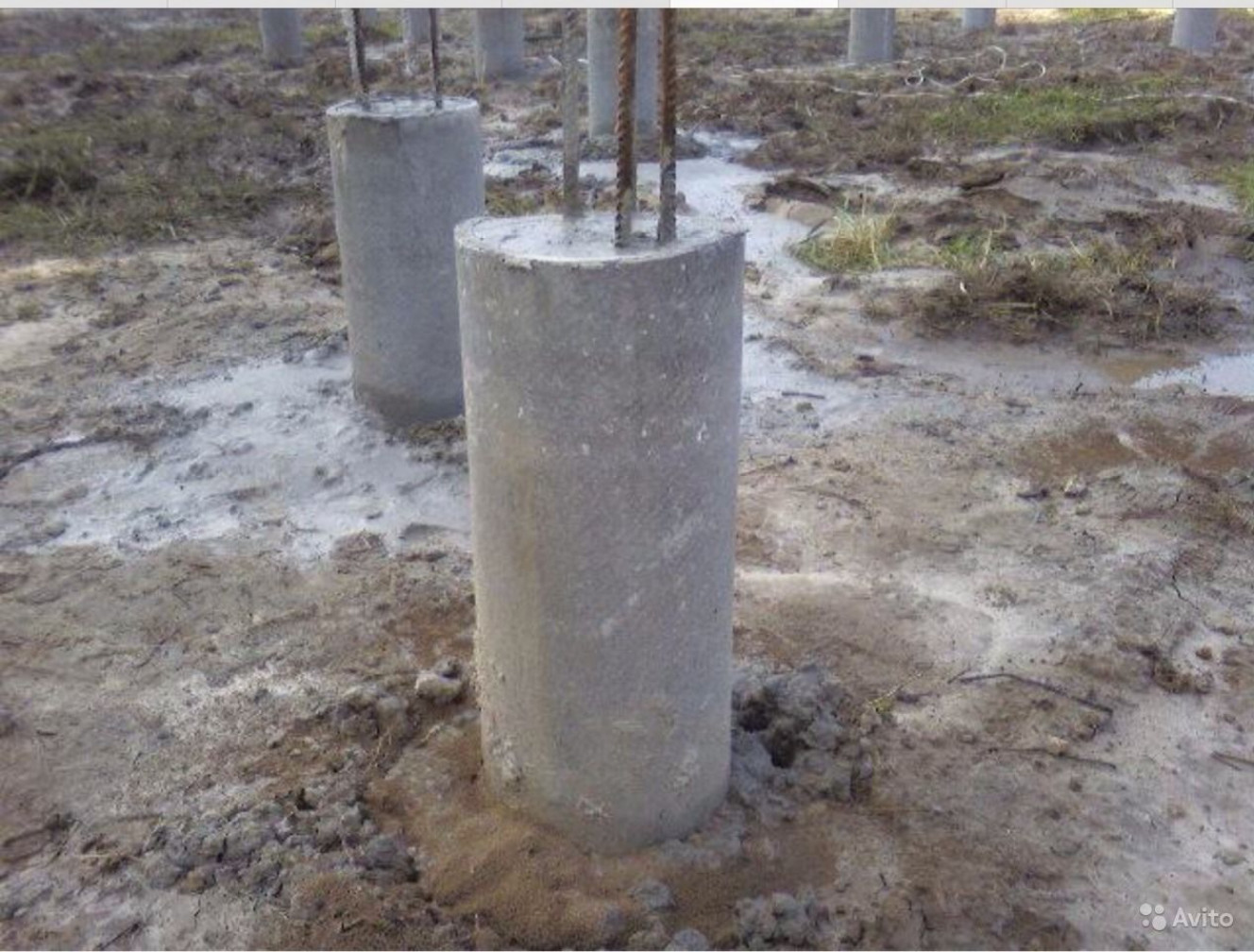

Свайный фундамент
Наиболее простая конструкция для подсчета необходимого объема бетона. Чтобы рассчитать объем бетона, следует определить объем каждой отдельной сваи и умножить ее на количество свай в основании. Сваи чаще всего представляют собой заглубленные в грунт трубы, которые затем заливают бетоном.
Пример 2.
Исходные данные:
- Количество свай – 30 штук;
- Диаметр сваи – 0,2 м;
- Глубина заглубления (заливки) 2,0 м.
Расчет:
Определяем площадь сечения одной сваи, и умножив ее на глубину, получаем объем бетона, необходимый для устройства одной сваи. В расчетах 3,14 – константа «Пи», 0,1 – радиус сваи, 2,0 – глубина заливки в м.
3,14 х 0,1 х 0,1 х 2,0 = 0, 0628 м²
Всего на заливку 30 свай пойдет:
0, 0628 х 30 = 1,88 м³ бетонной смеси.
Если сечение свай прямоугольное, то объем сваи определяется произведением длин сторон на глубину заливки.
https://youtube.com/watch?v=lwqyOqDHOIs
На что обращать внимание при устройстве фундамента
В отдельных случаях стоимость устройства фундаментного основания достигает трети стоимости всего строительства, поэтому стремление некоторых застройщиков сэкономить оборачивается печальными последствиями. Существуют также ошибки из-за неопытности и нерадивости исполнителей. Кратко перечислим то, чего нельзя допустить при устройстве фундамента:
1. Несоответствие конструкции основания типу грунта на участке застройки. Ленточные фундаменты, в частности, устраиваются на стабильных сухих грунтах. На обводненных грунтах предпочтительны свайные или плитные конструкции. Если нет проектного решения, рекомендовать тип фундамента должны специалисты.
Трещины стены от осадки основания
2. Неправильное устройство подошвы под ленточный фундамент. Нередко подошва устраивается небрежно, т.к. недобросовестные строители не считают нужным тщательно выполнять работы, результат которых сложно проконтролировать. В результате распределение нагрузки на подошву оказывается неравномерным, фундамент «ползет» — в нем, а затем в построенном здании появляются трещины.
3. Неверная установка опалубки и, как следствие, недостаточный внешний слой бетона для того, чтобы гарантированно закрыть арматурный каркас, коррозия арматуры. Ненадежное крепление опалубки.
4. Отсутствие расчета куба бетона. Такой расчет нужно сделать при самостоятельной заливке. Поскольку составляющие бетона имеют разные свойства, рассчитать куб бетона следует для того, чтобы точно определить объем материалов для устройства фундамента.
5. Неточное соблюдение геометрии конструкции. Неровные углы в комнатах – не самая большая неприятность, которая может быть следствием нарушений формы. Следствием такой ошибки может быть, например, нехватка длины плит для устройства перекрытия.
6. Отсутствие арматуры или «экономия» на диаметрах и количестве грозит тем, что фундамент не выдержит нагрузку.
7. Неправильная перевязка (или ее отсутствие) фундаментных блоков при устройстве сборных типов фундаментов.
Возводим ограждение собственного участка
Если вы решили строить забор, делать это при помощи металлических труб, углубленных в лунку, залитую бетоном, здесь также надо провести соответствующие подсчеты, чтобы определиться с объемной долей составляющих.
Разбираясь, как сделать расчет бетона в лунку, изначально определим ее вместимость. Она имеет форму цилиндра, соответственно, понадобится перемножить высоту лунки и S сечения (радиус, умноженный на постоянную величину 3,14). Так мы узнаем кубатуру, что потребуется для заполнения углубления. Но, учитывайте, что внутри него будет находиться металлическая труба.
Ее объем, опускаемый в лунку, считается по той же формуле, только за высоту берется длина углубляемой части трубы. Теперь из большего показателя вычитаем меньший, получив интересующую нас цифру. Особо сложных вычислений проводить не пришлось. Теперь можно приобретать материал, планировать и осуществлять работы.
Помните, что бетонный раствор готовится с применением песка. Отличается только соотношение компонентов. Чем меньше разрыхлителя, тем прочнее затвердевшее основание. Покупайте сыпучий разрыхлитель средней фракции, обеспечивая его хорошую адгезию с другими составляющими.
Расчёт расхода бетона для ленточных фундаментов
Предположим, что у вас лёгкая одноэтажная постройка, и вы делаете под неё простой ленточный фундамент. Чтобы определить количество бетона для его обустройства, вам нужны следующие данные:
Периметр стен, общая длина всего фундамента.
Глубина, на которой ведётся закладка
Также нужно знать, на сколько сантиметров фундамент будет выступать над поверхностью грунта.
Наконец, важно определить точную ширину фундамента.. Допустим, у нас есть основание ленточного типа тридцатиметровой длины с равной шириной по всему периметру – 40 см и высотой 1,9 метра
Расход рассчитываем 30х0,4х1,9. Получаем 22,8 кубических метра бетона
Допустим, у нас есть основание ленточного типа тридцатиметровой длины с равной шириной по всему периметру – 40 см и высотой 1,9 метра. Расход рассчитываем 30х0,4х1,9. Получаем 22,8 кубических метра бетона.
