Основные формы скатных кровель и их применение

Чем кровля выделяется от крыши

Кровля (в классическом осознании) — часть системы строения, какая обеспечюет его защиту от различных типов осадков атмосферы, бережет тепло или оберегает от перегрева. Другими словами это вся верхняя система строения. Для нынешнего каменного строения с плоской системой — это части перекрытия, тепло- и гидрозащита. Выход, ограждения, каналы вентиляции и их защита, крепежные элементы антенн, воронки для выпуска ливневых стоков также считаются компонентами кровли. По поводу принадлежности люка с замком, который навешивает ЖЭС, чтоб на кровлю не лазили, общего суждения нет. Для дома с наклонной (скатной) системой в это понятие входит несущая система стропил или фермы, материал для утепления, гидро- и ветроизоляция, трубы, флюгеры и крыша.

Вообще-то, с точки зрения советской ремонтной науки, кровля — понятие дореволюционное и безграмотное, и обязан использоваться только современный термин «покрытие». Но в реальности даже строители и профессиональные проектировщики редко его применяют. Вполне можно, ввиду допустимости двойственного объяснения. Частично определение «покрытие» прижилось в отношении систем с несущей железобетонной или железной основой, в основном плоских. А именовать «покрытием» часть сверху собора Василия Блаженного или кровлю сельской избы не придет в голову ни одному архитектору, хотя и обучали их «правильно».

Крыша — это только оболочка, оберегающая покрытие от воздействий атмосферы. Несущие обязанности крыша не делает. Другими словами части перекрытия, система стропил, балки, материал для утепления к крыша не относятся. Зачастую в ее состав включают несущую подготовку крыши: каркас из рамы, настил, стяжку. Настилаемый на поверхность которая приготовлена материал: советские рубероид и шифер, простонародный русско-французский ондулин , волшебную германскую черепицу и новорусскую медь называют покрытием для крыши.

Мансардные крыши

Под мансардными крышами обычно подразумеваются «ломаные» двухскатные конструкции. В этом случае каждый скат состоит из двух частей, расположенных под разными углами, причем нижняя монтируется почти вертикально. Особенность стропильной системы состоит в том, что она позволяет расширить полезное пространство чердачного помещения, как бы продолжив стены дома вверх.

Финансовые вложения в систему такого типа на 25-30% выше, чем на монтаж щипцовой крыши, но выигрыш в плане функциональности постройки значительно больше, поскольку практически добавляется полноценный жилой этаж.

А в сравнении с возведением полноценного двухэтажного дома можно заметно сэкономить, поскольку монтаж и утепление кровельной системы обойдется намного дешевле обустройства усиленного фундамента и возведения стен второго этажа.

Мансардная крыша

При обустройстве такой кровли важно учитывать следующие моменты:

• утепление мансарды позволит снизить теплопотери нижних помещений дома, но подкровельное пространство нуждается в качественной вентиляции, так как неизбежно использование паронепроницаемых материалов (теплоизолятора из вспененного полимера или специальной мембраны, защищающей минеральную вату от влаги);
• если в скаты кровли врезать окна, можно обеспечить качественное дневное освещение;
• при использовании специальной мебели, можно максимально задействовать пространство в «мертвых» зонах между вертикальными стенами помещения и скатами.

Уклон кровельных скатов

В том случае, если угол наклона кровельных скатов будет более 50 градусов, то снежные массы не смогут на ней задержаться. Соответственно это будет способствовать снижению общей весовой нагрузки на стропильную систему. Поэтому элементы стропильной системы такой крыши могут иметь меньшее сечение, чем кровли с более пологими скатами.

Из всего вышесказанного можно сделать вывод, что чем более крутыми скатами будет обладать крыша, тем меньшего сечения элементы можно использовать для ее возведения.

Но при этом не стоит забывать, что такая кровля будет обладать низкой устойчивостью к ветровым нагрузкам, а, следовательно, ее возведение недопустимо в районах, в которых постоянно дуют сильные ветры.

Не менее важным является и долговечность материала, из которого изготавливается конструкция

Очень важно, чтобы период эксплуатации крыши равнялся долговечности дома. Например, если эксплуатационный срок дома достигает ста лет, то очень важно, чтобы крыша могла прослужить не меньше

Каркас кровли должен обладать достаточным запасом прочности, а также иметь высокие несущие способности, так как ему придется подвергаться воздействию временных и постоянных нагрузок.

При возведении жилых строений очень важными являются теплоизоляционные характеристики кровельной конструкции: чем меньше теплопроводность , тем более комфортной будет температура в комнатах в доме и тем меньше утечек тепла в холодное время года.

Правильно возведенная и обустроенная скатная крыша станет не только надежной защитой любого жилища, но и его основным украшением.

Это может пригодиться:

• Какой кровельный материал лучше
• Монтаж дымохода из нержавеющей стали
• Конструкция крыши

Виды кровельного покрытия

1. Металлическая кровля (оцинкованная сталь, металлочерепица, профнастил) отличается прочностью, долговечностью, высокой несущей способностью.
2. Мягкие кровельные материалы (битум, мембрана) используются для крыш сложной формы. Дешевая и эластичная черепица способна принимать любую форму.
3. Керамическая черепица (классика) отличается высокой термоизоляцией и прекрасным внешним видом. Черепица достаточно тяжелая, поэтому ее ставят на скаты с крутым уклоном.

Самые надежные материалы не могут стоить дешево, однако в будущем именно качество крыши позволит серьезно экономить на ее ремонте.

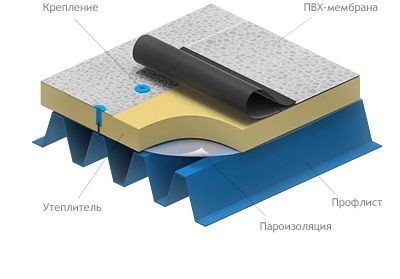

Гидроизоляционное покрытие плоских кровель

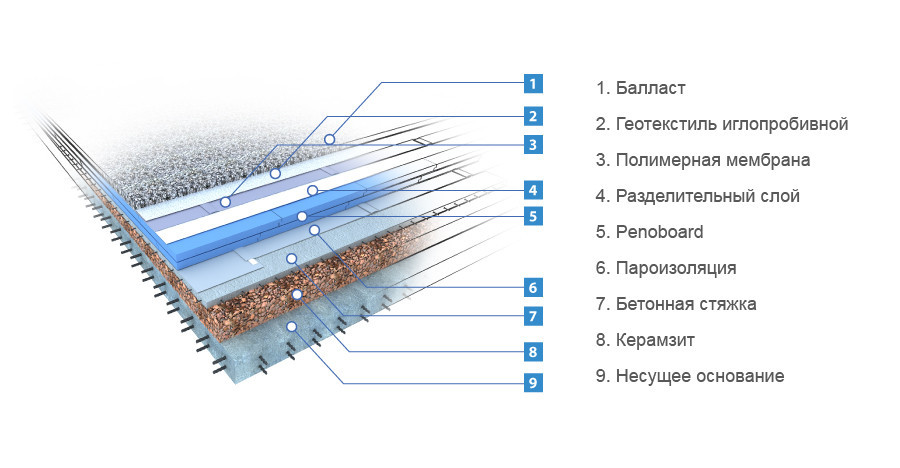

Структура гидроизоляции плоской кровли на бетоном перекрытии.

Среди разновидностей гидроизоляционного покрытия плоской кровли можно выделить мембранную систему. ПВХ-мембрана производится из пластицированного поливинилхлорида и ряда других компонентов, уменьшающих горючесть материала, защищающих его от ультрафиолета и окисления при высоких температурах окружающей среды. Состоит она из двух слоев: верхний содержит красители, которые придают ему светлый цвет, отражающий солнечные лучи, а также антипирены, стабилизаторы, пластификаторы и наполнитель. Нижний слой более темный, без содержания антипиренов и стабилизаторов. Чтобы мембрана была прочнее, она армируется стеклохолстом или сеткой из полиэстера.

Для покрытия кровли ПВХ-мембраной используются следующие инструменты и оборудование:

1. Сварочный автомат для соединения швов полотнищ.
2. Фен сварочный ручной (используется при сварке соединений мембраны в труднодоступных местах, на примыканиях).
3. Дрель электрическая, если нужно вкручивать саморезы или другой крепеж для закрепления мембраны.
4. Перфоратор (для механического крепления мембраны, если основанием крыши является цементно-песочная стяжка).
5. Строительный пистолет, используемый для монтажа мембраны в условиях работы на высоте с веревок или лесов, поскольку в таком случае работа перфоратором нецелесообразна.
6. Электрические удлинители для сварочного автомата.
7. Расходные и вспомогательные материалы (строительный нож, перчатки, отвертка и т.д.).

Технология крепления ПВХ-мембраны может осуществляться несколькими способами: теплосварным, клеевым, балластным и механическим.

Схема укладки мембраны.

Теплосварной способ соединения полотен производится с помощью сварочного аппарата, который выдает струю воздуха с нагревом 400-600 градусов. Рекомендуемая ширина сварочного шва от 20 до 100 мм.

Достоинства: высококачественная герметичная поверхность кровли, УФ-лучи не воздействуют на сварные швы.

Недостатки: сложность процесса, которую надо доверять только специалистам.

Применяются специальные клеевые смеси, которые наносят на полотно. Для экономии денежных средств, можно производить соединение клеевым составом только в самых ключевых местах (периметр кровли, места примыканий мембраны к дымоходам, внутридомовым ливнестокам и другим выступающим местам).

Кровельная мембрана, применяемая в качестве гидроизоляции, надежно защищается от воздействия ультрафиолета, высоких и низких температур балластом из гравия.

Достоинства: клеевая технология монтажа ПВХ-мембран на устройство кровли хороша для крыш со сложной конструкцией.

Недостатки: вероятность некачественно склеенного шва, высокая стоимость клеевой смеси.

Балластный тип монтажа полотен ПВХ-мембраны является самым легким, допустим при уклоне крыши до 15 градусов. Технология крепления состоит из следующих этапов:

1. Равномерная укладка мембран на поверхность крыши, крепление по периметру в местах примыкания к вертикальным элементам сваркой или клеем.
2. Укладка балласта (щебень, гравий или галька средней фракции) весом от 50 кг/м2.
3. Защита мембранного материала матами или нетканым полотном от механических повреждений (действие производится перед насыпью балласта, если он имеет острые края).

Достоинства: простой и экономичный монтаж.

Недостатки: кровля должна быть крепкой, чтобы выдержать вес балласта.

Технология механического монтажа мембраны подразумевает присоединение полотен к основанию крыши крепежными элементами – саморезами с пластиковым зонтом. Их вкручивание происходит в зонах наложения одного полотна мембраны на другое с шагом 200 мм. По периметру крыши к выступающим элементам мембрана крепится краевыми рейками.

Какие бывают крыши?

В индивидуальном строительстве используются различные типы крыш, причем выбор обусловлен различными факторами, включая:

• декоративные качества и соответствие выбранному стилю постройки;
• архитектурное решение дома (в том числе геометрическая форма коробки, наличие внутренних несущих стен и т.д.);
• климатические особенности региона строительства;
• уровень сложности монтажа;
• нагрузка на стеновые конструкции и фундамент;
• использование тех или иных кровельных материалов;
• возможность утепления конструкции и т.д.

Основные типы крыш

По конструктивному исполнению крыши можно разделить на два вида:

• Чердачные крыши – с перекрытием на уровне верхней части стен, которое отделяет пространство под кровлей от помещений, расположенных внизу. Это классический вариант для холодного климата, поскольку перекрытие можно утеплить, чтобы снизить теплопотери дома. Кроме того, пространство под кровлей подходит для использования в качестве дополнительного хозяйственного помещения или превращения его в жилое (для этого требуется утеплить кровельную систему).
• Бесчердачные (совмещенные) крыши – дополнительное потолочное перекрытие отсутствует, потолком нижнего этажа служит сама кровельная конструкция, плоская или скатная. Больше подходит для теплого климата, так как в суровых климатических условиях сложнее предотвратить потери тепла через такую крышу.

Чердачная крыша

• плоские;
• скатные.

В свою очередь, скатные виды крыш по конструкции бывают:

• односкатными;
• щипцовыми (двухскатными);
• мансардными (ломаные щипцовые крыши);
• шатровыми;
• вальмовыми и полувальмовыми;
• многощипцовыми;
• конусными;
• купольными;
• комбинированными;
• свободных очертаний.

Каждый тип крыши имеет свои преимущества и недостатки, эксплуатационные особенности. Рассмотрим их подробнее.

Мансардная крыша или ломаная

Также относится к двускатным крышам, имеющим ломаные линии скатов. Такие изломы увеличивают площадь и объём чердака, который принято называть мансардой. Пятиугольная форма фронтонов мансардных крыш привлекает взгляд почти всех прохожих. Возвести такую крышу не очень сложно. Однако, при строительстве вы, вряд ли, обойдетесь без утепления вашей мансарды.

Затраты на крышу составляют примерно от15 до 20% от суммы общих расходов на возведение всего дома. Создание мансарды под крышей – это самый экономный вариант получения дополнительных помещений. Поэтому бывает очень уместно слегка увеличить расходы на мансарду, которая даст вам еще один полноценный этаж. А там можно расположить летние спальни и комнаты отдыха для молодых членов семьи и гостей.

Но почему же мансарда увеличивает расходы по сравнению с постройкой простого чердака? Это связано, конечно же, с необходимостью утепления кровли, жилые помещения требуют этого. Потребуются дополнительные вливания и из-за неизбежного усложнения конструкции крыши с мансардой, здесь не может быть подкосов и растяжек, которые бы располагались в самих жилых комнатах. Для этих целей и придумали такую форму крыши (в виде мансарды) с раскосами и стойками над потолком жилых помещений.

Мансардная крыша

Наличие мансардного этажа делает необходимым размещение под крышей слоя теплоизоляции, а поэтому и возникает многослойная кровля. Теплоизоляционный материал с внутренней обшивкой обычно крепят к стропилам (к внутренней стороне), а с внешней стороны монтируют обрешётку и укладывают непосредственное покрытие кровли. При этом необходимо усиление стропильных конструкций из-за многослойной кровли. Сделать это можно, увеличив количество стропил, при этом уменьшая расстояния между ними. Удачным решением этой проблемы можно считать использование металлических стропильных конструкций.

Одним из важных положительных моментов мансардной крыши можно считать то, что обустройство мансарды можно сделать и позднее, так как пространство получившегося чердака уже не потребует капитальных сложных работ.

Конструктивные особенности скатной крыши

Деревянная конструкция крыши

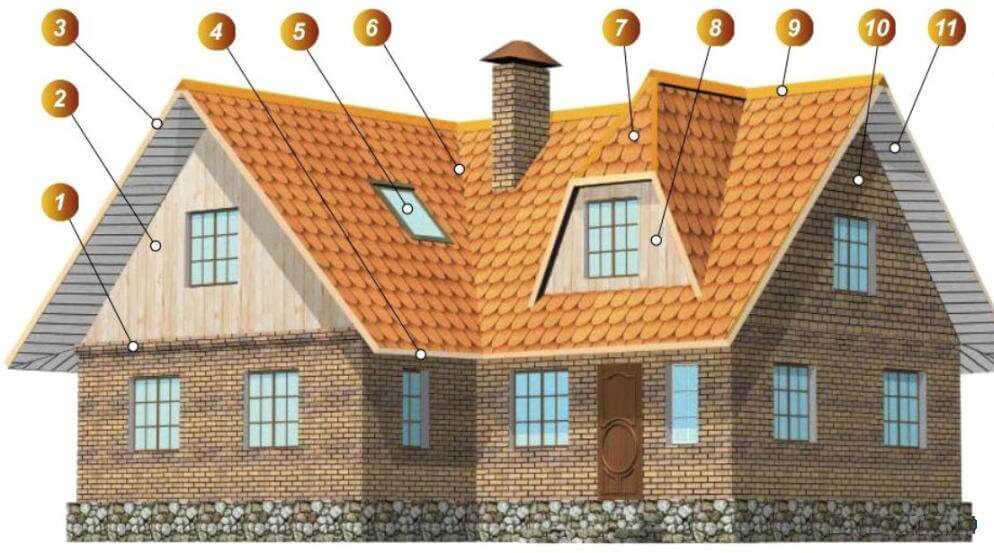

Любая скатная крыша не зависимо от того, сколько скатов она имеет, состоит из:

1. Гребня или конька.
2. Наклонного ребра.
3. Вершины крыши.
4. Разжелобка.
5. Карнизного свеса.
6. Щипца, фронтонной стены.

Монтаж скатной кровли зависит от особенностей ее внутренних конструкций (читайте о них выше) и внешних. Задача несущей внутренней – обеспечить надежность поддержания кровли (несущая способность).

Способ выполнения кровельных работ напрямую зависит от того, какой угол ската кровли

Кровли с более крутым уклоном требуют определенных способов укладки кровельного покрытия, с выполнением нахлестов.

https://youtube.com/watch?v=6i5qGiQ5PUo

Причем важно знать, что чем меньше у кровли угол ската крыши, тем больше нужно выполнять нахлесты и накладки боковых стыков

Более крутые кровли можно выполнять с минимальным нахлестом, полностью им пренебрегать не стоит, так как зимой возможны забивания снега.

В нашей статье мы рассказали о том, что такое скатная кровля, какие ее разновидности и конструктивные особенности.

Какие формы бывают?

Форм кровли существует несколько видов. Выбор должен основываться на конструктивных особенностях:

Нестандартная и сложная форма крыши

Односкатная. Одна кровельная плоскость, опирающаяся на две наружные стенки неодинаковой высоты. Применяется для подсобных помещений (сарай) и на гаражах.

Двускатная. Имеет 2 плоскости, которые, также, как и в первом случае, опираются на 2 наружные конструкции стен, но одинаковой высоты. Плоскости проектируются под определенным углом по отношению друг к другу.

Вальмовая. Имеет скаты с торцовой стороны в форме треугольника. Боковые стенки также похожи на треугольник только усеченный или на трапецию.

Полувальмовая. Состоит из 2 скатов. Поверхности с торцевой стороны имеют форму треугольника.

Ломанная. Очень сложная модель крыши. Внизу скаты треугольные, вверху они соединяются, причем обязательно под тупым углом.

Шатровая. Тоже не лишена сложностей. Это четырехугольная конструкция с 4 скатами одинаковой величины.

Крестообразная. Используется, когда дом имеет сложную форму. Делать расчеты и проект в таком типе должен инженер- проектировщик. Это поясняется тем, что крестообразная форма кровли предусматривает расчет и монтаж разжелобок

Важно правильно их разместить в конструкции. Иначе протеканий не избежать

Разнообразие данных конструкций

Форм крыш существует много. Здесь нужно научиться не только выбирать форму, а и грамотно рассчитать конструкцию кровли. Только тогда крыша будет выполнять функции, которые на нее возложены.

Современный дизайн обоев для кухни. Какие выбрать + Каталог Идей и 240 ФОТО

Классификация по количеству скатов

Анализируя архитектуру частного домостроения, специалисты отмечают, что наиболее востребованными в России являются все-таки скатные конструкции. Безусловно, эти варианты имеют неоспоримые преимущества: эффективное отведение атмосферных осадков, экономичность и удобство монтажа и эстетичность. Скатные крыши по количеству скатов разделяются на следующие типы:

1. Односкатные. Такое перекрытие состоит из одного ската, обычно расположенного под небольшим уклоном к основанию. Форма ската в таком случае будет прямоугольной или квадратной. Достоинство в простоте ее монтажа и низкой стоимости, поэтому именно этот вариант используют при строительстве гаражей, сараев и других хозпостроек. Однако, если вам нужен чердак, то от этого экономичного способа придется отказаться.
2. Двухскатные. Традиционно на территории России самыми распространёнными являются двухскатные конструкции. Визуально они напоминают треугольник с вершиной в районе конька. Такие кровли состоят из двух наклонных скатов и двух фронтонов, заключенных между ними. Одной из разновидностей является мансардная крыша, которая имеет ломанную геометрию скатов, которая позволяет максимально полно использовать площадь чердачного помещения. Стропильная система двухскатной крыши может быть висячей или наслонной.
3. Четырёхскатная (вальмовая). Вальмовые конструкции сложнее в устройстве, чем односкатные или двухскатные, они имеют 4 ската и ни одного фронтона. Благодаря такому строению подкровельное помещение будет сложнее обустроить в том числе из-за массивности стропильного каркаса.
4. Полувальмовая. В этом случае часть фронтона заменяется на небольшой скат, который меньше, обычного. Как видите на фото, эта кровля имеет две разновидности: голландскую, в которой на скат заменяется верхняя часть фронтона, и датская, имеющая скат в нижней части фронтона. Такое строение позволяет разместить на фронте мансардные окна, улучшив освещение подкровельного пространства.
5. Шатровые. Шатровые конструкции имеют четыре или более скатов. Они подходят только для перекрытия сооружений квадратной формы. Для сооружения купольного дома потребуется больше дерева для изготовления стропильного каркаса, а помимо этого больше кровельного материала.

Виды скатных кровель

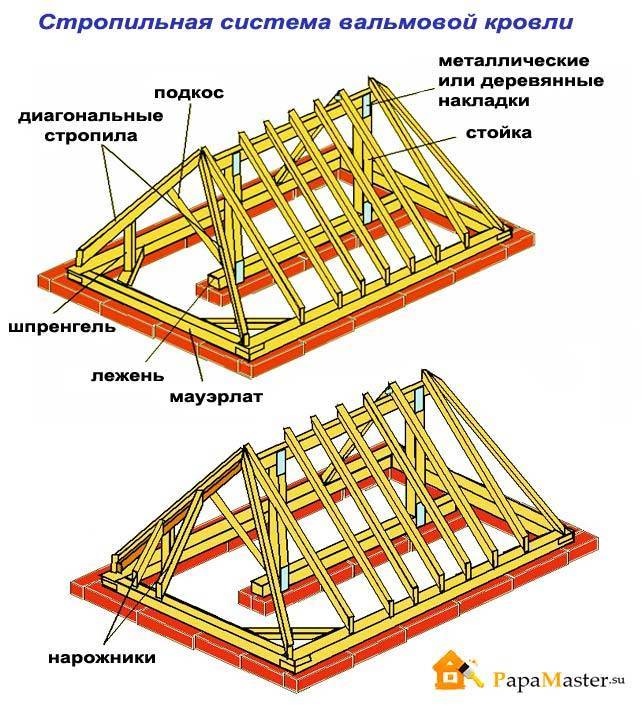

Стропильная система четырехскатной крыши

К основным элементам стропильной системы кровли вальмового типа можно отнести:

Принципы изготовления и монтажа накосных стропил

Установка диагональных стропил – ключевой этап строительства вальмовой крыши

Важно обеспечить правильную геометрию конструкции, чтобы стропильная система равномерно распределяла эксплуатационные нагрузки кровли

Накосные стропила могут изготавливаться из прочного клееного бруса необходимой длины. Но, чаще всего, применяются сдвоенные доски, срощенные с соблюдением определенных требований. Сращивание диагональной стропильной ноги позволяет:

• повысить сопротивляемость элемента нагрузкам за счет удвоенного сечения;
• изготовить неразрезную балку необходимой длины;
• унифицировать размеры деталей вальмовой крыши.

Достоинства

Устройство многощипцовой кровли отличается повышенной сложностью, однако, ее монтаж может принести пользу, если правильно выполнить расчет и определить уклон скатов. Такая конструкция обходится дороже, чем другие виды крыш, но ее оригинальный внешний вид сторицей окупают затраты. Достоинствами многощипцовых крыш считают:

• Экономия пространства. Конструкция многощипцового типа позволяет более рационально, чем другие виды крыш, использовать подкровельное пространство для организации мансарды.
• Возможность использования вертикально освещения на мансарде. Если дом оборудуют мансардой, то чаще всего приходится устанавливать мансардные окна, которые стоят дорого, но дают мало света. Вертикальное освещение, монтируемое на дополнительных щипцах, с успехом решают эту проблему.
• Улучшенный отток воды и сход снега. Крутые скаты позволяет снегу и воде самотёком соскальзывать с крыши, облегчая ее обслуживание.
• Эффектный внешний вид. Дом с многощипцовой кровлей выгодно отличается от однотипных «соседей», с помощью этого архитектурного элемента он обретает индивидуальность.

Каркас многощипцовой кровли

Узлы кровли

Разновидности многощипцовых крыш

  Форма многощипцовой крыши может быть самой разнообразной и ограничиваться только фантазией застройщика или проектировщика. Количество щипцов (двускатных элементов с коньком) в крыше может быть от двух до неограниченого количества. Скаты крыши могут иметь форму треугольников и трапеций.

  В качестве покрытия для многощипцовых крыш, могут применяться любые кровельные материалы, но при условии правильно сконструированного каркаса крыши (стропильной системы), способного выдерживать все приходящиеся нагрузки на крышу в процессе её эксплуатации.

Это интересно: Схема армирования фундамента: полезно знать

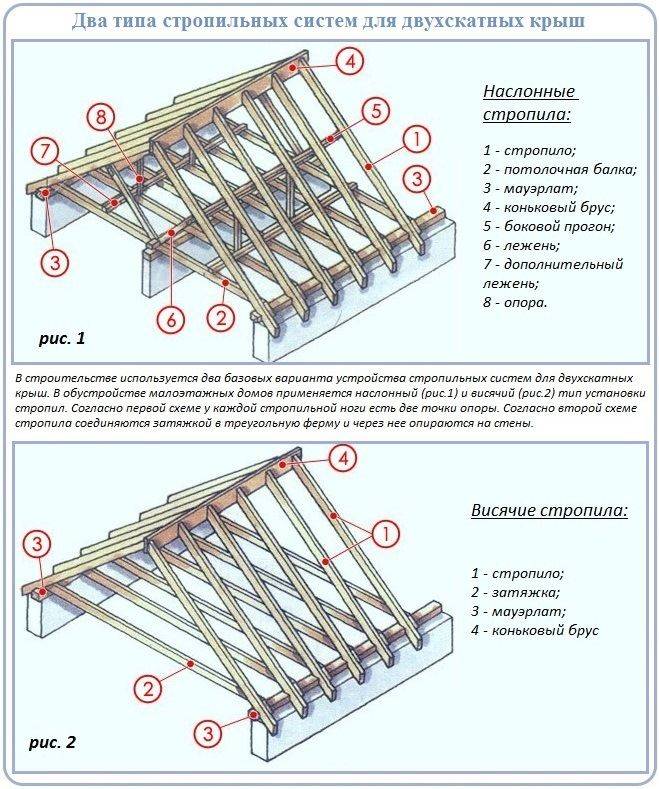

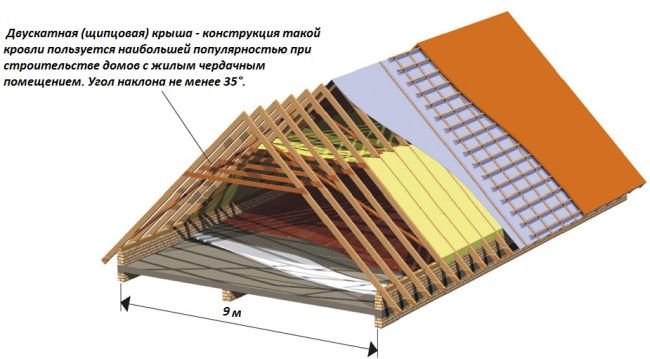

Двускатная крыша

Такой тип применяется при возведении частных домов, он состоит из скатов, при этом несущие стены имеют одинаковую высоту. Нередко двускатную крышу называют щипцовой, так как она имеет треугольную форму. Подобная скатная крыша выполняется из:

• стропил;
• мауэрлата;
• обрешетки;
• несущей части;
• горизонтальных ребер;
• ендовы;
• стоек;
• свесов;
• тепло- и гидроизоляции.

Чтобы конструкция скатной кровли получилась максимально устойчивой, дополнительно применяются раскосы, подкосы, диагональные детали. С помощью них увеличивается сопротивляемость, укрепляется каркас. Экономичнее всего использовать скатную крышу с углом наклона 35-40 градусов. Такая величина позволяет оптимально распределить общую нагрузку, но чердачное помещение в данном случае невозможно использовать в качестве жилой комнаты.

Двускатный тип может быть симметричным, несимметричным и ломаным:

1. Первый вид скатной крыши достаточно простой для монтажа и дальнейшего обслуживания, он позволяет использовать чердак в качестве мансарды благодаря созданию обширного подкровельного пространства.
2. Несимметричный вариант скатной крыши, их конструкция выглядит несколько необычно из-за того, что конек располагается не по центру, а с определенным смещением, но чердачное пространство при этом значительно сокращается.
3. Ломаная разновидность позволяет увеличить площадь подкровельного пространства. В данном случае верхняя часть остается пологой, а нижняя получается с резким уклоном.

Слои в типовом составе кровли

В состав кровельного пирога входит:

верхнее защитно-декоративное кровельное покрытие, в качестве которого используются:

Металлические кровельные листы различной формы профиля и защитного покрытия:

• Металлочерепица;
• Профнастил;
• Модульная черепица;
• Композитная черепица;
• Фальцевая кровля;

Кровля из битумных материалов:

• Рулонная наплавляемая кровля (больше подходит для плоских крыш);
• Битумный шифер, выпускаемый под торговыми марками «Ондулин», «Ондура» и пр.
• Мягкая битумная черепица;

Шиферная крыша:

• Асбестовые листы, которые запрещены для строительства новых жилых домов;
• Безасбестовый шифер (Эко Дах);
• Композитный шиферный лист «Керамопласт», «Титон»;

Глиняная (керамическая) черепица.

• гидроизоляция в виде водонепроницаемых плёнок, диффузионных и супердиффузионных мембран;
• теплоизоляция и пароизоляция (при конструкции тёплой кровли).

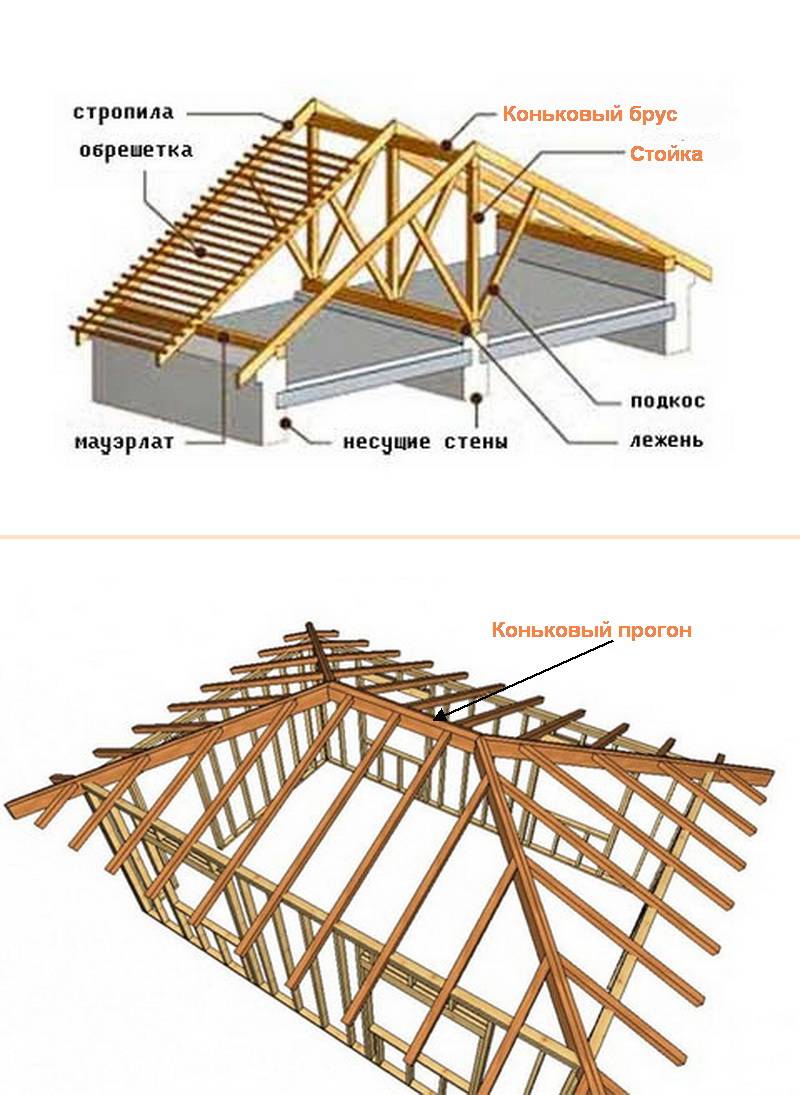

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

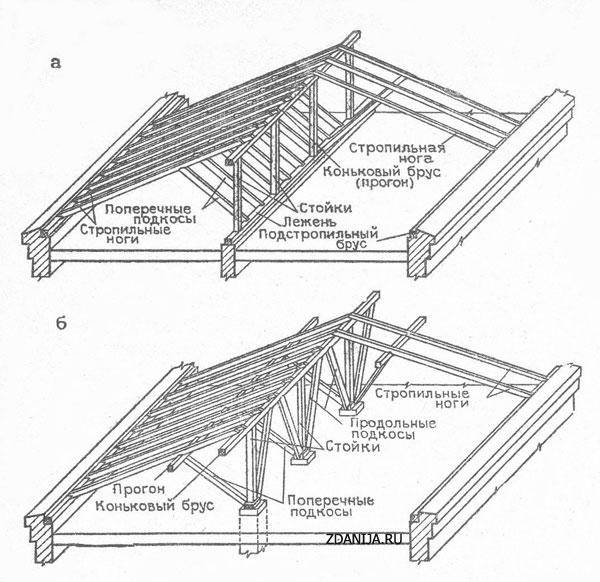

Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два.

При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс.

Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга.

Самый простой вариант таких ферм  – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Как утеплить и гидроизолировать крышные сооружения

Надежность полностью зависит от нагрузки, которая воздействует на крышу как сверху, так и снизу. Обычно теплые воздушные потоки поднимаются и опускаются в виде конденсата. Технология строительства мансардных сооружений должна обязательно задействовать:

• теплоизоляцию;
• пароизоляцию;
• гидроизоляцию.

При постройке мансардной кровли необходимо обратить внимание на расположение вентиляционных стояков, а также дымоходов, нельзя, чтобы они находились в ендовах.

Чтобы вы комфортно проводили время в мансарде, следует использовать определенный материал для теплоизоляции, который позволит чувствовать себя уютно каждое время года. Если при строительстве вы учтете все технологические правила, то микроклимат будет оптимальным и естественным.

Чтобы правильно подобрать нужный стройматериал, необходимо руководствоваться следующими характеристиками:

• устойчивость к перепадам температурных показателей;
• низкий коэффициент теплопроводности;
• предотвращение влаги;
• неустойчивость к механическим нагрузкам при эксплуатации;
• экологичность;
• невоспламеняемость.

К утеплению кровли предъявляются высокие требования. В роли стен выступают скаты, а также фронтоны. В теплое время они долго хранят тепло и остывают в зимний сезон. Слоевая последовательность при возведении мансардной конструкции должна соблюдаться следующим образом:

• слой качественной пароизоляции;
• специальный материал для утепления;
• зазор вентиляции;
• слой гидроизоляции;
• тщательно подобранное кровельное покрытие.

При подборе утеплителя стоит тщательно изучить его теплопроводность. Чем меньше этот показатель, чем лучше стройматериал. Он хорошо будет сохранять тепло в комнате и охранять ее от холода. Такие сооружения быстро теряют тепло в холодный сезон, так как теплый воздух стремиться вверх и поступает к кровле.

В холодный сезон часто происходит такой процесс — снег распределяется по поверхности и выступает в роли теплоизолятора. Если показатели теплопотери высокие, снежный слой начинает постепенно таять, покрываясь плотной коркой. Она не сохраняет теплоту и обеспечивает еще дополнительную нагрузку на покрытие. Если вы учли все правила и рекомендации при строительстве крыши, она никогда не допустит таяния и заледенения.

Летом мансардная комната сильно накаляется, чтобы этого избежать с внутренней стороны устанавливают термоизоляцию. Часто используются:

• синтетический пенополиуретан;
• термопластичный полистирол;
• волокнистая стекловата;
• шлаковая вата.

Натуральные материалы:

• сено;
• стружку дерева;
• шлак.

Двухскатные конструкции

Отвечая на вопрос, какие бывают крыши на частных домах, большинство людей первым делом вспомнит о двускатной крыше, которую также называют щипцовой. Конструкция ее достаточно проста – два одинаковых ската опираются нижней частью на противоположные стены (или уложенные поперек них балки), а в верхней части соединяются в коньке.

Преимущество данной системы заключается в следующем:

• стропильную конструкцию достаточно легко рассчитать и смонтировать;
• пространство под скатами можно использовать для складирования вещей или в иных хозяйственных целях, в том числе для установки вентиляционного и иного оборудования;
• при желании чердак переоборудуется в жилое помещение;
• за счет достаточно крутого наклона скатов (обычно 15-60 градусов, зависит от атмосферных нагрузок в регионе и выбранного материала покрытия) снег и дождевая влага легко сходит с кровли;
• финансовые вложения в двухскатную конструкцию относительно невелики;
• дом с щипцовой крышей выглядит эстетически привлекательно.

Двухскатная крыша

Двухскатные крыши бывают не только щипцовыми, то есть, равнобедренными. Чтобы добавить индивидуальности постройке, можно выполнить асимметричную крышу, скаты которой различаются по размерам и углу наклона. Однако в этом случае требуется профессиональный расчет стропильной системы, нагрузка на которую будет распределяться неравномерно.

Как называются архитектурные элементы скатной крыши дома

Когда с составом кровельного пирога всё понятно, стоит узнать, что из себя представляют части крыши с точки зрения архитектуры.

Основные элементы скатных крыш представлены на рисунке 2:

Рисунок 2 – Схема скатной крыши частного дома с названиями элементов:

1 – карниз; 2 – фронтон; 3 – свес фронтона; 4 – свес карниза; 5 – мансардное окно; 6 – ендова; 7 – вальмовый скат; 8 – слуховое окно; 9 – конёк крыши; 10 – щипец; 11 – подшивка свеса (софит).

• Скат – наклонная плоскость крыши. Торцевой скат, начинающийся выше или заканчивающийся ниже других, называется вальмовым (вальмой). Вальма может быть соответственно треугольного или трапециевидного очертания. Какой минимальный и оптимальный угол наклона ската крыши должен быть, выбирается в зависимости от типа кровельного материала, климатических особенностей района строительства.
• Конёк – верхняя линия пересечения двух скатов. При монтаже кровли оформляется специальными металлическими коньковыми планками или элементами, выполненными из того же материала, что и основное кровельное покрытие на скатах.
• Ендова (разжелобок) – это внутренний угол пересечения двух смежных скатов при сложной конфигурации кровли (т-образной или г-образной форме стропильной системы крыши в плане, при устройстве слухового окна). Ендовы –слабое и уязвимое место кровли. Для устройства правильной гидроизоляции устанавливают металлические планки верхней, нижней, фигурной ендовы под металлочерепицу, профнастил и другие виды листового кровельного материала или устраивают дополнительные слои защитного ковра при мягкой кровле.
• Свес (спуск) – выступающая за пределы стены часть ската длиной 40-60 см. Устройство карнизного и фронтонного свеса обязательно для любой формы покрытия. Свес оформляется металлической планкой (капельником) для защиты карниза и стены дома от затекания воды. Иными словами, капельник необходим для наружного организованного водоотвода дождевой воды с крыши. Для подшивки свеса используют специальные панели – софиты.
• Карниз – архитектурный горизонтальный элемент, отделяющий стену дома от крыши или фронтона.
• Фронтон – часть торцевой стены, ограниченная скатами и карнизом. Отделку фронтона дома выполняют виниловым, металлическим (однотонным или с рисунком «под дерево») сайдингом для наружных работ, деревянной вагонкой, блок-хаусом для имитации бруса или материалами, из которых сделаны несущие стены (кирпич, газосиликатные блоки, деревянный брус или бревно).
• Щипец – остроугольное завершение стены.
• Слуховое окно –оконный проём, выступающий из плоскости ската, служащий для организации естественной вентиляции, освещения и, в некоторых случаях, для выхода на крышу. Слуховое окно встречается с различной формой крыши: плоской, вальмовой, полукруглой, двускатной и пр.
• Мансардное окно – оконный проём, расположенный в плоскости ската. Подробно о том, какие окна для крыши можно купить в Беларуси, читайте в статье «».

Помните, что в устройстве крыши не бывает мелочей. Чем правильно оформить покрытие, читайте в статье «Доборные элементы для кровли».

Обозначьте разрезы

У нас есть пиломатериалы. Пришло время распилить наши стропила.

Вам нужно сделать пять разрезов для обычного стропила.

• Отрезы отвеса: в месте соединения стропила с коньковой доской
• Отрез хвоста: нижний конец стропила, устанавливающего карниз крыши.
• Птичья пасть: там, где стропила встречается с верхней пластиной стены
  • Вырез сиденья
  • Каблук вырез
• Обрез фасции: укорачивание нижнего конца стропила для размещения фасции и софита, если необходимо

Начните с обрисовки отвеса. Для этого вам нужно указать угол среза, следуя заранее заданному уклону крыши. Для этого используйте используйте рамочный угольник.

Мы объясняем этот процесс с помощью кадрирующего квадрата. С помощью этого инструмента можно использовать ступенчатые калибры, которые обеспечивают единообразие измерений.

Использование кадрирующего квадрата

Длинное плечо обрамляющего квадрата называется «клинком». Короткая рука называется «языком».

Тут мы рассмотрим вырезы для крыши шесть на двенадцать.

• Проведите линию по внешнему краю язычка — это отметка отвеса.
• Начиная с этой линии, измерьте длину стропила, пока не достигнете длины линии.
• Как только вы достигнете необходимой длины стропила, сделайте такой же угол с квадратом обрамления, как и для отвеса — это отметит вырез на пятке рта птицы.
• Переверните рамный квадрат, держа его перпендикулярно линии рта птицы.
• Совместите размер лезвия в нижней части стропила с шириной вашей настенной пластины и проведите по направлению к линии среза пятки — это отмечает посадочный срез пасти птицы.
• За пастью птицы находится стропильный хвост. Измерьте свой выступ.
• На этом этапе отметьте разрез хвоста параллельно отвесу и пятке.
