Обзор прецизионных кондиционеров Rittal: коды ошибок, сравнение шкафных моделей

Сравнение популярных моделей

Для более понятного сравнения моделей между собой необходимо привести таблицу, где будут использованы только сухие цифры, ясно показывающие разницу.

Характеристика	SK 3186.930	SK 3188.940	SK 3189.940
Материал	Листовая сталь	Листовая сталь	Листовая сталь
Полная мощность охлаждения	1,29 кВт	5,8 кВт	4,2 кВт
Регулирование температуры	Контроллер e+	Контроллер e+	Контроллер e+
Коэффициент энергоэффективности	3,5	2,64	3,46
Диапазон температур хранения	-40°C…+70°C	-40°C…+70°C	40°C…+70°C

Инструкция на русском языке содержит весьма полезный материал по возможностям такой системы и ее монтажу. Пульт для кондиционера не предусматривается, поэтому управление ею производится либо непосредственно на панели, либо, в отдельных случаях, с помощью смартфона и специального программного обеспечения. К слову, как решить проблемы с некоторыми неисправностями также написано в русскоязычном руководстве, причем достаточно подробно.

Особое внимание производитель акцентирует на следующем:

• Не должно быть препятствий на входе горячего воздуха и выхода холодного.
• Воздух во внутреннем контуре должен циркулировать беспрепятственно.
• Расстояние между стеной и выходом воздуха не должно быть менее 200 мм.
• Если устройство отключено, то запускать его можно не ранее, чем через 5 минут после выключения.

Indication and Fault Analysis

Fault	Cause
1	Cooling output too low (lack of coolant) Consequential fault or faults 2-7. Remedy: Check cooling output Carry out cooling service.
2	Compressor overloaded (internal winding protection). Remedy: Unit will switch on automatically.
3	Operational indication if risk of icing up exists. Remedy: Raise the setpoint value of the internal temperature of enclosure.
4	Ambient temperature too high. Remedy: Unit’s specified range of application exceeded.
5	Blocked or defective. Remedy: Replace.
6	Blocked or defective. Remedy: Replace.
7	Filter mat contaminated. Remedy: Clean or replace.
8	Cable break or short-circuit. Remedy: Replace.
9	Incorrect field of rotation. Remedy: Reverse two phases.

Классификация выпускаемой продукции

Настенные холодильные агрегаты или же шкафные кондиционеры Rittal – это та продукция, которой на производстве уделяет особое внимание. Компания выпускает несколько линеек, способных удивить большое количество пользователей, несмотря на свою специфичность и узконаправленное использование

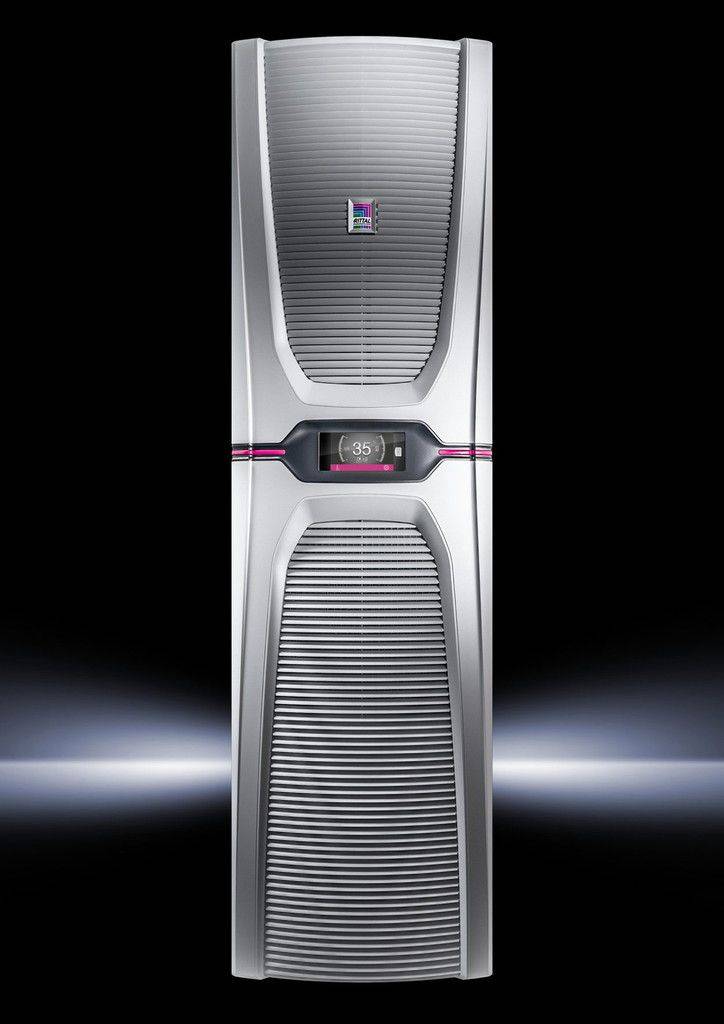

Blue e+

Благодаря современным технологиям производства энергоэффективность повысилась до небывалого уровня. Если быть точнее, то использование гибридной технологии привело к экономии ресурса до 75%. Дают такой результат компоненты, помогающие регулировать число оборотов, и «тепловые трубки». В больших серверных сохранение такого ресурса, как электричество, это трудный процесс и, практически, первоначальная задача, после охлаждения, которая ставится перед подобным оборудованием. Обусловлено это и без того большими затратами.

Щитовые кондиционеры Rittal могут использоваться во всем мире, так как поддерживаются различные напряжения, что позволяет подключить устройство к любому доступному источнику электричества. Вся настройка осуществляется с помощью сенсорного экрана, который элегантно скрыт на передней панели устройства.

Для более удобного управления существует мобильное приложение, разработанное специально для рассматриваемой линейки. С помощью смартфона можно управлять агрегатом, сохранять необходимую информацию и даже отправлять заявку на ремонт или заказ запасных частей.

Установка кондиционера не должна стать проблемой. Кроме простого монтажа, шкафная сплит-система Rittal может быть поставлена в углубление или просто на пол. Для фиксации есть рым-болт и специальный зажим. Переноска же становится удобной из-за того, что производитель предусмотрел специальную ручку.

Самая мощная система из рассматриваемой линейки — SK 3189.940. такой показатель при охлаждении достигает отметки в 5,8 кВт, что является достаточно большим числом для кондиционирования в подобной сплит-системе.

TopTherm

Более компактные холодильные агрегаты с достаточно неплохой мощностью охлаждения, для своего размера, которая равна всего лишь 300 Вт. Существует несколько видов исполнения такой модели, горизонтальное и вертикальное. Установка его точно такая же, как и у предыдущей модели. Нельзя только сказать того же про ремонт кондиционера Rittal рассматриваемой линейки, так как смартфон здесь уже не подключается.

Более подробное описание в данном случае невозможно, так как рассматриваемая сплит-система является лишь просто небольшим аналогом предыдущей. Пользование ею актуально только в исключительных случаях, например, оправдано ее применение в небольших серверных, где основная задача – это охлаждение лишь одного аппарата, создающего локальную сеть.

TopTherm Blue e

Аналогичные агрегаты, но уже с более мощными комплектующими, которые могут управляться со смартфона. Отличия от предыдущего варианта есть еще и в том, что технология «Blue e+» — это настоящая экономия электроэнергии. Сам производитель заявляется, что выбросы CO2 будут снижены на 30 процентов, а потребление электричества сократится до 50%, если брать эту часть от того же агрегата, но без такой системы.

TopTherm Blue e, NEMA 4X

Это шкафной кондиционер Ритал, который сочетает в себе все преимущества предыдущих моделей, при этом выполнена по технологии «Blue e». Мощность при охлаждении зависит от того, какая модель будет выбрана покупателем. Если это SK 3303.504, то показатель будет достигать всего лишь 550 Вт. Для более высоких задач лучше подойдет SK 3329.544, мощность которой достигает 2750 Вт.

Так или иначе, любой из этих шкафов выполняют одну функцию – охлаждение. Использование таких установок в домашних условиях невозможно, поэтому встретить подобные агрегаты представляется возможным лишь на предприятиях, например, в серверных, где обязательно поддержание одной температуры в течение круглых суток.

Troubleshooting

Trouble: The unit does not switch on.

Possible Cause: No power supply.

Correction: Check the mains connection and the pre-fuse.

Trouble: The unit does not cool/heat adequately.

Possible Cause:

1. The air circulation inside the enclosure is impaired.
2. Ambient temperature too high/low.
3. Filter equipment contaminated.
4. Internal fan defective.
5. External fan defective.
6. The heat produced in the enclosure exceeds the cooling capacity of the Peltier climate control unit.

Correction:

1. Check the air circulation inside the enclosure. Check, in particular, those components equipped with a fan. Check the free spaces above and below the main heat dissipation sources.
2. Reduce the ambient temperature. Protect the unit from radiation heat caused by direct sunshine and hot surfaces.
3. Check the filter and, if necessary, clean or replace.
4. Replace unit.
5. Replace unit.
6. Reduce the heat loss.

Trouble: Condensation.

Possible Cause:

1. Enclosure leakages.
2. Internal temperature of enclosure set too low.

Correction:

1. Check the enclosure for leaks (IP 54). Check, in particular, the cable entry points for leaks.
2. Check the set enclosure internal temperature (factory setting: +35°C).

Rittal AC Troubleshooting

Trouble: The unit does not switch on.

Possible Cause: No power supply.

Correction: Check the mains connection and the pre-fuse.

Trouble: The unit does not cool/heat adequately.

Possible Cause:

1. The air circulation inside the enclosure is impaired.
2. Ambient temperature too high/low.
3. Filter equipment contaminated.
4. Internal fan defective.
5. External fan defective.
6. The heat produced in the enclosure exceeds the cooling capacity of the Peltier climate control unit.

Correction:

1. Check the air circulation inside the enclosure. Check, in particular, those components equipped with a fan. Check the free spaces above and below the main heat dissipation sources.
2. Reduce the ambient temperature. Protect the unit from radiation heat caused by direct sunshine and hot surfaces.
3. Check the filter and, if necessary, clean or replace.
4. Replace unit.
5. Replace unit.
6. Reduce the heat loss.

Trouble: Condensation.

Possible Cause:

1. Enclosure leakages.
2. Internal temperature of enclosure set too low.

Correction:

1. Check the enclosure for leaks (IP 54). Check, in particular, the cable entry points for leaks.
2. Check the set enclosure internal temperature (factory setting: +35°C).
