Разновидности кондиционерных блоков
В состав кондиционера входят внутренний и наружный модуль, последний размещается вне здания. Это вызвано шумной работой вентилятора и компрессора, а также независимым отводом теплого воздуха в атмосферу.
Несмотря на разнообразие кондиционеров, их внешний модуль всегда имеет одинаковые составные части:
- Компрессор. Он способен сжимать фреон и придавать определенное движение по контуру.
- Конденсатор, находящийся в наружном блоке. Он превращает хладагент в жидкое состояние.
- Испаритель. Радиатор расположен внутри аппарата – служит для преобразования фреона из водянистой фазы в газообразное положение.
- Терморегулирующий вентиль (ТРВ). Посредством прибора понижается напор хладагента.
- Вентиляторы. Задача этих устройств заключается в обдуве испарителя и конденсатора, чтобы создать более интенсивный теплообмен с атмосферой.
- Фильтры. Эти части кондиционера предохраняют контур от попадания посторонних частиц (грязи, пыли)
Работа кондиционера в режиме обогрева
Он представляет собой переплетение трубок с пластинками, которые увеличивают плоскость теплообмена. По капиллярным сосудам движется хладагент с определенной скоростью и температурой.
Предлагаем ознакомиться Как почистить фильтр кондиционера
Вентилятор (крыльчатка, вал). Для быстрого охлаждения помещения, необходимо воздушный поток принудительно прогнать через охлажденный радиатор. В этом и помогает данная крыльчатка.
У многих моделей испаритель как бы очерчивает конфигурацию вентилятора, тем самым делая компактной установку внутреннего модуля. При этом создается эффективная циркуляция воздушных масс.
Мотор вентилятора. Он крепится специальным кронштейном к коробке модуля и служит для вращения крыльчатки.
Дренажная ванночка. Во время работы кондиционера на радиаторе образуется конденсат. И вот для его сбора существует данный лоток. В нем, кроме влаги, собирается пыль, грязь и прочие посторонние частицы. Поэтому, для лучшего ухода за ним, данное приспособление съемное.
Командный блок. Данная микросхема представляет собой плату, к которой через провода подходят все значимые пусковые элементы двигателей и датчиков.
Фильтр грубой очистки. Он выглядит как сетка из пластмассы, к которой прилипают мелкие частицы пыли, грязи, шерсти. Очищать такой фильтр нужно один раз в две недели во избежание перегрузки двигателя.
Устройство внутренних и уличных модулей всех «сплитов» одинаковое, за исключением некоторых мелочей. Агрегаты делятся на виды по способу размещения комнатного блока:
- Самые распространенные – настенного типа. Из названия ясно, что модуль подвешивается на стену внутри помещения.
- Канальные (бескорпусные) модели встраиваются в прямоугольные воздуховоды системы кондиционирования частного дома.
- Кассетные блоки крепятся к перекрытию, охлажденный воздух подается в 4 направлениях сверху вниз. Корпус агрегата прячется за подвесным/натяжным потолком, на виду остается нижняя панель.
Слева направо: колонный, кассетный и потолочный модуль
- Модуль колонного типа ставится на пол в удобном месте. Название произошло от формы агрегата – узкий высокий корпус напоминает колонну (изображена выше на фото).
- Потолочные блоки приплюснутой формы монтируются к перекрытию. Не нуждаются в дополнительной облицовке подвесными потолками.
- Напольные версии крепятся к стене на высоте 10…30 см от пола согласно инструкции производителя.
Отдельного упоминания заслуживают мульти-сплит-системы, состоящие из одного наружного мощного блока и 2—4 внутренних. Такая СКВ способна поддерживать разную температуру в нескольких комнатах и применяется в исключительных ситуациях, когда нельзя разместить на фасаде здания 2—3 отдельных модуля.
- более высокая цена оборудования при одинаковой стоимости монтажа;
- внешний мультиблок не позволяет одновременно охлаждать и нагревать два соседних помещения, допускается работа только в одном режиме;
- наружный агрегат отличается габаритами и приличным весом;
- стоимость сервисного обслуживания возрастает из-за увеличенного объема фреона и сложного устройства блока, в котором может стоять 2—3 компрессора.

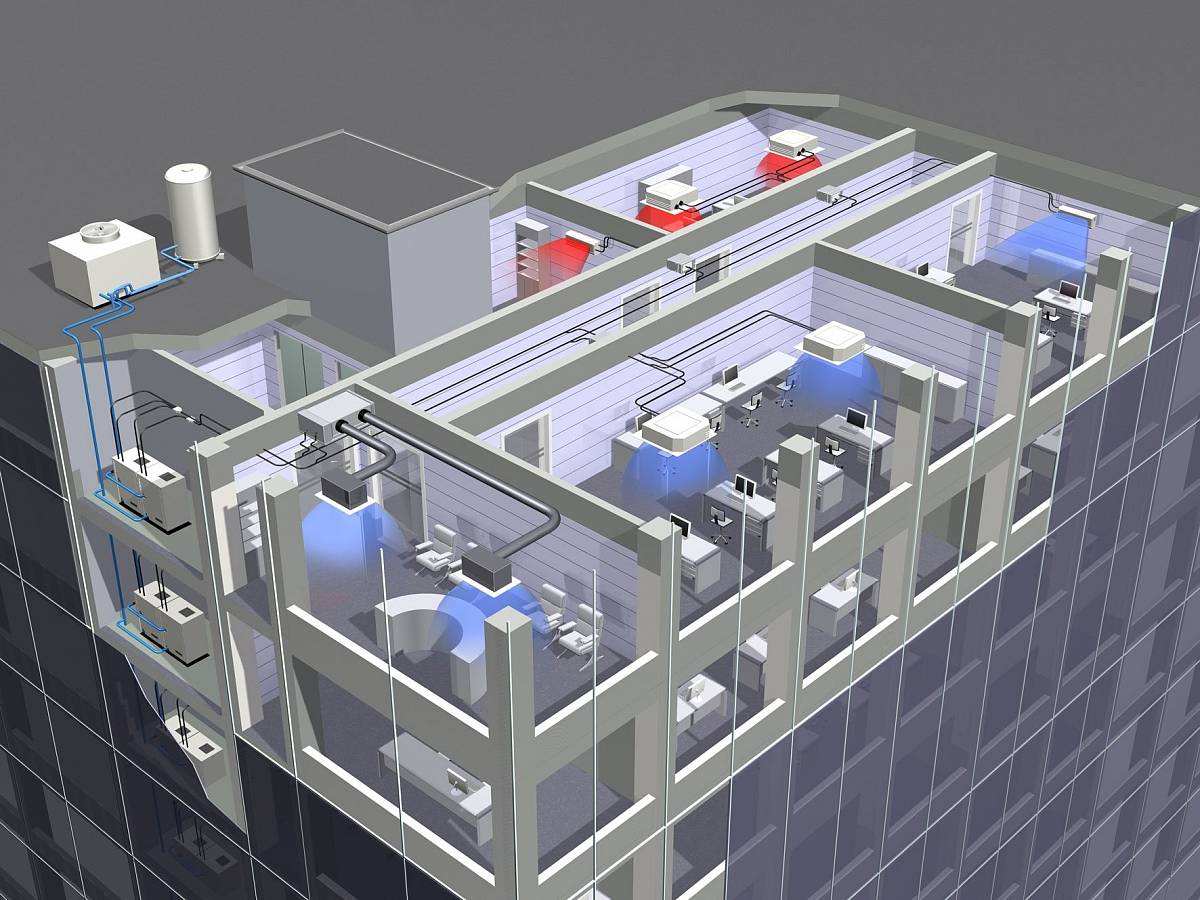

В больших торговых центрах и производственных зданиях используются промышленные сплит-системы – центральные и крышные roof-top кондиционеры. В них блоки тоже разделены – внутри помещений стоят фанкойлы, приточные агрегаты, снаружи – модули очистки, нагрева и охлаждения (чиллеры).
Первый шаг: установка системы в нескольких помещениях
Первым этапом установки системы кондиционирования воздуха является выбор подходящего типа системы и определение его параметров
Важно учесть особенности каждого помещения, его площадь, количество источников тепла и специфику использования. После этого производится проектная работа, включающая разработку схемы прокладки трубопроводов и электрической инфраструктуры
Установка системы включает в себя следующие работы:
- Монтаж внешнего блока на фасаде здания или на крыше. Это может быть один большой блок или несколько маленьких блоков, в зависимости от выбранной системы.
- Прокладка трубопроводов, соединяющих внешний блок со внутренними блоками в каждом помещении. Трубы должны быть надежно защищены.
- Установка внутренних блоков в каждом помещении. Они могут быть разного типа и дизайна: напольные, настенные, потолочные или кассетные.
- Подключение системы к электросети и настройка ее работы.
Важно учесть, что установка системы кондиционирования в нескольких помещениях может потребовать изменений во внешнем виде здания, например, при монтаже внешнего блока на фасаде. Поэтому перед началом установки рекомендуется проконсультироваться с архитектором и разрешающими органами
В результате правильно проведенной установки системы кондиционирования воздуха в нескольких помещениях можно рассчитывать на комфортный и здоровый микроклимат, оптимизацию энергопотребления и увеличение продолжительности службы оборудования. При правильном выборе и установке системы, она будет служить надежно и безотказно на протяжении долгого времени.
Оконный моноблочный кондиционер
Крепится в оконном или дверном проеме. Имеет простой принцип работы — искусственно вентилирует воздух в комнате.
Плюсы агрегата:
- бюджетность.
- минимальные затраты на электроэнергию.
- практичность.
- простой монтаж.
- малые габариты.
Минусы:
- неэстетический внешний вид.
- невозможность установки в пластиковые окна.
- снижается освещение, и отпадает возможность использования жалюзи.
- система кондиционирования работает шумно, поэтому поставить такую вентиляцию, например, в спальню вряд ли получится.
- невысокая производительность.
- зимой в комнату может попадать холодный воздух.
Кондиционер в офисе
Нормативные требования
1.Правильно выставлять температуру.
Регулируя показатели кондиционера, стоит придерживаться разницы температуры около 5 градусов по сравнению с уличной. При увеличении перепада организм не сможет быстро перестроится и можно простыть. Понижать температуру необходимо медленно около 4оС в час. Тогда можно без вреда для здоровья добиться оптимального температурного режима.
2.Не направляйте холодную струю воздуха непосредственно на человека.
- Необходимо регулярно очищать фильтры на кондиционере.
Под крышкой внутреннего блока находятся сетчатые фильтры, которые помогают очищать воздух от крупных частиц пыли. При их засорении возможно развитие микробов и грибков. Включая грязное устройство мы даем возможность распространяться по комнате патогенным микроорганизмам, которые провоцируют заболевания дыхательных путей и аллергию.
Помните: поток воздуха из кондиционера способен понять пыль с пола и окружающих предметов, поэтому важно своевременно делать влажную уборку
- Сквозняки причина болезней.
Расположив внутренний блок на противоположной от окна стороне, не включайте его во время проветривания комнаты, чтобы не заболеть. При этом возникает вредный для организма сквозняк. То же самое происходит, когда параллельно работает вентилятор. Если хотите направить охлажденный поток воздуха в другие помещения, то стоит: охладить хорошо одну комнату; отключить кондиционер и включить вентилятор; подождать минут 10-15, пока он смешает воздух в комнатах; опять включить кондиционер.
Важно: следовать этим правилам необходимо в любой комнате, где есть климатическое оборудование
Воздухообмен в офисных помещениях
Офисные работники преимущественно весь свой день проводят в периметре фирмы. Для обеспечения им комфортных условий труда, следует обеспечить качественную вентиляцию и кондиционирование. Зачастую при выборе агрегатов, допускаются три промаха: покупка модели с меньшей продуктивностью для экономии бюджета; технические параметры устройства не соответствуют габаритам помещения; неправильно выбранный вид системы кондиционирования, приводит к повышению энергозатрат и снижению эффекта охлаждения.
Госты и СНИПы
Чтобы не допустить подобные ошибки, стоит в первую очередь изучить нормативную документацию для выбора офисного кондиционера. К ним относятся:
— ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»;
— СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003»;
— СНиП 31-05-2003 «Общественные здания административного назначения»;
— СТО НОСТРОЙ 2.15.181-2015 «Инженерные сети зданий и сооружений внутренние. Системы холодоснабжения. Монтажные и пусконаладочные работы. Правила, контроль выполнения, требования к результатам работ»;
— СТО НОСТРОЙ 2.24.2-2011 «Инженерные сети зданий и сооружений внутренние. Вентиляция и кондиционирование. Испытание и наладка систем вентиляции и кондиционирования воздуха».
Данные характеристики должны быть учтены для расчета необходимой мощности оборудования. Именно она является первостепенным показателем, отвечающим за качество работы и количество потраченной электроэнергии. В среднем при высоте потолка около 3 метров, на охлаждения каждых 10м2 понадобиться 1 кВт.
Кроме того, стоит учитывать количество постоянно находящихся в офисе человек. Чем больше плотность работников на 1м2, тем мощнее нужен агрегат. По подсчетам один работник в час выделяет 0,1 кВт энергии тепла. Также необходимо учитывать выделение тепла офисной техникой. К примеру, стационарный компьютер дает до 0,5 кВт/ч.
Стоит учесть расположение и габариты самого помещения. Если окна расположены на солнечной стороне здания и их размер большой, то при расчете мощности берут показатель на 20% больше. Этот показатель применим и в комнатах, где окна покрыты отражающими или затеняющими покрытиями. Также предпочтение стоит отдать тем кондиционерам, которые могут как охладить в жару, так и согреть в межсезонье.
Выбор системы кондиционирования. Какие факторы нужно знать?
Первое, что Вам нужно учесть при выборе кондиционера в квартиру – какая мощность и технические характеристики Вам подойдут. Для этого нужно рассчитать такие факторы:
- Объем комнаты, в которую предполагается установка, либо объем всей квартиры (высоту потолков множим на площадь);
- Площадь комнаты либо размер места установки внутреннего блока (для определения размеров кондиционера);
- Сколько окон есть в помещении, их размер;
- Сколько людей проживает в квартире, либо сколько людей регулярно пребывает в помещении;
- Количество различной техники – она является источником тепла, а это влияет на выбор мощности кондиционера.
Эти факторы помогут определить, какие технические характеристики должны быть у кондиционера.
Далее мы должны определить, какие именно функции нужны для создания качественного микроклимата и удобства пользования:
- Измеряем влажность воздуха в помещении – если она превышает норму (45-60%), значит, нам понадобиться кондиционер с функцией осушения;
- Анализируем систему вентиляции в квартире. Если воздухообмен совершается с недостаточной мощностью, тогда в кондиционере нам нужна возможность подмеса свежего воздуха. Но лучше, конечно, будет позаботиться о полноценной вентиляции как об отдельной системе.
- Анализируем систему отопления в нашем жилье. Если зимой Вы ощущаете, что квартира недостаточно отапливается; либо обогревателя не хватает, когда центральное отопление еще отключено – логично будет приобрести такой кондиционер, который будет иметь достаточную мощность по обогреву воздуха.
- Так же позаботимся об очистке воздуха в квартире. Если Вы живете близко к дороге, либо в другой более загрязненной местности, что приводит к постоянному накоплению загрязнений в Вашем жилье – включите в систему кондиционирования функцию ионизации воздуха, либо позаботьтесь о подключении воздушного фильтра высокого класса очистки.
- Высокий уровень комфорта и автономность работы обеспечит система Inverter.
- Так же проанализируйте другие функции кондиционеров, которые облегчили Вам управление его работой, либо обеспечили самостоятельность системы. Существует множество разнообразных функций, которые обеспечат Вам удобство и комфорт.

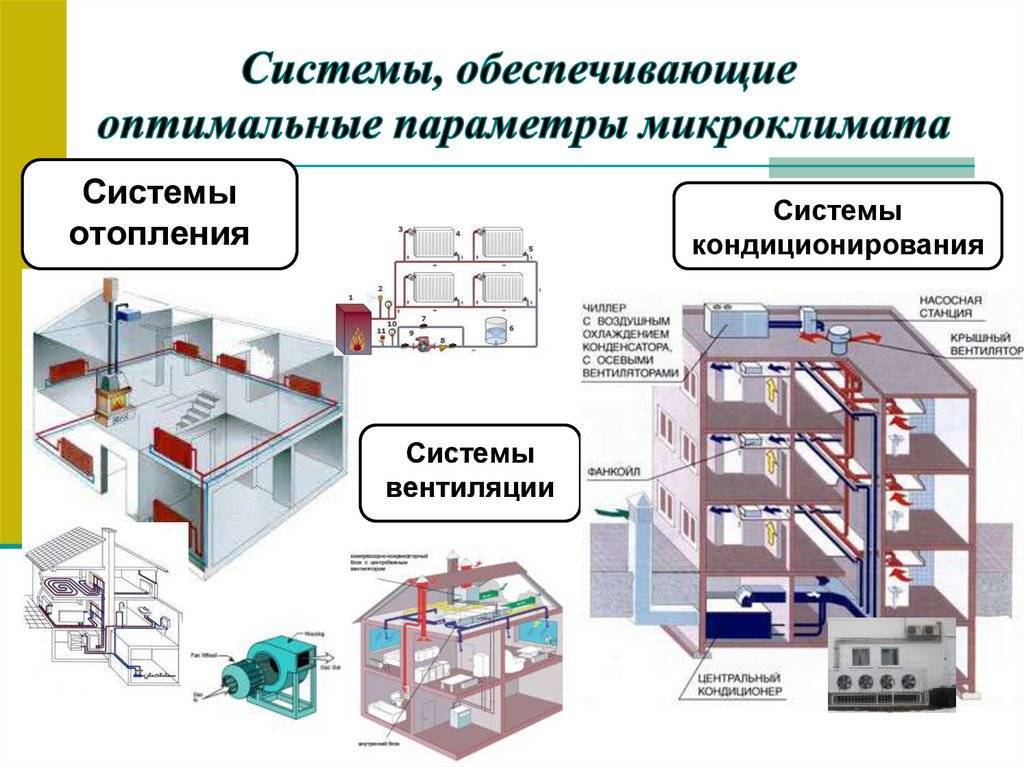

Стоит сказать, что для нормального функционирования организма человека, воздух в жилом помещении, квартире или доме, должен быть очищен от пыли и содержать не менее 21% кислорода и не более 0,3% углекислого газа при температуре 20-24°С и относительной влажности 45-60%.
Хорошая новость заключается в том, что современные модели кондиционеров обеспечивают все вышеперечисленные стандарты для воздуха в квартирах и домах.
Магазины ТОЛЬКО продают – купленную технику, устанавливают ее нанятые магазином “шабашные бригады” – в любом случае качество установки может пострадать. Ошибки в монтаже вызывают проблемы с гарантийным ремонтом и могут привести к поломке даже самую дорогую и качественную технику. Неправильно подобранный и установленный кондиционер распространяет охлажденный воздух неравномерно, а это ведет к образованию в комнате зон дискомфорта и сквозняков. В идеале, кондиционер нужно выбирать еще на стадии ремонта квартиры или при составлении дизайн-проекта, обратившись при этом к специалисту.
Что такое мультизональные системы кондиционирования

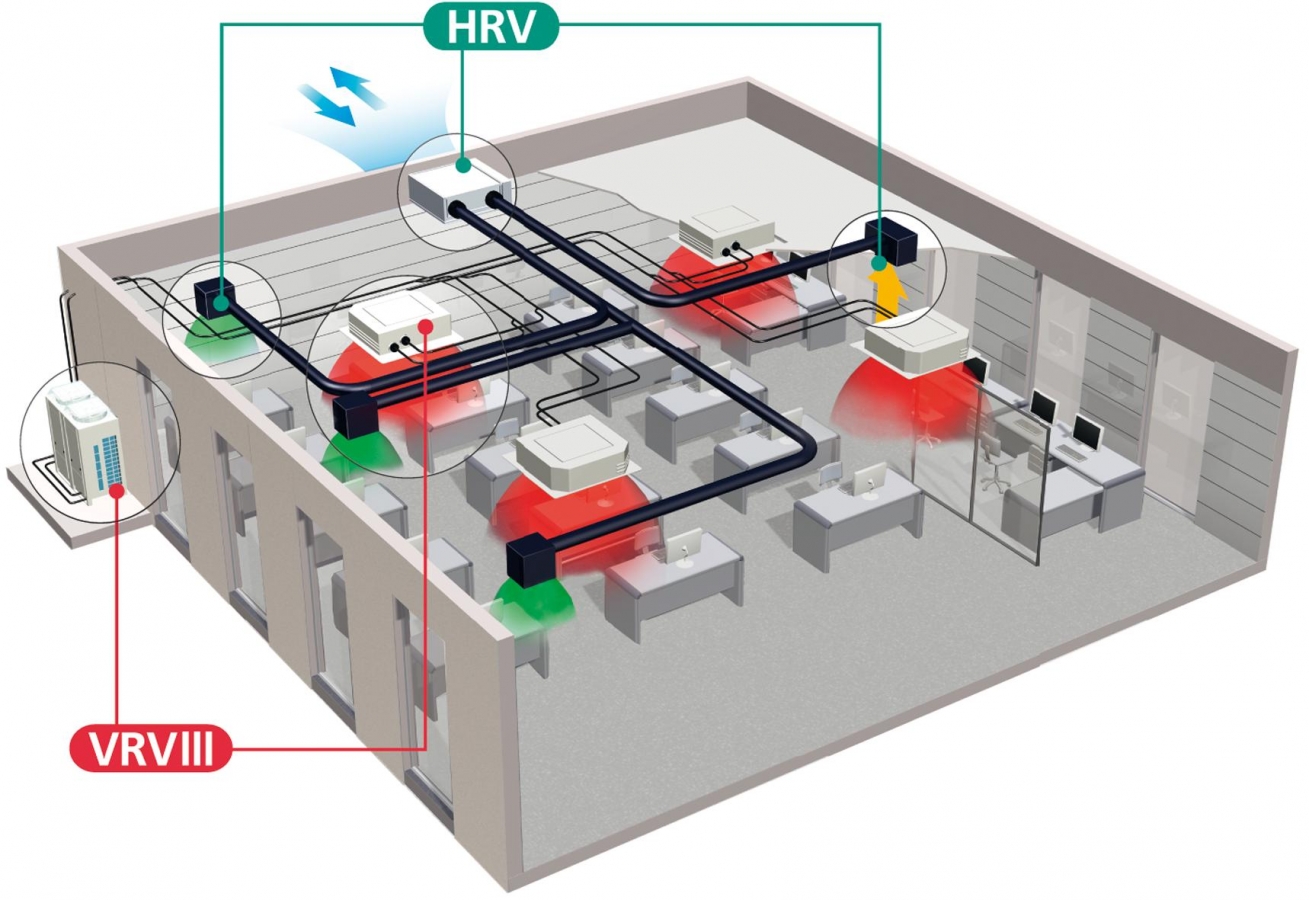

Мультизональная система кондиционирования – это комплексная климатическая установка, которая даёт возможность обеспечивать и поддерживать комфортные условия микроклимата не в одном помещении, а в нескольких комнатах одновременно.
Один общий блок объединяет несколько внутренних, и становится возможным устанавливать индивидуальные настройки для разных помещений. Расходы электроэнергии при этом минимальны.
Основой функционирования мультизональной климатической системы является перемещение хладагента (фреона) между внутренним и внешним блоками. Разницей между таким комплексом и обычным климатическим оборудованием является его содержание, количество которого точно рассчитано. Именно благодаря этому можно регулировать нужную температуру.
Подготовка к объединению кондиционеров
Перед объединением нескольких кондиционеров в единую сеть необходимо выполнить ряд подготовительных действий.
Во-первых, убедитесь, что все кондиционеры имеют одинаковую модель и производителя
Это крайне важно, так как разные модели кондиционеров могут иметь различные функциональные возможности и протоколы коммуникации, что может препятствовать их успешному объединению
Во-вторых, проверьте, что все кондиционеры находятся в исправном состоянии и функционируют без проблем. Если у любого из них есть какие-либо неисправности или поломки, рекомендуется в первую очередь устранить их, прежде чем приступать к объединению.
В-третьих, обратитесь к документации каждого кондиционера и ознакомьтесь с инструкцией по его подключению и настройке. Внимательно изучите требования к сетевой инфраструктуре, протоколам коммуникации и настройкам устройства. Это поможет вам правильно подготовить окружение для объединения кондиционеров и избежать возможных ошибок.
Важно: не забывайте о безопасности! Перед подключением и настройкой кондиционеров убедитесь, что все работы выполняются специалистом, имеющим необходимые знания и навыки в области электротехники и сетевых систем. Подготовка к объединению кондиционеров в единую сеть представляет собой важный этап процесса и требует аккуратного выполнения всех рекомендаций и инструкций
Подготовка к объединению кондиционеров в единую сеть представляет собой важный этап процесса и требует аккуратного выполнения всех рекомендаций и инструкций.
Диаметр каналов для вентиляции
Недостаточно пробить сквозное отверстие любого размера: действуйте исходя из того, что 1 м2 отверстия должно иметь диаметр 1,5 см; если помещение 20 метров, то нужно пробить отверстие диаметром 20 см.
Чтобы вентиляция работала эффективно и не мешала, отверстие должно быть расположено чуть выше уровня пола. Воздуховод должен выдвигаться на 40 мм наружу. Он должен быть направлен вверх: это обеспечивает оптимальный приток и вытяжку загрязненного воздуха из помещения. Для предотвращения попадания грязи в воздуховод он защищен специальной крышей и сеткой.
Вентиляция в помещении без окна выполнена в виде воздуховода с перфорацией на стенах, который может быть размещен вертикально или горизонтально. Это устройство необходимо для равномерного распределения воздуха в помещении. Для обеспечения вытяжки использованного воздуха необходимо установить вытяжку. Устанавливается в верхней части стены на расстоянии около 50 см от потолка. В частных домах выхлопная труба должна находиться на высоте не менее 30 см над крышей. В квартире она может быть размещена вдоль стены на той же высоте. В обоих случаях труба должна быть направлена вверх.
Для эффективного всасывания воздуха в воздуховод необходимо использовать вентилятор достаточной мощности. Внешний воздух поступает в помещение, сначала проходя через фильтр.
Проектирование вентиляционной системы
Правильно функционирующая вентиляция — необходимое условие здоровья и хорошего самочувствия жильцов дома. Она наполняет помещение свежим воздухом, поддерживает оптимальную для людей влажность, не создает сквозняков и не переохлаждает дом зимой.
Однако построить такую вентиляцию непросто: необходимо учесть множество факторов, провести расчеты для конкретного дома и выработать оптимальное решение с технической и финансовой точек зрения.
Получив задание на разработку проекта вентиляции, специалисты компании ИнРед начинают с изучения проекта дома. Затем вместе с заказчиком обсуждаются возможные варианты, выслушиваются его пожелания.
Готовый проект включает в себя:
комплексное описание системы и используемого оборудования;
комплект рабочей документации для монтажа вентиляционной системы, включая техническое задание, нормативную базу, спецификацию оборудования, узлы креплений, разрезы, ведомость отверстий и проемов в строительных конструкциях и др.;
смету на материалы и оборудование.
При необходимости проект согласовывается с архитектором дома, строителями и контролирующими организациями.
Настройка сети кондиционеров
Подготовка кондиционеров: перед началом настройки необходимо убедиться, что все кондиционеры подключены к электросети и работоспособны
Также важно установить каждому кондиционеру уникальное имя и присвоить адрес в сети.
Выбор центрального управляющего устройства: для сети кондиционеров необходимо выбрать центральное управляющее устройство, которое будет координировать работу всех кондиционеров в системе. Центральное управляющее устройство должно иметь поддержку соединения с каждым кондиционером через интерфейс, соответствующий их сетевым возможностям.
Подключение кондиционеров к центральному управляющему устройству: необходимо подключить каждый кондиционер к центральному управляющему устройству с помощью сетевого кабеля
Для этого нужно установить соединение между соответствующими портами на устройствах.
Конфигурация сети: после физического подключения кондиционеров к центральному управляющему устройству необходимо настроить сетевые параметры каждого кондиционера, чтобы они могли взаимодействовать с центральным управляющим устройством.
Установка программного обеспечения: после настройки сети необходимо установить программное обеспечение на центральное управляющее устройство и на каждый кондиционер. С помощью этого программного обеспечения можно будет осуществлять управление системой кондиционирования.
Тестирование и настройка параметров: после установки программного обеспечения необходимо протестировать работу сети и настроить параметры работы каждого кондиционера. Важно проверить, что все кондиционеры в сети общаются между собой и реагируют на команды от центрального управляющего устройства.
Правильная настройка сети кондиционеров обеспечит эффективную и удобную работу всей системы. Следуя перечисленным выше шагам, можно объединить несколько кондиционеров в единую сеть и осуществлять их управление с помощью центрального управляющего устройства.
