Системы защиты, которыми стоит дополнить современный ремонт в ванной
Когда квартира защищена от возможного потопа, утечки или другого воздействия водной стихии, то и хозяин чувствует себя более уверенно, спокойно и надежно.
На рынке сантехнического и электронного оборудования сегодня представлен огромных выбор различных систем, работающих для устранения утечек. Ниже будут рассмотрены самые популярные из них, что поможет в дальнейшем определиться с выбором.
Аквастоп
Все устройство системы представляет собой особый клапан, перекрывающий подачу воды в случае прорыва шланга или при сбое работы системы. Конструкция полностью механическая. Принцип работы основывается на анализе давлений: входного и выходного. При изменении одного из них, запорная арматура срабатывает. Система отличается особой эффективностью, быстрой реакцией и приятной ценой. Еще одним преимуществом данной конструкции можно назвать автономность и независимость от электрической сети.
Однако «Аквастоп» оказывает воздействие лишь на локальные участки, в силу своего места размещения. Данный фактор уменьшает область воздействия.
Стоимость данной системы начинается от 50 у.е. и варьируется в зависимости от наполненности комплектации.
Система «РаДуга»
В разработке данной конструкции принимали участие только отечественные производители. Система работает на основании классической схемы. В составе стандартного набора находится: блок управления, пара датчиков (беспроводных, которые передают сигнал на расстояние до 20 м), клапан-задвижка и общая инструкция по эксплуатации. Более дорогая комплектация дополнена N-ым количеством датчиков и усиленным контроллером.
Стоимость наборов зависит от наполненности набора и начинается от 220 у.е.
Аквасторож
Базовая комплектация системы представлена стандартным перечнем: датчики, контроллер и набор запорной арматуры. Продукт полностью произведен на территории России, однако имеет лицензию немецкого разработчика. Характерная черта системы — наличие нескольких контроллеров и различных датчиков (как беспроводных, так и с проводом). Рабочее напряжение составляет 5 В.
Стоимость данного набора начинается от 170 у.е.
Gidrolock
Компанией разработано и внедрено несколько вариаций наборов систем. Базовая комплектация содержит стандартные элементы: контроллер, датчики с проводами (3 штуки), 2 запорных крана и аккумулятор. Каждая последующая модель имеет ряд дополнительных компонентов. Благодаря большой вариантности исполнения, есть возможность использовать данную систему в самых различных помещениях. Количество датчиком можно расширить до 100 штук (беспроводных). Запорная арматура выполняется из нержавеющей стали, которая может выдержать температуру до 220 градусов.
Производитель дает длительную гарантию на свой продукт — до 10 000 рабочих циклов.
Стоимость набора начинается от 130 у.е., в зависимости от комплектации.
Нептун
В течение многих лет российские представители работали над системой от утечек совместно с итальянскими производителями компании Bugatti. Система «Нептун» отличается повышенным качеством компонентов и дополнительными возможностями. Набор имеет стандартную комплектацию, однако есть возможность увеличения количества датчиков. Компания предоставляет своим клиентам различные вариации наполнения: от эконом класса, до премиума.
Стоимость системы начинается от 350 у.е.
При выборе той или иной системы стоимость имеет немаловажную роль
Датчики
Система защиты от протечек Аквасторож может комплектоваться проводными и беспроводными датчиками. Они могут применяться как вместе, так и отдельно. Любой из датчиков периодически проверяется системой на предмет его «присутствия». В случае обнаружения обрыва провода у проводных моделей или попадания со связи беспроводных, контроллер перекрывает краны.
В датчике любого типа установлены два контакта при попадании на них воды формируется сигнал аварии. Причем в варианте Аквасторож Эксперт и при установке расширения Звезда на Классике, залитый датчик отображается на панели индикации. То есть, вы знаете, где произошла утечка воды.

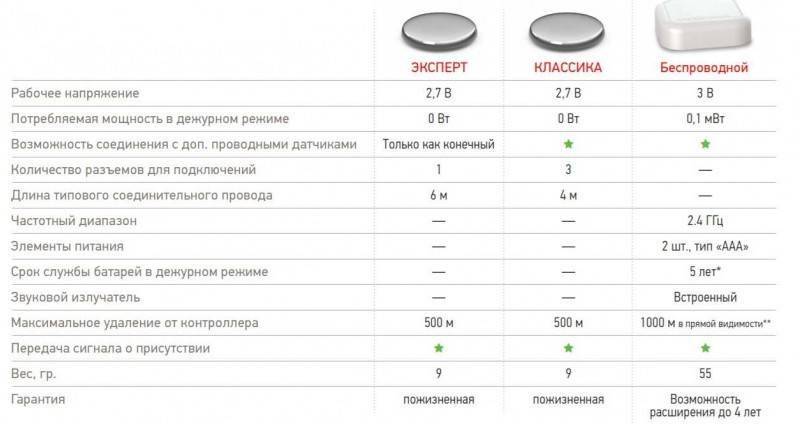

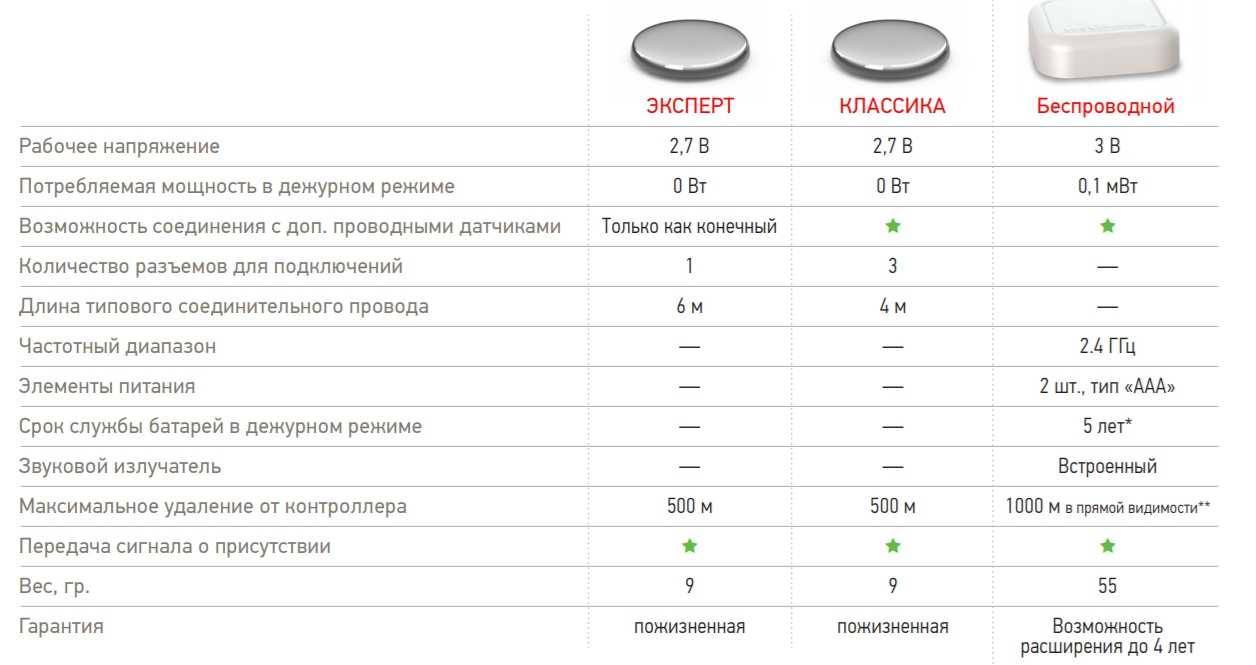

Характеристики датчиков потопа Аквасторож
В нижней части датчика закреплена металлическая пластина. Чтобы она не окислялась, поверхность пластины покрыта позолотой. От попадания капель воды, сверху датчики защищены декоративными крышками. Пластиковое дно в виде крестовины фиксирует металлическую пластину датчика. В центре его есть отверстие, через которое можно датчик закрепить при помощи самореза в определенном положении.
Проводные
Проводные датчики считаются более надежными, так как они связаны с контроллером физической цепью. Чтобы разорвать ее, необходимо приложить определенные усилия. Неудобство — в их монтаже и в необходимости прятать провода. Если ремонт окончен, сделать это не так просто. Как вариант — можно использовать плинтуса с кабельканалом, заменив ими обычные плинтуса.
На основе проводных датчиков утечки воды Аквасторож Классика можно построить разветвленную систему контроля. К каждому их них можно подключать следующий датчик или несколько, создавая своеобразное «дерево». С одной стороны это делает монтаж проще, требуется меньше проводов чем если тянуть линию от каждого. Но с другой, обрыв в начале цепочки выключит сразу целую «ветку». И найти, где именно произошел обрыв, получится далеко не сразу.

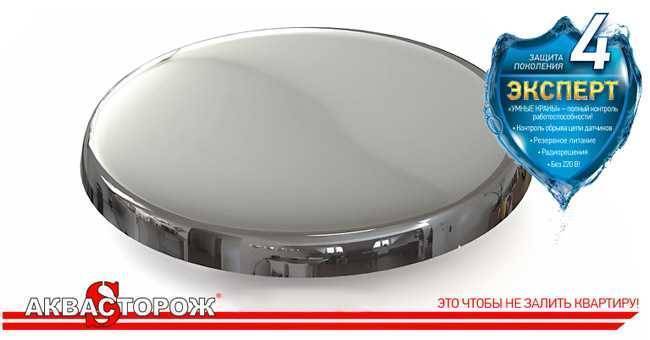

Внешний вид проводных датчиков Аквасторож
Питание проводных датчиков — 2,5 В. Это напряжение не может быть опасным для человека. Выполнены в виде «таблетки» диаметром 53 мм и высотой 12 мм.
Есть проводные датчики Аквасторож в следующих вариантах:
- Классика. Пассивный датчик контроля протечки воды. В режиме ожидания потребление электричества нулевое. Его состояние проверяется контроллером с определенной периодичностью. Длина провода 2 м и 4 м, максимальное удаление — 500 метров. Температурный режим — от 0°C до +60°С.
- Эксперт. При том же внешнем виде и размерах, дополнительно встроена плата, которая тестирует состояние контактов и целостность линии до контроллера. По результатам теста в контроллер посылается сигнал нормального рабочего состояния или обрыва. Длина кабеля 2 м, 4 м, 6 м, 10 м, максимальное удаление — 500 м. Эксплуатироваться могут при температуре от -40°C до +60°С.
На проводные датчики Аквасторожа предприятие дает бессрочную гарантию. В случае выхода его из строя (физическое разрушение не считается) его отремонтируют или заменят новым.
Беспроводные
Беспроводные датчики утечки воды Аквасторож спрятаны в белом квадратном пластиковом корпусе. Сторона квадрата 59 мм, высота датчика 18 мм. Кроме контактных пластин в корпусе установлены три батарейки типа ААА и приемопередатчик для связи с контроллером, работающий на частоте 2,4 ГГц. Кроме основной задачи — контроля отсутствия воды, датчик выполняет следующие функции:
- Обменивается сигналами с контроллером.
- Контролирует уровень заряда элементов питания. При снижении его ниже критического значения, формирует аварийный сигнал и передает его на блок управления.
- Имеет встроенную сигнализацию, которая включается при появлении на контактах воды. Так что определить место протечки несложно.

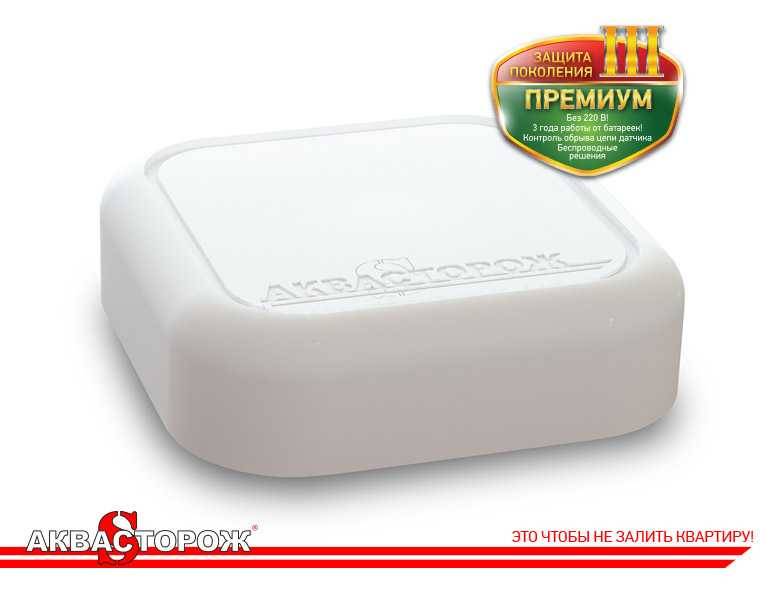

Так выглядят беспроводные датчики протечки воды
Максимальное удаление датчика от контроллера с радиобазой — 1000 м, но это при условии открытого пространства. При наличии препятствий (стен в том числе) дальность уверенного приема намного меньше. Чтобы определить «видит» ли контроллер беспроводной датчик в выбранном месте или нет, можно провести испытания (залить контакты кнопки водой и отследить выключение и включение воды), а можно воспользоваться радиокнопкой.
Управление защитой

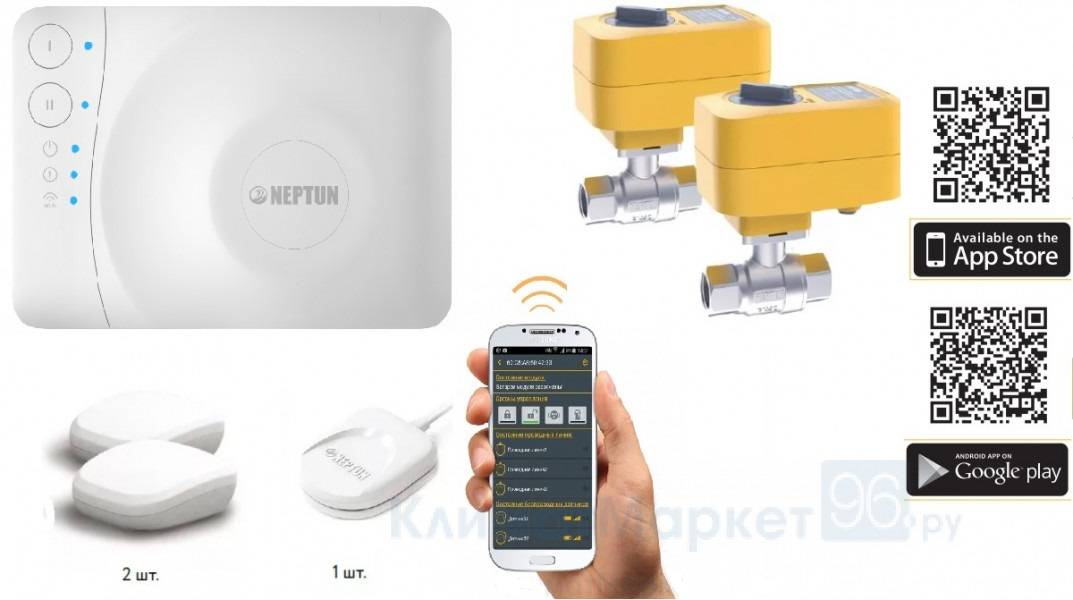

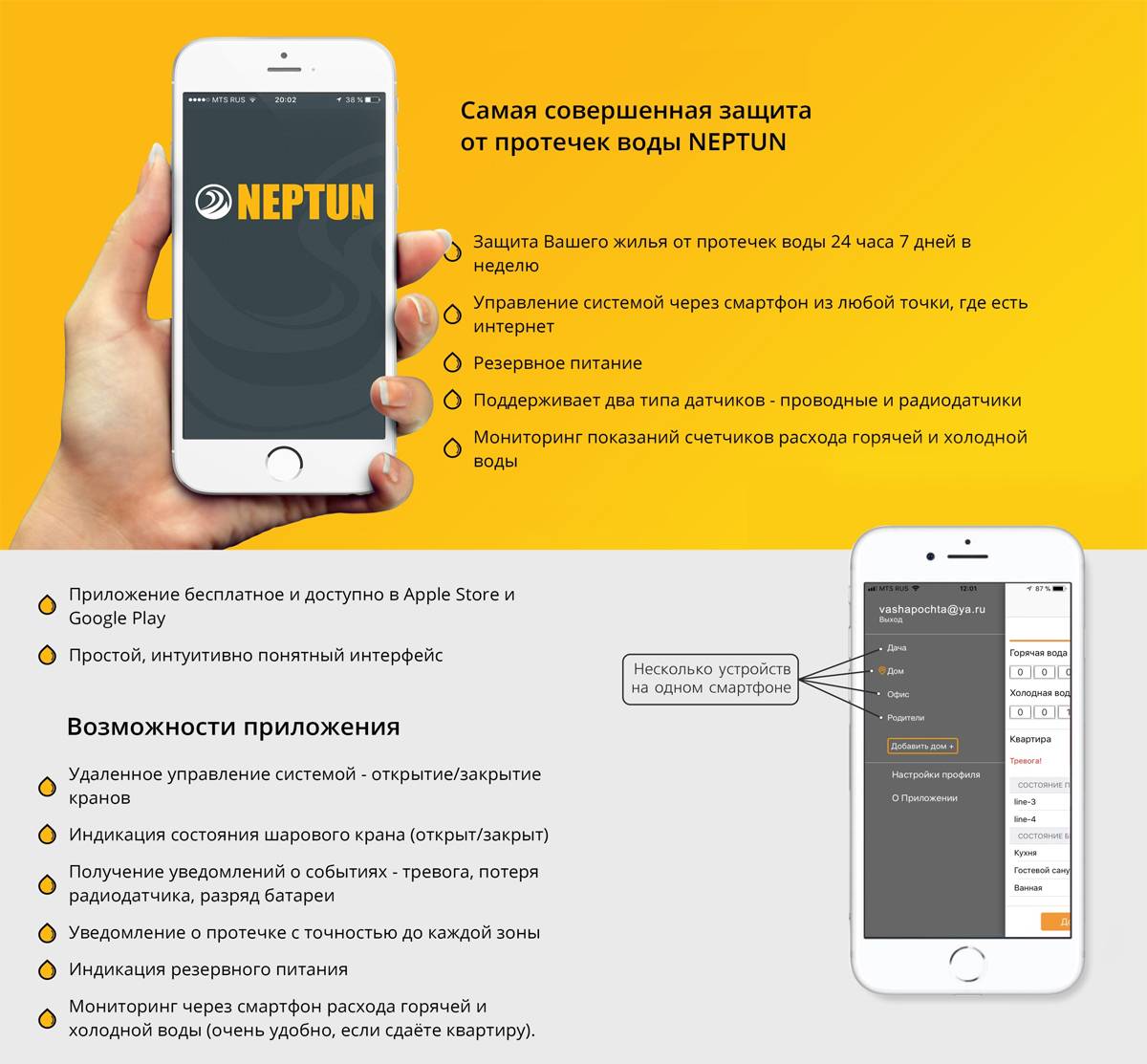

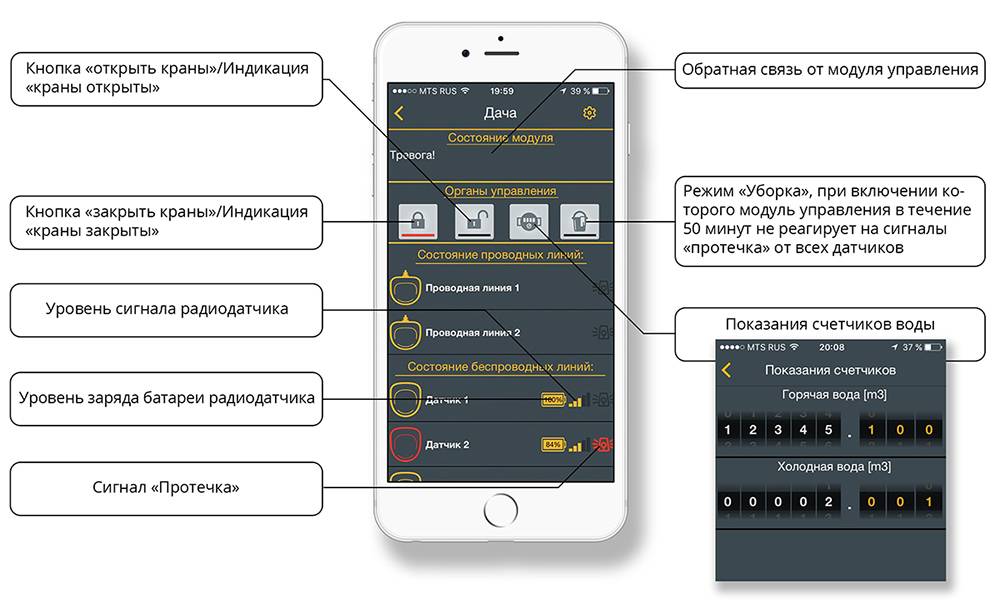

Как уже было сказано, за системой можно следить через смартфон. Для этого вам необходимо скачать и установить приложение SST Cloud из сервисов App Store или Google Play. Приложение работает на разных операционных системах: Android, iOS (iPhone).

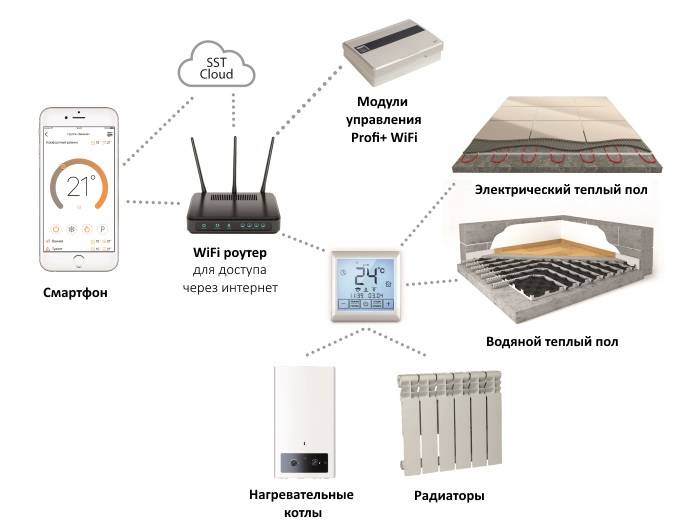

SST Cloud позволяет вам управлять системой и ее элементами по отдельности, а также создавать и управлять несколькими системами Neptun Smart. В то же время несколько человек могут иметь доступ к управлению безопасностью.
Кроме того, через приложение вы можете управлять дополнительными устройствами, приобретенными у этого производителя. Например, контролировать температуру в помещении с помощью дистанционного управления радиаторами отопления, отопительными приборами или с помощью функции теплого пола. Кроме того, все устройства можно запрограммировать на неделю вперед.

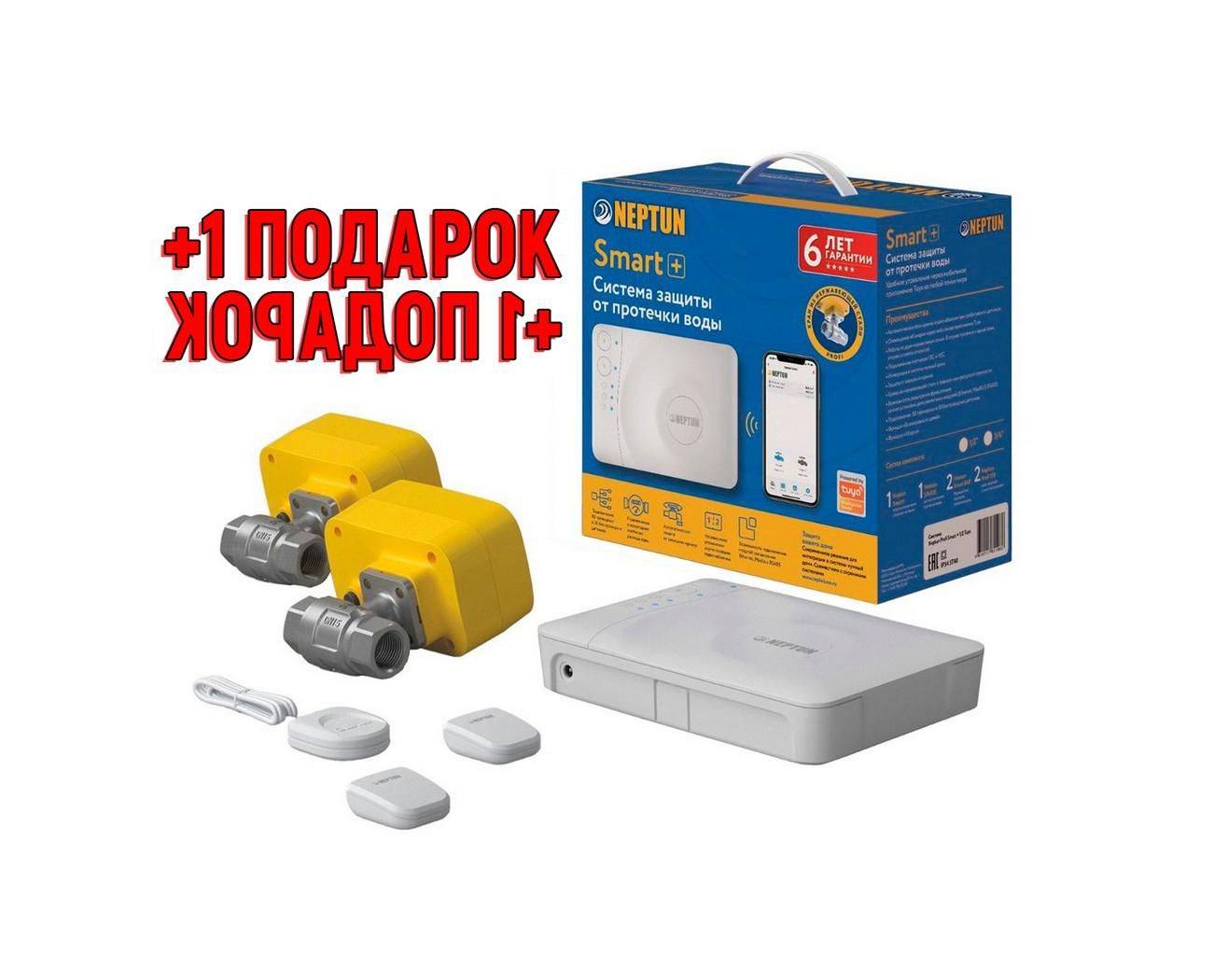

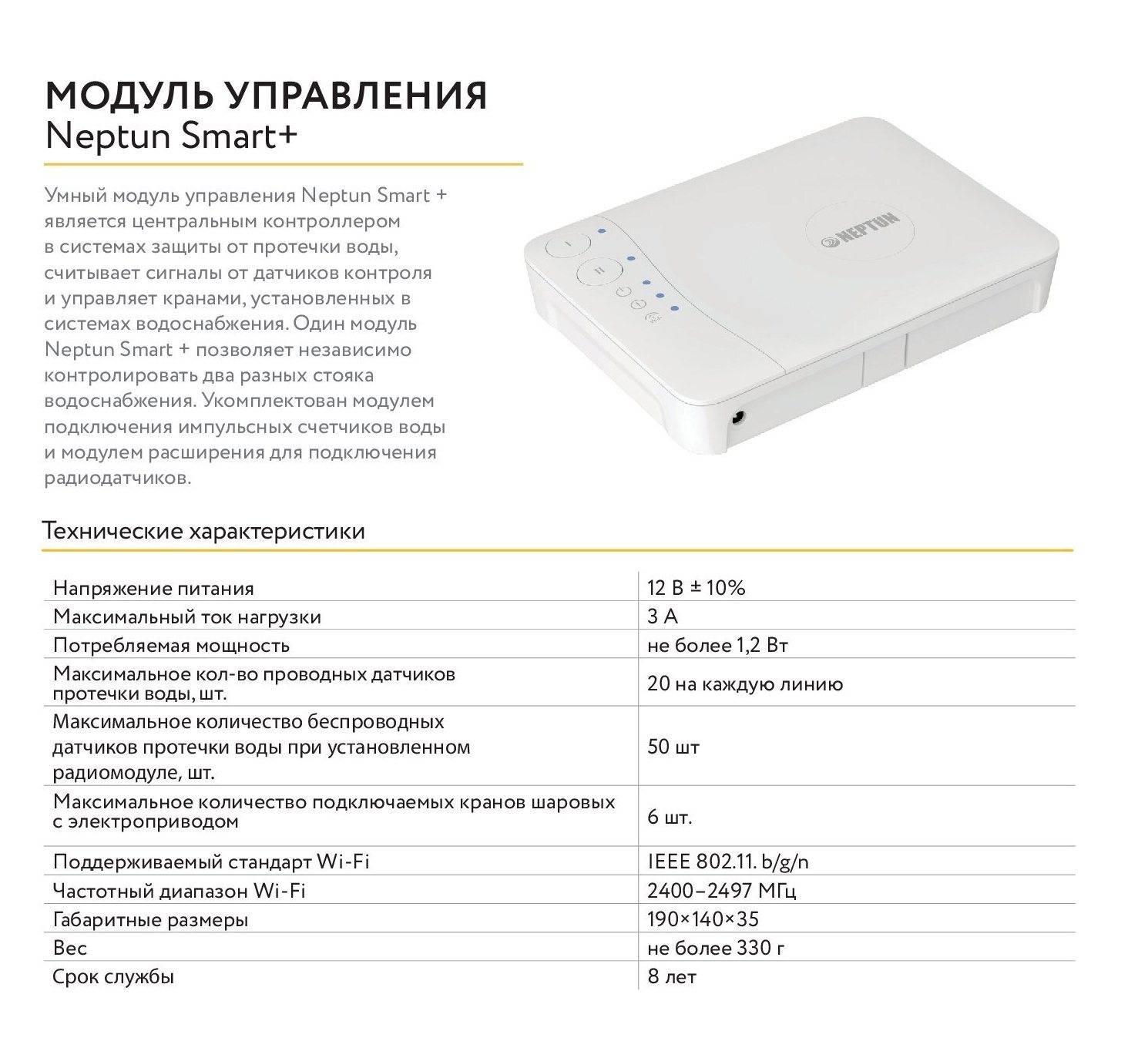

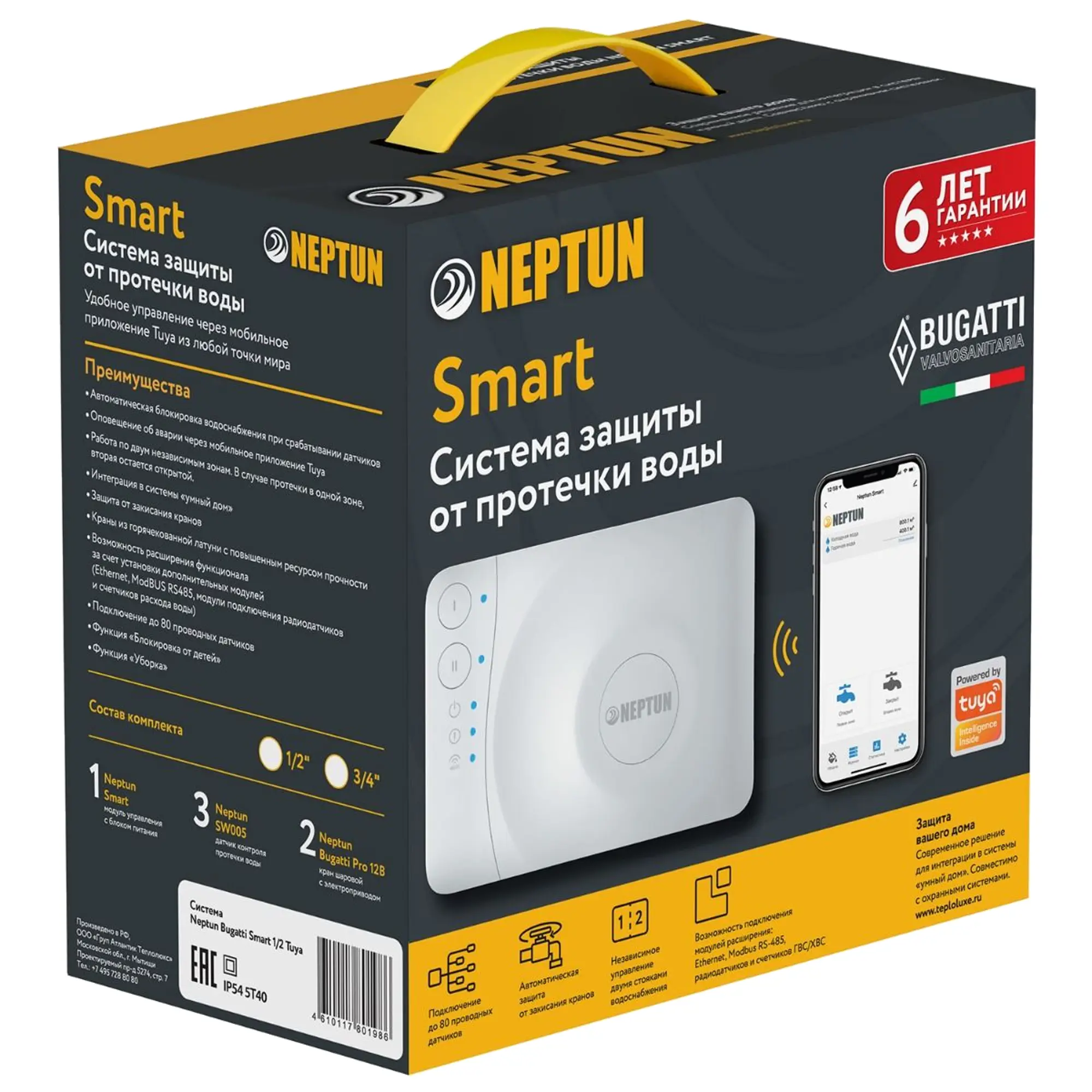

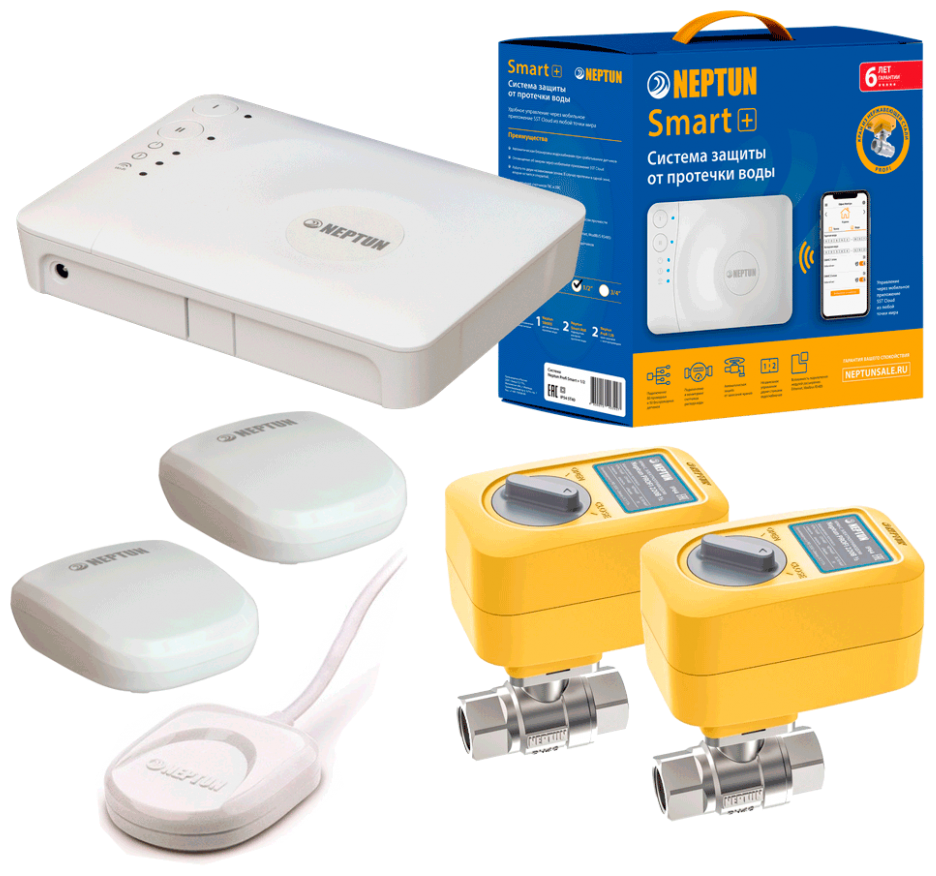

Модуль управления Neptun Smart позволяет не только контролировать утечки через приложение SST Cloud, но и удаленно регулировать температуру в квартире или доме
Чтобы правильно настроить защиту Neptune Smart +, необходимо прочитать инструкцию к приложению. Вы можете скачать это здесь. Видео по настройке SST Cloud:
Советы по выбору
В выборе системы обратите внимание на несколько основных аспектов:
- Материалы. Они играют важную роль. Например, хрупкими материалами являются силумин и цинк, и потому они не являются настолько долговечными. Хорошими и крепкими станут краны из латуни и стали. Они не ржавеют, имеют специальное покрытие.
- Длина провода. Он влияет на расстояние крана от контролера. Благодаря длинному проводу вы обеспечите самим себе быстрые монтажные работы и высокое качество полученного результата.
- Тип датчиков. Проводные и беспроводные одинаково эффективны, правда работают разных источников. Например, проводные получают снабжение от специальных контролеров, а беспроводные работают от батареек и требуют периодической замены.
- Количество датчиков. Разные производители выбирают разное количество, и оно влияет на стоимость и качество сигнала. Советуем изначально приобретать устройства с большим количеством датчиков, иначе придется докупать.
Производитель оборудования
Система защиты от протечек воды «Нептун» разработана компанией «Специальные системы и технологии».

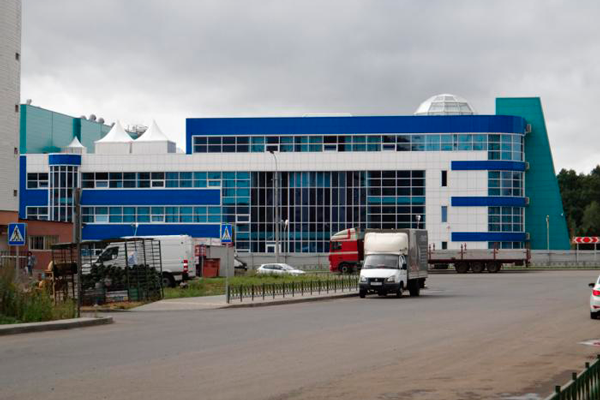

Специализацией фирмы, существующей с 1991 года, является оборудование инженерной инфраструктуры, электротехническое оборудование и электрические системы обогрева.
Компания пользуется репутацией крупнейшего производителя надежной техники не только в России, но и на мировом уровне. Ее разработки используются более чем в 40 странах.
Отличительной чертой компании является использование в своей продукции новейших технологических разработок, а также полное соответствие товаров требованиям государственной сертификации.
Инновационная защита от протечек «Нептун» выпущена на рынок в 2000 г. На сегодняшний день это самая востребованная российская система среди аналогичного оборудования.
Описание системы контроля протечки воды «Neptun»
Оборудование разработано для предотвращения затопления жилых и рабочих зданий в случае возникновения протечек в системах водоснабжения и отопления.
- обнаружение протечки;
- блокировка подачи воды;
- передача сообщения о протечке;
- запись в память состояния аварии.
Принцип работы
Специальные датчики системы протечки «Нептун», реагирующие на появление воды, устанавливаются на полу и в других возможных местах прорыва труб. Они выпускаются в двух вариантах – проводные и на радиосигналах.
Радиодатчики проще в установке, т. к. их можно закреплять в любом подходящем месте. Сигнал о контакте с водой от них передается с помощью радиоволн. Проводные модели необходимо соединять с контроллером проводами.
При попадании протекающей воды на контакты датчика протечки воды «Нептун» он посылает сигнал управляющему модулю. Модуль реагирует на аварийный сигнал подачей импульса напряжения на шаровые краны.

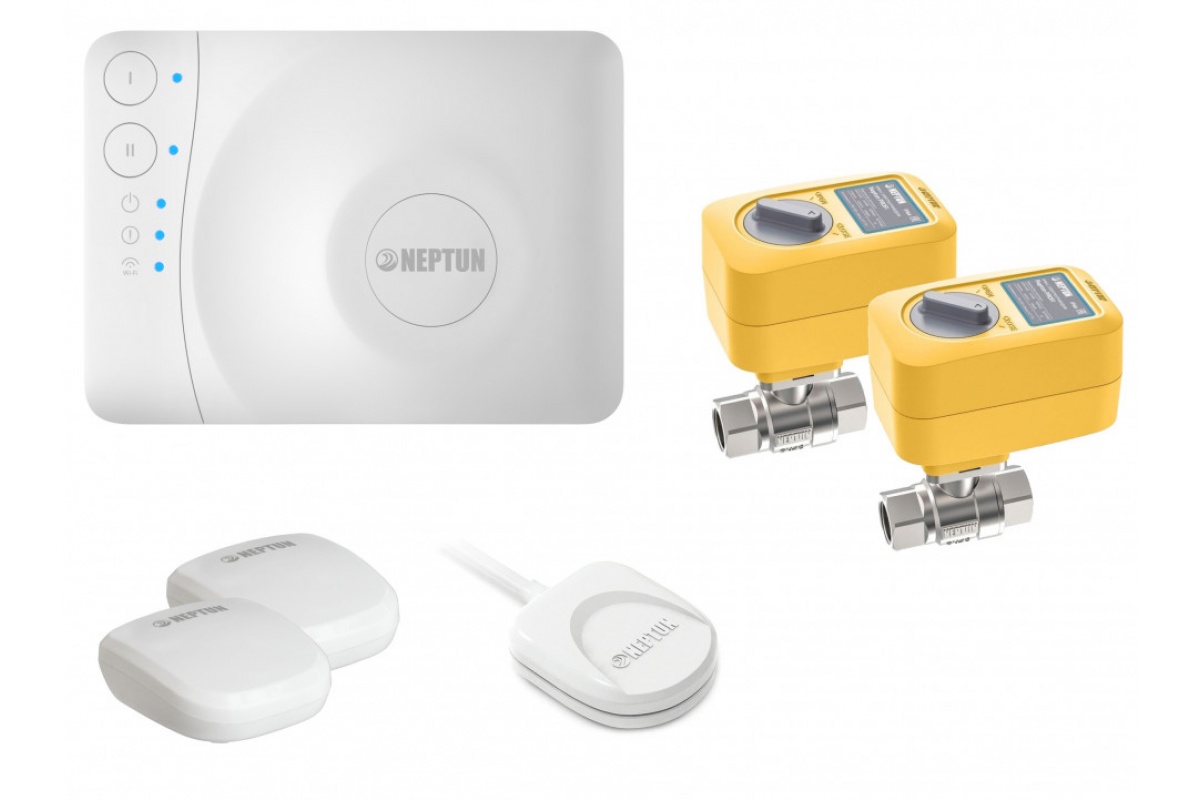

Комплектность системы

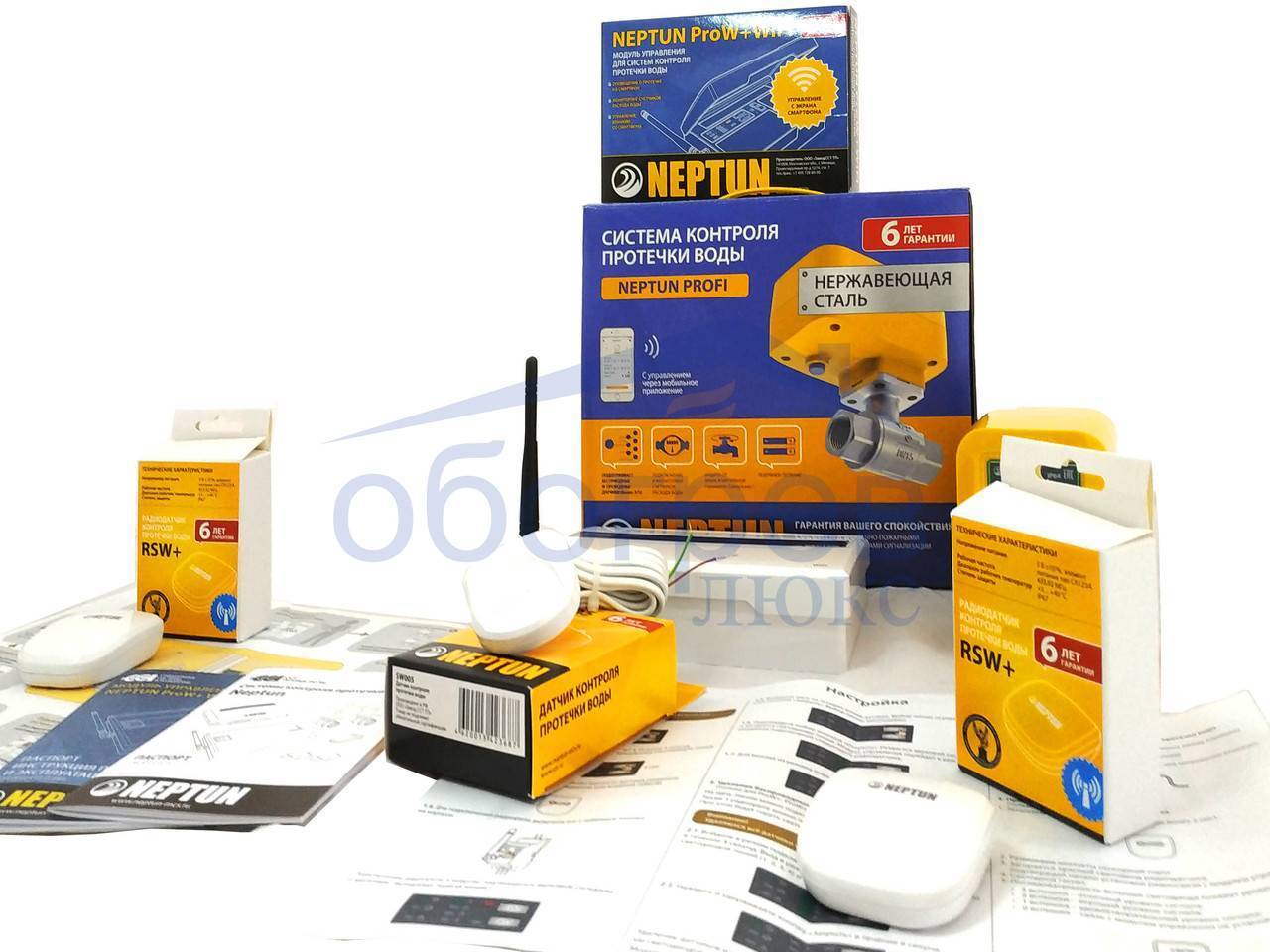

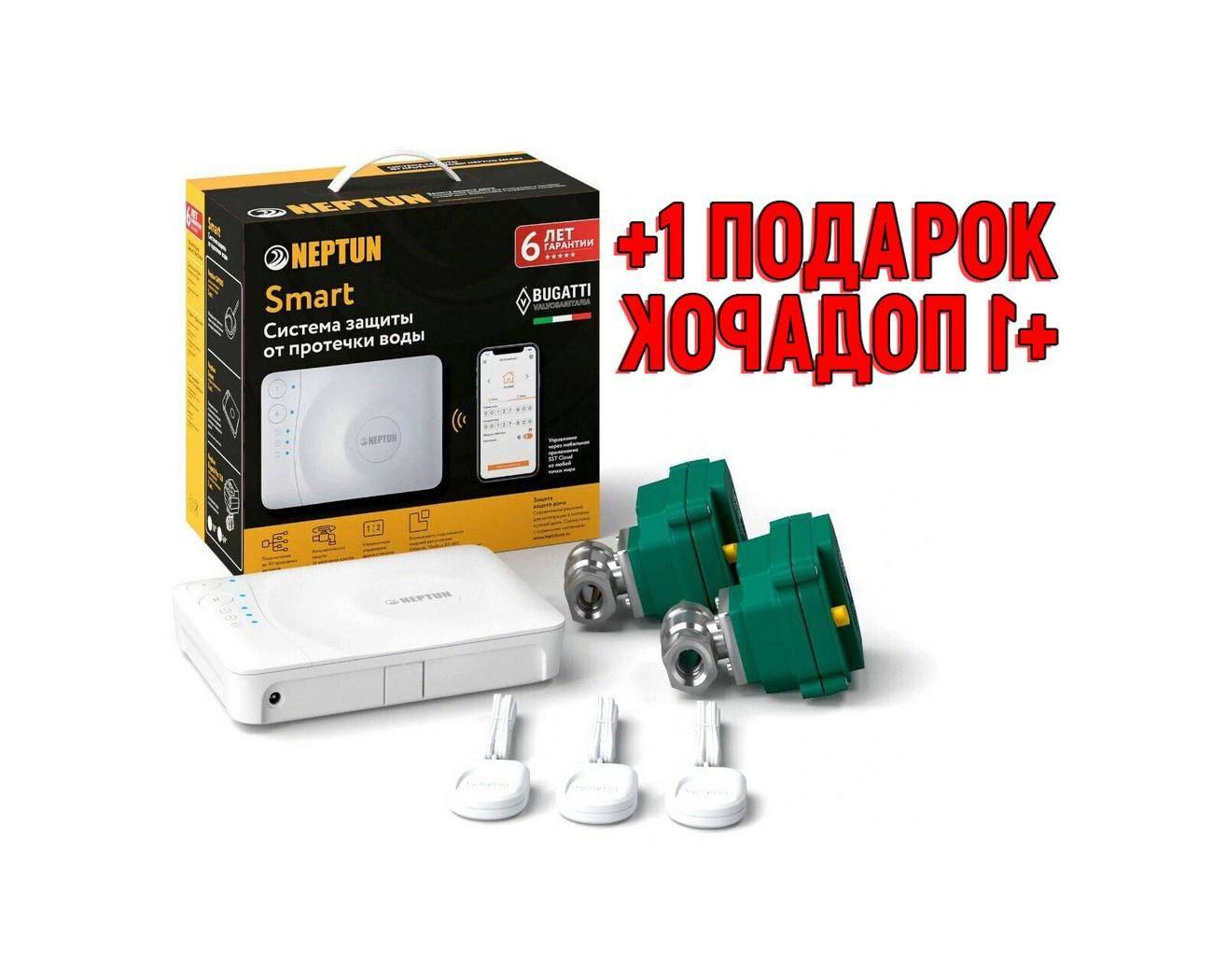

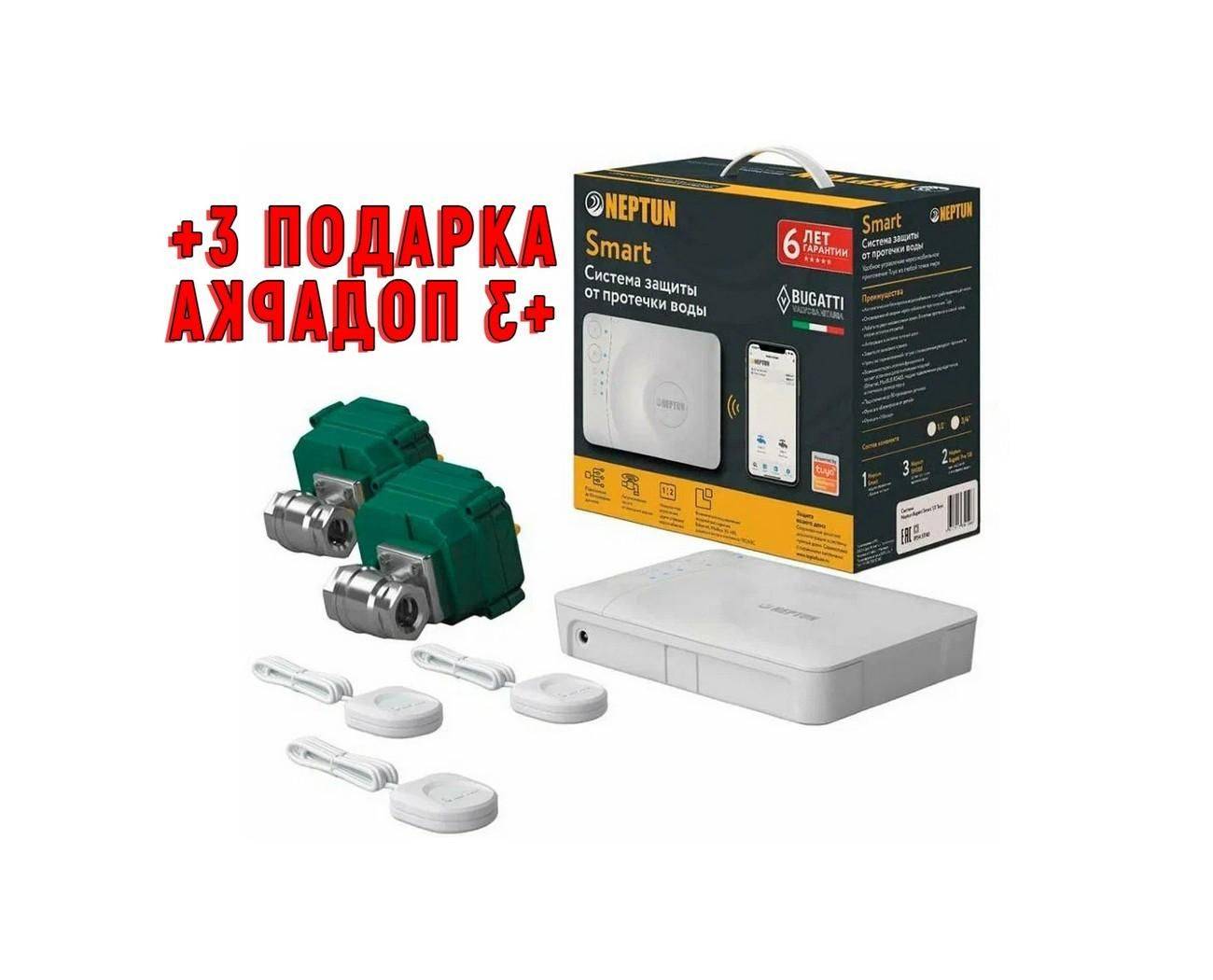

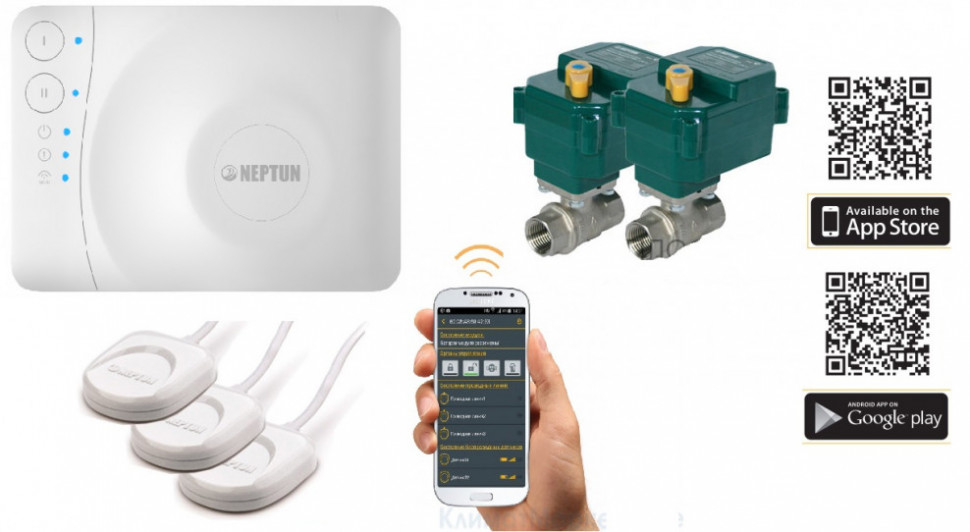

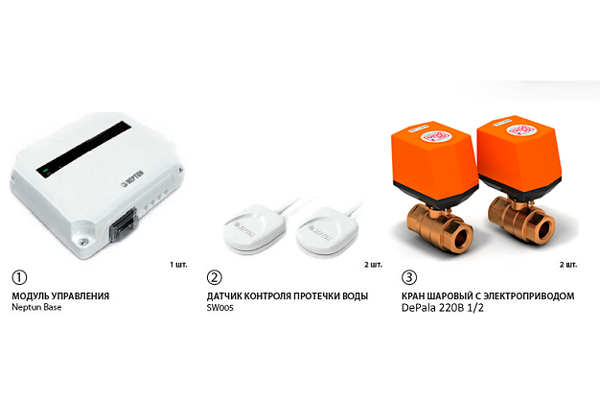

Система от протечек «Нептун» поставляется в следующей комплектации:
- управляющий модуль (Neptun Base или Neptun ProW);
- датчики для обнаружения протечки (беспроводные или проводные);
- краны для перекрывания водопроводных труб шаровые, с электроприводом.
Управляющий модуль является связующим звеном между контролирующими появление воды датчиками и кранами, регулирующими ее подачу.
На корпусе контроллера размещены два индикатора, сигнализирующие о подключении модуля к сети и о возникновении аварийной ситуации.
Еще одна функция модуля – обеспечение питанием датчиков и кранов. В память контроллера заложено выполнение ежемесячного поворота управляемых кранов для сохранения их подвижности.

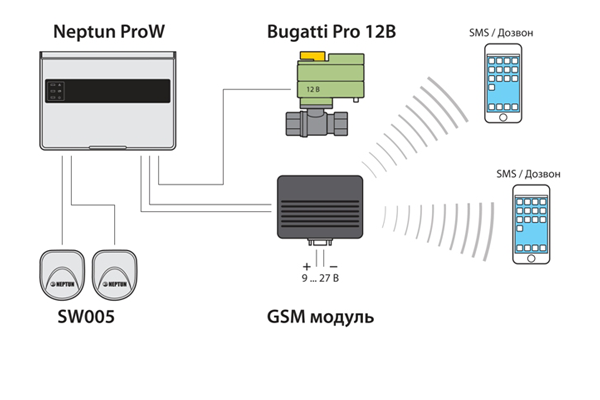

Защита от протечек «Нептун» предлагает две модели контроллера. Основное отличие модели ProW от Base заключается в наличии дополнительного источника питания, а также в увеличении функциональных возможностей. Блоки расширения позволяют увеличить число используемых датчиков в 10-15 раз по сравнению с Neptun Base.
Датчики контроля обнаруживают воду при ее соприкосновении с металлическими контактами. Устройства используют источник питания мощностью 12В, поэтому прикосновение к контактам безопасно.
При обнаружении затопления устройство посылает тревожный импульс на модуль управления. Шаровой кран с электроприводом способен по команде управляющего устройства перекрыть трубу, блокируя воду до устранения неисправности.
Технические параметры
Характеристики компонентов системы защиты от протечек «Neptun» представлены в таблице:
Модуль управления Neptun Base

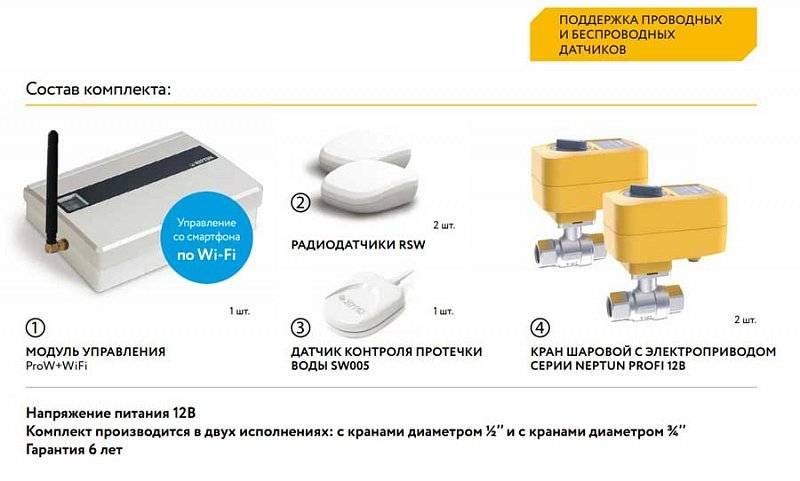

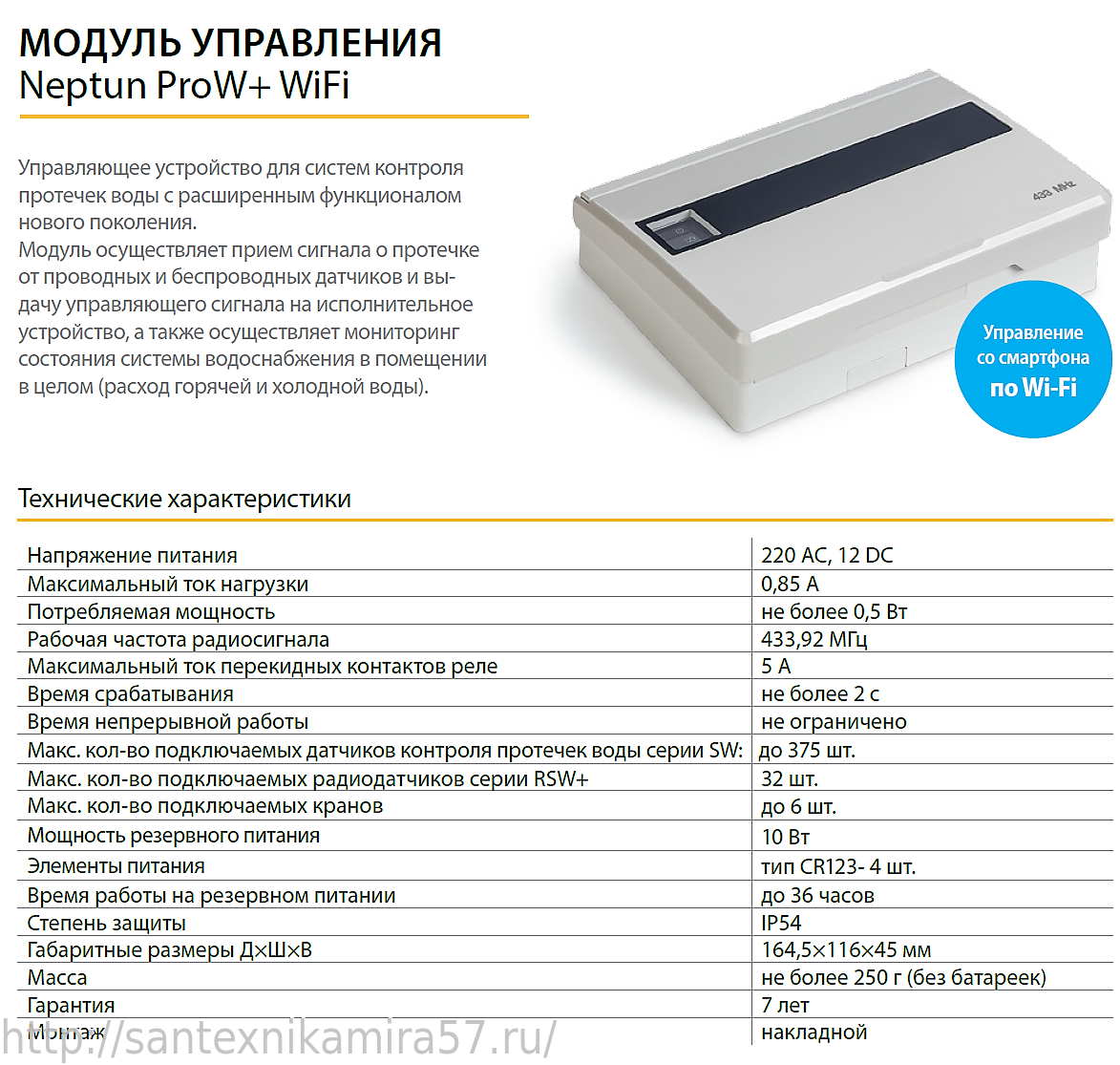

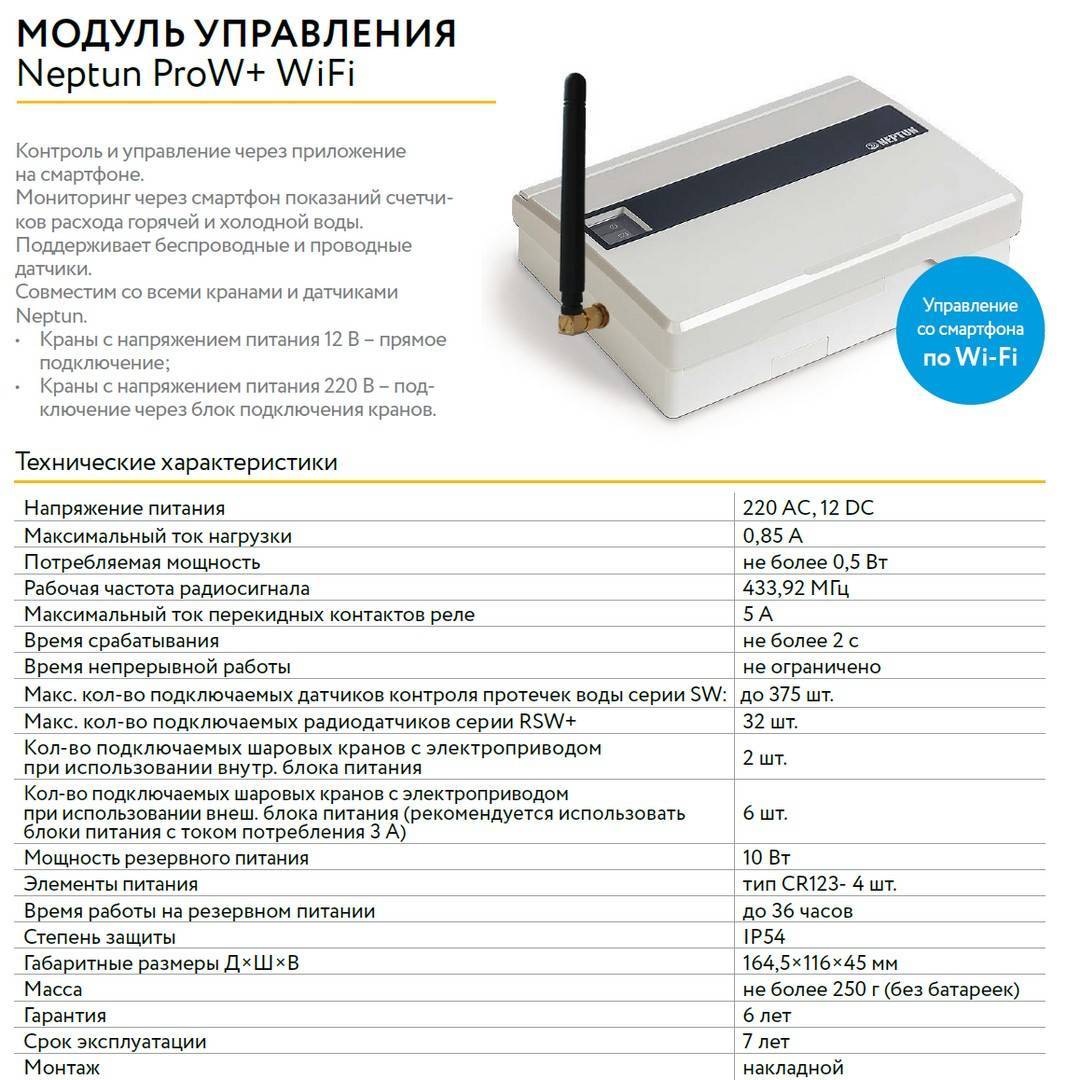

Модуль управления Neptun ProW
Оставляя дом или квартиру без присмотра даже на короткое время, мы рискуем: слишком много инженерных систем в нашем жилище, которые при аварии способны нанести существенный вред. Одна из таких систем — водопровод. Обезопасить себя и свое жилье от потопа можно используя систему защиты от протечек Нептун. Это одна из фирм, которая поставляет на рынок готовые решения для наиболее распространенных вариантов. Также есть возможность собрать из комплектующих собственную систему — с конкретными свойствами.

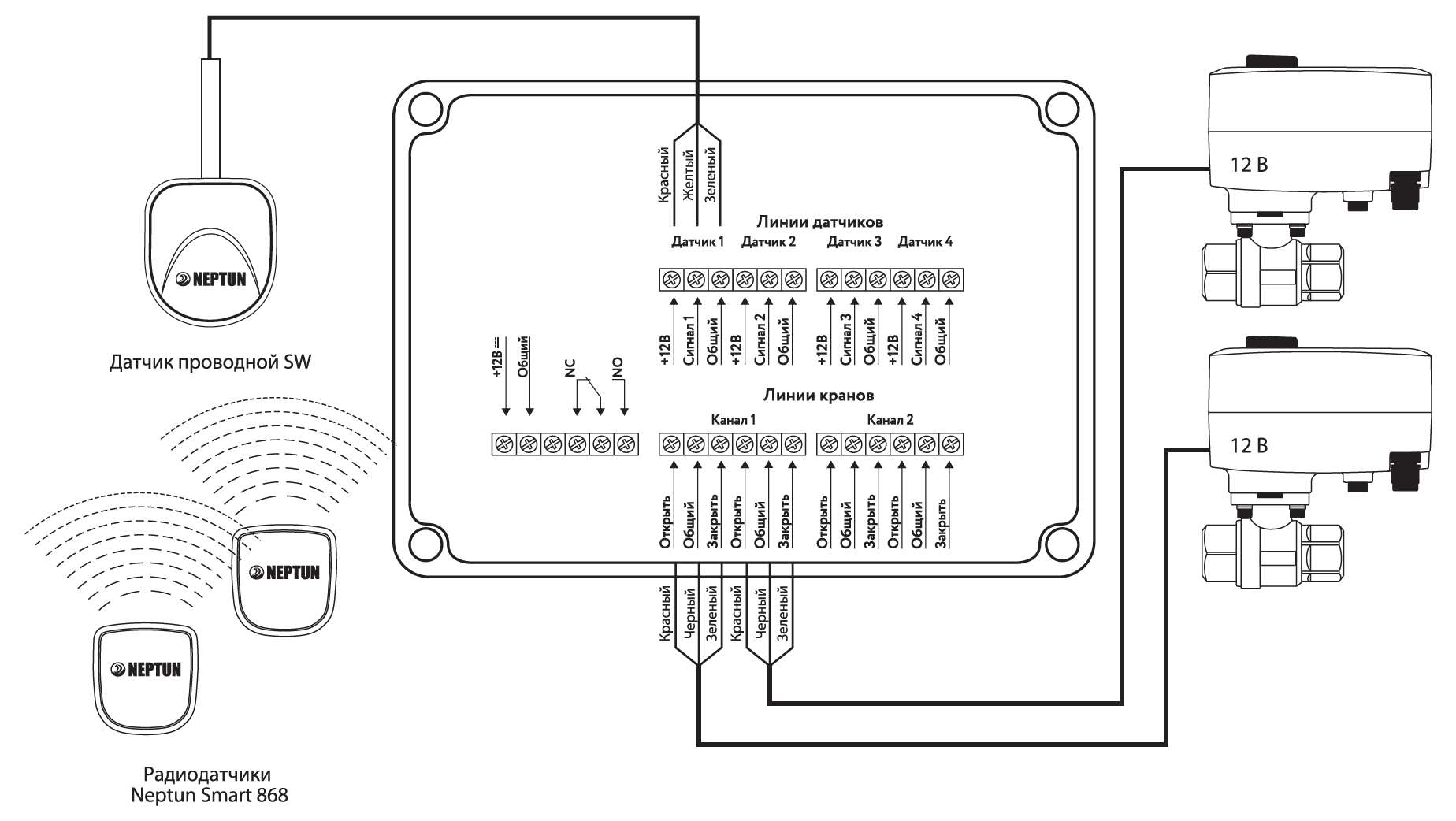

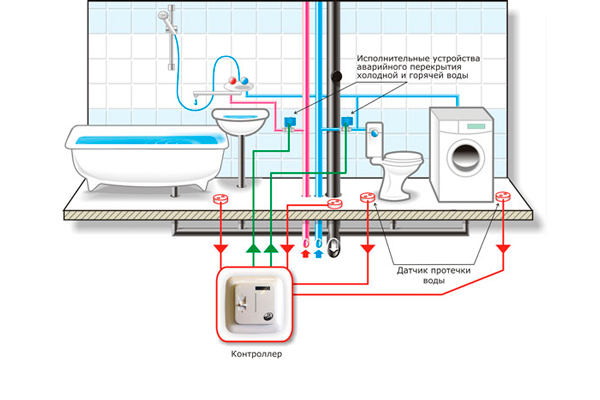

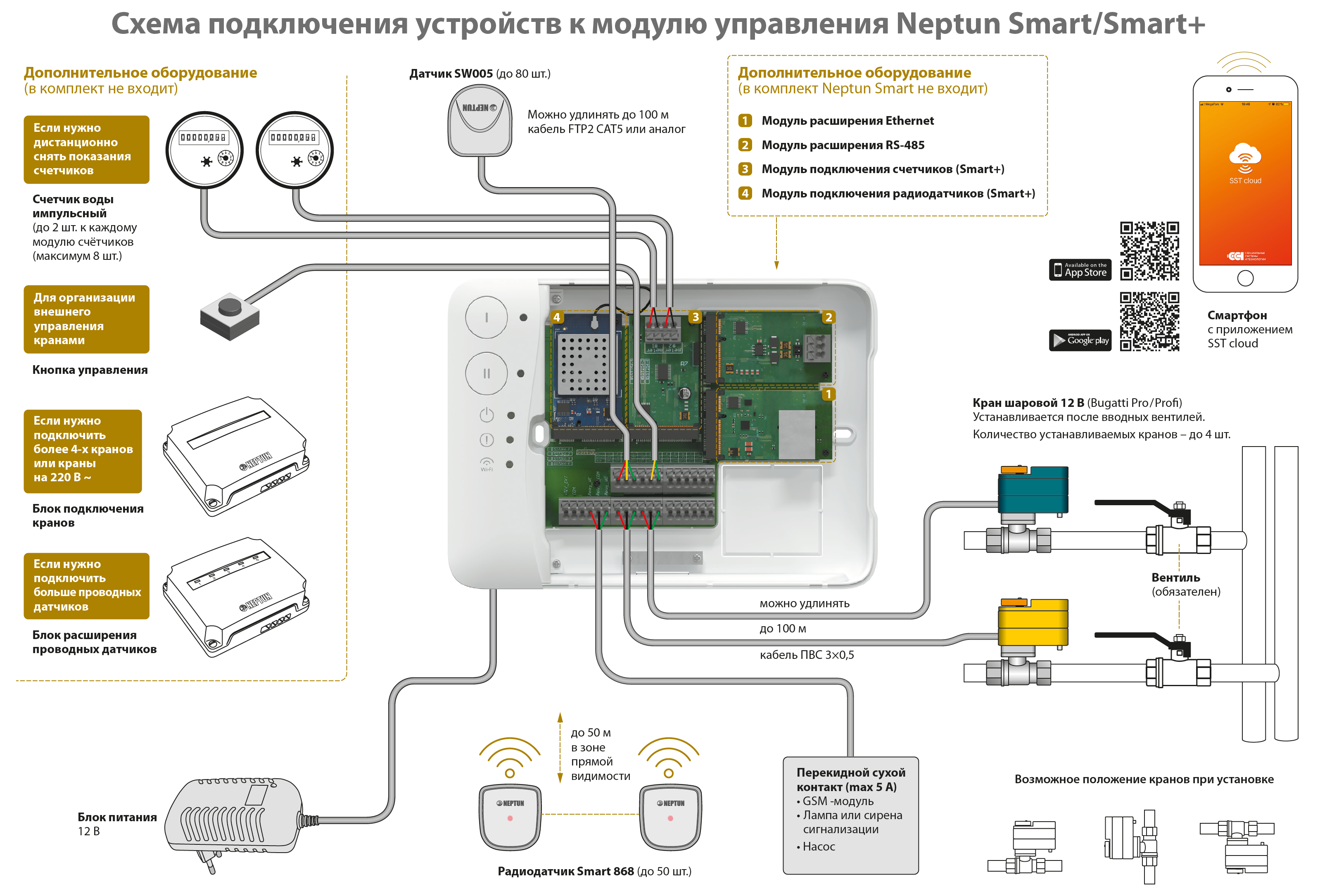

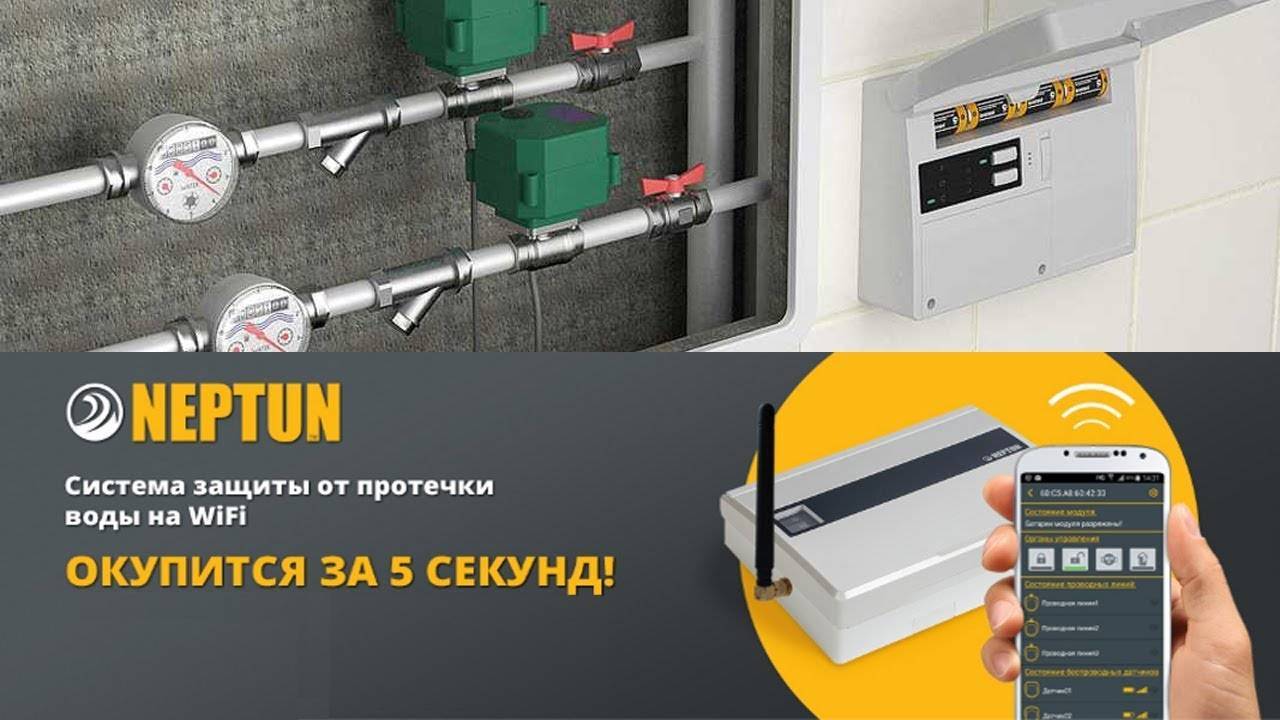

Состав и схема устройства типовой защиты
Стандартная комплектация включает в себя:
- Краны шарового типа с электроприводом, при помощи которых и реализуется функция блокировки потока воды в трубах. Задвижка прерывает подачу и сообщает о произошедшей аварии. Из минусов клинового способа перекрытия воды — необходимость установки крана на каждый трубопровод, а их диаметр может отличаться. Так, установка Нептун от протечек имеет размер клапанов от 1 до ½, Подробнее о доступных габаритах нужно уточнять в инструкции к конкретному устройству.
- Контроллер для управления. Отсюда поступает сигнал в краны для перекрытия воды, после чего отправляется уведомление владельцам санузла. Блок может подсоединяться к датчику проводным или беспроводным методом. Панель дает основную информацию о состоянии кранов и уровне заряда.
- Датчик. Бывает автономным или подключаемым к сети электроэнергии. Местом установки выбирается точка с риском утечки.
В качестве дополнения могут прилагаться передатчики для управления устройством на расстоянии через Wi-Fi или с возможностью оповещения о состоянии водопровода по СМС. Количество дополнительных функций напрямую влияет на стоимость защиты. Богатые комплектации встречаются у моделей с ценой выше среднего уровня.

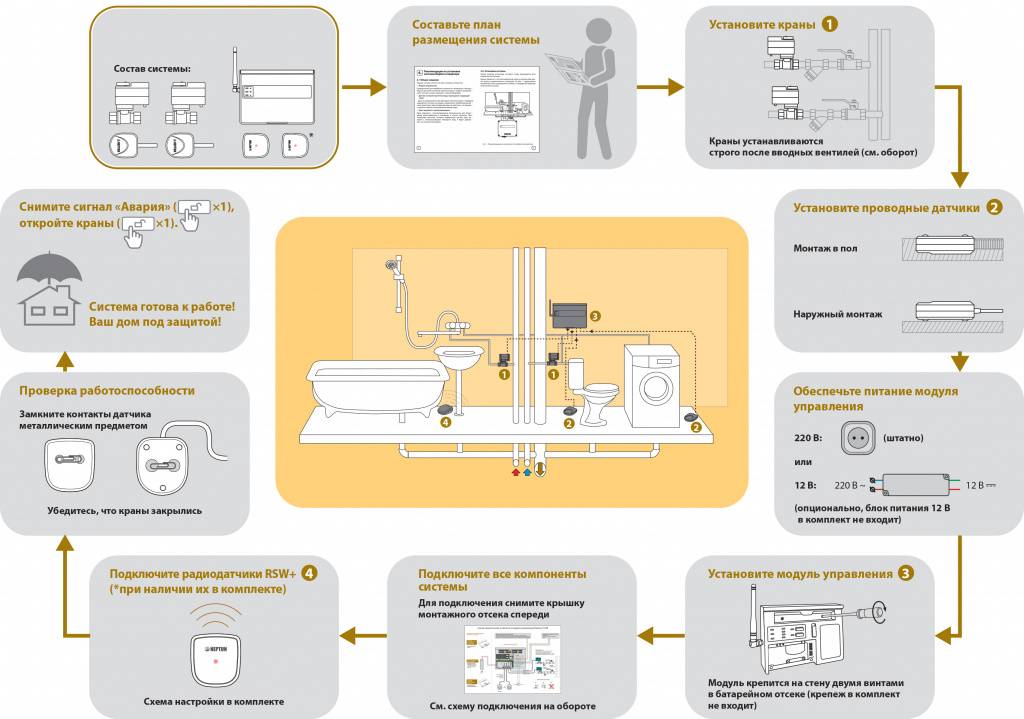

Подключение
Мы не будем останавливаться на монтаже устройства, но сразу хочу предупредить, что для работы данного комплекта вам конечно же обязательно потребуется подведение 220В.
После завершения монтажа и проверки работы ручного управления системы (нажали кнопку, кран закрылся, нажали другую кнопку, кран открылся) приступаем к настройке удаленного управления.
Для этого (shame on you Neptun!!!) вам потребуется обратиться НЕ к инструкции, которая будет вложена в комплект поставки, а найти её на сайте, т.к. именно там вы найдете ссылку на актуальное приложение SST Cloud. То, что написано в инструкции НЕ РАБОТАЕТ!
По итогам базовой настройки вашего комплекта вы сможете удаленно управлять через приложение своими устройствами
Обратите внимание, что данное управления организовано за счет отправки команд на внешний сервер Нептуна, из-за чего даже находясь в пределах Российской Федерации все равно образуются не малые задержки
Соответственно, если есть приложение, которое работает по какому-либо протоколу (в данном случае это обычный REST API), то значит не должно быть сложностей и прикрутить данный функционал к HomeKit через Node-RED.
Ниже подробнее.
Признанная надежность
Защита Gidrolock выпускается компанией Гидроресурс – лидер в производстве оборудования, обеспечивающего безопасность эксплуатации инженерных водопроводных сетей любой сложности. Это гарантирует высокое качество продукции, длительность эксплуатации и следующие преимущества:
Практичность. Входящие в комплект шаровые электроприводы разных размеров и датчики легко дополняются необходим оборудованием до нужного количества. Так, к стандартному устройству можно подключить до 20 дополнительных датчиков и 20 шаровых кранов на электроприводе, а также увеличить длину 3-метрового кабеля и 100 метров. Система поддерживает установку сотни радиодатчиков и функционирование современной GSM-сигнализации, которая незамедлительно уведомляет владельца о случившейся протечке.
Безопасность и гарантии. Установка функционирует на автономном элементе питания, с которого напряжение в 12 вольт подается на шаровой электропривод. Данный аккумулятор периодически подзаряжается проходящим слабым током, поэтому его хватает на длительный период эксплуатации без замены и переустановки. К тому же, продукция реализована через официальных дилеров, обеспечена 3-х летней гарантией, на протяжении которой устройство в целом или его отдельные элементы могут быть заменены или отремонтированы при отсутствии механических повреждений.
Скорость реагирования. Несколько огорчает быстрота срабатывания системы защиты. После обнаружения протечки краны будут перекрыты только через 30 секунд.
Функциональность. Элементы перекрытия устройства выполнены из нержавеющего сплава, что позволяет им выдерживать давления до 64 атмосфер. Полиуретановые уплотнители характеризуются прочностью и большой долговечностью. Высокая термостойкость материалов позволяют им выдерживать нагревание до 220 градусов Цельсия. Таким образом, запорные механизмы системы не портятся и практически не изнашиваются даже после 10 000 закрытий-открытий.

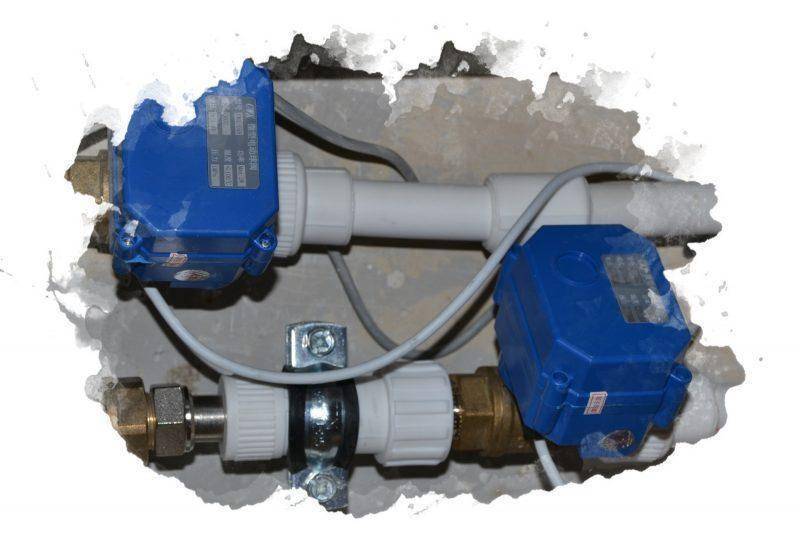

Шаровой электропривод Gidrolock компании Гидроресурс
Качественная защита от протечек воды в квартире должна учитывать и эксплуатационные особенности, ведь любые водопроводные сети неизбежно сталкиваются с проблемой известковых отложений, в результате которых рабочие узлы оборудования закисают. В данной конструкции предусмотрено автоматическое срабатывание запорных механизмов, и раз в две недели краны поворачиваются на 5 градусов, предупреждая таким образом накопление отложений.
https://youtube.com/watch?v=rNTNcvy4neU
Рейтинг лучших систем защиты от протечек
В России основными производителями подобных систем являются компании «Нептун» и «Аквасторож».
Из представленных на рынке, в данный момент можно выделить следующие системы защиты от протечек:
NEPTUN Aquacontrol
Система защиты с проводным типом датчиков от российского производителя «Нептун», предназначенная для труб в ½ дюйма. Комплект прибора состоит из двух датчиков, реагирующих на малейшие протечки, двух кранов с электрическим приводом и одного модуля управления. Цена в магазинах начинается от 9 500 рублей.
ДОСТОИНСТВА:
- пошаговая инструкция с иллюстрациями
- отсутствие ложных срабатываний
- быстро перекрывает краны в случае протечки
- гарантия 4 года
- в случае поломки компания идет на контакт, меняет по гарантии
НЕДОСТАТКИ
- трудности при монтаже и подключении
- качество и хлипкость блока подключения кранов
NEPTUN Aquacontrol
NEPTUN Bugatti ProW
Система, обладающая расширенным функционалом. Датчики оснащены автономным питанием, что позволит им работать в случае отключения света. При желании систему можно интегрировать в «Умный дом». В комплект входит два радиодатчика с радиусом действия до 50 метров и краны от итальянского производителя. Цена в магазинах – от 18 000 рублей.
ДОСТОИНСТВА:
- высокое качество материалов
- питание от сети и от батареек
- прекрасный уровень гарантийного сервиса
- 6 лет гарантии
- при срабатывании издает громкий звук
НЕДОСТАТКИ
- непростая установка
- короткие провода
NEPTUN Bugatti ProW

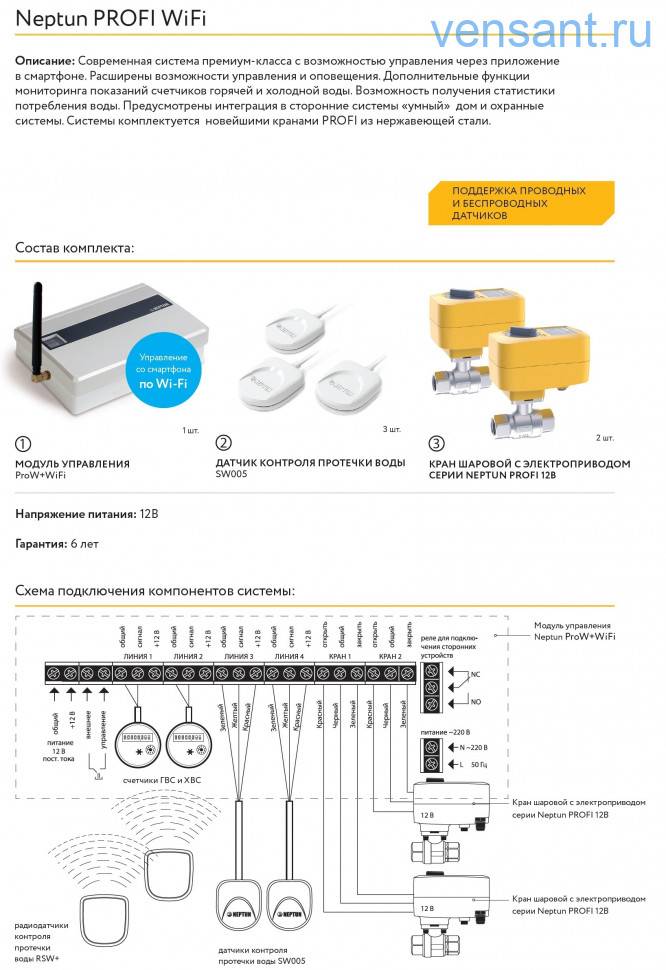

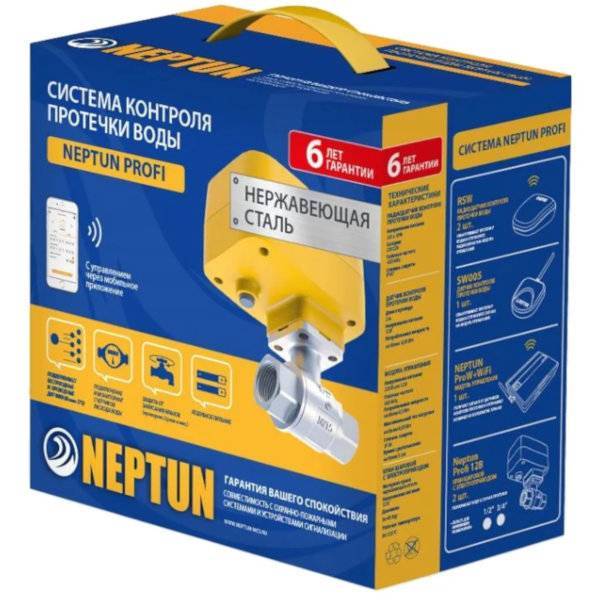

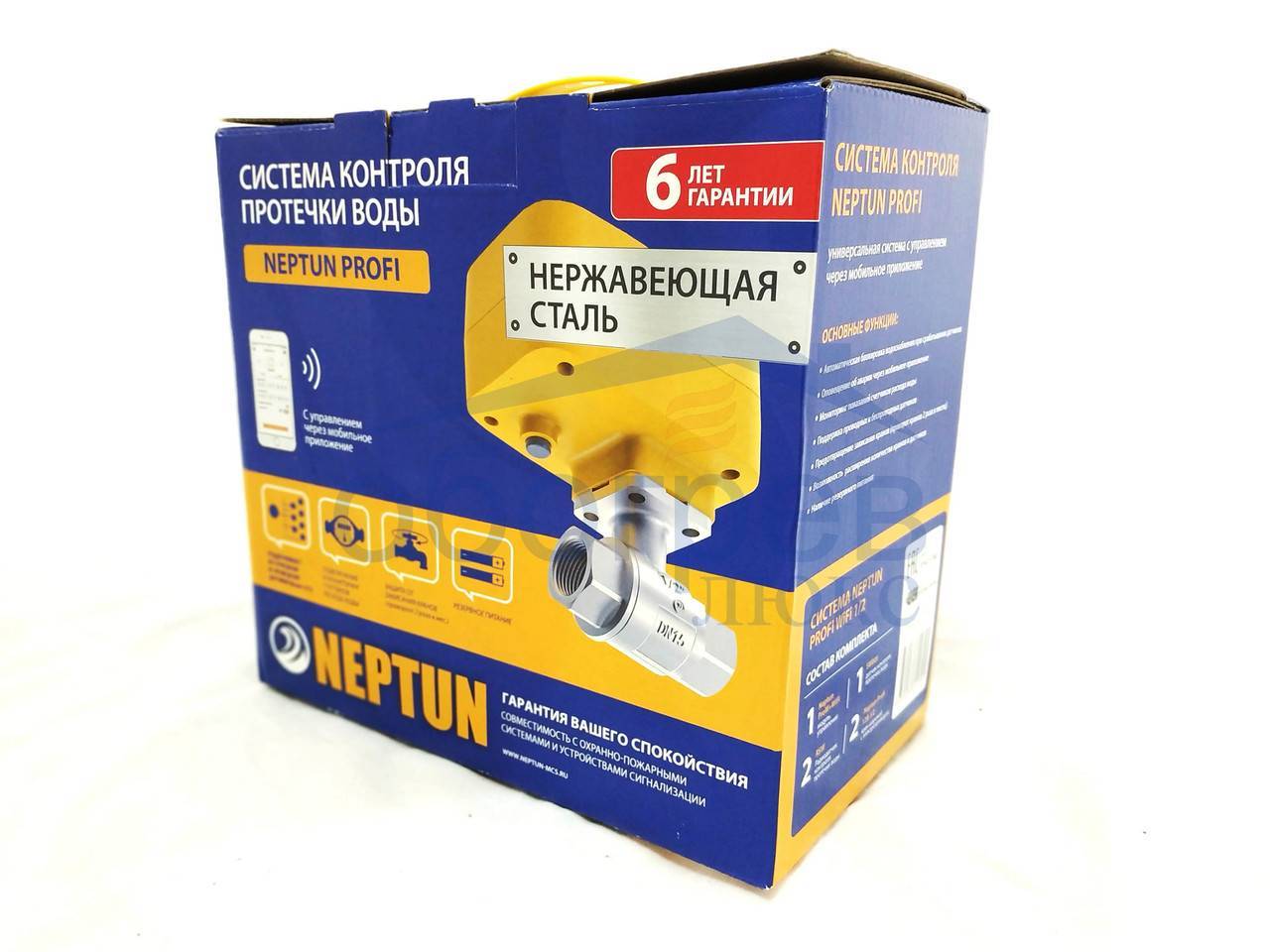

NEPTUN Profi WIFI
Система с двумя радиодатчиками в комплекте. Предусмотрено удаленное управление и контроль состояния датчиков при помощи мобильных устройств. В случае аварийной ситуации система оповестит хозяина о протечке уведомлением на смартфоне. При срабатывании любого датчика система сразу же блокирует подачу воды. Цена в магазинах начинается от 23 000 рублей.
ДОСТОИНСТВА:
- внятная инструкция по настройке и подключению
- краны из нержавеющей стали
- удалённое управление и оповещение пуш и на мейл
- безопасность (12v)
- подключение системы к умному дому
НЕДОСТАТКИ
- долгий отклик удаленного управления
- короткие провода у электроприводов кранов
- краны закрывает медленнее, чем конкуренты
NEPTUN Profi WIFI
Аквасторож Эксперт
Готовая системы от российского производителя «Аквасторож». К системе можно подключить до 5 кранов и неограниченное количество датчиков. В комплект входит все необходимое от блока питания до батареек. В случае протечки система остановит подачу воды в течение 2,5 секунд. Цена в магазине – от 20 000 рублей.
ДОСТОИНСТВА:
- быстрое реагирование системы на протечку
- резервное электропитание
- удобство монтажа и использования
- регулярная самодиагностика
- удачное решение блока управления по набору функций
НЕДОСТАТКИ
ненадежность и недолговечность (по мнению некоторых покупателей, требует замены кранов и редукторов через 4 – 5 лет эксплуатации)
Аквасторож Эксперт
AQUABAST стандарт 1
Бюджетная система защиты со всем необходимым оборудованием. В комплект системы входят модуль, два шаровых крана, до четырех датчиков протечки, аккумулятор, рассчитанный на 2 суток автономной работы. Корпус выполнен из латуни. Цена в магазинах – от 12 000 рублей.
ДОСТОИНСТВА:
- надежность
- простота установки
- автономное питание (аккумуляторы)
- высокое качество материалов
- компактность
НЕДОСТАТКИ
- короткие провода на электрокранах
- инструкция несколько путанная, нет четких указаний
AQUABAST стандарт 1
Gidrolock ЗАГОРОДНЫЙ ДОМ
Система, которая прежде всего подойдет для загородных частных домов. В комплект входят три датчика протечки, аккумулятор для автономного использования и блок управления. Диаметр труб – ½ дюйма. Единственный минус данной системы – она подходит только для холодной воды. Цена в магазинах – от 17 000 рублей.
ДОСТОИНСТВА:
- понятная инструкция
- простая установка
- материал крана – латунь
- в комплекте крепеж
- высокая надежность
НЕДОСТАТКИ
не обнаружено
Gidrolock ЗАГОРОДНЫЙ ДОМ
SPYHEAT ТРИТОН 15-002
Бюджетный датчик протечек с гарантированным сроком службы в 5 лет. Подойдет для городских квартир, частных домов, дач, коттеджей. Время перекрытия воды в случае протечки – до 5 секунд. Максимальное количество датчиков, которые можно подключить к системе – 8. Цена в магазинах начинается от 10 000 рублей.
ДОСТОИНСТВА:
- быстрое перекрытие кранов в случае протечки
- индикация состояния системы
- отключение/включение воды осуществляется нажатием одной кнопки
- компактный контроллер
- гарантия 5 лет, отзывчивый сервис
НЕДОСТАТКИ
нет возможности подключения беспроводных датчиков
SPYHEAT ТРИТОН 15-002
Подключение к HomeKit
На самом деле, если вы уже хотя бы немного разобрались как работает Node-RED, как создавать там HomeKit-устройство, то вы скорее всего просто ждете ссылку с flow — дальше вы разберетесь. Поэтому держите — здесь вы найдете пример с flow, включая шаровые краны, управление теплым полом и фиксации протечек (необходимо только на местах комментариев добавить HomeKit блоки) + не забудьте поставить свои credentials в первом блоке.
Теперь давайте разберем, что было написано мной абзацем выше.
Общая работа с API Нептуна завязано на два этапа:
- Это последовательность запросов, в которых мы по паре логин/пароль получаем сначала ключ для доступа к информации ваших устройств, потом смотрим список ваших настроенных домов в приложении, потом получаем статус всех ваших устройств в этом доме.
- Используя полученный ранее ключ передаем команды на исполнение (перекрыть воду, поставить температуру пола и тд)
Соответственно, разберем по порядку.
Именно эта часть является инициирущей во всей нашей цепочки получения данных, где мы в первом голубом блоке timestamp просто задаем интервал, как часто мы хотим получать обновления по статусу (сейчас настроено каждые 10 секунд).
Дальше происходит магия из цепочки запросов, по итогам которых в последнем блоке getting the data мы получаем информацию о всех наших устройствах в ПЕРВОМ доме (да, если у вас несколько домов, то вам нужно будет выбрать его в блоке getting the House — не буду останавливаться подробнее т.к. думаю, что среди нас мало тех у кого больше одного дома в приложении).
Идем дальше.
Здесь же мы видим уже разбор наших данных на HomeKit устройства
Стоит обратить внимание, что от блока getting the data идет 4 линии. Каждая линия отвечает за отдельный вид устройств:
- термостат
- счетчики воды
- датчик утечки
- шаровой кран
Соответственно, для того, чтобы теперь эти устройства появились необходимо будет добавить соответствующие HomeKit блоки на место белых комментариев.
Для примера подставлен HomeKit-блок крана, но и его вам нужно будет заменить (или настроить) т.к. данный блок сейчас настроен на использование бриджа inhomekit.
К сожалению, опять же для того, чтобы добавить всю вашу библиотеку устройств вам необходимо будет разобраться и немного покопаться во flow и в объектах, получаемых от API Нептуна, но, увы, в этом весь Node-RED.
