Как устроена система водоснабжения частного дома с накопительной емкостью

С нижним или верхним расположением

Есть три варианта подключения накопительной емкости и использования запаса воды:

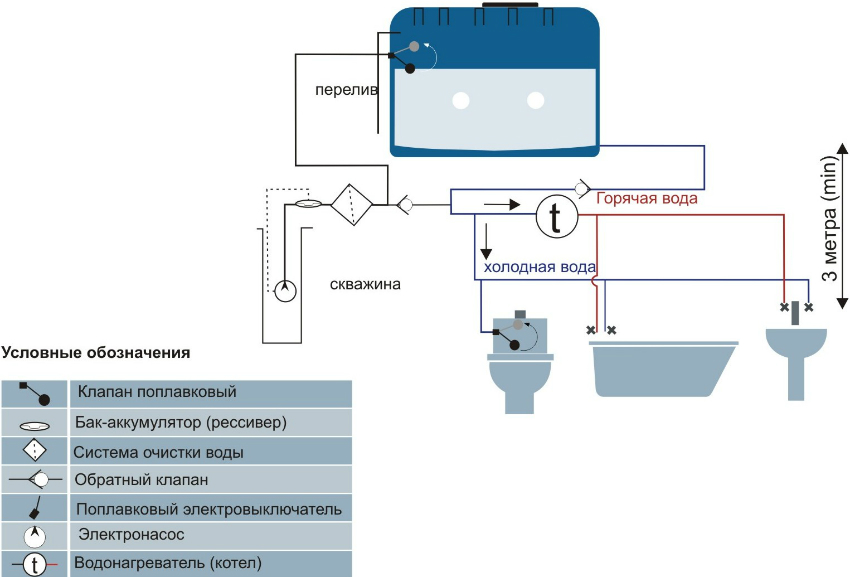

• Верхнее расположение емкости. В этом случае забор воды осуществляется под действием силы гравитации. Чем выше расположен гидроаккумулятор по отношению к потребителю, тем сильнее напор воды. Каждые 10 метров высоты добавляют 0,1 атмосферу, или примерно 1 бар.
• Нижнее расположение простой накопительной емкости. Гравитация уже не поможет, и для подачи в водопровод используется насос, поднимающий давление до оптимального уровня.
• Аккумулирующие емкости мембранного типа сами по себе создают требуемое давление для подачи воды. Нижнее расположение на уровне потребителя для них является оптимальным, так как от установки на чердаке или вышке никакого преимущества не будет.

Как определить оптимальный вариант?

Если дом с несколькими этажами и есть возможность расположить накопительный бак на чердаке, то это позволит обойтись без дополнительной установки насоса, и не нужно тратиться на дорогостоящий мембранный бак. Фактически это аналог водонапорной башни. Однако поднять емкость так высоко, чтобы обеспечить комфортный напор на уровне 2-2,5 атм. все равно сложно. Тем более что встает вопрос об утеплении бака, чтобы в зимний период вода в нем не замерзала.

В случае аварийного отключения воды имеющегося давления в 0,2-0,3 атм. будет вполне достаточно, чтобы воспользоваться смесителем в раковине, унитазом или даже душем, однако не получится задействовать часть бытовой техники, например стиральную машинку или посудомойку, которым требуется большее давление для срабатывания электромагнитных клапанов.

Установка емкости в уровень с потребителем подойдет в тех случаях, когда нет возможности поднять бак на чердак или хотя бы на этаж выше. Это же относится и установке накопительного бака в квартире. Потребуется небольшой насос для подачи воды в водопровод под давлением. Для обеспечения адекватного режима работы насосу потребуется расширительный мембранный бак.

Аккумулирующий бак с мембраной отлично подойдет для хранения запаса воды как при использовании централизованного водопровода, так и в автономной системе. При этом он не требует дополнительного оборудования или верхнего расположения. Однако его стоимость значительно выше, чем любой обычной накопительной емкости даже в сочетании с простым насосом.

Общие правила подключения

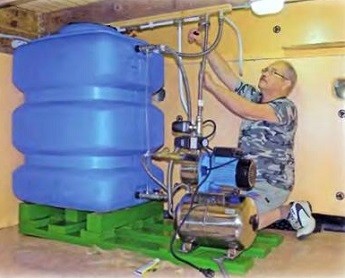

Устанавливается бак с водой на подготовленной площадке: бетонном основании, перевязанном с фундаментом, или усиленной металлической раме из профилированной трубы. Конструкция должна выдержать полуторный вес бака и воды в нем при полном заполнении.

Входной патрубок может быть любого подходящего диаметра, подача воды происходит под давлением. Выходной патрубок и трубу к водопроводу выбирают диаметром в полтора-два раза больше чем сечение основной линии. Оптимальный размер 32 мм.

Утепление даже самое качественное лишь замедляет снижение температуры в баке. Для предотвращения замерзания воды при установке емкости на неотапливаемом чердаке или на крыше следует использовать любую подходящую систему подогрева труб и самого накопителя.

Оборудование для водоснабжения

Подбор систем начинается с оценки характеристик предполагаемого сооружения. Автономное водоснабжение частного дома включает в себя такие компоненты:

• насосная станция или насос;
• системы очистки воды;
• регулирующая и накопительные ёмкости;
• внутренний и наружный трубопровод;
• приборы для управления всей системой;
• вентили, фитинги, краны, смесители, трубы и прочее.

При монтаже ёмкостей и насосов следует в точности соблюдать рекомендации изготовителя оборудования.

Накопительные баки для воды и фильтры

В зависимости от способа эксплуатации существуют такие виды:

• Безнапорные баки. Они изготавливаются из полимерных материалов и предназначены для создания дополнительного напора. Устанавливаются в наивысшей точке.
• Гидропневматический бак (ресивер). Его внутренний отсек разделен на 2 половины при помощи мембраны. В одном отделении содержится воздух, который создаёт давление.

Безнапорный бак следует устанавливать в вентилируемом и освещённом помещении, температура в котором не должна опускаться ниже нуля. Ёмкость устанавливается на поддон, это поможет защититься от протечек. Бак оснащается съёмной крышкой.

Основная характеристика насосного оборудования — частота его включения в определённый промежуток времени. На этот параметр ориентируются при выборе гидроаккумулятора. Интервал между запусками у погружного насоса больше чем у поверхностного. И для нормальной работы первого размер бака должен быть большим.

Для систем с поверхностными насосами чаще всего используют мембранные баки до 24 литров. Если в городе часто отключают электричество, то рекомендуется использовать накопительные баки большого объёма. Гидроаккумуляторы устанавливают в специальных камерах под землёй, подсобках. Главное, чтобы температура не опускалась ниже нуля.

Оборудование для фильтрации выбирается после проведения анализа воды. Например, для удаления ржавчины из водопровода, используют специальную систему с картриджами. Обезжелезиватели удаляют запах марганца и сероводорода. Обратный осмос удаляет излишки фтора.

Для большей очистки применяют станции водоподготовки. При использовании колодезной воды рекомендуется обработка ультрафиолетовым обеззараживателем. Система водоснабжения частного дома с накопительным баком — это одно из популярнейших решений.

Насосы

При выборе насоса для частного дома необходимо учитывать такие факторы:

1. Дебит источника.
2. Глубину залегания воды. Для источников до 8 метров, используют поверхностные насосы. Их размещают в отдельном помещении. Для больших глубин применяют погружные насосы большой мощности.
3. Требуемый напор.
4. Расход воды. Этот параметр нужен для определения мощности оборудования.

Погружные насосы выпускаются для больших и маленьких глубин. Напор у поверхностных моделей небольшой, поэтому их используют для родников и колодцев.

Насосное оборудование должно оснащаться защитой, которая выключит его при отсутствии воды. Для увеличения напора и сокращения потребляемой энергии систему можно оснастить эжектором. Он устанавливается снаружи и внутри насоса.

Оборудование для контроля

Манометр применяют для замера давления воды. Его точность должна быть высокой, иначе оборудование будет неправильно отрегулировано. Реле давления используется для запуска и отключения устройств. А также защищает систему от избытков давления и увеличивает срок службы насоса. При его первом подключении не требует настройки, все необходимые действия уже были произведены на заводе. Но если оборудование стало плохо работать, реле необходимо проверить первым и отрегулировать.

Особенности гидроаккумуляторов в насосных системах

Баки, используемые для накопления воды в системе, могут быть разного объема. Чаще всего это гидроаккумуляторы емкостью от 20 до 100 литров. Эти элементы обязательно имеют два отверстия, через которые удается поддерживать давление сети в период отключенного состояния насоса.

Конструкцией бака предусмотрено наличие резиновой прокладки. Она растягивается при движении воды. При выключении насоса мембрана способствует транспортировки воды в сеть. Это происходит за счет силы сжатия. Этот процесс описывает поддержания нужного давления. В результате вы получаете бесперебойную работу сантехнических приборов.

Система отопления

Система отопления позволяет поддерживать температурный режим в холодное время года. Согреть свое жилище можно с помощью централизованных источников и в независимом режиме.

Автономная система отопления позволяет регулировать температурный режим в доме или квартире.

При проектировании системы отопления учитывается несколько факторов:

• для квартиры или дома оно проводится;
• какой результат ожидаете;
• материальные затраты.

Система подачи отопления бывает:

• водяной;
• воздушной;
• электрической;
• «тёплый пол», другие виды.

Важно! Схема проектирования системы отопления зависит от типа теплоносителя. Проект составляет специалист, учитывая все особенности инженерной конструкции, выбранного источника тепла. Система водяного отопления занимает ведущую позицию среди других систем

Оно бесшумное, экономное, долговечное, удобное в проведении ремонтных работ

Система водяного отопления занимает ведущую позицию среди других систем. Оно бесшумное, экономное, долговечное, удобное в проведении ремонтных работ.

Фото 3. Водяное отопление частного дома. В радиаторы, установленные на стенах, поступает нагретая жидкость от отопительного прибора.

Схема работы предельно ясная: отопительный котёл нагревает воду, она циркулирует по всей сети. После остывания, под воздействием разного давления, нагревается, поступает в отопительные приборы. Такая конструкция включает: котёл, циркулирующий насос, мембранный бак.

Система воздушного отопления работает благодаря рециркуляции тёплых потоков воздуха. Для этого применяют калориферы.

При установке электронной системы отопления необходимо учитывать общее напряжение в сети инженерного здания, чтоб избежать перегрузки и последующего выключения электричества. Проектировщик составит необходимую схему системы, определит уровень нагрузки. Этот вид обогрева экономный, его применяют в доме, квартире. Конвектор даёт возможность установить необходимый температурный режим. Холодный воздух попадает в нагревательные элементы прибора, подаёт в помещение теплые воздушные массы.

Автономная система отопления включает:

• котёл;
• трубы (из полимеров, металлопластика, стали, меди);
• радиаторы;
• насосы для циркуляции воздуха внутри системы.

Принцип работы системы

Во время разбора воды из центральной магистрали запорная арматура 23, 24 должна быть закрыта, а задвижки 20, 21, 22, 25 в открытом положении, напряжение на насосную станцию отсечено автоматическим выключателем. Вода через первичный фильтр и поплавковый клапан поступает в емкость. При достижении определенного уровня, клапан закрывается, а для предотвращения утечки, которая может возникнуть при поломке или засорении клапана, подача воды перекрывается задвижкой 25.

Когда водоснабжение дома прекращено, запорные вентиля 20, 21, 22, 25 закрываются и открываются краны 23, 24, возобновляется электрическое питание на насос.

При открытии смесителя вода поступает из ресивера, а при снижении давления до нижнего предела (1,8 бар) блок автоматики включает насос, который подает жидкость из резервуара в трубопровод и мембранный бак. Реле давления отключит насос, когда в системе нагнетания будет достигнуто давление 2,8 бара. Расходование жидкости процесс циклический, а о появлении воды в городской энергетической сети будет сигнализировать манометр 17.

Подробно рассмотрим важные узлы накопительного устройства для определения способа монтажа и критериев выбора оборудования.

Назначение и виды гидроаккумуляторов

Гидроаккумулятор (гидропневмобак) выступает важнейшей частью автономного водопровода. Прибор, зачастую, для своей работы использует энергию сжатого воздуха. Существуют также пружинные и механические модели, но в автономных системах дач или частных домов они практически не встречаются.

Конструктивно гидроаккумулятор предоставляет собой герметичную металлическую емкость (бак), разделенную на две части: эластичную камеру (грушу) для воды и окружающую ее воздушную прослойку. Таким образом, вода внутри гидрокамеры не контактирует со стенками бака, что позволяет избежать коррозии его стальной оболочки. Применяемый для изготовления груши высокопрочный бутил отвечает санитарным требованиям по хранению питьевой воды. Закачка/отбор жидкости осуществляется через резьбовой патрубок, сообщающийся с рабочим объемом эластичной гидрокамеры.

Воздушное отделение гидроаккумулятора оснащено пневмоклапаном, позволяющим регулировать давление (нормальный показатель – 1,5-2 атм.). Гидробаки от 100 л оснащаются еще одним клапаном для отвода выделяющегося из воды воздуха.

Не путайте с расширительным баком

Внешне гидроаккумулятор напоминает расширительный бак для систем отопления, устанавливаемый в контурах закрытого типа. Он нивелирует изменение объема нагревающейся/охлаждающейся жидкости. Основные отличия между этими устройствами – материал изготовления мембраны и специфика устройства внутренних камер.

В отличии от гидроаккумулятора, в котором резиновая «груша» помещена в емкость с водой, расширительный бак разделен на две части эластичной перегородкой. Одна часть заполняется теплоносителем, другая – воздухом. Если включить расширительный бак в водопроводный контур, то на выходе из крана потребитель будет получать ржавую воду, из-за её непосредственного контакта с металлическими стенками. Различаются также характеристики внутренних мембран. В расширительном баке они рассчитаны на нагрев до +90С и выше при небольшом колебании давления. Гидроаккумуляторная мембрана способна переносить регулярные перепады давления, но при температуре жидкости не выше +30С.

Классификация гидроаккумуляторов

Она осуществляется по следующим критериям:

1. Тип установки. Различают вертикальные и горизонтальные приборы: они работают по идентичному принципу. Отличает их только способ отвода воздуха из водяной камеры. В моделях вертикальной ориентации газ скапливается в верхней части мембраны. Его стравливают посредством дополнительного клапана. Горизонтальные устройства для этого оснащены дополнительным модулем (слив, ниппель и шаровой кран). При выборе установочного типа гидробака ориентируются на особенности помещения, в котором планируется его размещение.

1. Внутренняя конструкция. Различают поршневые, балонные и мембранные устройства.

1. Объем бака. На рынке сантехнического оборудования представлены модели объемом 2-500 л. Для квартиры достаточно 24-50 л. Обширную дачу или загородный дом рекомендуется оснащать емкостями на 80-100 л.

Преимущества использования гидроаккумуляторов в схемах водоснабжения

Гидропневмобак решает ряд проблем:

Защищает насос от износа. Он не включается для поддержания давления в системе при каждом открытии водяного крана, так как вода расходуется из запасов гидробака. Это значительно увеличивает продолжительность безремонтной эксплуатации насоса. Обеспечивает стабильность давления в трубах

Для автономных систем это крайне важно, т.к. напор в них постоянно колеблется при одновременном открытии нескольких кранов. Помимо нагрузок на трубы, это приводит к перепадам температуры воды

Например, принимать душ в таких условиях не очень комфортно. Предохраняет от гидроударов. Без промежуточной емкости между точкой водозабора и домовой системой каждое включение насоса провоцирует гидроудар (основная причина порывов труб). Создает стратегический запас воды на случай перебоев с подачей электроэнергии. Это особенно актуально для домовладельцев, проживающих в отдаленных местностях

Помимо нагрузок на трубы, это приводит к перепадам температуры воды. Например, принимать душ в таких условиях не очень комфортно. Предохраняет от гидроударов. Без промежуточной емкости между точкой водозабора и домовой системой каждое включение насоса провоцирует гидроудар (основная причина порывов труб). Создает стратегический запас воды на случай перебоев с подачей электроэнергии. Это особенно актуально для домовладельцев, проживающих в отдаленных местностях.

Критерии выбора накопительной емкости

Чтобы определиться с видом/габаритами бака, стоит опираться на такие критерии:

Тип материала, из которого изготовлен накопитель: полимер, оцинкованная сталь, сшитый полиэтилен. Чаще мастера предпочитают иметь дело с поливинилхлоридом или ПНД. Они устойчивы к коррозии, механическому воздействию, агрессивным средам. Вес полимера в разы меньше металла, поэтому монтаж накопительной емкости будет более простым.
Конструкция. Можно брать бак закрытого (мембранного) типа или открытого. Первый представляет собой полностью герметичный резервуар с полезным объемом на треть меньше его видимых габаритов. Второй — имеет крышку/люк, но герметичные стенки и дно.
Тип расположения резервуара. Если предусмотрен верхний монтаж бака (на чердаке или водонапорной башне), лучше отдать предпочтение полимерной ёмкости с гладкими наружными стенками. При нижнем расположении накопителя лучше брать бак с ребрами жесткости. Они способствуют сохранению целостности полимера при давлении на него грунта.
Объем накопителя. В среднем, на семью из 2-3 человек лучше брать бак на 100-150 литров. При экономном расходе воды этого вполне достаточно. Далее стоит опираться на индивидуальные потребности жильцов

Важно помнить, что резервуар открытого типа и большого объема будет быстрее заиливаться. Опытные специалисты не рекомендуют ставить накопитель более чем на 250 литров для длительного хранения жидкости.

При подборе объема резервуара нужно учесть следующее:

• чем меньше литраж бака, тем чаще будет включаться насос;
• при большем объеме накопителя он заполняется дольше — длительная работа нагнетающего оборудования расходует электроэнергию;
• если бак имеет скромный литраж, перепады давления в системе случаются чаще.

Устройство внутренней сети

Водопроводная сеть здания предназначена для распределения подаваемого ресурса между бытовыми приборами. Внутренние линии разводки должны иметь минимальную возможную длину.

Трубы в жилых зданиях можно прокладывать открытым и закрытым способом. Стояки монтируют в специальных шахтах или ведут по стенам технических помещений.

Если здание оборудовано накопительной емкостью, то вода по вертикальному стояку вначале поступает в бак, установленный под крышей здания, а затем расходится к потребителям. Для повышения давления в трубопроводах после резервуара устанавливают дополнительный насос.

Вся внутренняя разводка должна выполняться согласно предварительно составленной схеме водоснабжения, на которой отмечены точки установки всех сантехнических приборов и водозаборной арматуры с указанием действительных расстояний между узлами подключения.

Возможные варианты разводки труб

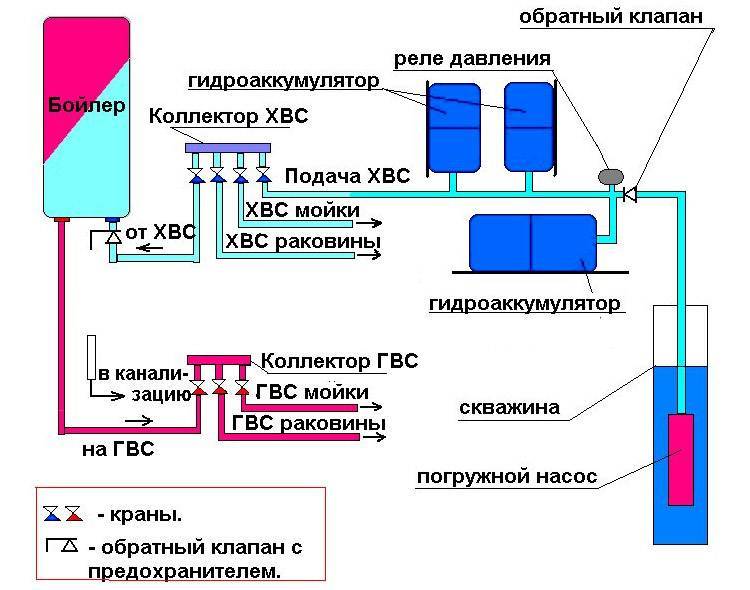

Схема водоснабжения дома спроектирована с двумя центральными трубопроводами. Обычно они устанавливаются на отдаленном расстоянии друг от друга. В этом случаи одна труба монтируется недалеко от системы, а вторая проводится в углу между стеной и потолком, или в стяжке пола. При выборе варианта 1, коммуникации можно закрыть декоративным коробом из ГКЛ (гипсокартонным листом). Во втором случае в стяжке проделывается штроба, желательно возле стены, производится разводка трубы с неразъемными фитингами, на нее устанавливается защитный кожух и вся линия прячется под цементно-песочным раствором.

Монтаж трубопровода внутри помещения

1. Приступать к монтированию трубопровода следует после утверждения детального плана его прохождения по строению и придомовой территории. В процессе ее разработки можно легко выявить сложные участки и заранее их тщательно проработать, ведь проще решить сложности на этапе разработки, чем прокладывать новую траншею. Кроме того, детальный чертеж даст возможность составить более конкретную смету, что также способствует существенной экономии и сокращению непредвиденных расходов.
2. При прокладке трубопровода внутри стен в штробах, следует помнить, что труба с холодной водой должна находиться ниже трубы с горячей водой. Таким образом предотвращается попадание конденсата, и исключается нагрев.
3. Монтаж водопровода начинается с прокладки линии холодной воды, начиная с подключения трубы к вводу в дом. После этого, она подсоединяется к гидроаккумулятору, затем через тройник идет на систему водоочистки и далее к потребителям.
4. Труба от фильтра грубой очистки подводится к санузлу, где подключается к бачку унитаза. Там он соединяется с системой через тройник и дополнительный запорный кран, далее вода распределяется последовательно между всеми пользователями. Также с наличием запорных кранов на каждой точке водоотведения.
5. Монтаж водопровода горячей воды производится точно также, единственным отличием следует считать наличие большего количества точек крепления трубы к стенам, для предотвращения провисания.
6. После прокладки магистралей и надежного их крепления на стенах можно начинать устанавливать сантехническое оборудование: мойку, душевую, умывальник.
7. После монтажа всего оборудования крайне желательно выполнить опрессовку всей системы и проверить работу слива.

Возможные варианты разводки труб

Схема водоснабжения дома спроектирована с двумя центральными трубопроводами. Обычно они устанавливаются на отдаленном расстоянии друг от друга. В этом случаи одна труба монтируется недалеко от системы, а вторая проводится в углу между стеной и потолком, или в стяжке пола. При выборе варианта 1, коммуникации можно закрыть декоративным коробом из ГКЛ (гипсокартонным листом). Во втором случае в стяжке проделывается штроба, желательно возле стены, производится разводка трубы с неразъемными фитингами, на нее устанавливается защитный кожух и вся линия прячется под цементно-песочным раствором.

Разновидности накопительных емкостей

Накопительные емкости для воды могут быть разделены на несколько категорий:

1. По форме исполнения – круглые, цилиндры, прямоугольные, нестандартные;
2. По конструкции – открытые (с горловиной, защищенной крышкой и без) и закрытые (полностью герметичные);
3. По материалу изготовления – из пластика, металла, полипропилена;
4. По внутреннему объему – от 20 до 30 литров (маленькие), от 50 до 10 тысяч литров (большие);
5. По назначению – для водоснабжения (холодного, горячего), летнего душа, оросительных систем, водного запаса;
6. По способу монтажа – вертикального и горизонтального размещения, внутри и под землей.

Пластиковые

Наиболее востребованными и практичными являются модели пластиковых баков, которые отличаются простотой производства, небольшим весом и низкой стоимостью.

Большие баки дольше наполняются водой по сравнению с небольшими резервуарами, но при этом являются более экономичными. Ведь, чем больше объем, тем реже выполняется включение насоса.

Металлические

Баки из металла производятся из нержавеющей стали, устойчивой к коррозии и механическим повреждениям. Это определяет высокую стоимость подобных резервуаров, поэтому зачастую они изготавливаются на заказ.

Для снижения негативного воздействия коррозии, металлические емкости для горячей воды внутри покрываются надежным термоустойчивым эмалевым слоем.

Самым доступным вариантом являются пластиковые или полипропиленовые накопительные баки с соответствующим уровнем теплопроводности.

Для автономного водоснабжения

Как и в случае с централизованным водопроводом имеется несколько вариантов подключения.

Водонапорная башня

Накопительный бак устанавливается на уровне 15-20 метров над уровнем земли на укрепленной вышке или чердаке. Вода от скважинного насоса или насосной станции подается непосредственно в бак, а уже с него раздается в санузел и на кухню в доме. Давление в системе обеспечивается перепадом высот между уровнем воды в баке и краном смесителя в доме.

Недостатком является постоянный проход через бак воды, что вызовет со временем накопление осадка, даже если предварительно установить фильтрующую систему.

Преимущество в простоте конструкции и минимуме дорогостоящих элементов, за исключением самой конструкции башни и обязательного утепления бака для защиты от замерзания даже при его размещении на чердаке.

Нижнее подключение накопительного бака

Емкость устанавливается вровень с насосной станцией или на первом этаже в доме. Наполняется она во время обычной работы насоса за счет воды из скважины. Ограничителем является поплавковый выключатель.

Подобный вариант спасает при чрезмерном потреблении воды и снижении уровня воды в скважине или колодце. Однако бесполезен при выключении электричества, так как для подачи конечному потребителю воды из запаса требуется насос.

Схема нижнего подключения накопительного бака

Мембранный аккумулирующий бак

Мембранный бак для хранения запаса воды устанавливается после насосной станции и обратного клапана, с нижним подключением. Если насосная станция по какой-то причине не работает и не поддерживает давление в системе, то вода поступает с аккумулирующего бака.

https://youtube.com/watch?v=ebB3L0zj8f0%3F

Классификация по назначению

Обычно, место и вариант установки определяется именно назначением воды.

Емкость запаса жидкости

Резервуар может быть установлен в любой части дачной территории, где наиболее часто необходимо водоснабжение. Это может быть специальная емкость для питьевой воды, которая расположена около дома, или же емкость под жидкость, которая используется для полива, мойки авто, стирки и уборки, прочее.

Емкость для дождевой воды

Более узкоспециализированное изделие, которое не обязательно должно быть слишком высокого качества. Подобные изделия устанавливаются около домов или других дачных сооружения, где собирает дождевую воду и направляет ее по желобам в специальный отсек или целый резервуар. Предназначение воды в данном случае самое разнообразное – стирка, полив декоративных растений и так далее.

Накопительная емкость

Это могут быть железные, стальные, пластмассовые и прочие резервуары, которые установлены около теплиц. Назначение понятно каждому, ведь если капельное орошение или обыкновенный полив не работает по определенным причинам, растениям не нужно будет ждать ремонта системы или возобновления водоподачи, ведь полив всегда может быть организован именно из подобного хранилища.

Эксплуатация водопровода

• После проверки работоспособности всех узлов необходимо произвести несколько тестовых включений вашей насосной станции. Причем ее следует включать с минимальной нагрузкой.
• Не забывайте, что на первых порах отбора воды из домашней скважины она может идти довольно мутная, и ей надо дать несколько часов для очистки.
• Необходимо отрегулировать производительность насоса таким образом, чтобы он совпадал с расчетной производительностью водоносного источника.
• При эксплуатации насосной станции старайтесь избегать кратковременных включений, чтобы продлить срок службы помпы.
• Ежегодный плановый осмотр и проверка технической части (фильтры, емкости, насос и сам кессон).

Практические советы по разводке трубопровода по дому

Для круглогодичной эксплуатации системы водоснабжения из скважины следует воспользоваться советами:

1. Идеальный домашний водопровод выполняется так, чтобы исключить прохождение труб через стены помещений. Но, так как обводка приводит к существенному удорожанию системы, трубопровод прокладывается внутри стен, но с использованием защитного металлического стакана, который предохраняет их от деформации, вызванной усадкой здания.
2. Необходимо обеспечить минимальный зазор не менее 20–25 мм между параллельно идущими трубами и строительными конструкциями. Это в дальнейшем существенно упростит проведение возможных ремонтов. При нежелании оставлять разводку на виду – следует спрятать в предварительно подготовленных штробах, заизолировав их при этом.
3. Если водопровод будет оборудован сливными кранами, то их следует устанавливать в самых низких точках системы, чтобы вода могла проходить через сливной кран самотеком.
4. Самый простой метод крепления труб к стенам – это пластиковые крабы. Расстояние между ними не должно превышать два метра при диаметре трубы 16–20 мм, при большем размере расстояние между креплениями должно быть меньше. Грамотно организованная и сделанная система водообеспечения обладает следующими признаками:

• Имеет минимальное количество сварных соединений. Это дает возможность существенно поднять надежность узлов, при этом для прокачки воды может использоваться менее мощный и следовательно, более дешевый насос.
• Все стыки делаются в полном соответствии со схемой инсталляции конкретно такого типа трубопровода (последовательное или параллельное подключение).
• На всех важных участках водопровода установлены перекрывающие вентили.
• Содержать минимальное число ненадежных шланговых соединений – даже сливной бачок на унитазе желательно подсоединить пластиковой трубкой, а не шлангом.

Схемы установки накопительных баков закрытого типа

Так как разговор идет о системе водоснабжения загородного дома, то необходимо учитывать, что чаще всего здесь организуется локальный водопровод, качающий воду из скважины или колодца. На фото ниже показана схема установки расширительной емкости, которая соединена к погружному насосу, расположенном в колодце.

Накопительная емкость в системе локального водопровода

В чем преимущество данной схемы? Необходимо учитывать тот факт, что насос работает при снижении давления внутри водопроводной сети. То есть, включается потребитель, тут же включается насос. И чем чаще потребляется вода, тем чаще включается и отключается насосная установка. Но по паспортным данным это оборудование может включаться 5-20 раз в час в зависимости от марки и модели. А что делать, если включений было больше. Это обязательно приведет к выходу из строя насоса, к тому же он при такой системе работает практически вхолостую.

Установленный в систему накопительный бак закрытого типа решает проблему, потому что закаченная вода в мембранный резервуар уже находится под давлением, а значит, оно будет действовать и на всю водопроводную трассу. То есть, пока в баке есть давление, насос качать воду не будет, включения и отключения упадут до минимума. К тому же сам гидроаккумуляторный бак сглаживает давление в сети при пуске насоса. А это отсутствие гидравлических ударов, которые могут вывести из строя весь водопровод.

По понятным причинам, гидроаккумуляторы являются более эффективными накопительными приборами для воды, чем обычные емкости. Но стоят они дороже, регулировать пределы давления, не имея знаний и опыта, нельзя. Можно сбить регулировку. Да и устанавливать их надо правильно.

Монтаж накопительного бака для воды

В этом плане обычные резервуары и проще в обслуживании, и проще в монтаже. Стоят они недорого в зависимости от размеров. Такой накопительный бак можно изготовить даже своими руками. Кстати, к накопительным резервуарам можно отнести не только готовые изделия, которые продаются во всех строительных магазинах, или изготовленные емкости своими руками. Под них можно использовать колодцы или забетонированные емкости. Основное требование к этим сооружениям – полная герметичность конструкции, обеспечить которую при правильном подходе к строительству несложно.

То есть, получается так, что накопительный бак для водоснабжения дома – это достаточно широкий модельный ряд конструкций. Выбрать под необходимые нужды одну из них проще простого. Главное понимать, что многое будет зависеть от финансовых возможностей потребителя. Жизнь показывает, что пластиковые накопители для воды – оптимальный вариант в этом случае. Это дешево, это гарантия прочности и долгосрочной эксплуатации, это огромный выбор в плане объема бака. Сюда можно приплюсовать простоту установки и обвязки, не требующей использования сложных технологий и инструментов.

Не забудьте оценить статью:

Правила прокладки труб в доме

При разводке домашнего водопровода от скважины следует с максимальной ответственностью подойти к выбору диаметра водопроводных труб, ведь от него зависит общая пропускная способность и уровень шума.

Чтобы рассчитать размер, следует отталкиваться от приблизительной протяженности каждой отдельной линии, расчет ведется от гидроаккумулятора до точки водозабора:

• для линии протяженностью меньше десяти метров допускается применение труб Ф16-20 мм,
• для трассы протяженностью около тридцати м – Ф25 мм,
• длиной более сорока пяти метров не менее – 32 мм.

Водопровод от коллектора следует рассчитывать, принимая во внимание тот факт, что через обычный кран проходит около 5 литров в течение одной минуты. Зная этот показатель, следует рассчитать количество воды, расходуемой одновременно из всех точек в пиковые моменты, исходя из этого показателя подбирается диаметр коллектора:

1. 25 мм при потреблении 30 л/мин,
2. 32 мм при потреблении 50 л/мин,
3. 38 мм при потреблении 75 л/мин.

Водоснабжение скважиной

Скважины «на песке» называется так из-за того, что в процессе устройства копают верхние слои песчаного грунта, идущие вслед за слоем суглинки, служащей отменным фильтром для грунтовых вод. Глубина такой скважины достигает 50 метров. Если при бурении источника на 15 метров попадают на русло подводной реки – это считается большой удачей. Ведь теперь фильтры и трубы не забьются песком из-за того, что этот слой состоит исключительно из гальки.

Бурение проходит следующими способами:

• Ручным способом можно пробурить скважину глубиной до 10 метров;

• Ударно-канатное бурение;

• Механизированный способ забивания скважины;

• Ударно-вращательное бурение;

• Гидродинамический способ.

Схема и отличие двух видов скважин

После бурения скважины в нее опускают трубу из металла или пластика, которая плотно прилегает к грунту и не дает ему осыпаться. Далее, проводится обустройство водоснабжения на основе песчаной скважины. Срок службы таких источников составляет около 10-ти лет.

Осуществить водоснабжение частного дома при помощи артезианской скважины будет намного сложнее, чем в предыдущих случаях. Однако такой источник прослужит до 50 лет. К тому же артезианская скважина не зависит от климатических условий и всегда имеет стабильно высокий дебет. Любые природные и технологические загрязнения не проникают в артезианскую воду, так как слой водоупорной глины является надежным естественным фильтром. Такой источник можно пробурить в любом участке загородного дома, в отличии от песчаной скважины. Выбирая в качестве источника водоснабжения в частном доме артезианскую скважину, необходимо обеспечить свободный проезд буровой машине к оголовнику.

Общие требования к площади под бурение артезианской скважины:

• Наличие свободной территории под бурение размером 4×12 м;

• Обеспечение свободной высоты в 10 метров (отсутствие веток деревьев и электропроводов);

• Отсутствие в ближайших 50-100 метров канализационных стоков, свалок, туалетов;

• Ворота во дворе должны быть не менее трех метров в ширину.

Несколько главных преимуществ водоснабжения загородного дома при помощи артезианской скважины: высокий дебет – от 500 до 1000 литров в час, бесперебойная подача воды высокого качества, длительная эксплуатация источника. Из недостатков можно выделить высокую стоимость бурения. Но тут все зависит от времени года (зимой бурение дешевле) и глубины выбранного оборудования.
