Схема вентиляции в частном кирпичном доме

Технические особенности вентканалов в кирпичной кладке

Первым этапом работ всегда является проектирование коммуникаций. В случаях частных домовладений необходимо четко придерживаться требований СНиП 2.04.05-86:

• запрещается обустройство воздуховодов без изначального утверждения соответствующих проектов;
• нельзя объединять вентиляционные и дымовые ходы;
• если толщина стен не превышает 38 см, кладка производится в один ряд;
• при толщине перегородок в пределах 64 см используется двурядная кладка;
• нельзя обустраивать вентиляционные каналы рядом с печами и каминами;
• нужно выбирать такие решетки, которые не обладают вертикальными выступами;
• выходной канал должен быть не ниже полуметра по отношению к коньку крыши;
• для однорядной системы оптимальное сечение выхода составляет 14х14 см.

Помещения, не имеющие окон, в обязательном порядке оборудуются выходом к вентканалу, в первую очередь, это ванная и санузел

Важно следить за проходимостью, чистотой решеток, установленных в продухи

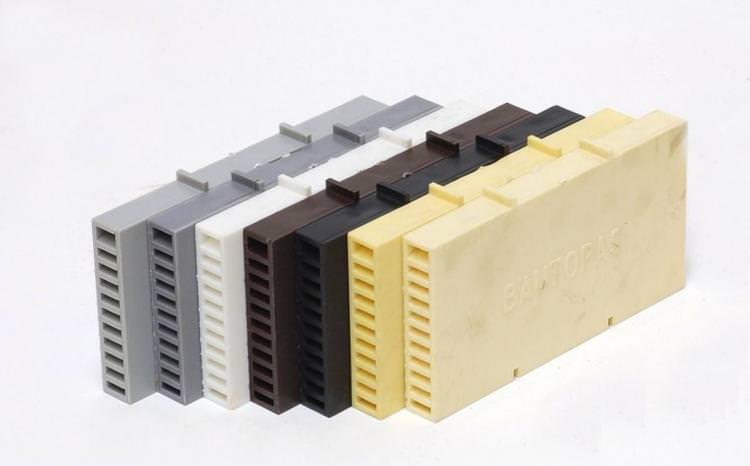

Вентиляционно-осущающие коробки

Вентиляционно-осущающие коробки применяются в вентиляционной системе фасада. Они бывают двух видов:вентиляционно-дренажный элемент под шов 10 мм и вентиляционно-дренажный элемент под шов 10 мм

Вентиляционная система фасада достаточно проста в создании и состоит всего из двух элементов: воздушного зазора шириной 10 см с расстоянием между теплоизоляционным слоем и фасадным в 4 см и вентиляционных отверстий – незаполненных раствором вертикальных швов между кирпичами, в которые монтируются вентилируемые элементы фасада.

Перед началом возведения первого ряда кладки необходимо простелить гидроизоляцию (фартук из битумной массы), по которому конденсат будет беспрепятственно стекать через вентиляционные отверстия наружу. Аналогично следует простелить гидроизоляцию над каждым проемом здания.

Вентиляционные отверстия располагают в первом и последнем рядах кирпичной кладки. Если высота стены более шести метров, посреди стены дополнительно располагают еще один ряд вентиляционных отверстий. При этом, отступ от углов стен и проемов до первого вентиляционного отверстия не должен быть менее 25 сантиметров.

По горизонтали отверстия располагают на расстоянии 1 метра друг от друга (через 4 кирпича). На таком же расстоянии вентиляционные отверстия располагают под и над проемами, но не менее двух отверстий на каждый проем. По вертикали отверстия располагают непосредственно друг над другом, и ни в коем случае не в шахматном порядке.

Правильное размещение и монтаж вентиляторов – гарантия их эффективного применения, а значит – долгосрочного сохранения надежности, прочности и идеального внешнего вида вашего фасада.

Расположение вентиляционных коробочек

Преимущества вентиляционных коробочек:

•  Высушивается внутренняя поверхность фасада, что обеспечивает его долговечность.
•  На вентилируемом фасаде не выступают соляные пятна, не образуется плесень.
•  Высушивается утеплитель. Только сухой утеплитель отвечает всем требованиям теплоизоляции.
•  Согласно исследованиям, проведенным в Германии, тепловое сопротивление стены с вентилируемой воздушной прослойкой на 6% выше аналогичной стены без воздушной прослойки.

Распределение вентиляционных коробочек:

•  Вентиляционные коробочки устанавливаются в вертикальные швы облицовочной кладки с частотой: 1 вентиляционная коробочка — 2-3 кирпича
•  В зданиях до двух этажей — 2 ряда вентиляционных коробочек (внизу — в первом ряду кладки, и наверху — в последнем) Если утепление стены переходит в утепление скатной кровли — в этом случае только один ряд коробочек — в первом ряду.
•  В многоэтажных зданиях — дополнительно 1 ряд коробочек каждые два этажа.
•  Дополнительные вентиляционные коробочки устанавливаются над и под проемами

Организация вентиляции с выходом в стену

Система вентиляции дома не может быть основана на одном принципе. Важнейшее значение имеет целостный подход. Постоянный воздухообмен может быть обеспечен только при достаточной подаче воздуха. Вот почему так важны естественные способы введения чистого воздуха и принудительная вентиляция в стене. В первом случае речь идет о вентиляции дома путем открытия окон.

Естественная вытяжка

Вытяжка естественного воздуха относится к набору средств для прокладки вытяжных каналов без использования вентиляторов наружного воздуха. Из-за низкой эффективности и зависимости от внешних погодных условий эти системы требуют хорошей подачи воздуха. При оснащении дома естественно функционирующим вентиляционным каналом необходимо продумать его выход в каждом помещении здания и оснастить эти помещения приточными клапанами, которые устанавливаются на стене напротив вытяжного проема.

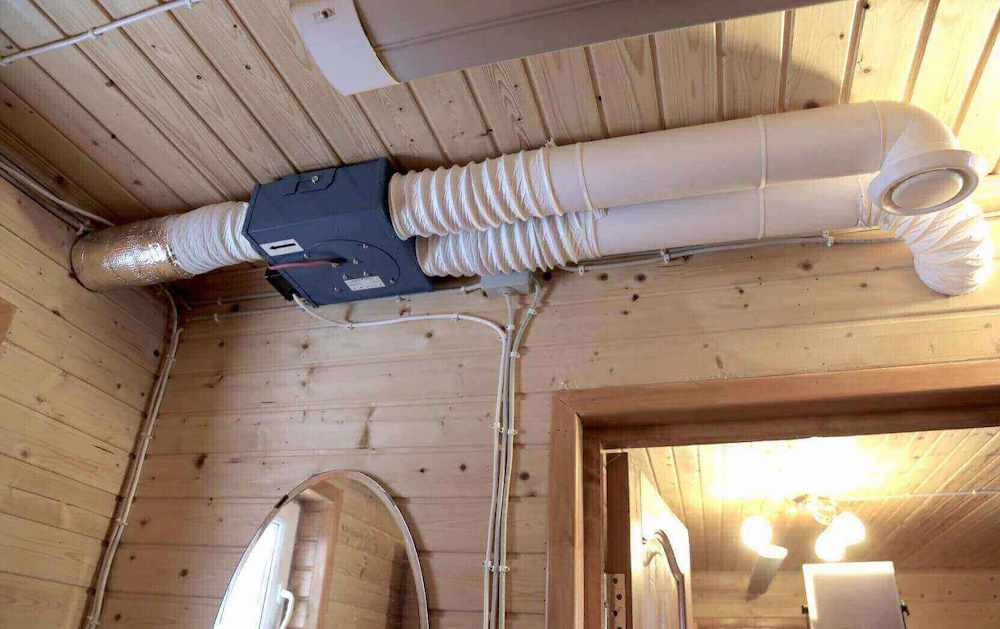

Установки принудительного действия

По сравнению с естественной вытяжкой, капот с принудительной вентиляцией через стену снаружи оснащен электродвигателем с крыльчаткой, которая всасывает отработанный воздух из жилого помещения. В зависимости от площади помещения или всего здания такие блоки могут иметь разную вместимость. Полноценная система также оснащена приточными вентиляторами, вдувающими массу снаружи в интерьер, которые работают одновременно с вытяжными вентиляторами.

Скорость воздуха в доме в этих условиях составляет от 5,5 до 3 кубических метров в час, что похоже на легкий ветерок. Поэтому такие установки могут вызывать дискомфорт у особо чувствительных людей.

Комбинированное устройство вентиляции

Схема вентиляции со смешанными фильтрами основана на принципе прокладки сети разветвленных воздуховодов для естественной конвекции воздушных масс и оснащения отдельных помещений приточной арматурой. Кроме того, в местах, где водяной пар и влага накапливаются больше всего, через стену организуется принудительная вентиляция снаружи в виде надстенных устройств.

Эта система является наиболее эффективной, так как обеспечивает гибкость при очистке. При хорошей внешней тяге можно избежать использования электроприборов, тем самым сэкономив расходы.

Какой вариант лучше

Аргументы в пользу естественной и комбинированной вентиляции:

1. Приемлемые финансовые затраты на установку и эксплуатацию.
2. Минимальное потребление электроэнергии. Вытяжные вентиляторы в комбинированных системах работают с перерывами и потребляют в общей сложности 100-200 Вт/ч. Для воздухозаборников с подогревом потребуется больше – около 500 Вт на комнату.
3. Естественная принудительная вентиляция способна обеспечить нормативный воздухообмен в одно- или двухэтажном здании, особенно в бунгало.
4. Нет необходимости выделять площадь в здании для размещения вентиляционного оборудования и прокладки воздуховодов.
5. Устраняет необходимость в техническом обслуживании агрегата, ежегодной очистке фильтров и воздуховодов.

И последний нюанс: если принудительная вентиляция изначально не предназначалась для дома, выделение места для воздуховодов будет затруднено. Вам нужно будет творчески подойти и разместить вентиляционные каналы под полом или в деревянных потолках, чтобы пройти через помещения. Кроме того, часть жилой площади будет занята бытовой техникой, о чем эксперт рассказывает на видео:

Где необходима вентиляция и вытяжка

Естественно, вмешательство в уже созданную конструкцию вызывает некоторое замешательство. Но, как оказалось, сделать вытяжку в уже сданном в эксплуатацию жилом помещении не так сложно, как кажется.

Вентиляция – это конструктивно правильно организованная система воздухообмена жилого помещения. Обустройство подобной технологичной структуры позволяет поддерживать нормальный воздухообмен, влажность и температурный режим в жилье. В свою очередь это влияет на качественные условия жизни и на поддержание санитарно-гигиенических норм в отдельных помещениях (ванная комната, туалет, кухня).

Вытяжка необходима в первую очередь именно в кухне (столовой, бойлерной) – там, где есть пары газа от обогревательных котлов и газовых плит, ванной – с повышенной влажностью, туалете, сауне, подземных помещениях типа погреба или нулевого этажа. Современная строительная индустрия утверждает, что вентиляционная система должна быть практически во всех жилых помещениях. Ведь естественное выделение паров происходит также от синтетических покрытий, обоев, лакокрасочных материалов и напольного покрытия.

При проектировании вентиляции в готовой постройке непременно учитывают нормы объема воздухообмена в каждом помещении по отдельности. Далее:

• рассчитывают норму воздухообмена соответственно площади комнаты;
• определяются с бюджетом и вариантами конструкций;
• последнее: необходимо решить, естественная, искусственная или совмещенная вентиляция подойдет для нашей планировки дома.

Естественной называют вытяжку, полученную за счет обычной тяги и простых сквозняков (проветривание с помощью окон, микро щели, естественная тяга воздушных потоков в помещении). Это наиболее экономичный, малошумный и безопасный вариант, но не всегда эффективный.

Совмещенная вытяжка непременно требуется в ванной и кухне – здесь работает принудительная вытяжка на приток и отток. Помимо этого, есть естественный воздухообмен за счет обязательного проветривания.

Теперь чертим приблизительную схему будущей вентиляции, учитывая размещение проводки и соотношение каждой отдельной конструкции с площадью помещения.

Устройство вентиляционных каналов

Решая, как сделать вентиляцию в доме из газобетона, особое внимание нужно уделить устройству вентиляционных каналов. Учитывая при этом хрупкость материала, его способность впитывать влагу и неустойчивость к высоким температурам. Вентканалы в газобетонных домах строятся одним из следующих способов:

Вентканалы в газобетонных домах строятся одним из следующих способов:

• Выкладывание канала из кирпича;
• Гильзование асбестовыми или пластиковыми трубами;
• Установка стального оцинкованного короба с облицовкой маломерными газобетонными блоками.

Воздуховоды из оцинкованной стали

Последний способ применяется редко из-за его трудоемкости и дороговизны. Кроме того, на стенках металлических конструкций образуется конденсат, губительный для газобетона, поэтому такие каналы нужно дополнительно теплоизолировать.

Вентканалы из кирпича

Если вы решили выкладывать вентиляционные каналы из кирпича, вам пригодится следующая инструкция:

Чем меньше в доме таких каналов, тем лучше. Поэтому устраивать их желательно в стенах смежных помещений с высокой влажностью (котельная, постирочная, санузел, кухня). Как правило, они и располагаются рядом, так как объединяются общей системой водопровода и канализации.

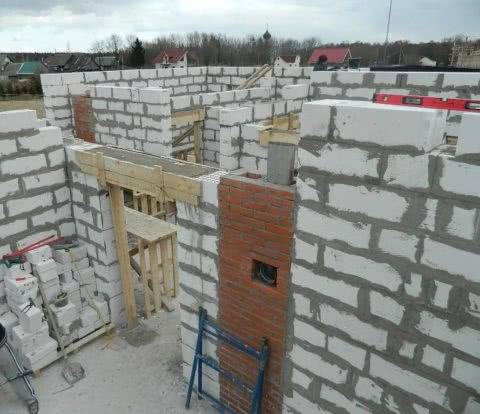

Кирпичный воздуховод в стене между кухней и санузлом

Для кладки можно использовать только полнотелый кирпич или пустотелый, но с заполнением всех пустот строительным раствором.

Каналы выполняются из полнотелого керамического кирпича с тщательной заделкой швов

Очень важно аккуратно накладывать раствор, не допуская падения смеси внутрь канала. Швы следует заполнять полностью и затирать через каждые 2-3 ряда кладки, чтобы отработанный воздух не проникал в смежные каналы и помещения. Кирпичные вентканалы выкладываются с особой тщательностью и аккуратностью

Кирпичные вентканалы выкладываются с особой тщательностью и аккуратностью

Стенки каналов внутри должны быть максимально гладкими, чтобы выступы не препятствовали свободной циркуляции воздуха. Поэтому лишний раствор со стыков нужно постоянно снимать и разглаживать поверхность мастерком. Либо кирпичный канал в процессе кладки гильзуется металлическим воздуховодом.

Оцинкованный воздуховод в кирпичной кладке

Гильзование пластиковыми трубами

Для устройства принудительной вентиляции этот способ считается самым эффективным, так как на пластике практически не образуется конденсат.

Пластиковые воздуховоды прямоугольного сечения

Как правило, для её монтажа используют круглые трубы диаметром 13 см или прямоугольные с площадью сечения 150 см2. Сечение каналов для естественной вентиляции должно быть больше.

Стандартный диаметр принудительной вентиляции — 13 см

Но это приблизительные данные. Чтобы точно рассчитать размер воздуховодов, нужно знать объем выводимого воздуха, количество проживающих в доме, учесть климатические условия и другие параметры. Это задача для специалистов.

Устройство вентиляции в доме из газобетона выполняется параллельно с возведением стен.

В блоке, находящемся на уровне вентиляционного отверстия, крепят отвод и соединяют его с пластиковой трубой.

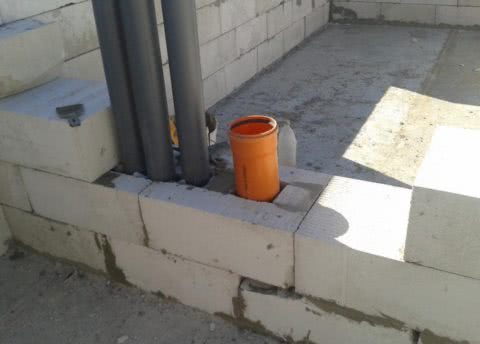

Закладка пластиковых каналов из канализационных труб

Для обхода воздуховодов в блоках при дальнейшей кладке выпиливают отверстия, на несколько миллиметров превышающие размеры труб. Газобетон очень легко пилится обычной ножовкой.

Выпиленное в блоке отверстие

Пространство между стенками блоков и воздуховодами заполняют раствором. Трубы по мере роста высоты кладки стыкуют друг с другом, наращивая вверх.

На этом этапе к замурованной в стену трубе присоединяется следующий элемент

В местах прохода труб через чердак и крышу их обязательно утепляют.

Утепленный вентканал на крыше

На уровне чердака отдельные воздуховоды объединяют в один канал и выводят через крышу на улицу либо подсоединяют к канальному вентилятору или рекуператору. Все отверстия с выводами каналов в стенах заделывают и герметизируют.

Особенности монтажа

Вытяжная вентиляция предусматривается в проекте дома. В любом случае ее можно возвести как приставную шахту. Вентиляционные каналы 9-этажного дома, как и в 5-этажном, проходят в стенах квартир и соединяются с общей шахтой. Если нет возможности монтажа во внутренней стене, сооружают подвесной ход. Для последних этажей монтируют отдельные отводные пути. Внизу естественная циркуляция намного лучше, чем на верхних этажах, поэтому современные проекты предусматривают даже искусственную систему воздухообмена.

Можно сделать вентиляцию своими руками. Основные принципы:

• Для кладки каналов легче использовать готовый шаблон.
• Строить рекомендуется из полнотелого кирпича, допускается применение цементного раствора.
• Повороты монтируют с помощью отесанного под нужным углом кирпича. Угол наклона отвода не должен превышать 60 ̊.
• Вся поверхность должна быть гладкой и иметь одинаковый размер для равномерного движения воздуха.
• Если в шахте предусматривается установка вентилятора, кладку покрывают влагостойким веществом.
• Не допускается горизонтальное положение каналов естественной вентиляции.

Требования к каналам вентиляции

Одно из главных условий (по нормативам стандарта) для каналов для вентиляции – обеспечение вытяжки при наружной температуре от +12?С и выше, а внутренней – 20?С. Эти приспособления обязаны быть в первую очередь в помещениях без окон (сантехнические узлы, ванная и т.д.). Поперечное сечение канала должно быть не менее 0,016 м?, а толщина стены – не менее 100 мм.

Устройство каналов для вентиляции.

Для уменьшения сопротивления воздушному потоку сечение канала по длине должно быть одинаковым. Все швы кладки из кирпича обязаны быть заглажены. Длина всех вентиляционных каналов из кирпича, имеющих выход на одну вытяжную шахту, должна быть равной. Канал вентиляции должен быть вертикальным, отклонение от вертикали разрешается не больше 30?.

Уменьшение температуры в шахте или сборных воздуховодах понижает результативность вентиляции, что вызывает необходимость наложения на них тепловой изоляции.

Укладка каналов для вентиляции из кирпича имеет некоторые нестандартные советы. Такие каналы делаются при толщине стены из кирпича до 38 см в один ряд; при толщине до 64 см – в 2 ряда. Размеры необходимо подобрать по мощности теплового источника. Так, при мощности до 3,5 кВт рекомендуется 14х14 см; при мощности 3,5-5 кВт – 14х20 см; при мощности более 5 кВт – 14х27 см. Укладка кирпича выполняется вертикально, на расстоянии от двери и стыка стен не менее 40 см.

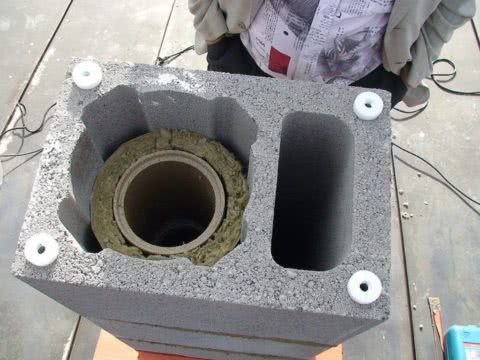

Если рядом проложен канал дымоотвода, то между дымоотводом и вентиляцией нужно расположить хорошую тепловую изоляцию и сделать больше толщину стены канала.

Вернуться к началу

Вентиляционные системы

Основными элементами системы вентиляции в многоквартирном доме являются:

• Воздуховоды (каналы).
• Вентиляционные магистрали.
• Воздухораспределители (решетки, диффузоры).

В многоквартирных домах применяется три вида вентиляционных систем:

1. Естественная. Работает за счет разницы температуры, давления внутри помещения и снаружи. Чистый воздух проникает в квартиру сквозь щели в конструкции стен, открытые форточки, окна, входную дверь. Более легкий теплый отработанный воздух поднимается вверх и вытесняется через вентиляционные решетки в шахту вентиляции. На чердаке загрязненный воздух собирается и выводится наружу через крышу.

Это самая простая, самая дешевая система вентиляции, обслуживание ее минимально, благодаря чему естественная система имеет широкое распространение. Но в последнее время использование естественной вентиляции часто оказывается неэффективным. Причина в установке высоко герметичных окон и дверей, из-за чего приток воздуха недостаточен. Кратковременное открытие окон не на много улучшает ситуацию. Поэтому в современных домах все чаще применяются другие системы вентиляции.

2. Принудительная механическая вентиляция. Как приток, так и удаление воздуха осуществляется с использованием нагнетателей (вентиляторов).

3.1. Приток воздуха естественный, отток механический.

3.2. Приток с помощью встроенного вентилятора, отток естественный.

Параметры элементов систем вентиляции, материалов, из которых они изготовлены, параметры воздуха в жилых и нежилых помещениях (температуры, подвижности воздуха) регулируются СНиП по вентиляции жилых домов. Все параметры должны быть соблюдены строительной организацией на этапе возведения и сдачи в эксплуатацию жилого дома.

Функции естественной вентиляции дома

Прежде всего нужно разобраться, действительно ли значение вентиляции настолько важное. Значимость системы постоянного воздухообмена переоценить невозможно

Схема естественной вентиляции дома

Во-первых, она создает комфортный микроклимат.

Во-вторых, здоровье домочадцев, пребывающих в помещении длительный период, напрямую зависит от обустройства вентиляционной системы.

В-третьих, здание с правильно обустроенной вентиляцией и все его системы смогут функционировать долго. А безаварийная эксплуатация – это не только отсутствие проблем, но и экономия средств.

Последствия недостаточной вентиляции

1. Людям, пребывающим в обособленном от внешней среды помещении, требуется обновляемый воздух в достаточном объёме, чтобы не чувствовать кислородное голодание (заболевание гипоксия). А так как в помещении с недостаточной вентиляцией содержание углекислого газа в воздухе значительно повышается, кислорода снижается, атмосфера в там становится удушливой и тяжелой. Люди ведут себя сонливо, ощущают усталость. А у тех, кто страдает от проблем с кровообращением или хроническими заболеваниями дыхательной, нервной системы, указанные недуги обостряются.

2. В застойном воздухе концентрация аллергенов и патогенных микроорганизмов значительно повышается. Особенно это опасно, если в таком доме находится человек, пораженный инфекционным заболеванием. Тогда заболеют все.

3. Устойчивые запахи в комнате – это еще одна проблема. Если эффективное проветривание в помещении обеспечено не будет, проживать в таком доме (квартире) со временем станет просто невыносимо.

4. В жилом помещении, оборудованном комфортно, обязательно имеются ванная комната, туалет (может быть предусмотрен совмещенный санузел). Это утепленные комнаты, к тому же с постоянным поступлением в воздух сырости. Значит, вентиляцию следует организовать таким образом, чтобы воздух с влагой и запахами не выходил в другие комнаты, а поступал в вентиляционный отсек, выводился наружу.

Очень высокая влажность может привести к образованию плесени и грибка. На рисунке последствия отсутствия либо неэффективности вентиляции.

Кухня всегда требует дополнительного внимания. В помещении, где включена плита, а мотор холодильника всегда горячий, там температура воздуха обычно повышается. К тому же горящий газ потребляет много кислорода, который требует эффективного обновления. И запахи от приготовленной пищи (особенно подгоревшей) нужно быстро выводить, пока они не заполнили всю квартиру.

5. Воздух, выдыхаемый живыми организмами (в помещении это люди и домашние животные), содержит значительную концентрацию водяных паров. Повышению влажности способствуют и всевозможные приборы бытового предназначения:

• утюг;
• посудомоечная машина;
• стиральная машина;
• электрочайник и пр.

В результате, если вентиляция недостаточная, отсыревают стены. Образуется идеальная среда для развития черной плесени и других грибковых организмов. Такие условия привлекают еще и некоторых незваных “гостей” – насекомых, предпочитающих проживать в сырой и теплой среде.

6. Материалы, используемые для отделки и вроде бы отличающиеся надежностью, в сырых условиях портятся.

7. Отделочные материалы, из которых производят мебель, утеплители для мебели, применяют для отделки стен, пола, потолка, выделяют стирол, формальдегид, токсины других видов. Если комнаты проветриваются недостаточно хорошо, концентрация токсических веществ в помещении возрастает.

Для чего вентилировать подполье

Если неизолированный фундамент не вентилируется, то подвальное помещение быстро становится очень влажным и рано или поздно превращается в конденсат. Влага в виде водяного пара просачивается через плиты перекрытия из дома, а также с земли. Фундамент невозможно проветривать, поэтому он накапливается в грунте под домом, в цокольных стенах, на брусьях пола, на досках пола и/или на софитах.

В тех же помещениях, где температура и влажность положительная и высокая (в отапливаемом доме температура всегда выше точки замерзания, даже при глубоких морозах), бактерии, грибки и разлагающиеся материалы очень активны. В результате в дом попадают очень неприятные запахи и материалы портится.

Вторая причина для выветривания вашего подвала – это газ радон, который выделяется из почвы и иногда в значительных количествах. Это природный радиоактивный газ. Без вентиляции радон будет накапливаться в верхней части подвала, постепенно просачиваясь в дом. К чему может привести присутствие радиоактивного газа в Вашем жилом помещении, вероятно, не стоит говорить. Так что это еще одна веская причина, чтобы проветрить твой подвал.

Есть два способа проветривания пространства под полом:

1. Проделайте вентиляционные отверстия в фундаменте. В этом случае влага удаляется сквозняком – вентиляционные отверстия расположены в противоположных стенах.
2. Организовать забор воздуха из подвала – провести вентиляционную трубу на крышу, а приток воздуха – через жалюзи в помещения. В этом случае в фундаменте нет отверстий, но необходимо тщательно утеплить наружный фундамент + подвал + глухую зону. Затем гидроизолируйте фундамент в подвале.
