Как правильно сделать вентиляцию в частном доме

Зачем в частном доме нужна вентиляция

Мы уже разобрались, что основная функция вентиляции – это обеспечение нормальной жизнедеятельности проживающих в доме людей. Однако есть у неё ещё одна немаловажная особенность – поддержание благоприятного микроклимата. Сырость, грибок на стенах, неприятные запахи, отклеивающиеся обои, запотевшие ока – вот далеко не полный список последствий, которые очень быстро появляются в домах с неработающей вентиляцией.

Хотите, чтобы проживание в загородном коттедже не доставляло хлопот, а всевозможные болезни обходили вас стороной, тогда позаботьтесь о составлении проекта вентиляции в частном доме на начальной стадии проектирования.

Многие наивно полагают, что установка кондиционера и мощной кухонной вытяжки полностью решает проблему вентилирования. К сожалению, действие кондиционеров направлено лишь на охлаждение или обогрев, а кухонный зонт не способен справиться со всем объёмом воздушных масс.

Впрочем, если вы уже приобрели дом, где отсутствует вентиляция, смонтировать её можно и после завершения строительных работ.

Проектирование систем вентиляции

Приточные клапаны и вытяжные каналы размещают таким образом, чтобы воздушный поток следовал через весь дом от самых чистых помещений к наиболее загрязненным.

Для этого вытяжку устанавливают в:

• кухне;
• санузле;
• постирочной;
• гардеробной или кладовке, если дверь данного помещения выходит в жилую комнату;
• котельной (здесь должна быть и вытяжка, и приточный клапан);
• комнатах, которые отделены от указанных помещений более чем 2-мя дверями.

Установка приточного клапана желательна во всех помещениях, где не предусмотрена вытяжка.

На 2-м и последующих этажах при наличии входной двери с лестницы на этаж вытяжные каналы расставляют по тому же принципу. Если же входной двери с лестницы на этаж нет, вытяжку и приточку монтируют в каждом помещении.

Также необходимо обеспечить естественную вентиляцию следующих зон:

• цокольного пространства (требуется для удаления радона, обладающего радиоактивными свойствами);
• подпольного пространства на 1-м этаже.

Последнее утверждение верно, если здесь уложен деревянный пол на лагах.

Пошаговый план действий

Чтобы самостоятельно выполнить все работы нужно обладать минимумом технических навыков и знать последовательность подобных работ.

Подготовка

Информация плюс расчеты – вот основа подготовки монтажа вентиляционных систем:

Расчет кратности обмена воздуха в доме по каждому помещению.

Рисунок (схема) движения воздушных масс. Примерное расположение вент. каналов.

Схемы воздуховодов с учетом дизайна помещения, рисуют, стараясь предусмотреть возможность скрыть воздуховоды под натяжными потолками, переборками и пр.

Деталировка

После того, как схема приняла стройный вид и учтены все нюансы дизайна, приступают к детальному плану, составлению сметы, в т.ч. выбору фирмы производителя оборудования:

1. Рассчитывается сечение воздуховодов, учитывается, чтобы передвижение воздуха было бесшумным.
2. Внесение параметров на схему.
3. Составления перечня необходимых элементов.
4. Высчитывается сопротивление каждого участка, подбираются вентиляторы, учитывается уровень шума, производимого им.
5. Просчитывается стоимость всех компонентов вент. системы.

В заключении составляется окончательный, чистовой вариант с полной деталировкой. Нельзя забывать про узлы прохода каналов через потолки\стены, расходники (изоляционные материалы, вент. решетки, крепеж, диффузоры и пр.). В конечном итоге все «мелочи» составляют весьма ощутимую сумму затрат, но они тоже необходимы.

Материалы и инструменты

Обязательно потребуются:

1. Перфоратор.
2. Трубы различной конфигурации, диаметра, фактуры и длины.
3. Соединительные элементы.
4. Переходники, колена, тройники.
5. Решетки вент. ходов.
6. Держатели, подвесные элементы.

Монтаж и настройка

Порядок действия:

• На стенах делают разметки, обозначают где будут проходить вент. каналы.
• По потолку чертят схему прокладки воздуховодов.
• Если система принудительная, отмечают, где будет смонтировано оборудование.
• Собирают воедино каналы и монтируют их на подвесы.
• Подключают трубы к единой вент. установке.
• Закрывают отверстия решетками.
• Подключают технику к электричеству и тестируется вся установка.

Расчет вентиляции в частном доме

Рассмотрим расчет естественной вентиляции, как самой простой. Для этого надо обозначить два параметра: минимальное количество воздуха, поступающего снаружи (Qп) и минимальный объем для вывода из дома (Qв). Обе величины табличные из СП 54.13330.2011 первые в таблице №1, вторые в таблице №2.

Обе они основаны на габаритах помещений дома. Поэтому вводные данные:

• Площадь всех жилых комнат (их три) – 60 м².
• Высота потолков – 3 м.
• Пристроенная кладовка – 4,5 м².
• В доме есть кухня, ванная и туалет, в которых воздухообмен соответственно: 90; 25; 25 м³/ч.

В первую очередь определяется общий воздухообмен в комнатах, для чего надо перемножаются между собой воздухообмен жилых помещений, равный 30 м³/ч на количество комнат – 3. 60х3=180 м³/ч. Это значение приточного объема, который проходит через жилые помещения.

Складываются значения воздухообменов всех подсобных помещений: 90+25+25=140 м³/ч.

Находится частота смены воздуха в кладовке. Здесь используется кратность, равная 0,2. То есть, надо объем кладовки умножить на данный показатель: 4,5х3х0,2=2,7 м/ч.

Теперь надо сложить два последних значения: 140+2,7=142,7 м³/ч. Это вытяжной объем воздуха. Далее надо сравнить вытяжной и приточный воздух: получается, что приточного больше. Его и берем за основу расчета.

Теперь надо рассчитать сечение воздуховода. К примеру, если оно квадратное со сторонами 10 см или круглое диаметром 150 мм, то производительность такой трубы при естественной вентиляции составляет 30 м³/ч. Если в сооружении дома используются стояки этого сечения, то надо установить: 180/30=6 стояков. Чтобы уменьшить количество вытяжек, можно увеличить сечения с подбором по таблице производительности воздуховодов.

Принципы расчета систем вентиляции другого типа основываются на тех же параметрах.

Необходимость системы вентиляции

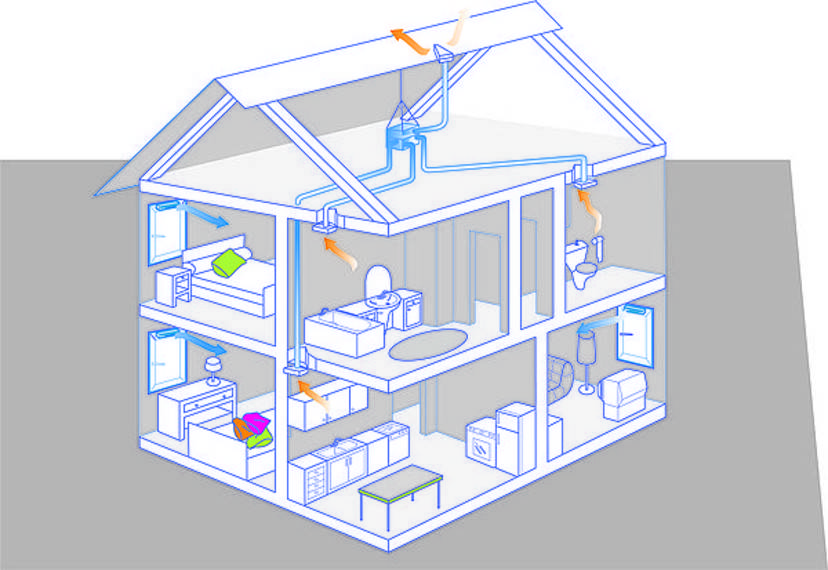

схема комплексной вентиляции частного дома

Система вентиляции дома выполняет следующие функции:

• обеспечивает правильный воздухообмен в помещениях;
• поддерживает оптимальную влажность воздуха;
• выводит наружу неприятные запахи;
• создает комфортные бытовые и санитарные условия для жильцов.

В идеале объем поступающего воздуха с улицы должен быть равен объему воздуха, удаляемого из внутренних помещений. Это обеспечивает необходимое проветривание и способствует сохранению тепла и выведению запахов из кухни и из санузлов.

Поддержание оптимальной влажности препятствует появлению грибка на стенах и развитию болезнетворных микроорганизмов.

Выбор системы вентиляции

Строительство вентиляционных коробов в частных домах основывают на системах естественной вытяжки вместе с комбинированной схемой.

Аргументы в пользу естественной и комбинированной вентиляции:

• Выигрыш в плане финансов, монтажа, сборки, эксплуатации
• Меньшее электрическое потребление. Вытяжка с вентиляторами комбинированной схемы цикличного типа: суммарное потребление 0,1 – 0,2 кВт/час. Приточка + подогрев воздуха +0,5 кВт/час на 1 помещение
• Вентиляционные схемы естественного воздухообмена справляются с объемом 1-этажного, 2-этажного здания (коттеджа)
• Нет нужды тратить полезный объём дома на строительство вентиляционных вертикальных, горизонтальных шахт, каналов, выводов, отводов
• Нет затрат на эксплуатацию, ТО машин, механизмов, оборудования, фильтров, каналов годовой, квартальной периодичностью работ

Помните про главное правило. Даже если вы собираетесь проводить монтаж вентиляционной системы самостоятельно – взвесьте все “за” и “против”. Профессиональный монтажник сэкономит вам не только время, но и скорее всего и деньги вместе с нервами. Отсутствие проектировщиков, классных мастеров не даст хорошего результата, получится вентиляция «авось пронесёт». Это неприемлемо.

Как сделать самостоятельно: пошаговая инструкция

Ниже представлена информация о монтаже вентиляции в частном жилом доме своими руками.

Схема

• При обустройстве единой вентсистемы нужно предусмотреть направление движения масс воздуха от жилых помещений к техническим.
• Клапаны притока воздуха должны быть в каждой комнате, где не предусмотрена вытяжка.
• Для зоны подвала вентиляцию обустраивают естественным образом, через систему отверстий с вертикальной ориентацией вытяжных труб.
• Добиться равномерности тяги можно, обустроив вытяжные каналы одинаковой протяженности без резких перепадов диаметра.
• Вентиляционные шахты нужно качественно теплоизолировать, особенно в зоне выхода на улицу.

Подготовительные работы

Для определения оптимальной системы вентиляции необходимо принять во внимание многие факторы. Учитывают особенности инженерных сетей здания и типа его обогрева

Важно принять в расчет:

• особенности местного климата,
• близкое расположение источников неприятного запаха,
• функции отдельных помещений,
• особенности конструкции здания,
• наличие газовых или иных видов плит/печей,
• число постоянных жильцов.

Проектирование вентсистемы рекомендуется производить в процессе создания общего проекта дома. Естественный воздухообмен можно рассчитать самостоятельно, иные виды лучше доверить специалистам. Расчет размера каналов вентиляции производится с учетом объема помещений и установленных для них стандартов кратности воздухообмена.

Расчеты параметров и деталировка

Эффективность функционирования системы вентиляции зависит от достаточного количества подаваемого в дом воздуха, насыщенного кислородом. Для этого нужно вычислить параметр, указывающий количество смен атмосферы помещения в течение одного часа. Для жилых комнат может быть достаточно одной смены в час, для технических – двух-трех. Берут в расчет и количество проживающих

Формула выглядит следующим образом: ВажноL (производительность приточной установки, м3/ч) = n (норма кратности для определенного помещения) * V (объем комнаты)

Вычисление воздухообмена, учитывая количество проживающих людей в доме, осуществляется по формуле: ВниманиеL = N (число жильцов)* L (воздух, предназначенный для одного человека — норма). При активных физических нагрузках на одного человека потребуется обновления воздуха — 30м3 в час, в состоянии покоя — 20 м3 в час

Монтаж и настройка

Порядок монтажа состоит в следующем:

1. Нанесение на стены разметки для проделывания отверстий, где будут располагаться вентканалы.
2. По потолку и стенам размечают линии осей воздуховодов с учетом мест поворотов и разветвлений.
3. При монтаже принудительной системы отмечают место установки оборудования.
4. Сверлят стены, монтируют элементы крепежа.
5. Раскраивают каналы, собирают их воедино, скрепляют стыки на саморезы. Монтируют конструкцию на подвесы.
6. Подключают каналы к рабочей установке.
7. Монтируют вентиляционные решетки.
8. Техника подключается к системе питания и производится тестовый запуск.

Инструменты и материалы

Для сборки системы воздуховодов сейчас могут понадобиться:

• трубы различного диаметра и протяженности,
• соединительные элементы,
• колена с разными углами поворота,
• тройники и переходы,
• решетки вентиляционных ходов,
• держатели и подвесные элементы,
• перфоратор.

Как сделать вентиляцию в частном доме своими руками

Процедуру самостоятельного монтажа вентиляционной системы в частном доме можно разделить на несколько основных этапов.

1. Расчеты и проектирование. Первый шаг заключается в вычислении требуемого воздухообмена. Это можно сделать по формуле, описанной выше.
2. Выбор сечения воздуховодов. После вычислений необходимо определится с диаметров каналов системы. Небольшая величина приведет к постоянным загрязнениям, большая – к шуму и потере производительности. При монтаже каналов необходимо снизить количество поворотов к минимуму.
3. Выбор типа вентиляции. Как уже было сказано, наиболее оптимальным вариантом является приточно-вытяжная система.
4. Составление схемы расположения каналов.
5. Определение месторасположения забора и вывода воздушных потоков.
6. Непосредственно сам монтаж вентиляции.

Выполняя точные расчеты, используя качественные материалы и точно следуя описанному алгоритму, создать вентиляционную систему своими руками очень просто.

Приточно-вытяжная вентиляция

Установка вентилятора в санузел

Установка вентилятора в санузел – это проста процедура, которая позволит обеспечить качественную циркуляцию воздуха. Первым делом необходимо определится с месторасположением конструкции. Чаще всего, она устанавливается в выходное отверстие, соединенное с общей системой вентиляции.

Для установки вентилятора необходимо следовать следующей пошаговой инструкции.

1. Подключить вентилятор к электросети. Процедуру включения можно осуществлять с помощью кнопки, расположенной непосредственно на конструкции, или же подвести его к обычному выключателю около санузла.
2. Далее нужно снять защитную крышку и закрепить конструкции на выходе вентиляционного отверстия с помощью полимерного клея или жидких гвоздей.
3. Последний шаг заключается в установке защитной крышки и проверке работы установленной конструкции.

Устройство вытяжки

Принцип работы вытяжного вентилятора выглядит следующим образом:

• воздух, находящийся в помещении нагревается за счет отопительных приборов, дыхания жильцов и т.д.;
• свежий воздух поступает в помещение и создает повышенное давление за счет разницы температур, из-за которого отработанные воздушные массы поднимаются к потолку помещения;
• вытяжной вентилятор засасывает воздух в верхней части помещения в вентиляционные каналы, по которым он в дальнейшем выводится из дома.

Приточная вентиляция с помощью диффузора или решетки

Приток свежего воздуха осуществляется по вентиляционным каналам. За его равномерное распределение по помещению отвечают такие элементы как диффузоры и решетки. Они позволяют воздуху равномерно разнестись по комнате, что препятствует образованию застоя.

Диффузоры и решетки классифицируются по нескольким параметрам:

• форма – круглая, прямоугольная или квадратная;
• размер;
• дополнительные опции – встроенные вентиляторы, вытяжки, увлажнители, обогреватели т.д.

Приточная вентиляция с помощью приточного клапана

Приточная вентиляция, работающая за счет приточных клапанов – это самый простой способ создания вентиляционной системы. Клапан – это конструкция, которая может устанавливаться в стены, окна, двери и т.д.

Воздух поступает с улицы через клапаны и попадает в помещение. Установить приточный клапан очень легко. Для этого достаточно следовать следующей инструкции.

1. Определится с местом расположения конструкции. Чаще всего такие конструкции монтируются в пространство под окна или же в стены.
2. Вне зависимости от выбранного месторасположения необходимо просверлить сквозное отверстие под углом в направлении вниз (это требуется для предотвращения попадания в помещение воды, пыли и т.д.).
3. Далее необходимо установить клапан и зафиксировать его в отверстии.
4. Оставшееся пространство в проделанном отверстии заделывается с помощью герметика.

При выборе количества приточных клапанов, необходимо учитывать скорость отвода отработанных воздушных масс. Вытяжка должна успевать отводить количество использованного воздуха равное объему поступающего. В этом случае, коэффициент полезного действия вентиляционной системы будет максимальный.

Естественная и принудительная вентиляция

Естественная вентиляция работает благодаря гравитации: у поверхности земли давление воздуха высокое, а с высотой оно постепенно уменьшается. Если взять вертикально стоящую трубу, то под действием разности давлений воздух в трубе будет двигаться от нижнего конца, где давление высокое, к верхнему. Это явление в просторечии называют «тягой».

Естественная вентиляция (иногда ее называют гравитационной) функционирует благодаря этой тяге. Вертикальный вентиляционный канал нижним концом выводится в вентилируемое помещение, а верхний — поднимается над крышей.

Естественная вентиляция обладает важными преимуществами:

• Полная энергонезависимость — в конструкции не используются вентиляторы и механизмы, требующие электропитания.

• Бесшумная работа — нет вентиляторов, создающих шум.

• Простота конструкции и легкость обслуживания: нет изнашивающихся механизмов, требующих ремонта и периодической замены.

Вместе с тем ей присущи серьезные недостатки:

• Эффективность вентиляции зависит от погоды и времени года. На ее работу влияет атмосферное давление, ветер и разница температур в помещении и на улице: зимой из-за стремления теплого воздуха подниматься вверх вентиляция работает гораздо эффективнее, чем в жару летом, когда воздух в доме холоднее, чем на улице.

• Производительность естественной вентиляции невелика — тяга не способна перемещать воздух в канале с высокой скоростью.

• Разность давлений зависит от разности высот верхнего и нижнего концов вентиляционного канала, что вынуждает поднимать вентиляционные трубы выше уровня кровли.

Недостатки естественной вентиляции отсутствуют в конструкциях с вентиляторами, которые создают принудительное движение воздуха. Вентиляторы в таких системах обеспечивают необходимую производительность системы независимо от погодных условий и изменений тяги.

Преимущества принудительной вентиляции:

• вентиляция функционирует независимо от погоды и времени года;

• интенсивность воздухообмена можно регулировать, в том числе автоматически в зависимости от влажности, температуры и времени суток;

• более компактные размеры воздуховодов и всей системы.

Недостатки:

• система для работы нуждается в электропитании;

• периодически необходимо заменять изнашивающиеся механизмы.

Как правильно сделать вентиляцию в разных по целевому назначению комнатах частного дома

Схему кухонной вентиляции разрабатывайте с учетом размера комнаты и предполагаемых объемов приготовления пищи. Если в доме маленькая кухня где готовите небольшие порции для 2-3 человек, достаточно над печкой установить вытяжку с вентилятором. В магазинах они продаются в форме куполов с фильтрами, подсветкой и другими функциями.

Когда в доме большая кухня со столовой где готовите большое количество блюд и принимают пищу все члены семьи, установите вытяжку над печью. Дополнительные вытяжные каналы закрепите под потолком над всей рабочей зоной.

В котельной частного дома обязательно сделайте внизу приточное отверстие, а вверху поставьте вытяжку с вентилятором или без него. Наличие притока необходимо для нормального горения котла, создания тяги. Через вытяжку будут отводиться утечки газа или дыма.

В ванной и туалете для вентилирования хватает вытяжки. Приток воздуха идет через щель под дверью. В смежном санузле от вытяжного канала сделайте ответвления воздуховодов к каждому сантехническому прибору. Для обустройства вытяжного вентканала можете вывести на улицу трубу или установить вытяжной вентилятор.

Вентиляцию мансардного чердака делайте по схеме, как для всего дома – с притоком и вытяжкой. Вентилирование нежилого чердачного помещения обустраивают на этапе монтажа кровли. Между кровельным покрытием и теплоизоляционным пирогом создают вентилируемое пространство. Отвод воздуха из чердака идет через слуховые окна, а приток организован щелями на карнизе.

Вентиляция канализации – это отдельная схема от вентиляционной системы туалета или смежного санузла. Для ее обустройства верхний конец стояка выведите на улицу так, чтобы фановая труба возвышалась минимум 1 м над кровельным покрытием.

Чтобы в дом с ленточным фундаментом без подвала не поступала влага, сделайте вентиляцию подпольного пространства. В цоколе обустройте продухи сечением от 0,05 м2. Общая площадь вентиляционных отверстий по отношению к площади пола дама должна приблизится к значению 1/400. К продухам можете поставить индивидуальные вытяжки трубой или сделать подключение к общедомовому вентканалу.

Если здание с одним или двумя этажами и подвалом, схему вентсистемы разрабатывайте для каждого уровня с притоком и вытяжкой. Объедините сеть каналов каждого этажа в общедомовую систему. В подвале приточную трубу опустите к полу, а вытяжной канал оставьте выступающий под потолком около 20 см.

Проекты современных домов разрабатываются с гаражом, баней, бассейном под одной крышей. В специфических помещениях повышена влажность, загазованность выхлопными газами. Здесь нужна эффективная вентиляция с точными расчетами. Сами за обустройство вентсистемы не беритесь. Рекомендую обратиться в специализированную организацию.

Рекуператор

Принцип работы вентиляции с рекуператором

Рекуператор – обязательный элемент приточно-вытяжной вентиляционной установки. Бывают двух типов:

• Роторные;
• Пластинчатые.

Основное предназначение рекуператоров:

• Подогрев поступающего в помещение воздуха (в холодное время года);
• Охлаждение поступающего в помещение воздуха (в жаркое время года).

В обоих случаях «выравнивание» температуры заходящего потока происходит за счёт воздействия на него более тёплого (зимой) или более холодного (летом) входящего потока отработанного воздуха. При этом чистый воздух никогда не смешивается с грязным.

Для чего необходим приток воздуха?

Спертый воздух в помещении указывает на то, что здесь отсутствует аэроциркуляция и иногда даже установленные вентиляции в частном доме своими руками не помогают ее восстановить. Появляются устойчивые токсичные запахи от мебели, линолеума, обоев, возникает влага.

При правильной вентиляции, воздух должен не только отводиться, но и достаточно поступать. Как правильно сделать вентиляцию, чтобы воздуха поступало нужное количество. Воздух в доме начинает застаиваться при герметично установленных окнах и дверях или может произойти обратный процесс, когда воздух с пылью начинает поступать обратно в помещение.

Вентиляция в частном доме — принудительная система

В полной мере проблему с достаточным воздухообменом и нагревом поступающего с улицы морозного воздуха может решить только принудительная вентиляция. Она может быть централизованная и локальная.

Централизованная система

Частенько применяется бюджетный вариант, предусматривающий организацию лишь вытяжки. Устанавливается вентилятор, к которому сводят сеть трубопроводов из «грязных» помещений. Мотор выбрасывает воздух на улицу, а приток осуществляется естественным образом, через щели в окнах и отверстия в стенах. Принципиального отличия от естественной вентиляции нет, воздух поступает холодным.

Такая функционально урезанная система не решает многих вопросов и в итоге некомфортна. По большому счёту, для частного дома это просто впустую потраченные деньги. Того же эффекта, но гораздо дешевле можно добиться, соорудив вертикальные каналы в кухне и санузлах, и установив на них мощные центробежные вентиляторы.

Иное дело — полнофункциональная приточно-вытяжная система. Дом, как паук или спрут, опутывает система воздушных каналов. Воздух принудительно как удаляется, так и подаётся. В центре системы находится её сердце — вентиляционная установка. Она может быть комплектной и представлять собой здоровенный ящик. Также можно набрать оборудование из отдельных элементов.

Основные устройства для вентиляции в частном доме

Приточный и вытяжной вентилятор, рекуператор, подогреватель воздуха, автоматика. Рекуператор представляет собой металлический блок, в котором одновременно, но в разных направлениях по множеству соседствующих друг с другом узких каналов «прогоняется» поступающий с улицы и удаляемый из помещений воздух.

Через тонкие стальные перегородки нагретый воздух отдаёт тепловую энергию холодному, нагревая его. Таким образом, удаётся сэкономить до 50% энергии и, соответственно, уменьшить расход топлива на обогрев комнат.

Подогреватель, работающий на электричестве либо подключенный к системе горячего водоснабжения, «догоняет» температуру до комфортных значений в +10-15ºС. Летом рекуператор просто отключают. Система автоматики не даёт устройству замёрзнуть при обледенении, позволяет плавно и независимо регулировать мощность притока и вытяжки.

Можно регулировать воздухообмен в каждом из помещений с помощью ручных задвижек либо сервоприводов. Грамотно спроектированная и выполненная полнофункциональная приточно-вытяжная вентиляционная система способна обеспечить обитателям дома высокий комфорт: всегда свежий воздух и полное отсутствие сквозняков.

При этом значительно снижаются расходы на отопление. Недаром такие системы — непременный атрибут современных энергосберегающих домов. Ещё одно достоинство централизованной вентиляции состоит в том, что весь объём поступающего наружного воздуха подвергается фильтрации

Можно установить эффективный, задерживающий пыльцу растений фильтр, что важно в наши времена всеобщей аллергизации населения

Увы, «правильная» вентиляция — удовольствие лишь для богатых. Рассчитывать, что она будет стоить дешевле новой «Лада Гранта автомат» в исполнении «люкс», не стоит. Оборудование стоит дорого, а установка вентиляции этого типа «своими руками из подручных материалов» как минимум, затруднительна. К тому же, по дому будет идти сеть воздуховодов немаленького сечения и потребуется место для центрального блока, хотя бы 6 м2 в техническом помещении.

Локальная принудительная вентиляция

Существуют малогабаритные вентустановки, предназначенные для работы в одном помещении. В России первыми представила такие системы немецкая компания Seugenia. Отечественные производители также предлагают собственные разработки.

Мини-установки, так же как и «взрослые» системы, оснащают фильтром, вентиляторами, рекуператором и, при необходимости, подогревателем и ионизатором.

Локальные установки эффективны, невелики, эстетичны, внешне похожи на небольшой воздушный обогреватель.

Устанавливаются очень просто на наружную стену в любом месте, не требуется никаких воздуховодов, лишь небольшое отверстие наружу.

Локальные установки не могут полностью решить вопросы вентиляции, ведь в кухнях и санузлах всё равно придётся оборудовать каналы естественной вытяжки. Установка таких систем служит комфортным дополнением к системе естественной вентиляции и часто бывает оправдана. Тем более, что смонтировать такую вентсистему несложно и занимает это от силы пару часов.

Естественная ВЕНТИЛЯЦИЯ в частном доме своими руками. Проход вентиляции через металлочерепицу.

Вентиляционные каналы между помещениями

Если вытяжная вентиляция монтируется на этапе строительства дома, то дымоходы и вент каналы располагают непосредственно в стене здания. Вентиляция в стене – это удобно, практично и недорого. При этом совсем не обязательно устанавливать пластиковые или оцинкованные трубы, вполне достаточно выложить «пустоты» из кирпича.

Единственное на что следует обратить внимание, каналы не должны сообщаться между собой. То есть нельзя выводить вентиляцию из кухни, из санузла и ванной комнаты в одну общую шахту

Они могут располагаться рядом, но должны быть полностью изолированы друг от друга. При хорошей, исправной работе системы никаких фарс мажорных ситуаций может и не возникнуть, но если вдруг произойдёт обратный отсос, то всё «ароматы» смешаются в один букет. И если проникновение запаха из кухни в санузел особого дискомфорта не вызовет, то ароматы из туалета хлынувшие в зону приготовления пищи особой радости не принесут никому из домочадцев.

Естественная вентиляция в частном доме своими руками может быть смонтирована и после завершения строительства. В этом случае прокладывают воздуховоды из:

• Оцинкованной стали;
• Гофрированных труб;
• Пластиковых труб (бывают круглого, квадратного и прямоугольного сечения).

Выводя трубы через перекрытие в зону неотапливаемого чердачного пространства их обязательно утепляют. В противном случае вентиляция на крыше частного дома будет постоянно покрываться конденсатом и наледью.

Допускаются варианты, при которых вытяжная вентиляция располагается за пределами здания.

Что необходимо учесть

При монтаже современной вентиляционной системе в доме, необходимо учитывать основные критерии, по которым происходит подбор оборудования. К таковым относятся:

• максимально возможная мощность вентиляционной установки;
• значение рабочего давления;
• уровень шумности.

Скорость циркуляции и замены отработанных воздушных потоков зависит от сечения воздуховодов и их расположения. Для обеспечения ее высокого значения необходимо создать систему вентиляционных каналов одного диаметра и обеспечить минимальное количество ее поворотов.

При строительстве дома

При строительстве частного дома с нуля, нужно уделить повышенное внимание вентиляционной системе. На этапе возведения стен требуется провести расчеты по вышеописанной формуле и на основе полученных данных создать вентиляционную систему

Это делается для того, чтобы спрятать коммуникации вентиляционной системы в стенах дома. Это позволит не только сэкономить количество свободного пространства в помещениях, но и сохранить их интерьер и дизайн.

По мимо этого, если планируется цокольный этаж, либо ленточный фундамент, то необходимо сразу учесть и их вентиляцию, и сделать закладные на этапе работ с фундаментом строения. То-же самое касается подвала, погреба и других подземных помещений.

В готовом доме

Монтаж системы вентиляции уже в построенном доме выполнить сложнее. Необходимо создать проект каналов, который можно будет разместить среди других коммуникаций. Также необходимо учесть значение естественного воздухообмена (воздух, поступающий через двери, окна и т.д.) и на основе полученных данных, создать проект вентиляции принудительного типа.

Схема работы и требования к воздухообменным сетям

Различия в системах определяются их функциональными возможностями:

• приточная сеть нужна для поступления потоков воздуха с улицы;
• вытяжная выводит отработанную среду за стены помещения;
• приточно-вытяжная обеспечивает поступление воздуха с улицы и удаление его из помещения.

Нормативы сетей указаны в СНиП, где прописываются показатели расхода поступающего воздуха и кратность (регулярность) замены всего воздушного объема в помещении за определенную единицу времени.

Нормы по СНиП подразумевают кратность воздухообмена для одного человека 30 м3/час при условии, что помещение не превышает 20 м2. Ели пространства на одного человека менее 20 м2, кратность воздухообмена не ниже 3 м3/час. При увеличении площади размеры регулярности замены воздуха повышаются.

Также есть нормативы расхода воздуха по отдельным помещениям:

• в жилые комнаты должно поступать не менее 3 м3/час на каждый 1 м2 площади;
• в ванную, туалет (отдельные) 25 м3/час;
• в санузел совмещенного типа от 50 м3/час;
• в кухню при условии установки плиты электрической или газовой на 2 конфорки не менее 60м3/час, при условии установки газовой плиты в 4 конфорки не менее 90 м3/час.

Если в помещении постоянно находятся люди, то объем воздуха должен меняться не реже 1 раза в час, а в технических помещениях вентиляция должна менять воздух не реже, чем один раз в 5 часов – это касается всего объема воздушных масс в комнате.
