Как устроена система слива для раковины в ванной комнате?

Что представляет собой узел слива

            Раковина представляет собой чашу с отверстием для присоединения сливного устройства. В отличие от унитаза, она не имеет собственного встроенного приспособления. Отвод от раковины в канализацию называется сифон. Это сложная конструкция, обеспечивающая постоянное присутствие водяной пробки — гидрозатвора. Упрощенная схема такого устройства представляет собой горизонтальный изгиб отводящей трубы, из которого какая-то часть воды никогда не выливается. Современные сифоны имеют другое устройство в виде емкости, в которую стоки поступают по вертикальной трубке, не доходящей до днища. Выходное отверстие расположено на боковой стенке, выше уровня нижнего среза входного патрубка. Вода всегда держится на одном уровне, образуя надежную отсечку от канализационных газов.

            Есть и
другие виды сифонов, которые используются реже из-за меньшей эффективности. В
продаже есть пластиковые устройства, легкие и удобные в установке. Детали этих
сифонов взаимозаменяемые, что позволяет использовать части одного устройства
при сборке другого. Иногда делают слив с раковины в канализацию без сифона, используя только
гофру, изогнутую в форме буквы S.
Этот вариант подходит для ванной комнаты, где в раковину не поступает большое
количество отходов. Однако, ребристая поверхность трубки склонна накапливать
мелкие частицы, а прочистить ее непросто. Поэтому, при появлении пробки, ее
просто заменяют на новую, чистую гофру.

Конструкция сифона

            Резервуар
разбирается на составные части, которые можно заменить или почистить по
отдельности. Все соединения резьбовые, при сборке надо использовать эластичные
уплотняющие прокладки. Для присоединения выпускного патрубка из раковины
используются клиновидные муфты, которые прочно закрепляют корпус на трубке и не
позволяют ему соскользнуть.

            В нижней части емкости имеется съемная крышка-днище. При необходимости удалить отходы, посторонние предметы, пучки волос и прочий накопившийся мусор, крышку отвинчивают, сливают гидрозатвор и удаляют содержимое резервуара. Пере снятием крышки под сифон надо поставить ведро, чтобы не залить пол — там грязной воды почти 2 стакана.

            Присоединение
сифона к чаше производится путем соединения двух элементов, один из которых
устанавливается на днище чаши и выполняет одновременно функции фильтра для крупного
мусора. Вторым элементом является выпускной патрубок, входящий в резервуар
сифона. Днище чаши зажимается между двумя элементами, обеспечивая плотное
герметичное крепление выпускной гарнитуры.

            Помимо
вывода стоков, сифон может иметь дополнительные возможности. Есть раковины с
переливом, у которых боковая стенка чаши соединена с патрубком сифона
пластиковой трубкой. Кроме этого, на патрубке иногда устанавливают
присоединительную трубку для подключения сливного шланга стиральной или
посудомоечной машины.

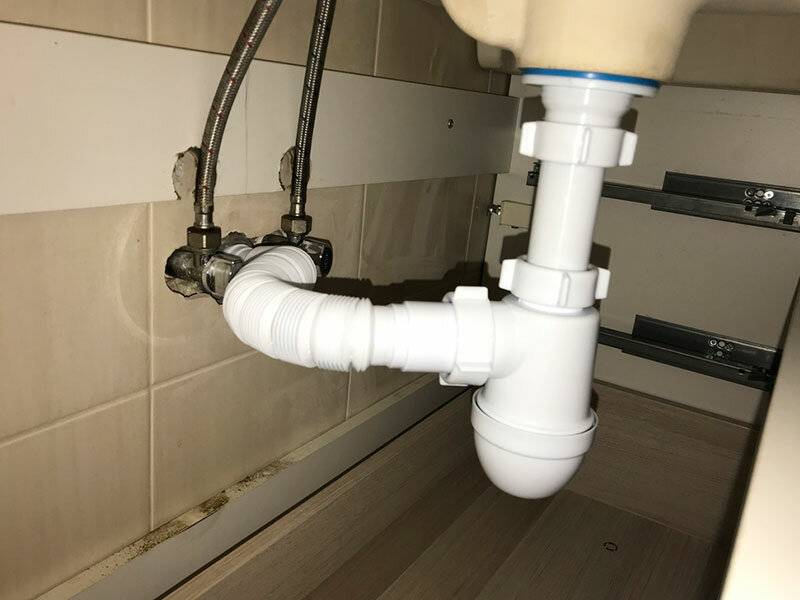

            Соединение слива раковины с
канализацией обеспечивает дополнительный патрубок. Обычно это
гофрированная трубка, присоединенная к выходу сифона и к пластиковой трубе
системы водоотведения. Никаких дополнительных функций она не имеет, только
передачу стоков в канализацию.

Виды сифонов для ванн по принципу открывания

Для каждой ванны – свой сифон. Это неудивительно, ведь купели бывают разной формы и конструкции. Сливные системы изготавливают из металла или пластика, а сами сифоны должны «подстраиваться» под сливные отверстия и высоту чаш. Для удобства подключения к стокам, эти системы оснащают гибкими трубами.

Сливы могут работать в полуавтоматическом или автоматическом режиме. Полуавтоматические системы подразумевают соединение сливного и переливного клапана при помощи тросика. Чтобы открыть слив в этом случае, можно просто повернуть клапан перелива.

Внешне такое устройство выглядит весьма неплохо, да и пользоваться им удобно, так как не приходится нащупывать в воде крышку сливаФОТО: sanusel.ru

Но есть у полуавтоматических систем и свои недостатки. Главный из них – высокая вероятность заедания тросика спустя несколько месяцев эксплуатации. Но такое обычно происходит с недорогими моделями сифонов.

Автоматические варианты имеют более сложную конструкцию со штырём, который объединён с заглушкой ванны и управляет им при повороте.

Многие производители купелей изначально включают в комплект автоматические сифоны, которые соответствуют общему дизайну изделияФОТО: mcalpine.ru

Сифон для раковины на кухню. Критерии выбора

Перед покупкой стоит учесть ряд важных факторов, которые помогут вам выбрать нужную модель:

• тип сантехники, к которой подключается сифон. Купить оборудование для стандартной мойки достаточно просто, а вот если раковина покупалась под заказ и устанавливалась не по стандартам, то тут придется помучиться. Идеальный вариант в таких случаях – это гофрированный тип, но можно подключить и бутылочный. Жесткий трубный сифон годится только для типовой сантехники;
• дизайн оборудования. Современные производители предлагают широчайший выбор конструкций и материалов. Бывают сифоны с накладкой для защиты, встроенной пробкой, пластиковыми или металлическими колбами. Важный момент при выборе – это количество шайб и прокладок. Если их будет меньше, чем требуется для установки, это может доставить определенные неудобства;

Хромированный сифон для раковины – это самый красивый, но и самый дорогой вариант

объем воды, который планируется пропускать через сифоны для кухонной мойки или раковины. Это очень важный параметр, так как для значительного стока нужны трубы большого диаметра. В противном случае вы рискуете часто получать небольшие, но неприятные наводнения на кухне;

Полезный совет! Если вы заранее знаете, что будете подключать к сифону дополнительное оборудование, лучше всего приобрести бутылочный сифон с тройником и большим диаметром труб.

Металлические сифоны отличаются долговечностью и прочностью конструкции

Конечно, всегда можно купить оборудование дешевле и проще, но в таком случае, скорее всего, через некоторое время его придется менять. А это не только немалые финансовые расходы, но и большие затраты по времени. Поэтому лучше заранее учитывать все возможности, например, подключение дополнительной техники.

Установка под ванной водосливной арматуры с переливом

• На резьбу сифона надеваем прокладку. В пластиковый слив помещаем гайку. Слив устанавливаем на сифон.

• На трубу, соединяющую сифон и гофру, надеваем накидную гайку и конусную прокладку тупой стороной вперёд. Соединяем трубу с сифоном и стягиваем детали накидной гайкой.
• Собранную конструкцию соединяем с гофрой. Для этого надеваем на гофрированную трубу накидную гайку и конусную прокладку. Стягиваем детали вместе.
• Отверстие для прочистки закрываем сплошной гайкой, поместив в неё предварительно прокладку.
• На дополнительную гофру надеваем накидную гайку и конусную прокладку. Вставляем гофрированную трубу в сифон и фиксируем гайкой.
• Другой конец дополнительной гофры соединяем с пластиковым сливом перелива.
• В сливное отверстие ванны вставляем резиновую прокладку с двойными бортиками. Собранную конструкцию водосливной арматуры прижимаем под ванной вплотную к прокладке. В ванне сверху на сливное отверстие устанавливаем металлический слив и притягиваем болтом к гайке, помещённой в пластиковом сливе.
• На пластиковый слив перелива сверху надеваем прокладку, а снизу устанавливаем гайку. Прижимаем к отверстию перелива с задней стороны ванны. С внутренней стороны ванны прижимаем металлический слив. Вставляем болт и закручиваем его, стягивая детали перелива.
• Чтобы подсоединить сифон ванны к канализации, вставляем край гофрированной трубы в канализационную систему.
• Проверяем наличие протечек.

Сифон для унитаза

Как продлить жизнь сливной системе

Многие хозяйки стараются продлить жизнь каждому из своих кухонных помощников. Не исключение и сливная система мойки. Ее поломка не только парализует работу на кухне, но и может причинить немало вреда, затопив всю комнату.

Чтобы избежать протечки, нужно проверить все части системы

Протечка сифона происходит, как правило, вследствие износа уплотнителей. Для того чтобы они служили гораздо дольше, перед установкой обязательно обработайте их специальной смазкой, можно силиконовой. Также дать течь сифон может из-за возникновения трещины на одном из патрубков или бутылке. Это происходит если перетянуть гайки при установке.

Совет! При покупке внимательно осмотрите изделие на предмет трещин и сколов, которые впоследствии могут стать причиной очень неприятной ситуации – протечки.

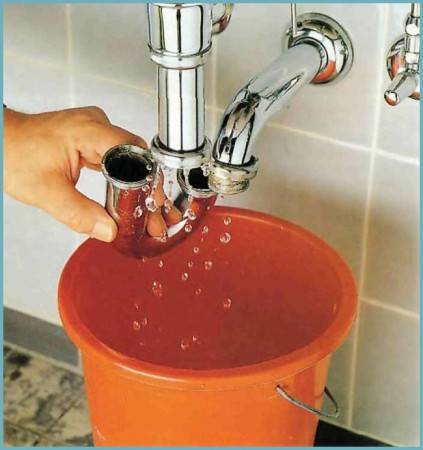

Для того чтобы сливная система не засорялась необходимо вовремя прочищать тело сифона от загрязнений.

Сделать это можно несколькими способами:

• потоком горячей воды;
• вантузом;
• химическими средствами для очистки канализационных систем;
• выкручиванием нижней части сифона и очищением его вручную.

Не забывайте о профилактических очистках и щадящих средствах. С их помощью вы сможете забыть о ремонте сливной системы на долгое время.

Особенности установки слива с переливом

Информация о сборе слива присутствует в инструкции, прилагающейся к сифону. Для работы понадобится:

• плоская отвертка;
• изолента;
• сифон;
• ведро;
• герметик;
• разводной ключ;
• салфетка из бумаги или ткани.

Сборка системы

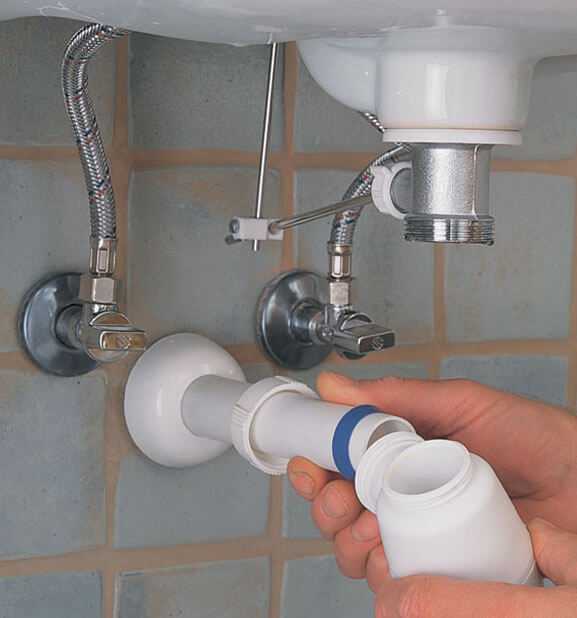

Сначала соединяют слив с раковиной. Под нее помещают конструкцию и предварительно проверяют соответствие габаритов. В дальнейшем откручивают пробку снизу устройства и осматривают его на наличие повреждений, проверив тем самым надежность конструкции.

До сборки осматривают резьбу на корпусе

Если на ней имеются заусеницы, то их осторожно срезают. Если этот недостаток не устранен, при монтаже может произойти повреждение кольцевого уплотнения. Перед установкой проверяют все соединения с резьбой, гайки, стыковочные узлы и прокладки

Перед установкой проверяют все соединения с резьбой, гайки, стыковочные узлы и прокладки.

Чтобы собрать колбу прибора, потребуется:

Процесс сборки сифона

• надеть прокладку на резьбу верхнего участка конструкции;
• прикрутить дно сифона;
• поместить на трубку-слив резиновое уплотнение соответствующего диаметра и одеть 2 натяжные гайки;
• вставить сливную трубу в отверстие внизу сифона, насадить его на нужную высоту и затянуть гайку неплотно;
• установить в крышку приспособления прокладку и прикрутить слив к корпусу.

Резиновое уплотнение, помещенное в паз, покрывают небольшим количеством герметика. Для обеспечения надежности веществом смазывают нижнюю область резьбы пробки, которую вкручивают в корпус. Для герметичного соединения деталей используют подмотку, чтобы снимать элемент, когда это необходимо. До сбора подбирают длину трубки, высоту которой определяют по глубине раковины.

Основной патрубок подсоединяют к трубке с фиксаторами. В дальнейшем деталь монтируют к раковине, помещая прокладку между элементами. Участок между патрубком и переливом с отводом фиксируется гайкой. Детали из пластика рекомендуется закручивать руками, чтобы избежать их поломки.

Монтаж конструкции

Сначала нужно перекрыть воду, соединить защитную решетку и сливное отверстие раковины, поместив между ними уплотнение из резины толщиной не больше 5 мм. Если габариты решетки больше отверстия, используют герметик, а не прокладку. На один край отводного патрубка помещают резиновое уплотнение, а с другого края убирают фаску, улучшая вхождение патрубка в сифон.

Для соединения раковины и патрубка потребуется винт, диаметр которого составляет 6 мм. Деталь вставляют в защитную решетку и закручивают. Затем проводят состыковку трубы водоотвода с выходным патрубком. При этом необходимо следить за местами соединений. Для надежной герметизации можно применять сантехническую подмотку.

Схема монтажа сифона к двухсекционной раковине

Собранный сифон нужно соединить с выпускной трубой, которую предварительно подключили к сливу. После этого проводят соединение канализации со сливом. Перед установкой манжеты в патрубок на нее наносят слой герметика и помещают в деталь выпускной конец отводящей трубы. Для подключения применяют жесткую сборку, соединяя отвод канализации и трубу конусной прокладкой и гайкой.

Если используется гофра, то длина мягкого шланга должна быть такой, чтобы он не провисал во время использования. При несовпадении габаритов отвода и канализационной трубы потребуется переходник из пластика. Избежать попадания запаха в квартиру можно, используя манжету из резины, которую помещают в раструб.

Проверка работоспособности

Для проверки герметичности необходимо включить воду. В отсутствии протечек убеждаются, поместив под систему тканевую или бумажную салфетку.

Если протечек в области соединений нет и жидкость поступает в канализацию, система установлена и работает правильно.

Разновидности сифонов для раковин

Согласно такой классификации, различают четыре основных вида устройств:

1. Трубный. Колено в этом устройстве имеет разнообразную форму, не только по форме, но и габаритам. Как правило, он изгибается в виде буков S и U. На случай, если внутри накапливается мусор, или другие загрязнения, к примеру, песок, которые не растворяется чистящей кислотой, внизу изделия присутствует специальное отверстие, упрощающее процесс читки.
2. Бутылочный – жесткая конструкция, имеющая вид колбы. Она легко поддается разборке, поэтому в любой момент, и без особых трудностей ее можно разобрать и почистить. К числу достоинств такой формы можно отнести то, что смытые вещи не сразу попадают в канализационный сток, а задерживаются на дне трубы, откуда их можно легко достать. Несмотря на это, принцип их функционирования ничем не отличается от классического варианта. Однако стоит отметить, что при частой сборке/разборке, которая вызвана накоплением мусора между соединением тубы и крышки, приходит изнашивание резьбы. Как следствие, возможно образование течей.
3. Гофрированный – представляет собой комбинацию из бутылочной конструкции, к которой подведен гофрированный шланг. В сравнении с другими вариантами, используемыми для выполнения подобных задач, они обладают высокой мобильностью относительно врезочных труб. Несмотря на наличие преимуществ, все же существуют и минуса, такие как забивание мусора в складках гофрированной основы, либо же при сливе в нее кипятка, может пострадать изначальная форма.
4. Плоский сифон – это идеальное решение, для тех ситуаций, когда отсутствует большое количества места для монтажа. Его не высокая, и достаточно компактная форма, позволяет монтировать устройство, даже в самых труднодоступных местах.

Сборка конструкции с переливом

Первоначально производится сборка бутылки. Подходящий уплотнитель садится на резьбу колбы, встраиваемой внизу умывальника. Далее вплотную прикручивается нижняя крышка. Соединение необходимо подтянуть вручную, для обеспечения плотной стыковки.

Теперь нужно взять верхний патрубок, отвечающий за слив в умывальнике, накинуть на него гайку, а затем одеть конусную прокладку.

При этом натягивание уплотнителя должно выполняться широкой стороной на трубу. После этого элемент вставляется в верхнюю часть сифона. Следующим шагом будет накручивание гайки.

Если требуется удлинение отводящего сливного разъема, к нему подсоединяется жесткий патрубок. В случае когда конструкция этого не требует, сразу монтируется труба-гофра

К переливному отверстию раковины подсоединяется гофрированная трубка, а ее второй конец — к стыковочному патрубку. Сделать это очень легко – деталь в виде лопатки оснащена конусными пазами, легко входящими в рифление гофры.

Установка всех труб сливного узла — нижней, обеспечивающей отвод воды в канализацию, средней для стока стиральной машинки и верхней для перелива, — производится аналогично вертикальному патрубку.

Сифон для раковины на кухню: выбор, характеристики и монтаж

Сифон – это одна из самых важных частей домашней системы водопровода. Его конструкция не пропускает в квартиру неприятные запахи и шумы из канализации благодаря своеобразной заглушке из воды. В то же время он пропускает использованную воду в канализацию. Выбор сифона – это очень важный момент, так как от его конструкции, материала и других характеристик зависит надежность и долговечность устройства. Сифон для раковины на кухню представлен в разных вариантах и модификациях, поэтому выбор может быть достаточно сложным.

Выбор сифона – это очень важный момент, так как от его конструкции, материала и других характеристик зависит надежность и долговечность устройства

Обычная система «слив-перелив»

Небольшое отверстие в верхней части раковины. Через него происходит слив воды, если забыли выключить кран или напор слишком большой. Такая система придумана в Западной Европе и особенно распространена в Англии, где очень экономно расходуют воду и умываются из чаши с закрытым сливом, что увеличивает риск затопления. Когда уровень воды поднимается выше максимальной отметки, вода через переливное отверстие уходит в сток, а не на пол. В нашей стране принято мыться под струей, необходимость в «сливе-переливе» возникает реже, но большинство раковин все равно оборудовано системой «слив-перелив». Это не дополнительная опция, а неотъемлемая часть конструкции раковины: либо она есть, либо ее нет.

Спасает ли такая система от затопления? При определенных условиях. Если система «слива-перелива» хоть немного засорена или в сливной канал попал посторонний предмет, затопление неизбежно, как и в случае если закрыт донный клапан. Но перелив произойдет позже.

Установка сифона: пошаговая инструкция

Установку сантехники в целом и сливной арматуры в частности лучше доверить профессионалам. Но никто не осудит вас, если вы решите сделать это самостоятельно. Пластиковые системы не нуждаются в дополнительных инструментах, пригодится только отвертка для установки выпуска. Все составные части вкручиваются руками. Вооружитесь фото инструкцией, хорошим настроением и можно приступать.

Первым делом прикручивается верхняя часть выпуска. Зачастую она выполнена из нержавейки. В комплекте сливной системы есть уплотнительное кольцо для декоративной сетки. Положите его на сливное отверстие мойки, снизу прижмите резиновый уплотнитель и оставшуюся часть выпуска. Крепко скрутите две части винтом. Проверьте не сместились ли уплотнители.

Схема: установка сифона

Присоедините шланг перелива к выпуску, а сетку к мойке, закрутив нержавеющий болт аналогично системе выпуска. Собранный сифон прикрутите к выпуску с помощью пластиковой гайки, расположенной на горловине. Обязательно проверьте наличие плоской прокладки. Закручивайте гайку до упора рукой. Не стоит сильно налегать на нее. Пластик может не выдержать давления и лопнуть.

Таким же образом прикрутите к телу сифона отводящий патрубок. Обязательно проверьте наличие уплотнителя. Затем присоедините отводящий патрубок к канализационной системе, используя конусный уплотнитель. Устанавливается он, как и на горловине сифона, зауженной частью в сторону отверстия, в которое вставляется патрубок.

При разнице диаметров патрубка и отвода канализационной системы, можно использовать редукционные пластиковые или резиновые переходники.

Совет. Для лучшей герметизации смажьте все манжеты и прокладки силиконовой смазкой. Вход отводной трубы в канализационную можно дополнительно герметизировать санитарным силиконом.

После установки системы необходимо выполнить пробный пуск. Для этого нужно наполнить мойку водой до переливного отверстия. Вначале проверить его работу. Затем откройте слив, вода стремительно направится в канализацию. Внимательно осмотрите каждое соединение сифона. Если на нем не образовалось ни одной капли, значит, монтаж был проведен успешно.

Подключение сифона к двойной мойке

Основные разновидности

По своей конструкции все сифоны, применяемые для кухонных моек, можно разделить на несколько видов:

1. Бутылочный. Это жесткая конструкция, которую снизу можно открутить. Благодаря этому устройство быстро и легко можно прочистить. В нижней съемной части задерживается не только мусор, но и случайно упавшие в мойку украшения или какие-то твердые предметы. К «бутылке» может быть подсоединен гофрированный или жесткий сливной трубопровод. Внутри корпуса постоянно находится вода, чем обеспечивается водяной затвор.
2. Гофрированный. По сути, это гибкая труба, изогнутая в определенном месте и зафиксированная хомутом. Изгиб предназначен для создания гидрозатвора. Оставшаяся часть сифона может свободно изгибаться в нужную сторону. Сифон гофрированный для мойки имеет существенный недостаток, выраженный в шероховатости его внутренней поверхности, на которой задерживается мусор. Из-за этого конструкцию часто приходится снимать и чистить.
3. Трубный. Это жесткая, изогнутая в виде буквы «S» труба, которая занимает достаточно мало места.
4. Плоский. Это обычный сифон, все элементы которого расположены в горизонтальной плоскости. Используется в случаях, когда под мойкой наблюдается дефицит свободного места.
5. Скрытый. Это может быть устройство любой конструкции, которое скрыто в стене или в каком-либо коробе.
6. С переливом. Дополнительным элементом в конструкции является жесткий переливной трубопровод, соединяющий верхнюю часть мойки со сливным шлангом.
7. Сифон для мойки с разрывом струи. Он отличается от обычного сифона наличием небольшого просвета (2-3 см) между выпускным и приемным водными отверстиями. Таким образом, пресекается путь проникновения микробов по направлению из канализационной трубы в мойку. Такие изделия часто можно встретить в заведениях общепита.

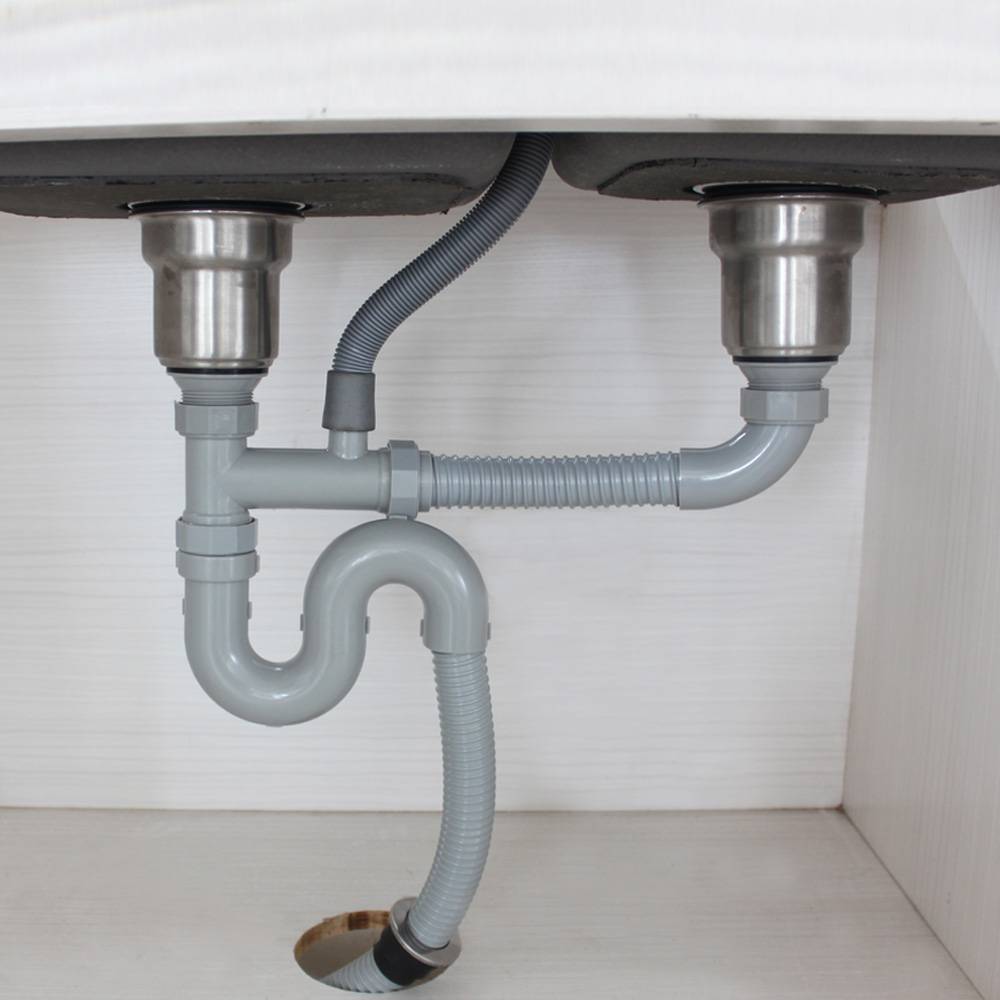

Сифон для двойной мойки

Распространение для установки на кухне получили мойки с двумя секциями. В этом случае сливная арматура для мойки имеет особенную конструкцию. Для отвода стоков пользуются двумя решениями:

• установка отдельного сифона для каждой секции (надежно, но не компактно);
• установка общего сифона.

Сифоны для двойной мойки с переливом изготавливают бутылочного или трубного типа. Чаще используют бутылочную форму. Монтаж конструкции отличается от стандартного случая:

1. Закрепление решеток и патрубков к сливным отверстиям.
2. Выполняют монтаж конструкции перелива.
3. Патрубки отверстий соединяют и подключают к сифону.
4. Присоединение сифона к канализации выполняется как в предыдущих случаях.

Соединения уплотняют специальными резиновыми прокладками. Если требуется повысить герметичность приобретают специальные герметики или ФУМ-ленту. После выполнения работ рекомендуется проверить качество герметичности конструкции.

• после сборки конструкции открывают кран с водой;
• проверяют конструкцию слива на наличие протечек;
• если протечки обнаружены устройство разбирают и сборку выполняют заново с соблюдением технологии.

ПОСМОТРЕТЬ ВИДЕО

Правильно собрать слив для раковины самостоятельно — посильная задача. Но это мероприятие требует внимательного и ответственного подхода, чтобы в будущем при эксплуатации не возникло неприятностей.

Чаши без системы «слив-перелив»

Чаши на столешнице. Дизайнерскому проекту чаши может мешать лишнее отверстие, либо из-за ее уникальной формы некуда монтировать сливной канал, а встроенной системой можно оснастить далеко не все раковины. Чаще всего «слива-перелива» нет у чаш, которые ставятся на столешницу, видимы со всех сторон или, например, у раковин из цветного стекла или натурального камня.

Альтернатива. Такие чаши будут обязательно (это норма для производителей) оборудованы обычным сливом, который невозможно перекрыть — хотя он и имеет «шляпку», ее функция только декоративная. Выбирая арматуру для такого слива, учитывайте минимальную и максимальную толщину всей конструкции (раковины, столешницы в том месте, где монтируется слив).
