Монтаж слива перелива на ванну своими руками
Многие владельцы ванн интересуются, как установить слив в ванной своими руками. У этой работы есть своя технология, которая должна исполняться точно, чтобы не было проблем при эксплуатации обвязки под ванну:
- Первым требованием является грамотная установка ванны. Перед закреплением ее выравнивают.
- Перед началом монтажа обвязки под ванну, нужно убедиться, что она хорошо закреплена.
- Монтаж производят таким образом, чтобы от сливного отверстия до обвязки под ванну было не менее 15 см.
- Затем, с помощью винта, тройник присоединяют к декоративной решетке, которая закрывает сливное отверстие в ванной, и между деталями устанавливают прокладку.
- Сифон крепят к тройнику посредством гайки, уплотнив конусной прокладкой.
- Трубу, ведущую к переливу, крепят к отводу тройника, находящемуся сбоку.
- Угол соединяют с сифоном, другой его конец опускают в канализацию. Места соединений качественно уплотняются.
Завершающим шагом монтажа обвязки вод ванну является проверка ее на герметичность. Ванну наполняют, и во время слива воды следят за тем, чтобы нигде не было течи. Чтобы течь было легче обнаружить, можно подстелить под устройство газету.
Монтаж обвязки на ванну автомата или полуавтомата проводится в соответствии с инструкцией, приложенной к модели.

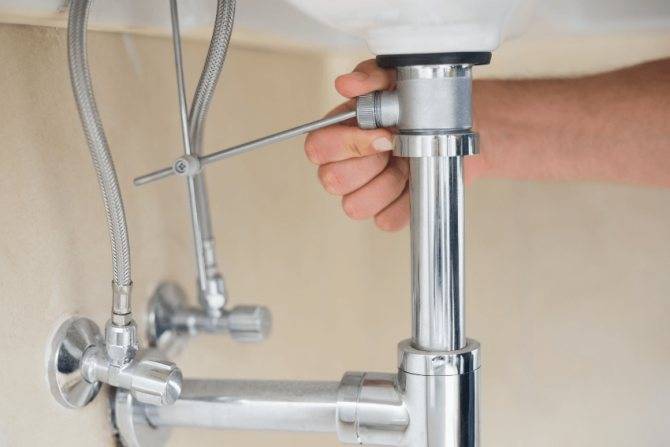

Установка донного клапана на раковину
Установить устройство можно самостоятельно, особенно в том случае, если смеситель тоже нужно монтировать, ведь в основном эти элементы продаются в комплекте.
Полная колба сифона, имеющая выпускную трубку, которая подводится к отверстию слива на дне чаши умывальника, позволяет монтировать смеситель вместе с клапаном.
Если вся конструкция не имеет выпуска, то гарнитуру можно установить только системы Click-Clack.
Чтобы этого не случилось, рекомендуется пользоваться инструментами без зазубрин. Если такой возможности нет, то при работе следует подкладывать защитную прослойку.
Сделать такие приспособления можно их картонных, латунных или медных кусков.
Монтаж изделия проводится в несколько этапов.
Первый этап – это установка крана.
Сначала следует монтировать смеситель, соблюдая следующую технологию:
- В отверстие раковины пропускаются гибкие шланги и рычажный элемент клапана, идущий от смесителя.
- Кран закрепляется на специальной подставке раковины, имеющей отверстие. Фиксировать его нужно гайкой поджимного типа. В место, где смеситель соприкасается с чашей умывальника, обязательно следует подложить прокладку из резины в целях герметичности.
- Если не получается подвести детали прямо, то необходимо немного согнуть шланги. Если вместо шлангов медные жесткие трубки, то загнуть их можно лишь специальными инструментами. Это довольно сложно, но достижимо, необходима лишь сноровка и усердие.
- Если существует потребность, то трубы обрезаются, а места отреза шлифуются. Манипуляцию желательно проводить очень аккуратно. Дело в том, что вылетающие частицы стружки могут при этом попасть в конструкцию, тогда смеситель заклинит, его будет невозможно двигать ни в одну сторону. Но не нужно применять силу, так как это может привести к поломке В этом случае придется демонтировать аэраторное устройство, где происходит смешение воздуха и воды, включить смеситель и аккуратно смыть металлические волокна.
- С помощью крепежных элементов с резиновыми прокладками к коммуникациям с холодной и горячей водой крепятся шланги. В то же время следует проследить, чтобы они не перегибались. Они могут располагаться U-образно, но не в S-образной форме.
Тоже интересно: Выбор и установка раковины над стиральной машиной
Затем проводится установка клапана на раковину. Как только смеситель будет закреплен, можно начинать монтаж гарнитуры.
Процедура осуществляется довольно просто:
- В отверстие слива умывальника вставить клапан.
- Внутренние штыри в виде спиц расположить одну над другой под углом.
- Закрепить пластиковым держателем.
- После этого следует спицу соединить с рычажным элементом и клапанной гарнитурой в виде ушка. Под давлением клавиша спица сможет управлять клапаном, позволяя набирать или спускать воду.
Следует знать, что в зависимости от того, имеет ли умывальник систему слива-перелива, стоит подбирать разные конструкции гарнитуры.
Конструкция собрана, теперь следует подключить сифон или гофру для умывальника, через который происходит слив жидкости в канализацию.
Это сделать также не сложно:
- После установки приспособления, необходимо накрутить гофру и закрепить внизу.
- Трубку отвести вместе с гибкими шлангами в отверстие стояка;
- Сифон соединить с клапанными спицами, используя гибкую крепежную фурнитуру.
В некоторых случаях вместо гибкой гофры можно использовать хромированный сифон. Его применение оправдано в тех случаях, когда пространство под умывальником остается открытым. Тогда сифон смотрится красивее, чем гофра.
После проведения всех манипуляций, можно проверять систему на отсутствие протечек.
Делается это так:
- Подключается подача воды. Нужно проверить, чтобы кран и места соединений не пропускали воду. Если обнаружится течь, то соединения нужно «подтянуть», можно использовать уплотняющую ленту.
- Потом рекомендуется открутить смеситель, проверить сифон на герметичность. В это время следует несколько раз закрыть и открыть клапан, чтобы проверить, работает он или нет.
Если все нормально – сифон герметичный, нигде не течет, значит, монтаж произведен верно.
Материал изготовления системы слива
Обвязки, представленные на современном рынке, изготавливают из двух видов материала: пластиковых полимеров и сплавов металла.
Пластиковые конструкции
Основой для изготовления пластиковых обвязок выступают современные полимеры, которые отличаются высокими эксплуатационными параметрами. Основные достоинства пластика:
- устойчив к воздействию высоких температур;
- создает гладкую внутреннюю поверхность;
- устойчив к коррозии и химическим реагентам.
Среди представленных на рынке моделей пластиковые обвязки пользуются наибольшей популярностью. Многие потребители выбирают их за счет удачного сочетания доступной стоимости и отличных качественных характеристик.
Производители сантехнического оборудования пластиковые обвязки выпускают в различных цветовых исполнениях, в том числе имитируя хромированный металл
Единственным недостатком полимера является его хрупкость, поэтому при монтаже пластиковых изделий следует быть предельно осторожным. Кроме того, пластик, изготавливаемый путем отливки и спаивания, часто имеет заусеницы.
Перед состыковкой элементов и установкой системы их необходимо тщательно зачищать – иначе от течей не избавиться.
Металлические системы
Материалом для изготовления металлических конструкций выступает полированная нержавеющая сталь, латунь или медь. Вся эти сплавы одинаково хорошо подходят для изготовления систем, взаимодействующих с водой.
Они прочны и славятся долгим сроком эксплуатации.
По эксплуатационным качествам обвязки их черного металла и сливные системы из сплавов под золото, платину и серебро практически идентичны
Существенным недостатком металлических конструкций является сложность монтажа, который требует точного соблюдения размеров.
Многие потребители отмечают, что внутренние стенки металлических изделий более подвержены оседанию грязи и жировых отложений, при несвоевременном удалении которых могут способствовать сужению прохода для стоков воды.
Да и стоимость металлических конструкций на порядок выше в сравнении с теми же полимерными конструкциями.
Выбираем способ подключения
Прежде чем производить подключение чаши ванны к канализационной трубе, придется приобрести необходимое для этого оборудование. Часто советуют произвести соединение без сифона с помощью обычной гофры, согнутой так, чтобы имитировать колено. Но такой метод вряд ли можно назвать надежным. Гофрированные трубки имеют высокое гидравлическое сопротивление. Кроме того, они легко собирают на внутренние стенки жир и соли, присутствующие в стоках, зато очистке поддаются крайне неохотно. Подключение ванны к канализации будет крайне ненадежным и к тому же неудобным в обслуживании. Разумнее использовать хороший сифон.
В магазинах сантехники вам могут предложить множество разновидностей сифонов
Чтобы выбрать подходящий, обратите внимание на следующие характеристики этого прибора:
- размер;
- качество материала;
- особенности конструкции;
- наличие перелива.
Колба сифона по высоте должна соответствовать пространству между дном чаши ванны и полом. Перед походом в магазин проведите соответствующие замеры – это облегчит процедуру выбора. Также измерьте высоту канализационной трубы. Этот параметр важен: сливное отверстие сифона должно быть расположено выше уровня канализации, только в этом случае вода из ванны будет уходить свободно, не застаиваясь в процессе.
Что касается особенностей конструкции сифонного элемента, советуем обратить внимание на модели изогнутых форм. На них присутствуют отверстия, позволяющие проводить их прочистку без демонтажа и разбора. Кроме того, для ванны обязательным условием является наличие у сифона перелива – отдельной трубки, ведущей к дополнительному сливному отверстию
Кроме того, для ванны обязательным условием является наличие у сифона перелива – отдельной трубки, ведущей к дополнительному сливному отверстию.
Внимание! Если перед тем как подключить ванну к канализации, вы внезапно решили, что рядом с ней будет установлена стиральная машинка, а слива для этой техники в трубах не предусмотрено, двойной сифон поможет в этом. В этом приборе имеется два входных отверстия и специальные отводы, позволяющих подключить к нему несколько бытовых или сантехнических приборов
Какие трубы понадобятся для подключения
Помимо сифона, вам потребуется приобрести трубы для соединения его выходного отверстия с канализационной трубой. Наиболее надежным вариантом считается подключение слива ванны к канализации с помощью жестких пластиковых труб. Даже если в таком соединении будет присутствовать несколько колен, оно в любом случае получится надежнее, чем стандартная гофра. Однако габариты пространства под чашей сантехники не всегда позволяют разместить такой громоздкий соединительный элемент. Тогда, конечно, придется применять тонкую гофрированную трубу.
Важно! Диаметр труб, соединяющих сифон со сливом канализации, вне зависимости от их материала, должен составлять 40 мм. Если диаметр канализационной трубы превышает 40 мм, для соединения вам потребуется переходник. Для пластиковой канализации, чаще всего, нужен переходник 50/40 мм, для чугунной – 73/40 мм
Также позаботьтесь о герметизирующих прокладках для всех планируемых стыков труб. Некоторые мастера советуют обходиться без них, просто промазывая места соединений жидким силиконом снаружи. Но это крайне ненадежный метод, который приведет к протечкам спустя пару месяцев после установки сантехники
Для пластиковой канализации, чаще всего, нужен переходник 50/40 мм, для чугунной – 73/40 мм. Также позаботьтесь о герметизирующих прокладках для всех планируемых стыков труб. Некоторые мастера советуют обходиться без них, просто промазывая места соединений жидким силиконом снаружи. Но это крайне ненадежный метод, который приведет к протечкам спустя пару месяцев после установки сантехники
Если диаметр канализационной трубы превышает 40 мм, для соединения вам потребуется переходник. Для пластиковой канализации, чаще всего, нужен переходник 50/40 мм, для чугунной – 73/40 мм. Также позаботьтесь о герметизирующих прокладках для всех планируемых стыков труб. Некоторые мастера советуют обходиться без них, просто промазывая места соединений жидким силиконом снаружи. Но это крайне ненадежный метод, который приведет к протечкам спустя пару месяцев после установки сантехники.
Рекомендуем прочитать, каким требованиям должен соответствовать светильник над зеркалом в ванной.
Читайте: какими преимуществами обладают бронзовые аксессуары для ванной.
Устройство для слива воды из ванны может быть изготовлено из разных материалов. От этого фактора напрямую зависит и его стоимость.
Еще совсем недавно основным материалом изготовления систем был преимущественно черный металл – сталь и чугун, основным недостатком которого является его неприглядный внешний вид и подверженность коррозии. Поэтому сегодня для этих устройств выбираются более современные материалы. Однако, и изделия из черного металла все еще встречаются.
Железные сплавы (сталь и чугун) — это надежный и долговечный материал. Хотя изделия из него быстро теряют первоначальный эстетичный внешний вид, но зато исправно эксплуатируются длительное время. Подверженности коррозии и немалый вес таких изделий относятся к основным их недостаткам. Резьбовые соединения со временем могут прикипеть так, что не поддаются разборке. В настоящее время если и встречаются такие системы, то, по всей видимости, из старых запасов, произведенных немало лет назад. Популярностью не пользуются. Во многих системах, независимо от основного материала изготовления труб, сифона, горловин, внешние детали, контактирующие с водой, изготавливаются из нержавеющей стали
Такой вариант – оптимальный, лучше, чем просто стальные детали с никелированным или хромированным покрытием – на это стоит обратить внимание при выборе системы. Медь и сплавы на ее основе значительно опережают по прочности и долговечности пластиковые изделия
Устройства из этих металлов зачастую имеют защитное покрытие из никеля или хрома, нанесенного гальваническим способом
Никель является отличным, надежным и долговечным покрытием, его можно отличить по синеватому оттенку деталей. При условии должного ухода устройства из цветных металлов прослужат не один десяток лет
Устройства из этих металлов зачастую имеют защитное покрытие из никеля или хрома, нанесенного гальваническим способом. Никель является отличным, надежным и долговечным покрытием, его можно отличить по синеватому оттенку деталей. При условии должного ухода устройства из цветных металлов прослужат не один десяток лет.
Для визуального определения конкретного вида металла изготовления необходимо хорошо осмотреть нижнюю и верхнюю горловины и патрубки.
— Медные изделия имеют красный отлив, и они по прочности несколько уступают другим металлам.
— Латунь (сплав меди и цинка) обладает более высокими прочностными характеристиками. Этот сплав можно определить по светло-желтому отливу.
— Бронза (сплав меди с оловом или другими металлами кроме цинка и никеля) еще прочнее латуни, а по устойчивости к различным воздействиям ее можно сравнить со стальными изделиями. Бронза обладает темным, близким даже к коричневому оттенком.
Необходимо отметить, что любой цветной металл отлично подходит для производства сантехнических аксессуаров. А так как система слив перелив по определению не будет испытывать каких-то серьёзных механических и барических нагрузок, то, изготовленные из медных сплавов и аккуратно смонтированные, прослужат очень долго.
Пластиковые системы слив-перелив имеют самую доступную стоимость. Они отлично подходят для любых ванн, обладают высокой степенью универсальности. При правильной установке, аккуратной эксплуатации и регулярной профилактике системы, пластиковые изделия могут прослужить длительное время.
Если, конечно, они качественные. Так как в продаже нередко встречаются системы с дефектами литья пластиковых деталей, с деформациями, с плохо подогнанными резьбами в соединениях, изготовленные их хрупких полимеров или приобретающих эту хрупкость от контактов с горячей иди холодной водой. Причем, заранее это предугадать бывает сложно
Особую важность показатели прочности имеют для деталей, испытывающий повышенные механические нагрузки, то есть в системах-полуавтоматах передающие усилие на закрытие и открытие пробки. Именно они чаще всего и становятся «ахиллесовой пятой» комплекта
То есть – еще один аргумент приобретать изделия только проверенных производителей
То есть – еще один аргумент приобретать изделия только проверенных производителей.
Как правильно установить сифон
Теперь давайте рассмотрим тонкости и принцип установки сливного сифона.
В принципе, если вы будете следовать инструкции по сборке, обычно предлагаемой компаниями-производителями этих устройств, то у вас все должно получиться в лучшем виде. Но довольно-таки часто люди сталкиваются с множеством проблем. У некоторых из нас техническое мышление, у некоторых – экономическое, а есть люди – гуманитарии. Так вот, как простой сифон, так и сифон-полуавтомат собираются почти одинаково. Давайте рассмотрим весть процесс от начала до конца по пунктам, чтобы всем было понятней, как это осуществить.
Если мы говорим о замене старого сифона на новый, то необходимо удалить старый сифон и тщательно очистить места крепления сифона с ванной (ничего не должно мешать прокладкам выполнять свои функции).
Берете нижний перелив, вкладываете в него прокладку и приставляете снизу к сливному отверстию. Тем временем свободной рукой накладываете верхнюю накладку на отверстие, вставляете в нее винт и наживляете его. Затем придерживаете нижнюю часть переливной горловины одной рукой, а второй рукой – туго затягиваете винт с помощью отвертки
Здесь важно не переусердствовать – пластиковый корпус горловины может лопнуть. Вы всегда сможете затянуть сильнее винт, в случае появления небольшой протечки.
Аналогично монтируете и верхнюю переливную горловину
Патрубок, который обеспечивает отвод лишней воды, лучше направьте не вертикально вниз, а слегка в сторону, поближе к себе. Так вам будет удобней выполнить его крепление со сливной горловиной.
Соединяем перелив и слив при помощи гофрированного шланга. Мы не рекомендуем укорачивать и резать его, вам необходимо лишь плавно его изогнуть. Если для герметизации этих креплений предлагается гайка, то не забудьте о том, что прокладка располагается к переливной и сливной горловине тонким концом. Сперва на гофру одевается гайка, а затем прокладка.
Под ванной к сливной горловине присоединяем водный затвор. Здесь можно добавить лишь одно уточнение: перед тем, как выполнять соединение, следует осмотреть места крепления прокладок на предмет дефектов литья и заусенцев. Срежьте ножом или спилите напильником все, что может помешать качественной герметизации. Во всех моделях сифонов без исключений, включая сифон-автомат, водный затвор крепится к горловине при помощи накидной гайки с конусной либо плоской прокладкой.
Присоедините патрубок или гофру к водному затвору для подключения устройства к канализации так, как вы делали это в предыдущем пункте.
Присоединяем сифон к канализационной системе. Тут стоит заметить, что в некоторых устройствах подобного типа подключение может быть осуществлено напрямую в раструб пластиковых труб, а в некоторых – при помощи уплотнительного манжета. Если мы говорим о чугунной старой канализации, то в любом случае вам не обойтись без манжета.
На данном этапе необходимо проверить качество собственной сборки. Открываете воду и наполняете ванну. Если течь не появится при закрытой пробке, то это означает, что вы правильно собрали горловину.
Практические советы
Монтаж сифона Приобретенная система слива должна быть удобная и надежная, о чем нужно позаботиться заранее
Осуществляя выбор, важно обратить внимание на следующее:
Управление механизмом слива может осуществляться посредством вентиля, кнопки или рукоятки. Заранее определитесь и твердо решите, какой механизм подойдет вам и будет наиболее удобным. Если представить тяжело, то можно пойти в магазин сантехники и попросить продавца показать разные модели.
Если приобретается металлическая система слива-перелива, то непременно нужно выяснить, из какого она металла сделана. Некоторые производители силуминовых изделий наносят на них напыление и внешне они очень похожи на изделия из латуни.
Белая ванна будет гармонировать с любыми расцветками крышек сифона. Главное, чтобы не было наляпистости и дисгармонии со стилем помещения.
Автомат или полуавтомат? Не спешите принимать решение, лишь услышав слово автомат. Способ слива отличается коренным образом. В автоматической системе для того, чтобы привести механизм действия слива в действие, нужно приложить усилие к крышке, закрывающей сливное отверстие
Если воду нужно слить, принимая ванну, то здесь нет проблем
Полуавтоматическая система управляет системой слива извне.
Выбирая полуавтоматическую систему, важно обратить внимание на расположение троса управления – он может быть как снаружи, так и внутри переливной трубы. Последний вариант расположения троса более эстетичный, но ремонту не подлежит.
Установить сифон на ванну самостоятельно несложно. Нужно придерживаться советов из представленной инструкции по сборке и установке конкретной модели оборудования..

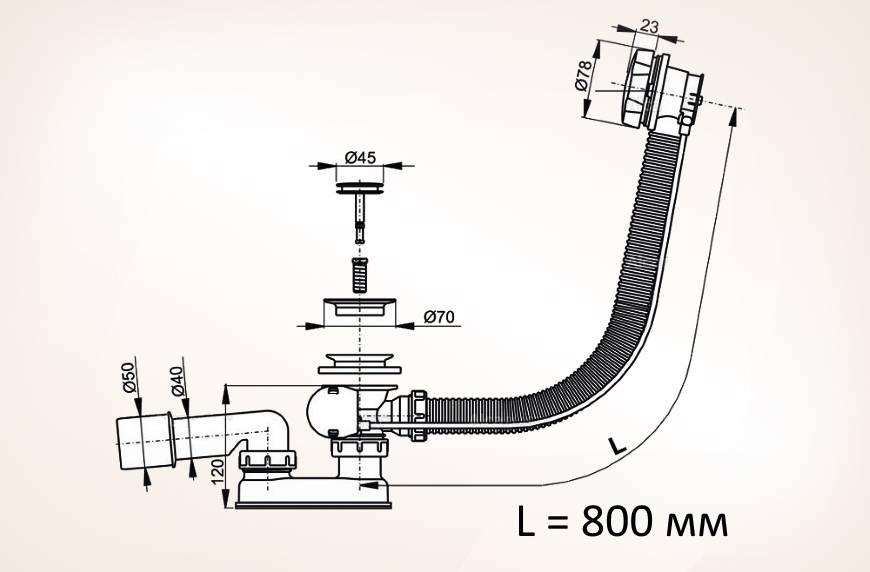

Установка простой системы перелива
Сначала нужно установить ванну и прочно закрепить, чтобы она не двигалась.
Теперь можно приступать к монтажу слива. Рассмотрим технологию монтажа пластмассового изделия самой простой конструкции. В этом исполнении сифон может быть монолитным или же поворотным, с фиксацией положения гайкой.
- В нижней части ванны есть отверстие, к которому начнем подключать слив. Сливная горловина состоит из двух частей. В нижней части имеется внутренняя резьба, а в верхней наружная, и еще внутри решетка, защищающая сифон от попадания в него крупных предметов.
- Начнем монтаж с нижней части сифона. В комплекте имеются 2 резиновые прокладки (для лучшей герметизации прокладки можно намазать силиконом). Одна из них укладывается сверху, и, вместе с сифоном, подводится снизу ванны к сливному отверстию.
- Теперь нужно верхнюю часть сифона с заранее надетой прокладкой ввинтить в нижнюю и зажать, воспользовавшись плоскогубцами.
Способ фиксации раструба перелива такой же, как и раструба слива. На переливную горловину надевается прокладка, и она вставляется в верхнее отверстие с наружной стороны ванны. После этого надевается вторая прокладка, и всё это зажимается крышкой-гайкой. Внутренняя часть удерживается, чтобы сливное отверстие было направлено вниз.
Теперь нужно подключить к системе канализации сливной патрубок. Технология соединения может отличаться, в зависимости от того, чугунные или пластиковые установлены канализационные трубы.
Независимо от того, гофрированный переливной шланг или простой, на нем должны быть установлены конусообразные резиновые прокладки
Важно проверить не только наличие уплотнителей, но и их расположение – тонкая часть должна быть с краю.
Соединяя части сифона переливным шлангом важно следить за тем, чтобы прокладки не перекосило. Гайки нужно обжимать рукой.
Теперь необходимо закрыть пробкой сливное отверстие и, набрав в ванну немного воды, проверить, нет ли где протечек
Если всё в порядке, то ванна набирается до тех пор, пока вода не начнет вытекать через переливное отверстие. Вновь нужно убедиться, что протечек нет. Пробку надо вытащить, и вновь убедиться, что везде всё сухо.
При обнаружении протечек соединение нужно поджать, а если проблема осталась, то разобрать соединение, проверив правильность расположения прокладок. Уплотнители можно намазать сантехническим герметиком, и всё опять собрать.
При выборе системы слива для ванной нужно уделить внимание объему водного затвора. Если он небольшой, то может произойти срыв гидрозатвора (вода будет высосана из сифона), и тогда весьма неприятный воздух из канализационной трубы будет беспрепятственно поступать в помещение
Нужно отдать предпочтение сифону, в котором помещается не менее 300–400 мл воды.
