Сифон для раковины (мойки) на кухню: устройство, выбор и установка

Сборка и монтаж: все про установку конструкции трубы

Установка сифона от раковины к канализационному входу происходит по однимправилам, какова бы не была выбрана модель. Для начала нужно собрать саму конструкцию. К каждой модели в обязательном порядке прилагается инструкция, с которой может разобраться даже не опытный в этом деле хозяин. После того как конструкция собрана переходим к ее установке:

сифон опускается под раковину для примерки выходного патрубка и длинны трубы;
при наличии пробки на выпуск ее фиксируют и собирают колбу;
подсоединяем выпуск (что подсоединен к сливу) с колбой;
во время всех процедур стоит обращать внимание на целостность прокладок и резьбу, которая может сорваться во время монтажа;
выходной патрубок подсоединяется с водоотводной трубой, закрепляется и герметизируется;
после всех подсоединений конструкция проверяется на наличие протечек небольшим количеством воды.

Нажмите чтобы увеличить

При пробной проверке, допущенные в процессе установке сифона, все ошибки сразу дадут о себе знать протеканием.

Видео: как установить сифон на советскую мойку

Наверняка на даче или в деревне вы пользуетесь еще старой раковиной, смотрите как поставить современный сифон на раковину советского производства. Мастер делится своими секретами:

Немного о сифонах: принцип работы, типы и виды

Прежде, чем начинать разбираться, как собрать сифон для раковины, следует выяснить, что же это такое и как это нехитрое устройство работает, а также понять, какие типы и виды подобных приспособлений бывают. Еще не так давно, люди просто делали специальное колено на трубе, в котором постоянно стояла вода, что и служило надежной защитой от проникновения опасных газов в помещение.

Важно

Любой современный человек должен понимать, что те газы, которые образовываются и постоянно накапливаются в канализации, могут не только неприятно пахнуть, но также оказаться токсичными и взрывоопасными. Если бы слив раковины напрямую соединялся с канализацией, тогда все люди, находящиеся в помещении, находились бы в потенциальной опасности. Именно для того, чтобы оградить человека от подобных рисков, был придуман гидрозаслон, что и образуется внутри современных сифонов, не пропуская ядовитые миазмы внутрь дома или квартиры.

Сегодня большинство сантехнических приборов, к примеру, умывальников, унитазов, писсуаров и прочего, уже с завода оснащаются специальными гидрозатворами, потому выносных приспособлений при их установке не требуется

Тем не менее важно разобраться, как же правильно собрать сифон для раковины в ванной или на кухне, чтобы он правильно выполнял свою функцию

При неисправности сифона, неверной его установке или долгом отсутствии хозяев квартиры, вода из гидрозатвора может испариться

Это может привести не только к неприятному запаху, но даже к возгораниям, потому следует четко следить за тем, чтобы сифоны были правильно установлены, а также меры предосторожности были приняты, как положено, прежде чем вы надолго покинете свой дом. Для этого достаточно заткнуть сливы мокрой ветошью, а еще лучше, налить в каждое отверстие, включая унитаз, немного растительного масла, что предотвратит быстрое испарение жидкости

Типы и виды сифонов

Раньше вариантов было немного, потому в большинстве зданий устанавливались сифоны или просто колена с гидрозаслоном, изготовленные из чугуна, а в домах побогаче – из латуни или меди. Современный мир дал людям полимеры, которые прекрасно справляются со своей функциональной задачей, а кроме того, еще и просты в сборке и разборке, но и другие материалы на рынке имеют место.

Наиболее дорогими и качественными считаются латунные сифоны для раковин. Обычно они покрываются блестящим хромом, чтобы уберечь металл от окисления. Кроме внешнего вида, особых преимуществ такое оборудование не имеет.
Чугунные колена еще используются в домах старой постройки, они дешевы, прочны и надежны, но настолько тяжелы, громоздки и некрасивы, что люди стараются сменить их как можно скорее.
Самыми доступными являются ПВХ-сифоны, изготовленные из высококачественного, легкого и прочного полиизопропилена, полипропилена или полихлорвинила. Такой сифон верой и правдой прослужит от пяти, до семи лет, а это немало, в особенности при учете действительно низкой стоимость изделия.

Так как полимерные изделия являются наиболее распространенными, а их эстетический вид не играет большой роли, так как обычно закрывается декоративными панелями или иными предметами интерьера, речь в нашей статье пойдет именно о них. Причем они могут быть с единственным и двойным сливом, специальным устройством, ограничивающим перелив, а также с иными конструкторскими усовершенствованиями. Все это нужно учесть еще до покупки, потому не помешает все же проконсультироваться со специалистами.

Виды сифонов: конструкции и материалы

Все устройства для слива раковины изготавливаются из пластика или металла. Пластиковые делятся на:

Полиэтиленовые. Они имеют простую конструкцию и малое количество соединений.
Полипропиленовые. Более распространенные, поскольку детали сифона для раковины жестче, а соединения надежнее. Это позволяет сохранять форму изделия.
Полимеры. Данный материал менее подвержен тепловым расширениям, поэтому его необходимо выбирать, если на кухне планируется установка стиральной машины.

Металлические изделия дороже пластмассовых. В качестве материала чаще используются латунь и бронза. Они не поддаются коррозии, но окисляются, поэтому подвергаются:

хромированию;
цинкованию.

Самыми дорогими являются сифоны для раковины из нержавеющей стали. В связи с высокой стоимостью они не снискали популярности.

При выборе металлического изделия нужно точно знать расположение сливного и канализационного разъема.

По типу конструкций гидрозаслоны бывают:

трубные;
бутылочные;
гофрированные;
скрытые;
с переливом.

С переливом

Сифон с переливом для раковины имеет дополнительную трубу. Она подсоединяется к переливному отверстию в раковине. Благодаря водоотводу можно предотвратить затопление помещения. Данный вид гидрозаслона пользуется наибольшей популярностью. Дополнительной трубкой комплектуют практически все сифоны. Приобретать такое изделие необходимо только при наличии переливного отверстия в мойке.

Трубные

Водоотвод по своему внешнему виду напоминает изогнутую трубу. В изгибе собирается вода, которая создает пробку и предотвращает проникновение неприятных запахов в помещение. Это самый компактный тип устройства. Монтаж сифона из металла чаще всего производят в санузлах. Связано это с тем, что в раковину в ванной комнате не попадает столько мусора и пищевых отходов сколько на кухне. А демонтаж колена сложнее, чем в других типах устройства.

Также трубные гидрозаслоны имеют неглубокий изгиб для водяной пробки. Если раковиной длительное время не пользуются, вода из колена испаряется, а канализационные запахи распространяются по комнате. В случае засорения снимают не все устройство, а только нижнее колено.

Гофрированные

Это самый простой и дешевый вид сифона, который состоит из гофрированной трубки и соединительных элементов. Изделие гибкое, потому легко монтируется к канализации в любых местах и под разными углами. Чтобы создать водяную пробку, нужно вручную изогнуть шланг буквой U или S и зафиксировать его. Это особенно удобно в тех случаях, когда расстояние между полом и раковиной небольшое.

Недостатками являются:

Отсутствие промежуточных соединений. В случае протечки необходимо менять весь комплект, а не отдельные его элементы.
Сложность чистки. Поскольку труба неразборная для удаления засорения необходимо полностью промывать сифон.
На внутренних стенках быстро образуются отложения.

Бутылочные

Данная модель является самой распространенной. Свое название она получила благодаря особенностям конструкции, которая напоминает колбу или бутылку. Выделяют следующие преимущества бутылочного гидрозатвора для раковин:

отделение, в котором скапливается мусор и чаще всего происходит засорение, легко открутить и снять;
имеет длительный срок эксплуатации;
вода никогда не уходит полностью, потому надежно обеспечивает защиту от канализационных запахов;
имеется перелив, что предотвращает затопление помещения;
упущенные в раковину небольшие ценные вещи остаются в резервуаре для воды, поэтому их легко достать, открутив колбу.

Сборка и установка на мойку

К наиболее распространенному виду сливной сантехнической арматуры относятся изделия, имеющие бутылочные конструкции. Не смотря, на то, что собирать их несколько сложнее, чем продукцию других типов, они обеспечивают оптимальный набор потребительских характеристик. Поэтому рассмотрим, как собрать сифон для раковины, дополненный функцией перелива, на основе обычной пластиковой бутылочной модели. Монтаж пройдет легче, если изначально полностью скрутить все элементы, хорошенько обжав резьбы и аккуратно выставив прокладки, а затем уже стыковать готовое изделие с выпускными и переливными отверстиями мойки.

Собираем сифон для раковины, дополненный функцией перелива

Скручиваем две нижние части колбы через большую плоскую прокладку. Резьбовая крышка (чашка) затягивается до упора, при этом нужно контролировать положение прокладки, не допуская её перекосов.
В верхнее отверстие колбы вставляется промежуточный патрубок, который может быть без отвода либо, если у вас сифон для стиральной машины с обратным клапаном или без него, иметь дополнительный отвод, к которому накидной гайкой через плоскую прокладку-клапан притягивается штуцер-ёлочка. На верхнюю и нижнюю части промежуточного патрубка предварительно должны быть надеты накидные гайки, а затем, конусные прокладки острыми частями наружу.
Притягиваем нижней гайкой колбу, а верхней – переливной узел.
В большее боковое отверстие колбы вставляем и притягиваем выпускной патрубок с накидной гайкой и конусной прокладкой по аналогии с промежуточным патрубком. Выпуск может быть прямой или угловой трубкой, а также гофрированным шлангом.
Такая же схема подключения для трубки перелива, которую нужно соединить нижним концом с боковым отводом переливного тройника, а верхним с переливным патрубком.
Теперь можно крепить собранную конструкцию к выпускному и переливному отверстиям раковины. Сифон для кухонной мойки притягивается винтами к соответствующим отверстиям через декоративные решетки. Для некоторых моделей сантехники декоративная решетка предусматривается только на отверстие выпуска, а перелив монтируется путем вкручивания винта в корпус переливного патрубка через стенку раковины. Не зависимо от особенностей крепления, со стороны патрубков сливной арматуры обязательно вставляются плоские эластичные прокладки.

Остается подключить сифон для раковины с переливом к отводу канализации. Если диаметр его выпуска соответствует монтажному диаметру отвода, то он просто плотно вставляется через уплотнительное кольцо в раструб канализации. Для облегчения операции и повышения надежности соединения применяют силиконовые смазки или герметики. Если же выпуск тоньше, то используются переходники либо резиновые манжеты с подходящими по диаметру отверстиями.

Дополнительные материалы и параметры, про которые необходимо знать

Конечно, для того, чтобы сделать не ошибку, а максимально удачный выбор, следует учитывать особенности сифонов. Но, помимо вышеперечисленных плюсов и минусов каждого вида системы, для совершения удачной покупки необходимо знать размеры деталей, необходимых для установки и функционирования всей системы.

Раковина на кухне

Нужно знать размер трубы стояка, к которому будет крепиться система (возможно, потребуется переходник). Конечно, в настоящее время во всех квартирах устанавливаются стандартные трубы, к которым подойдут стандартные сифоны. Но лучше в этом самостоятельно убедиться, чтобы не пришлось лишний раз идти в магазин сантехники и тратить деньги.
Может возникнуть необходимость в дополнительных муфтах для возможного крепежа и стяжки. В процессе монтажа система может быть повреждена, или могут потеряться дополнительные инструменты и детали. И это значит, что следует перестраховаться и заранее приобрести средства, благодаря которым будет проще закрепить детали системы.
Следует заранее замерить диаметр слива мойки (если сифон покупается отдельно, но рекомендуется приобретение всего в комплекте, чтобы не ошибиться с размерами). Следует учесть, что для моек, изготовленных на заказ, стандартные системы могут не подойти. Поэтому в таком случае нужно заранее снять параметры, необходимые для покупки системы.
Не стоит забывать о покупке средств герметизации, которыми необходимо воспользоваться при установке (герметик, пакля и специальная паста для нее, ФУМ-лента, прокладки, необходимые для соединений труб). В ходе монтажных работ необходимо будет обеспечить герметичность системы, которая исключит риск протечки и разлива воды.

Сборка и установка на мойку

Собираем сифон для раковины, дополненный функцией перелива:

Скручиваем две нижние части колбы через большую плоскую прокладку. Резьбовая крышка (чашка) затягивается до упора, при этом нужно контролировать положение прокладки, не допуская её перекосов.
В верхнее отверстие колбы вставляется промежуточный патрубок, который может быть без отвода либо, если у вас сифон для стиральной машины с обратным клапаном или без него, иметь дополнительный отвод, к которому накидной гайкой через плоскую прокладку-клапан притягивается штуцер-ёлочка. На верхнюю и нижнюю части промежуточного патрубка предварительно должны быть надеты накидные гайки, а затем, конусные прокладки острыми частями наружу.
Притягиваем нижней гайкой колбу, а верхней – переливной узел.
В большее боковое отверстие колбы вставляем и притягиваем выпускной патрубок с накидной гайкой и конусной прокладкой по аналогии с промежуточным патрубком. Выпуск может быть прямой или угловой трубкой, а также гофрированным шлангом.
Такая же схема подключения для трубки перелива, которую нужно соединить нижним концом с боковым отводом переливного тройника, а верхним с переливным патрубком.
Теперь можно крепить собранную конструкцию к выпускному и переливному отверстиям раковины. Сифон для кухонной мойки притягивается винтами к соответствующим отверстиям через декоративные решетки. Для некоторых моделей сантехники декоративная решетка предусматривается только на отверстие выпуска, а перелив монтируется путем вкручивания винта в корпус переливного патрубка через стенку раковины. Не зависимо от особенностей крепления, со стороны патрубков сливной арматуры обязательно вставляются плоские эластичные прокладки.

Основные виды сифонов

Сифоны для умывальников классифицируют по принципу устройства. Посмотрев конструкцию в разрезе, специалист поймет, какая подходит лучше в том или ином случае. Кроме того, сифоны сделаны из разных материалов, от чего зависит их прочность и долговечность.

Виды сифонов.

Классификация по принципу устройства

Различают 3 основных типа сифонов (хотя модели у разных производителей могут отличаться деталями). К их числу относятся:

Бутылочные. Их называют колбообразными, поскольку они включают такой компонент в свою конструкцию. В таких системах вода поступает в сифон, но продвигается внутри по отдельной трубе меньшего сечения. Когда она достигает дна, то стоки проникают в полость между 2 цилиндрами, а затем сбрасываются в канализацию. Бутылочные системы особенно хороши для дачных домов, поскольку даже при длительном простое не пересыхают. Кроме того, сюда подключают одновременно несколько сливов.
Трубные. Классический вариант, оснащенный трубой с изгибом в виде U/S.
Смешанный вариант. Включает бутылочный элемент и гофрированный шланг.

Трубные и смешанные системы неплохо себя зарекомендовали на практике, особенно в городских условиях.

Деление по материалу изготовления

Существуют всего 2 вида материалов, которые используются для изготовления сифонов – это пластик, металл, поскольку они соответствуют назначению оборудования и условиям его эксплуатации.

Но у пластиковых сифонов для умывальника есть недостатки:

небольшой срок эксплуатации;
при их использовании нельзя добиться хорошей герметизации и приходится дополнительно использовать резиновые прокладки.

Металлические сифоны для раковины тоже обладают преимуществами:

прочность;
надежность;
длительный срок службы;
привлекательный внешний вид, поскольку часто такие конструкции изготавливают из латуни и делают хромированное покрытие;
защита от грязевых отложений с внутренней стороны;
простота монтажа.

Но у металлических сифонов имеются и недостатки:

более высокая стоимость по сравнению с пластиковыми конструкциями;
на внутренних стенках могут нарастать грязевые отложения, что повышает риск засора.

Для нестандартного оборудования

В оборудовании, которое выпускают для сдвоенных раковин, сифоны нужны с 2 выпусками. Их подключают одновременно к сливам обеих раковин. А затем на необходимом расстоянии от слива они снова объединяются в 1 колбу. Такие модели бывают трубного или бутылочного исполнения.

К числу нестандартных моделей относятся сифоны для раковин, установленных на открытой полке

Они стоят дороже, но важно сделать так, чтобы малоэстетичное сантехническое устройство было незаметно. Поэтому либо выбирают привлекательный латунный элемент, либо практикуют скрытый монтаж, пряча оборудование за декоративным экраном или нишей

Как собрать сифон для раковины на кухне

Это наиболее простая система. Количество деталей в ней минимально. Основной элемент устройства – гофрированная труба, в которой создается водяной затвор. Она же выполняет роль и сливных патрубков.

Рекомендации, как поменять сифон под раковиной, просты и понятны даже начинающему домашнему мастеру. Нужно определиться с типом конструкции, правильно выбрать ее и грамотно установить, руководствуясь инструкцией, приложенной к прибору.

Процесс установки заключается в подключении одного конца детали к мойке, а второго – к канализационному раструбу. После чего обязательно выполняется изгиб нужной глубины и фиксируется пластиковым хомутиком. Устройство готово к эксплуатации.

Особых навыков здесь не потребуется, только терпение, аккуратность и четкое выполнение всех пунктов руководства. Если же это кажется слишком сложным, всегда можно пригласить специалистов, которые грамотно и быстро установят конструкцию любой сложности.

Сборка и установка сифона на кухне

Для начала потребуется приготовить инструмент, который будет использоваться в ходе работы:

отвертка;
ножовка;
рулетка;
наждачная бумага.

Первым делом, нужно снять старое устройство. Для этого при помощи отвертки откручивается болтик посредине решетки в сливе, подобно тому, как на фото.

До начала выполнения работы следует установить ведро под сифон, чтобы собрать остаток отстоянной воды, после удаления решетки слив нужно вытереть насухо.

Нередко на этом этапе появляется проблема, поскольку винт и гайка прикипают друг к другу. В таком случае нужно снять нижнюю часть сифона и снизу помочь другой рукой снять решетку с крепежом.

Теперь снимаются трубки и сам сифон, процедура демонтажа окончена, можно начинать сборку нового изделия.

Чтобы собрать новый товар, надо выложить из упаковки все элементы, поделить на группы — это упростит задачу и позволит правильно все собрать.

Для бутылочного вида без перелива будет несколько уплотнительных колец разного размера, гайки, патрубок, элементы сифона и гофра, а также решетка с креплением.

Поэтапно процедура сборки сифона следующая:

Самая большая прокладка плоского вида надевается на сифонное отверстие, и прикручивается колпак к основанию сифона.
К патрубку, который фиксируется к мойке, подбирается прокладка конусного вида и гайка. Изначально надевается гайка, потом резиновый уплотнитель тупым концом вверх, и затем нужно вставить конструкцию в верхнюю часть сифона, плотно скручивая изделие. В некоторых случаях воронка для слива и патрубок должны соединяться изначально, но нужно быть внимательным, чтобы во время монтажа не потерялась гайка в сливном отверстии.
Остается установить гофру — для этого накидывается гайка, надевается конусный уплотнитель и скручивается к основанию.

Все части плотно закручивать, но не перестараться, чтобы не сломать пластик и не пережать прокладки. После сборки следует установка и подключение к канализации. Этапы выполнения:

На патрубок изделия укладывается рифленое кольцо полосками кверху.
Ставится сифон под раковиной одной рукой, второй нужно выровнять его вверху и положить решетку.
Поставить винт и закрутить отверткой.
Подключить гофру к канализации, при необходимости обрезать ее ножовкой до нужного диаметра. Вместо гофры можно пользоваться жестким видом отвода, что будет лучше для кухни.

Сделав всю работу, включить воду и проверить соединения на предмет течи, по необходимости подтянуть резьбу и другие детали.

Монтаж сифона с переливом

Если есть перелив в мойке, то монтаж почти не отличается от описанной схемы, последовательность используется аналогичная, кроме сборки.

На этом этапе надо соединить перелив с отводящим патрубком. Изначально ставится гайка, затем прокладка к переливу. Сам элемент вставляется в отвод и затягивается.

Далее перелив устанавливается к мойке при помощи винта и отвертки, последующие шаги не меняются. Такой вид сифона часто используют, если на кухне стоит круглая мойка современного вида.

Монтаж для сдвоенной раковины

Раковины на 2 секции предполагают использование одного сифона, но нестандартной конструкции. У такого изделия будет 2 выпуска, которые соединяются одним сифоном. Он бывает трубчатым и в виде колбы. Дополнительно есть модели с отводами для подключения стиральных машин и другой техники.

Правила и этапы монтажа не меняются, за исключением нескольких деталей. Изначально нужно подсоединять 2 патрубка к сливу двух раковин, после этого работу продолжать под мойкой, соединяя патрубки-проводники. Далее фиксируются остальные элементы. Если потребуется, то труба обрезается, а наждачной бумагой шлифуются пластмассовые края.

Последний шаг

Учитывая все нюансы и рекомендации, изучив рынок сифонов и дополнительных инструментов, которые могут пригодиться в процессе установки, можно с полной уверенностью отправляться в магазин сантехники, чтобы купить такую систему, которая подходит для установки на кухонную мойку, и не бояться при этом ошибиться. Здесь уже главное – предоставить все нестандартные размеры, если таковые имеются, продавцу-консультанту, детально изучить приобретаемый товар на целостность, качество материала изготовления, брак, возможные дефекты и повреждения, оплатить покупку и не забыть забрать чек (можно еще и товарный), на случай, если выбранная система все же не подойдет.

Особенности установки сифона с переливом

В случае, если устанавливается сифон для кухонной мойки с переливом, то на этапе сборки сифона выполняется еще несколько дополнительных действий. К отводному патрубку крепится нижний край переливного трубопровода. Крепление выполняется по уже знакомой схеме, при помощи конусной шайбы и накидной гайки. Подключение переливной трубки производится в процессе монтажа устройства на мойку.

Верхний край переливной трубки подводится к специально вырезанному отверстию в верхней части мойки, с ее наружной стороны. Крепление верхнего края осуществляется при помощи винтового соединения со стороны мойки. Винт просто отверткой вкручивается в патрубок. Теперь, при превышении определенного уровня воды в мойке, вода будет переливаться сразу в сифон, минуя выходное отверстие мойки.

Дополнительная информация о том, как установить сифон на кухне правильно, представлена в видео.

Принцип работы сифона для раковины

В основе механизма действия лежат законы физики. Так, вода характеризуется текучестью, на чем основана работа коммуникаций (при монтаже предусматривается уклон). По этой же причине она всегда остается на дне емкости, если в ней нет отверстия.

При наличии жидкости в сифоне сохраняется рабочее давление внутри системы. Уровень воды снижается, если значение данного параметра уменьшается. При этом жидкость из трубки/резервуара вытесняется, сифон перестает выполнять свою функцию

Для поддержания рабочего давления важно правильно выбрать и установить все сантехнические приборы

Две схема устройства пластикового сифона для раковины.

Виды

На современном рынке можно найти немало разновидностей устройства:

Трубный;
Гофрированный;
Бутылочный;
Плоский;
Сухой.

Все они имеют разную сборку и габариты. Применение зависит от формы, специфики эксплуатации и места установки раковины.

Трубный

Создан в виде трубы с S или U-образным изгибом в средней части. Для изготовления используется пластик или металл. Может быть цельным или разборным.

Разборной сифон, чтобы повысить удобство установки и обслуживания, часто разделён на 3 составляющие:

Верхняя часть крепится к горловине слива раковины обычным болтом.
Гидродозатор в виде изогнутой трубы. Патрубок вертикально опускается вниз, затем изгибается на 180 градусов. Чуть ниже верхней части вновь изгибается на 90 градусов в сторону от горловины раковины.
Выпускная часть. Представляет собой жёсткий или гофрированный патрубок, одной стороной присоединяющийся к гидрозатвору, второй — к канализации.

Разборный трубный сифон

В комплект входят уплотнительные кольца и гайки для соединения и герметизации комплектующих. В цельных металлических трубных сифонах часто внизу или на торце гидрозатвора размещена пробка для профилактических работ. Данные сифоны внешне привлекательны, поэтому устанавливаются в открытых местах.

Из-за небольшой вместительности гидрозатвора при редкой эксплуатации возможно испарение воды. Уменьшение или полное исчезновение водяной заслонки может привести к появлению в доме неприятного запаха. Жёсткая конструкция данного сифона требует точности в подборе при покупке, усложняет монтаж.

Гофрированный

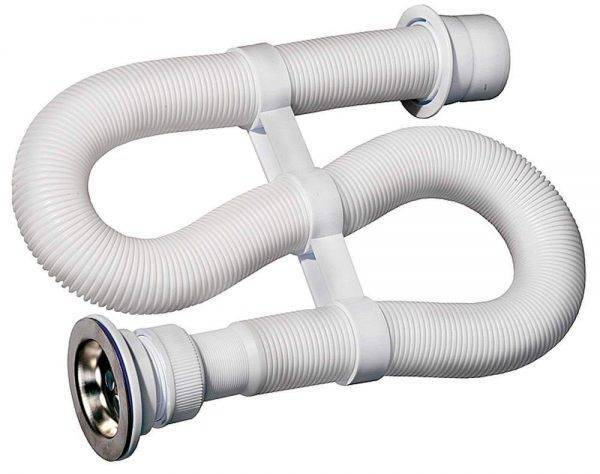

Самый простой и дешёвый сифон. Представляет собой гофротрубу, одна сторона которой крепится болтом к горловине слива раковины, другая — к трубе канализации. Установщик может изгибать гофру в любом направлении, выполнив гидрозатвор желаемой глубины. Это особенно актуально при нестандартном расположении мойки. Конечная форма фиксируется специальной рамкой.

Самый дешёвый и простой — гофрированный сифон

Минусами данной конструкции являются:

Ребристая внутренняя поверхность, способствующая скоплению мусора;
Контактируя с горячей водой, материал становится жёстким, усложняя обслуживание сифона;
Неэстетичный вид, ограничивающий места монтажа.

Бутылочный

Назван благодаря сходству с бутылкой. Один из наиболее распространённых видов сифонов. Присутствует возможность регулировки практически под любой зазор между горловиной сантехники и канализационной трубой.

По сравнению с предыдущими видами сложней в устройстве, монтаже и техническом обслуживании. Состоит из:

Впускного патрубка, подключаемого к горловине раковины;
Сосуда для воды в форме стакана, колбы;
Сливного (отводящего) патрубка, соединяемого с канализационной системой;
Набора уплотнительных колец и зажимных гаек для сборки и герметизации комплектующих.

Сифон часто комплектуется гофрированным сливным патрубком, что облегчает установку и разборку во время чистки.

Устройство бутылочного сифона

Колба способна удерживать мусор, волосы, жир, препятствуя засорению патрубков. Нуждается в периодической чистке. Для этого достаточно открутить её от корпуса сифона, вытрусить собравшийся мусор, промыть под струёй горячей воды.

Ёмкости колбы надолго хватает для сохранения водяной пробки без пользования раковиной.

Изготавливается из пластика и металла. Металлические сифоны выглядят более эстетично, но стоят дороже, менее практичные, более сложные в обслуживании. Располагаются в видимых местах.

Плоский

Является компактным вариантом трубных разборных и бутылочных сифонов. Гидрозатвор выполнен в виде глубокой тарелки или плоского П-образного элемента.

Может монтироваться в труднодоступных местах при малом свободном пространстве под мойкой.

Компактный плоский сифон

К минусам относятся сложность монтажа, быстрая засоряемость, малая ёмкость гидрозатвора.

Сухой

Основное различие с классическим сифоном — конструкция и принцип действия. В данном виде отсутствует гидрозатвор как таковой. Его функцию выполняет прорезиненная трубчатая прокладка или мембрана. Они беспрепятственно пропускают воду в канализацию, препятствуя проникновению испарений в обратном направлении.

Сифон имеет форму цилиндра или таблетки. Можно устанавливать как вертикально, так и горизонтально. Малые габариты позволяют монтировать его в любом пространстве, хороший дизайн — в открытых местах.

Сухие сифоны можно устанавливать и горизонтально, и вертикально

Отсутствие ёмкости с водой допускает установку сухого сифона в неотапливаемых помещениях. Также он не может пересохнуть, поэтому можно не бояться проникновения канализационных газов в жилище во время отпуска.

Устройство сифона

Сифоны для стоков чаще всего изготавливаются из хромированной латуни или пластика (пропилен, полиэтилен, ПВХ). Изделия из латуни с течением времени окисляются и накапливают грязь. Лучше отдать предпочтение сифону из пластика. Такое изделие не коррозирует, не подвергается гниению, оно износостойкое и прочное.

Виды сифонов для кухни

Рассмотрим устройство сифона на примере пластикового изделия. Стандартная комплектация сифона включает в себя:

защитная решетка. Она устанавливается непосредственно в сливное отверстие раковины и препятствует попаданию в канализацию крупных кусков отходов.
резиновая пробка. Предназначена для закупорки сливного отверстия мойки (в дешевых моделях сифонов, как правило, отсутствует).
резиновая прокладка толщиной 3-5 мм. Она размещается между корпусом мойки и выпускным патрубком.
выпускной патрубок. Некоторые модели патрубков имеют дополнительный отвод, к которому подключается слива стиральной/посудомоечной машины или отвод для смесителей с донным клапаном.
резиновая прокладка выпускного патрубка
пластиковая гайка выпускного патрубка
соединительный винт Ø 6-8 мм из нержавейки. В дешевых моделях сифонов эти винты выполнены из простого железа с тонким напылением хрома или никеля. Такой винт ненадежен, быстро начинает ржаветь и разрушаться. Для покупки сифона с качественным винтом рекомендуется взять с собой небольшой магнит для проверки металла (нержавейка не магнитится).

металлическая гайка. Она может быть латунной, медной или из нержавейки. Не следует брать сифон с железной гайкой. Она также быстро заржавеет и прослужит не более года.
корпус сифона в виде бутылки или колена.
стяжная пластиковая гайка.
2 конусные прокладки из резины или пластика.
канализационный отвод. Он располагается с боку корпуса сифона.
гайка соответствующего диаметра для крепления пластикового переходника.
крышка или стакан сифона. Эту деталь чаще других приходится откручивать для прочистки сифона.
большая плоская резиновая прокладка. Она служит для плотного примыкания крышки (стакана) сифона к корпусу.
канализационный отвод. Он может представлять собой гибкий шланг, стандартную пластиковую трубу, гофрированную трубу или пластиковый патрубок. Здесь все зависит от модели приобретенного сифона и диаметра его выходного отверстия.

Выбор и установка сифона для мойки (раковины) на кухню

Сборка и монтаж: все про установку конструкции трубы

Видео: как установить сифон на советскую мойку
