Выбор
Параметры и характеристики, которые определяют выбор:
- Геометрические – размеры затвора, высота пространства под душевой кабиной, диаметр сливного отверстия;
- Технические – производительность и пропускная способность;
- Качество материала;
- Сложность установки;
- Эксплуатационные особенности.
Душевые кабины часто продаются вместе с сифонами. Если такая модификация кабины устраивает, можно приобретать. Но не менее часто приходится сифон подбирать самостоятельно
Поэтому следует обратить внимание на следующие пункты
Геометрические параметры
Конструкция поддона, способы его установки определяют выбор монтажной высоты затвора. Производятся модификации устройств высотой от 8 до 20 см. Однако для душевой кабины, предусматривающей низкий монтаж, годятся только те, высота которых не превышает 10 см. Чем ниже высота устройства, тем легче пройдёт его установка. Самое сложное – подобрать затворы для кабины, устанавливаемой непосредственно на пол.

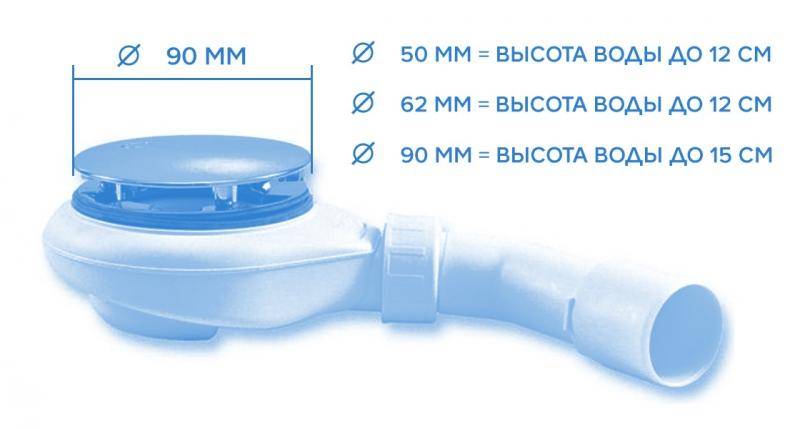

На рынке всё чаще продаются душевые кабины, имеющие сливные отверстия с евроразмерами – 52, 62 и 90 миллиметров. Конструктивные детали затвора должны им соответствовать.
Технические параметры
Глубина раковины душевой кабины обычно небольшая, расход воды – большой, следовательно, вода должна успевать выходить без задержек. Пропускной способностью (ПС) гидрозатвора определяется то, с какой скоростью будет утекать вода, а также то, как быстро будет засоряться затворная конструкция, насколько часто понадобится её прочистка. ПС душевых кабин в среднем составляет 30 литров в минуту. При наличии гидромассажа и других дополнительных функций расход воды повышается. Показателем, характеризующим ПС, является высота водного слоя над уровнем верха слива. При высоте h=12 см – диаметры 5.2/6.2 см, при h=15 см – диаметр 9 см. Поэтому для низких поддонов идут сифоны малых диаметров – 50 мм, для высоких – больших. В инструкции к душевой кабине указывается ПС, которую нужно учитывать, выбирая затворное устройство.
ГОСТом рекомендуется минимальная пропускная способность не менее 15 литров в минуту для душевых кабин с выпуском, не менее 21 – для сифонов с переливом и для глубоких раковин.
Качество материала
Детали, расположенные под душевой кабиной, не подвергаются внешним физическим нагрузкам, поэтому могут выйти из строя из-за старения пластика. Некачественные пластики начинают трескаться уже на второй год службы. Качественные служат долго.
Требует внимания решётка, закрывающая слив. Лучший вариант, когда она из нержавеющей стали. Это самый прочный материал, который используется для решёток. Бывают решётки из сплавов
В этом случае обратить внимание следует на декоративное покрытие. Два слоя хрома являются гарантией, что покрытие не отслоится, а решётка послужит долго
Хром устойчив к действию моющих средств, что является дополнительным преимуществом. Пластиковые никелированные решётки быстро остаются без покрытия, которое восстановить самостоятельно не удастся.
Чтобы облегчить периодическое обслуживание затворного устройства, а также защититься от канализационных запахов, затворные устройства снабжаются дополнительными деталями – сухими или гидравлическими затворами, съёмными стаканчиками-отстойниками. Надёжность затвора тем ниже, чем больше дополнительных деталей. Вероятность поломок возрастает с ростом количества деталей.
Покупая дешёвые гидрозатворы, выкидывают впустую, на ветер большие суммы, поскольку только подъём поддона позволит заменить их. В некоторых случаях демонтировать придётся всю душевую кабину, тогда без поломки её деталей не обойтись. Стоит ли экономить на затворном устройстве – решать покупателю.
Эксплуатационные качества
Сливная арматура, согласно нормативам, должна легко разбираться и собираться вручную
Это важное условие, особенно когда слив забился, или в других экстренных случаях. Поэтому монтаж затворного устройства производится с минимальным набором инструментов
В период эксплуатации основной сложностью является чистка запорного устройства. При выборе следует продумать и этот вопрос. Некоторые модификации сделаны самопромывающимися. Некоторые очищаемы через отверстие слива. Такие модификации затворного изделия имеют выпускной диаметр – 90 мм, позволяющий, разобрать устройство, вынуть последовательно всё нужное, а потом собрать изъятое в обратном порядке.
При покупке сифона лучше выбирать изделия с клик-клаками, которые вынимаются с прочистной корзинкой
Последовательность монтажа поддона для душа
При устройстве душевого поддона можно использовать готовую емкость или смонтировать сооружение в виде подиума из бетона, облицованного плиткой. Большей популярностью пользуется первый вариант, поскольку является менее трудоемким. Для обустройства подиума следует предварительно изучить вопрос, как сделать поддон для душевой кабины, информацию о котором можно найти в сети интернет.

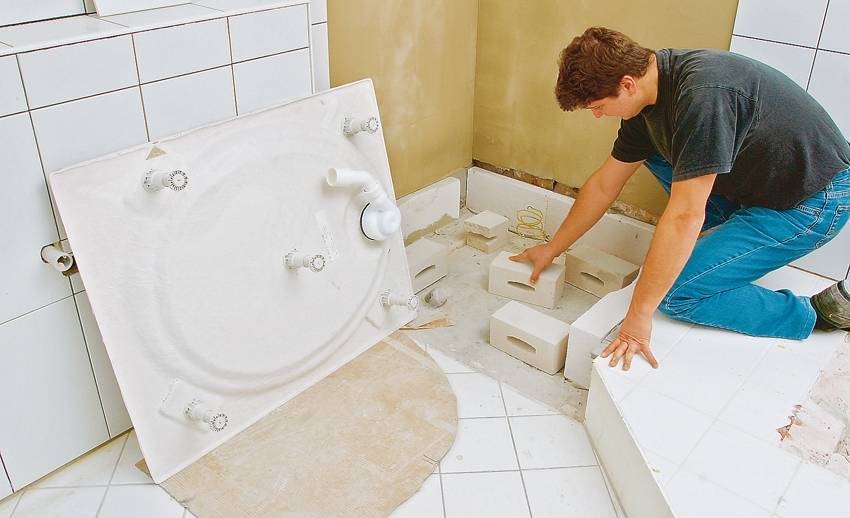

Место под установку поддона должно быть полностью очищенного от строительного мусора и пыли. Нижний ряд облицовочной плитки на стенах укладывается после монтажа душевого трапа. Участок стены вблизи поддона и 10-15 см над ним следует покрыть слоем гидроизоляционной смеси, используя при этом валик или кисточку. Количество слоев определяется состоянием поверхности, однако их должно быть не менее двух.
На низком поддоне выполняется крепление ножек. Для этого его следует перевернуть и уложить на картон во избежание возникновения царапин. Ножки фиксируются при помощи саморезов необходимой длины, которые предусмотрены в комплекте к поддону. Они рассчитаны по запасу прочности и надежности для данной конструкции, поэтому исключается необходимость замены их на более прочные изделия.
Процесс установки душевого поддона
Поддон устанавливается на подготовленное место. Далее осуществляется регулировка его положения путем прокручивания специальных винтов на ножках. Точность установки проверяется с помощью строительного уровня по двум направлениям: вдоль и поперек поддона. По окончанию регулировки следует затянуть контргайки, которые исключают момент самопроизвольного откручивания резьбового соединения.
Далее в сливное отверстие необходимо вставить карандаш и прорисовать на полу круг. Линии наносятся по нижнему краю полок. Поддон убирается в другое место. При помощи линейки нужно четко выделить линии под боковые поддерживающие элементы. Далее необходимо пометить местоположение дюбелей. Для этого следует приложить к разметке фиксирующие элементы, верхняя часть которых должна находиться строго по линии.
Согласно разметке выполняется сверление отверстий под дюбеля глубиной на 1-2 см больше, чем длина пластиковых насадок. Далее выполняется крепление конструкции. К двум смежным сторонам поддона фиксируется гидроизоляционная полоса при помощи двухстороннего скотча.
Монтаж сифона при установке душевого поддона
Элементы сифона следует достать из упаковки. Если монтаж устройства осуществляется первый раз, рекомендуется подробно изучить инструкцию и предварительно собрать изделие.
Монтаж сифона для душевой кабины можно осуществить самостоятельно
На патрубок подключения затвора к сточной трубе следует надеть гайку и резиновый уплотнитель. Собранный узел вставляется в отвод на корпусе с последующим затягиванием гайки. Чтобы не повредить резиновое уплотнение, его рекомендуется смазать мыльной водой или техническим маслом.
Далее сифон устанавливается на отмеченное на полу место. Выполняется замер трубы, которая будет подключаться к канализационной сети. Если пластиковая труба и патрубок будут располагаться под углом, следует использовать колено, которое фиксируется по направлению канализационного выхода. Для обеспечения герметичности и надежности всех соединений используются уплотнительные резинки.
Следующим этапом является установка поддона, который должен плотно прилегать к стене и устойчиво располагаться на полу. Его нижний борт фиксируется к клеммам на стенах. Затем на корпус сифона укладывается резиновая прокладка. На ее поверхность следует нанести слой герметика. Корпус устройства одной рукой прижимается к нижней части поддона. Сверху укладывается металлическое кольцо, которое фиксируется болтами. Их следует зажимать поочередно во избежание перекосов.
Далее монтируется колено сифона по направлению входа в канализацию. Через гофрированную трубу осуществляется подключение душевой кабины к канализации. В случае необходимости используются соответствующие переходники. После выполнения монтажа сифона выполняется проверка герметичности всех соединений и отсутствия запаха из душевой кабины. Для этого в слив наливается вода. Завершающим этапом является установка декоративной сливной решетки.
Установка гидрозатвора для сливного трапа душевой кабины
Парогенератор и сифон
Иногда слив используют в качестве выхода пара. Это называется хаммам. Не обязательно выход парогенератора подключается именно к сливу, но часто имеется такая возможность. Дилер может понимать под этим две различные вещи:
- Возможность держать пробку в полузакрытом состоянии. Возможен горизонтальный монтаж. Часто выход парогенератора находится на некоторой высоте относительно дна.
- Отдельный патрубок, находящийся несколько выше канализационного. Это и служит входом для парогенератора. Разумеется, в этом случае тоже имеется возможность пробку закрывать не до конца.
В первом случае нужно сделать так, чтобы пар и сток не перекрывали друг друга. Например, трубы генератора положить отдельно, а вход расположить на некоторой высоте, чтобы туда не затекала вода. Сложнее всего это реализовать в конструкции с высоким поддоном (поскольку делать отверстия в нем не лучший вариант).
С другой стороны, пар в хаммаме должен выходить именно снизу. По очевидной причине. И чем ниже идут трубы от генератора, тем и лучше. Ногам не будет холодно. Сифон с дополнительным патрубком более высокий, поэтому поместится не под каждый поддон. Одновременно требуется разнести тракт генератора с канализацией. Обычно это можно сделать за счёт разницы высот соответствующих труб (гофра).
Устройство поддона и слива
Сифон для душевой кабины
Для установки в современных душевых кабинках производятся специальные виды сифонов, отличающиеся некоторыми конструкционными особенностями и материалами, используемыми в процессе изготовления. Модели сифонов могут быть стандартными, автоматическими и типа «Клик-клак».

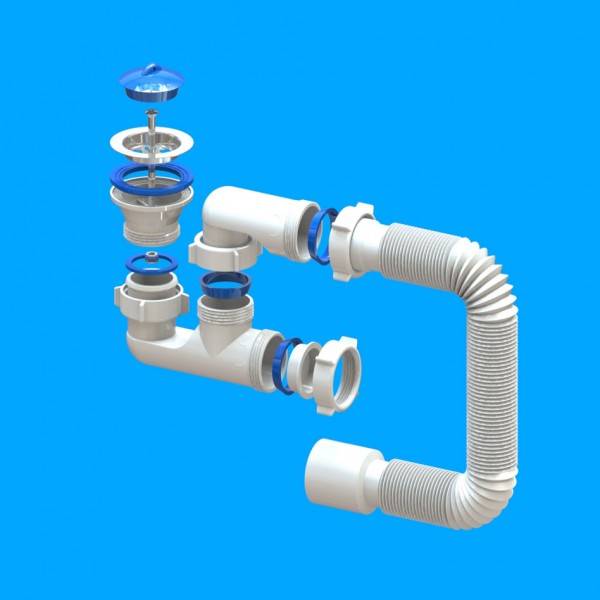

- трубные, или коленные пластиковые модели, представленные несколькими трубками, которые имеют определенную U или S-образную изогнутость. Чаще всего конструкция является жесткой, нуждающейся в тщательном подгоне всех элементов в процессе установки и предназначающейся для глубоких поддонов. Достоинства вида представлены повышенной надежностью;
- бутылочные модели оптимально подходят для установки в любых типах поддонов, что обусловлено особой формой и легкостью подсоединения к канализационной системе. Сточные воды отводятся посредством боковой трубы. Конструкцию удобно эксплуатировать и достаточно легко обслуживать, но монтаж должен выполнятся при наличии некоторых навыков, а кроме того, внушительные размеры потребуют выделения значительного свободного пространства;
- гофрированные модели относятся к категории не слишком надежных сантехнических устройств, но простых в самостоятельной установке. Основные недостатки представлены риском появления трещин на участках сгибов в процессе эксплуатации, быстрым загрязнением и необходимостью использовать при монтаже специальные хомуты.

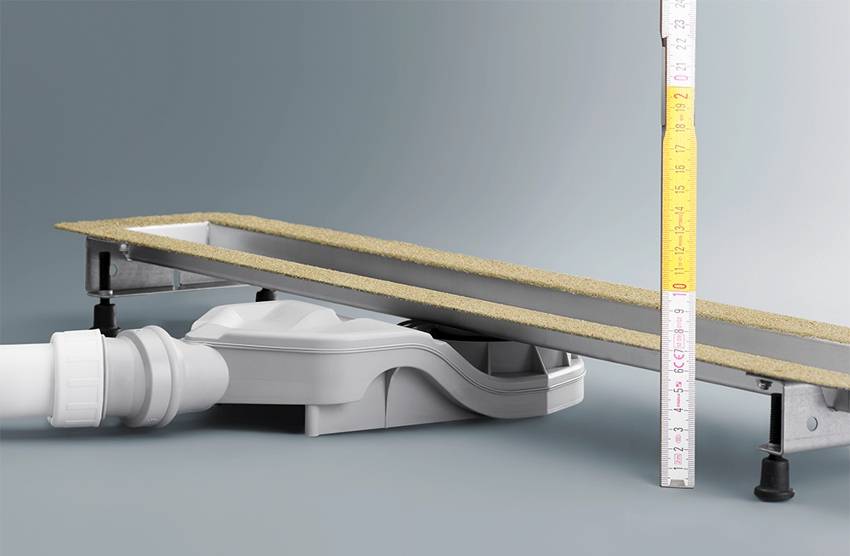

Особой популярностью сегодня пользуются простые по конструкции трап-сливы, высота которых начинается от 80 мм. Модели лишены вводов перелива и заглушек, поэтому предназначены для установки в низких поддонах.
Современные сифонные устройства могут иметь систему перелива, извлекаемую защитную корзину и донный клапан, а также декоративную решетку.
С низким поддоном
Несмотря на визуальную простоту, правильно выбрать сифон для установки в сантехнические устройства с низким поддоном может быть достаточно проблемно, что объясняется большим количеством типоразмеров и многообразием форм. При выборе следует ориентироваться на такой ограничивающий фактор, как небольшая монтажная высота модели.
Сифон для низкого поддона
Также очень важно помнить, что при установке сверхнизких душевых поддонов, необходимо обратить повышенное внимание на показатели пропускной способности сифона, что обусловлено высоким риском появления засоров внутри системы. Замена сифона в душевой кабинке с низким поддоном, осуществляется посредством полного демонтажа сантехнического устройства, что является, к сожалению, конкретным недостатком таких моделей
Замена сифона в душевой кабинке с низким поддоном, осуществляется посредством полного демонтажа сантехнического устройства, что является, к сожалению, конкретным недостатком таких моделей.
С высоким поддоном
Самые основные проблемы выбора сифона для высокого душевого поддона представлены необходимостью правильно определиться с техническими характеристиками, включая диаметр горловины, а также с пропускной способностью устройства.
Второй параметр очень важен, так как управляет скоростью спуска сточной воды и минимизирует риск засорения сливной системы или канализационного стояка.

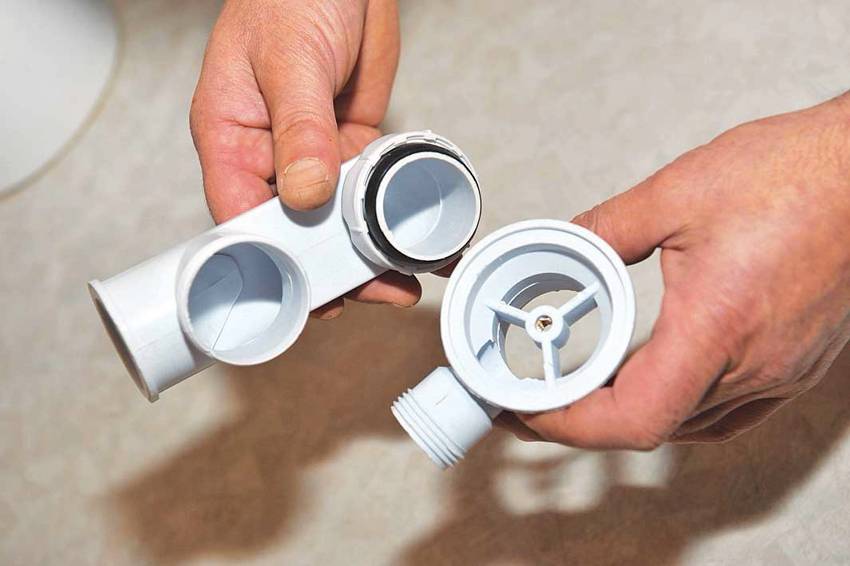

Разобранный сифон
Для обустройства душевых кабинок, имеющих высокий поддон, специалисты рекомендуют отдавать предпочтение сифонам диаметром 9,0 см.
Более маленькие по размерам элементы способствуют сохранению во внутренней части ненужного запаса воды, негативно влияющего на прочностные характеристики сифона. Также внимания требует наличие в конструкции функции самоочищения или простой сетки, предупреждающей образование засоров.
Виды сифонов по способу управления сливом
Иногда душевой поддон служит ванночкой для маленьких детей или емкостью, в которой замачивают белье. Тогда требуется, чтобы в емкости оставалась вода. Способов для этого применяют несколько.
Пробка в качестве механизма управления
Это классический вариант, использующийся в ваннах и раковинах. Установленная заглушка перекрывает отверстие, задерживая воду в поддоне. Если пробку вытянуть, жидкость устремляется в сифон и беспрепятственно утекает. К достоинствам относится низкая цена. Пробку легко купить, если та, что была, потерялась.
Управление сливом с помощью рычага
Более совершенная система управления сливом состоит из донного клапана и рычага. Сама конструкция расположена на сливе, а возле смесителя ручка управления. Нажимая на нее, пользователь открывает путь воде в канализацию. Такое клапанное устройство поставляется вместе со смесителем.
Кнопка click clack для выпуска воды
Кнопка продается отдельно. Она больших размеров, ее нажимают ногой, не нагибаясь. Если нажать на кнопку клик-клак однократно, сливное отверстие перекрывается. Повторное нажатие позволяет воде уйти. Пользование автоматическим устройством простое и удобное. По сравнению с рычажным клапаном монтируется легче.
Уход и эксплуатация после установки
Уход несложный, заключается в периодической очистке сифона через полгода. Проводят промывку специальными препаратами, пригодными для пластиковых канализационных труб. При возникновении засора лучше не пытаться удалить его ершиком или другими механическими приспособлениями. Это может повредить хрупкие стенки. Проще разобрать сифон, промыть и поставить на место.
Продувать сжатым воздухом также не рекомендуется. Соединения в приборе слабые, от повышенного давления они разгерметизируются. Если на входе в сифон стоит сетка, он своевременно промывается, то засоров не возникнет.
На какие параметры ориентироваться, выбирая сифон
Разобраться в особенностях разных моделей помогут технические характеристики сифона. Прежде, чем приступить к выбору конструкции, нужно провести необходимые замеры и подсчеты. Подгонять сифон, не подходящий вам по размерам и конструктивным особенностям – дело хлопотное и неблагодарное. Такие просчеты часто оборачиваются неожиданными протечками.
Основным параметром является размер отверстия для слива. Сливные отверстия душевых кабин имеют стандартные европейские размеры и составляют 52, 62 и 90 мм в диаметре. Необходимо замерить размер отверстия и ориентироваться на полученные данные. Неправильно подобранный по диаметру сифон не будет герметичным и вызовет проблемы при установке. В комплектацию некоторых поддонов уже входит сливное устройство. Хорошо, если вы приобрели душевую кабину с наличием всех необходимых запчастей. Это избавит вас от необходимости подбирать сифон к поддону.
Существуют удобные модели, сливной выход к трубе у которых может разворачиваться на 360°. Диаметр сливной трубы стандартный, и составляет 40 мм.
На следующем этапе нужно определить пропускную способность сифона. Для этого учитывают размер входного отверстия и высоту воды в поддоне. Если уровень составляет 15 см, то применяют слив шириной 90 мм, для 12-тисантиметрового уровня воды достаточно 52 и 62 мм выпускного отверстия. Здесь стоит подобрать ширину душевой лейки, она должна соответствовать глубине поддона и диаметру сливного отверстия. В противном случае вода не будет успевать удаляться из поддона.
Некоторые производители в техническом описании указывают количество литров в минуту, что характеризует скорость слива. Скорость 30 литров в минуту при высоте воды 120 мм считается высокой. Такие сифоны иногда идут с пометкой «турбослив».
Решетка-слив для сифона
Для поддонов с небольшим размером сливного отверстия нужно обустроить доступ к канализационным отводам для их ревизии и очистки сифона от скопившейся грязи. Если диаметр отверстия большой, то это необязательно. Удалить грязь из трапа и прочистить канализацию можно будет через него. Если доступ затруднен, следует выбирать самоочищающиеся сифоны.
Конструкции без функции самоочищения должны иметь сетку сливного отверстия, улавливающую всякий мусор.
Инструкция по монтажу сифона
Правильно установив поддон, разбирают сифон, убеждаются в полной комплектации и начинают его монтаж:
- Из корпуса выкручивают втулку, вынимают крышку и прокладку. По диаметру слива наносят герметик, укладывают ранее снятую резинку, покрывают ее силиконом.
- Сверху в отверстие проталкивают крышку. Снизу устанавливают вторую прокладку, наживляют соединение и скручивают обе части.
- Монтируют перелив, обязательно через прокладки с герметиком. Ослабляют винт, совмещают крышку перелива с отверстием, затягивают.
- Подключают колено. Арматура соединяется с входным отверстием канализации.
Сифон для низкого поддона
Гайки закручивают осторожно. Если приложить больше силы, прокладки деформируются, начнут пропускать воду
После монтажа проводят пробный пуск, включив воду. Если установлен автоматический клапан, проверяют работоспособность. При плохой герметизации появляется протечка. Даже капли на стыках свидетельствуют о неплотностях. Все разъединяют и собирают по-новому.
Недостатки и достоинства автоматической системы
Автоматическая система слива-перелива для ванны является одной из наиболее сложных конструкций. По своей структуре она мало чем отличается от любой другой. Главной особенностью такой обвязки является оборудование ее сливной части клапаном типа «клик-клак».
Система очень удобна в использовании и не требует применения никаких дополнительных устройств: поворотных рычагов или запорных пробок. Легким нажатием пользователь перекрывает сливное отверстие, а повторное действие позволит воде уходить в канализационную трубу. Очень удобно, находясь непосредственно в ванне управлять клапаном ногой. Достаточно просто наступить на него стоя под душем.
Схема: устройство автоматической системы слива
Однако и у этой системы есть ряд минусов, следует учесть, что сифон-автомат – это:
Дорогое удовольствие. Система автомат хорошего качества будет стоить в несколько раз дороже, чем обычный механический сифон с пробкой для ванны. Именно поэтому выбор чаще падает на более дешевые модели. Частые поломки. Система с автоматическим перекрытием сливного отверстия, выполненная из недостаточно качественных материалов, может быстро выходить из строя
Приобретая такую конструкцию следует обращать особое внимание на фирму и страну производителя. Лучше всех себя зарекомендовали немецкие производители: они тщательно следят за качеством продукта, чтобы сохранить марку. Чтобы набрать ванну, автоматическую систему слива также нужно будет закрыть вручную
Чтобы набрать ванну, автоматическую систему слива также нужно будет закрыть вручную
Лишний раз наклоняться. Это касается тех людей, которые любят рационализировать каждое свое действие. Если необходимо набрать ванну заранее или использовать ее не по назначению, то для того, чтобы перекрыть сливное отверстие необходимо будет наклониться и сделать это вручную.
Важно! Качество любого продукта определяет его стоимость. Чем ниже цена, тем меньше срок службы конструкции. Следует также знать, что при выходе из строя пружины, удерживающей клапан и приводящей его в действие (наиболее уязвимая часть автоматической системы), выполняется замена полностью всей конструкции
Следует также знать, что при выходе из строя пружины, удерживающей клапан и приводящей его в действие (наиболее уязвимая часть автоматической системы), выполняется замена полностью всей конструкции.
Как правильно выполнять установку самого сифона?
Прежде чем собственно начать саму установку необходимого сифона, необходимо в первую очередь принимать во внимание следующее:
Поддонная высота должна быть равна более чем 20 см, в то время как показатель высоты самого трапа должен соответствовать 8 см;
Учитывайте то, что длина самой трубы от отверстия канализационного направления и выпуска должна быть как можно меньше
Трубной уклон равен 1-1.5 см собственно на каждый метр самой длины;
Важно то, что в первую очередь необходимо выполнять сборку сифона. По сути, в этом процессе нет ничего сложного, так как к каждой модели прилагается специальная инструкция
Именно отталкиваясь от ее непосредственных, данных вы должны в точности размещать все необходимые прокладки, а сами соединения важно зажимать до максимального упора;
Сам сифон должен в обязательном порядке быть вмонтирован на поддон, только после того как он будет подогнан именно по необходимому уровню, и собственно перед итоговой установкой. Сливную чашу необходимо вставить в поддонное отверстие.
Сам выпуск вы должны затянуть как можно туже посредством использования либо ключа водопроводного, либо гаечного. После этого необходимо подсоединить переливную трубку, но только в том случае если данная модель располагает ее наличием;
После того как сифонная трубка будет собственно собрана, ее нужно присоединить именно канализационному отверстию.
Итак, если вы выполнили установку самого слива и собственно присоединили его к самой канализации, то в таком случае вы можете смело приступать к монтажным работам кабины душевой
Однако в обязательном порядке вы должны провести проверку абсолютно всех соединений и уделить должное внимание их герметичности
Даже не смотря на достаточно простую конструкцию самого сифона, аспекты его установки достаточно сложны. Поэтому если вы ранее не сталкивались с подобного рода работами и понятия не имеете о системе канализационного направления, то в таком случае лучше всего, если вы доверите этот вопрос рукам профессионалов. Тогда вы точно не столкнетесь с проблемами в виде затопления соседей.
