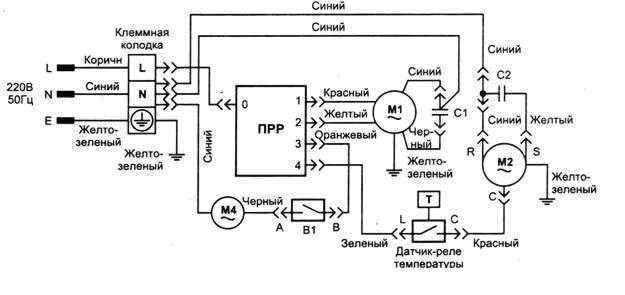

Схема установки, монтажа, работы и управления кондиционеров

Рисунок 15 – Формат регистра конфигурации

Таблица 2 – Выбор количества разрядов

На рисунке 16 показана схема включения микросхем DSI8B20 врежиме внешнего питания. Внешнее питание подается через вывод V_DD. Если термодатчик находится на значительном удалении от микроконтроллера, то применен такой схемы включения не очень желательно, так как для питания датчика придется прокладывать еще один (третий) провод.

Второй вариант включения микросхем DSI8B20 изображен на рисунке 17. В такой схеме реализованы два режима питания. Для переключения режимов используется управляемый электронный ключ KI. Ключ управляется от микроконтроллера, для чего используется отдельная линия ввода/вывода. Такая схема позволяет переключать режимы питания программным путем. Основной режим работы для схемы, изображенной на рисунке 17 – это режим паразитного питания. В этом режиме ключ KI закрыт и напряжении на шине определяется резистором нагрузки R1, что позволяет передавать информацию по шине, используя 1-Wire протокол.

В нужный момент ключ KI открывается и на шину поступает полноценное питание от источника V_PU. Питание поступает только на время выполнения одной из энергоемких команд. Пока ключ К1 открыт, информационный обмен по шине невозможен. Микроконтроллер выдерживает шину в таком состоянии необходимое время, а затем закрывает ключ К1. Шина возвращается в обычный режим работы и снова обретает возможность передачи данных. Для того, чтобы микросхема DSI8B20 правильно работала в режиме паразитного питания, нужно соединить между собой выводы V_DDи GND и подключить оба этих вывода к общему проводу, как показано на рисунке.

Рисунок 16 – Схема включения термодатчика в режиме внешнего питания

Рисунок 17 – Схема включения термодатчика в режиме паразитного питания

На рисунке 18показана схема включая вспомогательной цепи и цепи питания. Роль однопроводной шины выполняет линия Р1.1 микроконтроллера. Резистор R2 — это нагрузочный резистор шины. Рекомендованное значение номинала этого резистора 4,7 кОм. Электронный ключ для переключения режима питания собран на элементах VT1, R3, R4 и R5. Микроконтроллер управляет ключом при помощи линии Р1.0. Резистор R5 служит для ограничения тока базы транзистора VT1. Резистор R4 введен для надежного закрывания транзистора. Резистор R3 — страховочный. Он служит для ограничения тока при коротком замыкании в цепи датчика.

Рисунок 18 – Схема включения вспомогательной цепи и цепи питания

Автоматизация вентиляции и кондиционирования

Существуют три вида систем автоматизации вентиляции и кондиционирования: частичная, комплексная и полная. Чаще всего используют две первые. Сама автоматика состоит из нескольких блоков, контролирующих разные процессы:

• датчики или, как их называют специалисты, первичные преобразователи;
• вторичные;
• регуляторы автоматические;
• исполнительные механизмы, в некоторых схемах применяются регулирующие приборы;
• электротехническая аппаратура, с помощью которой регулируются электроприводы вентиляторов и кондиционеров.

В основном все эти механизмы и приборы, входящие в состав промышленной автоматизации, являются стандартными. То есть, они производятся по ГОСТам серийно. Но есть некоторые из них, которые выпускаются мелкими партиями и предназначаются именно для систем кондиционирования воздуха, для систем отопления и вентиляции. К примеру, датчики для контроля над влажностью воздуха или температурные регуляторы марки Т-8 или Т-48.

Обычно все приборы, которые показывают параметры условия внутри помещений, устанавливают в специальный отдельный щит. При этом необходимо понимать, что чем больше подсистем в здании, тем больше щитов приходится устанавливать. Это усложняет проведение контроля над параметрами, которые необходимо периодически снимать. Чтобы упростить данный процесс, сегодня в разветвленных системах кондиционирования и вентиляции организуется пульт управления, за которым сидит оператор. Один человек полностью контролирует весь процесс. При этом с помощью интернета решается задача сигнализации и возможности контролировать все параметры на расстоянии. То есть, на телефон может прийти SMS с данными обо всех происходящих процессах.

Что касается датчиков, то очень важно правильно расположить их по помещениям с определенной частотой размещения. Именно эти небольшие приборы начинают реагировать на изменения параметров воздуха

Именно они дают толчок к началу изменения работы оборудования. Но в функции систем автоматизации вентиляции и кондиционирования воздуха входит не только отслеживание условия внутри помещения здания. В каждом воздуховоде устанавливаются датчики, которые отслеживают, а не попало ли что-нибудь внутрь. Ведь даже небольшой посторонний предмет может попасть в оборудование и вывести его из строя. Это очень важно и для заслонок, которыми перекрываются отвод и подача воздуха.

Любая автоматизация включает в себя и систему оповещения и сигнализации. Здесь стандартно: звуковая и световая.

Инструктаж по настройке универсального пульта

Независимо от модели, все универсальные устройства настраиваются по одному и тому же принципу, который заключается в вводе необходимого кода в память пульта. В идеале, к пульту прилагается инструкция с таблицей кодов под разные модели климатического оборудования. Настройка пульта производится в двух режимах – автоматическом и ручном.

Автоматический режим особенно удобен в том случае, если вы не знаете, к какой модели принадлежит ваш кондиционер, или же его наименования попросту нет в таблице кодов. В любом случае, первое, что вам потребуется сделать, так это тщательно изучить инструкцию, которая прилагается к пульту.

Настройка пульта в ручном режиме

Некоторые пульты можно настроить только в ручном режиме, на что может уйти около 2 часов.

После того как вы изучили инструкцию, вам понадобится самостоятельно запрограммировать кондиционер, вручную подбирая коды, прописанные в графе производителя вашего климатического оборудования.

Для каждого производителя кондиционера представлено порядка 6 разных кодов, которые вам предстоит вручную ввести для настройки универсального устройства

Вставьте батарейки в пульт и включите его путем нажатия на соответствующую кнопку. Далее на нем должны загореться основные режимы работы вашего климатического оборудования. Также следует заранее найти название вашей техники, чтобы ввести соответствующий код для настройки пульта.

Нажмите на кнопку “Select”, после чего введите первый код из таблицы, указанный после названия бренда. В данном случае ввод кода производится при помощи кнопок с цифрами на пульте. Повторно зажмите “Select”, и подтвердите действие нажатием кнопки “ОК”.

Далее потребуется провести проверку всех режимов работы кондиционера с нового пульта. Если основные функции не работают, то следует попробовать ввести следующий код из таблицы. Возможно, придется повторять это действие несколько раз, пока вы не найдете нужный код.

Автоматический режим настройки пульта

Если кода для вашей сплит-системы не оказалось в представленной таблице, то вам следует произвести настройку устройства в автоматическом режиме.

Данный способ отличается от предыдущего только тем, что вам не придется вручную вводить все коды.

Перед покупкой универсального пульта обязательно убедитесь в том, что помимо ручного режима, он поддерживает и автоматический поиск кодов

Направьте пульт на технику таким образом, чтобы она могла принимать все его команды. Зажмите кнопку “Select”, и удерживайте ее на протяжении 30 секунд. За это время устройство перейдет в режим автоматического поиска кода, посылая команды и перебирая все возможные коды, начиная от 0001.

После того, как пульт начнет управлять кондиционером, вы услышите характерный сигнал, исходящий от климатического оборудования. Для остановки процесса сканирования кодов нажмите любую кнопку пульта, после чего при помощи пульта проверьте, работают ли все команды кондиционера.

Если пульт только частично управляет вашим кондиционером, не переключаясь при этом между режимами его работы, то вам следует запустить процесс поиска кода повторно. Делать это придется ровно до тех пор, пока пульт не будет управлять сплит-системой корректно.

Пульт перестал работать после настройки кода

Даже после нахождения правильного кода может возникнуть такая ситуация, что пульт полностью перестает работать. Прежде всего, следует проверить, подключен ли кондиционер к сети.

Если кондиционер включен в систему, и никаких сбоев в подаче электроэнергии не было, важно проверить, не сбился ли заданный вами код. Подобная ситуация может возникнуть из-за элементарного сбоя в электросети, возникшего на фоне ее перегруженности другими электроприборами в вашем доме

Подобная ситуация может возникнуть из-за элементарного сбоя в электросети, возникшего на фоне ее перегруженности другими электроприборами в вашем доме

Подобная ситуация может возникнуть из-за элементарного сбоя в электросети, возникшего на фоне ее перегруженности другими электроприборами в вашем доме

Если пульт работает, попробуйте снова задать автопоиск кода или введите его самостоятельно. И только в том случае, если пульт и кондиционер не реагируют, проблема может заключаться в поломке климатической техники.

Выбор места

Наличие в системе климата двух и более блоков предусматривает выбор места для каждого из них. Перед началом монтажных работ вам потребуется сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет собой систему с внутренним и наружным блоком, которая монтируется на фасаде.

Многоэтажный дом, по ст. 246 ГК РФ — общая собственность с правом отчуждения для всех собственников. Установка оборудования без согласования является нарушением:

• прибор издает шум, гудит, нарушая спокойствие соседей;
• конденсат может испортить фасад здания или подняться на балкон снизу;
• размерный блок препятствует обзору или обзору и окнам;
• существует опасность поломки стены, короткого замыкания проводки и возгорания.

На основании п.1 ст. 25 ЖК Установка сплит-системы рассматривается как реконструкция или переоборудование помещения. Пункт 3.5.8 решения № 170 сообщает о недопустимости установки кондиционера без разрешения управляющей компании и соседей. Согласие или отказ можно получить только после собрания жителей дома.

Важно! Жители частных домов могут приступить к установке сразу после покупки устройства. Авторизация обязательна, если:

Авторизация обязательна, если:

• монтажные работы ведутся на фасаде многоэтажки;
• пользователь проживает в доме, представляющем историко-культурную ценность;
• сплит-система располагается над тротуарами;
• на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не уполномочена снимать кондиционеры. Изобразительное искусство

330 Уголовного кодекса Италии такие действия квалифицируются как произвол. Демонтаж устройств осуществляется только по решению суда.

Выбираем место для внутреннего блока

Монтаж модуля внутреннего кондиционера производится вручную, чтобы потоки холодного воздуха не доставляли дискомфорта. Разрешается стоять над изголовьем дивана, сбоку и за рабочим местом. Строительные нормы и правила определяют порядок расположения внутреннего блока:

• от конструкции до потолка — не менее 15 см;
• от модуля до правой или левой стены — не менее 30 см;
• блок до этажа — 280 см, но для квартир первого этажа внешний блок монтируется на одном уровне или ниже внутреннего;
• от препятствий для движения воздушных потоков — не менее 150 см;

Совет! В комнате с диваном и телевизором лучше всего разместить кондиционер на диване.

Куда определить наружный блок?

Внешний модуль располагается у оконного проема или на открытой лоджии. Если балкон застеклен, то блок ставят на забор с хорошей несущей способностью или на фасад. Жителям 1-2 этажей необходимо определить место для наружного модуля как можно дальше от прохожих. На 3 и более этажах допускается размещение устройства под окном или сбоку.

В частном доме наружный блок монтируется на стене с большой нагрузочной способностью. На вентилируемых фасадах устраивают специальную подставку или ставят блок на плинтус.

Определение расстояния между блоками

Максимальная длина межмодульного тракта — 6 м, при превышении потребуется дополнительный впрыск фреона. Если внешний и внутренний модули расположены на расстоянии 1 м, путь не должен превышать 5 м. Избыток системы формируется в кольцо и размещается за блоком.

Интересно знать! Производители указывают разные максимальные расстояния между блоками. Для оборудования Daikin он составляет 1,5-2,5 м, для Panasonic — 3 м.

Необходимые материалы и инструменты

Материалы и инструменты для монтажа надо приготовить заранее. Тщательное планирование позволит установить кондиционер быстро и без ошибок. Для того чтобы своими руками установить сплит-систему, потребуются следующие материалы:

• электрический провод;
• медные трубы двух размеров;
• пластиковая трубка для дренажного трубопровода;
• теплоизоляция для труб;
• скотч;
• пластиковый кабель-канал;
• металлические кронштейны L-образной формы;
• крепежные изделия (болты, анкеры, дюбеля).

В инструкции, прилагаемой к сплит-системе, указано, какие будут нужны электрические провода. Обычно это четырехжильный кабель сечением 2.5 кв. мм. Следует приобретать кабель «негорючего» исполнения, например, марки ВВГНГ 4х2.5. Приобретая кабель, отмерьте на 1-1.5 м больше, чем планируемая длина трассы.

Медные трубки следует приобретать в специализированных магазинах. Трубы для систем кондиционирования изготавливаются из особо мягкой меди и не имеют швов. Некоторые установщики полагают, что можно использовать продукцию, предназначенную для водопровода. Это заблуждение: медь в таких трубах пористая и хрупкая, а поверхность обработана грубо. Это не позволит обеспечить надежное соединение с патрубками, через мельчайшие трещинки фреон быстро испарится.

Потребуется приобрести трубки двух диаметров. Для небольших систем стандартны размеры 1/4, 1/2 и 3/4 дюйма. Нужный размер приведен в инструкции к сплит-системе, а также обозначен на корпусе наружного блока. Как и провод, трубки надо приобретать с запасом в 1-1.5 м.

Теплоизоляция продается там же, где специальные медные трубки. Стоит она недорого, и ее также можно взять с некоторым запасом. Теплоизоляция продается стандартными кусками по 2 м. Не забудьте, что ее нужно в 2 раза больше, чем длина трассы, + 1 кусок.

При укладке концы теплоизоляции будут закрепляться на медных трубках прочной клейкой лентой. Для этого хорошо подходит строительный армированный скотч. В крайнем случае, можно обойтись даже изолентой, но следует учесть, что она не должна со временем расклеиваться. Также для закрепления удобно использовать пластиковые монтажные стяжки с фиксатором.

Для отведения конденсата используют пластиковые гибкие трубки особой конструкции. Для того чтобы при укладке магистрали они не сминались на поворотах, внутри таких труб расположена тонкая, но жесткая стальная спираль. Продаются они в тех же магазинах запчастей и материалов для систем кондиционирования. Берите такую трубку с запасом 1.5-2 м.

Чтобы трубы и провода не портили внешний вид, желательно укладывать их в аккуратный короб. Как нельзя лучше для этого подходят стандартные электротехнические кабель-каналы с крышкой. Такие короба продаются отрезками по 2 м. Чтобы трасса смотрелась аккуратно, не забудьте также приобрести в дополнение к ним сортовые изделия: поворотные углы внутренние и наружные. Для установки сплит-систем обычно хорошо подходят кабель-каналы сечением 80х60 мм.

Кронштейны, на которых снаружи будет установлен внешний блок сплит-системы, имеют Г-образную форму. Кондиционеры довольно тяжелые, к тому же при работе вибрируют. Поэтому надо приобретать специальные кронштейны для установки кондиционеров. Такие изделия обладают высокой прочностью и жесткостью. Хорошо, если такие кронштейны входят в установочный комплект вашей системы, потому что обычные строительные уголки для этих целей непригодны.

Чтобы закрепить на стенах короба, рамы внутреннего блока и кронштейны наружного блока, потребуются анкеры и дюбели. Для фиксации наружного блока на установочных кронштейнах нужны винты и резиновые прокладки. Необходимое количество крепежных изделий следует рассчитать заранее и предусмотреть запас 25-35%.

Если вы решились установить сплит-систему своими руками, у вас в доме наверняка уже есть следующие инструменты:

• отвертки;
• строительный уровень;
• ключи шестигранники;
• дрель и набор сверл;
• перфоратор.

Перфоратор потребуется не только для сверления отверстий малого диаметра под дюбели и анкеры. Придется также проделать в толстых стенах несколько отверстий большого диаметра.

Кроме того, в процессе установки сплит-системы понадобится специальный инструмент:

• труборез с острым лезвием;
• триммер;
• развальцовка;
• трубогиб;
• манометрический коллектор;
• вакуумный насос.

Приобретать такое специализированное оборудование ради одной установки слишком накладно. Но можно взять эти необычные приспособления напрокат в специализированной фирме или у знакомого мастера.

Автоматика

Сделал небольшой щиток:

В щитке оставил запас для контролера автоматики и небольшого трансформатора. Схема максимально простая:

• основной выключатель, который отключает и приточку и кондиционер.
• отдельный выключатель на кондиционер
• отдельный выключатель на калорифер
• маломощное реле (1А) подключено к выключателю скорости вращения вентилятора приточки (0-10В)
• маломощное реле коммутирует два реле — 16А-на вентилятор и 25А-на контролер управления калорифером

Датчик температуры поставил в канале сразу после входа воздуховода в квартиру.

1-работает только приточка и калорифер

• приточка гонит воздух в обход канального кондиционера
• скорость воздуха на выходе их решеток — 0,8 м/с (соответствует расходу примерно 60 м3/час, 250 м3/час на всю квартиру).
• воздух из решетки распространяется не очень далеко, практически сразу падает на пол.
• комфортность полностью устраивает, в квартире не чувствуется недостатка воздуха.
• температура на регуляторе установлена на 20 °C. На выходе из решеток температура около 21 °C.
• расход электричества несколько удручает, за ночь — 10 кВт/час (на улице было примерно +5 °C)

2-работает приточка и канальный кондиционер в режиме нагрева

• приточка гонит воздух в канальный кондиционер
• кондиционер дополнительно забирает воздух из квартиры
• скорость воздуха на выходе их решеток — 2,0 м/с (соответствует расходу 150 м3/час, 600 м3/час на всю квартиру, из которых 200-300 м3/час из приточки).
• кондиционер работает в режиме нагрева. На выходе из решеток температура около 40 °C.
• воздух из решетки распространяется на всю комнату.
• комфортность полностью устраивает, в квартире не чувствуется недостатка воздуха.
• расход электричества за ночь — 5 кВт/час
• Этот режим мне нравится больше всего. Мы замечательно отапливаем всю квартиру.
• Одна проблема — за ночь наружный блок кондиционера полностью замерзает и превращается в большой морозильник.

Составные части системы

Управление системой центрального кондиционирования, совмещенной с системой вентиляции, можно декомпозировать на управление следующими частями:

• Блок охлаждения входящего потока, который контактирует с теплообменником (испарителем) на воде или фреоне. Предполагается управление агрегатами чиллера и компрессорно-конденсатным узлом;
• Блок нагрева входящего потока. Система кондиционирования обратима, в зимний период, процесс «разворачивается» и холод начинает перекачиваться из помещения на улицу;
• Вентиляторный блок притока (вытяжки) наружного воздуха. Возможно управление вентиляторами с помощью преобразователей частоты (экономично), либо управление геометрией сечения воздуховодов;
• Блоки осушения или увлажнения потока, который насыщает воздух водяными парами или удаляет избыток влаги из вентиляции. С помощью этого блока можно контролировать уровень влажности воздуха как в отдельно взятом помещении, так и во всем строении в целом; Блок осушения с датчиками
• Фильтрующий блок, который очищает приточный поток от пыли, насекомых и прочих загрязнителей. При этом помимо фильтров и абсорбирующих кассет в состав этого блока входят и поглотители шума, обеспечивающие практически беззвучную эксплуатацию системы. Сам блок не требует управления, но уровень загрязнения фильтров существенно влияет на производительность и КПД системы, поэтому состояние фильтров постоянно контролируется;
• Блок рекуперации потоков, который отвечает за подогрев приточного воздуха энергией вытяжного потока. Управление соотношением расходов входящего и исходящего потока в рекуператоре;
• Сеть приточных и вытяжных воздуховодов, доставляющих подготовленные потоки в помещения. Производится автоматическое управление геометрией сечения трубопроводов и балансировка распределения мощности, в зависимости от параметров среды в помещениях.

В мультизонных системах кондиционирования управляют режимами работы наружного (центрального) блока, режимами работы каждого из внутренних блоков, распределением холодильной мощности по контурам. В этих системах каждый внутренний блок оснащается электронным терморегулирующим вентилем, который регулирует объем поступающего хладагента из общего контура в зависимости от тепловой нагрузки на этот блок. В результате, система лучше, чем обычные бытовые сплит-системы, поддерживает заданную температуру.

Основные типы кондиционеров

Разнообразие конструкций устройств кондиционирования воздуха позволяет применять их в самых разных местах. Например, модели мобильных кондиционеров не требуют монтажных работ. Из помещения на улицу выводится специальный блок или шланг для отвода теплого воздуха.

Очень простой монтаж и дальнейшее обслуживание у моноблочных устройств. В магистралях фреона нет никаких разъемов, поэтому его утечка полностью исключается. Такие кондиционеры отличаются низким шумом, обладают высоким КПД, однако, имеют довольно высокую стоимость.

Монтаж оконных кондиционеров осуществляется в проемах стен или окнах. При работе они производят много шума, но, благодаря низкой цене, удобству монтажа и обслуживания, пользуются широкой популярностью у потребителей.

Одной из разновидностей кондиционеров являются сплит-системы. Их конструкция включает в себя наружный и внутренний блок. Соединение обеих частей производится с помощью медных труб. По этим трубам происходит циркуляция хладона. Наружный блок состоит из компрессора, конденсатора, вентилятора и дросселя. Во внутреннем блоке установлен испаритель и вентилятор. Выпускается множество модификаций сплит-систем, что позволяет их устанавливать во многих местах.

Фильтрация и очистка воздуха: роль фильтров

Фильтры играют важную роль в системе кондиционирования воздуха, обеспечивая фильтрацию и очистку воздуха от загрязняющих веществ.

Зачем нужны фильтры в кондиционере?

Фильтры удаляют пыль, пыльцу, грязь, бактерии и другие аллергены из поступающего воздуха. Они обеспечивают чистоту и свежесть воздуха, создавая комфортные условия для пребывания. Кроме того, фильтры защищают внутренние компоненты кондиционера от загрязнения и повреждений.

Как работают фильтры в кондиционере?

Фильтры в кондиционере имеют разную степень фильтрации, которая измеряется по МЕРВ (Минимальная эффективность фильтрации). Чем выше значение МЕРВ, тем эффективнее фильтр задерживает мелкие частицы и аллергены.

Фильтры могут быть механическими (сетчатыми), электростатическими или композитными. Механические фильтры задерживают частицы посредством сетки или волокон, электростатические фильтры используют электростатическое поле для притягивания частиц, а композитные фильтры комбинируют разные методы фильтрации.

Как поддерживать и заменять фильтры?

Фильтры в кондиционере необходимо регулярно очищать или заменять, чтобы поддерживать их эффективность. Рекомендуется очищать или менять фильтры каждые 1-3 месяца, в зависимости от степени загрязнения воздуха. Это позволяет поддерживать оптимальное качество воздуха и сохранять работоспособность кондиционера.

Фильтрация и очистка воздуха являются важными аспектами работы кондиционера. Соответствующие фильтры способствуют улучшению качества воздуха в помещении и продлению срока службы кондиционера.

Правила установки внутреннего блока

Внутренний блок над дверью

Внутренний блок — это та часть сплит-системы, дизайну, функциональному совершенствованию которой уделяется большое внимание. И это не зря, ведь он находится внутри помещения, можно сказать, это «лицо» климатического оборудования

Существует множество требований к установке внутреннего блока кондиционера, которые призваны организовать его наилучшим образом. Перечислим основные правила установки внутреннего блока сплит-системы, которыми пользуются специалисты:

• лучше всего проводить установку устройства до или после внутреннего ремонта. Таким образом можно организовать каналы связи наиболее удобным и наименее затратным способом.
• необходимо соблюдать строго указанные расстояния от стен, от ближайших перекрытий: до потолка не менее 10 см, до стен не менее 10 см с учетом того, что от устройства до точки выхода коммуникаций — не менее 50 см.
• Не устанавливайте окна за шторами, в нишах. Это ограничит поток остывшего воздуха, он будет циркулировать только через пространство оконного проема.
• Его нельзя устанавливать на высокие ящики, шкафы (минимум — 1 м). Воздушный поток также будет ограничен препятствием, и пыль, скопившаяся на мебели, попадет в комнату.
• Нельзя устанавливать над элементами системы отопления. Датчик температуры внутри устройства будет постоянно обнаруживать высокие температуры, побуждая его постоянно работать в режиме охлаждения. Это приведет к быстрому износу деталей, выходу из строя климатической системы.
• Определить таким образом, чтобы места отдыха, работы, частого пребывания людей находились вне прямого потока охлажденного воздуха.
• Климатический прибор необходимо размещать строго горизонтально, чтобы избежать скопления и, как следствие, перелива конденсата из дренажной емкости.
