Устройство и принцип работы
Светодиодные осветительные ленты представляют собой современную гибкую основу в виде печатной платы с нанесенными светодиодами и наличием ограничивающего резистора. Первый диодный однокристальный комплекс имеет один цветовой спектр, а второй представлен тремя цветовыми спектрами. Принцип действия заключается в смешивании излучения кристаллов с образованием максимально широкой оттеночной гаммы.
На гибкое основание наносятся токопроводящие дорожки, соединяющие SMD-светодиоды с резисторами в общую электроцепь, после чего печатная плата и элементы закрываются защитным ПВХ-слоем или силиконом.
Устройство диодной ленты
Основная конструктивная характеристика ленты 220в представлена отсутствием такого элемента питания, как понижающий преобразователь.
Блок питания представлен диодным мостом в герметичном корпусе, к которому присоединен сетевой и разъёмный провода. Постоянные показатели напряжения на выход из выпрямителя составляют порядка 200В. Защита светодиодов от перегрузки осуществляется объединением в группы с последующей компенсацией излишков напряжения при помощи резисторов.
Следует учитывать импульсный характер напряжения после выпрямителя, поэтому такой вариант освещения не может использоваться в качестве основного для выполнения ручных работ или чтения.
Способы подключения к сети 220 В
В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:
Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.
- Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).
Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.
Схемы для одной ленты
Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.
Схема подключения одной светодиодной ленты к 220 В
При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².
Если длина должна быть более 5 метров (2, 3 ленты и более)
Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.
Как подключить две светодиодные ленты к 220 В. Один из вариантов
Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод
Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов
При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).
Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

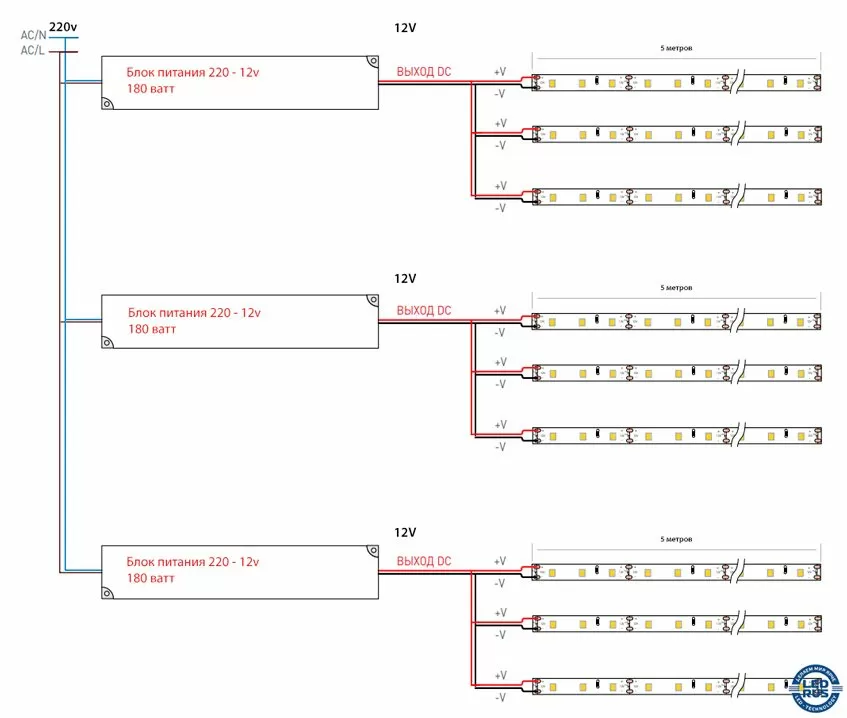

Вариант подключения с двумя адаптерами
На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).
Как запитать мощные ленты
Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.
Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения
При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.
Как классифицируют светодиодные источники света
Светодиодные ленты выпускаются в большом ассортименте. Их различают по нескольким характеристикам.
Цвет
Ленты бывают монохромными, дающими свечение лишь одним светом, и универсальными (RGB), которым можно задать любой оттенок, имеющийся в природе.
Обозначения монохромных диодов:
- красный — R;
- зеленый — G;
- синий — B;
- белый — SW.
В последнее время стали популярными универсальные RGB ленты, которые дают любой необходимый цвет свечения. Такая возможность появляется из-за того, что светодиод состоит из трех кристаллов: красного, зеленого и синего. Управление с помощью контроллера предоставляет возможность получить любой оттенок и сложные эффекты.
RGB светодиодная лента 12в
Количество чипов на метре ленты
Как уже отмечалось, яркость лент напрямую зависит от количества установленных светодиодов. Большее количество элементов, размещенных на метре конструкции, дает больший световой поток. В лентах на 12
В устанавливается от 30 до 120 диодиков. Но есть и обратная сторона — увеличение количества приводит к необходимости использовать более мощный блок питания. Соответственно, стоимость источника света будет выше.
Степень защищенности
При выборе ленты следует уделить повышенное вниманию значению IP — классу защиты модели от влияния факторов внешней среды. В маркировке указываются две цифры. Первая означает степень защищенности источника света от проникновения твердых тел. Вторая — уровень защиты от проникновения воды.
Для ориентирования в классах защиты светодиодных лент существует таблица.
Степени защиты от проникновение твердых тел и воды
Подобрать требуемый класс защиты важно, особенно при установке ленты на улице или в помещении с повышенной влажностью. По влагозащищенности ленты бывают трех типов:
По влагозащищенности ленты бывают трех типов:
- Не защищенные от влаги, которые можно монтировать лишь в помещениях, где отсутствует повышенная влажность.
- Влагозащищенные, предназначенные для установки в местах с повышенной влажностью, но без прямого попадания воды на ленту.
- Стойкие к влаге, где резисторы и диоды надежно защищены силиконом, способные функционировать в воде. Такие модели можно использовать для освещения бассейнов или аквариумов.
Влагостойкая диодная лента
Подводя итог сказанному, можно разобраться в обозначениях выпускаемых лент.
Маркировка лент состоит из нескольких параметров. К примеру, обозначение LED-CW-SMD-5050/60 IP68 дает информацию об использовании в конструкции в качестве источника света белых SMD-светодиодов, которые имеют размеры 5 х 5 мм. Причем их размещено 60 штук на 1 м ленты и они имеют класс защищенности IP 68.
Бегущие огни на 12V
Эта схема 12-вольтового освещения очень хорошо известна в сети, потому что она очень проста и понятна. Функциональный генератор является генератором импульсов, а счетчик, считающий импульсы, подает на выходы соответствующие логические уровни. Светодиодный элемент, подключенный к каждому выходу, включается при логической единице и выключается при нуле. Эффект рабочего света создается последовательным мерцанием. Скорость работы» регулируется осциллятором, работа которого контролируется значениями конденсатора C1 и резистора R1.
Яркость светодиодов улучшается за счет увеличения подаваемого тока, но для этого они должны быть подключены через транзисторные контроллеры. Проблема заключается в том, что выходы измерителя не имеют большой нагрузки.
В этой старой схеме приведены советские названия компонентов и микросхем, но сегодня несложно найти их зарубежные аналоги.
Моменты, на которые нужно обратить внимание
Китайские продавцы предлагают ленту в бобинах по 5 м и в маркетинговых целях указывают полное количество светодиодов.
При выборе следует обращать внимание на такие параметры:
- тип установленных светодиодов. Это будет определять уровень освещенности;
- мощность потребления. От нее зависят параметры блока питания;
- количество светодиодов;
- цвет, монохромная или трехцветная лента нужна;
- напряжения питания;
- степень защиты;
- способы монтажа.
Цветовой оттенок и количество цветов
Внимание! Выбирая замену вышедшей из строя ленты, следует обратить внимание на производителя. Заводы выпускают продукцию, имеющую отличные друг от друга оттенки свечения
Цвет зависит от такого параметра, как длина волны, узнать его можно в технических характеристиках изделия.
Светодиодные ленты выпускают следующих цветов:
- холодный белый;
- теплый белый;
- красный;
- зеленый;
- синий;
- желтый;
- RGB, многоцветные.
Приобретает популярность розовый цвет. Производители и продавцы продвигают его продажу, обосновывая полезностью для растений. Обещают, трава, посаженная в аквариум, приобретет пышный вид.
Световой поток
Для светодиодов разного цвета, но одинаковой мощности, генерируемый световой поток будет отличаться. Общие параметры указаны в таблицах характеристик светодиодов. Полный световой поток зависит от мощности светодиодов.
Напряжение питания и мощность
Напряжение питания конкретной модели указывается производителем. Существуют изделия с номиналом:
- +5 В, такое питание применяется в световых приборах, питающихся от разъемов USB компьютеров и их специальных видах, применяемых для отделки элементов одежды. В этом случае используется драйвер преобразующий напряжение батареек 1,5 В в постоянный ток 5 В.
- +12 В, самый распространенный номинал для питания лент. Используются специальные блоки питания – драйвера.
- + 24 В, чаще всего применяется в том случае, когда необходимо резервирование питания при пропадании напряжения. Сила тока будет для одинаковых по мощности отрезков в два раза меньше, аккумулятор будет работать дольше. Другой вариант применения лент с таким питанием используется в случаях больших расстояний от источника питания до ленты. Таким способом снижается падение напряжения, вызванное сопротивлением электропроводки.
- + 36 В. Используется редко. Главная причина в том, что не все производители выпускают продукцию с таким напряжением питания, и найти замену вышедшему из строя блоку питания быстро не удастся. Выгода использования заключается в сниженном токе, который будет потреблять светильник и, соответственно, в применении проводов меньшего сечения.
Энергия, потребляемая лентой должна рассчитываться как произведение количества ампер и напряжения питания. Для измерений используется мультиметр.
Расчет мощности светодиодной ленты можно осуществить, зная ее энергопотребление. Для этого параметр потребления 1 метра умножают на длину применяемого отрезка.
Узнать мощность можно по виду установленных светодиодов. Размеры для разных видов и их параметры приведены ранее.
Степень защиты
Степень защиты обычно указывается в соответствии с международными стандартами, она обязательно указывается производителем на упаковке.
Маркировкой IP 20 обозначаются открытые светодиодные ленты, они применимы для помещений, в которых не требуется влагозащита. Ее можно использовать для подсветки потолков, мебели.
IP 65 – частично влагозащищенное изделие. Подходит для ванных комнат, в рабочих зонах кухни.
IP 68 – лента полностью защищена от влаги. Возможно использование в воде, на глубине до 1 метра. Однако при использовании, например, для подсветки бассейна желательно установить УЗО (устройство защитного отключения) для предотвращения поражения электрическим током.
Определить степень защиты можно по маркировке на упаковке изделия.
Качество сборки
Качество сборки напрямую зависит от производителя. Надежностью отличается продукция фирм OSRAM, Navigator, Feron, Gauss, Cree, Arlight.
Приобретать ленту лучше в местах, где можно посмотреть ее в работе, подержать в руках.
Возможные дефекты:
- некачественная пайка;
- неработающие или мигающие отрезки;
- спайка изделия из нескольких отдельных кусков.
Что потребуется?
Вы можете сделать такую светодиодную ленту самостоятельно, имея небольшие знания по физике. Для изготовления ленты вам необходимо подготовить следующие материалы:
- полоски текстолита (лучше, если он будет фольгированным);
- светодиоды, имеющие рабочее напряжение до 3 вольт;
- резисторы – специальные приспособления, задача которых заключается в ограничении силы тока, проходящего через диоды;
- термоусадочную трубку;
- провода (специалисты уверяют, что можно использовать практически любое сечение);
- скотч;
RGB контроллер.
Помимо вышеперечисленных материалов, вам понадобится сделать полоски из пластиковых бутылок.
Из инструментов вам необходимо подготовить:
- дрель;
- паяльник;
- ножницы;
- шуруповерт;
- строительный фен.
Последнюю можно заменить обычной зажигалкой, она нужна для нагрева термоусадочной трубки.
Несколько слов о RGB-вариантах
Наконец стоит рассказать о самых дорогих изделиях типа SMD 3528 и SMD 5050 — лентах формата RGB. Каждый светодиод здесь представляет собой соединение трёх диодов разных цветов. А с помощью их комбинаций можно получить внушительный набор цветов. Однако яркость светового потока RGB-ленты, при условии, если все другие параметры совпадают с однотонной, всегда меньше.
Для корректной работы ленточной подсветки формата RGB требуется специальный контроллер. Он позволит выбрать цвет освещения, а также выставить различные режимы («бегущая дорожка», «мерцание» и т. п.). Здесь тоже можно делать расчет мощности при помощи данных, представленных выше. Только в этом случае придётся приобретать не блок питания, а контроллер с соответствующими характеристиками.
И ещё один нюанс: практически все RGB-контроллеры делаются с расчетом на устройства длиной до 15 метров. Если длина превышает эту цифру, то дополнительно понадобится приобретать RGB-усилитель.
Напоследок добавим, что сегодня встречаются разновидности техники с применением светодиодов (хотя они и не так распространены), которые питаются прямо от стандартной розетки. И для них расчет мощности – излишняя процедура. Эти изделия специально созданы прямого включения.
Итак, светодиодная лента – это очень полезный товар, который способен экономно решить множество задач. Однако для установки подобного освещения в большинстве случаев необходима некоторая смекалистость и «рукастость».
Потребление светодиода ватт. Как узнать мощность светодиодной ленты
Для организации наружного и внутреннего освещения, особенно для создания разнообразных локальных подсветок интерьерных зон, все чаще прибегают к использованию светодиодных лент .
Светодиодные ленты универсальны, по сравнению со светильниками они недороги, по сравнению с люминесцентными лампами — весьма энергетически экономичны, к тому же их очень несложно монтировать, – все это объясняет растущую популярность светодиодных лент у самого широкого круга потребителей.
В связи с актуальностью данной темы давайте поговорим о параметрах светодиодных лент, о том как узнать и рассчитать мощность ленты и на что стоит ориентироваться при выборе светодиодной ленты для своих нужд.
Типичная светодиодная лента — это своеобразная гибкая печатная плата со смонтированными на ней в определенном порядке SMD-светодиодами с одной стороны, и с проводящими дорожками с обратной стороны. Данные ленты выпускаются на постоянное напряжение 5, 12, 24 или 36 вольт. Класс защиты ленты может быть от IP20 (самая открытая и незащищенная) до IP68 (полностью водонепроницаемая, облаченная в силиконовую трубку).
Наиболее популярные SMD светодиоды, применяемые на таких лентах: SMD3528, SMD5050, SMD5630 и SMD5730. Цифры в маркировке светодиода обозначают габаритные размеры светодиодов в миллиметрах, например светодиод SMD5630 имеет длину 5,6 мм и ширину 3,0 мм.
Сами же светодиодные ленты на бобинах имеют того рода маркировку: 24W 12V 2A – это характерные параметры, например, 5 метров ленты с потреблением 4,8 Вт на метр, это может быть лента с 60 светодиодами SMD3528 на каждый метр. Более детально о типах светодиодов расскажем далее.
Вот мощности наиболее популярных светодиодов, которые встречаются на лентах:
SMD3528 – 0,11 Вт;
SMD5050 – 0,3 Вт;
SMD5630 – 0,5 Вт;
SMD5730 – 0,5 Вт.
Самый маленький из перечисленных SMD-светодиодов используемых в изготовлении лент — это SMD3528 , имеющий габариты 3,5 на 2,8 мм и номинальную мощность 0,1 Вт. Это однокристальный светодиод. Ленты, собранные из данных диодов, отличаются дешевизной и особой универсальностью: обычно напряжение питания ленты составляет 12 В. Такие ленты популярны в декоративном оформлении потолков и различных интерьерных ниш.
Одиночная цепь на ленте содержит три светодиода SMD3528 и один токоограничительный резистор. Таких параллельно соединенных цепей на ленте много, их можно отрезать столько, сколько нужно. Из-за наличия токоограничительного резистора на один светодиод ленты приходится уже в среднем не 0,1 Вт, а 0,08 Вт при напряжении питания 12 В.
Ленты выпускаются с разной плотностью светодиодов на метровый отрезок ленты, обычно кратно 30 или 60: 30, 60, 120, 180 и 240 светодиодов на метр. Таким образом мощность отрезка ленты определенной длины можно узнать просто сосчитав светодиоды на отрезке. Причем отрезать ленту следует строго по специальным меткам, нанесенным на лицевую сторону ленты.
Один метр ленты с 60 светодиодами SMD3528 на метр будет иметь мощность 4,8 Вт; соответственно 120 светодиодов на метр — 9,6 Вт; 180 — 14,4 Вт: 240 — 19,2 Вт на метр. Если нужно меньше или больше — отрезается кусок по отрезным меткам и тогда мощность изменится пропорционально: пол метра — 2,4 Вт, полтора метра — 7,2 Вт (60 светодиодов на метр) и т. д.
Ленты на светодиодах SMD5050 втрое мощнее лент на диодах SMD3528, ведь в одном SMD-элементе здесь содержится три светоизлучающих кристалла таких как в одном SMD3528. Данные ленты хорошо подходят для построения систем подсветки рабочих столов, потолков и дверных проемов, также популярен данный типоразмер в подсветке автомобильных салонов.
Примечательно, что светодиодные ленты с диодами типоразмера SMD5050 бывают и трехцветными. Здесь 1 метр с 30 светодиодами на метр будет потреблять 7,2 Вт, а с 60 и 120 светодиодами на метр — соответственно 14,4 и 28,8 Вт. Отрезок в полметра — 3,6 Вт.
Очевидно, мощность пропорциональна длине. Отрезать следует только по отметкам, иначе одна из параллельных цепочек с резистором будет нарушена и у вас останутся неиспользуемые светодиоды на ленте. Чем выше напряжение питания ленты (по документации) — тем длиннее единичная цепочка светодиодов которую нельзя нарушать отрезая.
Далее по размеру идут SMD5730 и SMD5630 , каждый светодиод на 0,5 Вт. Из лент на данных светодиодах можно строить полноценное освещение. 30 светодиодов на метр такой ленты будут потреблять 15 Вт, а 60 на метр — все 30 Вт. Если нужно 3 метра ленты с диодами SMD5630 с плотностью диодов 60 элементов на метр — потребуется стабилизированный блок питания на 90 Вт.
Сфера применения LED-лент
Разнообразные варианты применения можно разделить на несколько групп:
- контурная подсветка фасадов и архитектурных элементов зданий.
- в качестве основного освещения помещений;
- эффектный осветительный элемент интерьера в дизайнерских проектах;
- как подсветка над рабочими зонами;
- источник местного освещения в витринах и на стеллажах;
- подсветка автомобилей, выполняющая декоративную функцию;
- практичная подсветка помещений в дежурном и аварийном режиме.
На основании четких требований к изделию и определенности условий применения можно будет сделать выбор, близкий к оптимальному.

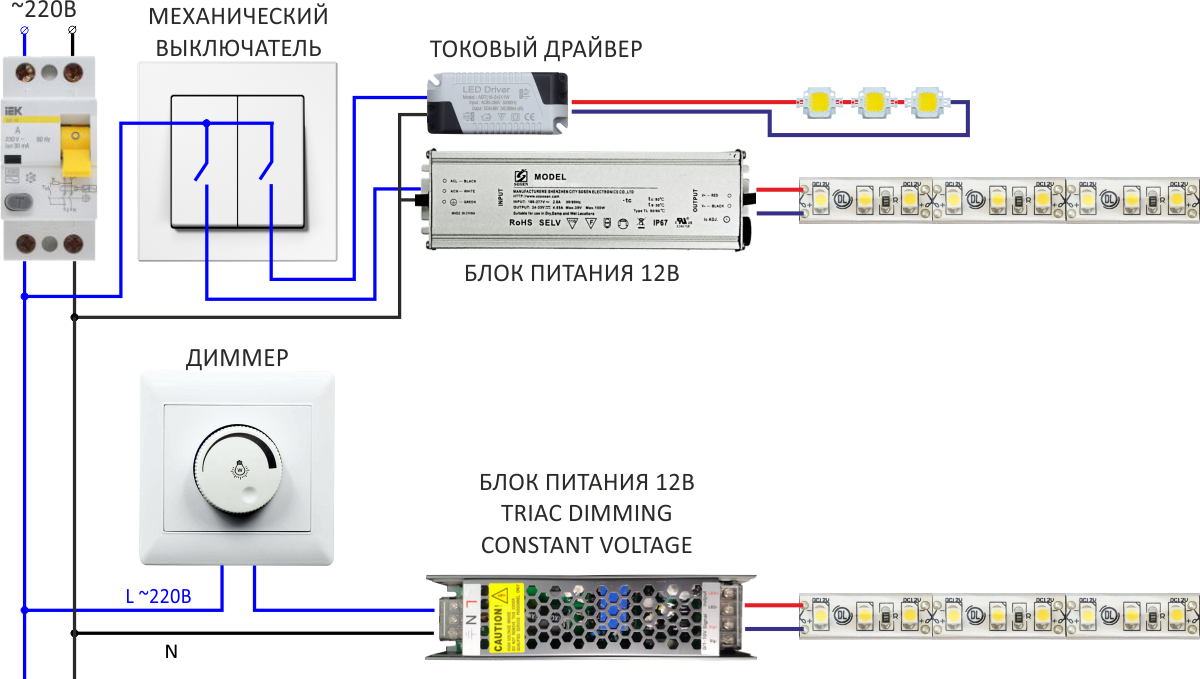

Драйверы и блоки от компьютера — можно или нет
Давайте рассмотрим подробнее вопрос какие блоки питания бывают и где лучше использовать те или иные БП. Ведь для подключения светодиодной подсветки в спальне, на улице или в бассейне, применяются совершенно разные экземпляры.
При этом не путайте блоки питания и драйверы. Это совершенно разные устройства и выполняют они разные задачи.
Подключив светодиодную ленту от драйвера, можно запросто ее спалить и вывести из строя. Почему так происходит, объясняется в отдельной статье.
Еще часто задаются вопросом, а можно ли вместо стандартного магазинного блока, использовать блоки питания от компьютера?
Если у него характеристики совпадают с характеристиками led ленты — есть постоянное стабилизированное напряжение 12В + достаточная мощность, то подключайте.
Все будет светиться и работать исправно. Однако для качественно подсветки, лучше подбирать специализированные виды. Давайте к ним и перейдем.
Устройство и назначение
Адресная светодиодная лента – это лента с RGB-светодиодами со встроенными чипами, для индивидуального управления параметрами свечения, что вы видите на фото ниже.
А на следующей иллюстрации вы видите, как светит обычная RGB-лента.
Если в RGB-ленте контроллер управлял цветом всей линии, которая к нему подключена, то главное отличие адресных лент это то, что цвет и интенсивность свечения каждого из светодиодов в ней настраивается индивидуально (отдельно для каждого).
Где используется такой функционал? На самом деле сферы применения практически бесконечны:
- индивидуальное управление каждым светодиодом позволяет создавать большие LED-экраны, например, для рекламных щитов;
- получения полноценных цветовых модулей для архитектурной подсветки;
- оформление витрин, подсветка аквариумов и бассейнов.
- создание динамического фона для телевизоров и мониторов (как Ambilight в продукции Philips) и т.п.;
- Создание цветомузыки, совмещенной с подсветкой на потолок комнаты или в салоне автомобиля.
Так как адресные ленты позволяют создать любые световые эффекты и управлять каждым светодиодом отдельно, их иногда называют «умными».
Как подключить ленту 12В/24В к блоку питания
Есть несколько обстоятельств отсутствия свечения, неравномерного свечения ленты либо вообщем выхода светодиодной подсветки из строя. И основная причина — это неверное подключение и установка ленты с ошибками. В нашей статье разглядим, как верно подключить ленту 12В либо 24В к блоку питания (подробнее о блоках питания читайте тут).
Внимание! Подключение светодиодных лент к блоку питания нужно проводить при выключенном напряжении сети 220В
Определяем полярность контактов
Для начала узнайте питающее напряжение светодиодной ленты. На всем протяжении ленты указывается её питающее напряжение (12В либо 24В), также обозначается полярность контактов.
Для одноцветной (монохромной) ленты, обычно, красный цвет — это «+» (положительный контакт), черный — это «-» (отрицательный контакт).
Но встречаются и ленты с другими цветовыми выходами, где белоснежный провод «+», белоснежный провод с дополнительными штрихами — это «-».
Нужно держать в голове, что для наилучшего осознания полярности контактов ленты, лучше уделять свое внимание на то, как полярность указана на самой ленте. Другими словами, проверить на ленте обозначение «+» и «-»
Что проверяем перед подключением ленты
Перед подключением светодиодной ленты нужно убедиться в корректности выбора блока питания. Для этого нужно верно высчитать потребляемую мощность блока питания. Про выбор блока питания тщательно описано в нашей статье тут.
Также нужно проверить соответствие напряжения питания светодиодной ленты и блока питания. Для светодиодных лент с напряжением питания 12В нужен блок питания с выходным напряжением 12В. Для светодиодных лент с напряжением 24В предусматривается подключение к блокам питания 24В, соответственно.

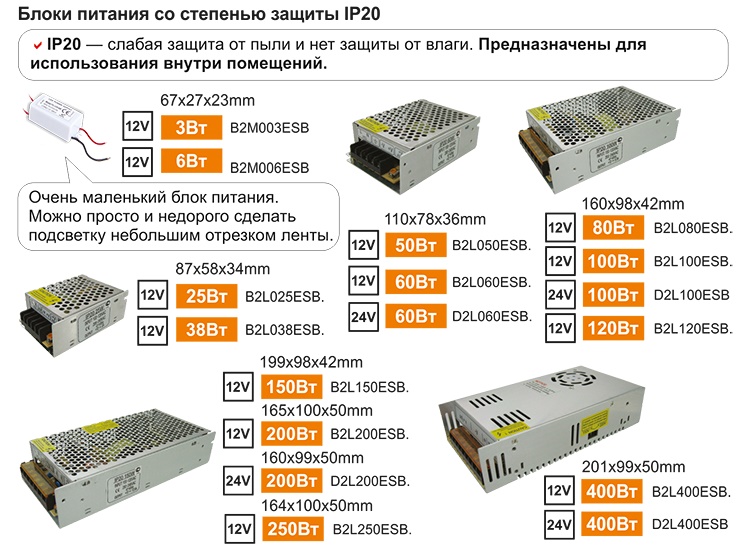

Подсказка: На корпусе блоков питания IP20 имеется маркировка подключения контактов.
Полярность подключения
При подключении светодиодной ленты нужно соблюдать полярность подключения. «V+» предназначен для подключения положительного контакта ленты «+», «V-» – для подключения отрицательного контакта ленты «-».
Блоки питания, имеющие огромную мощность, обустроены несколькими выходными контактами: V+, V+ и V-, V-. Это нужно, для равномерного рассредотачивания подключения светодиодных лент.
Подключение светодиодной ленты длиной 5 м
При подключении светодиодных лент длиной 5 м, с большой мощностью, предусматривается подключение в центральной части светодиодной ленты.
Это нужно для равномерного рассредотачивания напряжения питания.
Заземление
Также блоки большой мощности нужно подключать к системе электрозаземления. Для этого на панели контактов блока питания есть контакт для подключения заземления.
Подключение блока питания к сети 220В
После подключения светодиодной ленты делается подключение блока питания к электросети 220В.
Подключение блока питания к электросети 220В делается с соблюдением техники безопасности — при отключенном напряжении сети.

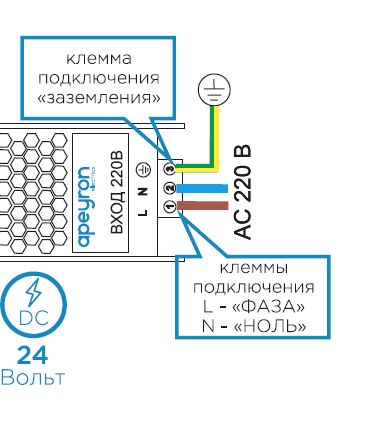

Входные контакты для подключения проводов 220В обозначаются «L» и «N».
Также не забудьте произвести подключение провода заземления на клемму заземления, если она предусмотрена устройством.
Подключение с внедрением коннектора
На корпусе блоков питания со степенью защиты IP65/IP67 имеется маркировка сторон подключения, также предусмотрены цветовые обозначения проводов. Подробнее о блоках питания и их выборе — читаем в статье тут.
Сторона входного напряжения 220В обозначается как АС (АСL и АСN) и маркируется синим и карим. Сторона выходного напряжения DC обозначается как «DC + » и «DC — », маркировка проводов красноватая и темная, соответственно.
Подключение таких блоков делается с помощью электроклемм либо электроколодок.
Для наилучшего соблюдения степени пылевлагозащиты IP65/67 нужно произвести дополнительную влагоизоляцию (герметизацию) мест электросоединений с помощью силиконового герметика.
- К выходным контактам DC («DC+» и «DC-»), красный и черный провода, подключаем контакты светодиодной ленты «+» и «-».
- Подключение блока питания делается при выключенном напряжении электросети 220В.
- Со стороны входного напряжения AC (ACL и ACN) подключаем провода напряжения питания 220В.
Проверка перед включением
Перед включением светодиодной ленты, присоединенной к блоку питания, рекомендуется оглядеть собранную электросхему для проверки соблюдения полярности подключения, также убедиться в отсутствии замыкания проводов и некачественно смонтированных контактов.
Как узнать мощность светодиодной ленты
Для организации наружного и внутреннего освещения, особенно для создания разнообразных локальных подсветок интерьерных зон, все чаще прибегают к использованию светодиодных лент.
Светодиодные ленты универсальны, по сравнению со светильниками они недороги, по сравнению с люминесцентными лампами — весьма энергетически экономичны, к тому же их очень несложно монтировать, — все это объясняет растущую популярность светодиодных лент у самого широкого круга потребителей.
В связи с актуальностью данной темы давайте поговорим о параметрах светодиодных лент, о том как узнать и рассчитать мощность ленты и на что стоит ориентироваться при выборе светодиодной ленты для своих нужд.
Типичная светодиодная лента — это своеобразная гибкая печатная плата со смонтированными на ней в определенном порядке SMD-светодиодами с одной стороны, и с проводящими дорожками с обратной стороны. Данные ленты выпускаются на постоянное напряжение 5, 12, 24 или 36 вольт. Класс защиты ленты может быть от IP20 (самая открытая и незащищенная) до IP68 (полностью водонепроницаемая, облаченная в силиконовую трубку).
Наиболее популярные SMD светодиоды, применяемые на таких лентах: SMD3528, SMD5050, SMD5630 и SMD5730. Цифры в маркировке светодиода обозначают габаритные размеры светодиодов в миллиметрах, например светодиод SMD5630 имеет длину 5,6 мм и ширину 3,0 мм.
Сами же светодиодные ленты на бобинах имеют того рода маркировку: 24W 12V 2A – это характерные параметры, например, 5 метров ленты с потреблением 4,8 Вт на метр, это может быть лента с 60 светодиодами SMD3528 на каждый метр. Более детально о типах светодиодов расскажем далее.
Вот мощности наиболее популярных светодиодов, которые встречаются на лентах:
SMD3528 – 0,11 Вт;
Самый маленький из перечисленных SMD-светодиодов используемых в изготовлении лент — это SMD3528, имеющий габариты 3,5 на 2,8 мм и номинальную мощность 0,1 Вт. Это однокристальный светодиод. Ленты, собранные из данных диодов, отличаются дешевизной и особой универсальностью: обычно напряжение питания ленты составляет 12 В. Такие ленты популярны в декоративном оформлении потолков и различных интерьерных ниш.
Одиночная цепь на ленте содержит три светодиода SMD3528 и один токоограничительный резистор. Таких параллельно соединенных цепей на ленте много, их можно отрезать столько, сколько нужно. Из-за наличия токоограничительного резистора на один светодиод ленты приходится уже в среднем не 0,1 Вт, а 0,08 Вт при напряжении питания 12 В.
Ленты выпускаются с разной плотностью светодиодов на метровый отрезок ленты, обычно кратно 30 или 60: 30, 60, 120, 180 и 240 светодиодов на метр. Таким образом мощность отрезка ленты определенной длины можно узнать просто сосчитав светодиоды на отрезке. Причем отрезать ленту следует строго по специальным меткам, нанесенным на лицевую сторону ленты.
Один метр ленты с 60 светодиодами SMD3528 на метр будет иметь мощность 4,8 Вт; соответственно 120 светодиодов на метр — 9,6 Вт; 180 — 14,4 Вт: 240 — 19,2 Вт на метр. Если нужно меньше или больше — отрезается кусок по отрезным меткам и тогда мощность изменится пропорционально: пол метра — 2,4 Вт, полтора метра — 7,2 Вт (60 светодиодов на метр) и т. д.
Ленты на светодиодах SMD5050 втрое мощнее лент на диодах SMD3528, ведь в одном SMD-элементе здесь содержится три светоизлучающих кристалла таких как в одном SMD3528. Данные ленты хорошо подходят для построения систем подсветки рабочих столов, потолков и дверных проемов, также популярен данный типоразмер в подсветке автомобильных салонов.
Примечательно, что светодиодные ленты с диодами типоразмера SMD5050 бывают и трехцветными. Здесь 1 метр с 30 светодиодами на метр будет потреблять 7,2 Вт, а с 60 и 120 светодиодами на метр — соответственно 14,4 и 28,8 Вт. Отрезок в полметра — 3,6 Вт.
Очевидно, мощность пропорциональна длине. Отрезать следует только по отметкам, иначе одна из параллельных цепочек с резистором будет нарушена и у вас останутся неиспользуемые светодиоды на ленте. Чем выше напряжение питания ленты (по документации) — тем длиннее единичная цепочка светодиодов которую нельзя нарушать отрезая.
Далее по размеру идут SMD5730 и SMD5630, каждый светодиод на 0,5 Вт. Из лент на данных светодиодах можно строить полноценное освещение. 30 светодиодов на метр такой ленты будут потреблять 15 Вт, а 60 на метр — все 30 Вт. Если нужно 3 метра ленты с диодами SMD5630 с плотностью диодов 60 элементов на метр — потребуется стабилизированный блок питания на 90 Вт.
Источник
