Проект и схема разводки электропроводки
Чтобы выполненная электропроводка в доме своими руками была грамотной, удобной и долго прослужила без вмешательства или переделок, нужно сделать проект и продумать все нюансы. Схема системы начинается с конца – сколько светильников будет в каждой комнате, какое количество розеток нужно разместить на стенах, какая нагрузка будет на каждую из них.
Проект электропроводки может быть схематичным, нарисованным от руки. Главное – понимать, где и сколько электрических элементов должно быть.
Сколько фаз
Существует два вида напряжения, которые могут подаваться к частному дому – двухфазное на 220В при максимальном расходе энергопотребления 10-12 кВт, и трехфазное 380В при максимальном расходе 15 кВт. Второй вариант требуется в редких случаях, когда предполагается подключение мощного оборудования. Тогда требования к монтажу и эксплуатации будут более жесткими, ведь при наличии такого подключения вероятность опасности повышается.
Подключение к трехфазной сети предполагает установку особого щитка, способного провести и распределить такую нагрузку
Способы соединения проводов
Прежде чем приступать ко всем монтажным работам, необходимо понять, как соединять между собой провода. Делать это придется обязательно, соединение выполняется в распределительных коробках. Есть несколько простых способов их соединения:
- метод скрутки – два провода зачищаются на 4-5 см, скручиваются между собой и накрываются пластиковым колпачком, что обеспечивает безопасность и дополнительный зажим;
- соединение пайкой с использованием паяльника и оловянно-свинцового припоя – более надежный метод;
- клеммные колодки дают возможность соединить провода разных металлов – меди и алюминия;
- один из самых быстрых способов соединения – пружинные клеммы – позволяет связать между собой одножильные и многожильные провода разного сечения.
При монтаже электропроводки можно использовать несколько разных видов соединения проводов.
Где установить щиток
Нормативов по установлению щитка в строго определенном месте не существует. Часто его монтируют в подсобных помещениях недалеко от выхода, чтобы можно было удобно выполнять коммутацию. Стоит учесть несколько факторов:
- Помещение, в котором будет установлен щиток, должно быть сухим и пожаробезопасным. Поэтому, к примеру, в котельной располагать его нельзя. А также там, где находятся газовые баллоны или другие легковоспламеняющиеся предметы.
- Доступ к щитку нужен постоянно – поэтому кладовая или складское помещение также не лучший вариант.
- Можно просто повесить щиток на стену, но лучше сделать для него специальную нишу.
- Для больших помещений или групп зданий – дом, баня, гараж, хозблок – лучше использовать несколько электрических щитков.
Современный щиток представляет собой небольшую компактную коробку, которую можно расположить в любой части дома.
Внутри щитка располагается счетчик и УЗО, от него выходят несколько распределительных коробок
Поэтому при установке важно правильно рассчитать мощности и дальнейшие коммуникации
Разбивка потребителей на группы
Потребители – это все электрические элементы, которые будут установлены в доме – лампы, розетки, выключатели и т.д. Их разбивают на группы для распределения нагрузки в системе. Количество элементов в каждой группе зависит от толщины кабеля. Осветительные приборы “сажают” на одну или две ветки в зависимости от конфигурации и размеров дома.
Для каждой группы потребителей должно быть установлено индивидуальное УЗО.
После этого происходит разбивка на группы розеток. Желательно, чтобы на одной ветке было не более 5 розеток. Если конкретная розетка предполагается для мощного прибора – кондиционера или стиральной машины, лучше подвести к ней отдельную линию. Например, на кухню может быть заведено 3-4 группы, поскольку здесь наибольшее количество электроприборов.
Вопрос: Сколько линий нужно проводить для комнаты?
Ответ: Для комнат достаточно двух отдельных линий: на розетки одна, на осветительные приборы другая. Если предполагается установка кондиционера, для него лучше вывести отдельную линию.
Разбивка на группы делается в процессе прорисовки схемы электропроводки и дает возможность просчитать, сколько автоматически УЗО будет установлено.
Схема распределительного щита частного дома на 380 В
В современном мире жизнь без электричества практически невозможна: мы готовим на электроприборах, смотрим телевизор, стираем вещи, работаем на компьютере.
Электричество для нас – это привычная и необходимая вещь, без которой невозможно прожить.
Но, говоря об электричестве, не каждый человек сумеет точно ответить на вопрос: с чего оно начинается? Электричество любого сооружения – небоскреба, мегаполиса или маленького частного домика – начинается с электрического щита.
Совет
Электрический щит – это местонахождения всех устройств, позволяющих распределять и производить учет электроэнергии, а также устройств, осуществляющих защиту электросети.
Различают следующие типы электрических щитов:
- вводно-распределительное устройство,
- главный распределительный щит,
- щит освещения, щит учета, щит вентиляции и т.д.
Схема 1. Краткая схема распределительного щита частного дома на 380В. (Подходит для стадии строительства, вернее для стройплощадки)
Схема 2. Полная схема распределительного щита частного дома на 380В
Электропитание любого частного дома происходит за счет воздушной линии электропередач или за счет силовых кабелей, соединенных с вводно-распределительными устройствами.
При грамотной прокладке электропроводки в частном доме после вводно-распределительного щита необходимо устанавливать дополнительные распределительные щиты (РЩ первого этажа, РЩ второго этажа). В них потребности в электричестве распределяются на группы – освещение, розетки и т.п.
Распределительный щит – важное и необходимое устройство. Однако прежде, чем его устанавливать, нужно знать, что:. Однако прежде, чем его устанавливать, нужно знать, что:
Однако прежде, чем его устанавливать, нужно знать, что:
- распределительный щит нужно распологать только там, где к нему имеется свободный доступ,
- распределительный щит следует подбирать по типу помещения, т.е. учитывать его конструктивное исполнение (РЩ для влажных или пыльных помещений),
- распределительный щит должен соответствовать особенностям электропроводки частного дома.
Основные факторы, которые необходимо учесть:
Тип электропроводки
Если в вашем доме скрытая электропроводка, выбирайте внутренние щиты, устанавливаемые в специальную нишу в стене. Основное преимущество такого щитка – эстетичный внешний вид.
Если в доме электропроводка открыта, то идеальный вариант для нее – накладной электрический щит. Достоинство такого вида щита – это то, что он легко крепится на стене.
Полная потребляемая мощность. Мощность отдельной групповой линии
Обычно при подключении группы освещения комнат, санузла и коридора в частном доме используют автоматические выключатели до 10 А, для защиты розеточных групп – до 16 А.
Номинальный ток данного выключателя не должен превышать максимального тока проводника. Это стоит учитывать при выборе аппарат защиты для подключения более мощных потребителей.
Будьте внимательны, ибо от правильности выбора устройства защиты электросети зависит безопасность вашей жизни.
Основные виды монтажа электропроводки
Монтаж электрических проводов и кабелей в квартире или в частном доме можно выполнять разными способами.
Виды электропроводки:
- Открытый. Применяется в случае невозможности использования скрытой проводки. Такую проводку еще можно встретить в старых помещениях квартир и домов. В настоящее время, данный тип монтажа используется только в качестве ретро проводки в частных домах.
- Скрытый. В этом случае, укладка проводов производится в стены. Данный вариант наиболее распространен в большинстве помещений.
- Комбинированный. Данный способ предусматривает укладку проводов в специальные рукава, короба или каналы, закрепляемые на поверхностях стен. Больше всего этот тип прокладки подходит для административных и офисных помещений, позволяя в короткие сроки обеспечить электропитание.
Таким образом, для квартир и домов, чаще всего используется скрытая проводка, которую необходимо рассмотреть более подробно.
В панельных домах
При наличии кирпичных стен, под укладку проводки могут делаться штробы, или же она укладывается поверх стены и скрывается под слоем цементно-песчаного штукатурного раствора.
Соединение между собой элементов цепи
Правильное составление схемы электропроводки в квартире во многом зависит от основных знаний электротехники. Без определенного минимума, не рекомендуется заниматься этой достаточно сложной работой. Наиболее оптимальным вариантом считается составление монтажной схемы электриком-профессионалом. Помимо составления детального плана, электрик может по ходу дела устранить выявленные неисправности или заменить изношенную электропроводку.

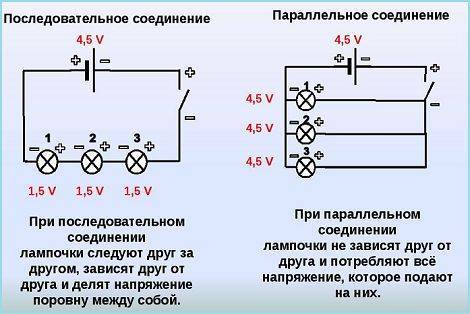

Перед тем как проектировать и составлять схему электрических сетей для квартиры, необходимо выяснить, какие способы соединений применяются. Все элементы могут соединяться между собой различными способами:
- Последовательное соединение. В этой схеме каждый элемент следует за предыдущим, здесь нет стыков в виде отдельных узлов. В качестве примера можно привести елочную гирлянду, где на одном проводе последовательно расположены все осветительные устройства. Однако, если в цепи поврежден хотя-бы один элемент, то все остальные лампочки также перестанут работать. Эту особенность нужно обязательно учитывать при составлении схемы.
- Параллельное подключение. В данном случае элементы не соединяются между собой, а группируются в отдельные узлы. При выходе из строя любого из потребителей, электрическая цепь будет и дальше функционировать, обеспечивая током другие элементы системы.
- Смешанный способ подключения. На одном и том же участке цепи одновременно используется параллельное и последовательное соединение.
Типовые схемы
Принципиальная и монтажная схемы электропроводки 2-х комнатной квартиры
При монтаже электролинии руководствуются типовой схемой для квартиры с одной и двумя комнатами.
План обустройства электрики в однокомнатной квартире предусматривает разделение сети на две группы. В первую включаются приборы ванной и кухни, во вторую – жилого помещения и прихожей. Нагрузка разделяется на две высокомощные сети. Если одна выходит из строя, вторая работает в нормальном режиме.
Схемы, отражающие систему электроснабжения двухкомнатной квартиры, предусматривают электрический щиток рядом с дверью. Проводку делят на группы потребителей с отдельным автоматом. Аналогичным образом запитывается частный панельный дом или двухуровневый дюплекс.
Составляем план разводки
После того как будет определен дизайн помещения, с расстановкой мебели, техники и сопутствующих электротехнических элементов, необходимо приступать к составлению плана разводки. Разумеется, составить такой план можно и без дизайна помещения, но полноценный план помещения как и план разводки позволит максимально эффективно использовать установленные электроустановочные изделия. План разводки можно выполнить двумя способами:
- с помощью специализированного программного обеспечения;
- с использованием чертёжной графики или простыми словами, нанести план на бумагу.
Каждый из этих способов имеется ряд преимуществ и недостатков. Более подробно мы рассмотрим их в соответствующих главах статьи.
Что означает 380 вольт в доме
В линиях до 1000 вольт используют нейтраль или нулевой провод, который помогает применять трехфазную систему для запитывания агрегатов фазным или линейным напряжением. В уличной ЛЭП обычно присутствует вольтаж на уровне 0,4кВ (сети на 220В и 380В соответственно 0,22кВ и 0,38кВ).
Распределение сетевых проводов в населенных пунктах:
- 0,4кВ — наиболее низкий вольтаж, подается в сеть местного масштаба через понижающие ТП (трансформаторные подстанции);
- магистральные линии характеризуются напряжением 500В, 220В;
- к местной подстанции идет магистраль на 6кВ или 10кВ, а для подключения потребителей выходит на 0,4кВ;
- выходящая линия на поселок всегда имеет четыре жилы (три фазы и ноль);
- в любой сети на 380В нормативами предусмотрен еще провод защитного заземления (PE), поэтому фактически линия может быть с пятью жилами;
- если от трансформатора проводят на улицы по одному фазному кабелю с нолем, то говорят об однофазной сети;
- если на улице проводят три фазы и ноль, получают трехфазную сеть;
- напряжение между любыми фазами показывает значение 380В, а между нолем и фазой — 220В.
Сколько у вас вольт в доме?
220 27.86%
380 48.57%
220, но планирую подключить 380 23.57%
Проголосовало: 140
Соединение в распредкоробках
Когда прокинуты все трассы, подходит очередь к соединению проводов в распаечных коробках.
Так как по ПУЭ в распредкоробки должен быть доступ, не рекомендуется делать их на потолке. Также не красиво в современном ремонте смотрятся коробки вмурованные заподлицо со стенами.
Поэтому лучший вариант – применение специальных углубленных подрозетников, в которых производится вся коммутация. Большинство электриков использует обычные подрозетники глубиной 45мм.
Отдельные монтажники выбирают варианты поглубже – 60мм.
Однако есть еще более широкие экземпляры, например у фирмы Kaiser. Называются они – монтажная коробка для электроники Kaiser 1068-02.
Зачастую, чтобы оставить достаточный запас провода, даже в обычном углубленном подрозетнике не хватает места. А эта коробка прекрасно вмещает в себя все провода, плюс соединительные клеммы.
Вся коммутация в них производится в верхней части. Потом все это дело зашпаклевывается и остается обычный подрозетник.
Для последующего доступа к соединениям вам достаточно снять электроустановочное оборудование (розетку, выключатель), достать заглушку, вытащить запас провода и провести любые манипуляции с жилами.
Если у вас не одинарный блок, а двойной или тройной, то и здесь можно применить углубленные варианты до 60мм.
Внутренние перемычки в таких блоках могут демонтироваться. За счет этого запас провода, который остается в такой коробке, иногда доходит до 30см.
Коммутацию проводов внутри можно производить несколькими способами:
пайка
сварка с предварительной скруткой
Подробнее
опрессовка
зажим Wago
В розеточных линиях при этом не рекомендуется использовать шлейфование. Также все розеточные линии закольцовываются. То есть, из первой розетки протягивается дополнительный провод в самую последнюю.
В случае повреждения одного из питающих проводов, у вас будет возможность добраться к соединениям и откинуть закороченный кабель. Тем самым восстановив всю электропроводку с резервного, без капитальных затрат и нового штробления.
Типовые схемы проводки
Эффективность действий в той или иной области зависит от уровня профессионализма, наличия определенных базовых знаний/навыков. Если, к примеру, человек является электриком, то составление схемы, ее практическая реализация не составит для него большого труда. Когда таких познаний нет, равно, как и желания выкладывать деньги за работу профессиональных проектировщиков, можно и нужно использовать типовые схемы проводки. Это своего рода эталонное решение, в котором учтены действующие перспективные нормы и от которого следует отталкиваться, проектируя индивидуальные решения.
Ориентиром может служить следующее наглядное типовое решение проводки в квартире панельного или кирпичного многоэтажного дома (также можно использовать в частной застройке):
Как можно видеть, все точки потребления в квартире разбиты на несколько групп. К каждой группе от вводного автомата и УЗО подводится питающий кабель с разным сечением (цифра в оранжевом квадратике). Кроме того, на каждое ответвление электропроводки предусмотрено подключение собственных элементов защиты, каждый из которых имеет разный номинал тока (зеленый прямоугольник).
Разбивка на группы питания является очевидной современной тенденцией. Она происходит в соответствии с суммарной мощностью потребителей. Номинальные значения тока для каждой из веток указаны, опираясь на технические характеристики современной быт техники и перспективу расширения ее парка.
Расчёт сечения кабеля
Этот расчёт важнейший в общем расчёт электропроводки квартиры. От него будет зависеть безаварийная и стабильная работа электропроводки, а также её безопасность для окружающих.
Расчёт сечения кабеля проводится по мощности планируемых к подключению электроприборов и длине электрических линий. Второй расчёт называется расчётом потерь, и он не актуален для проводки квартиры.
Сечение кабеля рассчитываем по мощности на основе простых законов физики из курса средней школы и таблиц ПУЭ.
Напомню, ПУЭ это «Правила Устройства Электроустановок» — базовый нормативный закон электрика. Скачать его можно тут и тут.
Простейший расчёт по мощности проводим на основе закона Ома: Электрическая мощность сети прямо пропорциональна силу тока и напряжению в сети. Нам нужно рассчитать не мощность, а силу тока, поэтому нам актуальна такая версия закона: сила тока в электрической цепи прямо пропорциональная мощности, и обратно пропорциональна напряжению в цепи.
Математическая формула расчёта выглядит так:
P=U×I
Для этой формулы у нас точно известно напряжения в цепи (U). Бытовое напряжение в квартире равно 220-230 Вольт.
Мощность для формулы (P) нам нужно посчитать самостоятельно, сложив потребляемые мощности всех бытовых приборов, которые будут включены в эту электрическую цепь.
Взять мощность бытовых приборов можно из их паспорта, описании в магазине или запросив в Интернет поиск «мощности бытовых приборов». Вы легко найдете таблицу основных бытовых приборов используемых в квартире.
Имея суммарную мощность и напряжение цепи, мы легко посчитаем максимальную силу тока (I) этой цепи. Например, вы делаете новую розетку для электрической плиты. Пусть по паспорту её максимальная мощность будет 5100 Вт. Напряжение мы знаем оно 220 Вольт. Простым делением получаем, что максимальная сила тока этой цепи будет 23,18 А. Округляем в большую сторону, получаем, что сила тока этой цепи, с максимальной нагрузкой, будет 24 Ампера.
Имя это значения, мы легко рассчитаем сечение необходимого кабеля, воспользовавшись таблицам 3 из ПУЭ. Не буду приводить все таблицы ПУЭ, покажу сводный вариант расчёта:
Как видите по таблице, вы легко по силе тока определите сечение необходимого кабеля. Более того вы можете это сделать даже по расчётной мощности включаемый приборов.
Способы прокладки электропроводки
Способов прокладки электропроводки в помещении всего два: открытый и закрытый. При их выборе надо знать особенности каждого, а также преимущества и недостатки.
Когда закончится прокладывание скрытой проводки, после к ней нет доступа. Она может быть под слоем штукатурки или любыми другими материалами отделки стены и потолка, чаще всего под гипсокартонными листами. Основным ее преимуществом является то, что она невидима и не портит интерьер. Недостаток – это невозможность доступа, а также трудоемкость подготовки и монтажа.
Открытую проводку можно прокладывать на поверхности стены и потолка. К ней всегда есть доступ. Обычно она находится в пластиковых коробах, не поддерживающих горение. Здесь преимущества следующие: возможность проведения ремонта и замены, нет необходимости в штроблении стен и последующей их заделке. На рисунке ниже изображена открытая электропроводка в деревянном доме, где кабели проложены в трубах, выходящих из распределительного щитка.
Открытая электропроводка в деревянном доме
Неудобством ремонта скрытой проводки можно пренебречь, если ее правильно подобрать и смонтировать, после чего она сможет служить не один десяток лет. Кроме того, в бетонных стенах есть ниши для ее прокладки, через которые можно произвести замену, если они не забиты мусором.
Способ прокладки является грязным и трудоемким из-за необходимости нарезки в стенах и потолке штроб, а также демонтажа напольного покрытия. Поэтому его совмещают с капитальным ремонтом. Если при этом приходится использовать старые каналы, их также нужно освобождать от штукатурки.
При любых способах прокладки составляется схема расположения электропроводки.
Открытую проводку делают, когда нет другой возможности. Ее прокладывание делают в коробах, кабель-каналах или крепят на стенах или потолке клипсами. В большинстве случаев проводка выглядит неэстетично.
Популярностью пользуется плинтус со встроенным кабель-каналом. Провода удается спрятать, не нанося вред интерьеру, но их количество ограничено из-за небольших размеров плинтуса. Сейчас стали появляться плинтусы, позволяющие вместить большее количество проводов и кабелей.
Плинтус с кабель-каналами
При качественном изготовлении эффектно выглядит ретро-проводка в виде скрученных жгутов, закрепленных на изоляторах. Способ может применяться в любом помещении, в том числе из дерева.

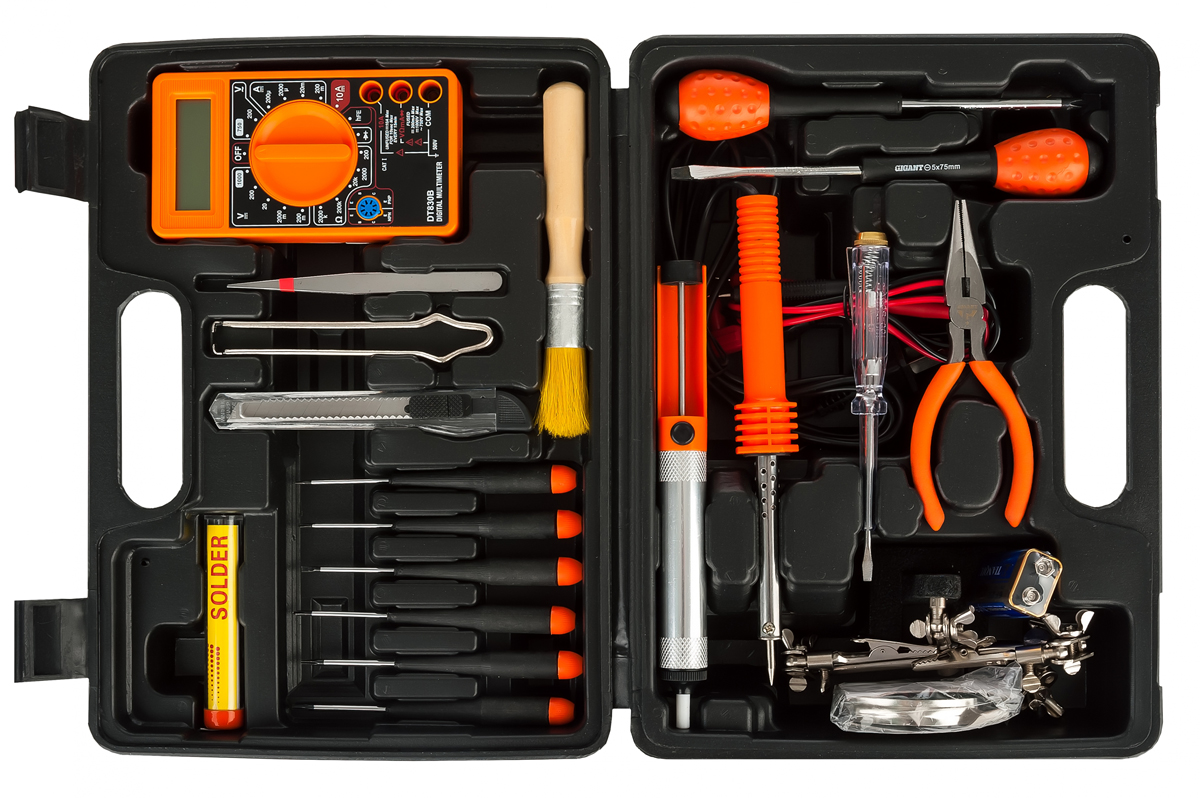

Инструменты для монтажа электрики
Для того чтобы осуществить монтаж электрики понадобиться определенный набор инструментов. Они заметно упростят процесс монтажа. К ним относятся:
- штроборез — применяется для подготовки кабельных каналов, штроб, в стенах;
- перфоратор с насадками и сверлами – применяется для подготовки отверстий для подрозетников и установки крепежных элементов;
- отвертки – применяются для монтажа электроустановочных элементов. Обязательно должна присутствовать отвертка с индикатором, для проверки наличия фазы;
- пассатижи, кримпер или кусачки – облегчают процесс зачистки и подготовки кабелей к монтажным работам и подключения к розеткам, выключателям или светильникам.
Определение полной мощности
Теперь давайте определим с помощью программы v7.2 электрик полную мощность вашего дома или квартиры с учетом расстановки оборудования.
Какую полную нагрузку может понести ваш дом для того, чтобы определить сечение провода, который будет закладываться. Параметры автоматических выключателей для каждой цепи (каждой ветки). В принципе, все основные элементы, которые необходимы для расчетов электрической цепи. Для этого входим в раздел «Нагрузка».
Если параметры электрооборудования не известны, то здесь можно выбрать из усредненной нагрузки. Нажимаем на кнопку «Выбрать мощность из номенклатуры …». Появляется следующее окно.
Дальше смотрим осветительные приборы, телевизоры, холодильники, стиральные машины и так далее. Например, выбираем телевизор. По мощности телевизора программа выдает нагрузку, которую он будет потреблять. Точно так же для холодильника, стиральной машины с подогревом воды, пылесоса, утюга, фена. Теперь программа покажет общую мощность, потребляемую бытовыми приборами на нашу квартиру.
Далее делаем расчет схемы. Смотрим план дома и вставляем те данные, которые нужно определить. Допустим, это электрический щит, куда приходят все нагрузки с вашего дома. Здесь будет ввод в дом, то есть кабель определенного сечения, который вам нужно определить. В принципе все электросети закладываются одним кабелем 16 кв.мм.
Но для того, чтобы убедиться, что этого сечения будет достаточно, вам нужно посчитать всю нагрузку. Вы увидите ту нагрузку, которая допускается для вашего дома.
Дальше, можно раскидать нагрузку по зонам. Если это однофазная цепь 220 Вольт, то здесь будут отдельные автоматические выключатели, которые будут распределять нагрузку. Предположим, одна зона будет для ванной комнаты, вторая зона для зала, третья – для спальной комнаты.
Можно сделать и по-другому. В одной зоне подключены только розетки. Во второй зоне будут подключены только осветительные приборы (лампочки, люстры, бра и тому подобное). И третья зона будет отдельно на стиральную машину, либо на кондиционер. Если вы разбили по комнатам, то эту комнату можно так же разбить. Например, одно будет освещение, второе – розетки, третье – еще какая-то группа розеток.
Для примера поставим 3 лампочки по 100 Вт — это будет о,3 кВт. Розетка с телевизором: 200 Вт. Розетка с компьютером: 400 Вт. На эту ветку программа поставила мощность о,9 кВт. И так можно рассчитать каждую комнату.
А вот теперь, здесь же, можно посчитать номинальную мощность автоматов и сечение провода, который необходим. Для этого еще нужно поставить метраж. Например, расстояние от распределительной коробки до щита будет 20 метров. Программа рассчитала общую нагрузку на эту ветку 0,5 кв.мм и автомат на 4 Ампера. Таким же образом, проводим расчеты по нагрузкам для остальных участков цепи.
Далее, программа автоматически, с учетом общей мощности, рассчитает и выдаст вам общий ток, сечение провода, потери напряжения, диаметр проводника, ток плавления при коротком замыкании, то есть, все необходимые параметры, с учетом введенных значений.
Как устроена проводка в хрущевке. Электропроводка в хрущевке
Зачем вообще нужно менять проводку в хрущевке, тем более, если она нормально функционирует? Для ответа на этот вопрос, вспомните время, когда строились эти самые хрущевки. Последние дома воздвигались в далеком 1985 году, то есть практически 30 лет назад. Электропроводка в этих домах устанавливалась тогда же. В те времена все, что ни делалось, то делалось, как говорится, на века.
Сеть также была установлена с приличным зазором, в доказательство этому является тот факт, что большая часть электропроводки в хрущевках до сих пор не менялась, но тем не менее до сих пор функционирует.
Строителям и инженерам прошлого за создание подобных проектов надо отдать должное. Но как ни крути, с момента последних работ попрошло от 30 до 60 лет (хрущевки строились в период с 50-х по 80-е года прошлого столетия), за это время чудо советской инженерии – электропроводка в хрущевках все же значительно поизносилась. Не стоит забывать, что на момент монтажа советские инженеры никак не могли предугадать появления мощных стиральных машин, кондиционеров, компьютеров и т.д. Проводка в те времена рассчитывалась на стандартный набор потребителей того времени, а именно свет, радио, возможно, телевизор и дверной звонок. Количество электроприборов, в то время, в среднестатистической квартире, можно было пересчитать на пальцах одной руки.
Отдельно нужно сказать о способах защиты. Счетчики и керамические пробки того
времени, в которых использовались одноразовые жучки, уже давно канули в Лету, но тем не менее во многих квартирах все еще установлены все те же счетчики, правда более поздних конструкций с теми же керамическими пробками, но уже без одноразовых предохранителей. Такие электроприборы уже давно неэффективны и несопоставимы с нынешними реалиями, а потому менять их нужно незамедлительно.
Эксплуатация той советской электропроводки несет в себе вполне реальную угрозу. Прикиньте ее возраст и добавьте к нему увеличившиеся количество электропотребителей, на выходе получите вполне реальную угрозу не только сбоя работы сети, но и короткого замыкания, что может привести к пожару.
План электропроводки
Итак, мы уже точно определились, что менять поводку в хрущевке – это не просто один из этапов ремонта квартиры, а принципиальная жизненно важная необходимость.
Если у вас нормальный ремонт и вы не собирались нечего менять, то пора бы задуматься. В случае возникновения пожара из-за неисправности электрической сети убытки могут быть гораздо больше, чем от незапланированного ремонта. Если вы ремонт уже планируете или уже начали подготовительные работы, но в ваши планы не входил электромонтаж – вам будет гораздо легче, ведь проводка делается на завершающих стадиях ремонтных работ.
На самом деле электропроводка, при всей своей важности не такая уж и сложная задача, чем может показаться на первый взгляд

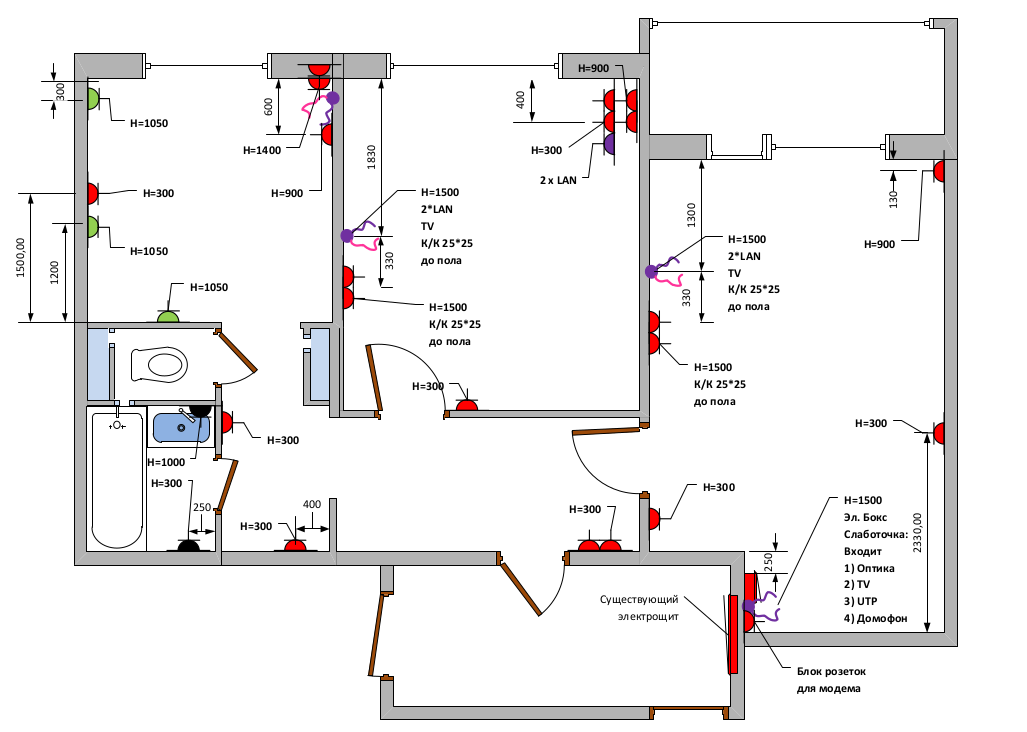

Пример проекта электропроводки квартиры
Для начала составьте подробный план вашей квартиры, учитывая масштаб (подробнее об этом написано в нашей предыдущей статье:). В плане, помимо точных размеров комнат, укажите точное месторасположение окон и дверей. После составления чертежа сделайте с десяток копий. Копии делать обязательно, при дальнейших этапах планирования электропроводки они вам пригодятся.
Теперь возьмите один из планов и постарайтесь отметить на нем расположение мебели.
Если вы еще точно не определились или планируете в будущем сделать перестановку, сделайте несколько эскизов с возможным расположением мебели в квартете (на этом этапе вам уже пригодятся заранее сделанные копии плана квартиры). Не ленитесь подключать родственников, которые будут приживать с вами в квартире, даже детей
Поврете, мозговым штурмом всего вашего семейства вы сможете предугадать возможное наибольшее количество вариантов, а это очень важно и мнение даже самых маленьких членов семейства (ясное дело, что ребенку пяти лет такие вопросы можно не задавать, но десяти – вполне возможно), может быть весьма разумно. Делается это для того, чтобы определить месторасположение будущих электроточек – выключателей, розеток
Суть заключается в том, чтобы их месторасположение не конфликтовало с расположением мебели в квартире, даже если вы затеете перестановку. Пусть какая-то розетка окажется за шкафом, но если вы вздумаете передвинуть мебель, она как раз пригодится для компьютерного стола или гладильной доски.
Распределение потребителей по группам
Кроме соединений и подключений, большое значение имеет распределение всех потребителей, находящихся в квартире, по отдельным группам, в соответствии с их предназначением. Обычно монтажная схема выполняется на разных листах, где каждый лист соответствует одной группе.
Подобная разбивка будет еще более эффективной, когда каждая группа потребителей подключается к отдельному автоматическому выключателю. При таком техническом решении в дальнейшем становится возможно проводить ремонт электрооборудования не отключая электроэнергию полностью, а только в той части квартиры, где будут выполняться работы. Кроме того, раздельные линии обладают еще одним важным преимуществом: для них не требуется кабеля с большой мощностью, способного выдерживать высокие нагрузки. Подобные нагрузки обязательно возникают при подключении к одной линии сразу нескольких потребителей.
Электрический щиток, расположенный непосредственно в квартире, дает возможность подключения каждого потребителя к отдельному автомату. Такая схема делает эксплуатацию сети удобной и безопасной, заранее решая все проблемы, которые могут возникнуть в дальнейшем.
Стандартное разделение по группам может быть следующим:
- Только освещение для жилых комнат, кухни и коридоров.
- Подключение питания к жилым комнатам.
- Подключение питания к кухне и коридорам.
- Отдельно подключаются освещение и питание к помещениям с повышенной влажностью – ванной и санузлу. Данная группа должна быть выделена, поскольку к ней предъявляются повышенные требования.
- Если на кухне имеется электроплита, то ее необходимо подключить к отдельной линии.
Дополнительная безопасность обеспечивается путем установки на каждую группу отдельного устройства защитного отключения (УЗО), которое известно еще как выключатель дифференциального тока. Эти приборы в обязательном порядке устанавливаются на линии кухни и санузла.
После формирования групп, определяются места, где будут подключаться основные потребители электроэнергии. К ним относятся электроплиты, стиральные машины, водонагреватели, кондиционеры, посудомоечные машины и духовки. Места установки розеток, выключателей, осветительных приборов и распределительных коробок отмечаются на предварительной схеме электрооборудования квартиры. Далее выполняется условное соединение проводов, а их длина на каждом участке также отмечается на схеме.
После предварительных набросков, составляется чистовой вариант схемы. Она наносится на точный план помещений: электрические приборы обозначаются специальными условными знаками, а провода отмечаются разноцветными линиями, чтобы можно было отличить друг от друга силовые кабели, освещение и заземление. На схеме должно присутствовать максимальное количество размеров. Отмечаются площади комнат, расстояния от проводов до конструктивных элементов помещений, систем отопления и водоснабжения. Подробная схема позволяет не только существенно ускорить ремонт, но и выполнить расчет всех необходимых материалов и затрат.
Заключение
Наступил момент, которого так долго ждали, в электрическом щите включается автомат ввода. И при этом все прислушиваются и принюхиваются, не «коротит» ли где-то. Дальше последовательно включаются линии и все с замиранием сердца смотрят – не стрельнет ли какое-то УЗО. Но нет, все тихо. Все работает!
Если такой момент настанет у читателей нашего портала, то мы будем очень рады! Тогда у хозяина дома будет повод гордиться всю жизнь тем, что он своими руками сделал электропроводку своего дома. А у нас, коллектива авторов, будет повод гордиться тем, что наши советы в чем-то помогли.
Источники
- https://samelectrik.ru/skolko-nuzhno-kabelya-na-elektrosnabzhenie-doma-libo-kvartiry.html
- https://energy-systems.ru/main-articles/proektirovanie-elektriki/1347-raschet-provodki
- https://zen.yandex.ru/media/asutpp.ru/kak-pravilno-proizvesti-raschet-secheniia-provodov-dlia-provodki-5d7685514e057700aee330be
- https://sovet-ingenera.com/elektrika/provodka/sechenie-provoda-dlya-domashnej-provodki.html
- https://remoskop.ru/kalkuljator-rascheta-jelektroprovodki.html
- https://repaireasily.ru/volt/raschyot-elektroprovodki.html
- https://m-strana.ru/articles/montazh-provodki-v-dome/
- https://zen.yandex.ru/media/vodatyt/shemy-elektroprovodki-v-chastnom-dome-samostoiatelnyi-montaj-po-instrukcii-5e9aaaf165d5b620781ec51e
- https://sovet-ingenera.com/elektrika/docs-elektrika/sxema-elektroprovodki-v-chastnom-dome.html
- https://stroyday.ru/stroitelstvo-doma/elektroxozyajstvo/elektroprovodka-v-dome-svoimi-rukami.html
