Как подключить однофазный электросчетчик Меркурий 201

Описание счетчика «Меркурий 201»

Для того чтобы подключить прибор, вовсе не обязательно вызывать специалиста, ведь всю процедуру вполне посильно проделать самостоятельно. Для этого к счетчику прилагается подробная инструкция, где можно найти информацию о его характеристиках и принципе установки.

Однофазный счетчик «Меркурий 201» производится российской компанией «Инкотекс» с 2001 года. Здесь же выпускаются и более сложные трехфазные приборы учета. Но если говорить именно о «Меркурии», то здесь имеются две модификации, начиная от 201.1 и заканчивая 201.8. Кроме того, прибор может различаться по следующим параметрам:

• по допустимому рабочему току;
• по тому, каким образом будут отражаться данные о расходах энергии.

Предлагаем Вашему вниманию познавательную статью об истории изобретения электричества.

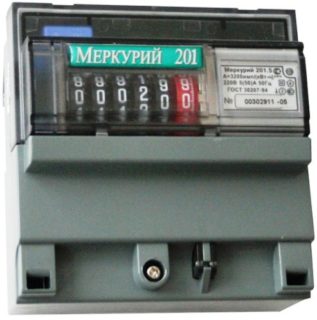

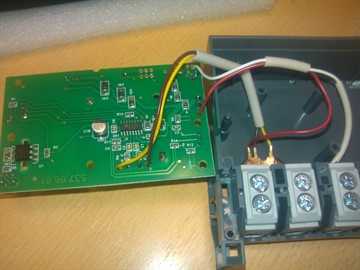

Конструкция прибора «Меркурий 201»

Независимо от модификации счетчика, каждый из них имеет идентичную конструкцию, состоящую из следующих деталей:

• прямоугольный корпус, изготовленный из прочного пластика;
• в зависимости от модификации на лицевой части панели расположен небольшой ЖК-дисплей или барабан, которые отображают всю информацию о расходовании электроэнергии;
• правая сторона счетчика оснащена таблицей технических параметров;
• сам прибор имеет довольно компактные размеры 105/105/65 см;
• вес электросчетчика составляет всего 350 гр.

В нижней части корпуса можно обнаружить съемную конструкцию, которая необходима для защиты контактов. Для того чтобы получить доступ к этим контактам, необходимо снять нижнюю часть прибора. Провода к ним подключаются при помощи винтового подсоединения.

Электросчетчик крепится к стене, и для этого в его комплектацию входит специальная рейка. Именно с ее помощью прибор учета устанавливается на нужной поверхности.

Теперь немного подробнее о способе вывода информации о расходуемой электроэнергии в зависимости от модификации :

• вся информация поступает на электромеханический дисплей, где имеется специальный крутящийся барабан;
• другая модификация электросчетчика оборудована ЖК-дисплеем, куда также выводятся все данные.

Технические характеристики

Важной отличительной особенностью данного прибора является то, что он полностью защищен от умышленного воровства электроэнергии при помощи переполюсовки. Для этого он имеет специальную защиту, и это говорит о том, что попытки останавливать счетчик попросту бессмысленны. Кроме того, здесь имеются и другие характеристики:

Кроме того, здесь имеются и другие характеристики:

• прибор способен бесперебойно работать в суровых температурных условиях (минимальная температура воздуха -22, максимальная +50);
• товар выходит в продажу с гарантийным сроком в 3 года;
• сам счетчик после установки способен исправно работать до 30 лет;
• межпроверочный промежуток времени составляет 15 лет.

Основные требования к прибору

Прежде чем устанавливать только что купленный счетчик электроэнергии «Меркурий 201», необходимо убедиться в том, что он полностью соответствует всем требованиям, указанным в прилагаемых к нему документах:

• прибор должен относиться к первому или второму классу точности показаний, где допустимая погрешность варьируется от 1% до 2%;
• также на устройстве должна быть указана дата выпуска устройства на производстве и дата его проверки;
• счетчик должен иметь свой идентификационный номер, по которому его можно найти в Госреестре приборов учета;
• обязательно должна быть гарантийная пломба;
• на приборе должна быть специальная голограмма, которая необходима для защиты прибора от подделки, а также клеймо с датой проверки.

Паспорт на «Меркурий 201»

Если внимательно почитать паспорт на данный счетчик, то можно убедиться, что производитель выпускает разные вариации прибора:

• максимальный ток может быть равен 60А или 80А;
• модификации 201.5, 201.6 и 201.7 не имеют ЖК-дисплея, вместо него установлен механический барабан;
• модификации 201.2, 201.4 и 201.8, в свою очередь, оснащены ЖК-дисплеями;
• некоторые приборы могут иметь в комплекте специальный модем, при помощи которого снимать показания можно дистанционно;
• передаваемые импульсы могут разниться от прибора к прибору.

Все эти характеристики и варианты модификаций можно найти на специализированных сайтах.

Линейка счётчиков Меркурий 201

В продаже встречаются несколько видов приборов под таким названием. Все они подразделяются на отдельные модификации. В серии Меркурий 201 эл. счётчики можно отличить по внешнему виду — он един для всех устройств.

Требования к приборам серии

При покупке прибора учёта этой серии необходимо удостовериться в совпадении характеристик, помещённых в технический паспорт устройства, с нанесёнными на корпус:

• Класс точности. Он должен быть первым или вторым, что обеспечивает снятие показаний с одно — двухпроцентной погрешностью.
• Дата изготовления и поверки — одинакова и в документах, и на счётчике.
• Гарантийная пломба — без повреждений.
• Серийный номер прибора присутствует в Государственном реестре измерительных средств.
• Клеймо госповерителя и голографическая наклейка должны быть на месте.

Конструктивные особенности

У всей линейки Меркурий 201 счётчики электроэнергии заключаются в пластмассовый прямоугольный корпус. Половинки его соединяются при помощи специальных замков вместо винтов, что обеспечивает герметичность и предотвращает несанкционированный доступ к схеме устройства. Спереди расположена жидкокристаллическая или механическая панель отображения данных. Справа находится шильдик с основными техническими параметрами.

Корпус невелик:

• Ширина 10, 5 см.
• Длина — 10, 5 см.
• Глубина — 0, 65 см.

Нижняя панель съёмная, закрывает электрический клеммник с винтовыми зажимами для проводов. Подобные устройства используются для фиксации показателей в сети однофазного переменного тока как самостоятельно, так и с помощью АИИС КУЭ.

По электрическим параметрам во все приборы серии включены:

• Шунт — токовый датчик.
• Импульсный телеметрический выход, используемый для поверки аппарата и связи с автоматизированной системой через телеметрические системы.
• Для счётчика Меркурий 201. 22 М имеется PLC модем, размещённый внутри корпуса.

Технические характеристики

За счёт безвинтового крепления корпуса все приборы серии исключают кражу электричества способом смены фазировки. Кроме того, все аппараты отвечают таким требованиям:

• Широкий диапазон температуры окружающей среды, при которой возможно корректное функционирование прибора.

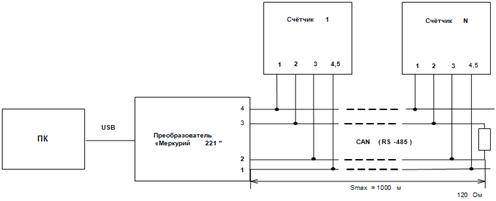

• Разнообразные варианты считывания данных позволяют подключать устройства к Автоматизированной системе коммерческого учёта электроэнергии.
• Показания можно снимать как под запись вручную, так и с помощью электронных считывающих устройств.

Паспортные данные

Все приборы этой линейки создавались с учётом последних разработок в области приборостроения и адаптированы для эксплуатации в любой сфере жизни. Отдельные варианты приборов могут различаться по таким характеристикам:

• Наибольшая токовая нагрузка может быть 60 или 80 ампер.
• Модели Меркурий 201.5, 201.6, 201.7 оснащены механическим табло.
• Счётчики 201.2, 201.4, 201.8 имеют жидкокристаллический монитор.
• Импульсная передача для разных модификаций отличается.
• Отдельные устройства могут комплектоваться модемом.

Достоинства и отрицательные моменты

Перед началом выпуска на рынок счётчиков Меркурий производитель проанализировал опыт конкурентов. В техническом задании на разработку значилось создание точного, надёжного и простого прибора с меньшей, чем у остальных изготовителей, ценой. После испытаний прибор подвергся доработке и в конце появился счётчик с максимальной эффективностью и простыми инженерными решениями. В конструкции счётчика были использованы новейшие комплектующие от ведущих производителей.

Возможность учёта электрической энергии по нескольким тарифам побуждает потребителей подстраивать свои потребности под наиболее выгодную стоимость. В свою очередь, это разгружает энергосистема в часы максимума за счёт перераспределения мощностей. Из этого вытекает экономия средств личного бюджета и возможность применения освободившейся энергии в промышленных нуждах.

Но, как показывает практика, число перешедших на двух — или трёх тарифную систему учёта электроэнергии недостаточно для разговора о повсеместной экономии энергоресурсов. Среди тех, кто решительно против перехода или колеблется, актуальны такие причины:

• Дешевизна электроэнергии увеличивает срок окупаемости устройства.
• Не каждый согласится изменить режим для ночных постирушек или приготовления пищи.
• Многие путаются при записи показаний многотарифных приборов учёта.

Но несмотря на эти недостатки, экономическая эффективность двухтарифных приборов сомнению не подлежит.

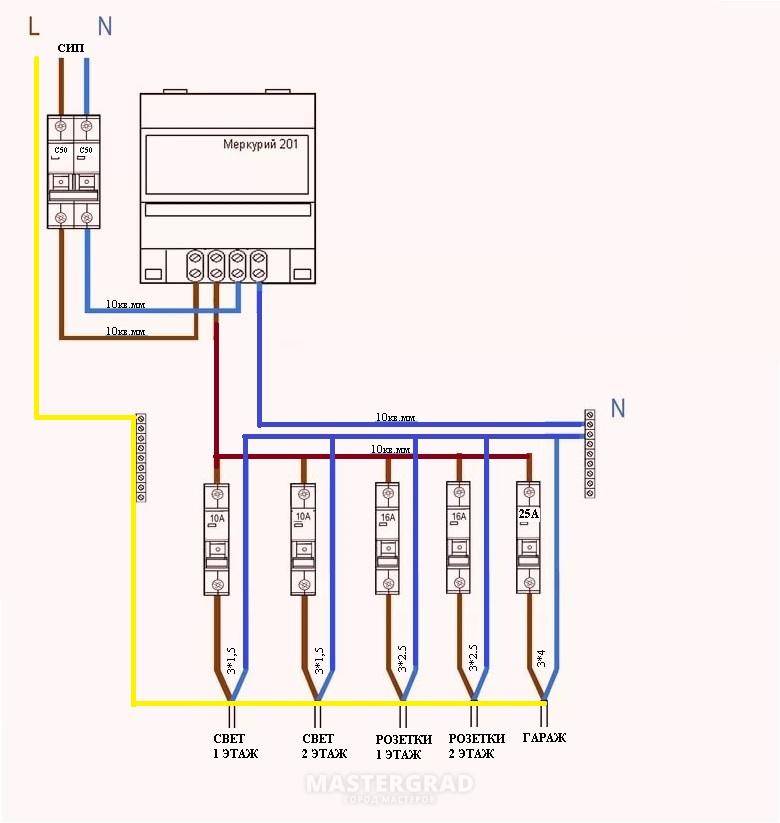

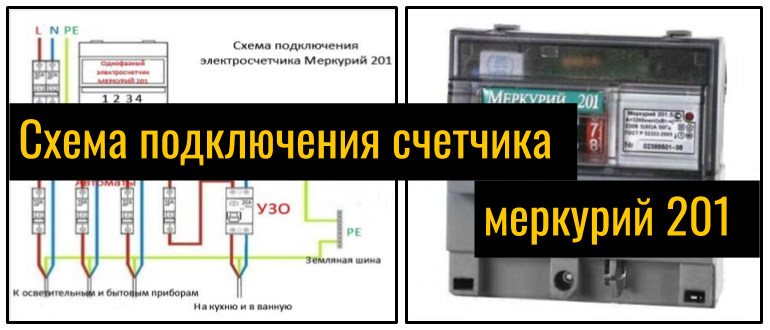

Меркурий-201: схема подключения

Электронное устройство Меркурий 201 ведет учет электроэнергии “по модулю”. Это значит, что подключение с обратной токовой полярностью не влияет на показания счетчика. Так, при подключении однофазного счетчика можно поменять местами вход и выход фазы, подвести фазу к нейтральной клемме, а нейтраль к фазной. Тем не менее, производитель рекомендует подключать электросчетчик по схеме. Схема подключения счетчика достаточно простая.

Так, однофазный Меркурий имеет четыре клеммы для проводов:

• Первая клемма отвечает за ввод фазы в жилище;
• Вторая – за выход фазы к электроустановкам;
• Подключение нейтрального рабочего провода от внешней сети происходит через третью клемму;
• Выход нуля к электроустановкам реализуется – через четвертую клемму.

Чтобы подключить контакты к клеммам, необходимо снять с клеммника защитную крышку, и открутить крепежные винты в ячейках для проводов. После чего, зачищенный, ровный участок провода, соответствующего клемме, необходимо ровно вставить в контактный зажим. Винты, фиксирующие провод, можно затянуть при помощи крестовой отвертки. Начинать фиксацию следует с верхнего винта. Аналогично следует подсоединить другие провода, после чего – установить защитную крышку на место.

К автоматам от счетчика необходимо вести фазу, к УЗО – фазу и ноль. При этом, минуя автоматы, к подключенным к ним электроустановкам необходимо прокладывать нейтральный рабочий и защитный контакты. Заземление, также, необходимо вести и на электроустановку, работающую через УЗО. Контакты из автоматов могут выводиться как на освещение и розетки, так и бытовые приборы. К УЗО, обычно, подключают мощную бытовую технику (например, стиральную машину, бойлер). По такому же принципу подключить электрический однофазный счетчик “Аист” от РУП «Гомельэнерго».

Как подключить электросчетчик «Меркурий 201»: пошаговая инструкция

В первую очередь необходимо приобрести электросчетчик. Для этого в энергосбыте нужно заранее узнать, какой класс точности должен быть у прибора учета.
Устанавливается оборудование на стене в специально отведенном для него месте

Важно, чтобы оно было сухим, а также находилось недалеко от входа в помещение, к которому можно без проблем подвести кабель, проводящий электрический ток. В соответствии с установочными размерами прибора учета выполняется разметка отверстий под крепления

После чего электросчетчик закрепляется на стене при помощи трех винтов.
Перед тем как подключить электросчетчик, важно убедиться в том, что после установки прибор расположен строго вертикально.
К счетчику подключается проводка, которая ведет на распределительный щит, от которого осуществляется подача электроэнергии к потребителям

В соответствии с установочными размерами прибора учета выполняется разметка отверстий под крепления

После чего электросчетчик закрепляется на стене при помощи трех винтов.
Перед тем как подключить электросчетчик, важно убедиться в том, что после установки прибор расположен строго вертикально.
К счетчику подключается проводка, которая ведет на распределительный щит, от которого осуществляется подача электроэнергии к потребителям. Подключение следует выполнять согласно схеме, одинаковой для всех типов приборов учета.
На УЗО подсоединяется фаза

Автоматы или предохранитель, «а ноль» в большинстве случаев, крепятся на общую клеммную панель. Клемма фазы располагается на счетчике второй справа, первой справа – «а ноль».
При подключении проводов к клемным зажимам устройства важно оставить свободный запас примерно 60 мм. Это позволит выполнять замеры посредством электроизмерительных клещей и в случае неправильно собранной схемы легко произвести переподключение.
И в завершение нужно вызвать специалиста электроснабжающего предприятия. Он проверит правильность подключения квартирной сети к прибору учета, а также произведет подключение и опломбирование устройства.

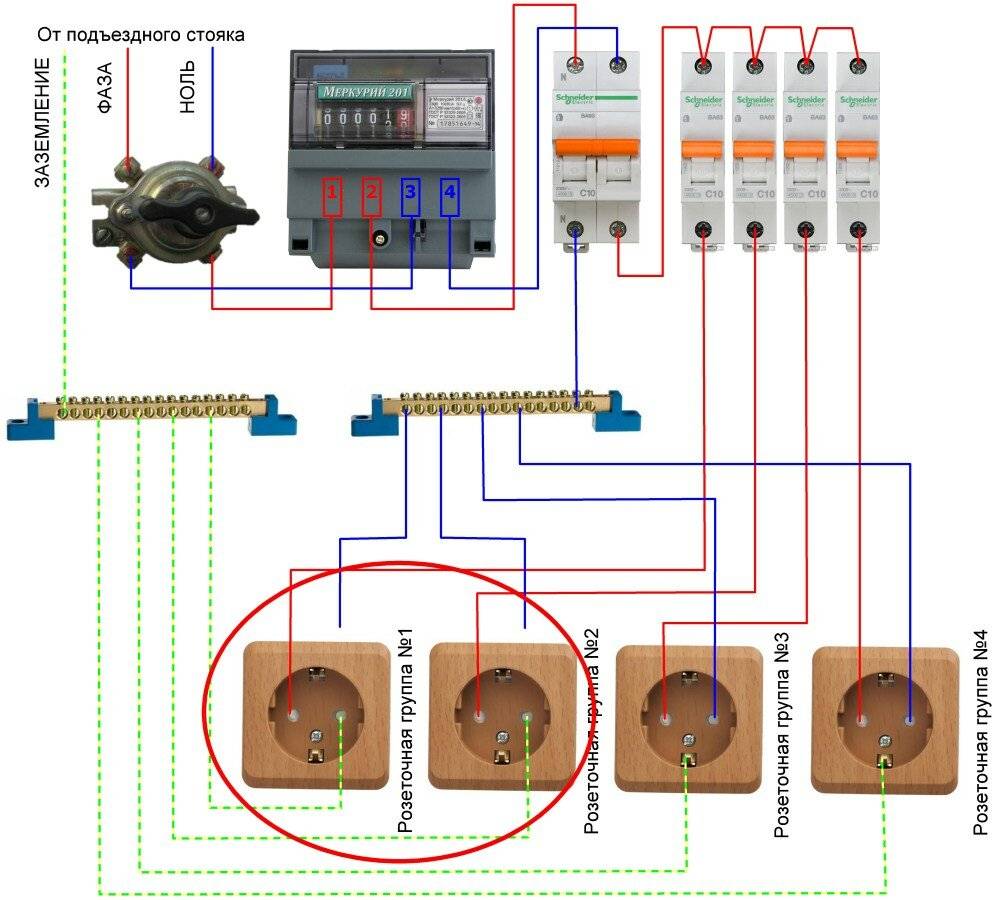

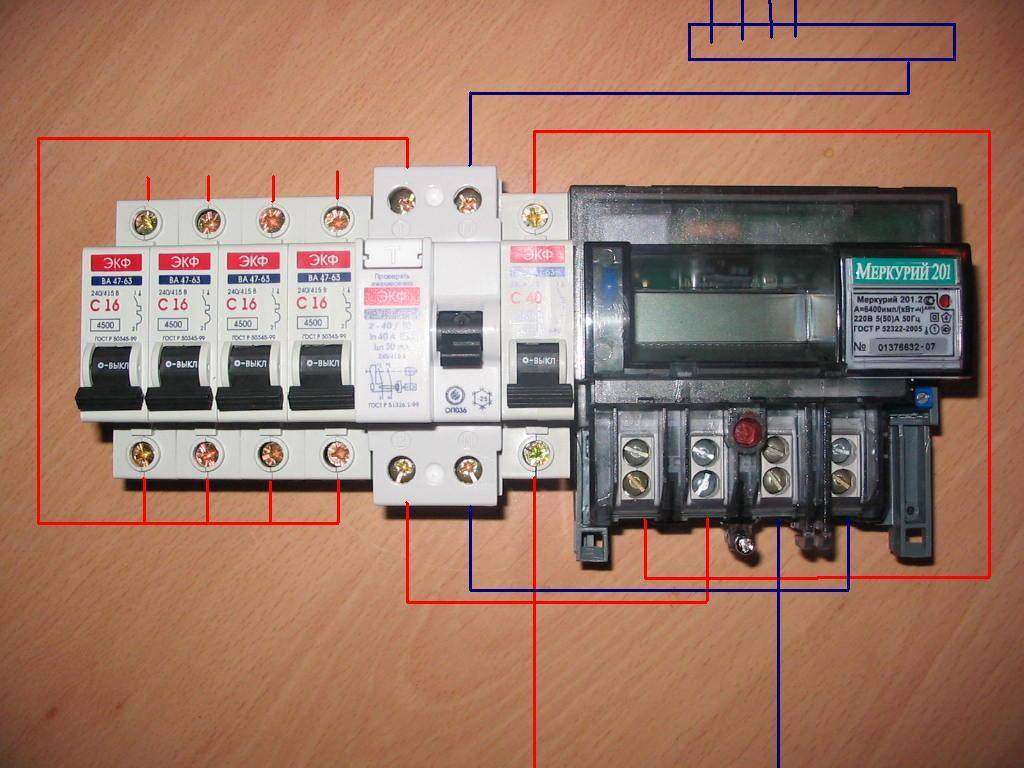

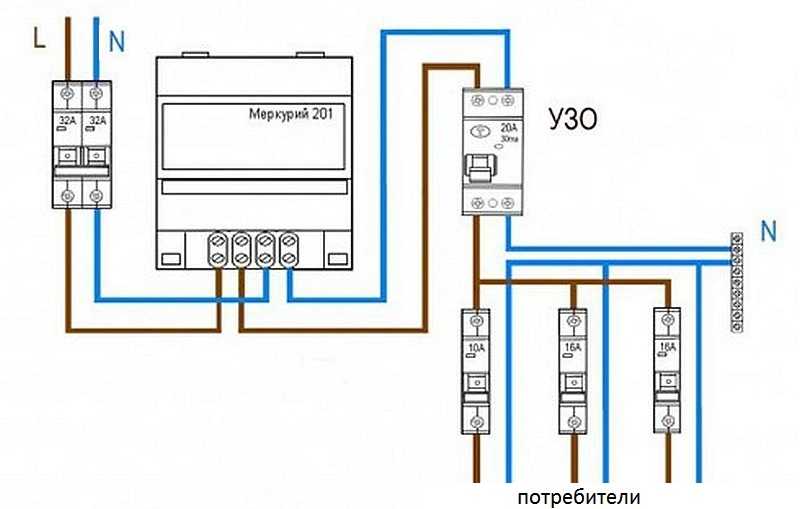

Подключение следует выполнять согласно схеме, одинаковой для всех типов приборов учета.
На УЗО подсоединяется фаза. Автоматы или предохранитель, «а ноль» в большинстве случаев, крепятся на общую клеммную панель

Клемма фазы располагается на счетчике второй справа, первой справа – «а ноль».
При подключении проводов к клемным зажимам устройства важно оставить свободный запас примерно 60 мм. Это позволит выполнять замеры посредством электроизмерительных клещей и в случае неправильно собранной схемы легко произвести переподключение.
И в завершение нужно вызвать специалиста электроснабжающего предприятия

Он проверит правильность подключения квартирной сети к прибору учета, а также произведет подключение и опломбирование устройства.

Теперь вы знаете, как правильно подключить электросчетчик, однако не стоит забывать, что самостоятельная замена устройства без согласования с компанией, которая осуществляет поставку электрической энергии, строго запрещена. Без разрешающей документации на установку нового оборудования старый электросчетчик также запрещается снимать.

Однотарифный однофазный счетчик электрической энергии Меркурий 201.5

Счетчики предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АИИС КУЭ.

Особенности конструкции счетчика электроэнергии Меркурий 201:

• датчик тока — шунт;
• импульсный телеметрический выход*;
• встроенный PLC-модем у модели «Меркурий 201.22 M»;
• малые габариты;
• безвинтовой корпус;
• защита от хищения электроэнергии путём переполюсовки;
• крепление на DIN-рейку;
• счетчик комплектуется по заказу потребителя переходной пластиной с присоединительными размерами индукционных счетчиков.

* импульсный выход может использоваться при поверке счётчика или для включения в АИИС со сбором данных через телеметрию

Счетчик электрической энергии Меркурий 201.5 однофазный

При необходимости ведения постоянного учёта активной электрической энергии в однофазных цепях переменного тока лучшим выбором, как для профессионала, так и для обычного потребителя будет электросчётчик Меркурий 201.5, произведённый фирмой Инкотекс (Mercury Incotex).

Особенности конструкции электросчётчика Меркурий 201.5

1. Счетчик имеет имеет технологический запас по классу прочности.

2. В наличии специальный шунт для возможности снятия значений переменного тока (работающий даже при наличии постоянной составляющей).

3. Корпус, в конструкции которого не используются винты.

4. Имеется крепёж для DIN-рейки.

Кроме того, счётчик имеет небольшие габаритные размеры и отлично защищён от возможности кражи с помощью него электроэнергии посредством метода переплюсовки.

Выбор счетчика электроэнергии

Существует бесчисленное множество марок и видов счётчиков, чтобы разобраться во всех правильно подобрать то изделие, которое необходимо, следует в первую очередь выделить четыре основных признака, под которым классифицируются счётчики.

1. По типу тока: переменный и постоянный.

2. По числу тарифов: однотарифные и многотарифные.

3. По типу механизма: механический и электронный.

4. По кол-ву фаз: одно- и трёхфазные.

Основные технические характеристики электросчетчика Меркурий 201

Наименование параметров

Меркурий
201.2	201.4	201.5	201.6	201.22	201.7	201.8
Класс точности	1.0
Номинальное напряжение, В	230
Номинальный (макс.) ток, А
Частота сети, Гц	50
Стартовый ток (чувствительность), мА	20

Прайс-лист на установку (замену) и перепрограммирование электросчетчиков

№ Наименование работы Ед. изм. Цена (руб.)

1 Замена (монтаж и демонтаж) электросчётчика однофазного (однотарифного, многотарифного) шт. 2000

2 Замена (монтаж и демонтаж) электросчётчика трехфазного (прямого включения или косвенного) шт. 3500

3 Установка, замена трансформаторов тока в цепях учета и защиты (до 1000 В) шт. 3200

4 Программирование тарифного расписания или переход на зимнее/летнее время шт. 1000

5 Меркурий 200.02 (однофазный, многотарифный) шт. 1800

6 Меркурий 230 ART-01CN (прямого включения) шт. 4700

Подключение электросчетчика Меркурий 201

осуществляется согласно схеме из руководства по эксплуатации. Перед подключением необходимо обесточить магистральную линию.

Подключение достаточно простое: клеммник имеет четыре контакта:

1. Ввод фазы 220В от магистральной линии;
2. Вывод фазы внутрь помещения (на автоматы защиты);
3. Контакт подключения нулевого провода от внешней сети;
4. Контакт выхода нуля к нагрузке внутри помещения.

Схема подключения электросчетчика показана на клёммных крышках с внутренней стороны. В последних моделях электросчетчика Меркурий 201 предусмотрен телеметрический выход, который служит для удаленной передачи импульсов о потреблении электроэнергии.

Электросчетчик Меркурий-201: принцип работы, характеристики

Счетчик Меркурий 201 – это электронный прибор учета потребления электрической энергии в сетях переменного тока , который рассчитан на рабочее напряжение в 220-230 В. Устройство может использоваться как отдельно, так и совместно с автоматизированными системами учета электроэнергии.

Электромеханическое устройство обладает удобным жидкокристаллическим индикатором, модулем узкополосного PLC-модема для передачи информации по силовой сети. Скорость передачи сигнала в счетчике составляет около 7,5 кбит/с. Суммируя все показатели, устройство выводит их в киловатт-часах.

К основным достоинствам Меркурия-201 можно отнести:

• Высокий уровень точности. Прибор имеет первый класс точности из двух допустимых.
• Небольшие габариты. Прибор имеет следующие размеры: 10,5х10,5х6,4 см, а его масса не превышает 250 грамм.
• Надежность. Устройство устойчиво к кратковременным токовым перегрузкам, превышающим максимальное значение в 30 раз. При этом, отклонения в показаниях прибора составляют 1-1,5 %.
• Маленькое энергопотребление. Потребляемая счетчиком полная мощность равняется 1,5 Вт.
• Долговечность. Срок службы счетчика, в среднем, составляет 30 лет.

В комплекте к устройству поставляется защитный бокс, паспорт, инструкция по эксплуатации, гарантия. По отдельному заказу поставляется руководство по среднему ремонту. Гарантийный срок на каждый прибор составляет 36 месяцев с момента ввода прибора в эксплуатацию.

Следовательно счетчик Меркурий 201 полностью удовлетворяет требованиям.

В стандартную комплектацию счетчика Меркурий 201 входят:

• Собственно, сам счетчик Меркурий 201.
• Паспорт и инструкция на счетчик Меркурий 201.
• Переходная пластина с присоединительными размерами для замены индукционного (дискового) электросчетчика на счетчик Меркурий 201. С 2015 года в комплектацию не входит.

У данной серии счетчиков Меркурий 201, есть несколько различных модификаций:

Как видно из паспорта на счетчик Меркурий 201, они выпускаются:

• с максимальным током на 60 или 80 А;
• с электромеханическим отчетным устройством (обычный механический “барабан”) счетчик Меркурий 201.5, 201.6, 201.7;
• с жидкокристаллическим дисплеем счетчик Меркурий 201.2, 201.4, 201.8;
• могут комплектоваться модемом для удаленного снятия показаний;
• разное количество передаваемых импульсов (телеметрия).

На счетчик Меркурий 201 наклеена голограмма, защищающая его от подделки.

Гарантийная пломба, на которой обозначена дата выпуска счетчика Меркурий 201, в нашем случае закрашен март (3) месяц и 14-ый год. Гарантия на счетчик Меркурий 201 от завода-изготовителя действует в течение 3-х лет.

Клеймо госповерителя, которое означает, что счетчик Меркурий 201 соответствует заявленному классу точности, равному 1. По клейму можно определить дату поверки, наш счетчик Меркурий 201 был поверен в I квартале 2014 года.

Счетчик Меркурий 201 может устанавливаться, как на дин-рейку,

так и просто прикручиваться на заднюю стенку электрощитка при помощи переходной пластины, которая в свою очередь вставляется в зажимы под дин-рейку. Данная пластина достаточно крепко “держит” счетчик Меркурий 201.

Как установить счетчик Меркурий 201 в электрощиток, можно прочитать в статье “Замена электросчетчика”.

Как правило, на клеммных крышках электросчетчика с внутренней стороны показана схема подключения электросчетчиков, и наш счетчик Меркурий 201 не исключение.

Возможно схема подключения счетчика Меркурия 201 на клеммной крышке не совсем понятна, поэтому мы ее дорисуем, чтобы вам было проще разобраться.

Небольшой клеммник с двумя контактами – телеметрический (импульсный) выход счетчика Меркурий 201. Он служит для удаленной передачи данных (импульсов) о потреблении электроэнергии.

Чтобы после подключения фазных и нулевых проводов к счетчику Меркурий 201 они не мешали, на клеммной крышке выламывается-выкусывается перфорация, и клеммная крышка прикручивается на свое место, плотно прилегая к корпусу счетчика Меркурий 201.

После проверки схемы подключения однофазного счетчика Меркурий 201 и установки клеммной крышки, счетчик Меркурий 201 пломбируется представителем сетевой организации через специальное отверстие.

Красный световой индикатор счетчика Меркурий 201, загорается при подключении счетчика к электросети.

Показания счетчика Меркурий 201 определить достаточно просто, на механическом отсчетном устройстве (ОУ) шесть барабанов с цифрами, красный барабан ОУ счетчика Меркурий 201 – это десятые доли кВт*часов, а пять черных барабанов счетчика Меркурий 201 – это целые значения кВт*часов.

Таким образом, на фото выше, счетчик Меркурий 201 накрутил 1,5 кВт*ч. В сетевую организацию и энергосбыт передают целые значения, поэтому если кто-то путается, можно закрасить красный барабан счетчика Меркурий 201.

Несмотря на популярность счетчиков Меркурий, у меня сложилось свое собственное мнение на их счет, и в не очень хорошую сторону.

Объясню почему, у «Инкотекса» есть серия однофазных многотарифных однофазных счетчиков Меркурий 200, которые в буквальном смысле уродуют электрощиты, в них приходится выпиливать окно под счетчик Меркурий 200, так как они там не помещаются. И выглядит в итоге это все, очень некрасиво.

Что еще немаловажно, при комплектации электрощита, счетчик Меркурий 201 имеет бОльшие габариты, чем его собратья, в данной ценовой категории с похожими параметрами. Так для сравнения ширина электросчетчиков:

Электросчетчик	Производитель	Ширина,мм
Меркурий 201	Инкотекс	105
СЕ101-R5	Энергомера	89
Нева 103	Тайпит	78

Соответственно счетчики Меркурий 201 занимают больше места в электрощитах, что порою вносит дополнительные неудобства, а порою и дополнительные финансовые расходы, т.к. приходится покупать электрощит уже на бОльшее количество модулей.

Счетчик Меркурий 201 неудобно пломбировать, приходилось у нескольких электросчетиков “подгонять” вручную, специально предназначенные для этого отверстия, чтобы через них могла пролезть проволока или леска для пломбы.

Как правильно подключить однофазный счетчик Меркурий 201 к электросети, можно прочитать в статье “Схема подключения однофазного счетчика”.

Спасибо за внимание

Разновидности приборов учета

Меркурий 201

В продаже можно найти разные модификации прибора учета электроэнергии Меркурий. Все они могут использоваться для учета электроэнергии в доме. Бывают однотарифные, двухтарифные, трехтарифные изделия.

Меркурий 201

Это один из самых популярных видов приборов учета для применения в домах и на предприятиях. Бывают однофазные, двухфазные, однотарифные, многотарифные. Благодаря своей конструкции полностью защищены от взлома и попытки несанкционированного вмешательства в работу прибора. Они также разделяются на несколько типов и имеют свои отличительные особенности. К таким приборам относятся модели 201,2; 201,5; 201,22. Рассчитаны на номинальную силу тока в 5 А и рабочую до 60 А. Модели 201,4 и 201,6 имеют повышенную максимальную силу тока в 80 А. Применяются в местах с большим объемом электроэнергии. Электросчетчики серии 201 по-разному отображают энергию. В 201,4 и 201,22 поставлен цифровой индикатор, в 201,5 и 201,6 – механический.

Меркурий 230

Меркурий 230

Прибор учета подходит для применения в быту и в промышленных условиях. Часто ставится в коттеджах и частных домах с большим количеством электроники и бытовой техники.

В продаже имеется специальная модификация, разработанная для трансформаторов. Она может выполнять свои обязанности автономно и в совокупности с системой автоматизированного учета расходов энергии.

Работает электрический счетчик Меркурий 230 аналогично другим устройствам учета. Получает сигналы от сенсоров и переводит информацию в понятный для потребителя вид – энергия и мощность. Есть возможность считывания данных непосредственно с устройства или удаленно.

Основные элементы конструкции:

• корпус;
• заземляющее устройство;
• контактная колодка;
• крышка.

Меркурий 231

Меркурий 231

Трехфазный однотарифный счетчик Меркурий 231 используется для учета энергии в сетях с тремя фазами. Его можно подключать напрямую или через трансформатор.

Самой известной модификацией является 231 АМ-01. Устройство измеряет нагрузку цифровым способом. В комплекте идут крепления для din реек, антиреверсное устройство отсчета с магнитным экраном. Прибор имеет простое крепление и не вызывает сложностей в эксплуатации. Является компактным и легким.

Характеристики Меркурий 231:

• Первый класс точности.
• Номинальное напряжение 3*220/380 В.
• Номинальная сила тока 5П.
• Предельная сила тока 60 А.
• Высокие показатели чувствительности.
• Потребляемая параллельной цепью мощность не более 0,1 Вт, полной не выше 7,5 Вт, активной – не выше 1,5 Вт.
• Рабочие температуры от -40°С до +55°С .

Можно устанавливать единый тариф.

Меркурий 234 ART

Меркурий 234 ART

Модель Меркурий 234 предназначена для одно- и двухнаправленного учета электроэнергии в трехфазных сетях. Подключение можно осуществлять через измерительный трансформатор и напрямую с возможностью тарифного учета по зонам суток. Информация может накапливаться в течение длительного времени, ее можно передавать через цифровые интерфейсы по проводным или беспроводным каналам.

Технические характеристики:

• Интерфейс PLC-I.
• Есть возможность подсоединения дополнительного питания напряжением 230 В.
• Гальванически развязанный импульсный выход.
• Автоматическая самодиагностика устройства с обнаружением ошибок. Устройство самостоятельно может остановить работу в случае обнаружения неполадок.
• Наличие встроенного реле на 60А.
• ЖКИ подсветка.

• Измерение, учет, вывод на экран, хранение, передача информации. Способен выполнять все эти действия с активной и реактивной энергией, показаниями за сутки, неделю, месяц.
• Тарифный учет по зонам.
• Учет потерь в линиях электропередач.
• Замер вспомогательных компонентов – мгновенные значения мощности, действующие значения фазных токов, частота сети.
• Журнал событий.

Основное применение – в быту, на производстве.

Преимущества и недостатки

При производстве модельной линии счетчиков марки «Меркурий» предусматривалась практика других разработчиков. Были поставлены задачи изготовления прибора, отличающегося высокой точностью и надежностью, с новейшей элементной базой, низкой себестоимостью, с развитым функционалом, отвечающего всем требованиям.

По окончании исследования, прибор усовершенствовали. Счетчик электрического учета «Меркурий» отличается схемотехническим исполнением и обладает максимальной функциональностью. Получилось это, благодаря применению импортных составляющих передовых производителей.

Технический потенциал системы учета энергии по отдельной стоимости ориентирует в правильности потребления электричества. В период максимального пользования, которое приводится на утренние и вечерние часы, тариф за киловатт-час электроэнергии заметно выше, тогда, как в ночное время, стоимость в несколько раз меньше.

Тем не менее, на практике количество населения, которое перешло на учет энергии по тарифам, не так уж и велико. В чем нежелание потребителей перейти на использование новейшего технического оборудования? Специалисты выделяют несколько моментов:

• достаточно невысокая стоимость электричества, что на некоторое время сдерживает россиян от затрат на покупку современных устройств;
• не все граждане хотят менять свой распорядок дня и пользоваться электроприборами с большей мощностью (к примеру, стиральная машинка) в ночные часы;
• не каждому производству выгодно переходить на ночные смены работы;
• отдельные группы населения испытывают сложность при снятии показаний с прибора учета по тарифам.

Невзирая на некоторые минусы, преимущества при переходе на многотарифные электронные устройства учета электроэнергии не подлежат сомнению.

Основные технические характеристики счетчиков Меркурий 201

Межповерочным интервалом — 15 лет.
Ответ: строго по высоте глаз взрослого человека среднего роста

Обратите внимание на данное замечание, это распространённая ошибка начинающих электриков. Так как далеко не все знают, как правильно подключить электросчетчик, при монтаже многие допускают ошибки, хотя ничего сложного здесь нет

Схема подключения однофазного счётчика Меркурий 201

После всех подключений и фиксации клемм, защитная крышка устанавливается на свое место. Этот параметр показывает, какое количество времени прибор может исправно работать и выдавать максимально точные данные.

Подсчитывают реальные мощность и сопротивление лампы — для первого случая надо перемножить два полученных выше показателя, для второго — разделить напряжение на силу тока. Входные провода располагают слева от ЭМ , а выходные уходят вправо.
Самостоятельная сборка распределительного щита.

https://youtube.com/watch?v=GxdYELo_fus

Особенности в конструкции

Счетчик учета расхода электроэнергии «Меркурий» имеет следующие характерные черты:

1. безвинтовое исполнение. Благодаря этому, прибор нельзя взломать;
2. возможность работы при любой полярности. Старые индукционные счетчики (с вращающимся диском) можно было «обмануть», поменяв фазу и нейтраль местами. «Меркурий» в этом случае все равно будет исправно работать;
3. два способа отображения информации.

По последнему признаку счетчики делятся на:

• электронные (Меркурий 201.2, 201.4, 201.8): данные отображаются на жидкокристаллическом дисплее, есть функция передачи показаний по проводной сети;
• электромеханические (Меркурий 201.5, 201.6, 201.7): табло выполнено в виде нескольких вращающихся колец с нанесенными цифрами (отсчетное устройство).

В электромеханическом отсчетном устройстве последнее кольцо выкрашено в красный цвет и отображает десятые доли киловатт-часа. «Меркурий» имеет широкий диапазон рабочих температур. Это позволяет устанавливать счетчики снаружи помещений при условии наличия защитного козырька.

Электронный счетчик электроэнергии Меркурий 201,2

Выпускаются электросчетчики данной марки в однофазном и трехфазном исполнениях. К первой группе относятся счетчики серии «Меркурий 201», ко второй — «Меркурий 230». По классу точности в приборе предусмотрен технологический запас. В его схеме присутствует шунт, позволяющий точно измерить постоянную составляющую тока.

Прибор оснащен пластиковым корпусом, с размерами — 105х105х65 мм (последний — глубина). Вес — от 250 до 350 г (зависит от модели). Крепежные элементы — для установки на DIN-рейку. Клеммная колодка содержит 4 винтовые клеммы (однофазная модель) и защищена съемной крышкой. Цифровое табло располагается на передней панели слева, справа здесь же отображены технические характеристики.

Помимо базовых составляющих — механизма учета расхода электроэнергии, клеммной колодки и индикатора — счетчик «Меркурий» содержит:

1. оптрон — импульсный выход (телеметрия);
2. встроенную память. Сюда в автоматическом режиме регулярно записываются показания счетчика;
3. оптопорт. Предусмотрена функция «электронная кнопка»;
4. микропроцессор;
5. PLC-модем. Позволяет включить счетчик в информационно-измерительную систему (удаленный контроль показаний) с проводной сетью.

Потенциальному покупателю важно знать о недостатках электросчетчиков «Меркурий»:

1. относительно большие габариты. Для сравнения: ширина счетчика СЕ101-R5 от компании «Энергомера» с теми же параметрами и ценой составляет 89 мм, счетчика «Нева 103» от компании «Тайпит», тоже аналогичного, — 78 мм. Из-за большой ширины приходится приобретать щит больших размеров, а значит и более дорогой. Особенно сложно установить многотарифный счетчик от данного производителя («Меркурий 200»): в щите приходится выпиливать окно;
2. труднодоступность места для пломбирования. По отзывам пользователей, иногда приходится самостоятельно расширять отверстие для проволоки или лески пломбы.

«Меркурий» имеет простенький дизайн. Если предполагается установка в квартире, многие предпочитают более стильные модели.
