Как правильно подключить кондиционер к электросети

Нужен ли автоматический выключатель или УЗО

Чтобы понять суть вопроса, нужно детально разобраться в предназначении этих защитных устройств:

• Нормативный регламент по проектированию и строительству, а также ПУЭ и ГОСТ Р 50571.8 гласит: подключение УЗО зависит от опасности поражения электрическим током и вида включенного прибора в розетку. Отсюда следует, что не все розетки под кондиционер включаются через УЗО.
• Эти УЗО ставят для предохранения людей от поражения электрическим током, когда плохая изоляция. Но все коробки модулей сплит систем сделаны из пластика, то есть от прямого касания человека к корпусу, он не сможет пострадать.
• Особенность устройств защитного отключения заключается в том, что они не могут защитить человека от короткого замыкания: просто УЗО не успеет отключиться. Ведь из законов физики известно, что скорость тока в проводнике равна 300 тыс. км/сек, а время срабатывания любого защитного устройства, и УЗО в том числе, составляет 0,02-0,03 сек.
• Автоматический выключатель же является защитным прибором для проводов, которые подбираются по мощности оборудования. И в случае повышенной нагрузки на сеть или короткого замыкания, автомат срабатывает и спасает тот или иной прибор от перегрева и выхода из строя.

Из всего изложенного можно сделать вывод, что установка УЗО для климатической техники не так уж и важна, а вот автоматические выключатели для защиты нужно ставить обязательно.

Алгоритм работ

Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.

Подбираем набор необходимого инструмента и нужные материалы. Изучаем предложенные производителем схемы. Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера. Осуществляем проверку исправной работы всех составляющих изделия.

От конструкции изделия не зависит, откуда идет кабель подсоединения к розетке — от испарителя или внешнего модуля.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

• приветствуется наличие дифференцированного реле или надежного заземления;
• она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
• если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
• она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Подбираем провод

Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5— 2,5 квадрата (мм2), а сила тока при этом будет соответственно до 18 ампер и более.

Если расстояние между системой и электрощитом до 10 м, то подойдет сечение в 1,5 мм2, когда расстояние больше, тогда и сечение увеличивается.

Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.

Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.

При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку, то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.

Подключаем испаритель

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

Удаляем декоративную переднюю панель. Демонтируем крышку защиты, фиксатор кабеля в нижней части. Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону. С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания. Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты. Надежно укрепляем провод на выходе из коробки. Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Монтаж розетки для кондиционера

Определившись, где должна быть точка подключения и выбрав модель, можно приступать к монтажу розетки для кондиционера. Первое – убедитесь, что электросеть обесточена. Для этого нужен индикатор. Сечение провода минимум 2 мм. Не применять алюминиевую проводку, при высокой мощности она нагревается, нельзя напрямую подключать к металлическим элементам электрических цепей. Это приведет к окислению контактов. Используйте медные электропровода. Для деревянных стен допускается установка только накладных или наружных моделей.

Фактическая высота розетки должна соответствовать принятым нормам. Нужно правильно измерить расстояние от пола, потолка и окон. В качестве точки отсчета используйте центр, а не границы контура. При штробировании глубина и ширина должна быть больше габаритов кабеля на 1-2 мм.

Для работ нужен штроборез, дрель-перфоратор, насадка для формирования ниши в стене, изолента, термоусадочная лента. Во время обработки бетонных или кирпичных поверхностей будет много пыли, мебель рекомендуется закрыть пленкой или временно убрать из зоны монтажа.

Порядок установки

Порядок установки розетки для кондиционера содержит следующее:

1. Сделайте штробы и отверстие.
2. Установите проводку.
3. Зачистите концы проводов на 0,5-1 см.
4. Для скрытых моделей ослабьте винты фиксации в монтажном отверстии стены, для накладных и наружных – снять заднюю крышку.
5. Закрепите очищенные провода (фаза, ноль, заземление) в соответствующих клеммах.
6. Проверьте надежность соединения.
7. Установите корпус в стену, закрепить.

Кстати, рекомендуем полезную статью про домашние растения, которые обязательно нужно выращивать дома, чтобы очищать воздух.

С помощью индикаторной отвертки проверьте наличие электрической цепи. Корпус должен надежно крепиться к стене, при возможных резких рывках вилки он остается на месте.

Уставновка розетки для кондиционера своими руками

Решившись устанавливать розетку для кондиционера своими руками, перед подключением в сеть нужно соединить внутренний и внешний блок сплит-системы. Для этого выполняются действия в указанном порядке:

1. Снять наружную панель.
2. Демонтировать кабельный фиксатор.
3. В отверстие, расположенное на задней поверхности охладителя, установить кабель.
4. Зачистить и затянуть в клеммах концы кабельного провода.
5. С помощью фиксатора прикрепить провод.
6. Установить декоративную крышку.

Когда приходится прокладывать для кондиционера отдельную линию, нужно помнить о нескольких важных рекомендациях:

• между соседними проводами расстояние не менее 3 мм;
• укладывать провод можно в вертикальной или горизонтальной плоскости;
• соединения проводятся с помощью болтов или клемм.

Этапы подключения кондиционера к сети

Подключение кондиционера к электросети — не менее важный этап, который следует за выбором, покупкой и установкой кондиционера.

Все работы должны выполняться в соответствии с электрическими схемами, приведенными в инструкции по монтажу и эксплуатации. Схемы подключения также указаны на крышках наружного блока и внутреннего блока.

Этап #1 — подготовка инструментов и материалов

Подключение кондиционера к электросети и все электрические работы должны выполняться с использованием таких инструментов, как дрель, плоскогубцы, наборы отверток и другие.

К обязательным расходным материалам относятся шурупы, дюбели, хомуты, пластиковые короба для кабелей и т.д.

Перед началом подключения климатических блоков необходимо обеспечить свободный доступ к местам их установки и подключения. Уберите все предметы с площадки или накройте их, чтобы избежать повреждений от бетонной, кирпичной пыли и мелких крошек.

Точный перечень необходимых материалов и инструментов зависит от нескольких факторов:

• модели устройства;
• требований производителя кондиционера;
• выбранного способа подключения к сети (через розетку или через отдельную питающую линию).

Особое внимание также следует уделить устройствам, от которых зависит стабильность работы электроприбора. Например, если вы регулярно испытываете перепады напряжения в сети, следует немедленно выбрать стабилизатор для дома

Для подключения кондиционера к электросети необходимы розетка, кабель и выключатель.

При расчете необходимой длины кабеля следует учесть, какой длины он должен быть:

• толщину стены;
• расстояние от стены до наружного и до внутреннего блока;
• длину кабеля под самими модулями (примерно 1,2 — 1,5 м).

Также рекомендуется приобрести дополнительный кабель, чтобы можно было подключить датчики, например, датчик температуры.

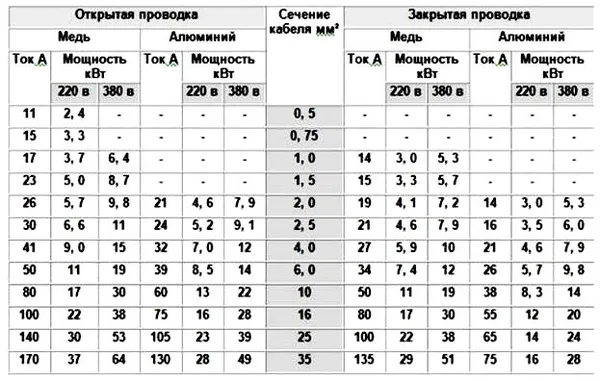

Сечение кабеля следует выбирать в соответствии с рекомендациями производителя. Схемы подключения для отдельных моделей включены в инструкцию по установке.

Для кондиционеров высокой мощности (более 1800 Вт), предназначенных для питания помещений с большой площадью, стандартные розетки на 16 А не подходят, так как они не выдерживают фактической нагрузки подключаемого устройства.

Для прокладки кабеля кабели крепятся с помощью винтов и клея. Для так называемой «скрытой прокладки» также необходимы специальные кабельные стяжки для крепления кабелей к кабельным каналам.

Для отделки стен используется специальная штукатурка. С помощью этого материала штукатурный слой при необходимости можно быстро вскрыть.

Этап #2 — изучение схем подключения к сети

Важно, чтобы кондиционер был правильно заземлен — в новых домах есть заземляющий проводник. Однако в старых домах все не так просто — в них нет заземления, поэтому большинство пользователей включают кондиционеры «как есть»

Для защиты от перегрузки сети в панели управления установлен индивидуальный линейный выключатель. Для получения подробной информации обратитесь к технической документации с пошаговыми инструкциями по подключению кондиционеров. Если вы будете следовать этим шагам, то сможете выполнить работу самостоятельно.

Как правильно подключить питание кондиционера к электросети. Общие требования

Правильное питание кондиционера осуществляется через 10-амперный автоматический выключатель. Кабель имеет сечение 1,5 мм и состоит из трех жил — фаза, нейтраль, земля. Для соблюдения требований пожарной безопасности не имеет значения, каким из трех способов подается питание:

1. 1. 1. Прокладка кабеля с прямым подключением:
         • Плюсы: корпус внутреннего блока скрывает место вывода кабеля из стены — кабель не виден, нет розетки. Не нужно тянуться и выключать вилку из розетки – выключается через автомат в щитке. Надежность питания – отдельный кабель и автомат точно выдержат нагрузку;
         • Минусы: для кондиционера нужен отдельный автомат и кабель – если этого не сделать, в зимний период техника будет под напряжением. Затраты на приобретение автомата и десятков метров кабеля. Затраты на дополнительные работы по прокладке кабеля:
      2. Подведение отдельной розетки под кондиционер:
         • Плюсы: на зимний период или в сезон летних отпусков система легко обесточивается, розетка для кондиционера не требует отдельного выключателя в щитке – можно подвести кабель от ближайшей коробки;
         • Минусы: неправильно расположенная розетка портит внешний вид:
      3. Питание кондиционера от переноски:
         • Плюсы: решение предельно дешевое, при переносе кондиционера в другое место легко перенести и переноску;
         • Минусы: часто, при использовании дешевой переноски – греется провод переноски и ее контакты, портит интерьер помещения.

Лучшим решением для подключения электропитания к кондиционеру является отдельный кабель, питающийся от отдельного автоматического выключателя с номиналом 10 А и более. В этом случае розетка не требуется.

Кабель питания для внутреннего и внешнего блока

Лучше всего проложить кабель питания в отверстии во время ремонта. Альтернативные варианты монтажа:

• Спрятать в гипсокартонный короб – на стадии его сборки. Желательно провести кабель в пластиковой гофре;
• Проложить провод под подвесным или гипсокартонным потолком
• Для частных домов вариант прокладки кабеля питания для кондиционера по фасаду здания в металлической гофре или трубе;
• В пластиковом кабелегоне по стене от распредкоробки до внутреннего блока сплит-системы.

Подробнее о том, как проложить кабель под кондиционером, читайте в статье Установка кондиционера во время ремонта.

Для настенного монтажа следует использовать монолитный кабель с двойной изоляцией. Сечение кабеля составляет 1,5 мм для кондиционеров площадью до 25 м2 и 2,5 мм для устройств площадью более 25 м2.

Кондиционер может получать питание тремя способами (в зависимости от марки и модели):

1. Внешнее электропитание только к внутреннему блоку. От внутреннего уже питается внешний. В этом случае достаточно обычной розетки возле внутреннего блока;
2. Внешнее электропитание к внешнему блоку. От внешнего питается внутренний. В этом случае вообще не нужно розеток;
3. Внешнее питание для обоих блоков отдельно. Редкий случай. Используется в мощных и дорогих системах.

Подключение кондиционера к сети

Перед подключением сплит-системы к электросети следует ознакомиться со схемами и спецификациями на узлы прибора и проанализировать состав стен. Затем нужно осмотреть существующую систему электроснабжения, замерить поперечное сечение входящих кабелей и протестировать выбранную трассу специальным детектором.

Существует несколько способов подключения кондиционера к электросети. Если линия проводки для мощного электроприбора не была предусмотрена заранее, придется прокладывать сети и устанавливать розетки после проведения капитального ремонта.

Удобнее всего подключить розетку в распределительной коробке помещения. Но это становится возможным только в том случае, если электропроводка, идущая от этой коробки к электрическому щитку квартиры или частного дома, может выдержать максимально возможную нагрузку всех подключаемых электроприборов.

Другой способ предполагает прокладывание новых линий электропроводки. В этом случае нужно проштробить стену, проложить новый кабель в пластмассовой гофрированной трубе и подключить его к распределительной коробке. Если глубина штроба составляет больше 2 см, кабель можно прятать в стену без гофротрубы.

Гофрированная труба (гофротруба) – это труба с переменным поперечным сечением, в которой есть толстостенные и тонкостенные участки, придающие ей жесткость и гибкость одновременно

Штроб может проходить горизонтально или вертикально, но по диагонали он располагаться не может. Это противоречит основным строительным регламентам.

На основании проекта обустройства линий можно заблаговременно определить места вывода электрической сети, в т.ч. и для климатической техники. Если же нет возможности штробить стену, электропроводку можно проложить открытым способом.

В этом случае провода прячутся в специальный пластиковый кабель-канал, который закрепляется на стене шурупами. Этот способ наименее трудоемкий и затратный, но пластмассовый канал может нарушить внешний вид комнаты.

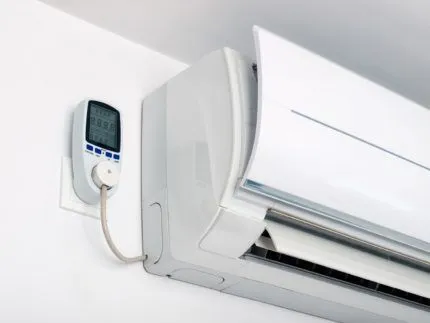

Спрятать шнур, тянущийся от бытового кондиционера к сетевой розетке, можно в пластмассовом коробе любого цвета и формы в зависимости от особенностей интерьера комнаты

Если ни один из этих способов не походит, можно присоединить устройство через шлейф к розетке, питающей технику с меньшей мощностью. При этом шлейф тянется от гнезда рядом с кондиционером до самой точки электропитания. Но нужно проверить возможности розетки. Если сеть не справится с нагрузкой, провода сгорят.

Подключение сплит-системы к сети электропитания с помощью вилки и раннее установленной розетки является наиболее простым способом. Для этого не нужно выполнять электромонтажные работы, поэтому с таким подключением может справиться любой человек.

Этот вариант монтажа выбирают для:

• сплит-систем небольшой мощности (до 4 кВт);
• кондиционеров, встроенных в окно;
• кондиционеров, которые были установлены в комнате на короткое время.

Но лучше проработать расположение климатической техники и розеток под нее заранее. Это позволит проложить более надежные провода к тем розеткам, от которых будет питаться в будущем кондиционер.

Какие бывают кондиционеры

На сегодняшний день существует несколько разновидностей кондиционеров. Самые распространенные такие:

1. Оконный;
2. Мобильный;
3. Сплит-система;
4. Мультизональная система;

Сплит-система

Оконный кондиционер врезается в проем окна. Такая климатическая техника была распространена более 10 лет назад, сейчас ее популярность значительно снизилась. Недостатков у таких устройств больше, чем достоинств. Преимуществами таких кондиционеров являются:

• Невысокая стоимость;
• Легкость монтажа.

К недостаткам таких систем относятся:

• Низкая мощность, такое устройство не может качественно охладить комнату, особенно если она нестандартной формы. А если окно закрыто плотными гардинами или шторами, то холодный воздух вообще не попадет в комнату;
• Слишком высокий уровень шума, за счет того, что компрессор находится в середине помещения;
• Уменьшение освещенности комнаты – кондиционер перегораживает часть окна и уменьшает доступ солнечного света в помещение.

Мобильные кондиционеры отлично подойдут тем людям, которые часто меняют место проживания. Также отлично они зарекомендовали себя в загородных домах. Чтобы выполнить электрическое подключение такого устройства достаточно обычной розетки. Для удаления горячего воздуха нужно вывести гибкий патрубок в форточку или специальное отверстие в стене. Достоинствами таких приборов можно назвать:

• Легкость перемещения;
• Легкость монтажа.

Мобильная система кондиционирования

Недостатков у таких систем кондиционирования на порядок больше, к ним относятся:

• Высокая стоимость – иногда сравнима со стоимостью стационарной сплит-системы;
• Повышенный уровень шума за счет компрессора внутри помещения;
• Невысокая мощность, такой аппарат не сможет качественно охладить большую площадь.

Сплит-системы являются наиболее востребованными на сегодняшний день. В магазинах бытовой и климатической техники они представлены в большом ассортименте. Выбрать можно исходя из дизайна и эксплуатационных характеристик. Преимуществами таких систем являются:

• Большой выбор, что позволяет легко выбрать нужный дизайн;
• Низкий уровень шума, компрессор в таких системах располагается на улице.

Недостаток у таких сплит-систем всего один – они требуют привлечения к монтажу специалистов. Хотя встречаются такие домашние мастера, которые без проблем, самостоятельно подключают сплит-системы в частных домах и квартирах, расположенных на нижних этажах.

Мультизональные системы чаще применяют в офисных помещениях. С помощью одной такой системы кондиционирования можно качественно обслужить до 30 комнат. Причем для каждой из комнат ставится индивидуальный внутренний блок подходящего дизайна. Достоинствами таких систем являются:

• Возможность обслуживания большого количества комнат, без изменения качества;
• Высокий срок службы, с сохранением всех технических характеристик на всем этапе эксплуатации;
• Поддержание комфортной температуры в каждом отдельном помещении.

Мультизональная система

Недостатков у мультизональных систем всего два:

• Высокая стоимость, которая доступна не всем;
• Сложность монтажа.

Разновидность системы кондиционирования нужно подбирать исходя из площади помещения и его предназначения. Немаловажным будет заранее ознакомиться с техническими характеристиками приобретаемого кондиционера и тонкостями его подключения.

Читаем дальше — узнаём больше!

• 2.27
• 1
• 2
• 3
• 4
• 5

Оценка: 2.3 из 5Голосов: 84

5

Ответить 3 года назад

Анна

3 года назад До этого времени долго мучилась от жары, ведь наш кондиционер испортился, а кроме меня , тут не кто не живет,все не хотела звать мастера,думала сама.Прочитав ваше статью ,я с легкостью смогла понять в чем была проблема,спасибо Вам и вашему замечательному разделу.

Ольга Сойка

3 года назад В наши дни есть нужное и высокотехнологичное оборудование, как кондиционер. Недавно и мы приобрели кондиционер, решили создать уютный микроклимат у себя дома. Немедля приступили, но не получилось подключить. Прочитав информацию и руководствуясь инструкцией, соблюдая последовательность, подключили.

Сергей

3 года назад Прежде чем самому подключать дома кондиционер,- вспомните пословицу. Скупой платит дважды. Надумали ставить кондиционер,- пригласите специалиста по его установке. И дама у вас будет комфортно и нервы себе сбережете!

Ринат

3 года назад Хочу обратить особое внимание. В зависимости от марки кондиционера, подключается к сети внутренний блок или в некоторых случаях наружный

Необходимо это учитывать, для расчета длины питающего кабеля. В целом статья познавательная. Подчеркнул для себя некоторые вещи.

Влад

3 года назад 3 года назад отредактировал Цитата Прошлым летом купил кондиционер, установить решил самостоятельно, так как есть небольшой опыт работы с электроприборами. В точности следовал вложенной инструкции, но ничего не получалось, чуть было не закоротил электросеть. Как оказалось, инструкция как то попала не от той модели, так, что до того, как что то делать самостоятельно обязательно ознакомьтесь с системой из разных источников.

Из чего состоит сплит-система

Сплит-система состоит из двух блоков — внутреннего, который располагается в помещении, и внешнего, уличного. Во внешнем блоке находятся:

• вентилятор для обеспечения циркуляции воздуха через воздушный теплообменник;
• конденсатор, где охлаждается и конденсируется фреон;
• компрессор для сжатия фреона и нагнетания его в холодильный контур;
• блок автоматики.

Во внутреннем блоке сплит-системы находятся:

• система фильтров грубой и тонкой очистки;
• вентилятор для обеспечения циркуляции охлажденного воздуха в помещении;
• воздушный теплообменник для охлаждения воздуха;
• жалюзи для регулировки направления воздушного потока.

Где лучше располагать внутренний блок

Внутренний блок следует размещать в помещении таким образом, чтобы струя воздуха не была направлена непосредственно на людей. В противном случае использование кондиционера во время жары провоцирует простудные заболевания.

Установка внутреннего и внешнего блоков и прокладка трассы

Трассой называются фреоновые и электрические коммуникации, которые прокладываются между блоками. Фреон подается по медным трубам, покрытым теплоизоляцией, которые подключаются к блокам при помощи штуцерных конических соединений. Подсоединение возможно осуществить только силами квалифицированных специалистов и с применением специализированного инструмента.

Если установка сплит-системы проводится на этапе ремонта в помещении, коммуникации прокладывают в стенах, которые специально для этого штробируют

Важно при этом не замуровать в стену какие-либо стыки трубок и проводов, к ним должен быть обеспечен доступ. Если в помещении уже был сделан ремонт, коммуникации прокладываются в коробе поверх стены

Установка внутреннего блока

Внутренний блок размещают в помещении таким образом, чтобы охлажденная воздушная струя не встречала на своем пути никаких препятствий. Циркуляция воздуха в помещении должна быть свободной.

Установка внешнего блока

Внешний блок устанавливается таким образом, чтобы исключить его повреждение падающими сосульками, заливанием дождем или заваливанием снегом. Возможна установка внешнего блока на незастекленном балконе. Место установки внешнего блока должно обеспечивать удобство осмотра и проведения техобслуживания.

Где установить кондиционер, решить довольно просто. Как установить — более сложный вопрос, даже если у вас есть схема установки кондиционера. Установка кондиционера своими руками невозможна принципиально, а профессиональная установка обойдется в сумму от $170 до $250. Иногда встречаются предложения по установке сплит-систем и за $100. Однако, это крайне сомнительная экономия, которая может привести к выходу кондиционера из строя — об этом говорит статистика. До 80% поломок кондиционеров в Москве и Санкт-Петербурге происходит из-за того, что не соблюдаются правила установки кондиционера.

Кстати!

Распространено мнение, что лучше всего монтировать сплит-систему с привлечением промышленных альпинистов. Этот подход может сослужить вам плохую службу, поскольку привлекать альпинистов тогда придется и далее — для любого ремонта и обслуживания. Если возможно осуществить монтаж внешнего блока через окно или с привлечением автовышки, выбирайте именно эти варианты.

Знать основные принципы установки кондиционера полезно, чтобы понимать, что именно делают монтажники, и правильно сформулировать вопросы к ним. Самостоятельный монтаж климатического оборудования чреват ошибками, которые обойдутся дороже, чем профессиональные работы.
