Схема подключения датчика движения с выключателем к лампочке: варианты установки

Инструкция Датчик Движения Дд 008

Датчик движения для освещения . Также такой датчик учитывает и уровень освещенности. Для коммутации цепей нагрузки используется встроенное в датчик электромеханическое промежуточное реле. Чаще всего датчики движения применяют для управления освещением улиц или жилых помещений. В настоящее время датчики движения мы устанавливаем на автоматическое управление освещением тамбуров и лестничных площадок подъездов жилых многоквартирных домов. Скоро я опубликую около 1. Подписывайтесь на получение уведомлений о выходе новых статей на сайте.

Форма подписки расположена внизу статьи и в правой колонке сайта. Актуальность применения датчиков движения для включения света обусловлена не только удобством и комфортом

При использовании датчиков движения значительно уменьшается расход электрической энергии, что немаловажно в наше время, а также увеличивается срок службы самих ламп. Принцип работы датчика. Принцип работы датчика движения для включения света очень прост

Принцип работы датчика движения для включения света очень прост

Принцип работы датчика движения для включения света очень прост.

Датчики предназначены для автоматического включения и выключения нагрузки в заданном интервале времени в зависимости от наличия движущихся . ДАТЧИКИ ДВИЖЕНИЯ служат для автоматического включения и отключения освещения в целях экономного использования .

При появлении какого- либо движения в зоне чувствительности датчика, он начинает определять уровень освещенности. И если уровень освещенности ниже уставки срабатывания, то датчик срабатывает, тем самым включая своими выходными контактами светильник. Все правильно. Логика здесь прослеживается. Ведь если движение будет в светлое время суток, то зачем включать свет, ведь днем и без того светло. Мощность выходных цепей датчика зависит от типа и разновидности датчика.

Например, у датчика движения типа ДД- 0. ВА) для энергосберегающих ламп и 1. Вт) для ламп накаливания. Согласитесь, очень даже неплохо. Датчик движения для включения света типа ДДДля реализации вышесказанного я использую инфракрасные датчики типа ДД- 0.

ДД- 0. 24. В от фирмы IEK. Проблем с ними не было, поэтому рекомендую их к применению. Вот так он выглядит.

А это его габаритные и установочные размеры. Основные характеристики инфракрасного датчика представлены в таблице ниже (нажмите на картинку для увеличения): Установка датчиков движения. Теперь разберем вопрос установки датчиков, т. Чтобы не было частых ложных срабатываний место его установки тщательно выбирается. Запрещено устанавливать датчик движения, если в его зоне чувствительности находятся: вентиляторы (движущиеся и вращающиеся части, лопасти)проезжающий транспорт (тепло от двигателей)кондиционеры (влияние отрицательной температуры)трубы отопления (влияние положительной температуры)деревья и кустарникиразличные электромагнитные помехи. Не стоит забывать и про угол обзора датчика. При установке датчика на потолке угол обзора составляет 3.

Если же установить его на боковой стене, то угол обзора уменьшиться до 1. Крепеж датчика движения к поверхности выполняется в следующей последовательности. Поворачиваем защитную крышку датчика по часовой стрелке и снимаем ее. Открывается доступ к двум крепежным отверстиям и регулировочным винтам.»LUX» — регулятор уставки срабатывания в зависимости от уровня освещенности»TIME» — регулятор выдержки времени во включенном состоянии»SENS» — регулятор уставки чувствительности к инфракрасному излучению. Схема подключения датчика движения.

Датчик движения должен получать питание через автоматический выключатель или предохранитель, т. Подключение проводов осуществляется к клеммным зажимам. Сечение провода не должно превышать 1,5 кв.

Эта схема самая простая в подключении. L — фаза, N — ноль, А — коммутируемая (выходная) фаза с датчика на светильник. Вариант 2. Второй вариант (не стандартный) схемы подключения смотрите ниже. Эту схему подключения датчика можно применить в том случае, если Вам необходимо, чтобы свет горел какой то период времени, не зависимо от освещенности и движения. Для этого в схему, параллельно датчику, подключаем обычный одноклавишный выключатель (можно и двухклавишный при использовании одного контакта). Вариант 3. Третьим вариантом схемы подключения датчика движения для включения света необходимо воспользоваться при условии, что общая выходная нагрузка (мощность светильников) превышает предельное значение (об этом я говорил в самом начале статьи). Для этого в схему добавляем контактор с напряжением катушки на 2.

В этом видео рассмотрены основные виды датчиков движения. Три провода всего и инструкция вроде не на китайском).

Стоимость датчиков движения

Планируя установить приборы для слежения в жилых помещениях, пользователи часто задумываются о целесообразности дополнительных расходов. Стоимость самых простых устройств начинается от 300…350 рублей, при этом на китайских сайтах можно найти и более дешевые варианты (особенно при оптовой закупке или совместных покупках). Относительно качественные изделия с возможностью регулировки рабочих параметров, удобным монтажом и достаточной чувствительностью стоят 700…2000 рублей, причем беспроводные (на батарейках) приборы имеют стоимость на 10..50% выше проводных аналогов.

Датчик движения работает неправильно — ошибки подключения

Ложные срабатывания нередко происходят при воздействии посторонних факторов. Например, при неправильном размещении датчиков вблизи нагревательных элементов или на улице, недалеко от деревьев.

При ветре и движении веток, прибор будет срабатывать и каждый раз запускать освещение. Но иногда подобное случается по причине неисправности внутренних компонентов.

Чтобы выяснить что же виновато в ложных срабатываниях, просто заклейте непрозрачной изолентой чувствительное окошко.

Если это ничего не изменит и прибор по прежнему будет самопроизвольно запускаться, тогда он однозначно вышел из строя и его пора менять.

С точки зрения логики работы устройства, без разницы куда вы подключите фазу, а куда ноль. Но с точки зрения безопасности, разрываться должен именно фазный проводник.

То же самое правило действует и при подключении любого патрона светильника.

Поэтому здесь все делается аналогично. Заводите фазу именно на ту клемму, куда предписано инструкцией.

Подобное может происходить при направлении постороннего луча света, от рядом расположенного светильника в чувствительный элемент.

Например, ближайшая лампочка накаливания, при отключении будет затухать не моментально, а постепенно. И ее нить остывая, по прежнему будет излучать инфракрасные волны.

Эти волны уловит инфракрасный датчик и сработает на них, вновь запустив освещение. И так N-ое количество раз до бесконечности.

Поэтому смотрите, чтобы свет от лампочек не бил напрямую в сам датчик, либо они находились от него на удаленном расстоянии. Из-за этого их зачастую и прячут непосредственно под корпусом светильника.

Вы должны не забывать, что есть модели потолочные, а есть настенные.

У обоих устройств диаграммы работ несколько отличаются. Угол обзора у них разный, а значит и работать они будут не так как вы изначально планировали, порой включаясь в самые неподходящие моменты.

Нельзя ставить датчики движения направленные на окна, кондиционеры или монтировать их на улице в сильно продуваемых местах.

Инфракрасный фотоприемник расположенный внутри, чутко реагирует на любое тепловое излучение. А значит сквозняк или ветер, привнося холодный воздушный поток, запросто могут изменить интенсивность ИК-излучения в зоне действия прибора.

Он будет срабатывать от каждого такого порыва, даже если поблизости нет движения и человека. А еще он может срабатывать от бликов на стекле окна или отражении солнышка в лужице.

Некоторые даже сталкивались вот с такой редкой проблемой. Датчик смонтирован в гипсокартонную стену, внутри которой, по тем или иным причинам, периодически появляется тяга и перемещение теплых потоков воздуха снизу вверх.

Так вот, даже на такую казалось бы не очевидную вещь, эта штука может иногда срабатывать.

Дело в том, что это не просто прозрачное стеклышко, как многие думают. Это линза Френкеля.

Она специальным образом фокусирует ИК излучение за счет вогнутых сегментных зеркал.

А если у вас будет на внешней стороне грязь или вы случайно уроните корпус и на нем появится трещинка, то прибор начнет работать некорректно.

Источники – https://cable.ru, Кабель.РФ

Возможные ошибки и способы их устранения

Не всегда всё проходит гладко. Иногда установка завершена, напряжение на приборе есть, но работа его не ладится. Не стоит опускать руки, нужно ещё раз внимательно проверить всю цепь соединения проводов, благо их немного. Если все провода расположены на своих местах, следует убедиться в хорошем контакте их с клеммами. Для этого нужно отвёрткой провести дополнительный зажим винтов в колодке. Также необходимо сделать ревизию соединений в распределительной коробке — ещё раз убедиться в правильности подсоединений и хороших контактов

Особенное внимание нужно уделить «нулевому» и «фазовому» проводам

Причина неполадки может крыться в плохо соединённых проводах

Фазу можно проверить обычным индикатором напряжения, а вот с нулём дела обстоят сложнее. Чтобы точно определиться с его наличием, нужен тестер. Но выход есть и тут. Можно смонтировать патрон с обыкновенной лампой накаливания, и вывести от него два провода. Если аккуратно прикоснуться оголёнными проводами к фазе и нулю, осветительный прибор должен загореться. Если этого не произошло, значит, нуль отсутствует. В таком случае нужно обследовать всю протяжённость линии начиная от счётчика.

Наличие напряжения показывает загорающийся светодиод пробника

Чаще всего неполадки в работе датчика движения возникают из-за особенностей регулировки его чувствительности. В предпродажном варианте регуляторы настроены на определённый рабочий уровень. Но если во время установки верньеры были смещены, могут возникнуть всевозможные казусы. Поэтому нужно внимательно ознакомиться с технической документацией, приложенной в упаковке, и провести установки регуляторов самостоятельно.

Какой датчик движения для освещения выбрать

Ассортимент представлен датчиками с разным принципом действия, исполнением и характеристиками. В частности, выделяют:

Датчики с разным климатическим исполнением и степенью влагозащиты. Уличная группа представлена моделями с влагозащищенностью не ниже IP 55 (при эксплуатации без козырька, на открытых столбах или участках – не ниже IP65), пылезащищенными корпусами и диапазоном рабочих температур от -40 до +60 °С. Датчики для внутреннего размещения имеют степень защиты выше IP22 и работают при температуре в пределах от – 20 до +40 °С.
Модели с разным способом монтажа: накладные, монтируемые на высоте около 2,5-3 м от уровня пола (в том числе в углах, при использовании специальных кронштейнов) и, как правило, имеющие ограниченный угол обзора (120-180°) на стенах, и встраиваемые. При монтаже на потолок последние имеют угол обзора до 360 °. Настенные виды в свою очередь разделяются на модели с неизменным углом обзора и датчики с возможностью изменения положения головки с линзой. Последние позволяют корректировать зону охвата в небольших пределах.
Устройства с разным типом питания: подключаемые к стационарной сети, беспроводные, работающие от обычных или солнечных батарей и комбинированные.
Модели с разным принципом действия, включая датчики ИК, ультразвуковые сканеры, генераторы микроволн.

Максимальным преимуществом обладают комбинированные модели, совмещающие разные принципы срабатывания, но из-за дороговизны их применение в частной сфере ограничено.

В целом при выборе конкретной модели датчика движения помимо цены и зоны охвата (дальности и угла) обращается внимание на:

число полюсов – для традиционных ламп достаточно двухполюсных устройств, подключаемых последовательно через фазу и ноль, для светодиодных нужны трехполюсные;
мощность подключаемых осветительных приборов: мощность датчика должна быть на 20-30% выше, но не более 600-1000 Вт;
наличие фотореле, исключающее срабатывание датчика в дневное время;
наличие или отсутствие опции регулировки отсрочки в таймере выключения (требуется при необходимости работы светильников при выходе человека из зоны срабатывание в течение определенного времени);
другие функции – возможность фиксированного включения пользователем, защиту от ложного срабатывания при движении мелких животных.
дизайн и габариты.

Характеристики и особенности эксплуатации датчиков движения в системах освещения:

	ИК-датчики	Ультразвуковые	СВЧ-устройства
Принцип работы	Пассивный, регистрация теплового излучения	Активный, анализ отраженных звуковых волн в диапазоне от 20 до 60 кГц	Активный, анализ отраженных электромагнитных волн с частотой около 5,58 Гц
Зона срабатывания, м	6-50 при условии открытого радиуса видимости	От 3 м до 10-15 м, верхний предел ограничен	3-20 м у бытовых моделей, до нескольких сотен у продвинутых
Вероятность несрабатывания/ случайного срабатывания	Низкая/средняя	Высокая/низкая	Низкая/Высокая
Влияние температуры окружающей среды	При температуре свыше +25 чувствительность датчика повышается, возможны ложные срабатывания	Незначительное
Цена	Доступная	Высокая
Основные преимущества	Регулировка зоны и дальности захвата. Простой монтаж. Не влияет на животных и здоровье человека	Точность прибора не зависит от температуры объекта и среды, запыленности или влажности	Компактность, высокая точность срабатывания, отслеживание движения за стеклом или тонкими перегородками, максимальная зона охвата в градусах и дальности
Минусы	Частые ложные срабатывания, зависимость от условий эксплуатации	Сравнительно малая зона охвата, игнорирование плавных движений	Дороговизна, влияние на человека

Регулировка работы датчика движения для включения/выключения света

На устройстве первым делом необходимо проставить время. Датчик позволяет выбрать промежуток от секунды до 10 минут. Определиться со временем будет легче, если прислушаться к следующим советам:

оптимальный период подачи света на лестницу — несколько минут, ведь дольше в таком месте задерживаются редко;
нормальный промежуток времени для подачи света в подсобное помещение — 10–15 минут, ведь из такой комнаты часто приходится что-либо забирать.

На датчике полагается устанавливать задержку срабатывания после фиксации движения объекта. Эта величина может составлять от нескольких секунд до 10 минут и обусловливается тем, насколько быстро передвигается человек. Например, коридор пересекают быстро, поэтому в нём лучше монтировать датчик с сокращённым параметром «Time».

Без настройки устройство будет работать неправильно

Уровень освещённости, зависимый от регулятора «Lux», следует отладить таким образом, чтобы датчик выполнял свою задачу в моменты, когда помещение освещается меньше чем обычно. Комнату, куда много света проникает из окон, рекомендуется оснащать датчиком движения с регулятором «Lux», поставленным в начальное или среднее положение.

Чувствительность устройства, запускающего определённые действия в ответ на движение человека, находится под контролем регулятора «Sens». На эту величину влияют отдалённость прибора от передвигающего объекта и вес человека, заставившего датчик заработать. Поэтому в случае включения датчиком света без причин требуется сделать датчик менее чувствительным. А о повышении показателя реакции прибора стоит задуматься лишь при отсутствии действий от датчика во время прохождения мимо него человека.

Датчик движения имеет сложную конструкцию, которую приходится подстраивать под особые условия функционирования. Игнорирование правил чревато тем, что прибор будет работать вразрез с желаниями хозяина помещения.

Характеристики датчика движения

Рынок электроприборов предлагает широкий выбор датчиков движения. Каждый из них имеет как общие для всей электроники характеристики (входное напряжение), так и индивидуальные, важные для выбора

Чтобы прибор отвечал всем требованиям, стоит обратить внимание на представленные ниже параметры

Использование устройства в подъезде

Степень защиты

Защищенность датчика — качество, от которого зависит долговечность и стабильность работы. Для обозначения степени защиты был введен международный код защиты — IP. Первая цифра характеризует устойчивость к твердым частицам, пыли, а вторая — к влаге.

Степени защиты (IP)

Важно! Для офисных помещений достаточно установить датчик с маркировкой IP 20-23. Уличным светильникам подойдет защита 44-54. В особо опасных для электронных приборов местах (ванные, душевые комнаты) рекомендуется ставить датчики с показателем IP65

Тип питания

По типу питания датчики движения делят на две группы: проводные, работающие от электросети (220В) и беспроводные на батарейном питании (к ним относят устройства, использующие солнечные батареи).

Угол действия

Ширина угла действия у настенных датчиков варьируется от 120 до 280 градусов. Для потолочных устройств показатель доходит до 360, что позволяет отслеживать движение во всей комнате. Значение нужно выбирать исходя из места установки.

Дополнительная информация! Пассивные ИК детекторы малочувствительны к объектам, направляющимся в их сторону «по лучу». Максимальная вероятность включения света будет в случае, если объект перпендикулярно пересечет несколько волн излучателя.

Дальность действия

Параметр имеет три варианта измерения:

объект направляется по касательной к окружности с детектором в центре (самая большая область, до 40 м);
движение объекта на датчик (фронтальная плоскость, до 20 м);
зона присутствия — работа непосредственно под устройством (0 м).

Дальность датчика

Совет! Для небольших помещений датчика с дальностью 6-4 м будет достаточно, для просторных комнат лучше использовать более «дальнобойные» устройства.

Максимальная подключаемая мощность

Важно заранее рассчитать количество подключаемых в цепь источников света и их энергопотребление. В зависимости от этого максимальная потребляемая мощность прибора может достигать от 60 до 2200 Вт. Это интересно: Виды светодиодных лент и основные отличия между ними

Это интересно: Виды светодиодных лент и основные отличия между ними

Двухпроводное подключение датчика движения

В первую очередь определитесь, какой у вас датчик по типу подключения. Они доступны с двумя или тремя проводами.

Сначала рассмотрим простейшую двухпроводную схему.

Двухпроводные датчики движения часто устанавливают в обычные розеточные коробки. Общая картина его подключения состоит из 4 элементов:

автоматический выключатель питания 220В

распределительная коробка

сам датчик

приспособления

Подключение устройства аналогично установке однокнопочного выключателя света. То есть необходимо подвести к датчику фазу питания и через нее поставить на лампу.

При этом пакет «датчик — светильник» лучше использовать на отдельной схеме, а не устанавливать на общее освещение.

Рассмотрим процесс установки с самого начала. Сначала проложите трехжильный кабель ВВГнг-Лс 3 * 1,5мм2 от автомобиля к панели приборов в распределительной коробке. Обозначает и маркирует свои жилы: фазу, ноль, землю.

Затем протяните двухжильный кабель, на котором установлен датчик.

В каком месте лучше всего его разместить?

Классический вариант для моделей, устанавливаемых в розетку, находится на высоте 1,2-2,0 м от уровня пола.

Не путайте их с настенными приборами, расположенными в проходах или подъездах в многоэтажные дома или у входа в здание. Обычно они задираются до потолка, недалеко от дверей.

Также убедитесь, что открытые двери не закрывают поле обзора датчика.

Также не рекомендуется размещать их на батарее или других нагревательных приборах.

Кроме того, в распределительную коробку кладем кабель, идущий к светильнику. Внутри него соединяем все жилки в следующей последовательности.

Сначала нули. От шнура питания до шнура лампы.

Также заземление, если оно есть, конечно.

Но фаза от машины подключена к одной из жил, которые идут вниз к датчику (L). Вторую жилу от кабеля датчика надеваем на крепление (L датчика).

Осталось воткнуть сам датчик в розетку. Входящую фазу с символом L мы кладем на соответствующую клемму.

Подключаем вторую жилу к клемме, где нарисован осветительный прибор или знак «нагрузка», как на следующем рисунке.

Осталось спрятать весь механизм в розетку и установить декоративную рамку.

Далее произведем настройки на передней панели. Для этого откручиваем все «флажки» по порядку».

1 — перевести устройство в автоматический режим

2-установить порог чувствительности

Чтобы датчик не включился днем или в другое ненужное время суток, в зависимости от уровня освещения и интенсивности светового потока.

3-установить время, по истечении которого освещение выключается, как только движение исчезает в пределах досягаемости устройства

это все. Подайте напряжение и проверьте работу всей цепи.

Преимущества такой двухпроводной схемы и данных датчика движения:

простота установки и подключения

возможность принудительного включения освещения без дополнительных выключателей света

универсальность

Вы можете легко заменить любой однокнопочный переключатель аналогичным устройством и автоматизировать систему освещения без каких-либо капитальных вложений.

Однако есть и недостатки. Эти устройства часто плохо работают с энергосберегающими лампочками и светодиодами.

Они начинают мерцать, иногда сильно.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

Автоматический выключатель (что в распредщитке).
Распредкоробка (в которой основной монтаж).
Датчик (к нему подведен провод из распредкоробки).
Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
На светильник три жилы, если корпус осветительного прибора из метала.
Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
Немного наглядности вот на этом рисунке.
Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

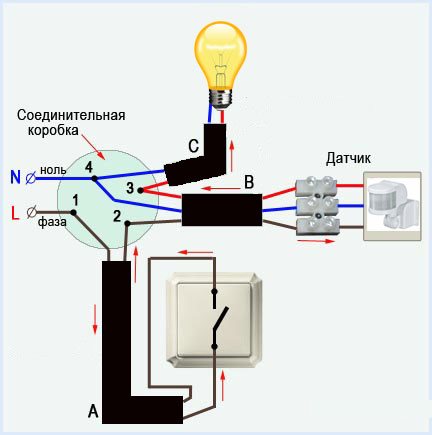

Схема включения датчика движения с выключателем

Эта схема является наиболее универсальной. В ней используется обычный одноклавишник.

Многие спросят: «У него же всего два контакта и два провода, а у датчика три. Куда девать лишнее?» Все очень просто, достаточно подключить его параллельно.

То есть, фазу от питающего автомата, нужно сразу завести не только на датчик, но и на одноклавишный выключатель света. Второй провод с одноклавишника присоединяется к контуру освещения, то есть к выходному проводнику с датчика.

Выглядит это следующим образом.

Теперь вы сможете включать и выключать светильники в любое время, в независимости от того, день у вас или ночь, есть движение в зоне действия девайса или нет, исправен он или сломан.

Кстати, если установить выключатель не параллельно, а последовательно в схему, то есть после него, дабы фаза разрывалась до датчика, вы столкнетесь с не совсем очевидной проблемой.

Казалось бы, такой вариант наиболее хорош. Всю схему можно полностью отключить от напряжения, а при необходимости ее включить и тут же запустить свет. Но дело в том, что при полном обесточивании и последующей подачи напряжения, лампочка не загорается сразу.

Сколько бы вы не прыгали перед датчиком и не махали руками. Ему нужно определенное время, дабы просканировать всю площадь на наличие объектов. У многих моделей на это уходит по 10-20 секунд.

А вы тем временем будете стоять в темноте и терпеливо ждать света. Согласитесь, что это не очень удобно.

Как проверить правильно ли подключены приборы

Работоспособность этих приборов лучше всего проверить до их установки, подключив по временной схеме. Особенно это касается простых моделей, не имеющих никаких органов регулировки. Если после установки они не срабатывают как полагается, скорее всего, дело в неправильно выполненном монтаже.

Более сложные образцы приборов также можно проверить на их исправность, собрав временную схему подключения и установив регулятор порога освещённости в максимальное положение, а таймер — в минимальное. Если прибор имеет индикаторный светодиод, то нет необходимости даже подключать нагрузку, его включение при обнаружении движения сенсором, будет свидетельствовать о работоспособности устройства. Если коммутатором в устройстве является электромагнитное реле, то его щёлканье также будет говорить об исправности аппарата. После выполнения монтажных работ обязательно необходимо провести процедуру регулировки датчика движения для освещения.

Основные функции и принцип работы датчика движения

Функции датчика движения

Датчик движения — это электронное устройство, которое используется для автоматического включения или выключения света, системы безопасности, звуковой сигнализации или других устройств при обнаружении движения в определенной зоне.

Основные функции датчика движения:

Обнаружение движения в определенной зоне;
Автоматическое включение или выключение устройств;
Экономия электроэнергии;
Повышение уровня безопасности.

Принцип работы датчика движения

Датчик движения работает на основе измерения изменения температуры объектов в зоне обнаружения. При обнаружении движения изменяется температура объектов в зоне действия датчика, что приводит к генерации электрического сигнала, который запускает механизм включения или выключения света или других устройств.

Существует несколько типов датчиков движения:

Инфракрасные датчики;
Кинетические датчики;
Ультразвуковые датчики.

Инфракрасные датчики используют инфракрасный излучатель для обнаружения тепловых излучений, создаваемых объектами в зоне действия датчика. Кинетические датчики обнаруживают движение на основе изменения электростатических полей. Ультразвуковые датчики используют звуковые волны для обнаружения движения.

Сравнение типов датчиков движения
Тип датчика	Преимущества	Недостатки
Инфракрасный	Дешевые, точные	Необходимость видеть объект
Кинетический	Не требует видимости объекта	Дорого, сложны в установке
Ультразвуковой	Не чувствительны к изменениям температуры	Дорогие, могут создавать шум

Схема включения датчика движения с выключателем

Эта схема наиболее универсальна. Используйте обычный считыватель с одной клавиатурой.

Многие спросят: «У него всего два контакта и два провода, а у датчика — три. Что делать с лишним?» Все очень просто, достаточно подключить параллельно.

То есть фазу от кормораздатчика нужно сразу подводить не только на датчик, но и на одноклавишный выключатель света. Второй провод одиночной кнопки подключается к цепи освещения, то есть к выходному проводу от датчика.

Это выглядит так.

Теперь вы можете включать и выключать лампы в любое время, независимо от того, днем это или ночью, есть ли движение в зоне действия устройства или нет, исправно ли оно работает или сломано.

Кстати, если установить переключатель не параллельно, а последовательно в цепи, то есть после него, чтобы фаза остановилась раньше датчика, то вы столкнетесь с не совсем очевидной проблемой.

Казалось бы, этот вариант самый лучший. Всю схему можно полностью отключить от напряжения и при необходимости включить и сразу включить свет. Но дело в том, что при полном обесточивании и подаче следующего напряжения свет не сразу включается.

Неважно, сколько вы прыгаете перед датчиком и махаете руками. Требуется некоторое время, чтобы просканировать всю область на предмет предметов

Для многих моделей это занимает 10-20 секунд.

А пока вы будете оставаться в темноте и терпеливо ждать света. Согласитесь, это не очень удобно.

Разновидности датчиков движения

Основной принцип работы прибора – использование волн разного диапазона для получения информации о контролируемом объеме (пространстве). При этом по типу волн различают датчики:

фотоэлектрические (световые, оптические);
инфракрасные (невидимый для человека спектр светового излучения);
ультразвуковые;
микроволновые;
томографические (на основе радиоволн).

Кроме того, выделяют датчики активные и пассивные. Первые излучают волны в пространство и анализируют «ответ», то есть изменения в отраженном излучении. Вторые только анализируют поступающее из внешней среды излучение. Комбинированные модели одной частью излучают, другой – анализируют волны.

Важно: использование ультразвуковых датчиков в местах постоянного проживания людей, нахождения домашних или диких животных нецелесообразно. Животные слышат ультразвук, люди иногда способны его воспринимать

Поэтому постоянно излучаемые сигналы приводят к беспокойству домашних питомцев или недомоганию у людей.

Поскольку около 50% используемых в быту и неспецифических системах слежения датчиков являются инфракрасными, в основном в статье будут рассматриваться именно эти приборы

Ячеистая структура на видимой части датчика – это система из нескольких (нескольких десятков) линз Френеля. Каждая из линз фокусирует падающие на нее инфракрасные лучи и проецирует их на чувствительный элемент. Если в «зоне ответственности» никого нет, уровень излучения примерно равен для всех линз. При появлении в зоне «теплого» объекта уровень излучения увеличивается на некоторых линзах. По этим данным система определяет наличие движения в определенной части помещения.

Интересно, что в зависимости от настройки и уровня теплового воздействия инфракрасный датчик движения может включать освещение или подавать сигнал тревоги.

Надежность срабатывания прибора зависит в том числе от угла охвата («зоны чувствительности) и правильности настройки.

Показанный на схеме детектор является пассивным, то есть только приемником.
