Разновидности калориферов
Встраиваемые калориферы: установлены в стену или потолок, заглублены в конструкцию помещения, не занимая при этом место на стене и не мешая передвижению людей.
Потолочные калориферы: установлены на потолок, эстетически привлекательны, отлично подходят для помещений с низкой высотой потолков.
Напольные калориферы: монтируются на пол, могут служить дополнительным источником тепла, в том числе в местах с большим прохождением, например, у входов и проходов.
Канальные калориферы: устроены в виде системы воздуховодов, входы находятся в зоне плинтуса или расположены на верхней или боковой стороне. Хороши для помещений без свободных площадей на стенах и потолке.
Электрические калориферы: работают с помощью электричества, питание осуществляется от сети. Преимуществом является возможность регулировки температуры находящегося в помещении воздуха в широкой мере.
Классификация калориферов
Калориферы включают в конструкцию системы отопления для нагрева воздуха. Существуют следующие группы этих приборов по виду используемого теплоносителя: водяные, электрические, паровые, огневые.
Электрические приборы имеет смысл использовать для помещений площадью не более 100 м². Для зданий с большими площадями более рациональным выбором будут калориферы водяные, которые функционируют только при наличии источника тепла.
Наиболее популярны паровые и водяные калориферы. Как первые, так и вторые по форме поверхности делятся на 2 подвида: ребристые и гладкотрубные. Ребристые калориферы по геометрии ребер бывают пластинчатыми и спирально-навивными.
Производительность калориферов, работающих на таком теплоносителе как пар, регулируют при помощи специальных клапанов, установленных на входной трубе
По конструкционному исполнению эти приборы могут быть одноходовыми, когда теплоноситель в них совершает движение по трубкам, придерживаясь постоянного направления и многоходовыми, в крышках которых имеются перегородки, вследствие чего направление движение теплоносителя постоянно меняется.
В продажу поступают 4 модели калориферов водяных и паровых, отличающиеся площадью поверхности нагрева:
- СМ — самая малая с одним рядом труб;
- М — малая с двумя рядами труб;
- С — средняя с трубами в 3 ряда;
- Б — большая, имеющая 4 ряда труб.
Водяные калориферы в процессе эксплуатации выдерживают большие температурные колебания — 70-110⁰. Для хорошей работы калорифера этого типа вода, циркулирующая в системе должна быть нагретой максимум до 180⁰. В теплое время года калорифер может выполнять роль вентилятора.
Обвязка теплообменника
Главным конструктивным элементом калорифера является теплообменник – система тонкостенных трубок, проходя через которые вода нагревает проходящий через них поток воздуха. Обвязка теплообменника поддерживает его температуру на необходимом уровне, при необходимости производя корректировки, то есть, либо повышая, либо снижая температуру воды.

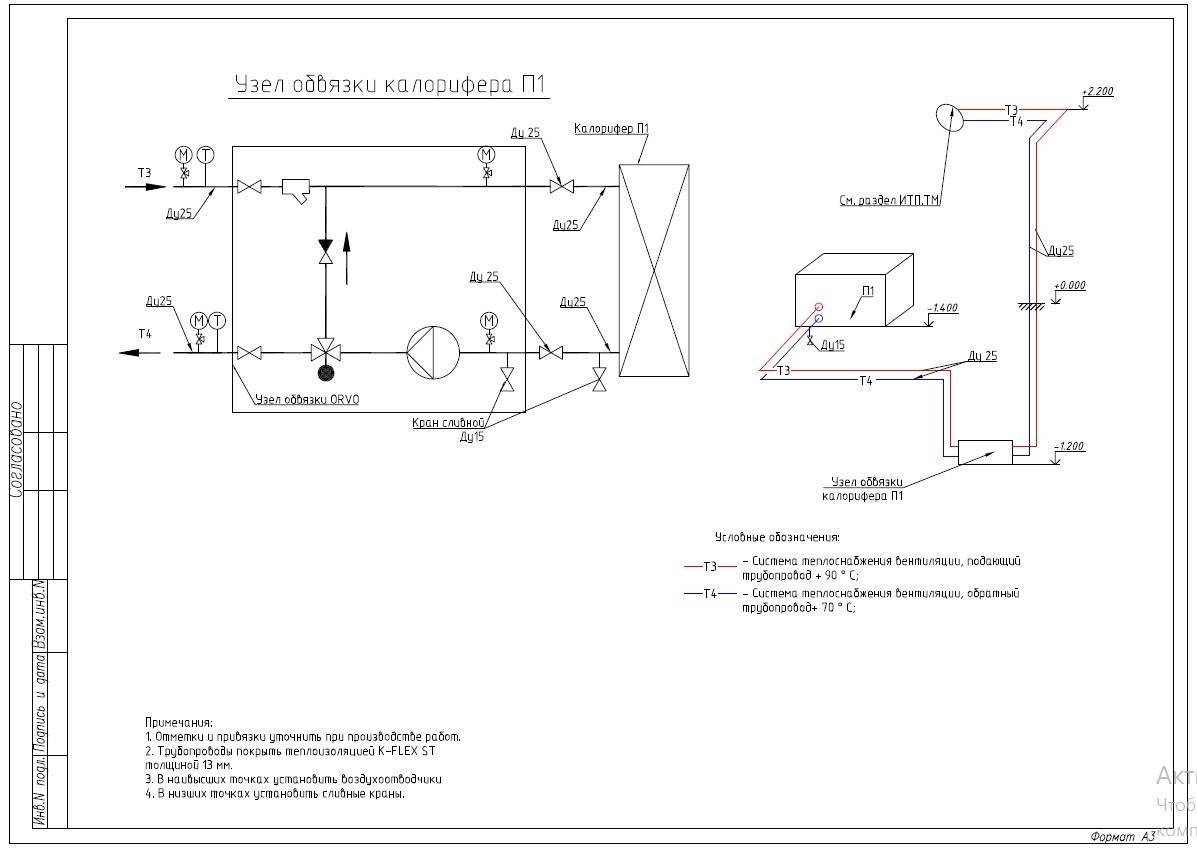

Обвязка калорифера представляет собой систему труб, регулировочного и запорных элементов и датчиков температуры и давления. Существует несколько схем, по которым строится обвязка, однако на практике чаще всего применяется типовая схема, имеющая достаточно простую конструкцию и высокую надежность.
Использование запорной арматуры для схемы обвязки калорифера по воде
В схеме обвязки калорифера по воде необходимо использовать запорную арматуру для регулировки потока горячей воды в системе и обеспечения ее безопасной работы.
Запорная арматура представляет собой различные клапаны, вентили, задвижки и другие устройства, которые выполняют функцию перекрытия или регулирования потока рабочей среды в системе.
Применение запорной арматуры в схеме обвязки калорифера позволяет:
- Легко и быстро отключать калорифер от системы отопления или горячего водоснабжения при необходимости выполнения ремонтных или технических работ.
- Регулировать расход горячей воды в системе, что позволяет поддерживать комфортную температуру в помещении и снижать энергозатраты.
- Обеспечивать безопасность работы системы, исключая возможность разрыва или повреждения трубопроводов и калорифера.
- Осуществлять ремонт и замену отдельных узлов или элементов в схеме без выведения всей системы из эксплуатации.
Для схемы обвязки калорифера по воде применяются запорные клапаны, которые выполняют функцию перекрытия или регулирования потока воды. Клапаны могут быть шаровыми, запорными пробками, пластинчатыми и другими видами.
Клапаны должны быть установлены как на подводящей линии горячей воды, так и на обратной линии. Это обеспечит возможность отключения калорифера от системы и регулирования потока горячей воды.
Важно учесть, что запорная арматура должна иметь надежные прокладки и герметичные соединения для исключения возможности протечек или утечек в системе. Также рекомендуется устанавливать клапаны с возможностью удаленного пультового управления для удобства использования и обслуживания
Правильно подобранная и установленная запорная арматура облегчает обслуживание и эксплуатацию схемы обвязки калорифера по воде, а также повышает безопасность и эффективность работы системы.
Принцип действия
Канальный нагреватель воздуха электрический
Калорифер (канальный нагреватель) – это универсальное устройство, занимающееся передачей тепловой энергии от нагревательного элемента приточному воздуху. Прибор работает как теплообменник. Он состоит из труб, по которым циркулируют воздушные массы. В трубах происходит передача тепловой энергии от одного носителя к другому.
При поступлении воздуха в агрегат через решетку происходит нагрев масс за счет теплообмена от труб. Далее вентилятор обдувает прибор и подает нагретый воздух через диффузор в комнату. Чтобы устройство работало бесшумно, применяются специальные звукопоглощающие элементы. Когда установка отключается, клапаны закрывают доступ холодного воздуха с улицы в систему.
Работать без системы обвязки калорифер не может. Для его функционирования потребуются узлы регулирования, которые выполняют следующие функции:
- Контроль работы. Детали обеспечивают постоянный режим функционирования и сообщают о сбоях.
- Обеспечение бесперебойной работы теплообменника. Оповещение об аварийных ситуациях.
- Контроль температурного режима и его регулировка. Температура должна быть в пределах расчетных показателей для равномерного нагрева.
- Предотвращение обледенения.
Водяной калорифер не может работать без вспомогательных узлов
В состав системы входят следующие элементы:
- Запорная арматура. Это краны для перекрытия потока теплоносителя, которые производятся из прочных материалов (сталь, латунь). Выбирается по мощности прибора.
- Обратные клапаны. Являются барьером на пути оттока жидкости. Выбор производится по диаметру трубопроводов.
- Привод и клапаны регулировки. Являются основной и важнейшей частью узла обвязки.
- Манометр, термометр.
- Кран для удаления воздуха и слива.
- Клапан балансировки.
- Насос.
- Фильтр. Используется сетка с ячейкой размером 500 микрон.
Выбор оборудования
Шаровые краны для обвязки калорифера лучше выбирать латуные — они дольше служат
Элементы, из которых состоит система, не отличаются в зависимости от выбранной схемы. Чтобы правильно подобрать комплектующие, нужно воспользоваться следующими рекомендациями:
- Вся арматура должна соответствовать техническим характеристикам. Их высчитывают по максимальному значению температуры и давления.
- Диаметр элементов должен соответствовать размеру трубопроводов отопительной системы.
В качестве запорной арматуры следует выбирать шаровые краны из стали или латуни. Для труб диаметром свыше 50 мм требуется установка фланцевых вентилей.
Чтобы упростить работу, покупают краны с накидными гайками. Для ограничения перетока выбираются обратные клапаны, которые ставят на линии обратки или байпасе узлов.
Для контроля температуры и давления покупаются манометры и термометры. Температурный датчик ставится на подающей и обратной линии перед нагревателем. Манометр устанавливают в насосную группу.
Расчет мощности калорифера
Расчет калорифера производится в несколько этапов. Последовательно определяются:
- Тепловая мощность.
- Определение размера фронтального сечения, подбор готового прибора.
- Расчет расхода носителя.
Поскольку расход воздуха известен из характеристик вентиляционной системы, то вычислять его не потребуется. Формула определения тепловой мощности прибора:
Qт = L • Pв • Cв • (tвн — tнар)
где Qт — тепловая мощность калорифера.
L — расход воздуха (величина приточного потока).
Pв — плотность воздуха, табличное значение, находится в СНиП.
Cв — удельная теплоемкость воздуха, имеется в таблицах СНиП.
(tвн — tнар) — разница внутренней и наружной температур.
Внутренняя температура — санитарная норма для данного помещения, наружная определяется усредненным значением самой холодной пятидневки в году для данного региона.
Определяем фронтальное сечение:
F = (L • P)/ V,
где F — фронтальное сечение.
L — расход воздуха.
P — плотность воздуха.
V — массовая скорость потока, принимается около 3-5 кг/м2•с.
Затем находим расход теплоносителя:
G = (3,6 • Qт)/Cв • (tвх — tвых),
где G — расход теплоносителя.
3,6 — поправочный коэффициент для получения нужных единиц измерения.
Qт — тепловая мощность прибора.
Cв — удельная теплоемкость среды.
(tвх — tвых) — разница температур теплоносителя на входе и выходе из устройства.
Зная расход носителя можно определить диаметр труб обвязки и подобрать нужное оборудование.
Пример расчета
Определяем тепловую мощность при разнице температур от -25° до +23°, при производительности вентилятора 17000 м3/час:
Qт = L • Pв • Cв • (tвн — tнар) = 17000 • 1,3 • 1009 • (23-(-25)) = 297319 Вт = 297,3 кВт
Фронтальное сечение:
F = (L • P)/ V = (17000 • 1,3) / 4 = 5525 = 0,55 м2.
Определяем расход теплоносителя:
G = (3,6 • Qт)/Cв • (tвх — tвых) = (3,6 • 297,3)/1009 • (95-50) = 1,58 кг/сек.
По полученным данным по таблице калориферов подбираем наиболее подходящую модель.
Вычисление поверхности нагрева
Площадь поверхности нагрева определяет эффективность устройства. Чем она больше, тем выше коэффициент теплоотдачи, тем сильнее прибор нагревает воздушный поток. Определяется по формуле:
Fk = Q / k • (tср.т — tср.в)
где Q — тепловая мощность.
k — коэффициент.
tср.т — средняя температура теплоносителя (между значениями на входе и выходе из прибора).
tср.в — средняя температура воздуха (наружная и внутренняя).
Полученные данные сравниваются с паспортными характеристиками выбранного прибора. В идеале расхождение между реальными и расчетными значениями должны быть на 10-20% больше у реальных.

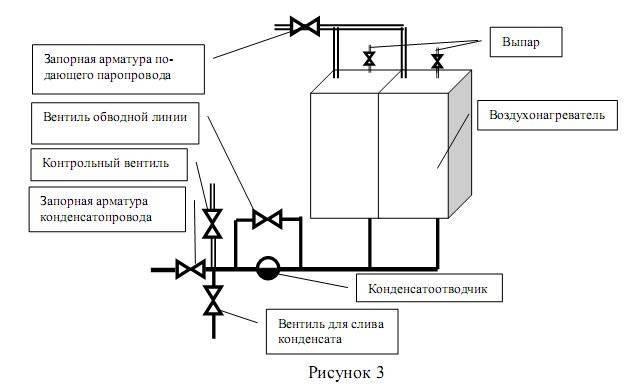

Особенности расчета паровых калориферов
Методика расчета паровых калориферов практически идентична рассмотренной. Единственным отличием является формула расчета теплоносителя:
G = Q / r
где r — удельная теплота, возникающая при конденсации пара.
Самостоятельный расчет калориферных установок достаточно сложен и чреват появлением множества ошибок. Если требуется рассчитать прибор, лучшим решением будет обратиться к специалистам или использовать онлайн-калькулятор, которых имеется много в сети интернет. Решение достаточно просто, надо лишь подставит в окошечки программы собственные данные и получить искомые значения, на основании которых можно выбирать готовые устройства.
Узлы обвязки
Осуществляют подводку теплоносителя к калориферу и обеспечивают контроль над температурой и давлением в системе.
Состав схемы узла

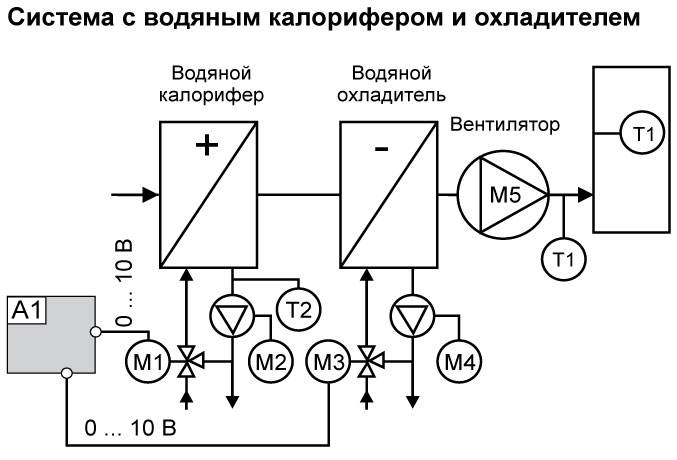

Схема работы на примере водяного калорифера В состав классической схемы обвязочного узла входят:
- Циркуляционный насос.
- Компрессорно-конденсаторный блок (ККБ). Применяется в обвязке охладительных систем как внешний блок. Подключается к охладителям приточных вентиляционных установок или канальных кондиционеров.
- Приборы контроля основных параметров: температуры и давления.
- Запорная арматура.
- Байпас.
- Фильтр для очистки входящих воздушных масс.
- Автоматически клапан. Бывает двухходовой и трехходовой.
- Трубки и фитинги.
Узел обвязки может подключаться к системе с помощью жесткой или гибкой подводки:
- Жесткая подводка. Простой вариант подключения посредством металлических труб. Практикуется, когда место установки калорифера заранее известно и подготовлено.
- Гибкая подводка. Более сложный вариант подключения. Используются гибкие гофрированные шланги. Практикуется, когда калорифер устанавливается в неподготовленное место.

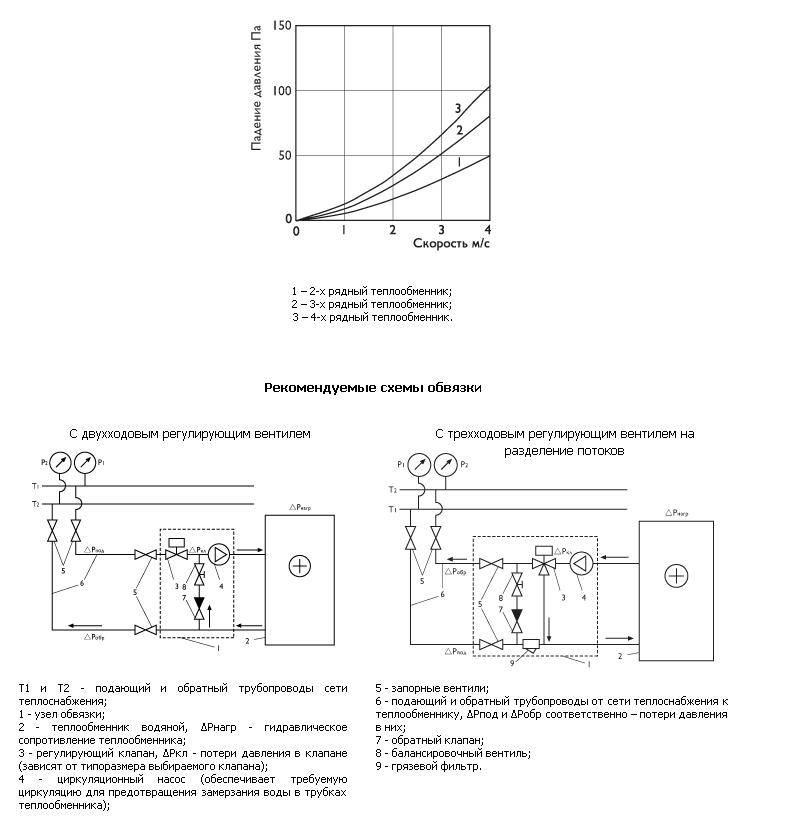

Регулировка нагрева
Проектировщики выделяют два способа регулировки температуры канального нагревателя: количественный и качественный.
- Количественный. Устаревающий способ регулировки. Температура находится в прямой зависимости от объема теплоносителя, для этого в систему обвязки устанавливается двухходовой кран. Способ признан не рациональным, так как объем затрачиваемого теплоносителя постоянно «скачет».
- Качественный. Более эффективный способ. При любом положение клапана регулировки теплоноситель расходуется по линейному принципу. За линейность отвечает трехходовой штоковый клапан и насос. Насос врезается непосредственно в контур нагревателя, его ротор вращается в жидкой среде. Отпадает необходимость в сальниках, и полностью исключаются протечки.
Трехходовой клапан со штоком устанавливается на точке входа. Если он закрыт, то вода циркулирует по замкнутому контуру. В открытом состоянии возможность рециркуляции исключена, так как противотоку мешает обратный клапан.

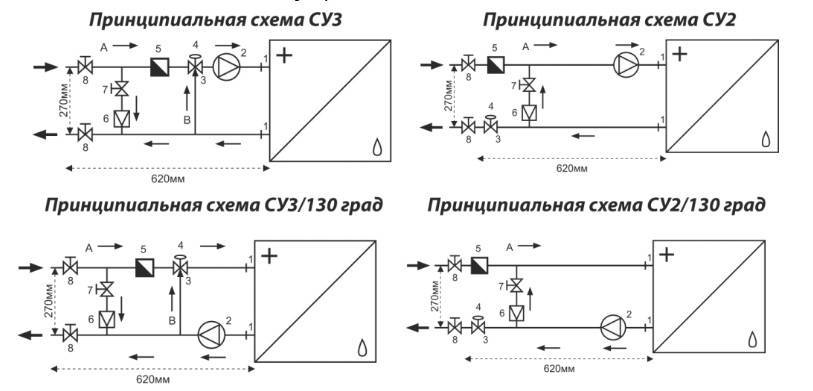

Краткий обзор современных моделей
На рынке широко представлены модели узлов смешения от разных производителей климатической техники. Смесительный узелы DEX, SMEX, MU, SUMX, а также гидроблоки терморегулирования серий MST, UTK выпускаются в различных типоразмерах с расчётными массогабаритными показателями и присоединительными размерами.
Подробнее ознакомиться с ними можете по ссылкам ниже:
Смесительные узлы DEX
Смесительные узлы MU
Смесительные узлы WPG
Смесительные узлы SME и SMEX
Смесительные узлы MST
Смесительные узлы SURP и SUR
Смесительные узлы SWU
Смесительные узлы ВДЛ
Узлы водосмесительные УВС
Смесительные узлы КЭВ-УТМ
Краткий обзор современных моделей
На рынке широко представлены модели узлов смешения от разных производителей климатической техники. Смесительный узелы DEX, SMEX, MU, SUMX, а также гидроблоки терморегулирования серий MST, UTK выпускаются в различных типоразмерах с расчётными массогабаритными показателями и присоединительными размерами.
Подробнее ознакомиться с ними можете по ссылкам ниже:
Смесительные узлы DEX
Смесительные узлы MU
Смесительные узлы WPG
Смесительные узлы SME и SMEX
Смесительные узлы MST
Смесительные узлы SURP и SUR
Смесительные узлы SWU
Смесительные узлы ВДЛ
Узлы водосмесительные УВС
Смесительные узлы КЭВ-УТМ

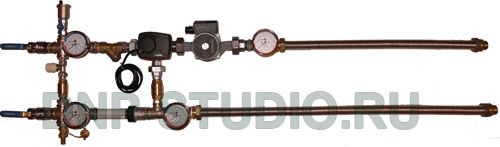

Смесительный узел для вентиляции необходим для регулировки температуры воздуха
Смесительный узел для вентиляции предназначен для регулировки температуры воздуха в системах приточной вентиляции и в системах воздушного отопления. Основное совместное применение – с водяным канальным нагревателем(калорифером) или с водяным охладителем.
Смесительный узел для вентиляции позволяет поддерживать не только заданную температуру воздуха, но и предотвратить аварийную ситуацию при размораживании водяных теплообменников.
Управление за заданной температурой в смесительном узле осуществляется с помощью терморегулятора и встроенного в воздушный канал датчика температуры.
При аварийной ситуации: отключение электричества или снижение температуры теплоносителя, необходимо: обеспечить работоспособность насоса, перекрыть поступление холодного воздуха из канала на теплообменник.
Для обеспечения полной герметичности профильных каналов и предотвращения утечки рабочих сред, уплотнительные прокладки должны обладать необходимой термостойкостью и достаточной устойчивостью к воздействиям агрессивной рабочей среды.
Водяной калорифер для приточной вентиляции: классификация, принцип работы, расчёт мощности
Калориферы для приточной вентиляции применяют в тех случаях, когда нужно обеспечить поступление во внутреннее помещение свежего воздуха извне при низких температурах. Летом наладить воздухообмен в жилых домах и на производственных предприятиях достаточно просто: при установке приточного вентилятора нужно только рассчитать его мощность для конкретной площади. Если же воздух снаружи холодный, то его прямое поступление внутрь здания ведёт к потере тепла.
Сбалансировать разницу температур, при этом освежая воздух, можно при помощи калорифера, который устанавливается непосредственно в системе вентиляции. Приходящий с улицы воздушный поток достигает необходимых параметров, проходя через систему фильтрации, нагревающие и охлаждающие элементы. Кроме этого, регулируется и содержание влаги.
Достоинства и недостатки водяных калориферов
Калорифер водяной для приточной вентиляции имеет существенные минусы, ограничивающие его применение в жилых помещениях:
- большие габариты;
- сложность подключения к общей системе горячего водоснабжения;
- необходимость жёсткого контроля температуры теплоносителя в системе водоснабжения.
Однако, для создания комфортной температуры в больших помещениях (производственных цехах, теплицах, торговых центрах), применение таких нагревательных установок является наиболее удобным, эффективным, экономичным.
Водяной калорифер не нагружает электросеть, его поломка не спровоцирует возгорание – эти факторы делают использование оборудование безопасным.
Как регулируется нагревание калорифера
Для того чтобы контролировать процедуру прогрева, происходящую в узле обвязки прибора, можно воспользоваться одним из двух возможных способов:
Если вы выберите количественный контроль работы системы, то вас ждет неизбежный и постоянно «прыгающий» расход носителя тепла. Едва ли можно назвать подобный способ рациональным, и это является одной из причин того, что в последние годы люди чаще прибегают к другому принципу контроля – качественному. Благодаря ему стало возможным регулировать работу калорифера, но количество теплоносителя при этом нисколько не меняется.
Помимо этого, если вы будете регулировать систему посредством качественного принципа, то управление гарантированно будет оставаться линейным, вне зависимости от того, в каком положении будет регулирующий кран.
Важно! У качественного контроля имеется еще одно достоинство – так калорифер будет максимально защищен от возможного замораживания, поскольку в него постоянно будет поступать вода. Все это стало возможным только благодаря тому, что в контур обогревателя устанавливается водяной насос
В контуре осуществляется проток воды, который не будет зависеть от каких-либо внешних воздействий. Кроме того, качественный контроль подразумевает применение штокового клапана на три хода и специализированного насоса. Все эти детали, встроенные в обвязку прибора, имеют существенные преимущества, которые повышают эффективность работы калорифера и всей системы в целом:
Все это стало возможным только благодаря тому, что в контур обогревателя устанавливается водяной насос. В контуре осуществляется проток воды, который не будет зависеть от каких-либо внешних воздействий. Кроме того, качественный контроль подразумевает применение штокового клапана на три хода и специализированного насоса. Все эти детали, встроенные в обвязку прибора, имеют существенные преимущества, которые повышают эффективность работы калорифера и всей системы в целом:
- Клапан регуляции располагается в том месте, где в калорифер поступает носитель тепла. Если сравнивать это с устройством на два хода, то оно контролирует всю процедуру смешивания. Если контур находится в закрытом состоянии, то происходит внутренняя циркуляция; если же он открыт, то теплоноситель при этом не рециркулирует. Если же подобную конструкцию устанавливать со штоком, то это не только увеличит срок использования самого клапана (который, как известно, крайне быстро приходит в негодность в изделиях, не имеющих штоков), но и повысит теплоотдачу.
- Мотор у центробежного насоса циркуляции является «мокрым», он, иными словами, функционирует, будучи полностью погруженным в воду. Следовательно, подшипники прибора, равно как и другие элементы, постоянно смазываются водой, поэтому нет необходимости в использовании любого рода сальников. Если обвязка калорифера будет оборудована таким вот насосом, то протечка при этом полностью исключается даже в тех случаях, когда насос сломан или же целиком отработал свой ресурс.
Обвязка тепловой завесы

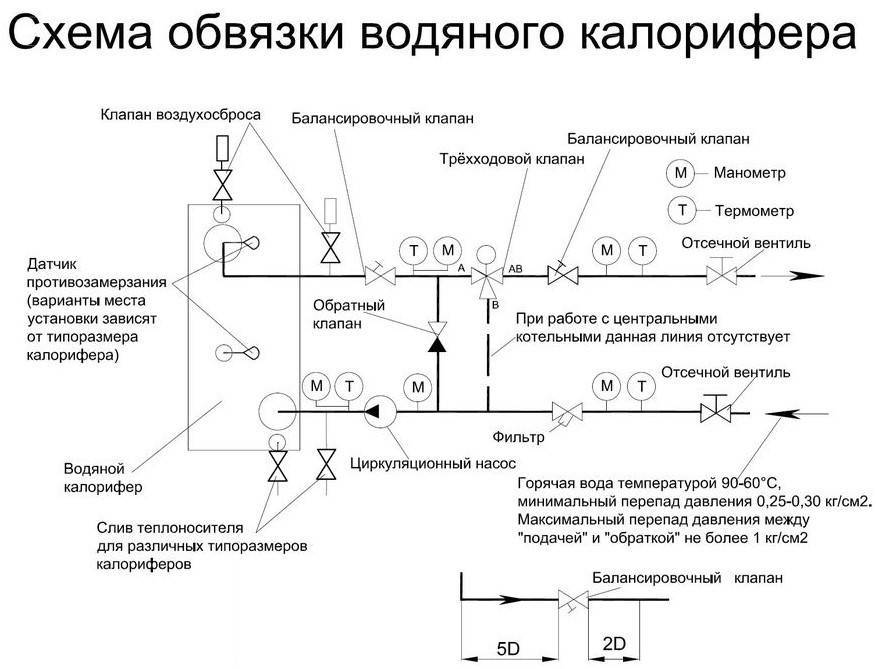

Схема узла обвязки калорифера с трехходовым клапаном.
Калорифер – это не только обогреватель. К числу аналогичных моделей можно отнести воздушные тепловые завесы, которые могут использоваться для оконных, дверных проемов. Для установки и обвязки такого оборудования подходит вариант с узлами регулирования, который отличается от узлов приточной обычной вентиляции. Связано это с тем, что режим работы совершенно другой. Тепловая воздушная завеса работает не постоянно, по большей части она находится в экономном режиме ожидания, а включается, когда открываются окна или двери. В итоге создается барьер для проникновения холодных воздушных потоков.
Схема обвязки тепловой завесы:
- Для подключения системы к теплотрассе, когда основное оборудование располагается вдали от калорифера, применяются специальные шаровые краны и воздуховоды.
- Для защиты калорифера применяется фильтр грубой очистки, от проникновения различных частиц мусора предусмотрен регулирующий клапан. Его необходимо предусмотреть, так как посторонние частицы могут сильно замедлить работу оборудования, снизить его эффективность, привести к поломкам.
- Для подачи теплоносителя в системы применяются два клапана – регулирующий с приводом и специальный запорно-регулирующий. Они позволяют поддерживать работоспособность оборудования в необходимом режиме.
- Клапаны требуются для того, чтобы функционировал режим ожидания оборудования, когда воздушная тепловая завеса не включается (при закрытой двери или окне).
Чтобы подключить воздухонагреватель, необходимо сначала определиться с его моделью. После этого можно выбрать вариант подключения, узлы обвязки. Все это позволит правильно отрегулировать температуру подаваемого воздуха, защитить оборудование от температурных скачков, перепадов давления в системе. Именно правильный выбор схемы обвязки позволяет обеспечить режим работ калорифера, его эффективность, отсутствие поломок или снижение работоспособности. Это дает возможность снизить энергопотребление, воздушная система будет более экономной и надежной.
Схема последовательного подключения калориферов по воде
Последовательное подключение калориферов по воде является одним из самых распространенных вариантов схемы обвязки. Эта схема позволяет равномерно распределить тепловую нагрузку между несколькими калориферами и обеспечить эффективное отопление помещения.
Основной принцип работы такой схемы состоит в последовательном подключении калориферов друг за другом, то есть теплая вода подается в первый калорифер, затем из него проходит через трубопроводы во второй и т.д. до последнего калорифера. При этом вода постепенно охлаждается, передавая тепло воздуху внутри каждого калорифера. Таким образом, каждый следующий калорифер будет получать уже охлажденную воду, что позволяет обеспечить равномерность и эффективность нагрева помещения.
Преимущества схемы последовательного подключения калориферов:
- Равномерность нагрева помещения. Каждый калорифер получает воду с одной и той же температурой, что позволяет равномерно распределить тепловую нагрузку и обеспечить комфортную температуру во всех уголках помещения.
- Экономия энергии. Поскольку каждый калорифер получает уже охлажденную воду, это позволяет снизить расход энергии на нагрев воды и обеспечить более эффективное использование тепла.
- Простота монтажа и установки. Схема последовательного подключения калориферов достаточно проста и понятна, что делает ее удобной для монтажа и настройки.
Установка калориферов в последовательной схеме подключения требует определенного расчета и учета особенностей помещения
Важно правильно выбрать мощность каждого калорифера, чтобы обеспечить оптимальный тепловой режим. Также нужно учесть факторы, такие как протяженность трубопроводов, гидравлическое сопротивление и температурный режим системы
Итак, схема последовательного подключения калориферов по воде является одним из эффективных и распространенных вариантов обвязки. Она позволяет равномерно распределить тепловую нагрузку и обеспечить эффективное отопление помещения. При правильной установке и настройке такой системы, вы сможете создать комфортные условия в любом уголке помещения и сэкономить энергию.
Схемы подключения
Схема с двумя вентиляционными контурами
Для эффективного обогрева поступающего воздуха с помощью калорифера необходимо выполнить правильное подключение. Есть несколько схем установки, к которым относятся:
- Один вентиляционный контур и один калорифер. Это простейшая схема, в которой на входе или любом другом участке канала располагается одно нагревающее устройство. Подобное подключение используется для сезонного обогрева и не имеет резервного источника тепла.
- Два вентиляционных контура и несколько нагревателей. Это более сложная схема, подходящая для установки в сложных по форме помещениях. Подходит для круглогодичного использования. Есть несколько узлов обвязки. Первый контур используется для обогрева в осенне-зимнее время, а второй для лета. За счет большого количества устройств система может работать беспрерывно даже в случае аварии на одном из узлов обвязки.

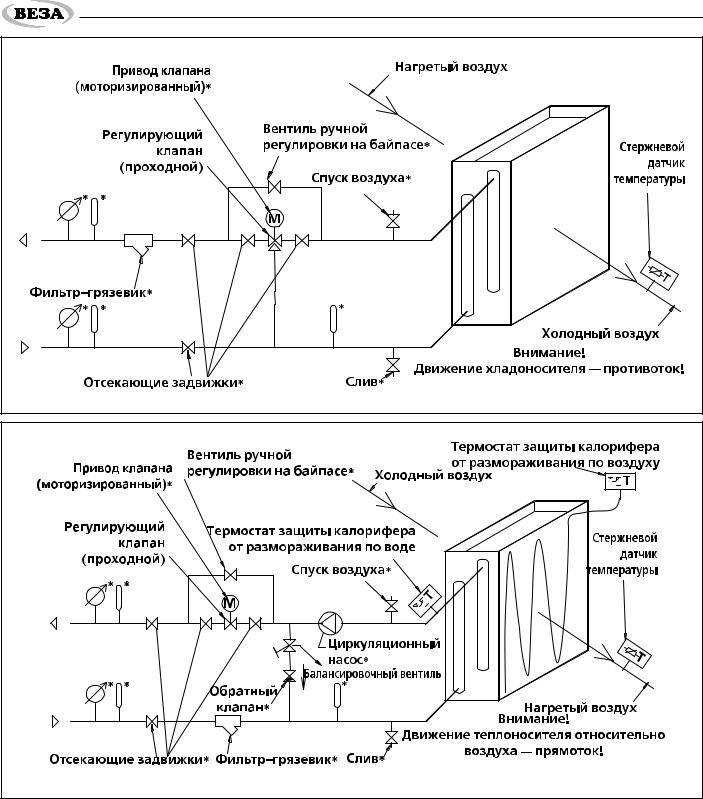

Схема вентиляции с нагревателем
В состав классического узла обвязки входят следующие элементы:
- Циркуляционный насос. Применяется в водяных системах и разгоняет жидкость по трубам.
- Компрессорно-конденсаторный блок. Он используется в качестве внешнего блока в обвязке охладительной системы.
- Устройства контроля температуры и давления.
- Запорные механизмы.
- Байпас.
- Фильтр.
- Двухходовой или трехходовой автоматический клапан.
- Трубки, соединители и другие детали, чтобы подключить смесительный узел для вентиляции.
Регулирование температуры
Контроль температурного режима является важнейшей задачей системы. Есть два способа регулировки:
- Количественный. Это устаревший способ, при котором температура напрямую зависит от объема теплоносителя.
- Качественный. Более эффективный метод, при котором теплоноситель расходуется линейно. Это осуществляется при помощи трехходового клапана и насоса. Вероятность протечки исключена.
Специалисты используют второй метод. Он совместим с любой схемой подключения калорифера.
Система вентиляции

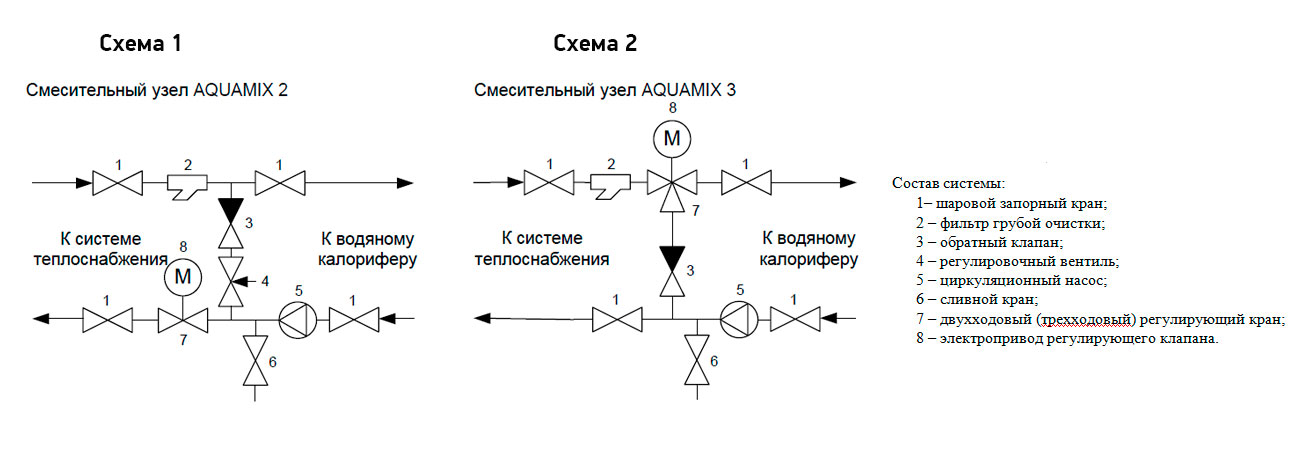

Обвязка с двухходовым клапаном
На выбор оптимальной схемы вентиляции оказывают влияние требуемая температура, интенсивность нагрева, источник теплоносителя, разница давлений. Существует несколько систем:
- Обвязка вентиляционной установки с использованием двухходового клапана. Его ставят на точку ввода без дополнительного теплообменника. В результате клапан выполняет функции промежуточного буфера и гасит давление потока воды. К недостаткам схемы можно отнести риск замерзания при отрицательных температурах. Требуется установка насоса.
- С использованием трехходового клапана. В результате получают две системы обвязки. В первом случае осуществляется разделение водных потоков, а во втором их смешивание. Схема используется в автономных тепловых сетях.
