Схемы энергосберегающих ламп и наиболее частые их неисправности

Самостоятельное изготовление блока питания

ИБП можно изготовить своими руками. Для этого понадобятся небольшие изменения в перемычке электронного дросселя. Далее выполняется подключение к импульсному трансформатору и выпрямителю. Отдельные элементы схемы удаляются ввиду их ненужности.

Если блок питания не слишком высокомощный (до 20 Вт), трансформатор устанавливать необязательно. Хватит нескольких витков проводника, намотанных на магнитопровод, расположенный на балласте лампочки. Однако осуществить эту операцию можно только при наличии достаточного места под обмотку. Для нее подходит, к примеру, проводник типа МГТФ с фторопластовым изоляционным слоем.

Провода обычно нужно не так много, поскольку практически весь просвет магнитопровода отдается изоляции. Именно этот фактор ограничивает мощность таких блоков. Для увеличения мощности потребуется трансформатор импульсного типа.

Импульсный трансформатор

Отличительной характеристикой такой разновидности ИИП (импульсного источника питания) считается возможность его подстраивания под характеристики трансформатора. Кроме того, в системе нет цепи обратной связи. Схема подключения такова, что в особенно точных подсчетах параметров трансформатора нет необходимости. Даже если будет допущена грубая ошибка при расчетах, источник бесперебойного питания скорее всего будет функционировать.

Межобмоточный изоляционный слой чаще всего выполнен из бумаги. В некоторых случаях на обмотку нанесена синтетическая пленка. Однако даже в этом случае следует дополнительно обезопаситься и намотать 3-4 слоя специального электрозащитного картона. В крайнем случае используется бумага толщиной от 0,1 миллиметра. Медный провод накладывается только после того, как предусмотрена данная мера безопасности.

Что касается диаметра проводника, он должен быть максимально возможным. Количество витков во вторичной обмотке невелико, поэтому подходящий диаметр обычно выбирают методом проб и ошибок.

Выпрямитель

Чтобы не допустить насыщения магнитопровода в источнике бесперебойного питания, используют исключительно двухполупериодные выходные выпрямители. Для импульсного трансформатора, работающего на уменьшение напряжения, оптимальной считается схема с нулевой отметкой. Однако для нее нужно изготовить две абсолютно симметричные вторичные обмотки.

Для импульсного источника бесперебойного питания не подойдет обычный выпрямитель, функционирующий согласно схеме диодного моста (на кремниевых диодах). Дело в том, что на каждые 100 Вт транспортируемой мощности потери составят не менее 32 Вт. Если же изготавливать выпрямитель из мощных импульсных диодов, затраты будут велики.

Наладка источника бесперебойного питания

Когда собран блок питания, остается присоединить его к наибольшей нагрузке, чтобы проверить — не перегреваются ли транзисторы и трансформатор. Температурный максимум для трансформатора — 65 градусов, а для транзисторов — 40 градусов. Если трансформатор чересчур нагревается, нужно взять проводник с большим сечением или же увеличить габаритную мощность магнитопровода.

Перечисленные действия можно выполнить одновременно. Для трансформаторов из дроссельных балансов нарастить сечение проводника вероятнее всего не удастся. В этом случае единственный вариант — сокращение нагрузки.

ИБП высокой мощности

В некоторых случаях стандартной мощности балласта не хватает. В качестве примера приведем такую ситуацию: есть лампа мощностью 24 Вт и необходим ИБП для зарядки с характеристиками 12 B/8 A.

Для реализации схемы понадобится неиспользуемый компьютерный БП. Из блока достаем силовой трансформатор вместе с цепью R4C8. Данная цепочка защищает силовые транзисторы от чрезмерного напряжения. Силовой трансформатор соединяем с электронным балластом. В этой ситуации трансформатор заменяет дроссель. Ниже изображена схема сборки источника бесперебойного питания, основанная на лампочке-экономке.

Из практики известно, что данная разновидность блоков дает возможность получать до 45 Вт мощности. Нагревание транзисторов находится в рамках нормы, не превышая 50 градусов. Чтобы полностью исключить перегревание, рекомендуется вмонтировать в транзисторные базы трансформатор с большим сечением сердечника. Транзисторы ставят непосредственно на радиатор.

Потенциальные ошибки

Не рекомендуется использовать как выходной выпрямитель стандартный диодный мост на низких частотах. Особенно нежелательно это делать, если источник бесперебойного питания отличается высокой мощностью.

Если используется трансформатор с возрастанием тока нагрузки, повысится и ток в транзисторных базах. Эмпирически установлено, что после того, как показатель нагрузки доходит до 75 Вт, в магнитопроводе наступает насыщение. Результатом этого является снижение качества транзисторов и их чрезмерный нагрев. Чтобы не допустить такого развития событий, рекомендуется самостоятельно обмотать трансформатор, используя большее сечение сердечника. Также допускается складывание вместе двух колец. Еще один вариант состоит в использовании большего диаметра проводника.

Базовый трансформатор, выступающий в качестве промежуточного звена, можно удалить из схемы. С этой целью токовый трансформатор присоединяют к выделенной обмотке силового трансформатора. Делается это с использованием высокомощного резистора на основе схемы обратной коммуникации. Минусом такого подхода является постоянное функционирование трансформатора тока в условиях насыщения.

Нельзя забывать о высокой отзывчивости диодов к повышенным показателям обратного напряжения и тока. К примеру, если поставить в схему на 12 вольт 6-вольтовый диод, данный элемент быстро придет в негодность.

Не следует менять транзисторы и диоды на низкокачественные электронные компоненты. Рабочие характеристики элементной базы российского производства оставляют желать лучшего, и результатом замены станет снижение функциональности источника бесперебойного питания.

Неисправности энергосберегающих ламп

Наиболее часто выходит из строя тонкая стеклянная колба при неосторожном обращении-это нарушение целостности колбы, трещины и обрыв нити накала. Энергосберегающие лампы редко доживают до срока службы в 8000 часов, еще раньше у них наблюдается потемнение у краев колбы, отслаивание люминофора со стенок колбы

В результате яркость свечения падает. Электронный блок питания (балласт) более живуч, в основном он реагирует на скачки напряжения в сети. Также у этих ламп недостаточно отверстий для вентиляции, в результате электронные компоненты перегревается и выходят из строя. Поэтому по окончании гарантийного срока, желательно сделать дополнительные отверстия в корпусе лампы. Делать их нужно только в разобранном виде, чтобы не повредить компоненты платы.

Особенно боится температуры электролитический конденсатор, который высыхает и теряет емкость. Частой причиной отказа лампа является обрыв низкоомного резистора (предохранителя), который через провод припаян к цоколю лампы и на него одета термоусадочная трубка. Также выйти из строя могут любые элементы электронной платы лампы, транзисторы, диоды, конденсаторы, дроссель, трансформатор, резисторы и даже возможен обрыв проводов.

Принцип работы энергосберегающей лампы

Конструкция и принцип работы КЛЛ ничем не отличается от обычной люминесцентной, за исключением того, что для запуска и поддержания ее режима используется полупроводниковая схема управления.

Колба КЛЛ сложена в пространстве несколько раз, чтобы уменьшить габариты изделия. По краям ее из стекла выведены электроды нитей накала, по два с каждой стороны. Через нити накала схема управления при запуске пропускает ток, разогревающий нити. Из них выделяются носители заряда – электроны, подготавливая почву для возникновения разряда.

На втором этапе схема управления разрывает цепи накала и формирует на концах лампы импульс высокого напряжения. Газ в лампе ионизируется, в нем возникает разряд, выделяющий излучение в ультрафиолетовом спектре. Попадая на покрытые люминофором стенки трубки, ультрафиолет заставляет люминофор светиться в видимом спектре излучения.

Модернизация ЭСЛ

Для ламп невысокого качества рекомендуется проводить некоторую модернизацию, которая поможет продлить срок службы лампы. Для этого в разрыв с нитями накаливания устанавливается NTC-термистор. Он поможет ограничить величину пускового тока и как следствие, исключит вероятность перегорания нитей накаливания. Есть один немаловажный момент — термистор будет нагреваться, поэтому его нельзя размещать непосредственно возле балласта.

В завершение будет не лишним сделать несколько вентиляционных отверстий в пластиковом корпусе. Это позволит улучшить циркуляцию воздуха и также будет способствовать поддержанию нормальной температуры платы. Правда, лампы с отверстиями уже нельзя устанавливать во влажных помещениях. Надеемся, что эти советы помогут продлить жизнь энергосберегающей лампе и сэкономить пару сотен на покупке новой лампы. Продуктивной работы!

Советы по эксплуатации сетевого шуруповерта

Эксперты рекомендуют следовать определенным правилам всем, кто решился на реконструкцию шуруповерта и конструирование блока питания 12В для шуруповерта своими руками. Инструкция по модернизации инструмента включает такие советы:

1. Сетевой шуруповерт можно эксплуатировать сколько угодно и не беспокоиться о том, что батарея разрядится. Однако такому инструменту необходим отдых. Потому делайте пятиминутные перерывы во избежание перегрева или перегрузки инструмента.
2. Работая с шуруповертом, не забывайте крепить провод в области локтя. Так эксплуатировать прибор будет удобнее, а шнур не будет мешать при ввинчивании шурупов.
3. Проводите систематическую очистку блока питания шуруповерта от скоплений пыли и грязевых отложений.
4. Новый аккумулятор предусмотрен заземлением.
5. Не применяйте для подключения к сети больше одного удлинителя.
6. Такой прибор не рекомендуется для использования в высотных работах (от двух метров).

Придерживаясь вышеописанных рекомендаций, вы сможете эксплуатировать шуруповерт дольше и продлить его рабочее состояние, надолго отложив покупку нового инструмента.

Теперь вы знаете, какой блок питания нужен для шуруповерта 12В, и какие материалы использовать для того, чтобы сделать такую конструкцию самостоятельно в домашних условиях. Нет необходимости заменять старый шуруповерт на новый. Радикальное решение стоит принимать, только если агрегат полностью вышел из строя, а «сдохший» аккумулятор — не проблема для умельца. Достаточно лишь иметь понятие о радиотехнике и вооружиться паяльником. Тогда и справиться с поставленной задачей будет проще.

Составляющие схемы

Энергосберегающие лампы, создающие внутри помещения атмосферу дневного света, работают благодаря следующему строению. Помимо цоколя и колбы присутствует корпус, под которым скрывается электронная схема энергосберегающей лампы, она называется ЭПРА – электронный пускорегулирующий аппарат. На сегодняшний день он является наиболее надежным элементом для люминесцентных ламп, от его качества напрямую зависит ее долговечность. Подробная анатомия с описанием функций каждого элемента такова:

• пусковой конденсатор – обеспечивает непосредственный старт лампы;
• фильтры – поглощают радио- и прочие помехи, проникающие в схему вместе с электрическим током (предназначены для снижения мерцания и прочих сбоев в постоянной работе);
• емкостный фильтр – отдельный фильтр, которые нейтрализует и сглаживает остаточные пульсации от выпрямления переменного тока (предназначен для устранения мерцания и обеспечения подачи в схему более стабильного тока, что значительно продлевает эксплуатационный срок лампы);
• токоограничивающий дроссель – защищает электронную схему от чрезмерного тока, поддерживая его силу на постоянном уровне;
• биполярные транзисторы;
• плавковый предохранитель – предотвращает выход из строя и воспламенение электронной схемы при резком повышении напряжения в сети 220 В.

Обратите внимание! Устройство энергосберегающих ламп аналогично, что на 15 Вт, что на 100 – 105 Вт и более. Промышленный 150-ваттный светильник имеет устойчивые к перепаду напряжения элементы, там может стоять более энергоэффективный пусковой механизм, компенсирующий большую мощность ЭСЛ

Отличия люминесцентных ЭСЛ от ламп накаливания

• У люминесцентных свечение люминофора значительно превосходит накал спирали вольфрама, поэтому при аналогичной мощности экономки будут светить гораздо ярче.
• Почему лампы накаливания так греются? Их КПД очень малое, более 90% электроэнергии уходят на разогрев и поддержание накала вольфрамовой нити.
• За счет возможности регулирования состава люминофора выбирают цвет свечения наиболее комфортный для человеческого глаза.
• Из-за используемых веществ люминесцентные модели превосходят по сроку службы лампы накаливания почти в 20 раз.
• Минимальная теплоотдача в экономках позволяет устанавливать их в компактные настольные светильники, декоративную подсветку и торшеры, для таких целей подойдут лампочки на 11 Вт, а также мощные на 20, 24 и 25 Вт. Их подключают даже от зарядного устройства или аккумулятора.
• Максимальная яркость в лампах накаливания и светодиодных вариантах достигается сразу, а в экономках разогрев паров ртути может занять от 1 до 3 минут.
• На морозе интенсивность свечения люминофора снижается почти в 2 раза.
• Люминесцентные лампы не приспособлены к работе в помещениях, где часто пользуются выключателем, это грозит выходом из строя пускового конденсатора, и лампа может сгореть.
• ЭСЛ не работают в схеме с диммерами, при падении напряжения они выключаются.

Основные эксплуатационные характеристики

При выборе осветительного прибора обязательно нужно обращать внимание не только на показатели мощности, но и другие немаловажные характеристики, представленные:

• Видом цокольной части. Современные энергосберегающие лампочки выпускаются практически с любыми видами цоколя, но наиболее востребованы «Е14», «Е27», «GU10», «G9», «GU5.3», «G4» и «GU4».
• Сроком эксплуатации энергосберегающей лампы, который измеряется в часах. Данный показатель является довольно приблизительным. Он отображает, сколько часов осветительный прибор может теоретически сохранять свое рабочее состояние в условиях стабильного напряжения электрической сети. Однако, значительные перепады напряжения, а также частые включения и выключения способны крайне негативно сказаться на сроке службы энергосберегающей лампы.
• Количеством циклов включения и выключения осветительного прибора. В момент включения, а особенно выключения, лампа испытывает на себе так называемый «бросок» электрического тока, что оказывает сильное влияние на средний срок эксплуатации источника света. Как правило, производители указывают средний срок службы лампы такого типа в 30 тысяч циклов.
• Возможностью осуществляться регулирование уровня яркости. Наиболее современные или «продвинутые» модели энергосберегающих светильников снабжены специальной и очень удобной функцией, позволяющей легко регулировать показатели яркости посредством стандартных диммеров.
• Показателями содержания ртутных паров внутри колбы энергосберегающей лампы. Практически любая люминесцентная лампочка характеризуется содержанием ртутных паров в разном количестве, поэтому такие осветительные приборы нуждаются в грамотном процессе утилизации после выхода из строя.

Не менее важным является такой критерий, как габаритные размеры осветительного прибора, что позволяет правильно самостоятельно подобрать энергосберегающий источник света для светильника любого типа.

Принцип действия экономки

Энергосберегающая лампа работает практически по такому же принципу, как и линейные люминесцентные лампы. Ее свечение обеспечивается прохождением напряжения через электроды, распложенные по краям стеклянной колбы. Трубка наполнена инертным газом и парами ртути или ее соединениями. Когда среда внутри лампы разогревается, образуются ионизованные электроны, которые с большой скоростью сталкиваются с атомами газа. Все это приводит к образованию низкотемпературной плазмы, выделяющей ультрафиолетовое излучение.

Однако человек не может воспринимать ни ультрафиолетовое, ни инфракрасное излучение. Для его преобразования в видимый для наших глаз свет используется специальное покрытие – люминофор. Проходя через него, лучи ультрафиолета превращаются в равномерное, яркое, насыщенное освещение.

Практическая электроника

Ремонт энергосберегающих ламп самостоятельно

Энергосберегающая лампочка вещь довольно дорогостоящая поэтому если вдруг она перестала работать не торопитесь её выбрасывать- можно попробовать ее отремонтировать, причем самостоятельно

Внутри энергосберегающей ламы находится преобразователь и, как любое электронное устройство он может выйти из строя.

Причем, как показывает практика, неисправность энергосберегающей лампы скрывается чаще именно в преобразователе: нити накала ламп обрываются гораздо реже.

Итак, для того чтобы добраться до преобразователя лампу нужно сначала вскрыть.Для этого нужно просто подцепить чем- нибудь тонким корпус (ножом или тонкой отверткой) и освободить защелки.

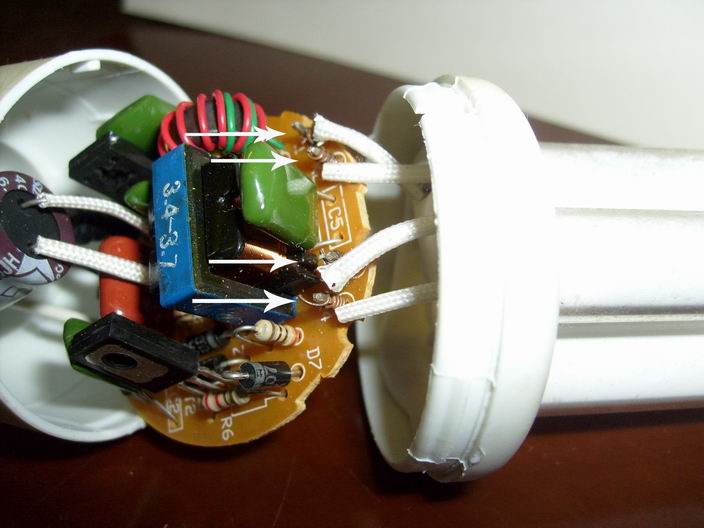

Внутри энергосберегающая лампа выглядит примерно так:

Пока отключаем колбу: нужно отмотать провода (их четыре) от преобразователя.Причем именно отмотать- они не припаяны.

Когда мы все разобрали и отсоединили то можно приступать и к ремонту.По сути причин почему не работает энергосберегающая лампа может быть всего две:1. Обрыв нити накала. Прозвонить нить накала можно простым мультиметром: сопротивление нитей в исправной лампе обычно в пределах 10…15 Ом. Если вдруг обнаружится обрыв, ну тогда, как говориться, медицина тут бессильна…Такую колбу можно выбросить, но электронную начинку можно и оставить.2. Проблема с электроникой. А вот это уже вполне излечимо.Причем как убедился на собственном опыте причины вполне банальны: “дутые” емкости или плохая пайка.

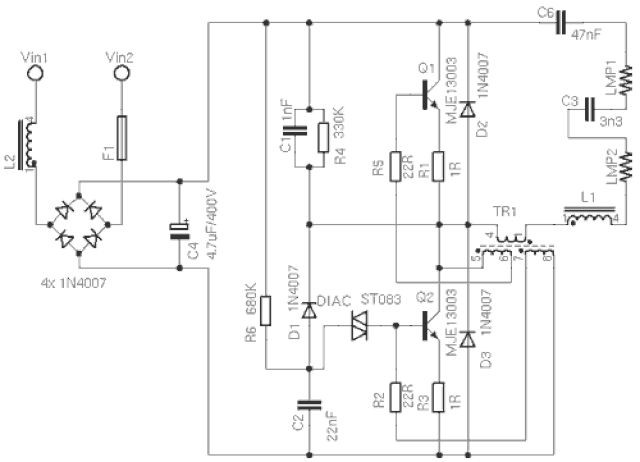

По сути, это импульсный блок питания. Схема запуска состоит из элементов VD1, С2, R6 и динистора VS1. Диоды VD2, VD3 и резисторы R1, R3 выполняют защитные функции. При включении ЛДС через R6 заряжается С2, в определенный момент открывается динистор VS1 и формируется импульс, открывающий транзистор VT2. После этого конденсатор С2 разряжен, а диод VD1 шунтирует эту цепь. Запускается генератор на транзисторах VT1, VT2 и трансформаторе Тг1.

На нити лампы поступает напряжение через “силовой” конденсатор С6, резонансный СЗ и индуктивность L1. Разряд в лампе происходит на резонансной частоте, определяемой емкостью СЗ. Во время разряда СЗ шунтируется, и частота контура снижается, так как в работу вступает конденсатор С6 большей емкости. В это время транзистор VT1 открыт, сердечник Тг1 входит в насыщение, и за счет обратной связи по базе транзистор закрывается. Далее процесс повторяется.

Ранее, когда энергосберегающий лампы были не столь компактными (помните: так называемые “лампы дневного света”- длинные такие…Да в общем-то они и сейчас применяются в потолочных светильниках…), схема поджига электролампы была еще проще: так называемая дроссельная схема запуска, вот его схема:

Нити накала в такой лампе включены последовательно через стартер. Дроссель выполнен на Ш-образном магнитопроводе.Напряжение сети при замыкании тумблера, проходя через дроссель, поступает на нить накала первой колбы лампы, далее — на стартер и вторую нить накала. Стартер служит прерывателем.

Напряжение зажигания тлеющего разряда стартера меньше напряжения сети, но больше рабочего напряжения лампы.

В стартере возникает газовый разряд, его контакты нагреваются и замыкаются, ток течет через нити накала лампы, и они раскаляются до температуры около 800°С. Контакты стартера остывают, размыкаются, в дросселе возникает ЭДС самоиндукции, т.е. дроссель выдает импульс высокого напряжения на электроды ЛДС, что вызывает зажигание газового разряда в лампе.

В принципе, и для энергосберегающей лампы можно было-бы приделать нечто подобное, но слишком уж это все громоздко и внутрь корпуса точно не влезет…

Доп материал к статье: Энергосберегающие лампы.Преимущества и недостатки

Примечание: схемы и изображения позаимствованы на сайте http://radio-house.ucoz.ru/

Ремонт при перегоревшей нити

Ремонтные работы с нитью влекут за собой работу балласта во внештатном режиме. Это означает, что при возникновении серьезной перегрузки пускорегулирующий аппарат выйдет из строя. При отсутствии перегрузок лампа обычно продолжает бесперебойное функционирование в течение 9–18 месяцев. Продолжительность срока службы зависит от использованных в схеме деталей, а также их качества.

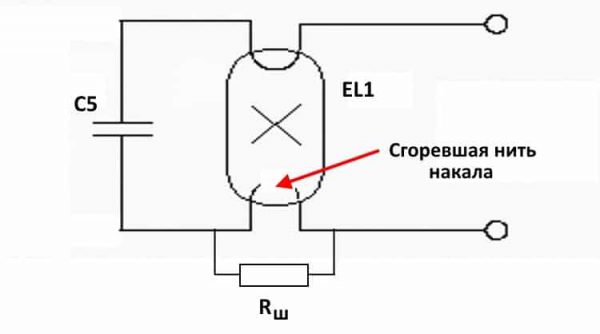

В случае перегорания только одной нити шунтируем ее сопротивлением. Как это сделать, показано на рисунке.

Для создания шунтирующего сопротивления (RШ) рекомендуется ставить резистор, сопротивление которого равно второй (неповрежденной) нити накала. Однако такой подход не является полностью достоверным, так как мы измеряли сопротивление «холодной» нити. Если установить равнозначный резистор, то есть риск, что он вскоре сгорит. Поэтому лучше установить резистор с номинальным сопротивлением 22 Ом и мощностью от 1 Вт.

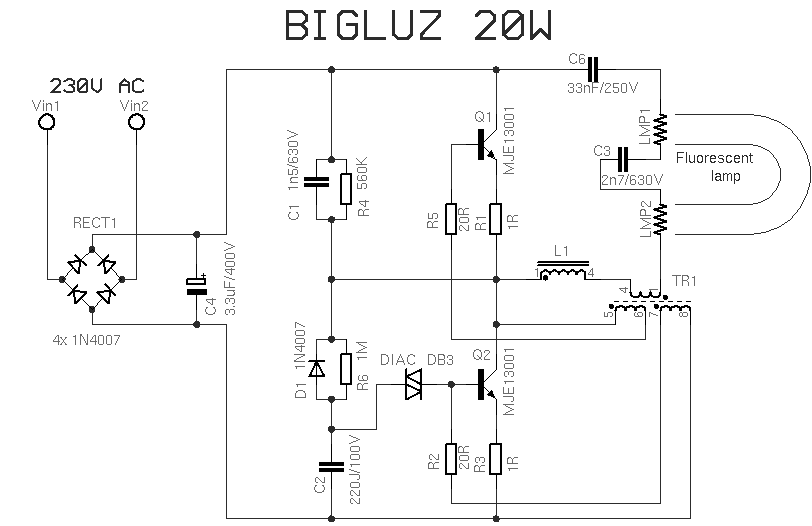

Схема и устройство энергосберегающей лампы

Успех энергосберегающих ламп на рынке объясняется их уникальным строением, благодаря которому они значительно превосходят по эффективности своих предшественников. Некоторые элементы и электронные узлы отличаются в зависимости от производителя, мощности и назначения, однако, в целом они все имеют аналогичную принципиальную схемотехнику.

Принципы работы и устройства

Устройство ЭСЛ

Люминесцентные лампы представляют собой стеклянную полую колбу, которая наполнена ртутными парами. В момент включения в них создается электрический дуговой разряд между двумя электродами, устроенный пусковым конденсатором. Он приводит к возникновению ультрафиолетового излучения, невидимого для человеческого глаза.

Для его преобразования в видимый свет на стенки колбы наносится люминофор (чаще всего используют соединения галофосфат кальция или ортофосфат кальция-цинка). При прохождении ультрафиолета через люминофор образуется яркий свет. Его светоотдача значительно превосходит свечение вольфрама в лампах накаливания при аналогичном энергопотреблении.

Цвет зависит от состава люминофора.

В отличие от обычной лампы, энергосберегающие люминесцентные модели нельзя подсоединить напрямую к источнику тока 220 В. В выключенном состоянии пары ртути внутри колбы имеют очень большое сопротивление, поэтому для образования разряда необходимо подать импульс высокого напряжения.

Для трубчатых вариантов используется электромагнитный балласт, который устанавливается в сам светильник.

Отличия люминесцентных ЭСЛ от ламп накаливания

• У люминесцентных свечение люминофора значительно превосходит накал спирали вольфрама, поэтому при аналогичной мощности экономки будут светить гораздо ярче.
• Почему лампы накаливания так греются? Их КПД очень малое, более 90% электроэнергии уходят на разогрев и поддержание накала вольфрамовой нити.
• За счет возможности регулирования состава люминофора выбирают цвет свечения наиболее комфортный для человеческого глаза.
• Из-за используемых веществ люминесцентные модели превосходят по сроку службы лампы накаливания почти в 20 раз.
• Минимальная теплоотдача в экономках позволяет устанавливать их в компактные настольные светильники, декоративную подсветку и торшеры, для таких целей подойдут лампочки на 11 Вт, а также мощные на 20, 24 и 25 Вт. Их подключают даже от зарядного устройства или аккумулятора.
• Максимальная яркость в лампах накаливания и светодиодных вариантах достигается сразу, а в экономках разогрев паров ртути может занять от 1 до 3 минут.
• На морозе интенсивность свечения люминофора снижается почти в 2 раза.
• Люминесцентные лампы не приспособлены к работе в помещениях, где часто пользуются выключателем, это грозит выходом из строя пускового конденсатора, и лампа может сгореть.
• ЭСЛ не работают в схеме с диммерами, при падении напряжения они выключаются.

ЭСЛ и лампы накаливания

Ремонт энергосберегающих ламп своими руками

Если ЭСЛ перестала включаться, есть смысл попробовать самостоятельно восстановить ее работоспособность. Для этого необходимо выполнить разбор, аккуратно сняв цоколь и вытащив электронную схему из корпуса, затем нужно осмотреть ее на исправность. Разборка и ремонт выполняется путем замен вышедших из строя деталей.

• Предохранитель. Является наиболее частой причиной поломки лампы. Его выгорание обычно определяется визуально. Проблема решается выпаиванием старого и установкой нового, аналогичной емкости.
• Нити накала колбы. Для их проверки необходимо выпаять по одному выводу с каждого конца. Сопротивление каждой нити должно быть одинаковым. При обнаружении сгоревшей нити на параллельную спираль припаивается резистор с аналогичным сопротивлением, как у поврежденного участка.
• С помощью мультимера или иного прибора необходимо проверить транзисторы, конденсаторы, диоды, триаки и стабилитроны. Они повреждаются во время сильной перегрузки или короткого замыкания. При обнаружении такого элемента – разобрать и перепаять на аналогичный, перед этим проверить заменяемую деталь.
• При повреждении самой колбы необходимо правильно осуществить утилизацию – в обычных условиях ее восстановить невозможно.

Важно! ртути может быть губительным для здоровья, особенно она опасна, если рядом есть ребенок. Разбирать ее в случае повреждения строго запрещено

Выгоден ли ремонт энергосберегающих ламп

Срок службы лампы во многом зависит от добросовестности производителя

Невысокого качества лампы выходят из строя еще в начале эксплуатации.  Причинами отказа экономок могут быть резкие броски напряжения сети, особенно в частном секторе, не осторожное обращение с лампами, при котором возможна поломка колбы

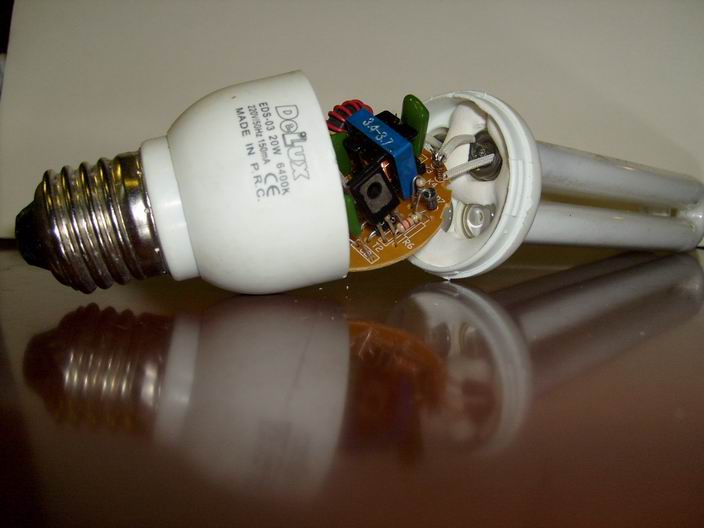

Энергосберегающая лампа в разобранном виде

Так или иначе, а лампы выходят из строя. Вопрос не в том, что выгоден ли ремонт энергосберегающих ламп как экономия средств, а в том что, смогу ли я сделать ремонт энергосберегающих ламп своими руками. Здесь все-таки большую роль играет заинтересованность, чем выгода. Если вы решили заняться ремонтом экономок, тогда не нужно его начинать с одной лампой.

Для восстановления одной лампы нужно где-то приобретать запчасти, тратится на дорогу. Лучше собрать их некоторое количество у знакомых, друзей и соседей.

Импульсный блок и его назначение

На обоих концах трубки люминесцентной лампы имеются электроды, анод и катод. В результате подачи электропитания компоненты лампы разогреваются. После нагрева происходит выделение электронов, которые сталкиваются со ртутными молекулами. Следствием происходящего становится ультрафиолетовое излучение.

За счет наличия в трубке люминофора осуществляется конвертация люминофора в видимое свечение лампочки. Свет появляется не сразу, а спустя определенный промежуток времени после подключения к электросети. Чем более выработан светильник, тем длительнее интервал.

Работа импульсного блока питания основывается на следующих принципах:

1. Преобразование переменного тока из электросети в постоянный. При этом напряжение не меняется (то есть остается 220 В).
2. Трансформация постоянного напряжения в прямоугольные импульсы за счет работы широтного импульсного преобразователя. Частота импульсов составляет от 20 до 40 кГц.
3. Подача напряжения на светильник посредством дросселя.

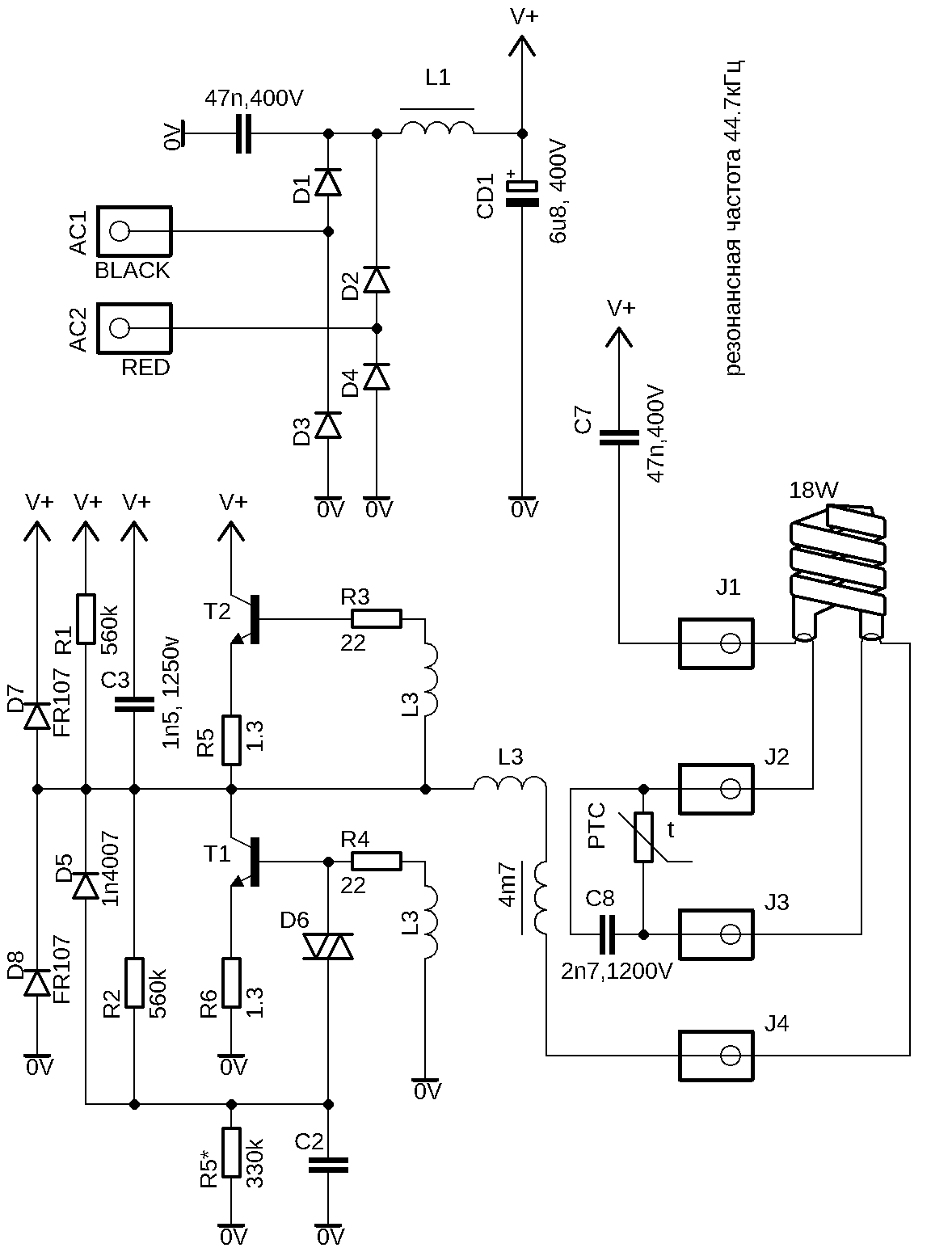

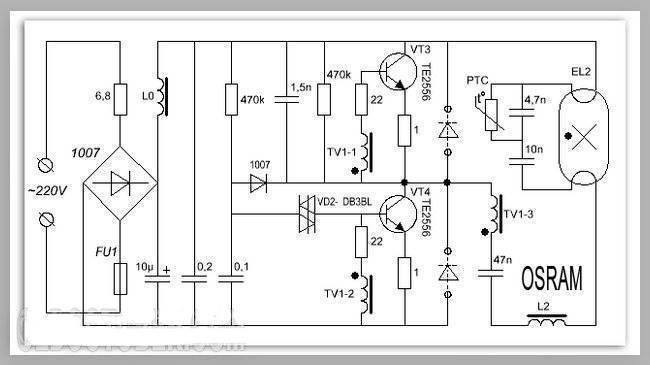

Далее представлена схема функционирования балласта люминесцентной лампочки.

Источник бесперебойного питания (ИБП) состоит из целого ряда компонентов, каждый из которых в схеме имеет свою маркировку:

1. R0 — выполняет ограничивающую и предохраняющую роль в блоке питания. Устройство предотвращает и стабилизирует чрезмерный ток, идущий по диодам в момент подключения.
2. VD1, VD2, VD3, VD4 — выступают в качестве мостов-выпрямителей.
3. L0, C0 — являются фильтрами передачи электрического тока и защищают от перепадов напряжения.
4. R1, C1, VD8 и VD2 — представляют собой цепь преобразователей, использующихся при запуске. В качестве зарядки конденсатора C1 используется первый резистор (R1). Как только конденсатор пробивает динистор (VD2), он и транзистор раскрываются, в результате чего начинается автоколебание в схеме. Далее прямоугольный импульс посылается на диодный катод (VD8). Возникает минусовой показатель, перекрывающий второй динистор.
5. R2, C11, C8 — облегчают начало работы преобразователей.
6. R7, R8 — оптимизируют закрытие транзисторов.
7. R6, R5 — образуют границы для электротока на транзисторах.
8. R4, R3 — используются в качестве предохранителей при скачках напряжения в транзисторах.
9. VD7 VD6 — защищают транзисторы БП от возвратного тока.
10. TV1 — является обратным коммуникативным трансформатором.
11. L5 — балластный дроссель.
12. C4, C6 — выступают как разделительные конденсаторы. Делят все напряжение на две части.
13. TV2 — трансформатор импульсного типа.
14. VD14, VD15 — импульсные диоды.
15. C9, C10 — фильтры-конденсаторы.

Только продуманный подбор отдельных элементов и правильная их установка позволит создать эффективно и надежно работающий блок питания.

Отличия лампы от импульсного блока

Схема лампы-экономки во многом напоминает строение импульсного блока питания. Именно поэтому изготовить импульсный БП несложно. Чтобы переделать устройство, понадобятся перемычка и дополнительный трансформатор, который станет выдавать импульсы. Трансформатор должен иметь выпрямитель.

Чтобы сделать БП более легким, удаляется стеклянная люминесцентная лампочка. Параметр мощности ограничивается наибольшей пропускной способностью транзисторов и размерами охлаждающих элементов. Для повышения мощности необходимо намотать дополнительную обмотку на дроссель.

Проверка предохранителя или ограничительного резистора

Питание схемы управления осуществляется через предохранитель, находящийся между одним из выводов цоколя и платой. Он защищает сеть от коротких замыканий в лампе. Иногда его функции перекладывают на ограничительный резистор, находящийся в том же районе. Основная его задача: при подаче напряжения на лампу ограничить ток заряда конденсатора фильтра питания. Поскольку его сопротивление не превышает 10 Ом, то при правильно подобранной мощности и конструкции при коротком замыкании этот резистор сгорит.

Исправность этих элементов проверяется в первую очередь измерением их сопротивления мультиметром. Но, если они неисправны, простая замена на работоспособные не поможет. Скорее всего, их выход из строя вызван еще одной неисправностью, которую еще предстоит найти.
