Калитка своими руками: деревянная, металлическая

Дополнительная информация

Для создания ворот любой конструкции рациональнее купить новые трубные профили. При недостаточности денежных средств допускается использование ранее эксплуатируемых изделий. В этом случае потребуется дополнительное время на очистку труб от ржавчины. Если коррозия слишком глубокая, использовать такую продукцию не рекомендуется.

В частном доме

Новые стальные трубы можно приобрести на металлобазе либо через интернет. Например, на Авито. По представленному на ресурсе прайс-листу можно найти как новую, так и недорогую б/у продукцию. Дополнительную информацию по выбору и сборке ворот из профиля можно найти на специализированных форумах.

Подбор материала

Внешний вид входной группы определяет выбор строительных материалов для опорных столбов и зашивки полотен. Можно сварить калитку из круглой трубы, но на нее неудобно крепить петли, а при соединении углов рамы возникают сложности. Квадратное сечение позволяет избежать подобных трудностей.

Внутреннее заполнение делают из сетки, художественной ковки, такая структура смотрится ажурно, приоткрывает обзор внутреннего пространства двора. Профнастил применяют чаще из-за богатого выбора цвета и рисунка под камень, дерево.

Для полотна используют ячеистый или монолитный поликарбонат, ставят сэндвич-панели. Иногда сочетают кованые элементы с деревянным заполнением.

Характеристики профтруб

Профильными называют трубы, сечение которых отличается от круглого, например, бывает овальное, прямоугольное, квадратное. Для калиток применяют два последних вида. Сырьем является низкоуглеродистая сталь (09Г2С или Ст3Сп). Есть варианты профтрубы из нержавейки.

Характеристики материала:

• прочность и долговечность;
• невысокая стоимость;
• небольшая масса.

Деревянная калитка для дачи пошаговая инструкция с фото

Великолепно смотрится деревянная калитка для дачи – пошаговая инструкция с фото поможет изготовить её легко и быстро. Для конструкции потребуются доски из лиственницы. Именно этот вид древесины предпочтителен, так как он меньше подвержен гниению и отличается декоративным срезом. При желании можно заменить его сосной.

Таким образом, необходимо подготовить:

• заготовки из лиственницы размером 2000 x 140 x 20 (10 шт.);
• сосновые доски 2000 х 150 х 50 (2 шт.);
• петли (2 шт.);
• металлозубчатые пластины (6 шт.);
• латунные пластины (4 шт.);
• латунные саморезы (40 шт.);
• уголок;
• щеколду;
• дверную ручку;
• грунт;
• защитное средство;
• яхтенный лак;
• стамеску и молоток;
• ножовку;
• дрель;
• шуроповёрт;
• электролобзик;
• рубанок;
• пузырьковый уровень;
• карандаш и кисточку;
• шкурку;
• верёвку.

Желательно заранее набросать схему калитки, чтобы иметь представление об этапах установки.

Изготавливается калитка так:

Из сосновых заготовок сделать боковины. На них крепятся петли.

Выровнять элементы по вертикали с помощью уровня.

Опорные доск и прикрепить к бетонным столбам.

Обработать древесину несколькими слоями антисептика и защитного состава, покрыть яхтенным лаком.

Установить опорную планку. применив саморезы.

Собрать раму. скрепив углы латунными планками и саморезами.

Укрепить конструкцию с помощью металлозубчатых пластин. которые вдавливаются в дерево и прибиваются.

Такая пластина сделает калитку надёжной и долговечной.

Подогнать петли для калитки.

Монтировать петли на опорную планку.

Вставить раму в проём, чтобы проверить соответствие размера.

Из доски сделать подкос. который придаст конструкции жёсткости.

Прикрепить подкос к раме с помощью пластин.

В результате получается прочная рама для калитки.

Зафиксировать раму к петлям, обшить ее досками. Первая заготовка устанавливается к опоре, которая выставляется по уровню.

На каждую доску обшивки приходится по 2 самореза, на угловые – по 3.

Нашить все доски.

Отверстия для саморезов просверлить заранее и отзенковать так, чтобы шляпки немного утопали в материале.

Монтировать ручку. Для удобства работы советуем пока не закреплять вторую с края доску – через проем легко доставать до обеих сторон калитки.

С помощью карандаша и верёвки, образующих циркуль, прочертить окружности в верхней части конструкции.

По полученным линиям сделать срезы электролобзиком. обработать спилы так же, как и заготовки, только завершить не одним, а двумя слоями лака.

Установить латунный уголок. который не позволит петлям выровняться.

Закрепить саморезом фиксатор из резины.

Такая пошаговая инструкция с фото деревянную калитку для дачи поможет сделать без особых трудностей.

Устанавливаем опорные столбы

Данный вид работ можно назвать наиболее трудоемким, так как необходимо предварительно выкопать ямы глубиной не менее метра (для каменистых почв достаточно 70 см) и шириной порядка 30 см, замесить раствор для заливки и кладки (если она планируется).

• LiveJournal
• Blogger

Опорный столб

Как уже отмечалось, ворота и калитка из профлиста могут крепиться к опорам из металла, кирпича или камня. При выборе металлических опор работы проводят в следующем порядке:

1. На дно ямы ставят столбы, засыпают их щебнем, контролируя вертикальность при помощи уровня.
2. Полностью заполняют пространство вокруг столбов бетонной смесью (раствор готовят из цемента и песка в соотношении 1:3, добавляя воду).
3. Для прочного схватывания работы с опорами откладывают минимум на 3 дня.

Если планируется установить кирпичные или каменные столбы, сначала делают фундамент, размер которого должен превышать сечение опоры, после чего начинают кладку, формируя ряды в шахматном порядке для обеспечения максимальной прочности. Обычно столбы возводят вокруг металлических труб. Чтобы ворота и калитка легко установились между опорами, к трубе приваривают закладные металлические детали, к которым затем будут прикреплены навесы.

Конструкции

Чтобы сделать простейшую конструкцию ворот из профлиста, понадобятся 2 распахивающиеся створки на крепком основании. В качестве опоры, на которой с помощью петель они крепятся, необходимо использовать стальные трубы – прямоугольные, круглые или Т-образные, которые углубляются в землю с заливкой бетонного фундамента. Рама ворот может быть с верхней горизонтальной перекладиной или без нее. В первом случае весь каркас получится более жесткий, но тогда будет ограничение по высоте и во двор не смогут заезжать высокие машины.

Створки ворот, кроме самой рамы, имеют перемычки для придания большей жесткости. Они могут быть расположены горизонтально, наискосок или крестообразно, какую схему изготовить, зависит от предпочтений хозяина. Главное, чтобы их было достаточно для жесткой конструкции, например, при высоте 2 м достаточно установить пару горизонтальных перемычек на одинаковом расстоянии от краев рамы.

Основание, на которое крепится рама ворот из профнастила, может быть изготовлено в виде массивных столбов из облицовочного кирпича, бетона или бута. В этом случае вся конструкция приобретает совершенно другой внушительный вид и становится намного прочнее. А профилированный лист сочетается практически с любыми строительными материалами.

Металлический запор для таких двухстворчатых ворот устанавливается с внутренней стороны в нижней части створок. Он предназначен для фиксации ворот в закрытом положении.

Замок для распашной конструкции можно выбрать из нескольких вариантов. Простейший вид – это металлический шпингалет, который можно найти в любом строительном магазине или изготовить самому из подручных материалов. Другой способ надежного закрытия – это сдвижной запор из петель и оцинкованной задвижки с ручкой. Если не хочется мудрить, то есть возможность просто приварить к створкам с внутренней стороны две петли и повесить на них походящий навесной замок.

Интересным решением будет проект автомобильных ворот со встроенной калиткой. Такая конструкция позволит сэкономить место для проема в заборе, но каркас будет иметь более сложный вид. Для калиточной рамы в одной из створок надо делать дополнительные вертикальные перемычки, стоит заранее создать подробный чертеж с размерами и рассчитать всю нагрузку.

Одностворчатые распашные ворота для машины делают редко: на одну большую створку приходится слишком большая нагрузка. Да и открывать их сложнее, поэтому лучше использовать традиционный вариант.

Оригинальны идеи раздвижных автомобильных ворот из оцинкованного профиля, которые для открытия-закрытия двигаются в вертикальной плоскости вдоль забора. Сложность заключается в том, что для них надо установить направляющие рельсы и приварить ролики для движения, а для мягкого хода использовать пружины или амортизаторы. Зато открывать их будет легко, они экономят свободное пространство.

Раздвижные ворота примечательны тем, что их легче сделать автоматическими, чем распашные. Достаточно монтировать электрический привод и подключить его к подвижному механизму. Работу можно обеспечить полностью дистанционным вариантом и открывать/закрывать ворота, не выходя из машины, что особенно удобно в непогоду.

Достоинство раздвижных ворот состоит еще и в том, что для них достаточно одной створки. Надо просто сварить раму из металлического профиля, добавить ребра жесткости и обшить каркас профлистом.

Симпатичную конструкцию ворот из профлиста можно создать, повесив над ними небольшую крышу или арку из того же материала. Кроме красоты, она будет еще и полезной – защищать замок, запор и другие металлические детали от дождя.

Чем обшить каркас ворот

По завершении монтажа каркаса следует отделка створок. Технология обшивки зависит от используемого материала. Целесообразно использование идентичной с забором обшивки. Иначе ворота не впишутся в общую картину ограждения.

На дачном участке

Для заполнения рамы створок из профиля используется материал различных вариаций:

• кованые элементы;
• листовой металл (оцинкованный);
• профилированные листы;
• обрезные и шпунтовые доски, обработанные грунтовочными, антисептическими или лакокрасочными составами.

Обшивка из профнастила

Это самый практичный вариант для отделки данной конструкции. Материал отличается низкой ценой и легкостью в монтаже. Его можно комбинировать с коваными элементами (засовами, наличниками). Зачастую листы приобретают с покрашенным и оцинкованным покрытием. К каркасу створок профнастил крепится саморезами.

Виды профлиста

Обшивка деревом

Она выигрывает в презентабельности внешнего вида, но проигрывает в прочности. Древесина подвержена гниению и механическим повреждениям. Для улучшения прочности и продления срока эксплуатации используемый пиломатериал обрабатывается ингибиторами горения и анти-грибковыми средствами.

Кованые элементы

Часто обшивка каркаса конструкции выполняется из элементов ковки, изготавливаемых из металла, который нагревается до ковочной температуры и поддается высокотемпературной обработке давлением. Осуществление оригинальных дизайнерских решений возможно путем нарезания и сварки такой продукции.

Кованые створки

При наличии сварочного аппарата и паяльной лампы ковать из металла узор на створки можно самостоятельно. Впрочем, проще купить готовые элементы ковки, но обойдутся они гораздо дороже. К примеру, цена за 1 м2 готовой продукции составит не менее 1 тыс. рублей.

Пошаговая инструкция установки калитки из профнастила

Непрофессионалам рекомендуют сборку калитки проводить в проеме заграждения. Стало быть, вначале перед установкой калитки из профнастила следует строго вертикально установить и забетонировать опорные детали. Затем работы проводятся в следующей последовательности:

1. К столбам привариваются рамы.
2. Нижняя часть рамы должна располагаться выше уровня почвы на десять-пятнадцать сантиметров.
3. Привариваются боковины. Обязательно следует оставить зазор в один сантиметр между опорами и боками рамы.
4. Настала очередь размещения поперечной трубы. Она должна располагаться по центру изделия.
5. С помощью «болгарки» из проема вырезается готовая рама.
6. Места срезов необходимо тщательно зачистить.
7. Разрезается уголок. Его концы обрезаются и закрепляются на раме.
8. Нижняя часть навеса приваривается.
9. Надев каркас на одну петлю, привариваем и другую снизу.
10. Замок врезается в калитку, а его фиксирующую планку – прикрепляют к опоре.

Последним действием станет обшивка калитки профнастилом.

Устанавливаем звонок

Ограда готова, но как попасть гостю на участок? Нельзя забывать о таком необходимом элементе как звонок.

На дачных участках идеальным вариантом является монтаж беспроводного звонка. В таком случае вы услышите, что кто-то решил заглянуть к вам «на огонек» даже если неожиданно отключили электричество.

Подобные звонки, как правило, продаются на самоклеящихся подкладках, так что установить их не составит никакого труда. Надо просто обезжирить поверхности, на которые собираетесь установить блоки звонка.

Современные модели беспроводных устройств оснащаются датчиками движения, видеокамерами или домофонами. Хотя такие модели стоят дороже обычных звонков, на цену калитки из профнастила это значительно не повлияет.

Установка фурнитуры для калитки

Установка петель, ручек, замков необходимо производить перед обшивкой калитки профнастилом.

Петли привариваются сварочным швом длинной до двух сантиметров. Расстояние от краев сверху и снизу выдерживается на расстоянии до трети метра.

Замок и ручки следует располагать на расстоянии до 90 сантиметров от земли.

Фото калитки из профнастила

Также рекомендуем просмотреть:

• Привод для ворот
• Ворота с калиткой
• Чертеж ворот
• Кованые калитки
• Забор из штакетника
• Красивые заборы
• Гаражные ворота
• Заборы для дачи
• Забор из профнастила
• Зеленый забор
• Забор для дома
• Установка забора
• Ворота из профнастила
• Раздвижные ворота
• Ворота своими руками
• Забор своими руками
• Металлические ворота
• Забор из сетки рабицы
• Столбы для забора
• Сварной забор
• Кованые заборы
• Замок на калитку
• Рулонные ворота
• Откатные ворота
• Декоративный забор
• Высота забора
• Калитки своими руками
• Кирпичный забор
• Автоматические ворота
• Бетонный забор
• Забор из камня
• Кованые ворота
• Деревянный забор
• Распашные ворота
• Как сделать забор

Подготовительные работы

Подготовка к созданию деревянной калитки начинается до приобретения материалов на нее.

1. Измеряется ширина прохода и высота полотна.
2. Определяется тип каркаса.
3. Делают чертежи рамы, обшивки полотна и схемы крепления.
4. Закупаются брусья, доски и фитинги.

Создание чертежа — обязательный этап

Максимальная ширина распашной деревянной калитки – 1200 мм. Широкое полотно выворачивает своим весом крепление, поэтому петли надо ставить массивные или 3 пары. Специалисты советуют делать полотно шириной 1000 мм. Этого достаточно, чтобы свободно пройти в теплой верхней одежде. Садовая калитка на даче сезонного проживания может иметь ширину 800 мм.

Для свободного открывания ворот в зимнее время внизу оставляют зазор до 300 мм. Чем больше снега выпадает в районе, тем выше начинается обшивка.

Наружная калитка, установленная в заборе по передней границе участка, обычно имеет высоту до 2 м, и полотно зашивается всплошную, для приватности. Садовая ограда изготавливается более низкой, и она прозрачная. Створка делается немногим больше 1 м по высоте и зашивается с просветами.

Чертеж деревянной дверцы

Установка калитки из профнастила

Особенности установки констуркции

Если забор уже установлен, а тем более из камня, кирпича, пеноблоков, бетона и т.п. возникает вопрос установки петель для калитки (см. Виды дверных петель: рассмотрим подробно). Такие петли привариваются электрической сваркой к закладным металлическим деталям в каменных столбах.

Способы крепления опорных столбов

• Бетонирование
• Засыпка гравийно-песчаной смесью с утрамбовыванием

Виды установки:

• В заборе из профнастила
• В каменном или кирпичном заборе
• В других видах заборов

Монтаж калитки своими руками не трудный. Она легко устанавливается в любом виде забора. Установка не требует специальных строительных знаний.

Закладная деталь в кирпичной кладке

Данные детали потому и называются так: их закладывают во время строительства каменных столбов в кладку. Это, как правило, стальные пластины со штырями. Если столбы уже построены, и необходимо установить калитку, то в кладку вбивают зазубренные кованые металлические штыри, а к ним уже приваривают пластины.

Калитка в кирпичных столбах

Калитка в кирпичных столбах

Если столбы бетонные, то в материале сверлят отверстия, в  которые вбивают зазубренные штыри, а потом уже к ним приваривают закладные детали.

Бетонирование столбов производят бетоном марки М200. Для того чтобы получить бетон марки М200 необходимо смешать цемент 400, песок и щебень в пропорции Ц1: П 2,8 : Щ 4,8.

Например, если в мешке цемент М400, то бетона марки М200 получится  Ц 50: П 140: Щ 240 = 430 кг. За основание для расчета взято один мешок цемента весом 50 кг.

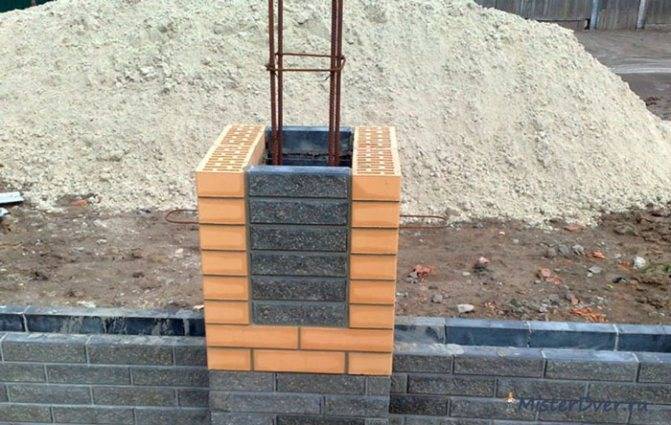

Кирпичные столбы

Инструменты для работы

Для изготовления калитки из профнастила своими руками потребуется немного:

• Строительный угольник (все углы должны иметь ровно 90ᵒ)
• Электросварка (если каркас металлический, понадобится )
• Отвес или уровень (для выставления столбов)
• Садовый бур и лопата (для того чтобы сделать ямки)
• Аккумуляторная дрель и шуруповерт (для сверления отверстий в каркасе и вкручивания саморезов)
• Сверло диаметром 3,8-4 мм и насадка под болт на 10 (головка самореза);
• Угловая шлифовальная машина с обрезным диском (в крайнем случае – ножовка по металлу);
• Электросварка;
• Метрическая рулетка, чертилка, маркер, мел.

Монтаж калитки из профнастила

Для того чтобы сделать забор из профнастила своими руками с калиткой, необходимо подготовить определенное количество материалов. Следует иметь в виду то, что высота забора равняется ширине листа профнастила. Кроме того необходимо взять в расчет  расстояние от земли до забора. Оно равняется 50 мм. Ширина листов, так же как и высота бывает разная.

Сняв все размеры в натуре на местности необходимо спроектировать забор, калитку и ворота. В заборе рассчитывается кратное количество листов. Как правило, расстояние между столбами выбирают 2.5 м.

Рассчитав необходимое количество материалов, а это:

• Столбы
• Профнастил
• Уголок или квадрат
• Цемент
• Песок
• Щебень
• Электроды
• Петли
• Замки для калитки
• Саморезы

Приступают к разработке чертежей калитки и забора. Делают детальный чертеж одной секции забора и калитки. Для того чтобы облегчить себе работу можно найти достаточное количество разнообразных проектов калиток и заборов в интернете с детальными размерами и приспособить их к своему случаю.

Примерные виды чертежей калитки и ворот

Монтажный чертеж

На схеме показано монтаж калитки и ворот из профнастила со справочными размерами

Следует обратить внимание на глубину закладки столбов для ворот. Чем большая ширина ворот, тем глубина закладки столбов ниже

Калитка и ворота бетонируются в сборе и выставляются сразу во всех плоскостях вертикально

Калитка и ворота бетонируются в сборе и выставляются сразу во всех плоскостях вертикально.

Необходимо предусмотреть зазоры между створками ворот или калитки и притворным столбом примерно 8-10 мм. Не следует спешить открывать калитку или ворота раньше времени. Фактически бетон твердеет 28 дней, но эксплуатировать ворота или калитку можно уже через 14 суток.

Рабочий сборочный чертеж

Проанализировав данные чертежи, можно сложить для себя представление о количестве необходимых материалов и размерах будущего изделия.

Этап 6. Покрытие конструкции

Готовые ворота необходимо должным образом обработать, для чего потребуются лак и грунтовка.

Шаг 1. Поверхность шлифуется наждачной бумагой или болгаркой со специальной насадкой. Все обнаруженные «ракушки» заделываются специальной шпаклевкой по дереву, а после высыхания конструкция повторно шлифуется.

Вначале используется крупнозернистая наждачка, а после полировки – мелкозернистая.

Шаг 2. Дерево тонируется. Так появится текстура и необходимый оттенок. После высыхания тонировки поверхность еще раз шлифуется (бумагой с «сотой» зернистостью).

Шаг 3. Вслед за грунтовкой наносится первый слой лака. В инструкции должно указываться время высыхания. По истечении этого времени наносится второй слой.

Лакирование ворот

Нередко ворота украшаются железной ковкой – так изделие имеет богатый вид. Если планируется использование такой ковки, то об этом следует позаботиться еще до покраски и шлифовки. При этом дерево на время работы покрывается тонкой жестью для защиты от повреждений.

Для лучшей герметичности после нанесения второго слоя лака стыки между деревом и металлом обрабатываются герметиком. Действительно, порой невозможно добиться плотного прилегания, а подобные меры предотвратят проникновение влаги через эти отверстия.

Все, деревянные ворота готовы, остается лишь оборудовать их калиткой из дерева.

Распашные деревянные ворота

Инструкция по изготовлению и установке калитки своими руками

Безусловно, вы можете изготовить калитку и ворота из любого материала, будь то кованое железо, алюминий, сталь или дерево, но наиболее простым, рациональным вариантом, с которым сможет справиться человек без специального оборудования и профессиональных навыков, является именно деревянная калитка.

Процесс ее изготовления и установки предельно прост, причем, приложив немного труда и творческой фантазии, вы можете добиться превосходного вида, сделав калитку изящным элементом вашего ландшафтного дизайна.

Для начала необходимо подготовить необходимый инструментарий, а именно:

Измерительная лента

Карандаш

Торцовочная пила

Молоток

Линейка с прямым краем

Столярный клей

Беспроводная дрель

Из материалов потребуется следующее:

12 штакетников

3 доски (предпочтительно, кедровых)

Упаковка гвоздей 100 мм

3 черных декоративных шарнира

2 черные длинные скользящие защелки

1 черная сверхмощная защелка сальто для ворот

А теперь приступаем к рабочему процессу:

Произведите замеры будущей калитки и отмерьте при помощи измерительной ленты необходимую длину на штакетниках, отрежьте 4 куска с помощью торцовочной пилы, два по длине, два по ширине. Как правила высота калитки составляет 1.5-1.8 м, ширина – 1-1.5 м. Отмерьте и вырежьте горизонтальные скобы, затем необходимо распилить 3 доски на равные части длиной 1.5-1.8 м, шириной – 1-1.5 м в зависимости от выбранного размера будущей калитки. На ровной плоской поверхности, такой как подъездная дорожка или пол гаража, выложите три нарезанные доски. Две доски должны быть расположены параллельно друг другу, а третья доска должна быть параллельна двум другим и лежать точно посередине. Затем наложите штакетники поверх досок по всему периметру и зафиксируйте их при помощи гвоздей. Для создания эстетичного вида, можно прибить еще 4 распиленных пополам штакетника диагонально вдоль досок, создавая узор. Измерьте и отрежьте диагональную скобу

Осторожно переверните калитку. Положите линейку с прямым краем на эту диагональную скобу, параллельно линиям горизонтальных скоб. Сделайте шесть карандашных пометок на диагональной скобке, параллельно верхней и нижней сторонам каждой горизонтальной скобки, затем разрежьте диагональную скобу торцовочной пилой по шести отметкам

Три отрезанных куска в конечном итоге будут отброшены (два конца и середина), оставляем только два отрезанных куска, которые вы будете использовать в качестве диагональной скобки. Прикрепите диагональную скобу. Проведите линию плотницкого клея по задней стороне двух диагональных скобок. Затем вдавите детали на место на воротах между горизонтальными скобами. Придавите две склеенные части шлакоблоками, камнями или чем-нибудь достаточно тяжелым. Дайте клею высохнуть около двух часов. После того, как клей высохнет, переверните калитку. Прибейте диагональные части скобок на место гвоздями. Крепим на ворота петли при помощи дрели в верхней, средней и нижней частях, а также к раме ворот. Навешиваем их, не забывая оставить 1-1.5 см зазора внизу. Оставьте около 0.5 см зазора на шарнирной стороне ворот

Сделайте шесть карандашных пометок на диагональной скобке, параллельно верхней и нижней сторонам каждой горизонтальной скобки, затем разрежьте диагональную скобу торцовочной пилой по шести отметкам. Три отрезанных куска в конечном итоге будут отброшены (два конца и середина), оставляем только два отрезанных куска, которые вы будете использовать в качестве диагональной скобки. Прикрепите диагональную скобу. Проведите линию плотницкого клея по задней стороне двух диагональных скобок. Затем вдавите детали на место на воротах между горизонтальными скобами. Придавите две склеенные части шлакоблоками, камнями или чем-нибудь достаточно тяжелым. Дайте клею высохнуть около двух часов. После того, как клей высохнет, переверните калитку. Прибейте диагональные части скобок на место гвоздями. Крепим на ворота петли при помощи дрели в верхней, средней и нижней частях, а также к раме ворот. Навешиваем их, не забывая оставить 1-1.5 см зазора внизу. Оставьте около 0.5 см зазора на шарнирной стороне ворот.

Финальным этапом устанавливаем защелки. С помощью беспроводного сверла и винтов, входящих в комплект защелок, вверните скользящие защелки на место на верхней и нижней частях калитки. Завинтите их приемные секции на раме. Затем установите откидную защелку аналогичным образом в центре ворот.

Как выбрать пиломатериал

В лиственнице много смолы, поэтому древесина устойчива к гниению и влаге

Разные породы отличаются показателями прочности, влагостойкости, долговечности. На разрезе каждый сорт имеет свой неповторимый рисунок. Владельцы участков выбирают материал по свойствам и характеристикам, учитывают свои материальные возможности.

Коротко о породах:

1. Дуб почти не разбухает и не усыхает при изменении влажности. Достойный материал высокой плотности, который трудно обрабатывать, стоит дорого.
2. Лиственница стойко сопротивляется увлажнению, появлению гнили. Характеризуется красивым рисунком волокон, просто распиливается.
3. Сосна отличается невысокой стоимостью, невысокой прочностью. Содержит смолистые компоненты и мало впитывает воду.
4. Ель относят к мягким видам, при контакте с почвой начинает гнить. Древесина прочная и недорогая, поэтому используют после предварительной пропитки.

Способы крепления лаг к столбам

Металлические лаги приваривают или между столбами или спереди. Первый способ более трудоемкий, причем получается больше отходов: приходится нарезать трубы на куски. Но при таком расположении лаг конструкция получается более жесткой: каждый столб служит опорой для листа и он меньше «гуляет», при желании вдоль него можно поставить пару дополнительных креплений.

Если свариваете трубы перед столбом (со стороны улицы), работы меньше, но резать все равно придется и отходы будут: необходимо чтобы сварной шов двух участков приходился на столб. Разве что вы подгадаете расстояние так, чтобы ложились они ровно. Тогда материалы закупаете предварительно, а потом рассчитываете шаг установки столбов.

Приварить металлические лаги к столбам можно двумя способами

Для крепления деревянных брусков приваривают впереди или по бокам держатели — металлические уголки или П-образные направляющие. В них потом сверлят отверстия и скрепляют болтами или саморезами.

Есть вариант собрать забор из профнастила без сварки. Для этого есть специальный крепежный элемент, который называется Х-кронштейн. Это крестообразная пластина с загнутыми  краями, которая крепится на саморезы.

Х-кронштейн для забора из профлиста без сварки

Так все выглядит в смонтированном состоянии

Виды калиток из профтрубы

Ворота и калитка смотрятся цельно и гармонично, когда их делают одной высоты в едином художественном стиле. По типу заполнения изделия бывают коваными, металлосварными, открытого и закрытого типа. Выбор зависит от особенностей участка, архитектуры дома, а также задачи, которую выполняет ограждение.

Объединяет все виды калиток первооснова — профтруба

Калитка из профнастила

Конструкция выглядит как рама, обшитая профлистом. Пространство заполняют двумя способами. Первый – профнастил прикручивают сверху каркаса. Второй способ – лист вставляют внутрь рамы.

Вариант устройства дверцы из профилированного листа

Конструкция получается жесткая, удобная для крепления профлиста. Плюсы: изделие легкое, цена невысокая, монтаж простой. Минусы: требуется аккуратное отношение, чтобы не повредить профлист, требуется установка резинового уплотнителя, чтобы готовое изделие бесшумно закрывалось.

Калитка закрытого сварного типа

К каркасу приваривают металлический лист толщиной 1,5 мм или 2 мм, получается прочная конструкция, которую оформляют узорами из кованых элементов или создают строгие формы. За счет металлического листа конструкция выходит тяжелая, вес изделия 1х2,5 м приблизительно 70 кг.

Пример создания кованой сварной модели

Производитель предлагает готовое изделие с комплектом, в который входят засовы, навесы, проушины, его стоимость 13000 руб. Дополнительно можно приобрести столбы 80х80х3 мм длиной 3 м за 1300 руб. Плюсы: надежность, долгий срок эксплуатации. Минусы: высокая цена и большой вес.

Калитки из 3D-сетки

Открытый тип калитки, в котором пространство заполнено выгнутой для жесткости сеткой из проволоки 3–6 мм. Детали выкрашены специальным способом в несколько слоев, гарантия изделия 20 лет. Калитку из 3D-сетки устанавливают вместе с аналогичными системами ограждения.

Входная группа из объемной сетки позволяет огородить участок от несанкционированного проникновения

Цена ограждения зарубежного производства составляет 10000 руб. за изделие 2х1 м. Плюсы: простой монтаж, легкий вес, современный вид, долгий срок эксплуатации. Минусы: высокая цена.

2 этап – Чертеж ворот из профнастила

Схема или чертеж распашных ворот необходим для упрощения расчета количества материала и оценки жесткости конструкции.

Два способа сделать распашные ворота:

с одной большой створкой (одностворчатые). Недостатком способа можно считать то, что нужно много места для маневра ворот, а также их большую парусность. Уменьшение парусности за счет дополнительных деталей каркаса приводит к увеличению нагрузки на петли, что в свою очередь приводит к перекосу створки. Этот способ годится только для ворот с небольшой шириной проема или для устройства калитки;

с двумя створками (двухстворчатые). Исключаются все описанные выше недостатки, но возрастает стоимость изготовления за счет добавления петель и элементов каркаса. Возможно устройство с одинаковыми или с разными по ширине створками. У двустворчатых распашных ворот есть преимущество, они более устойчивы к ветровой нагрузке.

Схема распашных ворот из профнастила должна содержать:

Схема распашных ворот из профнастилаСхема распашных ворот из профнастила с размерами

общую ширину проема. Понадобится в случае необходимости сделать маневр – при увеличении зазоров или изменении размеров фурнитуры;

ширину каждой створки;

количество, ширину стоек и глубину укапывания стоек;

конфигурацию каркаса с указанием ширины составляющих его элементов;

месторасположение и ширину калитки. Это важный аспект. Изготовление калитки из профнастила одновременно с каркасом для ворот позволит сократить срок реализации проекта. А если калитка расположена внутри каркаса ворот, чертеж позволит учесть место ее расположения при разметке и нарезке заготовок;

место установки петель;

место и способ установки замка;

место расположения внутреннего фиксатора двери (вертикального шпингалета).

Фиксатор створки ворот (вертикальный шпингалет)Фиксатор распашных ворот из профнастила

На чертеж ворот из профнастила наносится в обязательном порядке элементы усиления каркаса. Именно визуализация будущих ворот, позволяет понять, какой из элементов использовать и определить место его установки с учетом ветровой нагрузки.

Способы усилить ворота из профнастила:

1. наварить уголок для жесткости.

Такой способ подходит, если ширина створок незначительная (до 1 500 мм, каждая). Уголок может быть сплошным (косынка) или в виде угловой перемычки (распорка). Чем шире уголок или чем ближе к центру установлена перемычка, тем жестче будет каркас ворот.

Усиление каркаса распашных ворот из профнастила уголкамиУсиление каркаса ворот из профнастила косынками

2. сделать раму внутри каркаса или над ним.

Сварка рамы внутри каркаса воротВ первом случае заготовки меньшего сечения помещается в ячейки каркаса, и прихватываются сваркой с шагом в 200-300 мм.

Сплошной шов не допускается, чтобы исключить деформацию металла вследствие нагревания (чтобы не повело и не покрутило).

Сварка рамы снаружи каркаса ворот

3. установить поперечные или диагональные перемычки.

Здесь важно правильно устанавливать перемычки. Если калитка из профнастила имеет незначительную парусность и для неё достаточно установить одну поперечную перемычку перпендикулярно длинным элементам каркаса, то с воротами дело обстоит сложнее. В этом случае разумнее использовать диагональную перемычку

В этом случае разумнее использовать диагональную перемычку.

Способы установки перемычки на ворота из профнастила показаны на фото.

Варианты установки перемычек (ребра жесткости) на ворота из профнастила

Ребра жесткости ворот – варианты расположения:

а) Несмотря на кажущуюся простоту, этот вариант достаточно продуманный, поскольку гарантирует целостность створок ворот. С одной стороны, он будет удерживаться петлями, сверху исключается возможность деформации благодаря усилению углов. Снизу его удержат горизонтальные фиксаторы (шпингалеты);

б) Это самый экономичный из представленных вариантов, но он создает усиление только посредине каркаса. Единственно достоинство, в том, что он дает возможность установить замок на перемычку.

При этом варианты «а» и «б» нельзя считать надежными при ширине створки ворот более 1 500 мм.

в) недостаток этого варианта в слабом усилении верхних внутренних углов. Сильный ветер может деформировать створку;

г) в этом случае отсутствует усиление левого внутреннего угла;

д) в этом случае отсутствует усиление обоих внутренних углов;

е) идеальный вариант. Места врезки замка, установки петель, нижних фиксаторов и верхние углы усилены. Этот способ исключает кручение каркаса.

Совет. Чем шире створка, тем сильнее усиливают каркас.
