Счетчик учета тепловой энергии — правила установки и виды

Принцип работы счетчика на батарею

Рассмотрим более подробно счетчик отопления как работает, и какие факторы могут повлиять на его функционирование.

Устанавливают теплосчетчик с целью определения объема теплоносителя в радиаторе, а также замера уровня температуры воды.

Если в доме разводка горизонтальная, агрегат монтируется на горизонтальную трубу. При этом одного прибора на квартиру вполне достаточно. А вот при вертикальной разводке труб на каждую батарею придется устанавливать отдельный счетчик.

Надо отметить, что счетчик отопления в квартире является достаточно точным. Но существует ряд факторов, которые могут оказать сильное влияние на устройство и стать причиной некоторой погрешности. Например:

1. Циркуляция теплоносителя нарушена, наблюдается малый расход.
2. Имеется тепловая разница, которая составляет менее +30 градусов.
3. Монтаж счетчика выполнен неграмотно. Например, неправильно установлены датчики температуры.
4. Качество трубопровода, воды плохое. Например, вода слишком жесткая и имеет различные примеси на подобии песка, ржавчины.

Какие есть типы счетчиков на отопление?

В зависимости от способа установки счетчик для отопления может быть общедомовым и индивидуальным. При общедомовом варианте учетный прибор приобретается один на всю многоэтажку. Несмотря на то, что стоит счетчик дорого, для владельца каждой квартиры он будет вполне доступным. Ведь общая цена будет разделена на всех жильцов. Несмотря на доступность покупки агрегата для учета тепла, экономия может быть невысокой в виду того, что некоторые квартиры могут быть плохо утеплены. В результате переплачивать придется всем. Поэтому многие предпочитают устанавливать индивидуальный счетчик на батарею отопления. чтобы платить только за действительно полученное квартирой тепло. Правда подходит такое устройство не для каждого помещения. Например, монтаж счетчика в старом доме с вертикальным типом разводки может оказаться довольно проблематичным. Ведь устанавливается прибор на стояк. А в таких домах их несколько. Ставить счетчик на каждый стояк – это очень затратно. В этом случае используют распределители. Также все счетчики отопления для квартиры по принципу работы можно классифицировать на:

• Ультразвуковые. Применяются чаще всего. Считаются самыми точными, долговечными и надежными. Погрешность может быть вызвана попаданием частичек мусора на приемник сигнала, образованием пузырьков воздуха.
• Механические. Подходят для эксплуатации в условиях загрязненной либо насыщенной солями циркулирующей жидкости.
• Электромагнитные. Достаточно точные. Отличаются стабильной работой.
• Вихревые. Принцип работы в том, что сопоставляются данные по силе образующихся вихрей после прохождения циркулирующей жидкости.

Особенности установки прибора учета отопления

Надо отметить, что самостоятельная установка счетчиков отопления в квартире недопустима. Это может стать причиной отказа от регистрации, а лицевой счет переоформлен не будет

Также важно помнить, что раз в четыре года агрегат следует отдавать на проверку

Для установки прибора необходимо провести ряд действий:

1. получить разрешение;
2. изучить технические условия;
3. создать проект, его надо согласовать с компанией теплоснабжения;
4. провести монтаж агрегата.

Во сколько обойдется установка прибора учета отопления?

Для желающих тратить деньги с умом, счетчик тепла – это оптимальный вариант капиталовложения. Конечно, цена на прибор немалая. Но если учесть, что приобретение достаточно быстро окупается, то счетчик является не таким уж и дорогим. На счетчик на отопление общедомовой цена является более доступной, нежели на агрегат, устанавливаемый индивидуально для одной квартиры. Стоимость приборов зависит от вида и от производителя. Надо помнить, что помимо покупки самого устройства, придется потратиться и на его установку. Ведь монтаж должен выполнять только профессионал. Надо сказать, что цена на счетчики на отопление включает помимо самого оборудования и некоторые комплектующие: запорную арматуру, регулирующий вентиль, фильтр. В среднем стоимость составляет от 9000 рублей. Если прибавить к этому затраты на установку, сумма может вырасти до 20000 рублей.

Очень выгодно покупать счетчики оптом: при этом на счетчик отопления цена будет немного ниже. Это возможно, например, если в подъезде данный агрегат планируют установить и другие жильцы для своих квартир.

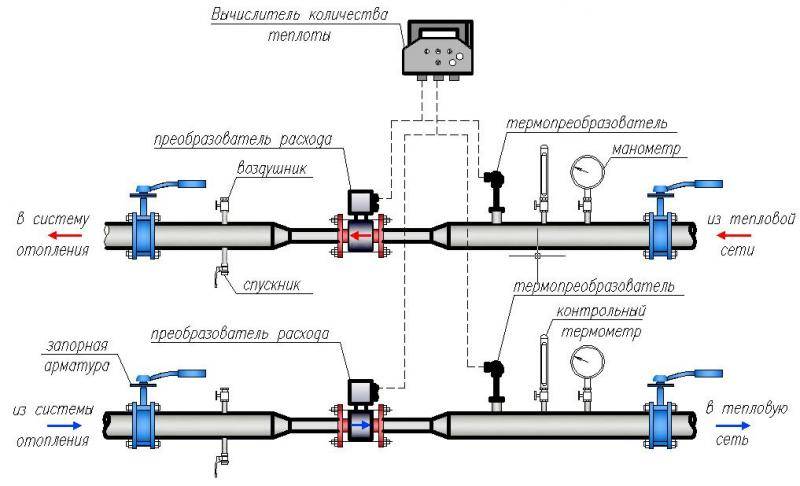

Монтаж УУТЭ: важные аспекты

Любое вмешательство в функционирование теплового узла санкционируется теплоснабжающей организацией. Выполнение монтажных работ на тепловом пункте лицом, не имеющим допуска, и не аттестованным в установленном порядке, чревато выходом всей системы из строя.

Монтаж узла учета тепла в обязательном порядке производится с соблюдением техники безопасности, противопожарными и санитарными нормами только специально обученным техническим персоналом.

Стоимость внедрения типового 2х-канального узла учета теплоэнергии на диаметр 50

Стоимость узла учета тепловой энергии зависит от большого количества параметров: диаметров труб по которым теплоноситель поступает на объект, количество и тип вводов, необходимое количество точек учета, канальность счетчиков, возможности удаленного съема показателей и других характеристик объекта.

Состав работ по внедрению УУТЭна базе разных производителей:	Ду 50 ВИС.ТС
Разработка проекта УУТЭ с согласованием	45 000 в составе комплекса работ
Поставка оборудования и материалов:Вычислительный блокКомплект расходомеров, термопар, датчиковСопутствующие материалы, трубы, фитинги, задвижки	160 000
Строительно монтажные работы	88 000
Сдача и оформление актов ввода в эксплуатацию	27 000
ИТОГО:	320 00

Срок выполнения работ: от 35 рабочих днейЭтап 1. Запрос технических условий в теплоснабжающей организации, разработка и согласование проекта узла учета тепловой энергии – 14 рабочих дней;Этап 2. Закупка и поставка оборудования и материалов – 10 рабочих дней;Этап 3. Строительно-монтажные работы – 5 рабочих дней;Этап 4. Сдача УУТЭ в эксплуатацию теплоснабжающей организации – 6 рабочих дней;Этап 5. Гарантийные обязательства на работы и оборудование 12 месяцев.

Для уточнения цены по вашему объекту позвоните +7 (495) 777-22-10 нашему специалисту по узлам учёта тепла и он уточнит все необходимые детали чтобы подобрать оборудование и рассчитать стоимость всех работ. Также отправить заявку можно с помощью онлайн формы или на электронную почту audit@energocert.ru и мы с Вами свяжемся.Выезд инженера для первичного обследования объекта бесплатный.

При разработке проекта используется следующая нормативно-техническая документация:

• Правила коммерческого учета тепловой энергии, теплоносителя, утвержденным постановлением Правительства Российской Федерации от 18 ноября 2013 г. № 1034 (далее – Правила учета);
• Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды (ПБ 10-573-03) утв. постановлением Госгортехнадзора РФ от 11 июня 2003 г. № 90;
• Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей, утв. Министерством топлива и энергетики Российской Федерации 3 апреля 1997 г.;
• Правила устройства электроустановок;
• Правила технической эксплуатации тепловых энергоустановок, Утверждены приказом Министерства энергетики РФ от 24 марта 2003 г. №115;
• «Рекомендации по выбору, установке и эксплуатации приборов учёта расхода тепловой энергии, холодной и горячей боды для энергоресурсосбережения б жилищно-коммунальной сфере», подготовленные Академией коммунального хозяйства им. К.Д. Памфилова;
• Справочник по наладке и эксплуатации водяных тепловых сетей. В.И. Манюк и др., Москва, 1988 г.;
• «Методика определения максимальных и минимальных расходов теплоносителя и воды на тепловых пунктах при выборе тепло- и водосчетчиков», М.А. Лапир, Управление Топливно-Энергетического Хозяйства правительства Москвы, 27.10.1998г.;
• СП 41-101-95 «Проектирование тепловых пунктов»;
• СП 60.13330.2012 «Отопление, вентиляция и кондиционирование»;
• СП 124.13330.2012 «Тепловые сети»;
• СНиП 3.05.06-85 «Электротехнические устройства»;
• СНиП 3.05.07-85 «Системы автоматизации»;
• СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»;
• ГОСТ 2.701-2008 «Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению»;
• ГОСТ 21.110-2013 «Система проектной документации для строительства. Спецификация оборудования, изделий и материалов»;
• ГОСТ Р21.1101-2013 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации»;
• ГОСТ 21.208-2013 «Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах»;
• ГОСТ 21.408-2013 «Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов»;
• ГОСТ 21.602-2003 «Система проектной документации для строительства. Правила выполнения рабочей документации отопления, вентиляции и кондиционирования»;

Виды счётчиков отопления для отдельных помещений и всего дома

Основным мотиватором для экономии любых энергоносителей, а также понижения финансовых расходов является установка счетчика индивидуального типа. При таких условиях каждый жилец многоквартирного дома может контролировать потребление теплоресурсов в своей квартире или даже в отдельно взятой комнате. В случае с общедомовыми приборами или расчётах по общим нормативам мало кто ставит перед собой задачу экономии – если жарко, то проще открыть окно, а если холодно – пожаловаться в ЖКХ. Кроме того, некоторые жильцы спускают горячую воду с радиаторов, чтобы использовать её для мытья полов или автомобиля, но платить за это приходиться коллективно.

Механические модели

Тепловычислитель механического типа SANEXT в модификации MONO

Механический вычислитель потребления тепла, это самая простая модель таких приборов, где показания основываются на движении теплоносителя путём приведения в действие турбины, винта или крыльчатки, устанавливается либо на подаче воды, либо на «обратке». Самым главным преимуществом такого прибора является его низкая стоимость по сравнению с другими вариантами, она варьируется между 6000 и 10000 рублей. К отрицательным характеристикам таких моделей можно отнести следующие показатели:

1. если вода имеет повышенную жёсткость, загрязнена ржавчиной или чем-либо другим, то вращающиеся детали очень быстро выходят из строя, как износившиеся;
2. в случае резкого перепада давления в общем отопительном контуре его показания будут неверными (в одну или в другую сторону);
3. эксплуатационный ресурс ограничивается сроком от 2-х до 4-х лет.

Электромагнитные модели

Вычислительный прибор электромагнитного типа

Сегодня приборы электромагнитного типа отвоёвывают приоритет у механических моделей, как на строительном рынке, так и в запросах потребителя. Их деятельность основана на принципе электромагнитной индукции – движение теплоносителя генерирует электрический ток.

Положительные качества:

1. точность на выдаче показателей;
2. при генерировании электрического тока он не контактирует с водой, что делает прибор безопасным;
3. относительно демократичная стоимость (порядка 17000 рублей).

Негативные качества:

1. могут возникнуть технические сложности в подключении, если не знать, как это делается;
2. при пониженном качестве теплоносителя (ржавчина или масло, попавшие в воду) могут быть сбои в показаниях.

Вихревые модели

Вычислительный прибор вихревого типа

Вихревые счетчики на отопление рассчитывают теплоэнергию, опираясь на количество турбулентных завихрений, которые возникают при прохождении воды через препятствия. Стоимость таких вычислителей достаточно демократична – в среднем они обходятся в 15000 рублей.

Положительные качества:

1. точность на выдаче показателей;
2. возможность монтажа, как на горизонтальные, так и на вертикальные трубы;
3. нейтральность к шламу на стенках и воде повышенной жёсткости.

Негативные качества:

1. в случае образования воздушных пробок и даже наличия пузырьков воздуха, а также ржавчины точность показаний может ухудшиться;
2. показатели могут среагировать на резкие перепады температуры теплоносителя, например, проведение сварочных работ на металлическом контуре;
3. монтаж прибора возможен исключительно на прямом участке трубы.

Ультразвуковые модели

Ультразвуковой измерительный прибор Sensostar 2U

Ультразвуковые учётные приборы считаются самыми надёжными и качественными, их эксплуатационный ресурс практически не ограничен. Учет теплоносителя осуществляется при помощи временного отрезка, который нужен для прохождения от источника до приёмника сквозь поток воды. Сигнал задерживается от движения жидкости в контуре, и время этой задержки определяет показания.

Негативные качества:

1. если теплоноситель чем-либо загрязнён или там присутствуют пузырьки воздуха, то время прохождения сигнала меняется, искажая показания счётчика;
2. такие приборы могут быть дорогими – их стоимость варьируется от 15000 до 48000 рублей.

Рекомендация по эксплуатации для всех счётчиков. Чтобы максимально увеличить эксплуатационный ресурс учётного прибора любого типа, перед ним следует врезать магнитно-сетчатый фильтр для очистки воды. Фильтр монтируют со стороны подачи.

Видео: Благодаря индивидуальным приборам учёта за тепло в Пензе платят в 2 раза меньше

Какой счетчик тепла выбрать в квартиру

Существует широкий выбор тепловых счётчиков под самые разные условия. Здесь же рассмотрены индивидуальные счётчики, подходящие по своей пропускной способности, размерам и конструкции для использования в квартире.

Механический

Одни из самых простых и, соответственно, дешёвых счётчиков – механические устройства. Ещё такие счётчики называются тахометрическими. Внешне напоминают обычные счётчики для воды, только с двумя проводами, на концах которых находятся термодатчики, определяющие разницу температуры на подающей и обратной трубах. Сам же счётчик состоит из двух частей, из механического счётчика воды с лопастями, который врезается в трубу и блока электронного вычислителя.

Для такого прибора обязательно использовать фильтр грубой очистки.

Примером недорогих механических устройств является счётчик “Гефест”. Цена на самое дешёвое устройство, подходящее для установки в маленьких квартирах с расходом теплоносителя не более 0,6 кубических метров в час, не превышает 4000 рублей. Есть и более производительные модели с пропускной способностью до 1,5 кубических метров в час и ценой 4500 рублей. Также существуют модификации с импульсным выходом и радиоканалом для подключения к системе автоматического сбора данных.

Ультразвуковой

Принцип работы схож со счётчиком предыдущего типа, но вместо механических лопастей здесь применяются излучатель и приёмник, которые размещаются друг от друга на строго заданном расстоянии, и при помощи ультразвукового сигнала происходит замер расхода теплоносителя.

Недорогим представителем ультразвуковых счётчиков является счётчик ЭКО НОМ. Например, модель ЭКО НОМ СТУ-15,2 QN-1,5 М3/Ч. Цифра 15 означает диаметр трубы, есть и другие модификации, например, для 20 трубы. 1,5 – это пропускная способность, можно выбрать и другую подходящую модель, например, с цифрой 0,6 или 2,5.

Вычислитель (Распределитель)

Вычислители и распределители применяется в небольших квартирах или в квартирах с вертикальной разводкой системы отопления. Разница между ними заключается в том, что вычислитель имеет больше возможностей, например, может показывать на своём экране расход тепла в кВт/час.

Устройства не требуют врезки в систему отопления, они просто устанавливаются на каждый радиатор и настраиваются соответствующим образом, исходя из типа батареи. Прибор состоит из двух тепловых сенсоров, которые измеряют температуру батареи и воздуха в комнате, и адаптера, который производит вычисления. Чтобы не совмещать все показания со всех батарей вручную, к некоторым моделям вычислителей можно приобрести контроллер, который по беспроводному соединению суммирует показания всех вычислителей.

Несмотря на всю простоту монтажа вычислителя, заниматься его установкой должен профессионал, который правильно настроит прибор под конкретные условия использования.

Например, распределитель ПУЛЬС “УРТ-100”. Он стоит 1000 рублей и предназначен для работы с теплоносителем температурой от 35 до 105 градусов по Цельсию, а значит подходит для измерения тепла в системе отопления многоквартирного дома.

Устройство крепится между секциями радиатора при помощи крепежа. На корпусе имеется ЖК дисплей, отображающий информацию о текущем потреблении электроэнергии. Также счётчик ведёт архив данных. Возможен дистанционный сбор данных.

Виды теплосчетчиков на отопление

Если вы уже решили установить счётчик на отопление на квартиру и проверили все технические возможности дома, тогда пора подумать, какой прибор купить. Измерители теплоты бывают нескольких видов, между собой они отличаются ценой, качеством, долговечностью и методом измерения температур, однако функционально они выполняют одну и ту же роль.

Механические теплосчетчики

Начнем с самого просто и бюджетного варианта – механический теплосчетчик. Этот вариант самый дешёвый, но и самый недолговечный. Он плохо переносит грязь, перепады температуры, ржавчину, поэтому буквально через пару лет придётся покупать новый. Конструкция механического счётчика очень проста: внутри вращается шестерёнка и передвигает цифры, которые показывают, сколько количества тепла потребляет ваша квартира. Система практически идентична счётчику на свет.

Ультразвуковые счетчики

Они более точно измеряют количество поступившего тепла. Служит такой прибор очень долго, если установить специальный фильтр, чтобы через измеритель проходила только очищенная от мусора вода. Его цена выше, чем у механического счётчика. Хотя если посчитать, сколько вы сэкономите бюджетных средств на покупке и ремонте устройства, то вопрос спорный. Поставщики тепла часто настаивают на выборе именно такого счётчика, потому что на его измерения невозможно влиять извне.

Вихревые теплосчетчики

Этот тип теплоизмерителя высчитывает потраченное тепло при помощи препятствий, которые создаются при обороте воды (вихрей). Это универсальное устройство подходит для горизонтальной и вертикальной отопительной системы и показывает точные данные, несмотря на различные отложения в трубах. При выборе вихревого теплосчётчика нужно учитывать размер трубы, к которой будет крепиться устройство.

Электромагнитные счетчики

Когда вода движется по трубам и доставляет тепло к нам в квартиру, то образуется определённое количество тока, которое и считывает электромагнитный счётчик. Электромагнитные счётчики стоят дешевле, поэтому пользуются большой популярностью. Это своего рода улучшенная версия механического измерителя.

Вода плохого качества, а также неправильный монтаж устройства, могут привести к скорой поломке прибора. Этот вариант используют как для всего дома, так и как индивидуальный измеритель на квартиру.

Установка счетчика учета тепла

Так как самостоятельный монтаж счетчика не допускается, необходимо воспользоваться услугами специалистов. Компании, производящей установку теплового счетчика, необходимо предъявить пакет документов, определяющий разрешение на установку счетчика, в том числе схему теплового пункта.

Кроме того необходимо согласовать с коммунальным предприятием проект установки счетчика. А также необходимо провести поверку прибора в энергосберегающей компании и получить документ, удостоверяющий готовность счетчика к эксплуатации.

Для того чтобы получить документ о поверке счетчика, необходимо предъявить технический паспорт прибора для произведения сверки заводских номеров, указанных на приборе и в техпаспорте.

Время между поверками счетчика указывается в техническом паспорте прибора. Для поверки счетчик сдают в метрологическую организацию, которая документально подтверждает пригодность прибора.

Как правило, интервал между поверками составляет около 5 лет. Данный вид поверки называют периодичной. Помимо периодичной поверки прибор проходит первичную поверку – финальную стадию изготовления счетчика. Также можно сдавать счетчик на внеочередную поверку в том случае, если прибор не использовался какое-то время либо его корпус был поврежден.

Так как поверка счетчика учета тепла является сложным и ответственным мероприятием, требования выполняются согласно установленному порядку:

• демонтаж счетчика;
• калибровка;
• настройка прибора;
• поверка;
• выдача документа, подтверждающего прохождение прибором поверки;
• монтаж прибора и ввод его в эксплуатацию;
• пломбирование счетчика учета тепла.

Показания счетчика принимаются коммунальными организациями только при прохождении всех вышеуказанных мероприятий.

Ряд требований к установке измерительного оборудования

Есть правила, невыполнение которых сведет на нет всю выгоду от установки теплосчетчика.

Как поставить счетчик тепла в квартире правильно? В данном случае нужно опираться на инструкцию, которая сопровождает технику, и разработанную проектную документацию.

Некоторые тонкости правильной установки техники:

• прибор располагается таким образом, чтобы к нему был свободный доступ для снятия замеров и сервисного обслуживания;
• счетчик устанавливается на ровном участке разводки отопления. Длины трубы контура должно быть достаточно, чтобы в теплоносителе не возникало волновых возмущений при перемещении. Это отрицательно скажется на качестве замеров;
• устанавливать датчик температуры нужно таким образом, чтобы его чувствительный элемент доходил до середины поперечного сечения трубы;
• завоздушивание системы может нарушить работу прибора. Для предотвращения попадания пузырьков воздуха на чувствительные элементы в контур отопления перед счетчиком монтируется штуцер;
• для упрощенного демонтажа оборудования устанавливаются перед ним и за ним шаровые краны.

Качество теплоносителя централизованной системы отопления всегда оставляет желать лучшего. Чтобы исключить попадание мусора в измерительную технику, перед нею по ходу движения теплоносителя устанавливается фильтр. Также читают: «Виды фильтров для систем отопления: магнитный, полифосфатный, грязевик «.

Что такое аппарат водонагревательный проточный газовый бытовой и как он работает?

О том, куда звонить если не греют батареи вы узнаете из этой статьи .

Особенности установки квартирных счётчиков

Теплопотери в каждой квартире многоквратирного дома разные. Одни люди живут постоянно с открытыми окнами, а их соседи экономят каждый градус в помещении. При такой несправедливой разнице, оплата всё равно будет делиться между ними равномерно, поэтому некоторые люди, озадачиваются тем, что устанавливаются индивидуальные приборы учёта в своё жильё.

Главное преимущество такого подхода: индивидуальный расчёт расходования тепла в собственной квартире. Это означает, что чем меньше происходит теплопотерь, тем меньше придётся оплачивать по квитанции. Не оценить подобного рода преимущество просто невозможно. Человек всегда сможет проверить показания устройств измерения теплоты.

Недостатков у такого подхода несколько:

• высокая стоимость прибора и его монтажа – со временем эти траты окупятся, но за установку придётся выкладывать деньги сразу, а это влечёт большие траты семейного бюджета;
• бесполезность при наличии общедомового счётчика – если на входе в дом уже установлен общий прибор учёта, то ставить поквартирный счётчик ради экономии – теряет смысл. Его можно поставить, только ради мониторинга показателей: сколько расходуется тепла.

Если всё таки есть возможность поставить поквартирный аппарат в своём жилье, то перед покупкой стоит озаботиться возможность монтажа. В новых домах при горизонтальной разводке труб системы отопления – проблем с установкой быть не должно. Они возникнут только в старых домах, где разводка выполнена вертикально. При таком варианте нужно дополнительно приобретать и устанавливать специальные распределители, которые будут замерять траты тепла, измеряя разницу между температурой воздуха в помещении и поверхностью батареи.

Особенности основных видов счётчиков

Теплосчетчики, предназначенные для бытовых потребителей, в зависимости от принципа действия делятся на три основные группы:

• механические теплосчетчики;
• ультразвуковые теплосчетчики;
• вычислители и распределители тепла.

Все они будут подробно рассмотрены ниже. Кроме вышеперечисленного, встречаются менее распространенные устройства, принцип работы которых основан на вихревом или электромагнитном устройстве расходомера.

Механические и ультразвуковые квартирные теплосчетчики предназначены для установки только в горизонтальных распределительных системах отопления. Вычислители и распределители тепла может установить любой пользователь, вне зависимости от типа разводки системы отопления.

Вне зависимости от принципа работы, все современные теплосчетчики оснащены электронным модулем с питанием от обычной батареи. Он отвечает за интерпретацию результатов измерений, полученных датчиками прибора, и накапливает информацию о потребленной тепловой энергии с возможностью ее вывода за различные периоды последних 12-36 месяцев (в зависимости от модели прибора).

Предпочтение следует отдавать устройствам, в которых в качестве единицы измерения используется гигакалория, поскольку именно в этой единице коммунальные предприятия снимают показания счетчиков тепла. Если это невозможно, вам придется вручную пересчитать показания гигакалорий, используя коэффициенты.

Механический

Класс устройств, основными модулями которого являются:

• блок расчета;
• крыльчатый расходомер;
• пара термометров.

Объем теплоносителя, прошедшего через систему, рассчитывается с помощью расходомера, эти показания объединяются в вычислительный блок с показаниями термометров, первый из которых находится в корпусе счетчика, а второй — в специальном шаровой патрубок клапана установлен на обратной линии.

Основные преимущества механических теплосчетчиков:

• относительно невысокая стоимость;
• простая и надежная конструкция;
• их не нужно подключать к сети;
• любая ориентация устройства при установке;
• низкая стоимость износа движущихся частей.

Основные недостатки:

• относительно быстрый износ движущихся частей;
• строгость к чистоте теплоносителя;
• вращение крыльчатки увеличивает давление в отопительном контуре;
• высокая подверженность гидроударам.

Ультразвуковой

Ультразвуковые устройства подсчитывают количество хладагента, проходящего через систему отопления, пропуская через нее ультразвуковой сигнал.

Электронный модуль выполняет расчеты, интерпретируя показания источника ультразвуковых волн и детектора, установленных на определенном расстоянии друг от друга.

Такие устройства отличаются прочностью и надежностью. И девайсы, сделанные в нашей стране, тоже недорогие. Из-за отсутствия движущихся частей в потоке жидкости теплосчетчик не влияет на давление в отопительном контуре.

Основные минусы:

1. Требовательна к составу охлаждающей жидкости — она ​​не должна содержать посторонних включений и пузырьков воздуха, так как это искажает показания прибора в сторону увеличения.
2. Необходимость установки теплосчетчика на ровном участке трубопровода, длиной не менее одного метра.

Вычислитель и распределитель тепла

К этому классу относятся устройства, определяющие относительные затраты тепловой энергии на обогрев помещения. Конструктивно они состоят из термоадаптера и датчиков температуры.

Приборы устанавливаются непосредственно на каждую батарею отопления в квартире, показания снимаются в условных единицах каждые три минуты и передаются по радиоканалу на контроллер, установленный в квартире, где они анализируются и суммируются.

Перевод условных единиц в гигакалории происходит по формулам и коэффициентам, указанным в инструкции производителя.

Основные преимущества теплосчетчиков этого класса:

• простота установки;
• бюджетный;
• большая продолжительность;
• независимость показаний от чистоты и состава теплоносителя.

Основные минусы:

• самая большая погрешность среди классов бытовой техники (до 12%);
• правильность показаний получается только при установке нескольких устройств;
• правильная работа только при установке на стандартные модели радиаторов.

Советы и рекомендации по установке УУТЭ

Основной рекомендацией при монтаже узлов учета тепла являются требования, предъявляемые к человеческому фактору.

Смета на весь проект для конкретного сооружения, как и дальнейший монтаж оборудования, должны производиться специалистами, имеющими конкретные знания и навыки в данной сфере. Общедомовое имущество в данном случае прослужит намного дольше.

Источники

• https://kaminguru.com/sistema-otoplenija/uzel-uchjota-teplovoj-jenergii.html
• https://FB.ru/article/220674/teplovoy-uzel-uzel-ucheta-teplovoy-energii-shemyi-teplovyih-uzlov
• https://4schetchika.ru/otoplenie/uzel-ucheta-teplovoy-energii-ustanovka-uute-shemy/
• https://www.tproekt.com/chto-takoe-uzel-ucheta-teplovoy-energii/
• https://ests.msk.ru/teplosnabzheniye/uzly-ucheta/montaj-i-ustanovka
• https://nedexpert.ru/vse-o-nedvizhimosti/ustanovka-uutje-v-kvitancii-chto-jeto-takoe/
