Расстояние между стропилами односкатной и двухскатной крыши

Стропила для односкатной и двускатной кровли

Для установки стропил для односкатной крыши каркасы будут сделаны из доски 150х50 мм. Сначала отрезают доски в черновой размер. Чистовая длина стропил при этом будет равна 350 см плюс запас в 20 см.

Перед антисептированием с доски убирают всю грязь мойкой высокого давления. Если встречается обзол, то его желательно ликвидировать.

Если он высох, то приступают к разметке и подрезке стропильных ног. После этого поднимают и примеряют стропила на свои места. Затем делают подрезку стропил в нижней части мауэрлата.

Убедившись, что стропила отлично сели, мастера переходят к финишной установке. На первом этапе их фиксируют в верхней части на 4 самореза длиной 45 мм. Теперь их закрепляют в нижней части на крепеж.

С помощью шнурка формируют вертикальную линию, применяя строительный уровень.

Свисающие части стропил подрезают циркулярной пилой. Сами стропила к подвесам будут крепиться на саморезы. Затем переходят к формированию боковых свесов.

Финишная подрезка по шнурку дает идеальную базу для крепления лобовой доски, установка которой будет завершающим этапом.

При установке стропил для двускатной крыши необходимо сделать правильную глубину погружения стропилы на коньке и на мауэрлате.

Установив лаги на крышу, мастера делают сквозные отверстия для шпильки, которые промазывают битумной мастикой.

Дополнительно делают комбинированное крепление усиленного уголка. Далее все это крепят к муаэрлату.

Вес изолирующих и утепляющих материалов

Расчет изолирующей прослойки зависит от того, как будет эксплуатироваться пространство под крышей – для жилой мансарды нужно максимально эффективное утепление, для неотапливаемого чердака это не принципиально, можно вообще обойтись без утепления. Однако гидроизоляция обязательна и в этом случае.

Соответственно, вес изолирующих материалов под кровлей можно либо не считать (вес мембраны или пленки равен 1…2,5 кг), либо четко рассчитывать по применяемым материалам.

Пример: при утеплении мансарды минеральной ватой толщиной 200 мм (плотность 190…220 кг/м.куб) квадратный метр такого изолирующего слоя будет весить примерно 40 кг. Добавляя обязательную паро- и гидроизоляцию, получаем примерно 45 кг/кв.м. Итого, для Подмосковья нагрузка на стропила для утепленной мансарды составит 175…285 кг/м.кв., а для Петропавловска-Камчатского – 495…565 кг/м.кв.

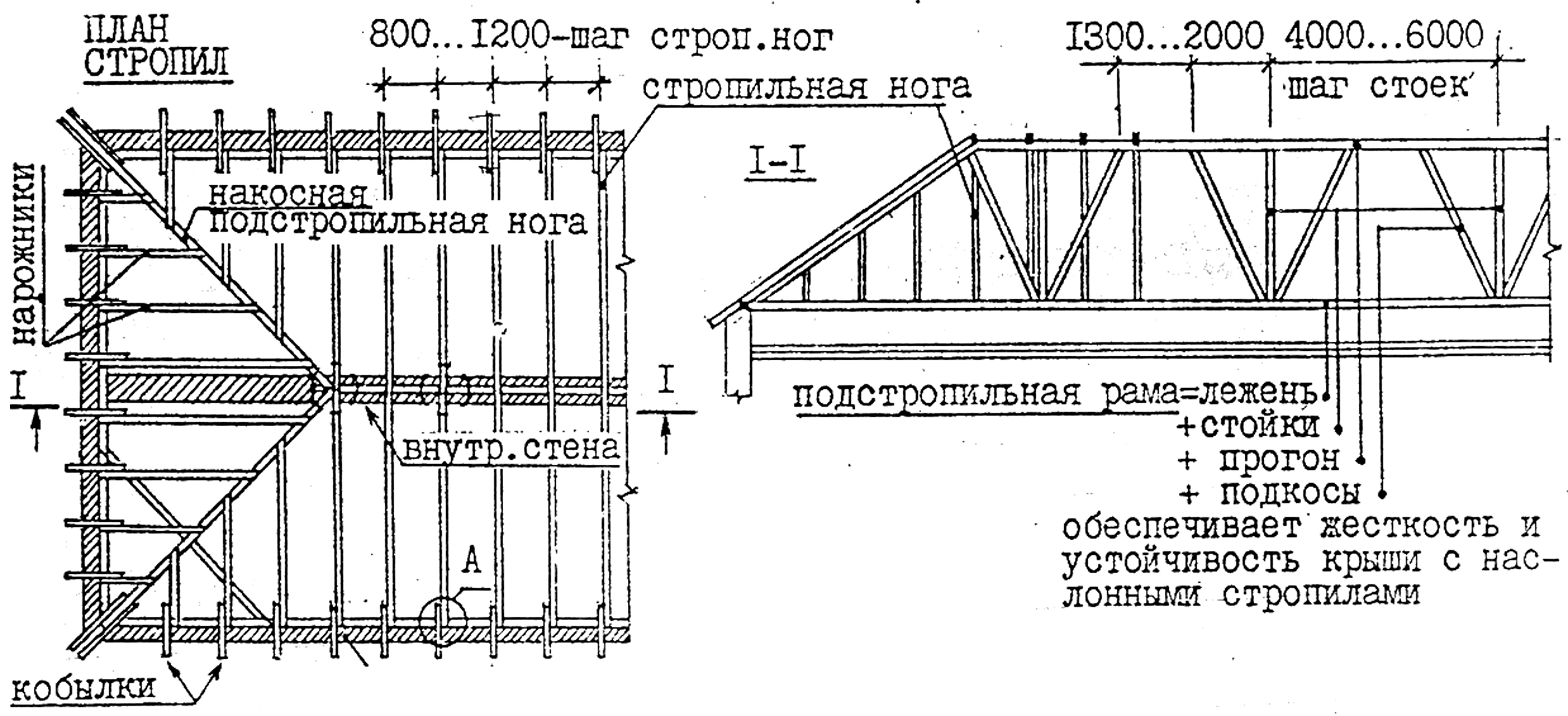

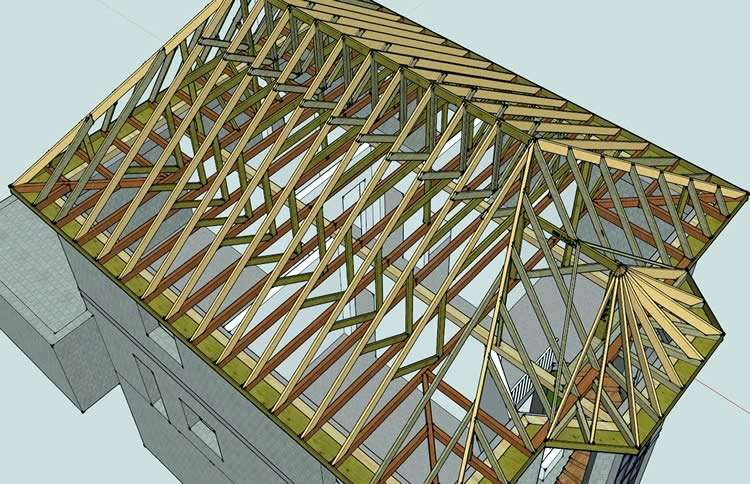

Стропильная система вальмовой крыши

Наиболее сложной в строительстве считается стропильная система вальмовой крыши. Данный вид называют четырехскатной, так как кровля образуется не только боковыми, но и дополнительными торцевыми скатами, где установка стропил осуществляется не на конек, а на угловые тетивы. Это предъявляет особые требования к организации кровельного каркаса.

Под вальмовой крышей мансарду устраивают не часто. Это связано с небольшим углом наклона стропил и кровли в целом. В случае увеличения угла скатов к горизонту, расстояние между стропилами увеличивают, при уменьшении — наоборот. Дополнительным аспектом расчета служит и используемый кровельный материал.

Особенности установки стропил под покрытие из керамической черепицы

Стропильная конструкция под укладку керамической черепицы обладает своей спецификой главным образом по причине того, что изготовлена керамическая черепица из глины – достаточно тяжелого кровельного материала, чей вес в 10 раз превышает вес металлочерепицы.

Отсюда следует, что нагрузка на несущую конструкцию составляет приблизительно 40-60кг на каждый квадратный метр кровли.

Поэтому стропила под данную каркасную систему должны подбираться из сухой древесины влажностью не выше 15%. В качестве стропил используют брус 50*150 мм сечением (для большей надежности лучше выбрать 60*180 мм).

Шаг стропильных ног при этом должен колебаться в пределах 80 – 130 см, причем, чем круче уклон кровли, тем больше будет шаг стропил.

При величине угла наклона в 15 градусов расстояние от одного стропила до другого составит 800 мм, если же угол равен 75 градусам – шаг будет равняться 1300 мм.

Кроме того, рассчитывая расстояние между стропилами, необходимо учесть также длину стропил. Максимальная длина стропил потребует устройства минимального расстояния между ними, тогда как при коротких стропилах шаг между ними может быть большим.

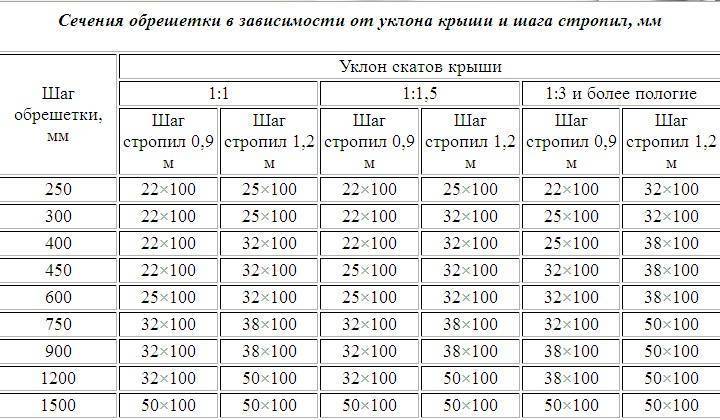

Еще одной особенностью устройства керамической кровли является шаг обрешетки, с которым она набивается на стропила. Размер шага зависит от типа выбранной черепицы и, кроме того, он должен обеспечивать возможность расположения на скате целого числа рядов.

Чтобы рассчитать шаг обрешетки под керамическую кровлю, необходимо от общей длины ската вычесть длину ее нижнего шага и расстояние от нижнего края последнего бруска обрешетки, после чего разделить полученный результат на предполагаемый шаг обрешетки.

Самым простым методом расчета орудуют исходя из того, что основная масса видов черепицы обладает длиной в 400 мм, при этом нахлест при ее укладке составляет около 55-90 мм.

Соответственно, шаг обрешетки в данном случае будет равняться длине черепицы за вычетом величины нахлеста, другими словами шаг будет варьироваться в пределах 310-345 мм.

Для крыш с несколькими скатами число черепичных рядов и шаг обрешетки необходимо рассчитывать по отдельности для каждого шага.

Разметка рядов наносится при помощи шнура, который закрепляется на контробрешетке, располагаемой с противоположных сторон ската крыши.

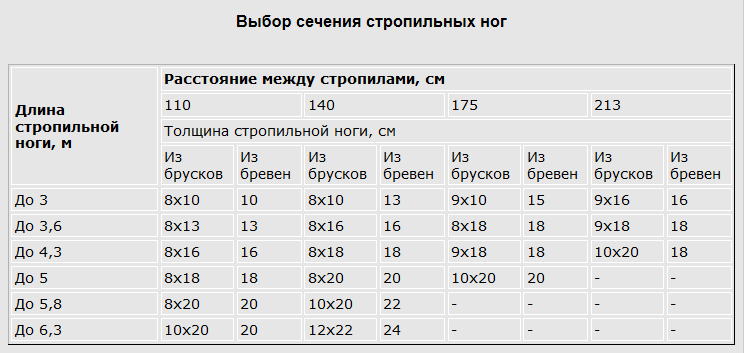

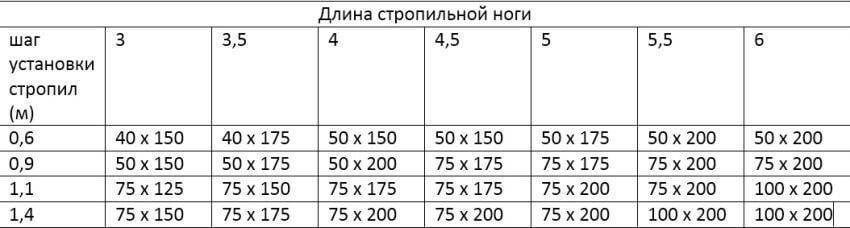

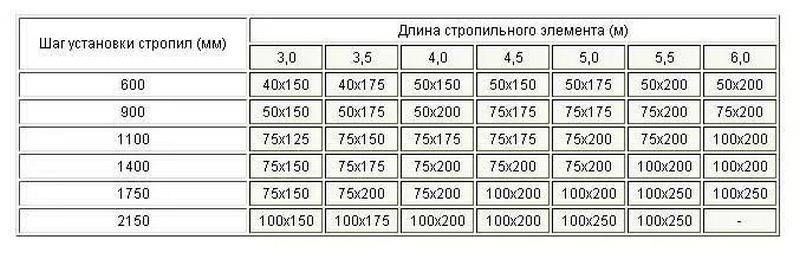

Параметры стропильной доски

Чем длиннее стропило, тем шире должна быть доска, например, для обычного 6-метрового проема подойдет ширина 150 мм, свыше этой длины – от 180 мм. Необходимую прочность стропильным ногам обеспечат 50 мм.

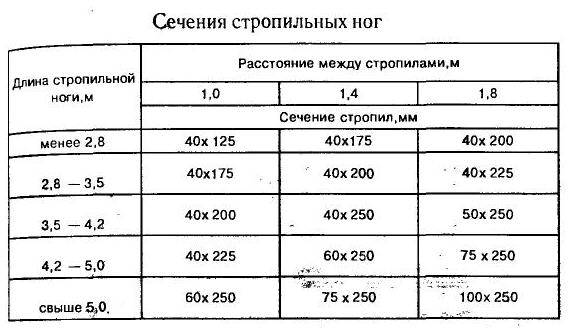

Сечение стропил определяют несколько параметров:

  • вес конструкции в целом;
  • длины проема;
  • ширины дома;
  • угол наклона скатов крыши;
  • сила ветров;
  • толщина снежных покровов.

Технические условия

К стропильной доске 1 сорта предъявляются следующие требования согласно ГОСТу 2695-83, 11047-90 и 2140-71:

влажность пиленых досок должна быть не более 22%, фрезерованных – 18%;

нормативное сопротивление при изгибе 24 МПа (СНиП ІІ-25).

Недопустимыми среди прочих считаются такие пороки:

  • превышающая допустимые параметры влажность;
  • выпадающие сучки;
  • внутренняя заболонь;
  • заболонные грибные окраски и гниль;
  • инородные включения (камушки, металлические фрагменты);
  • острый обзол;

Каркас крыши должен быть надежным и прочным. Но без грамотно проведенных расчетов этого достигнуть сложно. В процессе проведения вычислений определяют, на каком расстоянии ставить стропила на крыше.

К чему может привести неверный или неточный расчет нагрузок, которым подвергнется стропильная конструкция? К самым негативным последствиям, начиная от деформации стропильных ног и порчи покрытия кровли и заканчивая обрушением основания каркаса крыши. Поэтому при проектировании зданий в перечне обязательных расчетов имеются данные, какое должно быть расстояние между стропилами крыши. Существует определенная методика, позволяющая рассчитать эту величину.

Когда нужно рассчитывать расстояние между стропильными ногами

Такая необходимость возникает очень редко и в основном касается нежилых помещений. К примеру, застройщик уже имеет доски для изготовления стропильной системы, ему необходимо знать, на каком расстоянии фиксировать стропила, чтобы крыша выдерживала расчетные нагрузки. То есть, нужно делать обратный расчет. Если в стандартной ситуации расстояние известно и с учетом этих параметров подбираются размеры досок, то во втором случае все наоборот. Известны размеры стропильных досок, нужно определить шаг стропилин. Делается это в таком порядке.

  1. Узнайте величину снеговых и ветровых нагрузок на кровлю в данном климатическом регионе. Величина угла наклона скатов стропильной системы задана. Если кровля из штучной черепицы или асбестоцементного шифера, то рекомендуется к полученной сумме прибавить их массу. Вес более легких материалов при расчетах игнорируется.

  2. Определите распределенную нагрузку. Если стропильные ноги имеют наклонные упоры, то следует знать максимальное расстояние между двумя точками. К примеру, от конька до упора 1,5 м, а от мауэрлата 3,0 м. Для расчетов нужно брать 3,0 метра именно на этом участке стропильные ноги должны иметь максимальную прочность.

  3. Первые два действие ничем не отличаются от обычного ранее описанного расчета. А далее необходимо воспользоваться СНиПами и узнать, какие максимальные нагрузки на изгиб выдерживают пиломатериалы. Не подбирать их значения с учетом нагрузок, как ранее описывалось, а наоборот, пользоваться уже имеющимися значениями.

Зная общую нагрузку на крышу и максимальную нагрузку на одну стропилину простым арифметическим действием определяем количество стропильных ног. Разумеется, все округления делаются в большую  сторону, излишек запаса прочности стропильной системе никогда не повредит. Последний этап – длина ската крыши делится на минимальное количество стропилин и получается расстояние между ними. Округления нужно делать в сторону уменьшения шага.

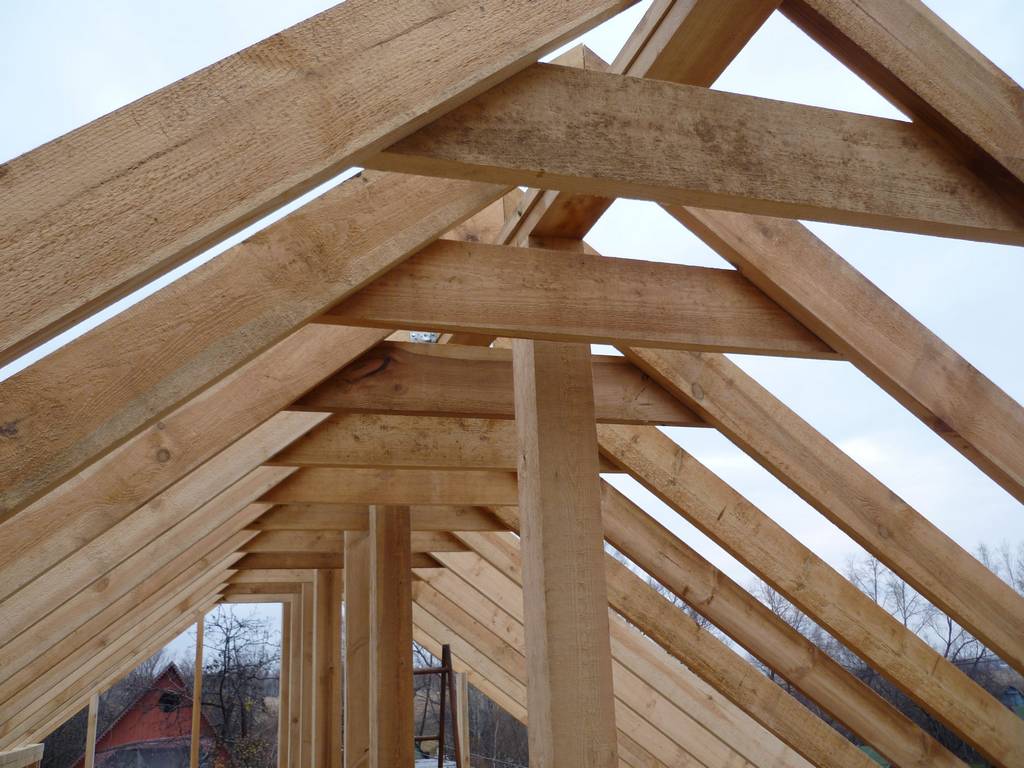

Конструкция стропильной системы двухскатной крыши

Постройка крыши любой сложности своими руками предполагает знания назначения основных конструктивных элементов.

Места расположения элементов показаны на фото.

Элементы стропильной системы двухскатной крышиЭлементы стропильной системы двухскатной крыши – схема 2Элементы стропильной системы двухскатной крыши – схема 3

Мауэрлат. Предназначен для распределения нагрузки от стропильной системы на несущие стены здания. Для обустройства мауэрлата выбирается брус из прочной древесины. Предпочтительно лиственницы, сосны, дуба. Сечение бруса зависит от его вида – цельный или склеенный, а также от предполагаемого века конструкции. Наиболее популярные размеры 100х100, 150х150 мм.

Совет. Для стропильной системы из металла мауэрлат также должен быть металлическим. Например, швеллер или двутавровый профиль.

Стропильная нога. Основной элемент системы. Для изготовления стропильных ног используется прочный брус или бревно. Соединенные сверху ноги образуют ферму.

Силуэт стропильной фермы определяет внешний вид строения. Примеры ферм на фото.

Варианты фермы стропильной системы крыши

Важное значение имеют параметры стропил. О них речь пойдет чуть ниже

Затяжка – соединяет стропильные ноги и придает им жесткость.

Прогон:

Коньковый прогон, монтируется в месте примыкания одного стропила к другому. В дальнейшем на него будет установлен конек крыши.

Боковые прогоны, они обеспечивают ферме дополнительную жесткость. Их количество и размер зависят от нагрузки на систему.

Стойка для стропил – вертикально расположенный брус. Также принимается на себя часть нагрузки от веса крыши. В простой двускатной крыше обычно располагается по центру. При значительной ширине пролета – по центру и по бокам. В несимметричной двускатной крыше – место установки зависит от длины стропила. При ломанной крыше и обустройстве одной комнаты на мансардном чердаке – стойки располагаются по бокам, оставляя свободным пространство для перемещения. Если комнат предполагается две – стойки находятся по центру и по бокам.

Расположение стойки в зависимости от длины крыши показано на рисунке.

Расположение стойки в зависимости от длины крыши

Подкос. Служит опорой для стойки.

Совет. Установка подкоса под углом в 45° существенно снижает риск деформации от ветровой и снеговой нагрузки.

В регионах со значительной ветровой и снеговой нагрузкой устанавливают не только продольные подкосы (находящиеся в одной плоскости со стропильной парой), но и диагональные.

Лежень. Его назначение служить опорой для стойки и местом крепления подкоса.

Обрешетка. Предназначена для передвижения во время строительных работ и фиксации кровельного материла. Устанавливается перпендикулярно по отношению к стропильным ногам.

Совет

Важное назначение обрешетки – перераспределение нагрузки от кровельного материала на стропильную систему.. Наличие чертежа и схемы с указанием месторасположения всех перечисленных конструктивных элементов поможет в работе

Наличие чертежа и схемы с указанием месторасположения всех перечисленных конструктивных элементов поможет в работе.

Совет. Обязательно добавьте в схему стропильной системы двухскатной крыши данные об устройстве прохода вентиляционной шахты и дымовой трубы.

Выбор материала для стропил

При расчете материала на двухскатную крышу нужно выбирать качественную древесину без повреждений и червоточин. Наличие сучков для балок, мауэрлата и стропил не допускается.

Для досок обрешетки сучков должно быть минимум, при этом они не должны выпадать. Древесина должна быть прочной и обработанной необходимыми препаратами, которые повысят ее свойства.

Совет. Длина сучка не должна превышать 1/3 толщины бруса.

Стыковка

Главное, чему вы должны уделять повышенное внимание при самостоятельной сборке стропил — качество соединений. Поговорим об этом подробнее. Жесткое соединение

Жесткое соединение

Жесткое соединение

Для стыковки стропильных ног с мауэрлатом часто используют жесткое соединение. Его суть в том, что на конце стропильной ноги делается вырубка под углом 90 градусов. Этой частью нога надежно опирается на мауэрлат.

Для более прочного соединения стропило фиксируют к горизонтальному брусу металлическим уголком или тремя гвоздями: два — под углом, один — сверху.

Скользящее соединение

При скользящем соединении в мауэрлате делается паз, в который вставляется стропильная нога. Крепление осуществляют при помощи «салазок» саморезами или гвоздями.

Соединение стропил между собой

Крепить стропила между собой вверху можно несколькими способами. 1 способ — крепление встык. Для этого концы стропильных ног укладываются с нахлестом друг на друга. Далее делается вертикальный срез. После этого стропила прикладываются встык друг к другу и фиксируются двумя гвоздями под углом. Дополнительно можно использовать металлическую пластину, которая монтируется между стропильными ногами вверху.

Наращивание стропил: брус

Нарастить стропила из бруса можно методом вырубки. Для этого на концах брусьев делают запилы, длиной равной удвоенной высоте сечения. Высота запилов должна равняться 1/5 высоты бруса.

После стыковки брусьев в них просверливается отверстие под болт, бруски соединяются.

Наращивание стропил: доска

Здесь больше вариантов соединений. Можно доски соединить внахлест. Длина нахлеста примерно такая же, как половина длины доски.

Надежное соединение выполняется с использованием десяти гвоздей, вбиваемых под углом 45 градусов.

Можно соединить доски встык, а с двух сторон на шов прибить по доске.

При установке стропил своими руками надо постоянно следить за тем, чтобы они были расположены точно на одном уровне. Собирать фермы лучше непосредственно на чердаке, так как они очень тяжелые, а поднимать их довольно тяжело без наличия спецтехники. Размеры и форму стропила также приобретают уже наверху.

Перед тем как приступить к строительству крыши, необходимо отделить этаж при помощи перекрытия

Перекрытия в доме из пеноблоков — это часть общей конструкции дома, которая по важности не уступает фундаменту и крыше

Если вы уже сделали перекрытия, то подумайте, может вы хотите сделать крышу под комнату. Дома, в которых часть объёма, находящегося под крышей оборудована как жилое помещение называются дома с мансардной. О том как построить такой дом вы можете ознакомиться здесь.

Самостоятельная установка стропильной системы

Установка стропильной системы — несложный процесс. Сначала на крыше надо собрать ферму. Делать это можно как угодно, в зависимости от ее типа.

Удобно делать ферму с затяжкой внизу.

Сначала отрезается брус или доска необходимой длины. Они будут играть роль затяжки. Для этого измеряется расстояние между стенами дома с заходом на сами стены. Далее заготавливают вертикальный брус (доску), который будет стоять между затяжкой и стропильными ногами. Его длину надо подогнать так, чтобы при соединении с ним стропильных ног в верхней точке, получился необходимый уклон скатов. Расчеты ведите с учетом того, что кровля должна минимум на полметра свисать за карниз.

Первую ферму надо использовать в качестве шаблона. По нему сразу делается вторая ферма. Все расчеты надо записать. После того, как построили стропила своими руками, нужно установить собранные конструкции по краям крыши и натянуть между ними веревку. При установке промежуточных ферм надо контролировать по ней их высоту.

Перед установкой промежуточных ферм надо сделать разметку по периметру крыши, чтобы точно выдерживать шаг между стропилами при монтаже. Когда все стропильные фермы смонтированы, можно приступать к установке обрешетки, контробрешетки, укладывать кровельный материал и утеплять крышу.

Каков шаг в зависимости от материала кровли

Ондулин

Если в качестве кровельного материала будет использоваться ондулин, то стропильная система сооружается из сосновых досок сечением 50 х 200 мм, а стропила должны располагаться на расстоянии не менее 60 см и не более 90 см друг от друга.

Сверху настилается обрешетка из бруса сечением 40 х 50 мм.

Металлочерепица

Кровля из металлочерепицы при строительстве загородных домов используется чаще всего.

Потому, что этот материал намного легче керамической или цементной черепицы.

Хотя по внешнему виду очень на нее похож.

Небольшой вес металлочерепицы дает возможность использовать при создании стропильной системы доски меньшего сечения, а для обрешетки использовать более тонкие бруски.

Снижение размеров элементов системы стропильных ног, в свою очередь, снижает нагрузку на стены здания и его фундамент.

При строительстве стропильной системы под металлочерепицу стропила монтируют с шагом 60 – 95 см.

Сечение материала составляет 50 х 150 мм.

По мнению экспертов, если в промежуток между стропилами поместить утеплитель, имеющий толщину 150 мм, то в чердачном помещении будут созданы наиболее комфортные условия для проживания.

Технология изготовления стропильной системы под металлочерепицу от технологии изготовления каркаса под другие кровельные материалы существенно не отличается.

Единственное ее отличие — это монтаж в верхней части.

Монтирование верхней опоры производят не на коньковый брус сбоку, а на коньковый прогон.

Наличие свободной зоны между стропилами позволяет воздуху полноценно циркулировать под настилом, что способствует предохранению от образования конденсата.

Керамическая черепица

Конструкция системы под керамическую черепицу имеет свои особенности.

Ведь для изготовления такого кровельного материала используют глину.

А это очень тяжелый материал.

Если сравнить металлочерепицу и черепицу керамическую, то последняя весит в 10 раз больше.

Соответственно, и стропильная система существенно отличается.

На 1 квадратный метр поверхности кровли приходится нагрузка в размере 40 — 60 кг в зависимости от производителя и марки изделия.

Стропила для такой каркасной системы изготавливают из древесины, которая прошла длительную сушку.

Такая древесина должна иметь влажность не больше 15%.

Используется брус, имеющий сечение 50 х 150 или 60 х 180 мм.

Так надежнее.

А расстояние между стропильными ногами может составлять 80 — 130 см.

Точно значение можно назвать, если известен угол наклона скатов.

Если угол наклона будет равен 15 градусов, то шаг стропил будет равняться 80 см.

А если угол наклона, например, будет составлять 75 градусов, то шаг может быть больше – 130 см.

Больше 130 см интервал между стропилами не делают.

Также при вычислении шага стропил учитывается их длина.

Чем больше дина, тем меньше расстояние между ними.

Чем короче стропильные ноги, тем больше можно делать расстояние.

Если угол наклона составляет 45 градусов, то кровельщик может безопасно по крыше передвигаться, если шаг стропил составляет 80 см.

Профнастил

При создании стропильной системы под профнастил минимальное расстояние между стропильными ногами составляет 60 см.

Максимальная величина – 90 см.

Если по каким-либо причинам шаг стропил составил больше 90 см, то возникает необходимость в установке поперечных досок большого сечения.

Сами стропильные ноги могут иметь сечение 50 х 100 или 50 х 150 мм.

Шифер

Несмотря на появление большого количества новых кровельных материалов, асбоцементный шифер остается одним из самых популярных.

Если на крышу планируется укладывать шифер, то стропила должны иметь сечение 50 х 100 либо 50 х 150 мм.

Расстояние между ними делают не меньше 60 и не больше 80 см.

Обрешетку изготавливают из бруса, имеющего сечение 50 х 50 мм или доски сечением 25 х 100 мм.

При устройстве любой строительной конструкции следует помнить, что существуют еще непредвиденные ситуации.

И, поэтому, при расчете сечений стропил и расстояния между ними необходимо предусматривать запас прочности.

Видео о монтаже стропильной системы.

Что еще почитать по теме?

Виды крыш

Любой постройке, в том числе автодому, необходима кровля. Но какой вид конструкции предпочесть, какие материалы понадобятся для крыши гаража? Чтобы найти ответ, понадобиться рассмотреть существующие варианты, и только после подбирать нужный материал строительный.

Охарактеризуем конструктивные особенности популярных вид кровель на автодом:

Плоская кровля

Разновидности крыши.

Обустройство потребует применения цельнолитой плиты из железобетона, деревянных досок и т.п. Материал укладывают на стены строения строго горизонтально, но потребуется специальная техника.

Маленькие автодома с плоской крышей очень распространены среди владельцев одной машины, хотя отсутствие чердачного помещения снижает комфортабельность строения. Чтобы обустроить такую кровлю на большом строении, потребуется приложить множество усилий, ведь изготовить и установить цельнолитую железобетонную плиту внушительных размеров не так-то просто.

Крыша односкатная

Простой в реализации вариант, отлично подходящий небольшому по размеру строению. Функцию упоров конструкции выполняют стены, имеющие разную высоту создания уклона.

Стропильная система применяется максимально простая из хорошо просушенных сосновых досок, брусьев с антисептической пропиткой, а уровень наклона кровли можно сделать от 0 и до 60 градусов. С целью обшивки конструкции часто используют металлический профнастил, шифер, рубероид.

Двухскатная конструкция

Построить двускатную крышу несколько сложнее, зато ее достоинством является наличие дополнительного чердачного помещения, которое можно приспособить под хранение инструмента, старых вещей. Подходит большим гаражным строениям на две машины и более.

Как сделать гидроизоляцию для крыши?

Какой бы, из описанный вариантов, ни был выбран, строительные работы необходимо осуществлять, строго соблюдая технологию, рекомендации специалистов. Тогда конечные результаты труда порадуют, работа сделается быстро, без дополнительных капиталовложений.

Примыкание крыши веранды к дому. Примыкание крыши веранды

Веранда пристроенная к дому накрывается обычно тем же типом кровельного покрытия, что и лом. Вариантов может быть несколько и организация примыкания кровли зависит от того, как и к какой стене вы ее пристраиваете. Если крыша будет продолжением ската крыши дома, вам необходимо срастить две стропильных системы. В этом случае говорят, что крыша веранды примыкает к крыше дома.

Тогда порядок действий такой:

  • К стойкам веранды крепятся верхние обвязки.
  • К обвязке прибиваются поперечные потолочные балки. К ним потом подшивается потолок.
  • Длинные стропильные ноги дома укорачиваются. Они не должны выступать за стену.
  • Из строганной доски делают стропила веранды, которые со стороны крыши срезаются под углом так, чтобы они примыкали к уже имеющимся (смотрите на фото ниже). Чтобы было проще работать, можно сделать шаблон, по которому потом подготавливать стропила на земле. Стропильные ноги крепятся к системе дома насквозь гвоздями, можно сбоку поставить металлические усиливающие накладки.
  • Для увеличения жесткости конструкции между стропилами дома и пристройки устанавливают распорки (противоснеговые опоры). Они отображены на фото, поясняющем конструкцию.

Примыкание стропильной системы крыши веранды к крыше дома

Если ширина веранды больше 2 метров или использоваться будет тяжелый кровельный материал, для того, чтобы опорная балка не провисала, устанавливают распорки. Их лучше не прибивать сбоку, а именно вставлять враспор между потолочной балкой и стропильной ногой.

Для того, чтобы исключить провисание крыши, устанавливают распорки между потолочными балками и стропилами

Чаще получается так, что кровля пристроенной к дому веранды примыкает к стене. В этом случае в стене делают штробу, в нее укладывается специальный пристенный профиль, который второй стороной укладывается на кровельной покрытие. Место примыкания его к стене заделывается герметиком.

Как пристроить крышу веранды к стене дома

Второй вариант отличается только формой пристенного профиля: его можно сделать самостоятельно из листа кровельного железа. Отличается эта конструкция наличием бруса, который позволяет отодвинуть изгиб от стены дома и прикрыть возможные погрешности при настиле кровельного материала в месте примыкания. Также в этом варианте фартук крепится не непосредственно к материалу стены, а к брусу со скошенным краем, вмонтированному в штробу.

Второй вариант примыкания крыши пристройки к стене дома

Некоторые вопросы могут возникнуть по тому, как крепить стропила к наружной верхней обвязке, ведь ее габариты не дают сделать врубки, как на мауэрлате. Решение обычное: при помощи уголков (смотрите фото). Вместо уголков можно использовать бруски небольшого сечения.

Способ крепления стропильных ног веранды к верхней обвязке

Может, не самое элегантное решение, но надежное. После того, как сверху все закроется кровельным покрытием, снизу подобьют вагонку, их видно не будет.

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;

количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;

вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;

необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Таблица – угол наклона крыши в зависимости от кровельного материалаТаблица – угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

  1. сначала на верхнюю обвязку торцевой стены наносится осевая линия;
  2. затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
  3. далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
  4. на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
  5. полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Материал подготовлен для сайта www.moydomik.net

Формулы для расчета вальмовой крыши

Высота конька Чертеж для расчета высоты конька вальмовой крыши
Длина конькового бруса

Длина дома минус его ширина

Чертеж для расчета длины конькового бруса вальмовой крыши
Длина центральных стропил (трапеции) Формула для расчета длины центральных стропилТеорема Пифагора
Длина рядовых стропилРассчитывается аналогично длине центральных стропил
Удлинение стропила для формирования каркасного свеса Чертеж для расчета насколько необходимо удлинить стропила для свеса
Угол наклона рядовых стропил Формула для расчета угла наклона рядовых стропил Чертеж для расчета угла наклона рядовых (промежуточных) стропил
Длина диагональных вальмовых стропил Формула для расчета длины диагональных стропил Схема для расчета длины диагональных стропил вальмовой крыши
Нарожники (короткие стропила) Первое короткое стропило Чертеж для расчета 1-го короткого стропила вальмовой крыши
  Второе короткое стропило Схема для расчета 2-го короткого стропила вальмовой крыши
Площадь вальмовой крыши Формула для расчета площади вальмовой кровли Чертеж для расчета площади вальмовой крыши

Как рассчитать площадь вальмовой крыши?

Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.

Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.

Расчет площади вальмовой крыши – формулы

Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.

Критерии выбора

Выбор зависит от размера постройки и наличия внутренних стен, а также наличия мансарды

Висячая конструкция обойдется дороже, так как при ее строительстве нужен толстый брус с затяжками аналогичного сечения. Однако использовать такую систему придется в любом случае при строительстве небольших домов. Наслонные стропила стоят дешевле за счет использования досок и брусьев меньшего сечения. Но применяют их преимущественно для больших домов.

В отношении материалов для частного строительства выбор почти всегда сводится к дереву из-за его преимуществ и особенностей монтажа.

При выборе также можно учесть следующие рекомендации:

  • заранее нужно определить, будет ли использоваться чердак, если да, то используют ломаную или двускатную крышу;
  • если в доме нет перегородок несущего типа, можно использовать только висячую систему;
  • нужно заранее определиться с кровельным материалом;
  • учесть и рассчитать ветровую и снеговую нагрузку.

Зависимость шага стропил от материала кровли

Существует большое количество видов кровельного покрытия. Большинство из них заметно устарели и мало используются в современном строительстве. Наиболее популярными на сегодняшний день считаются:

Необходимо учесть, что профлист и профнастил представляют собой одну группу профилированного покрытия. Некоторые источники считают их разными наименованиями одного и того же материала, другие разделяют их по высоте волны. У профлиста высота волны больше, а профнастил несколько более плоский. Первый вид может использоваться не только как кровельное покрытие, но и в качестве материала для строительства заборов, ограждений, металлических гаражей и т.п.

Профнастил имеет меньшую волну и предназначен для укладки в качестве кровли. Оба материала имеют общую специфическую особенность – профилирование выполнено только в продольном направлении, что расширяет их возможности и позволяет делать кровлю для круглых крыш и навесов.

Кровля из профнастила Это может быть интересно!

Шаг стропил двускатной крыши под профнастил выбирается с учетом этой особенности материала. Если величина будет слишком завышенной, появится возможность провисания кровли между стропилами. Кроме того, появится чрезмерная нагрузка на планки обрешетки, которые могут быть не готовы к ней. Важным параметром также становится площадь ската. Шаг стропил односкатной крыши под профнастил намного меньше, чем у двускатной кровли, поскольку длина опорных элементов и величина нагрузки у нее значительно возрастают и требуют повышенного количества опор.

Металлочерепица внешне напоминает полотно из натуральной керамической черепицы. По всем своим эксплуатационным качествам она очень похожа на профнастил или профлист, но в физическом отношении она имеет важную особенность – наличие не только продольных, но и поперечных волн. Это позволяет несколько увеличить шаг между стропилами двухскатной крыши под металлочерепицу, или руководствоваться при выборе размерами теплоизолятора.

При использовании шифера или ондулина шаг стропил принимают соответственно степени жесткости этих материалов. Как вариант, увеличивают плотность укладки обрешетки, или устанавливают сплошной вариант из толстой фанеры.

Инструменты для возведения стропильной системы

Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:

  • рулетки, разной длины 5, 10, 20 метров;
  • маркеры, карандаши;
  • шнур, для натяжки;
  • молотки, разных назначений, гвоздодер;
  • ножницы, для раскроя;
  • кровельный нож;
  • шпатель;
  • скотч;
  • ножовки, электропила, электродрель с различными сверлами и насадками;
  • шуруповёрт с насадками;
  • разметки, уровни горизонтальный и вертикальный;
  • рейки, линейки;
  • пена монтажная;
  • страховочный ремень и веревка — для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

Выводы

Рассчитывая шаг стропил односкатной крыши или более сложного сооружения, необходимо иметь в виду:

  • производить расчет лучше «с запасом», поскольку увеличение нагрузки на несущие конструкции все же лучше, чем обрушение крыши в результате недостаточной прочности стропильной системы;
  • принимая тяжелые кровельные материалы (керамическую черепицу, цементно-песчаную черепицу) лучше сразу брать в памятке следующее сечение стропил или уменьшать величину шага до предыдущего значения. В любом случае необходимо проверить правильность выбора прикидочным расчетом;
  • принимая утепление под профлист или под металлочерепицу, стоит помнить о необходимости не только теплоизоляции, но и защиты от шума – в противном случае стук дождя или града по крыше способен свести «на нет» весь комфорт проживания. Небольшое увеличение нагрузки на стропильную систему в этом случае оправдано.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
