Советы по работе с «пробниками»
Используя контрольную лампу, нужно быть максимально осторожным. Кроме того, что человека может поразить током, лампа при неправильном подключении взорвется и поранит человека осколками стекла.
Изготавливая самостоятельно указатели напряжения, нужно выбирать металлический стержень, который не превысит двух сантиметров. В противном случае возможно прикасание рукой к рабочей поверхности, что приведет к удару током. Кроме того, со стороны стержня рекомендуется закрепить защитное кольцо, которое не позволит руке соскальзывать с корпуса.
Для индикатора используется лампочка, которая выдерживает более, чем 90В. Материал для изготовления аппарата должен быть темного цвета, что позволит заметить свечение лампочки. Изготавливать прибор лучше из эбонита. При работе с электроприборами необходимо выполнять правила техники безопасности.
Если человек не разбирается в электричестве, а также не уверен в своих силах, то лучше попросить мастера произвести работу с электропроводкой. Таким образом можно избежать неприятных последствий, которые могут возникнуть при малейшей ошибке.
Правила безопасной прозвонки с использованием мультиметра
прозвонка сетевого кабеля мультиметром
Работа с электричеством не допускает непрофессионализма, поэтому сложился определённый перечень правил, которые позволяют сделать её максимально точной, быстрой и безопасной.
Удобнее всего при прозвонке использовать на концах измерительных проводов специальные наконечники, которые получили более распространённое название «крокодилы». Они позволят сделать контакт устойчивым и освободят руки при проведении измерений. При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (необходимо удалить даже слаботочные батарейки). Если в цепи стоят конденсаторы, они должны быть разряжены закорачиванием
В противном случае при проведении работ прибор просто сгорит
Перед тем как проверить целостность проводника большой длины при проведении измерений важно не прикасаться руками к его оголённым концам. Это связано с тем, что полученные в результате показания могут быть некорректны.
При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы
После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях
При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы. После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях.
Проверяем нет ли короткого замыкания между жилами кабеля. Если на индикаторе «1» и нет звукового сигнала, значит все в порядке, иначе — короткое замыкание.
В данном случае звуковой сигнал будет означать наличие между проверяемыми жилами короткого замыкания
Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением это принципиально важно
Прозваниваем жилы кабеля. Есть звуковой сигнал — все хорошо, иначе — жила повреждена.
Чтобы определить целостность жил выполняется та же операция, только на одном из концов кабеля все зачищенные жилы скручиваются вместе
При поиске обрыва важно учитывать, что отсутствие на каком-либо из концов звукового сигнала будет говорить о нарушении целостности проводника
Маркировка шкалы мультиметра
У аналоговых инструментов со стрелками имеются шкалы, которые делятся на именованные и условные. Именованные это когда шкалы проградуированы измеряемыми показателями. Условные шкалы используются в инструментах, которые способны измерить множество параметров.
Для нахождения числового показателя, который измеряется приспособлением с условной шкалой, необходимо достоинство одного деления шкалы помножить на количество делений по данной шкале до того промежутка, где встала стрелка.
К тому же для определения величины одного деления необходимо установить разность между показателями близлежащих делений с цифрами и разделить на количество делений промеж них.
Маркировка мультиметра
От положений линейного или углового интервалов между окружающих отметок шкалы, от замеряемых показателей, разделяют приборы равномерного и неравномерного вида.
С целью точных результатов предпочитают модель с равномерной шкалой. Эта шкала будет равномерной, если соотношение самого большого числа к самому меньшему не будет превосходить показания 1,3 при неизменной цене деления.
Около шкалы на передней панели измерительного приспособления перечисляются существующие маркировочные параметры:
- мера измерения значения;
- ГОСТ, согласно которого мультиметр произведен;
- устройство тестера; степень защищенности устройства от воздействия внешних магнитоактивных и электрических окружений;
- класс точности.
Кроме этого указывается:
- категория инструмента по требованиям эксплуатации;
- работоспособное расположение мультиметра;
- количество фаз и тип тока;
- экспериментальное напряжение надежности электрической изоляции токоведущих элементов изобретения;
- расположение тестера сравнительно с земным магнитным полем;
- год издания;
- вид;
- код;
- фабричный номер и иные показатели.
Фазный проводник, его определение по цвету или иначе
Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.
В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки. Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.
Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой, мультиметр позволяет завершить правильное определение назначения всех трех проводников.
Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.
Обозначения
Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в
- Беларуси,
- Гонконге,
- ЕС,
- Казахстане,
- КНР,
- Сингапуре,
- Украине.
Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.
Виды обозначений в разных странах
Цветовые обозначения проводов в разных странах
В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.
Буквы L и N на корпусе
Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.
Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.
Поскольку в промышленности существуют еще и электрические сети, и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.
Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:
фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.
Цвета проводников фазы
В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.
Цвета защитных проводников
На постоянном токе для проводников и шин применяются красный и синий цвета.
Расшифровка цветов
Цвета шин и проводов на постоянном токе
Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:
Цветовые обозначения фазы
Определение фазы и нуля без приборов
Бывают ситуации, когда для правильности подключения необходимо узнать какой провод фаза, а какой ноль. Например, для обеспечения нормальной работы осветительного прибора, в разрыв (через выключатель) и дет фазный провод, а нулевой прокладывается непосредственно к осветительному прибору. В настоящее время, проводка в домах и квартирах прокладывается трехжильными проводами, которые подразделяют на три вида.
Виды проводников:
- Фаза;
- Ноль;
- Заземление.
Отличить в проводке фазу от нуля представляется возможным визуально
Но для этого должно быть соблюдено одно важное условие. Проводка в доме или квартире должна быть выполнена с применением разноцветных проводников. Фазный проводник согласно правилам ГОСТ, обязательно должен маркироваться следующими цветами: черный, белый, коричневый, фиолетовый, бирюзовый, красный, серый, розовый и оранжевый
Фазный проводник согласно правилам ГОСТ, обязательно должен маркироваться следующими цветами: черный, белый, коричневый, фиолетовый, бирюзовый, красный, серый, розовый и оранжевый.
Нулевой проводник легко найти, так как он всегда маркируется голубым цветом. Провод заземления имеет желто – зеленую расцветку.
Стоит отметить, что электрический ток, который подается к жилым секторам, является переменным, поэтому полярность подключения электроприборов не имеет значения
Правильность подключения важно только для оборудования, работающего на постоянном токе
Определение фазы и ноля мультиметром или отверткой

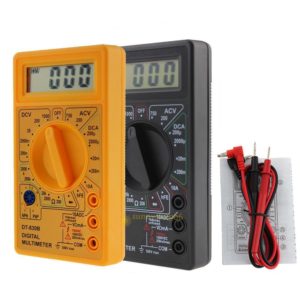

Мультиметр
Прибор представляет собой комбинированное электроизмерительное устройство, способное выполнять несколько функций. Минимальная комплектация включает вольтметр, омметр и амперметр. Отдельные модификации выполнены в виде токоизмерительных клещей. Выпускаются как аналоговые, так и электронные измерители.
Чтобы начать процесс замера, следует переключиться в режим измерения переменного напряжения. Замер осуществляется одним из нескольких методов:
- Зажимаем один из имеющихся щупов двумя пальцами. Второй щуп направляем к контакту, который расположен в выключателе или розетке. Если данные на мониторе несущественные (не превышают 10 вольт), речь идет о нуле. Если же прикоснуться к другому контакту, показатель будет выше — это фаза.
- Если имеются опасения относительно необходимости притрагиваться к щупу, есть другой путь. Один из стержней направляем в розетку. Вторым стержнем прикасаемся непосредственно к стене рядом с розеткой. Результат будет примерно таким же, как и в случае, описанном выше.
- Существует третий способ измерения с помощью мультиметра. Прикасаемся щупом к заземленной поверхности (например, корпусу оборудования). Вторым щупом касаемся измеряемой поверхности. Если провод является фазой, мультитестер обнаружит напряжение в 220 вольт.
Индикаторная отвертка
Индикатор — простой способ определения фазы, доступный даже человеку, впервые занявшемуся этим делом. Контрольная отвертка внешне напоминает стандартную. Отличие состоит в наличии внутреннего устройства у индикаторной отвертки. Рукоять отвертки производится из специального прозрачного пластика. Внутри находится диод. Верхняя часть изготовлена из металла.
Обратите внимание! Нельзя использовать индикаторную отвертку не по назначению. Она не предназначена для отвинчивания и закручивания винтов. Нецелевое использование контрольной отвертки станет причиной выхода ее из строя
Нецелевое использование контрольной отвертки станет причиной выхода ее из строя.

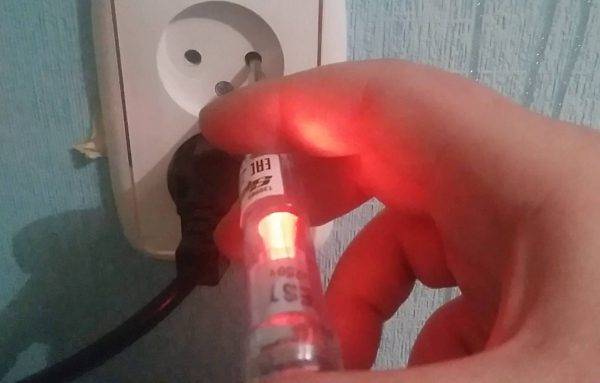

Чтобы найти фазу и ноль при помощи отвертки, нужно выполнить такую последовательность операций:
- Концом отвертки касаемся контакта.
- Нажимаем пальцем на металлическую кнопку вверху отвертки.

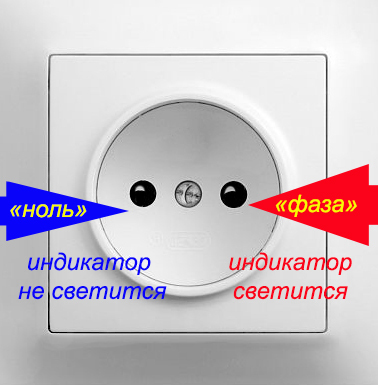

- Если светодиод загорелся, речь идет о фазе. Если он не реагирует — это ноль.
Обратите внимание! Индикаторная лампа, рассчитанная на 220–380 вольт, будет светиться при напряжении, превышающем 50 вольт. При работе с индикаторной отверткой рекомендуется придерживаться следующих мер безопасности:. При работе с индикаторной отверткой рекомендуется придерживаться следующих мер безопасности:
При работе с индикаторной отверткой рекомендуется придерживаться следующих мер безопасности:
- Не дотрагиваться до нижнего конца отвертки во время проведения замеров.
- Держать отвертку в чистоте, иначе велик риск нарушения изоляции.
- Если нужно определить отсутствие напряжения, вначале проверить работоспособность прибора, совершенно точно находящегося под напряжением.
Совет! В сети постоянного тока полярность контактов определяется очень простым способом. Для этого достаточно опустить провода в емкость с водой. Возле одного из проводов станут образовываться пузыри — это минус. Второй провод — плюс.
Не следует путать индикаторную отвертку с приспособлением для прозвона. Отвертка для прозвона снабжена батарейками. При работе с таким устройством для определения нуля и фазы не нужно нажимать на кнопку, так как отвертка будет светиться в любой из возможных ситуаций.
Установка режима измерения
После установки щупов переведите переключатель мультиметра на подходящий диапазон. Если измеряется напряжение в розетке, выбирайте пороговое значение в 750 ACV, если, к примеру, автомобильного аккумулятора — 20 или 200 DCV.
Всегда необходимо устанавливать предел измерения выше предполагаемого напряжения на источнике питания. Иначе вы рискуете сжечь прибор.
Есть правило: вольтаж измеряется путем параллельного подключения мультиметра, (тогда как сила тока — последовательно с нагрузкой). На практике это значит, что для того, чтобы померить напряжение в розетке, необходимо просто вставить в нее оба щупа мультиметра, каждый в свое гнездо. Где ноль, где фаза — не имеет значения.
Прибор показывает напряжение в тех пределах, на которые он отрегулирован. Таким образом, если выставить верхний порог в 750 В — увидите на экране значение в диапазоне 210-230 В. Или меньше, или больше, если скачок напряжения очень велик, но выше 750 В он подняться не может. Но если выставить порог в 200 В, то при фактической величине напряжения выше этой границы на экране появится цифра 1.
Учтите, что ровно 220 В в бытовой розетке бывает не всегда. Допустимы отклонения плюс-минус 10-15 В.
Проверка трехфазной линии осуществляется контактом двух щупов мультиметра с двумя шинами. Между ними должно быть 380 В, между одной шиной и землей будет 220 В (плюс-минус 15).
Применение отвёртки с индикацией
Зачастую, в домах старой постройки, проводка выполняется без провода заземления. В таком случае остаётся определить лишь фазу. Отвёрткой с индикацией это можно легко сделать. Это измерение базируется на том, что внутри прибора содержится лампочка и резистор (сопротивление).
В случае замыкания электрической цепи, вспыхивает сигнал. Предусмотренное в отвёртке с индикацией сопротивление, предназначено для проведения измерений безопасно для человека, понижая величину тока до некритичных значений.
Подготовка перед использованием индикатора: отключается пробка-автомат на электросчётчике, далее зачищаем проводники ножом на длину в 10-15 мм. Концы проводов разводятся на некоторое расстояние, чтобы воспрепятствовать их случайному соприкосновению.
Переключить автомат в рабочее положение и прикладывать отвёртку с индикацией к зачищенным проводникам нужно последовательно. Попав на фазный провод, в отличие от нулевого, сигнальный диод зажжётся. Обнаруженную фазу нужно пометить изолентой или фломастером, для выполнения дальнейших подключений, которые следует начинать при выключенном автомате.

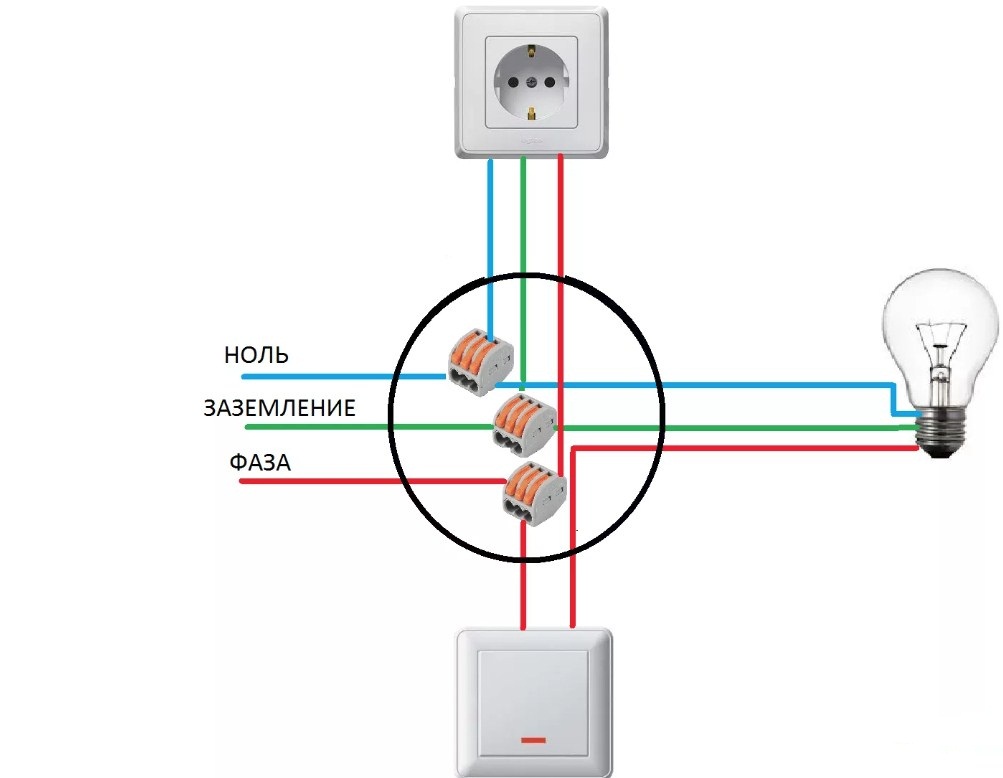

Когда проводится установка световых приборов и выключатель имеет контакт с фазным проводником, то отключать автомат чтобы заменить сгоревшую лампу, не надо.
Индикаторная отвёртка при тестировании проводки удерживается в руке определённым образом: отвёртка зажимается между средним и большим пальцами руки, не соприкасаясь с голыми участками метала. В конце рукоятки находится металлическая шайба, ставим указательный палец на неё. Далее, тестируем.
С помощью каких устройств можно узнать фазу или ноль
Для нахождения ноля или фазы можно взять и точные устройства, которые не сильно сложны в эксплуатации, но при этом помогут точно определить, в каких проводах располагается ноль или фаза.
Как определить фазу и ноль индикаторной отверткой
Вся внутренняя конструкция этого прибора собрана в полое тело из материала, обладающего диэлектрическими свойствами.
Основной частью такой отвертки является металлическая шпилька, которая обычно имеет плоскую форму
Чтобы уменьшить риск соприкосновения по неосторожности с остальными проводящими компонентами, находящимися поблизости с испытательной линией, открытая часть наконечника обычно маленького размера
Важно! Во время теста конец отвертки-индикатора следует сконтактным. При острой нужде он способен выполнить простейшую задачу, например, отвинтив шурупы, которыми крепится крышка гнезда или переключателя. Но постоянное использование его как отвертки ухудшает качество проверки и негативно сказывается на общем состоянии прибора
Но постоянное использование его как отвертки ухудшает качество проверки и негативно сказывается на общем состоянии прибора.
Стержень из металла, который входит в наконечник корпуса, превращается в проводник, который соединен с конструкцией внутри отвертки. Данная электрическая микросхема состоит в первую очередь из сильного резистора с минимальным значением в 500 000 Ом. Его основная цель — снизить интенсивность тока при подключении к цепи до безопасного для человеческого организма значения.
Следующим элементом является лампочка на основе неона, которая испускает ток даже при малых токах. Взаимный электрический контакт всех компонентов цепи обеспечивается зажимной пружиной. Отвертка заканчивается заглушкой. Она ввинчивается в конец внешней оболочки (он может быть полностью металлическим или металлическим «каблуком»). Другими словами, этот элемент действует как контактная площадка во время процесса проверки.
Когда происходит касание площадки-контакта отвертки пальцем, она «присоединяется» к цепи. Во-первых, само тело обладает электропроводностью, а во-вторых, это мощный «конденсатор». По этому принципу происходит процесс поиска фазы и ноля.
В случае, когда шип отвертки попадает в фазу и цепь замкнута, напряжения хватит для генерации тока, который не причиняет вреда человеческому телу, вызывая загорание неона. В той же ситуации, если тест падает на нулевую точку контакта, свечение не будет испускаться.
Индикаторная отвертка
Мультиметром
Мультиметр — это еще одно контрольно-измерительное устройство, которому необходимо овладеть домашнему мастеру. Цена прибора невысока ( стоимость полностью функциональной модели составляет от 300 до 500 рублей*). Более того, если такое приобретение возможно, оно определенно востребовано, так как устройство многофункционально.
Мультиметр
Мультиметр должен быть одним из элементов инструментального «арсенала» хорошего хозяина дома или квартиры.
Важно! Если проводка состоит из трех каналов: фазового проводника, нейтрального провода и канала защитного заземления, но без цветового кода, или, если он неясен, или если его надежность неизвестна, можно использовать метод исключения
Тестер

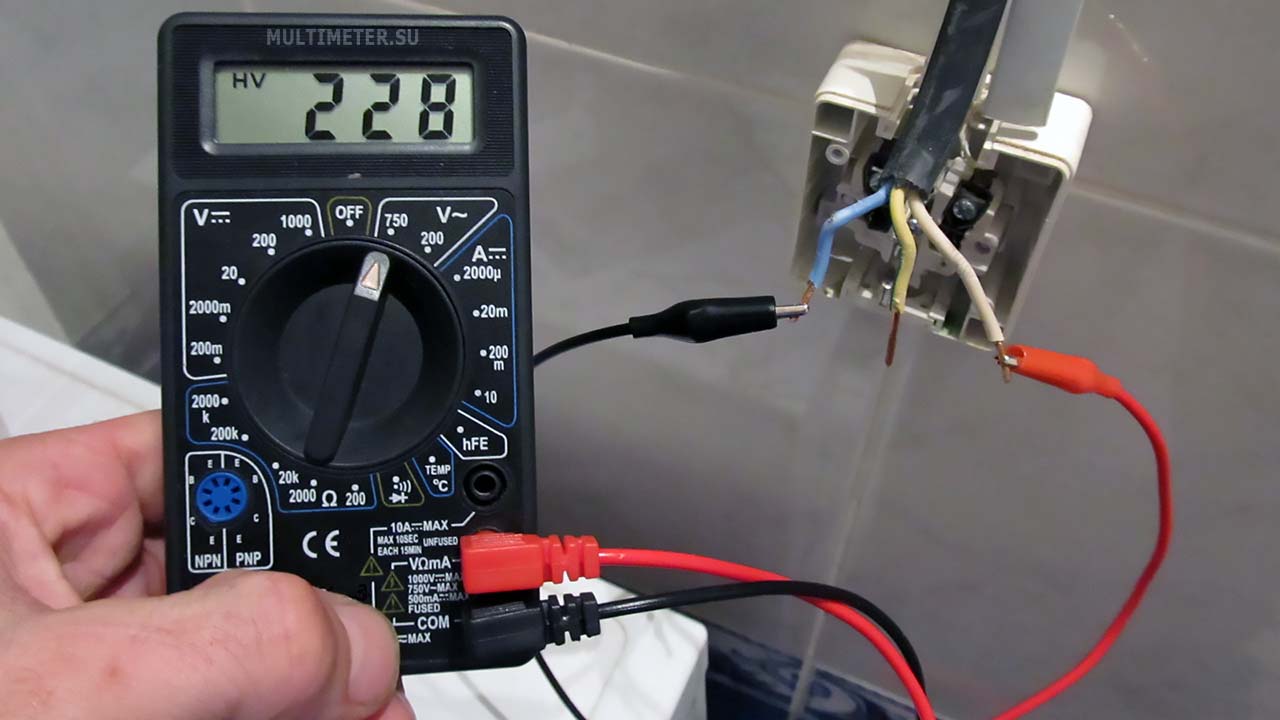

Как с помощью тестера определить фазу:
- Мультиметр готовится к работе. Черные измерительные провода подключены к разъему COM, а красные измерительные провода — к разъему измерения напряжения.
- Переключатель режима работы помещается на секцию, предназначенную для замеров напряженности переменного тока (~ V или ACV), и стрелка будет установлена на значение, которое превышает значение в сети. В другой вариации это может быть, например, 500, 600 или 750 вольт.
- Далее выполняется измерение напряжения между зачищенными проводниками. В этом случае может быть три комбинации. Первая — между фазой и нулем напряжение должно быть близко к стандартному напряженность равная 220 вольт. Вторая — между фазой и землей может быть одинаковое напряжение. Однако, действительно, если линия оборудована системой защиты от утечки тока (устройство защиты от остаточных токов — УЗО), эта защита может работать должным образом. Если УЗО нет или ток утечки мал, напряжение остается в пределах номинального диапазона. Третья — между нулем и землей не должно быть напряжения
Это только последний вариант, показывающий, что провод, который не включает измерение, является фазовым.
Важно! После проверки напряжение нужно отключить, и оголенный конец провода должен быть изолирован и маркирован. Например, можно наклеить белую ленту и сделать на ней соответствующую надпись. Определение фазы мультиметром

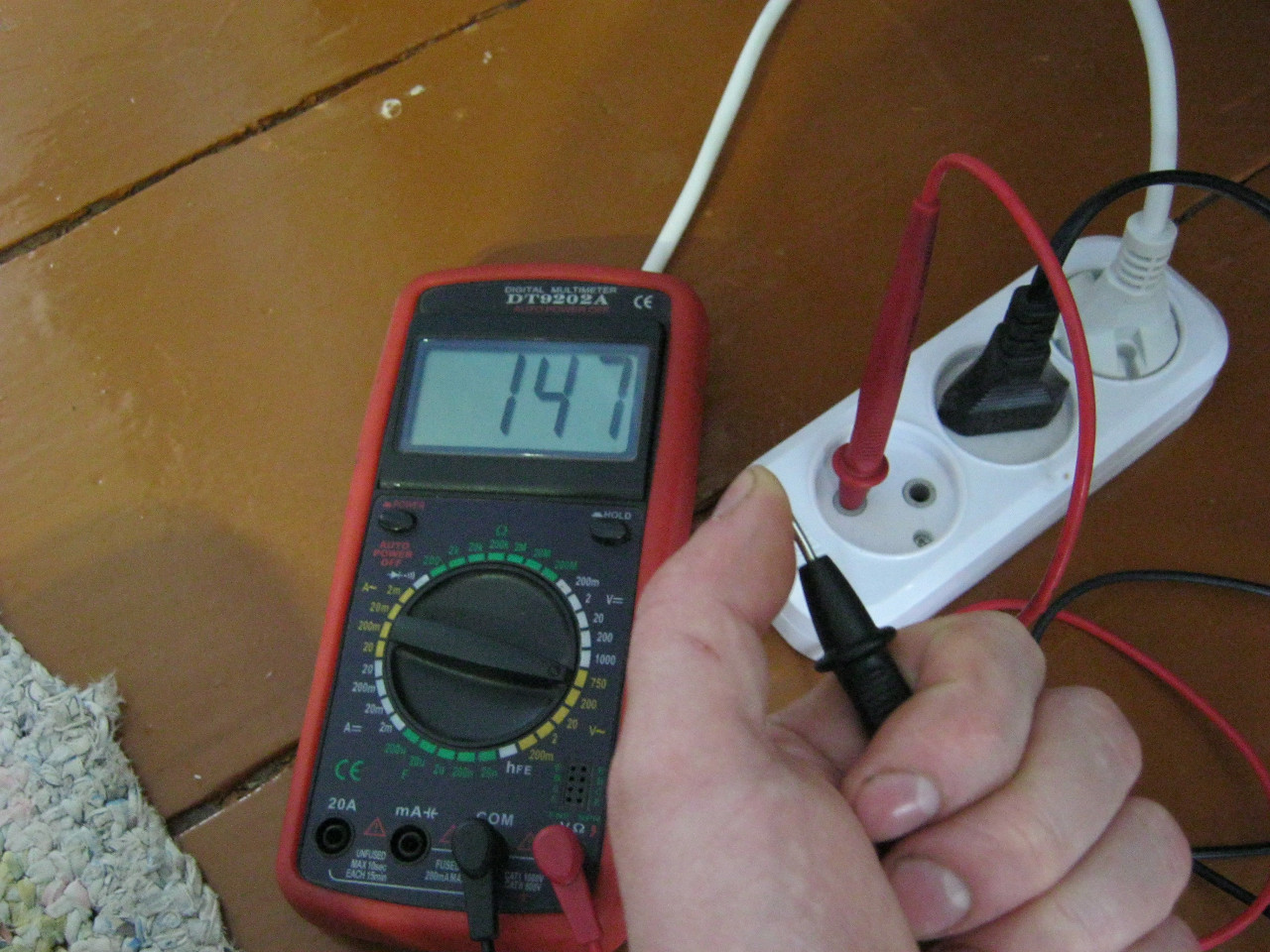

Определение фазы мультиметром

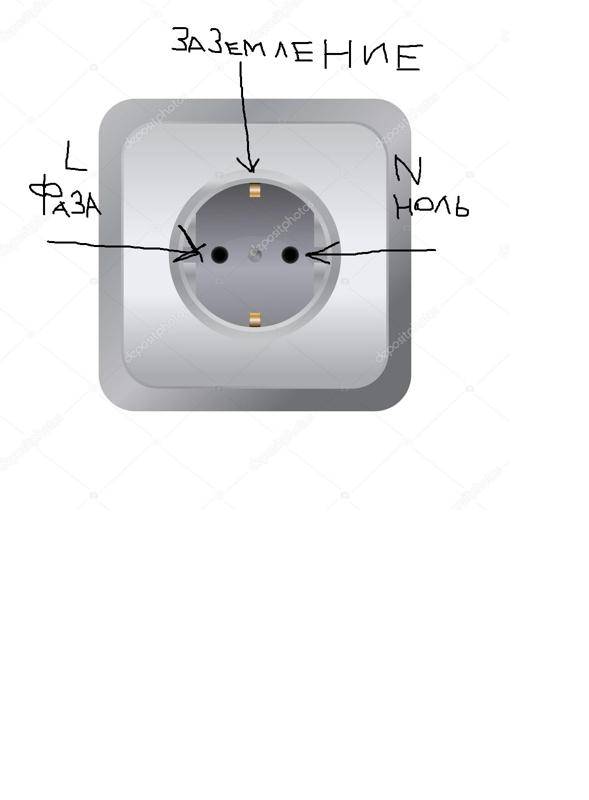

В каком гнезде должна быть фаза в розетке?
Многим этот вопрос покажется смешным. Но, тем не менее, и с этим следует сразу внести должную определённость, так как публикация рассчитана на совершенно неопытных пользователей. А у них, нет-нет, да и проскакивают неясности. Именно этим, наверное, объясняется немалое количество поисковых запросов типа «в какой дырке розетки искать фазу»? (Правильнее, наверное, выразиться «в каком гнезде»).

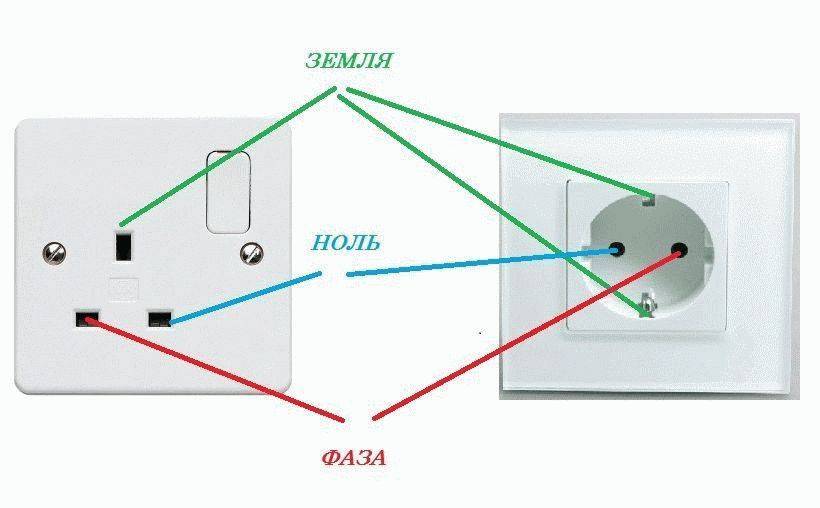

Итак, смотрим на однофазную розетку тех стандартов, которые могут встретиться в российских домах – чаще всего это тип С или тип F.
Тип С – это самая обычная розетка с двумя гнездами под контактные штыри вилки. В одном гнезде должен быть фазный контакт (L) , во втором – нулевой (N). И больше никаких прикрас.
Тип F в последнее время все активнее замещает тип С. Это связано с тем, что в городских новостройках систему электропроводки стали изначально планировать с наличием заземляющего контура РЕ. Становится нормой обустраивать надежное заземление и в частных домах. Это вызвано требованиями обеспечения безопасности эксплуатации бытовых электроприборов. Взгляните на сетевые вилки свое домашней техники – в подавляющем большинстве случаев современные приборы «просят» подключения и к контуру заземления. Поэтому в розетках стандарта F предусмотрен дополнительный контакт именно для этих целей. Он представляет собой две фигурные подпружиненные пластины, расположенные в аккурат по центру розетки сверху и снизу.
Но какая бы розетка ни была, однозначно в ее гнездах должны быть фаза и ноль. Других вариантов не предусматривается. Наличие заземляющего контакта никак не меняет этого правила.
Для однофазных бытовых приборов, работающих от сети 220 В, взаимное расположение фазы и нуля в подавляющем большинстве случаев никакого значения не имеет. Да и хозяева в процессе эксплуатации зачастую вставляют вилку в розетку, совершенно не задумываясь о ее пространственном положении – короче, как получится. И на работоспособность техники это не оказывает никакого влияния.
Так на каком же гнезде искать фазу при проверке розеток?
Ответ категоричный – всегда следует проверять оба гнезда. Не надо надеяться на якобы имеющиеся стандарты расположения контактов. И прежде всего потому, что подобных стандартов – вообще не существует.
То, что говорят про правильное положение фазы именно в правом гнезде – это никем и нигде не закреплено. Да, многие мастера -электрики «старой закалки» соблюдают «полярность» розеток, действительно подключая фазу к правой клемме, если смотреть на розетку фронтально. Но это, скорее, можно считать своеобразным «правилом хорошего тона», выделяющим специалистов с профессиональным подходом.
Понятно, что при упорядоченном расположении фазы и нуля легче бывает разобраться с неисправностями, провести диагностику домашней электросети. Мало того, существуют специальные приборы, позволяющие очень быстро и точно продиагностировать розеточную линию – наличие обрывов или утечек, правильность подключения контактов и т.п. Этот тестер достаточно вставить в розетку и включить его.
Так вот, компоновка подобных приборов рассчитана именно на правое расположение гнезда фазы. То есть при правильном включении тестера в розетку все надписи оказываются читаемы. На иллюстрации выше показан пример такого прибора, и стрелкой выделен светодиод фазы – он расположен справа. Ничто, конечно, не мешает включить тестер и «верх ногами» — он прекрасно справится с задачей и в том случае, когда фаза находится слева. Но, тем не менее, именно такая «правильная» компоновка — все же о чем-то говорит…
Но, опять же – не полагайтесь слепо на эти негласные правила. Всегда, в любом случае при проверке фазы следует проверять оба гнезда.
И вот в ходе проверки обеих гнезд при пропадании «света» хозяина может ждать весьма неожиданный и довольно-таки неприятный «сюрприз». Как раз об этом и пойдет речь далее.
Как определять без приборов ноль и фазу
Не всегда удобно таскать по рабочей площадке за собой приборы. А на практике может понадобиться быстро определить в пучке проводов, какой из них нулевой, а какой – фазный. У электриков-специалистов имеется набор приёмов, пользуясь которыми, они без приборов определяют назначение провода. Но эти приёмы рекомендуется применять только профессионалам, так как любая ошибка или неловкость могут привести испытателя к поражению током.
Профессиональный электромонтаж выполняется цветными проводами, т. е. жилы проводов медные, а их изоляция – виниловая, цветная. Существуют общепринятые правила, по которым проводам с определёнными функциями присваиваются определённые цвета. Этот способ определения назначения провода в жгуте называется визуальным, и если электрик не дальтоник, то в первом приближении им можно пользоваться.
Ещё один важный момент. Если документально не зафиксирован порядок распределения цветов по проводам, то этот способ становится похож на игру-угадайку.
ФОТО: avatars.mds.yandex.netЦвет проводов и их функции в сети
В домах старой постройки этого правила не придерживались, потому что и правил ещё не было, и цветных проводов.
Можно собрать примитивный пробник и с помощью сырой картофелины определить ноль и фазу в электропроводке.
ФОТО: samastroyka.ruСамодельный пробник-индикатор фазы
Один зачищенный конец провода от пробника втыкается в разрезанную сырую картофелину, а другим концом нужно пробовать провода проверяемого жгута. Если поисковый конец пробника попадёт на фазу, то на картофелине появится тёмное пятно. Описанный способ пригоден только для человека с умелыми руками, и сами авторы его не рекомендуют для широкого повторения.
ФОТО: samastroyka.ruСырая картошка в качестве индикатора фазы
Самым надёжным, дешёвым и безопасным способом является определение проводов с помощью настоящей индикаторной отвёртки за 50 рублей.
ФОТО: stroyday.ruИндикаторная отвёртка
Индикаторные отвёртки бывают различной степени функциональности и сложности. Самые дорогие по возможностям догоняют мультиметр, но для поиска нуля и фазы достаточно простейшей.
Индикаторная отвертка
Индикаторная отвертка
Маленький инструмент внешне напоминает обычную отвертку. Разница лишь в том, что её металлическая часть является токопроводником, а в прозрачную полимерную ручку встроен диод. Он реагирует на напряжение в сети и показывает реакцию подсветкой.
Использовать индикаторную отвертку не по назначению нельзя. Таким способом можно повредить токопроводник или диод.
Измерение выполняют следующим образом:
- Металлический конец отвертки вставляют в розетку и касаются им контакта.
- В это же время нажимают на кнопку со стороны рукояти. Зажженный светодиод свидетельствует о наличии фазы в гнезде. Отсутствие подсветки говорит о том, что мастер попал на ноль.
Индикаторная отвертка способна реагировать на напряжение от 50 до 380 Вольт.
Для безопасной и правильной работы инструментом запрещено:
- трогать металлический наконечник пальцами во время замера;
- мочить отвертку или держать её в грязи.
Желательно всегда иметь под рукой такой инструмент.
