Цвета изоляционного покрытия проводников
В принятых ПУЭ указано, что надо обязательно обозначать разными цветами нуль, фазу и заземление. Здесь для каждого вида провода предусмотрены свои цвета изоляции. Знание того, как обозначают проводники разного назначения, помогает обойтись без расшифровки буквенных символов.
Жила заземления
С 2011 г. в РФ принят единый стандарт, который полностью соответствует европейским нормам. В нем указано, что заземление, которое обозначают РЕ, только желто-зеленого цвета.
Защита должна быть организована как на промышленных, так и на жилых объектах.
Нулевые рабочие контакты
По существующим стандартам, изоляция нуля синяя или сине-белая. На электросхеме нейтральный провод читается как минус (это связано с тем, что он обеспечивает замыкание цепи).
Фазный провод
Фаза является той жилой, по которой непосредственно протекает электрический ток. Неопытным электрикам часто бывает сложно определить, где она находится.
Это связано с тем, что основными цветами ее изоляции являются черный и коричневый, но нередко это также может быть красный, оранжевый или другой цвет. Чтобы проще было ориентироваться, надо запомнить, что фаза не бывает синей, зеленой или желтой.
Если подключается одновременно несколько фаз, то на оборудовании рядом с буквой L пишут номер или указывают буквы А, В, С. На электросхемах эту жилу часто обозначают как плюс.

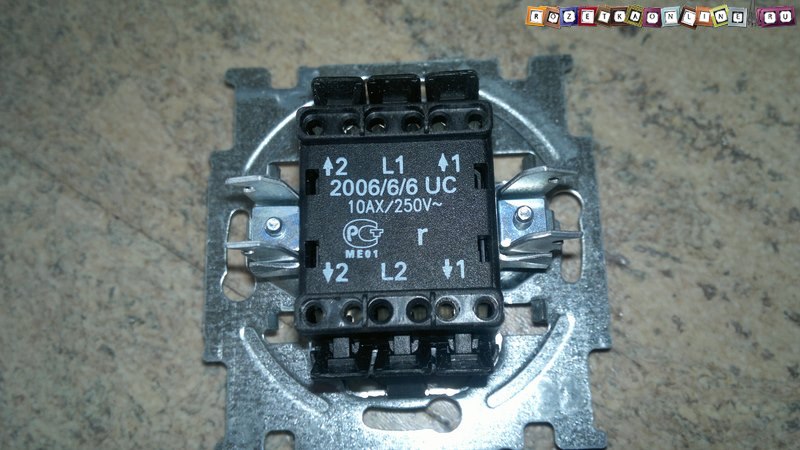

Что означают буквы L1 и L2 на выключателе?
Выключатель с буквами L1 и L2 обозначает двухполюсный выключатель, который предназначен для работы с двухфазной электрической сетью. Буква L означает «линейный» и указывает на провода, которые подключаются к фазам в электрической сети.
Выключатель с буквами L1 и L2 является частью электрической системы и используется для управления электропитанием различных электроустройств и оборудования. Выключатель может иметь несколько положений, включая положение «включено» и положение «выключено».
Когда выключатель находится в положении «включено», электрический ток может протекать через выключатель и питать подключенное оборудование. В положении «выключено» выключатель разрывает цепь и прекращает подачу электропитания.
Буквы L1 и L2 обычно обозначают фазы электрической сети. В двухполюсном выключателе, L1 соответствует первой фазе, а L2 — второй. Это означает, что проходит электрический ток между L1 и L2, когда выключатель находится в положении «включено».
Выключатель с буквами L1 и L2 обычно используется в электроустановках для обеспечения безопасности и управления электропитанием. При установке или подключении такого выключателя необходимо соблюдать все требования электробезопасности и руководство производителя для правильной и безопасной эксплуатации.
| Буква | Значение |
|---|---|
| L1 | Первая фаза электрической сети |
| L2 | Вторая фаза электрической сети |
Схема соединения проводов в распредкоробке
Теперь переходим к соединению всех проводов в
распредкоробке. Туда у вас должно заходит три кабеля:
кабель питания от щитовой
идущий вниз на выключатель
на светильник
Сначала соединяете между собой нулевые жилы N и жилы
заземления Pe. Они должны идти напрямую от щитка до
светильника, минуя сам выключатель.
Удобнее всего это сделать зажимами Wago.
Для линий освещения они вполне приемлемый вариант. И даже
те, кто их постоянно критикует и никогда не ставит на розеточные группы, вполне
себе используют в осветительных цепях.
После этого приходящую фазу L с кабеля
щитовой, соединяем с фазой L, уходящей вниз
к выключателю. Другую фазу L1 с кабеля
светильника, подключаем на жилу L1 от
одноклавишного выключателя.
Еще раз проверяете всю схему. Питающая фаза должна прийти
с щитка и уйти на выключатель снизу. С него вернуться в распредкоробку и далее
последовать на светильник.
Чтобы подключить две лампочки или два светильника с одного выключателя, в распредкоробку должен заходить еще один кабель, который и будет идти на второй светильник. Подключается он к тем же самым проводам, что и первый.
Только вместо двухконтактных зажимов Ваго возьмите
трехконтактные.
Закрываете крышкой коробку, на одноклавишник ставите
декоративную рамку и проверяете работоспособность освещения.
Все вышеописанное, казалось бы, элементарно и просто.
Какие же ошибки здесь можно наделать?
Подсоединение одноклавишного коммутационного устройства, оснащенного подсветкой
Специфическая особенность действия подобных приборов базирована на законах Ома. Он сформирован на том принципе, что, когда соединяются линии параллельно, при этом у приходящих проводов неодинаковое сечение, после подачи напряжения на кабельную линию электрический ток потечет по проводнику, имеющему самое наименьшее сопротивление.
Зависит от выбранного источника освещения: для подключения светодиодной лампы или неонового светильника требуется выбрать схему подсоединения, которая характеризуется повышенным сопротивлением. Такую специфику линии создает ограничительный резистор.

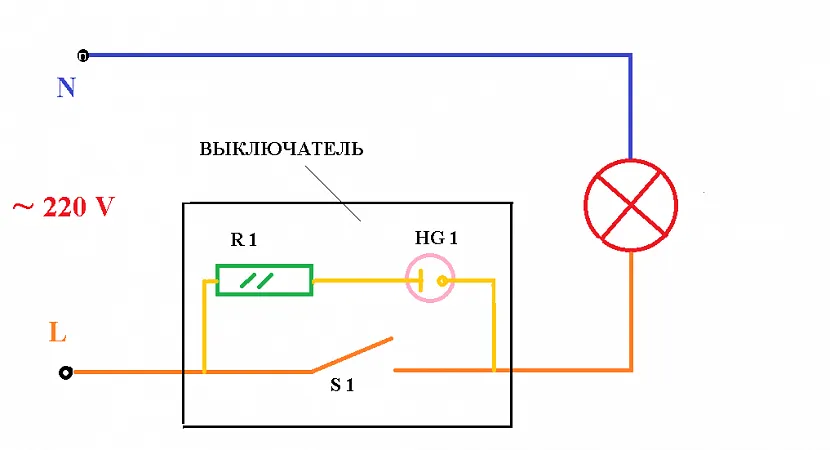

Отключение подсветки в однофазном выключателе Источник evrikann.ru
При отключении коммутационного устройства от электрической сети, светильник становится простой проводниковой линией, пропускающей через себя незначительный ток, которого хватает, чтобы подсветка работала. В лампочках Ильича встроенная спиралька при низком напряжении слабо нагревается.
Однако с экономичными газоразрядными лампами с люминофором и светодиодными осветительными приборами дело обстоит по-другому. В них схема управления стартует даже при наличии мизерном электротока в электрической сети и его хватает для включения светящегося элемента на выключателях с подсветкой.
В том случае, когда такая ситуация потребителя не сильно волнует, теряет актуальность обсуждаемого обстоятельства. Схема подключения выключателей с подсветкой самая простая, никаким образом не отличается от других разновидностей. Правда существуют 2 момента, касающиеся режимов индикации и подсвечивания в ночное время:
Индикатор может светиться при выключенном состоянии лампы.

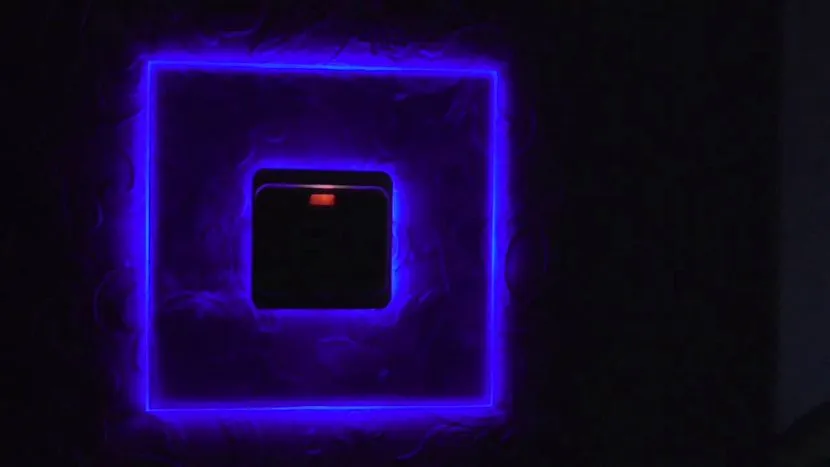

Подсветка выключателя светится ночью Источник yandex.ru
Индикация демонстрирует состояние включенного света.
Этот вариант удобен для организации системы освещения кладовки, туалета и ванной комнаты. Поможет исключить случаи, когда светильники остаются не выключенными.
Инструкция по подключению
Перед тем как приступить к подключению выключателя с пометками L1, L2 и L3, убедитесь, что электропроводка выключена. В противном случае, можно получить удар электричеством.
Вам потребуются следующие инструменты:
- Отвертка для закручивания проводов;
- Перфоратор для закрепления выключателя;
- Проводники для соединения сети с выключателем.
Приступайте к подключению следующим образом:
- Убедитесь, что выключатель выключен и выключите электропроводку во всем доме. Найдите щиток с автоматическими выключателями и заглушите соответствующий автомат. Проверьте отсутствие электричества с помощью проверяющего устройства.
- Изучите маркировку на выключателе. Обычно маркировки L1, L2 и L3 относятся к фазным проводам, которые являются основными силовыми проводниками.
- Открутите крышку на выключателе и найдите контактные клеммы. Обычно контактные клеммы помечены буквами L1, L2 и L3.
- Расположите проводники в нужном порядке и подсоедините их к соответствующим контактным клеммам на выключателе. Обычно проводники подсоединяются при помощи зажимных винтов или зажимов. Убедитесь в надежности соединений и закрутите зажимные винты.
- Закрепите выключатель на стене при помощи перфоратора или другого подходящего инструмента. Убедитесь, что выключатель прочно закреплен и не свободно двигается.
- Включите электропроводку, включив соответствующий автомат в щитке. Проверьте работу выключателя, нажимая на него и убедитесь, что электричество присутствует в нужных точках.
Запомните, что подключение выключателя может быть опасным, если вы не имеете опыта работы с электропроводкой. Если у вас возникли сомнения или проблемы при подключении, рекомендуется обратиться к профессионалам, чтобы избежать порчи оборудования или травмирования.
Плюсы и минусы использования выключателей с буквами L1 и L2
- Преимущества:
- Обозначение L1 и L2 позволяет легко идентифицировать фазы в электрической сети.
- Выключатели с L1 и L2 может быть полезным средством для диагностики и устранения проблем в сети.
- Они могут облегчить проведение электрического тестирования и измерений.
- Такие выключатели часто используются в трехфазных системах, где качественное и точное обозначение фаз является критическим.
- Недостатки:
- Некоторые люди могут заблуждаться и неправильно подключать электрическую нагрузку к выключателям, что может привести к серьезным повреждениям и опасности.
- Выключатели с буквами L1 и L2 могут быть более дорогими по сравнению с обычными выключателями без такой маркировки.
- Маркировка L1 и L2 может вызвать путаницу у непрофессиональных пользователей или в случае замены выключателя.
- Для использования таких выключателей может потребоваться больше времени и усилий на установку и подключение.
В целом, выключатели с буквами L1 и L2 обеспечивают точное обозначение фаз и могут быть полезными для электрических инженеров и профессионалов. Однако, при использовании таких выключателей следует быть внимательными и осторожными, чтобы избежать потенциальных проблем и ошибок.
Что важно знать и помнить
Ток всегда течёт по линии наименьшего сопротивления. Поэтому категорически запрещается брать или касаться за провода левой и правой рукой (тогда будет парализована работа сердца, что приведён к почти мгновенной смерти). Точно так же запрещается работать голыми руками, в неизолированной или влажной обуви, и так далее. И никогда нельзя брать провод в руку! Как только ток пойдёт через мышцы кисти, они резко сократятся, рука сожмётся в кулак, и вы просто не сможете выпустить этот провод, что, наверняка приведёт к травмам или даже смерти.
Всегда изолируйте торчащие провода: даже, когда работаете при отключенном напряжении. Всегда вешайте предупреждающую записку или табличку на рубильники и автоматы: мало ли кто подойдёт к щитку (особенно, когда он вынесен в подъезд).
И, конечно, пользуйтесь инструментами с качественной исправной изоляцией на ручках.
Что такое «ноль» и «фаза»?
Цветовая и буквенная маркировка силового однофазного кабеля
Если просто:
- «Фаза» – это более высоковольтный провод, опасный для жизни.
- «Ноль» – или полностью или частично заземлённый провод (что на самом деле не делает его безопасным полностью)!
Проверить «ноль» и «фазу» можно при помощи отвёрток с подсветкой или даже самодельного пробника из светодиода или лампы из люминесцентного “стартёра” (если вы читаете этот раздел, то самому вам его делать точно не стоит). «Фаза» будет светиться, «ноль» – нет.
Конечно, есть и исключения. Например, при отключенном проводе «фазы» может светиться и «ноль», получая потенциал от включенных приборов или другую утечку (возможно, связанную с неисправностью проводки).
Третий провод, если он есть – это, скорее всего, заземление, и он самый безопасный из всех. При этом между «нулём» и заземлением даже при исправной проводке может оказаться довольно болезненный при прикосновении (и тоже опасный) электрический потенциал.
Кабели следует всегда подключать согласно цветовой маркировке (см. рисунок).

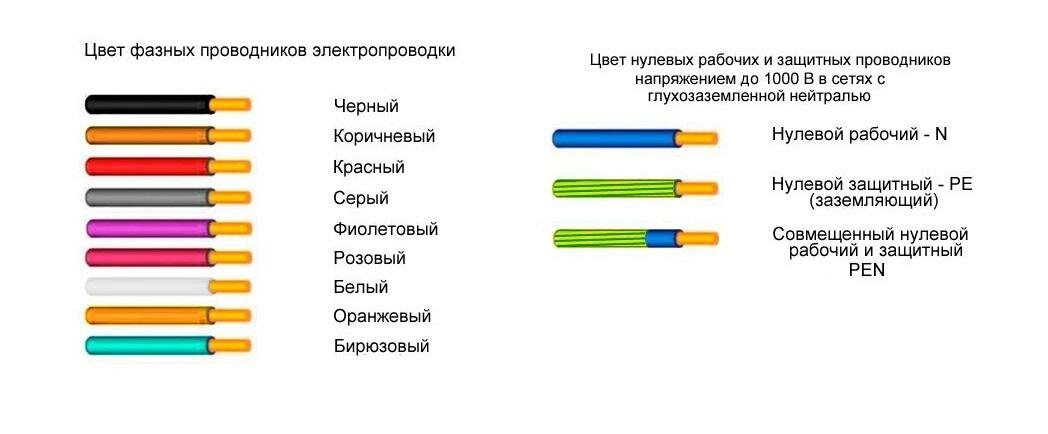

Цветовая маркировка проводов
Обозначение l и n в электрике, используется для маркировки проводов вкупе с различными цветовыми комбинациями. Электропроводка для распределительных цепей переменного и постоянного тока имеет цветовую маркировку для обозначения фазы и нуля, а также земли. Все цвета проводов указаны в юридических документах. В большинстве стран Европы действуют цветовые коды проводки IEC (Международной электротехнической комиссии) для параллельных цепей переменного тока.
Как обозначается фаза?
Черная и красная изоляция всегда используется для фазовых проводов и распространена в большинстве стандартных бытовых цепей.
Термин «фаза» используется для обозначения проводов источника, по которым питание от электрической сервисной панели направляется к месту назначения, например к свету или розетке. Другими словами, провод не используется в качестве нейтрального или заземляющего провода или для каких-либо других целей, кроме как для переноски электрических нагрузок под напряжением
Важно знать цветовые обозначения фазовых контактов, чтобы обезопасить себя от поражения электрическим током. Никогда не стоит работать с фазовыми проводами под напряжением без соответствующей защиты
Красные провода также используются для обозначения проводов под напряжением. Например, они иногда используются в качестве второго фазового провода в 240-вольтовых установках. Еще одно полезное применение красных проводов – соединение проводных датчиков дыма, чтобы при срабатывании одного сигнала тревоги все остальные срабатывали одновременно.
В трехфазной сети на 380 В чаще всего используются черный, коричневый или красный и серый цвета для обозначения фазы.
Цвета заземленных проводов
Все электрические устройства должны быть заземлены. В случае неисправности заземление обеспечивает безопасный путь для прохождения электричества. Ток возвращается в землю. Желто-зеленые провода подключаются к электрическим устройствам, таким как выключатели, розетки и приспособления, а также к металлическим каркасам или корпусам приборов. Металлические электрические коробки нуждаются в заземлении, потому что они сделаны из проводящего материала. Пластиковые коробки, напротив, не проводят ток и не требуют заземления, поэтому в них может и не быть заземляющих проводов. Для большей безопасности заземляющие провода выполнены из меди, т.к. этот материал имеет высокое сопротивление. В ряде некоторых стран можно встретить голые медные провода без маркировки – это тоже жилы заземления. В России и Европе, однако, как многожильные, так и одножильные провода маркируются желто-зеленым цветом. Также заземленные провода обычно тоньше фазовых и нейтральных. Стоит запомнить, что желтым и зеленым цветом обозначаются ТОЛЬКО заземляющие контакты, такая маркировка никогда не используется для нейтральных или, тем более, фазовых жил (согласно стандарту МЭК 60446:2007 обозначение земли в электрике – только желто-зеленое).
Цвета нулевых контактов
Нулевые контакты маркируются синим, белым или совокупностью этих цветов, в зависимости от количества жил. Иногда нуль обозначается серым цветом. Иногда встречаются ситуации, когда нулевые и заземленные жилы совмещены, тогда провод окрашивается в синий цвет желто-зеленый маркировкой на концах и в местах ветвления.

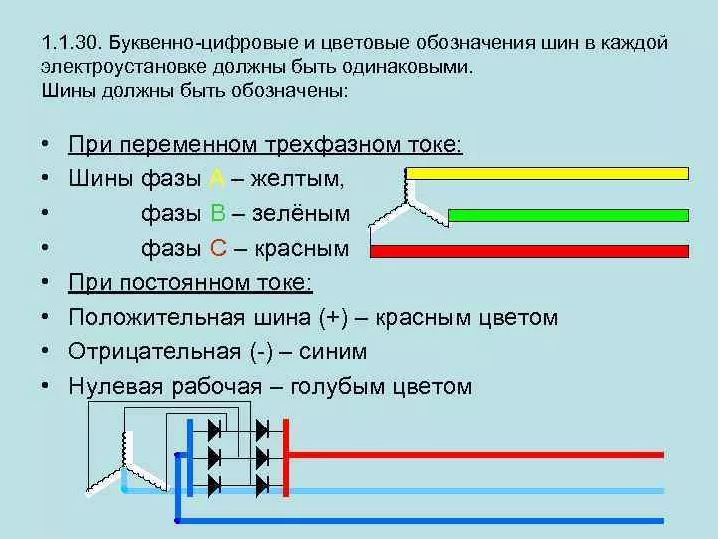

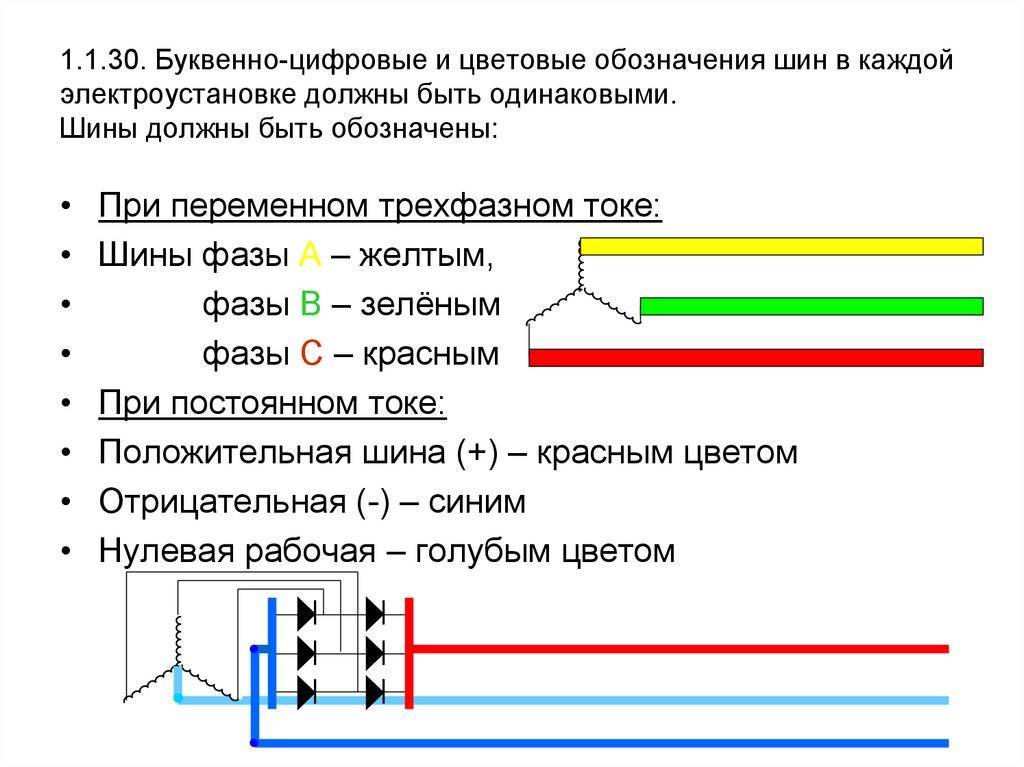

Цвет проводов и шин при переменном трехфазном токе
Переменный трехфазный ток используется в основном в промышленности, в таком случае шины и высоковольтные приводы окрашиваются в различные цвета соответственно фазам.
- Желтый цвет – канал фазы “А”
- Зеленый цвет – канал фазы “В”
- Красный цвет – канал фазы “С”
Цветовая маркировка проводов и шин при постоянном токе
Цепи постоянного тока широко используются в несложных бытовых приборах, аккумуляторах и все еще в некоторых видах электротранспорта. Раньше, в приборах и сооружениях, построенных до 2011 года, красным цветом обозначалась положительная шина (+), синим или черным цветом – отрицательная (-), и голубым – нулевая рабочая. Однако после 2011 вступил в силу другой ГОСТ, теперь положительная шина (плюс) обозначается коричневым, отрицательная (минус) серым и нулевая рабочая синим цветами. Иногда встречается обозначение плюса и минуса другого типа:
- Красный – плюс-кабель
- Черный – минус-кабель
- Белый или серый – земля
Если нет уверенности, с какой именно маркировкой идет работа – обязательно! нужно воспользоваться мультиметром или индикаторной отверткой.
Расцветка в сетях постоянного тока
Для сетей постоянного тока принято маркировать проводники, подсоединенные к положительному полюсу красным цветом, к отрицательному – черным или синим. В двуполярных цепях изоляция голубого оттенка применяется при маркировке средней точки (нуля) питания.
Не существует стандартов на цветные обозначения в цепях с напряжением нескольких номиналов. Какого цвета провода плюс и минус, какое в них напряжение – это можно определить только по расшифровке производителя устройства, которая часто приводится в документации или на одной из стенок конструкции.
Автомобильная проводка характеризуется тем, что в ней цепи с положительным напряжением бортовой сети имеют красный цвет или его оттенки (розовый, оранжевый), а подключаемые к массе – черный. Остальные провода имеют специфическую окраску, которая определяется производителем автомобилей.
Как правильно использовать l1 и l2 на выключателе?
Правильное использование l1 и l2 на выключателе очень важно для обеспечения безопасности и правильной работы электрической системы. Вот несколько основных правил, которые следует знать при использовании l1 и l2:. 1
Проверьте напряжение: Прежде чем начать работу с выключателем, убедитесь, что проводка из источника электропитания отключена и проверьте напряжение на проводах l1 и l2. Это позволит избежать возможности поражения электрическим током
1. Проверьте напряжение: Прежде чем начать работу с выключателем, убедитесь, что проводка из источника электропитания отключена и проверьте напряжение на проводах l1 и l2. Это позволит избежать возможности поражения электрическим током.
2. Правильное подключение: После проверки напряжения, убедитесь, что провода l1 и l2 подключены правильно. Обычно l1 – это фазный провод, который подключается к входу, а l2 – это фазный провод, который подключается к выходу выключателя.
3. Изоляция проводов: Убедитесь, что провода l1 и l2 имеют достаточную защиту и изоляцию. Это поможет предотвратить короткое замыкание и уменьшить риск возгорания или поражения электрическим током.
4. Правильное использование: Выключатель с маркировкой l1 и l2 должен использоваться только для соответствующих нагрузок, указанных в его технических характеристиках. Не перегружайте выключатель и при необходимости используйте дополнительные устройства, такие как предохранители или автоматические выключатели.
Соблюдение этих простых правил поможет обеспечить безопасное и правильное использование l1 и l2 на выключателе, а также улучшит работу электрической системы в целом.
Особенности цветовой разметки вручную
Иногда при прокладке электрических сетей применяют проводники одинакового цвета. В проводке, которую делали давно, цвет жил часто не соответствует существующим стандартам. В таких ситуациях проводится ручная разметка.
Чтобы при ремонте и обслуживании электроцепей не возникало проблем, для маркировки фаз электрики применяют специальные наборы.
Существующие правила позволяют делать такую маркировку при использовании кабелей без цвето-буквенного обозначения. Согласно ГОСТ и ПУЭ, ручная разметка выполняется на концах проводников или там, где они соединяются.
Разметка двухжильного провода
Чтобы найти фазу на подключенном двужильном проводе, пользуются индикатором. Когда его жало коснется провода, пребывающего под напряжением, на тестере засветится имеющийся в его корпусе светодиод.
Маркировку выполняют термоусадочными трубками или используют изоленту соответствующего цвета. В однофазных сетях фаза часто имеет красный цвет (главное, чтобы она не была синей, желтой или зеленой).
Трехжильного провода
Для определения того, где и какая жила находится в трехпроводниковом кабеле, понадобится мультиметр. Его надо поставить в режим, позволяющий измерять переменное напряжение.
Сначала с помощью индикатора находят фазу. Затем одним щупом прибора касаются фазы, а вторым по очереди нуля и заземления. В последнем варианте напряжение будет меньше.
После определения назначения проводов на них наносят маркировку. Нуль отмечают синей изоляционной лентой, заземление — желто-зеленым цветом, а фазу — любым другим.
Пятипроводной системы
При прокладке трехфазных сетей допускается использование только пятижильных кабелей. Это связано с тем, что 3 проводами подключают фазы, а 2 другими — нейтраль и заземление. Маркировку выполняют по принятым правилам.
Совмещенных проводов
Сравнительно часто, чтобы упростить монтаж электрической проводки, используют двух- или четырехжильные провода. Их обозначают как PEN (т.е. здесь совмещены заземление и нуль).
Жила будет синего цвета, а кембрики, устанавливаемые на соединениях и концах, — желто-зеленого. Существует и обратная маркировка: жила желто-зеленая, а кембрики синие.
Что значит “L” на выключателе

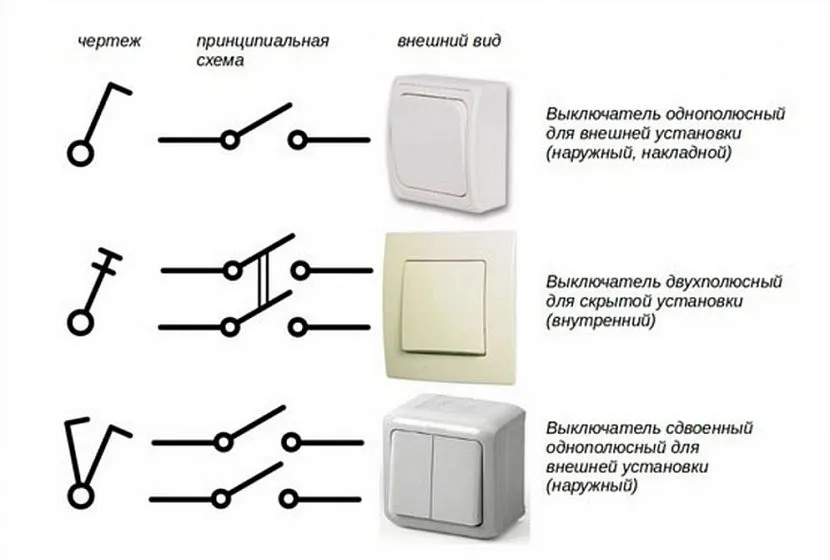

Обозначения на выключателях света, в зависимости от производителя, могут сильно различаться. В связи с этим довольно часто меня спрашивают: Что означает L на выключателе или другие маркировки контактов – L1, L2, L3, стрелки, цифры и т.д.
Чтобы ответить на этот вопрос давайте вспомним принцип работы выключателя и рассмотрим схему его подключения , на примере одноклавишного выключателя.
Как видите, выключатель ставиться в разрыв фазного провода, идущего к светильнику. Поэтому в подрозетнике с электропроводкой под одноклавишный выключатель, располагается два провода .
Первый, назовем его «А» , идёт к выключателю из электрощита и всегда находится поднапряжением .Второй, назовем его «B» , идёт от выключателя к светильнику.
Когда вы нажимаете клавишу выключателя – проводники «А» и «B» соединяются, напряжение беспрепятственно идёт к светильнику и лампы в нем загораются. Соответственно при опускании клавиши, контакт разрывается и свет гаснет.
Теперь, если вспомнить основные обозначения в электрике, которые мы рассматривали ЗДЕСЬ (их не так много, советую ознакомится на будущее), становится понятным, что значит маркировка «L» на контакте выключателя.
Обозначение « L », на выключателе, указывает на контакт для подключения фазного провода. Того самого провода «А» в нашей схеме, который идёт от электрощита и всегда находится под напряжением.
Определить, какой из проводов в подрозетнике необходимо поместить в клемму L выключателя света довольно просто — достаточно проверить, например, индикаторной отверткой, на каком из проводников есть напряжение – тот и будет искомым фазным проводом «А».
В оставшийся, свободный, контакт одноклавишного выключателя, который может быть маркирован по-разному: L1, L`, стрелочкой, «1» или вообще никак, подключается провод «B» из нашей схемы, который идёт непосредственно к выключателю.
Довольно подробно о том, как правильно подключить одноклавишный выключатель, с описанием не только его контактов и порядка соединения проводов, а всего процесса монтажа, вы можете ознакомиться ЗДЕСЬ.
Если же вам при осмотре клемм выключателя света, кроме обозначения L и L1 встретились еще контакты, имеющие какие-то маркировки, то скорее всего вы имеете дело двух- или трех-клавишным выключателем.
При определении назначения контактов, например, двухклавишного выключателя работает та же логика , давайте рассмотрим его схему.
При подключении двухклавишного выключателя используется три провода , которые доступны при монтаже в подрозетнике, это:
«А» — фазный провод, идущий от электрощита и находящийся всегда под напряжением. Подключается к контакту L двухклавишного выключателя.
«B» — проводник,идущий к первому светильнику, либо же включающий первый режим работы люстры. Подключается к клемме L1, L` или просто «1» выключателя света.
«C» — провод, идущий ко второму светильнику или включающий второй режим работы той же люстры. Подключается к клемме L2, L« или просто «2» выключателя света.
Думаю, теперь общий принцип маркировки всех выключателей света вам понятен. Подробнее о том, как подключить двухклавишный выключатель, какие и куда провода следует подсоединить, описано ЗДЕСЬ.
Контакт L – это всегда место для подключения фазного провода.
Остальные же контакты (L1, L2, L3), чаще всего пронумерованные по порядку, относятся к соответствующим клавишам выключателя, нажатие которых зажжёт светильник, подключенный к клемме этой клавиши.
Определить, какой из проводов отвечает за включение какого из светильников , без специального оборудования, довольно сложно. Поэтому обычно их связь выявляется экспериментально.
Поочередно соединяя свободные проводники с фазным проводом в подрозетнике, вы сможете заметить какие светильники зажигаются. Другими словами, вы можете подключить выключатель проихвольно (кроме клеммы «L») и, если клавиши перепутаны, просто переставить местами провода в клеммах L2 и L3, если выключатель двухклавишный.
Если же контактов для подключения три или четыре, а выключатель света одноклавишный, или же контактов шесть, а выключатель двухклавишный, то тогда, вы скорее всего держите в руках один из видов переключателей.
Схему подключения проходного переключателя — три контакта для подключения проводов у одноклавишного устройства вы можете посмотреть ЗДЕСЬ. Двухклавишного переключателя — шесть клемм для подключения проводов ТУТ.
Схему подключения перекрестного переключателя – четыре контакта для подключения проводов у одноклавишной модели – ЗДЕСЬ.
Другие маркировки на коммутационном элементе
Помимо обозначения «L» на выключателе, на контактном соединении осветительного элемента либо корпусе светильника можно встретить иные коды и символики. Часто изготовители коммутационных устройств применяют принцип кодировки символами. За основу берется 2 положения выключателя: включенное и отключенное состояние.
Для маркировки с помощью символики используются «0» и «1». Нулевое положение выключателя – это позиция «ВЫКЛ» или «Выключено». Обычно клавиша размещаются в нижней части корпуса коммутирующего устройства. Второе положение означает «ВКЛ» или «Включено» (ВКЛ). Как правило, наносится на верхнюю часть выключателя. Иногда встречаются редкие обозначения в виде стрелки «->», который указывает направление коммутации.
Другие обозначения на однофазном выключателе Источник uzotoka.ru
После ознакомления со всеми обозначениями символов, помимо «L», указывающийся на одноклавишных выключателях комнатного освещения, любой желающий самостоятельно сможет присоединить коммутационный элемент к электрической сети. При необходимости получится и отремонтировать неисправное устройство. В этом помогут знания маркировок, наносимых на выключатели, производимые различными изготовителями.
