Скважинные погружные насосы для воды
Погружные насосы устанавливаются в водоносный слой шахты скважины (подвешиваются на тросе). Корпус их выполняют из материалов, не подверженных негативному влиянию коррозии – нержавеющей стали, высокопрочного пластика. Насосы имеют водяное охлаждение, на всасе установлена защитная сетка от попадания крупных частиц.
Продвинутые модели имеют качественную автоматику безопасности – защиту от сухого хода, защиту от перегрева. Также устанавливаются встроенные фильтры тонкой очистки, обратный клапан. Кабель питания прокладывается совместно с трубопроводом подачи воды на этапе строительства.
По конструкции и принципу действия выделяют следующие виды насосов погружного типа:
- Центробежные;
- Вибрационные (импульсные);
- Винтовые;
- Вихревые.
Погружные насосы отличаются очень высоким показателем напора – более 100 метров водного столба (более 10 кгс/см2). Этот показатель сделал их основным видом оборудования для источников воды глубиной более 9 – 10 метров. Погружные насосы отличаются отсутствием шума, неприхотливостью, но затруднен контроль за их работой из-за удаленности.
Скважинные погружные центробежные насосы
Центробежные насосы – самая популярная модель. Принцип их работы основан на использовании центробежных сил. В корпусе насоса размещено рабочее колесо с лопатками (изогнутыми лопастями). В центральную часть корпуса засасывается вода, колесо вращается и придает воде направление движения от центра к стенке корпуса. При этом создается некоторое избыточное давление.
На корпусе расположен нагнетательный патрубок – через него вода выходит из насоса, имея рабочее давление. Для высоких значений давления воды (напора) несколько корпусов устанавливаются последовательно, давление повышается по ступеням. Агрегаты с большим напором могут иметь высоту корпуса до 2 метров.
Рабочие элементы – колесо, уплотнения и прочее – выполняются из нержавеющих материалов.
Погружные вибрационные насосы для скважин
Вибрационные насосы работают по принципу мембранного импульса. Электрическая катушка подает механический импульс на поршень, поршень передает усилие мембране. Мембрана выгибается, в диафрагму засасывается порция воды.
Затем поршень совершает обратный ход, при этом клапан на всасе закрывается, мембрана вытесняет воду в нагнетательный патрубок. Режим работы имеет большую частоту и цикличность – за счет этого возникает постоянный поток воды.
Вибрационные насосы создают напор до 20 метров водного столба, срок их службы ограничивается лишь показателем срока работы мембраны. Недостаток этого типа оборудования – при отсутствии большого зазора до обсадки и грунта вибрация постоянно поднимает взвесь частиц. Это постепенно разрушает скважину, засоряет воду.
Погружные винтовые насосы для скважин
Винтовой насос устроен по принципу «мясорубки без ножа». В статоре с направляющими каналами расположен вращающийся винт (шнек). Он придает ускорение засасываемому объему воды, направляет его с давлением к выходу из корпуса. Насосы этого типа способны создавать напор до 60 метров водяного столба (6 кгс/см2).
Вихревые насосы для скважин
Довольно редкий для применения вид – вихревой насос. Рабочее колесо агрегата имеет особую оптимизированную конфигурацию – это придает потоку турбулентную составляющую движения.
Вихревые насосы создают очень высокий напор, но отличаются непродолжительным сроком службы. Это обусловлено высокой механической нагрузкой на рабочее колесо, увеличенное значение частоты оборотов.
Параметры подбора
Насосы для скважин легко отличить даже по внешнему виду. Они представляют собой вытянутый в длину цилиндр из нержавейки или пластика. Естественно, модели из нержавеющей стали дороже — сталь должна быть высокого качества (обычно это пищевая AISI304). Насосы в пластиковом корпусе намного дешевле. Хоть их делают из особого ударопрочного пластика, с ними обращаться надо аккуратно — ударные нагрузки он все-таки не очень хорошо переносит. Все остальные параметры придется подбирать.
Краткие технические характеристики насоса для скважины
Расход воды и производительность насоса
Чтобы вода в доме или на даче была с достаточным напором, необходимо оборудование, которое может доставить требуемый объем жидкости. Этот параметр называется производительностью насоса, измеряется в литрах или миллилитрах (граммах) в единицу времени:
- мл/с — миллилитры в секунду;
- л/мин — литры в минуту;
- л/ч или куб/ч (м3/ч) — литры или кубометры в час (один кубометр равен 1000 литров).
Скважинные насосы могут поднимать от 20 литров/мин до 200 литров/мин. Чем более производительный агрегат, тем больше потребляемая мощность и выше цена. Потому этот параметр выбираем с разумным запасом.
Один из ключевых параметров подбора скважинного насоса — производительность
Считается необходимое количество воды двумя методами. Первый учитывает количество проживающих людей и общий расход. Если живут в доме четыре человека, то расход воды в сутки будет по нормам 800 литров (по 200 л/чел). Если из скважины будет не только водоснабжение, но и полив, то необходимо добавить еще некоторое количество влаги. Общую сумму делим на 12 (не на 24 часа, потому что ночью водопроводом пользуемся по минимуму). Получаем сколько будем в среднем расходовать в час. Разделив его на 60, получаем требуемую производительность насоса.
Например, на семью из четырех человек и полив небольшого огорода уходит 1500 литров в сутки. Делим на 12, получаем 125 литров/час. В минуту это будет 2,08 л/мин. Если у вас часто бывают гости, воды может потребоваться немного больше, так что расход можем увеличить примерно на 20%. Тогда нужно будет искать насос с производительностью около 2,2-2,3 литра в минуту.
Высота подъема (напор)
Подбирая насос для скважины, вы неминуемо будете изучать технические характеристики. Там есть такие параметры как высота подъема и глубина погружения. Высота подъема — называется еще напор — расчетная величина. Она учитывает глубину, с которой насос будет качать воду, высоту, на которую ее надо поднять в доме, протяженность горизонтального участка и сопротивление труб. Рассчитывается по формуле:
Формула расчета напора насоса
Пример расчета требуемого напора. Пусть надо будет поднимать воду с глубины (место установки насоса) 35 метров. Горизонтальный участок составляет 25 метров, что приравнивается к 2,5 метрам подъема. Дом двухэтажный, наивысшая точка — душ на втором этаже на высоте 4,5 м. Теперь считаем: 35 м + 2,5 м + 4,5 м = 42 м. Эту цифру умножаем на поправочный коэффициент: 42 * 1,1 5 = 48,3 м. То есть, минимальный напор или высота подъема — 50 метров.
Если в системе водоснабжения дома присутствует гидроаккумулятор, в расчет берется не расстояние до высшей точки, а его сопротивление. Оно зависит от давления в емкости. Одна атмосфера приравнивается 10 метрам напора. То есть, если в ГА давление 2 атм, при расчете вместо высоты дома подставляете 20 м.
Глубина погружения
Еще один важный параметр в технических характеристиках — глубина погружения. Это величина, с которой насос может выкачать воду. Она изменяется от 8-10 м для совсем маломощных моделей до 200 м и больше. То есть выбирая насос для скважины, вам надо смотреть сразу на обе характеристики.
Для разных скважин глубина погружения разная
Как же определить, насколько глубоко надо опускать насос? Эта цифра должна стоять в паспорте на скважину. Она зависит от общей глубины скважины, ееразмера (диаметра) и дебита (скорости с которой прибывает вода). В общем случае рекомендации такие: насос должен находится ниже зеркала воды не менее чем на 15-20 метров, но лучше еще ниже. При включении насоса уровень жидкости снижается на 3-8 метров. Оставшееся над ним количество и выкачивается. Если насос очень производительный, он качает быстро, опускать его надо ниже, иначе он будет часто отключаться из-за отсутствия воды.
Диаметр скважины
Немаловажную роль в подборе оборудования играет диаметр скважины. Большая часть бытовых скважинных насосов имеет размеры от 70 мм до 102 мм. Вообще это параметр принято измерять в дюймах. Если так, то проще всего найти трех и четырех дюймовые экземпляры. Остальные поставляются на заказ.
Насос для скважины должен помещаться в обсадную трубу
Ручные насосы – разновидности и конструкция
Приспособления для подъема воды человечество изобрело давно. В течение столетий они усовершенствовались, но схема работы оставалась неизменной. В основу устройства положен принцип взаимодействия клапанов. Выделяют 4 основных типа:
- поршневой;
- штанговый;
- крыльчатый;
- мембранный.
Своими руками делают первый вид для источников глубиной до 10 м и второй, если требуется поднять воду с 10 и более метров. Два последних типа в быту практически не применяются из-за низкой производительности.
Ручные насосы за долгое время использования показали свои преимущества:
- простая конструкция и быстрый монтаж;
- доступно применение в самых неблагоприятных условиях;
- экономичность – нет необходимости в электричестве;
- унификация деталей, которые легко меняются при необходимости;
- невысокая стоимость промышленных и самостоятельно изготовленных изделий;
- для установки не требуется привлекать специалистов.
Некоторые недостатки обусловлены особенностями конструкции. Понадобится прилагать физические усилия – вода перекачивается при неоднократном нажатии на рычаг. Результаты, по сравнению с электрическим насосом, скромные. Несмотря на минусы, ручные помпы популярные, часто это единственная возможность обеспечить дом водоснабжением.
Конструкция поршневого насоса
Устройство состоит из цилиндра – чугунного, стального, иногда пластикового. Снаружи также виден изливной патрубок и рукоятка, скрепленная через шток с поршнем внутри. Он плотно прилегает к стенкам корпуса. В теле имеются каналы, которые закрыты клапанами, удерживающими воду от перетекания в камеру под ним. Используется механический привод – человек заставляет механизм попеременно двигаться вверх и вниз. В скважину опущена труба, соединенная с насосом. Снизу на ней установлено обратное запорное устройство.
Процесс подъема жидкости состоит из трех фаз:
- В нерабочем состоянии цилиндр заполнен водой. Она удерживается клапанами, которые закрыты.
- Пользователь нажимает на рычаг, жидкость проталкивается на выход поршнем. Одновременно под ним образуется разреженное пространство, которое заполняется водой.
- Поршень идет вниз, под давлением клапаны в нем открываются, а обратный на трубе запирается. Вода переходит в верхнюю камеру. Затем механизм перемещается в первое положение, и циклы повторяются.
Конструкция штангового насоса сложнее. Он опускается в скважину, на поверхности расположен только рычаг, который через длинный шток соединяется с поршнем. Поднимает воду с глубины свыше 10 м, при этом рабочий цилиндр опускают ниже зеркала на 1 м. Применение возможно при диаметре обсадной трубы 100 мм и больше. Принцип работы во многом аналогичен с принципом поршневой помпы, установленной снаружи. Только эта конструкция не всасывает, а создает водяной столб, который при перемещении механизма подпирается новыми порциями жидкости.
Штанговые насосы снаружи отличаются длинными рычагами
Эти две модели используются для самостоятельного изготовления. Крыльчатые и мембранные малопроизводительные, с усложненной конструкцией. Схема поршневого и штангового насоса отличается простотой и безотказностью, но имеет уязвимые места. Уплотнения на поршне изнашиваются быстрее всего. Иногда такая же участь ожидает клапаны, особенно когда вместе с водой поднимается песок. Он воздействует, как абразив, повреждая резиновые и пластиковые детали.
Конструкция #4 – поршневой скважинный насос
Эта конструкция насоса подходит для скважин не более 8-ми метров. Принцип действия основан на разрежении, создаваемом поршнем внутри цилиндра. Полезная самоделка способна стать отличной альтернативой насосному оборудованию заводского производства, поможет решить проблемы добычи воды для обслуживания дачного участка.
В таких насосах верхняя крышка либо отсутствует, либо имеет щелевидное отверстие, так как шток жестко связан с ручкой
Необходимые материалы:
- труба металлическая д.100мм., длина 1м.;
- резина;
- поршень;
- два клапана.
Производительность насоса напрямую зависит от герметичности всей конструкции.
Шаг #1: Устройство гильзы агрегата
Для изготовления гильзы насоса необходимо обратить внимание на внутреннюю поверхность, она должна быть ровной и гладкой. Хорошим вариантом может стать гильза от двигателя грузового автомобиля. Снизу к гильзе нужно приварить стальное днище по диаметру оголовка скважины
В центре днища устанавливается либо лепестковый клапан, либо заводской
Снизу к гильзе нужно приварить стальное днище по диаметру оголовка скважины. В центре днища устанавливается либо лепестковый клапан, либо заводской.
Для верха гильзы изготавливается крышка, хотя эта деталь больше эстетическая, можно обойтись и без нее
Нужно обратить внимание на то, что отверстие для штока поршня делается щелевидным
Шаг #2: Сооружение поршня насоса
Для поршня необходимо взять 2 металлических диска. Между ними проложить не очень толстую резину 1см, немногим большего диаметра чем диски. Далее диски стягиваем болтами.
В результате резиновый диск зажмется и должен получиться сэндвич из металла и резины. Смысл в том, чтобы по краю поршня создать резиновый обод, который сформирует необходимое уплотнение поршень-гильза.
Осталось установить клапан и приварить ухо для штока.
Шаг #3. Изготовление лепесткового клапана из резины
Лепестковый клапан состоит из резинового диска не очень большой толщины. Размер диска должен быть больше впускных отверстий. По центу резины сверлится отверстие. Через это отверстие и прижимную шайбу резиновый диск крепится поверх впускных отверстий.
При засасывании края резины приподнимаются, и вода начнет поступать. При обратном ходе создается прижимное давление: резина надежно перекрывает впускные отверстия.
Шаг #4: Окончательная сборка и установка
Желательно на оголовке скважины и в днище гильзы насоса нарезать резьбу. Резьба позволит легко снимать насос для обслуживания и сделает установку герметичной.
Устанавливаем верхнюю крышку и крепим ручку к штоку. Для комфортной работы конец ручки можно обмотать изолентой или веревкой, прокладывая виток к витку.
Если насос не качает воду, необходимо устранить все неплотности, в том числе в соединении с оголовком скважины (+)
Ограничение по глубине скважины связано с теоретической невозможностью создать разряжение более 1 атмосферы. Если скважина глубже, придется модифицировать насос до глубинного.
Вариант #3 – печь, создающая разницу давления
Умельцы, чья идея воплотилась в этом чуде инженерной мысли, назвали своё детище «печь-насос». Им, конечно, виднее, но на начальной стадии своей работы этот насос похож на самовар. Впрочем, воду он действительно не греет, а создаёт разницу в давлении, за счет чего и осуществляется его работа.
Для такого насоса необходимо:
- стальная бочка на 200 литров;
- примус или паяльная лампа;
- патрубок с краном;
- сетчатая насадка для шланга;
- шланг резиновый;
- дрель.
Патрубок с краном нужно врезать в нижнюю часть бочки. Сверху бочку закрыть резьбовой пробкой. В этой пробке предварительно просверливают отверстие и вставляют в него шланг из резины. Сетчатая насадка нужна для того, чтобы закрыть второй конец шланга перед тем, как него опускают в водоём.
Свежие записи
Сиреневые многолетники, которые красивы, компактны и не вытесняют другие растения Почему при покупке саженцев не стоит верить продавцам на слово и как по 3 признакам самим определить возраст растения Рассада помидоров стала фиолетовой или белесой: почему изменился цвет и как спасти растения
Такой вариант насоса можно даже назвать остроумным и, что самое главное, этот «прибор» наверняка будет хорошо работать
В бочку наливают примерно два литра воды. Под бочку ставят нагревательный элемент (примус или паяльную лампу). Можно просто развести под днищем костер. Воздух в бочке нагревается и выходит по шлангу в водоём. Это будет заметно по бульканью. Огонь гасят, бочка начинает остывать, а из-за низкого внутреннего давления в неё нагнетается вода из водоёма.
Чтобы наполнить бочку, в среднем, нужно не менее часа. Это при условии диаметра отверстия в шланге в 14 мм и расстояния в 6 метров от места, откуда предстоит поднять воду.
Другие виды механических насосов
Ручные механические устройства для водоснабжения использовались с древнейших времен, в настоящее время их заменили модели промышленного производства. В некоторых случаях при отсутствии электричества использование механических заводских агрегатов неэффективно, и народные умельцы придумывают свои схемы и чертежи, как сделать ручной насос для скважины своими руками.
Если в приведенном случае (водозабор из скважины) можно использовать принцип действия промышленных агрегатов, то для забора воды из открытых водоемов используют собственные разработки на основе древних технологий.
Винт Архимеда
Рис. 9 Винт Архимеда и его использование
Конструкция придумана греческим мыслителем в 250 году до нашей эры и состоит цилиндрической трубы, внутри которой находится винт, система опускается в открытый водоем под небольшим углом. При работе вращающиеся лопасти захватывает воду и продвигают ее вверх по трубе, по окончании которой она выливается в подготовленную емкость.
Аналог данной установки — шнековые электронасос, рассчитанный на постоянный водозабор из глубоких водных источников.
Гидравлический таран
Рис. 10 Гидравлический таран
Механик Монгольфье является создателем гидравлического насоса, поднимающего воду за счет своей кинетической энергии. Его принцип действия заключается в перекрытии быстрого потока клапаном, после чего вода под давлением поступает в размещенный вверху гидравлический бак и затем по напольному шлангу доставляется потребителю. Устройство работает повторяющимися циклами, некоторые производители выпускают гидронасосы кустарными способами.
Аэролифт
Рис. 11 Аэролифт – принцип работы
Германский инженер Карл Лошер разработал данный метод в 1797 году, его сущность состоит в выталкивании жидкости из опущенной в источник полой трубы воздухом. Для работы аэролифта в нижнюю часть трубы через входной патрубок закачивают ручным насосом воздух, его пузырьки растворяются в воде и вследствие легкого веса поднимаются на поверхность вместе с жидкостью.
Для предотвращения попадания жидкости в напорный воздушный шланг накачивание производят через ниппель.
Данную конструкцию можно использовать при наличии электричества, подключая вместо механического насоса компрессор.
Самодельная поршневая помпа
Некоторые народные умельцы изготавливают поршневые насосы самостоятельно. Обычная конструкция представляет собой рабочую камеру из сваренной трубы, в качестве поршня используют металлический или пластиковый диск с уплотнительным резиновым кольцом по диаметру. Чтобы обеспечить с помощью самодельной конструкции водоснабжение, в пластиковых или металлических поршневых дисках просверливают отверстия для установки системы обратных клапанов.
Рис. 12 Устройство самодельного поршневого насоса
Большинство современных механических агрегатов, как и поверхностные электронасосы, способны поднимать жидкость из скважин глубиной до 10 метров. Наибольшую высоту подачи обеспечивает штанговая помпа, работающая по аналогии с электрическими погружными видами. Ее корпус и рабочий клапан могут опускаться в источник глубиной до 30 метров, обеспечивая забор при аналогичном расстоянии до водного зеркала.
Среди всех видов в быту наиболее распространены поршневые ручные насосы, которые монтируются непосредственно над выходом обсадной скважинной трубы, при этом всасывание происходит через опущенную в отверстие трубу с обратным клапаном.
Источник статьи: http://montagtrub.ru/ruchnoy-nasos-dlya-skvazhinyi-vidy-harakterisiki/
- Свежие записи
- Где находится датчик давления масла ЯМЗ 7511?
- Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
- Приора: последствия поломки датчика коленвала
- Что произойдет, если отключить датчик массового расхода воздуха?
- Что произойдет, если не заменить датчик кислорода?
Виды насосов
Отличия в конструкции различных типов моделей данной категории являются причиной значительной разницы в эксплуатационных возможностях.
Крыльчатые насосы
Крыльчатый ручной насос для колодца – это агрегат, работающий по принципу самовсасывания. Устройство таких моделей включает в себя следующие элементы:
- всасывающий узел,
- вал,
- рычаг для приложения усилий,
- крыло,
- клапаны.
От повреждений механизм насоса защищается корпусом.
Крыльчатый насос РК-2
Работают такие устройства довольно просто: при нажатии на рычаг крыло начинает вращаться и приводит в рабочее состояние всасывающий узел.
Насосы этого типа используются для перекачивания воды без примесей нерастворимых твердых частиц, масел, нефтепродуктов и химически активных веществ.
Штанговые модели насосов
Преимуществом изделий этого типа является возможность подъема воды с глубины до 30 метров. Они похожи на поршневые насосы, но отличаются от них формой поршня – его окончание у штанговых моделей вытянуто. Это позволяет использовать модели в вертикальных прямых шахтах, но снижает износостойкость агрегатов – появляется вероятность обрыва этого вытянутого окончания, называемого также штангой. Качества и характеристики моделей во многом зависят от материала, из которого изготавливаются узлы конструкции. При приобретении следует учитывать, что техника этого типа достаточно громоздка и не может использоваться на поверхностях с уклоном.
Конструкция данных механизмов почти такая же, как и у поршневых модификаций. Отличие заключается в наличии удлиненного цилиндра и штанги (сочлененных при помощи шарнира штоков). Используются насосы данного типа в прямых вертикальных шахтах. Возможность подъема насосом жидкости с большой глубины обусловлена большой длиной цилиндра, которая позволяет создавать в камере мощное разрежение. Вакуум способствует интенсивному всасыванию воды.

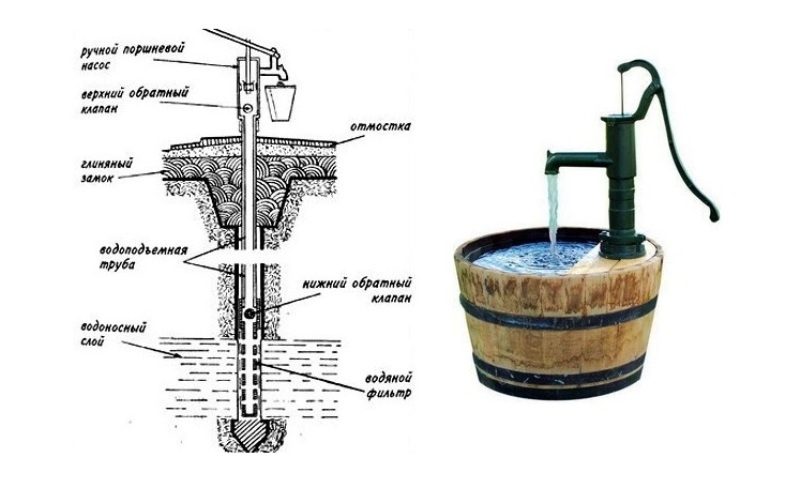

Схема устройства штангового насоса
К недостаткам можно отнести их большие габаритные размеры и риск обрыва штанг в процессе работы. Кроме того, как было сказано выше, существуют ограничения по рельефу — не рекомендуется устанавливать штанговые ручные насосы для откачки воды на склонах.
Поршневые ручные насосы
Особенность поршневого насоса – создание при работе на выходе определенного давления. Конструкция представляет собой поршень, перемещающийся внутри цилиндра. В некоторых случаях подобная техника может применяться для подачи жидкости в системы насосов, неспособных работать по принципу самовсасывания. Технические характеристики изделий этого типа не позволяют использовать их для артезианских скважин, однако они вполне могут поднимать на поверхность подземные воды из менее глубоко расположенных слоев.
Принцип действия поршневого насоса для воды
Последовательность работы агрегатов данного типа:
- При опускании рычага поршень двигается вверх, в камере создается разрежение.
- За счет образования вакуума вода поднимается через открывающийся дисковый клапан.
- При движении рычага снизу вверх поршень перемещается вниз. В этот момент закрывается донный клапан, не позволяющий воде двигаться в обратном направлении, жидкость перемещается в часть цилиндра, располагающуюся над поршнем.
- При повторном опускании рычага порция жидкости сливается через патрубок.
Мембранные насосы
Мембранные ручные скважинные насосы для воды имеют оригинальную конструкцию – клапаны в них выполнены в виде перекатывающихся шаров. В процессе работы происходит их самоочищение, поэтому мембранные агрегаты можно использовать для подъема и транспортировки воды с примесями. В этом случае нерастворимые включения не будут вызывать заклинивания техники. Если в воде источника есть песок или ил, можно установить мембранный ручной водяной насос своими руками.
Ручной мембранный (диафрагменный) насос
Шиберные насосы
Могут перекачивать как воду, так и смазывающие жидкости, такие как масло. Часто применяются для перекачки жидкости из небольших емкостей.
Шиберный насос
Как сделать ручной насос
Чтобы сделать ручной насос для скважины своими руками, необходимо приготовить такие инструменты и приспособления, как:
- сварочный аппарат;
- электрическая дрель;
- набор сверл;
- токарный станок;
- шабер;
- измерительные устройства — рулетка, линейка;
- технический нож;
- напильник;
- молоток;
- отвертка;
- ветошь.
Корпус для ручного поршневого насоса можно сделать из фрагмента металлической трубы необходимого размера. Можно использовать для этого также корпус гидроцилиндра или гильзу дизельного двигателя.
Необходимые габариты корпуса:
- диаметр 8 и более см;
- длина от 60 до 80 см.
Для изготовления корпуса может понадобиться токарный станок. Обработанная с его помощью труба из толстого металла получится гладкой и аккуратной. Это необходимо для свободного движения поршня.
Снаружи корпус устройства может быть круглым, квадратным или многоугольным, что зависит от выбранной заготовки. Внутренняя поверхность цилиндра насоса должна быть абсолютно гладкая. Для этого производится специальная обработка шабером. Сбоку в корпусе в верхней его части необходимо сделать отверстие. К нему приваривается выводной патрубок. При изготовлении цилиндра насоса на его верхней части можно нарезать резьбу для крепления верхней крышки.
На противоположной от выводного сливного патрубка стороне трубы или цилиндра делается прорезь с отверстиями, в которую впоследствии будет вставляться шпилька, на которую устанавливается штанга — ручка.
Поршень ручного насоса можно изготовить из подручных материалов. Можно использовать нержавеющий металл, древесину или пластическую массу. При этом поршень должен двигаться внутри цилиндра насоса плавно и равномерно, без заеданий и перекосов. Кольцевидный уплотнитель из резины сделать обязательно.
Поршень нужно вставить в корпус и проверить, легко ли он двигается. Случайные дефекты необходимо устранить заранее. После этого можно скрепить поршень со штоком — стержнем, закрепленным в центре поршня. Для этого используется резьба и запирающая шпилька.
Крышка для ручного насоса может быть сделана из пластмассы или металла. Деревянную крышку лучше сделать из дуба или лиственницы. Она должна точно повторять форму отверстия и плотно закрывать его. Для дополнительной герметизации можно прикрепить уплотнитель.
Верхняя крышка должна иметь в центре отверстие для штока. Нижняя крышка оснащается запирающим клапаном, препятствующим вытеканию воды из цилиндра насоса.
Изготовлению обратного (запирающего) клапана следует уделить особое внимание
Это очень важно для нормального функционирования ручного насоса. Запирающий клапан предотвращает перетекание воды вниз к вводной трубе. Поэтому он должен быть изготовлен из достаточно прочного материала
Другой важный момент — тщательная притирка. Такой клапан не допустит просачивания воды в обратном направлении
Поэтому он должен быть изготовлен из достаточно прочного материала. Другой важный момент — тщательная притирка. Такой клапан не допустит просачивания воды в обратном направлении
Запирающий клапан предотвращает перетекание воды вниз к вводной трубе. Поэтому он должен быть изготовлен из достаточно прочного материала. Другой важный момент — тщательная притирка. Такой клапан не допустит просачивания воды в обратном направлении.
Мембранный клапан можно изготовить из куска резины повышенной прочности. Его устанавливают поверх входного отверстия. Для крепления используется клепка или винтово-гаечное соединение.
Шариковый запор лучше изготовить из пластмассы или металла. При наличии соответствующих навыков можно изготовить шариковый эбонитовый клапан.
Длина штока и выходного патрубка подбирается в зависимости от длины трубы насоса и глубины погружения насоса в скважину. К штоку через шарнир крепится ручка. Для этого на коротком плече штанги необходимо вставить болт через заранее просверленное отверстие.
Штанговый рычаг имеет на конце резьбу для крепления ручки насоса. С обратной стороны она крепится гайкой и стопорной шпилькой. Далее необходимо укрепить пружину на коротком конце ручки и на корпусе насоса. Это делается при помощи винта. Пружина будет обеспечивать подъем ручки, то есть возвращение ее в исходную позицию.
Вводная труба может быть сделана из такого материала, как:
- жесткая резина;
- металл;
- пластмасса.
Резиновый шланг обязательно армируется пружиной из нержавеющей стали. После изготовления и до его установки самодельный насос требуется проверить на воду. То есть необходимо временно закрепить его на монтажном столе или верстаке, опустить вводной шланг в емкость с водой и проверить качество работы соединений и узлов.
Что такое производительность насоса
Под производительностью насоса, она же подача или объемный расход, понимают объем жидкости, перекачиваемый оборудованием в единицу времени. Параметр обозначается буквой Q. Основные единицы измерения – м3/с, м3/ч, л/с, л/ч. Максимальное значение данной технической характеристики указывают на идентификационной табличке каждого насоса – шильде. Производительность включает только объем реально перемещенной жидкости, обратные утечки не учитываются. Соотношение теоретического и реального расходов называют объемным КПД. У современного насосного оборудования уровень герметизации очень высок, поэтому реальная производительность практически равна теоретической.
Иногда вместо объемного расхода пользуются массовым. В этой ситуации величину подачи измеряют не объемом, а массой перемещаемой жидкости в единицу времени. Массовый расход обозначают буквой G.
Соотношение между массовым и объемным расходом выражается формулой:
Где ρ – плотность перекачиваемой жидкой среды
Выводы и полезное видео по теме
Прежде чем приняться за самостоятельное изготовление ручного насоса, изучите опыт домашних умельцев. Это поможет не только научиться новым технологиям, но и позволит избежать досадных ошибок.
Ручной водяной насос – прекрасный помощник в трудной ситуации. Если произойдет авария на электромагистрали, вы не останетесь без воды: накачать несколько ведер из скважины можно и ручной помпой.
А чтобы собрать полезное устройство самостоятельно, не потребуется изучать сложные технологии или подыскивать особенные материалы – все найдете в домашнем хозяйстве
.
Решились собрать самодельный насос для воды из подручных материалов? Может хотите уточнить какие-то моменты, не полностью разобранные в этом материале? Задавайте свои вопросы в блоке комментариев – мы постараемся вам помочь.
А может вы хотите дополнить нашу статью уточнениями или полезными рекомендациями? Пишите нам, пожалуйста, об этом, выражайте свое мнение.
Как говорила героиня известного фильма, кто возьмет билетов пачку, тот получит… А что, почему бы и не водокачку? , да так, чтобы и колодец не рыть, и скважину не бурить? Проблема решается легко.
- Сначала водопроводную трубу d 25 мм зажимаем хомутом и притягиваем ее к ваге, имеющей форму полубруса. С одной стороны трубы вворачиваем металлический наконечник, имеющий форму конуса.
- Вдвоем, а далее, если есть возможность, то и вчетвером загоняем при помощи ваги трубу в грунт до упора.
- При помощи муфты наращиваем еще одну трубу и с размахом (опять же при помощи ваги) загоняем трубу в грунт.
- Точно так же наращиваем еще одну трубу и продолжаем загонять в грунт уже весь трубопровод, пока он не достигнет водоносного горизонта.
- За один взмах трубопровод забивается на 40-50 см (если по глине).
- Во время забивания рекомендуется проворачивать трубопровод по часовой стрелке и подливать сверху воду для облегчения забивки.
- Затем надо будет вытащить весь став труб, вывернуть металлический наконечник из первой трубы и вместо него навернуть перфорированный отрезок трубы 1-1,2 м и заново опустить весь трубопровод в уже готовую скважину.

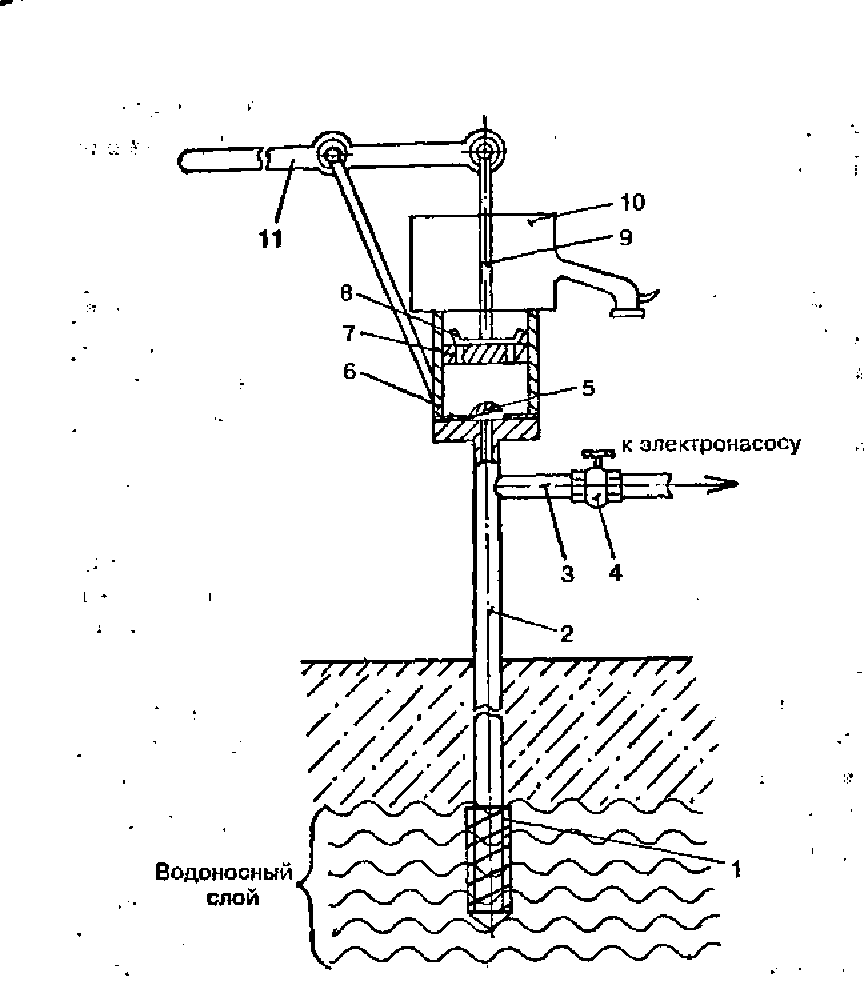

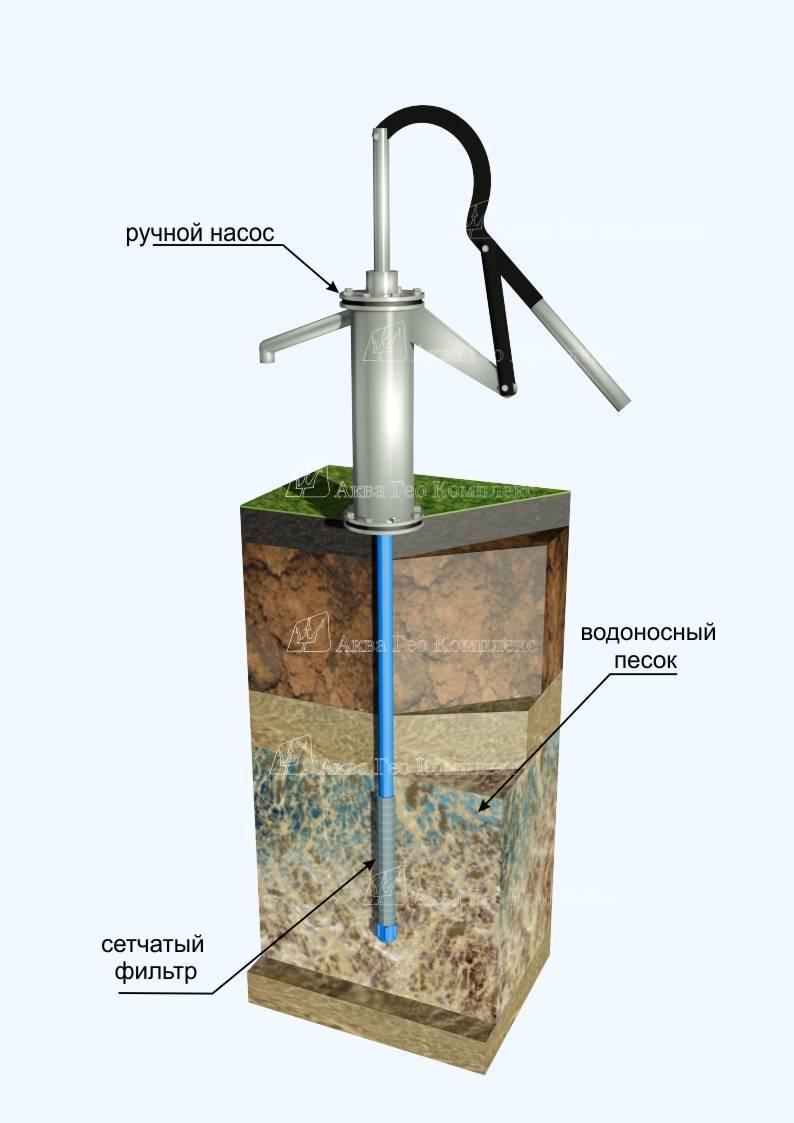

- Изготовить и подсоединить к трубопроводу ручной насос (водяную колонку). Его устройство показано на чертеже.
- Возможно подключение электрического насоса всасывающего действия.
Достоинства такой колонки:
если весь необходимый материал заранее заготовлен, смонтировать все устройство можно за 5-6 часов. Конструкция проста, а материалы — вполне доступны. За 5-6 нажатий рукоятки набирается ведро воды.Недостатки:
Глубина залегания водоносного слоя не должна превышать 10 м. Невозможно пробить грунт в каменистых почвах.
На каждой даче, либо приусадебном участке, имеется источник водоснабжения — колонка или колодец. Колодец иметь конечно лучше чем отвод от сетевого водопровода по многим причинам. Вода из колодца естественно чище и полезней и для человека и для полива растений. При низких температурах зимой вода не замерзает, так как термальное тепло не дает ей превратится в лед. Но не у каждого дачника есть возможность иметь колодец либо скважину на своем участке. В основном дачники пользуются отводами от сети водопровода общего пользования. Никаких нареканий в летнее время конечно нет кроме того, что могут отключить воду по причине какой-нибудь поломки или аварии на водоканале. А вот в зимнее время с колонкой беда. Все дачники имеющие на дачном участке баньку всегда зимой приезжают попарится, помыться.
Но у тех владельцев которых стоят колонки вода зачастую замерзает в стояке и образуется сразу целый комплекс проблем. Как быть, чем разморозить и прочая круговерть. И так проблема очень серьезная и требует своего разрешения. Нужно заглянуть в саму суть проблемы — почему замерзает вода, и как это предотвратить? Вода замерзает в стояке от низкой температуры, зачастую всякого рода утепление колонки не спасает, так как морозы у нас крепкие. Но автор нашел простое и гениальное решение этой проблемы. В нижней части трубы при заглублении в землю он установил тройник и кран Маевского. И вот как это работает, спускной кран находящийся ниже уровня земли не замерзнет, так как выше оговорено термальное тепло земли не даст промерзнуть трубе, а с верхней части трубы вода сольется в дренаж через кран Маевского и стояк останется сухим до подземной его части, что и предотвратит замерзание стояка. И так теперь рассмотрим, как автор все это делал и что для этого ему понадобилось.
Материалы: кран Маевского, тройник, переходник, фум лента.Инструменты: набор ключей, газовый ключ, отвертка, плоскогубцы.
