Ручной насос для скважины: назначение, виды, критерии выбора и установка

2 Как выбрать ручной насос?

Выбор ручного насоса для перекачки жидкости будет зависеть от ряда факторов:

Глубина скважины.

Самый важный критерий при покупке оборудования или изготовлении его своими руками. Для подъема воды с небольшой глубины (до 10 м) можно использовать простые механизмы с поршневой системой. Если приходится перекачивать жидкость с абиссинской скважины глубиной 10-30 м, придется выбрать устройство со штанговой системой.

Диаметр скважины.

Специалисты рекомендуют бурить скважину диаметром свыше 4 дюймов — тогда для подачи воды с глубины подойдет любой насос с ручным рычагом.

Способ монтажа.

При подборе устройства нужно заранее продумать, есть ли необходимость в его дальнейшем перемещении на другой объект. Такая потребность часто возникает, когда для хозяйственных нужд жидкость берут из реки, а для питья – из колодца.

Период использования.

Основной элемент ручного насоса — поршень в трубе

В продаже существуют модели, предназначенные для круглогодичной эксплуатации, а также недорогие варианты с пластиковым корпусом для использования в летнее время.

Заранее предусмотрев каждую деталь, можно быть уверенным, что ручной насос для перекачки воды оправдает ожидания пользователя.

2.1 Какие этапы изготовления и подключения ручного насоса?

Собрать ручной насос своими руками из подручных средств – задача посильная для каждого мужчины. Главное — четко следовать указанной инструкции:

Изготавливаем корпус.

Для корпуса самодельного насоса вам понадобится металлический цилиндр – это может быть кусок старой трубы либо ненужная гильза от дизельного двигателя. Длина отрезка должна быть порядка 60-80 см, а диаметр – свыше 8 см.

Для обеспечения качественной работы будущего оборудования, необходимо проточить внутреннюю поверхность трубы на станке. Избавив металл от неровности, вы облегчите усилия, которые потребуются для перекачки воды.

Вырезаем крышку.

Для ее изготовления можно использовать металл или пластик. В крышке следует обязательно сделать отверстие под шток. Когда конструкция готова, внутрь помещается поршень. После этого, дно закрывается точно такой же крышкой с клапаном. Сбоку приваривается труба для подачи воды.

Установка поршня.

Поршень может быть создан из дерева, пластика или металла, главное правило – он должен быть уплотнен резиновым кольцом. При установке этого конструкционного элемента необходимо оставить минимальный зазор между стенками корпуса, тогда вода не будет просачиваться.

Подсоединение входной трубы к скважине.

Элементы для создания ручного насоса своими руками

Входная труба, подающая внутрь устройства воду, должна быть прочной и выносливой. Чтобы обеспечить эти характеристики, подберите армированные шланги, жесткие пластиковые элементы или стальные трубы.

Монтаж клапанов.

Обратные клапаны – это специальные отверстия, которые созданы в корпусе поршня и нижней крышке металлического цилиндра. Именно они определяют производительность всей системы. Клапаны не дают возможности жидкости вернуться обратно во входящую трубу.

Для их создания можно использовать толстую резину, которая фиксируется на отверстии с помощью склёпок.

Декоративные работы.

Самодельный ручной насос должен иметь удобную ручку. Ее форма может быть любой, главное – надежно прикрепить элемент к штоку. Кроме того, сам насос необходимо зафиксировать на подготовленной площадке, используя фланец.

Проведя весь комплекс работ вышеуказанных работ, вы обеспечите бесперебойную подачу воды на собственном участке.

Разновидности и их отличия

Устройство насоса для воды с ручным механизмом схожее в различных моделях. Уникальная конструкция позволяет перекачивать воду чистую, с незначительными примесями, морскую, а также более вязкие жидкости (масла и другие).

По принципу работы, способу крепления и монтажа рассматриваемое оборудование делят на:

Ручной поршневой насос.

Он используется для вод, глубина залегания которых не превышает 7 – 10 м. Монтируется на верхней части водоподъемной трубы. Это металлический цилиндр, внутри которого располагается поршень, перемещаемый вверх-вниз под действием физического усилия. Опускание рычага приводит к наполнению жидкостью надпоршневого пространства, а подъем – к вытеснению через выходное отверстие. В образовавшейся пустоте опять скапливается жидкость, которая поступает через клапан.

Данные насосы характеризуются низким весом (не превышает 20 кг), невысокой стоимостью, производительностью порядка 25 – 40 л в минуту.

Ручной штанговый насос.

Данный тип используют для откачки воды с глубины от 9 до 30 м. Он также состоит из цилиндра и поршня. Однако шток, приводящий в действие механизм, находится в выпускной трубе. Его длина очень большая, поэтому он погружается в водяной слой примерно на 1 м. Монтируется устройство прямо в скважине, а шток двигается под действием рычага.

По конструкции они гораздо крупнее, весят около 25 кг и стоят значительно дороже. Производительность с глубины в 30 м аналогична предыдущим.

Критерии выбора

Перед покупкой рекомендуется проанализировать следующие моменты:

Глубина скважины, которая указана в паспорте, выданном бурильной фирмой.
Динамический и статический уровень воды в скважине. Первый определяется при откачке и меняется в зависимости от производительности. Второй показатель устанавливают после простоя в течение минимум одного часа. Разница между этими уровнями показывает дебет скважины или ее производительность.
Диаметр трубы.
Расстояние до поверхности воды и глубина водоема.
Источник жидкости и ее назначение.

Установка

Установка насоса должна выполняться по всем правилам, так как от этого зависит его работоспособность. У разного типа оборудования отличны технические характеристики, габариты, функции. В связи с этим, процесс монтажа проводится несколькими способами. При этом строго рекомендуется следовать инструкции производителя (соблюдать указанное в паспорте расстояние между поверхностями).

Стоимость и производители

Среди наиболее известных фирм-производителей можно назвать Grundfos (Дания), Wilo (Германия), Wester (Великобритания). Несмотря на надежность и качество, они обладают существенным недостатком – высокая цена. Однако такой насос относится к типу – «поставил и забыл». Более дешевой зарубежной фирмой является чешская Sigma.

Купить ручной водяной насос можно и отечественных производителей – Вихрь, Джилекс, Беламос. Многие устанавливают насосное оборудование б/у, чтобы сэкономить. В данном случае рекомендуется тщательно проверить работоспособность.

Наименование, модель	Описание	Цена, руб.
Глубина скважины, м	Тип крепления	Исполнение	Тип жидкости	Производительность, л/мин	Размеры	Масса, кг
Бытовой насос для скважин типа BSK	6 м, при установке на всасывающей трубе обратного клапана — 9 м.	На пол, на стену	Художественное литье из чугуна	Вода	30	600240160	15	4800
Насос для перекачивания вязких продуктов РНП 1.3/30	5	На пол	Чугун	Пресная и морская вода, ГСМ, светлые и темные нефтепродукты	1,3 л/двойной ход	540220540	20	13950
Насос ручной мембранный (диафрагменный) D-40	6	На пол, на стену	Патрубки и корпус насоса из чугуна, мембрана и клапаны из маслобензойной резины	Загрязненная и пресная вода, дизельное топливо	50	250250650	13,4	6200
Насосы ручные типа К (крыльчатые)	9	На пол, на стену	Чугун, бронза (для морской воды)	Пресная и морская вода, пищевые масла, мазут, парафин, дизельное топливо	7 – 22,5	—	3 – 34,5	3100 — 19400

https://youtube.com/watch?v=_DL1MeKUuo4

Как сделать ручной насос

Чтобы сделать ручной насос для скважины своими руками, необходимо приготовить такие инструменты и приспособления, как:

сварочный аппарат;
электрическая дрель;
набор сверл;
токарный станок;
шабер;
измерительные устройства — рулетка, линейка;
технический нож;
напильник;
молоток;
отвертка;
ветошь.

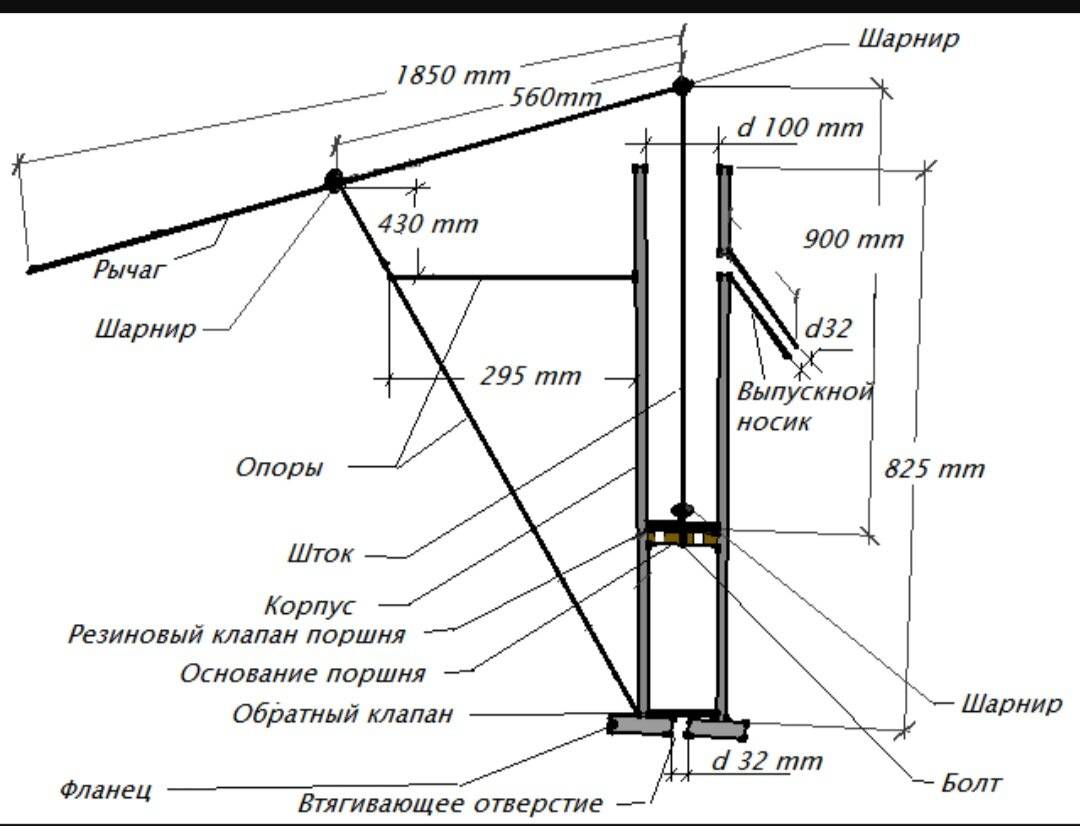

Корпус для ручного поршневого насоса можно сделать из фрагмента металлической трубы необходимого размера. Можно использовать для этого также корпус гидроцилиндра или гильзу дизельного двигателя.

Необходимые габариты корпуса:

диаметр 8 и более см;
длина от 60 до 80 см.

Для изготовления корпуса может понадобиться токарный станок. Обработанная с его помощью труба из толстого металла получится гладкой и аккуратной. Это необходимо для свободного движения поршня.

Снаружи корпус устройства может быть круглым, квадратным или многоугольным, что зависит от выбранной заготовки. Внутренняя поверхность цилиндра насоса должна быть абсолютно гладкая. Для этого производится специальная обработка шабером. Сбоку в корпусе в верхней его части необходимо сделать отверстие. К нему приваривается выводной патрубок. При изготовлении цилиндра насоса на его верхней части можно нарезать резьбу для крепления верхней крышки.

На противоположной от выводного сливного патрубка стороне трубы или цилиндра делается прорезь с отверстиями, в которую впоследствии будет вставляться шпилька, на которую устанавливается штанга — ручка.

Поршень ручного насоса можно изготовить из подручных материалов. Можно использовать нержавеющий металл, древесину или пластическую массу. При этом поршень должен двигаться внутри цилиндра насоса плавно и равномерно, без заеданий и перекосов. Кольцевидный уплотнитель из резины сделать обязательно.

Поршень нужно вставить в корпус и проверить, легко ли он двигается. Случайные дефекты необходимо устранить заранее. После этого можно скрепить поршень со штоком — стержнем, закрепленным в центре поршня. Для этого используется резьба и запирающая шпилька.

Крышка для ручного насоса может быть сделана из пластмассы или металла. Деревянную крышку лучше сделать из дуба или лиственницы. Она должна точно повторять форму отверстия и плотно закрывать его. Для дополнительной герметизации можно прикрепить уплотнитель.

Верхняя крышка должна иметь в центре отверстие для штока. Нижняя крышка оснащается запирающим клапаном, препятствующим вытеканию воды из цилиндра насоса.

Изготовлению обратного (запирающего) клапана следует уделить особое внимание

Это очень важно для нормального функционирования ручного насоса. Запирающий клапан предотвращает перетекание воды вниз к вводной трубе

Поэтому он должен быть изготовлен из достаточно прочного материала

Другой важный момент — тщательная притирка. Такой клапан не допустит просачивания воды в обратном направлении

Поэтому он должен быть изготовлен из достаточно прочного материала. Другой важный момент — тщательная притирка. Такой клапан не допустит просачивания воды в обратном направлении

Запирающий клапан предотвращает перетекание воды вниз к вводной трубе. Поэтому он должен быть изготовлен из достаточно прочного материала. Другой важный момент — тщательная притирка. Такой клапан не допустит просачивания воды в обратном направлении.

Мембранный клапан можно изготовить из куска резины повышенной прочности. Его устанавливают поверх входного отверстия. Для крепления используется клепка или винтово-гаечное соединение.

Шариковый запор лучше изготовить из пластмассы или металла. При наличии соответствующих навыков можно изготовить шариковый эбонитовый клапан.

Длина штока и выходного патрубка подбирается в зависимости от длины трубы насоса и глубины погружения насоса в скважину. К штоку через шарнир крепится ручка. Для этого на коротком плече штанги необходимо вставить болт через заранее просверленное отверстие.

Штанговый рычаг имеет на конце резьбу для крепления ручки насоса. С обратной стороны она крепится гайкой и стопорной шпилькой. Далее необходимо укрепить пружину на коротком конце ручки и на корпусе насоса. Это делается при помощи винта. Пружина будет обеспечивать подъем ручки, то есть возвращение ее в исходную позицию.

Вводная труба может быть сделана из такого материала, как:

жесткая резина;
металл;
пластмасса.

Резиновый шланг обязательно армируется пружиной из нержавеющей стали. После изготовления и до его установки самодельный насос требуется проверить на воду. То есть необходимо временно закрепить его на монтажном столе или верстаке, опустить вводной шланг в емкость с водой и проверить качество работы соединений и узлов.

Виды насосов

Отличия в конструкции различных типов моделей данной категории являются причиной значительной разницы в эксплуатационных возможностях.

Крыльчатые насосы

Крыльчатый ручной насос для колодца – это агрегат, работающий по принципу самовсасывания. Устройство таких моделей включает в себя следующие элементы:

всасывающий узел,
вал,
рычаг для приложения усилий,
крыло,
клапаны.

От повреждений механизм насоса защищается корпусом.

Крыльчатый насос РК-2

Работают такие устройства довольно просто: при нажатии на рычаг крыло начинает вращаться и приводит в рабочее состояние всасывающий узел.

Насосы этого типа используются для перекачивания воды без примесей нерастворимых твердых частиц, масел, нефтепродуктов и химически активных веществ.

Штанговые модели насосов

Преимуществом изделий этого типа является возможность подъема воды с глубины до 30 метров. Они похожи на поршневые насосы, но отличаются от них формой поршня – его окончание у штанговых моделей вытянуто. Это позволяет использовать модели в вертикальных прямых шахтах, но снижает износостойкость агрегатов – появляется вероятность обрыва этого вытянутого окончания, называемого также штангой. Качества и характеристики моделей во многом зависят от материала, из которого изготавливаются узлы конструкции. При приобретении следует учитывать, что техника этого типа достаточно громоздка и не может использоваться на поверхностях с уклоном.

Конструкция данных механизмов почти такая же, как и у поршневых модификаций. Отличие заключается в наличии удлиненного цилиндра и штанги (сочлененных при помощи шарнира штоков). Используются насосы данного типа в прямых вертикальных шахтах. Возможность подъема насосом жидкости с большой глубины обусловлена большой длиной цилиндра, которая позволяет создавать в камере мощное разрежение. Вакуум способствует интенсивному всасыванию воды.

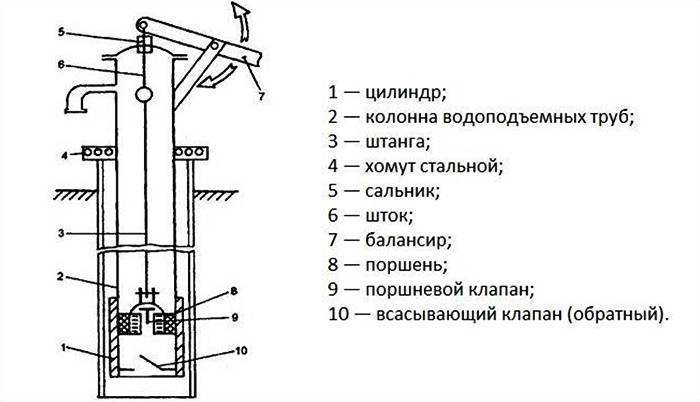

Схема устройства штангового насоса

К недостаткам можно отнести их большие габаритные размеры и риск обрыва штанг в процессе работы. Кроме того, как было сказано выше, существуют ограничения по рельефу — не рекомендуется устанавливать штанговые ручные насосы для откачки воды на склонах.

Поршневые ручные насосы

Особенность поршневого насоса – создание при работе на выходе определенного давления. Конструкция представляет собой поршень, перемещающийся внутри цилиндра. В некоторых случаях подобная техника может применяться для подачи жидкости в системы насосов, неспособных работать по принципу самовсасывания. Технические характеристики изделий этого типа не позволяют использовать их для артезианских скважин, однако они вполне могут поднимать на поверхность подземные воды из менее глубоко расположенных слоев.

Принцип действия поршневого насоса для воды

Последовательность работы агрегатов данного типа:

При опускании рычага поршень двигается вверх, в камере создается разрежение.
За счет образования вакуума вода поднимается через открывающийся дисковый клапан.
При движении рычага снизу вверх поршень перемещается вниз. В этот момент закрывается донный клапан, не позволяющий воде двигаться в обратном направлении, жидкость перемещается в часть цилиндра, располагающуюся над поршнем.
При повторном опускании рычага порция жидкости сливается через патрубок.

Мембранные насосы

Мембранные ручные скважинные насосы для воды имеют оригинальную конструкцию – клапаны в них выполнены в виде перекатывающихся шаров. В процессе работы происходит их самоочищение, поэтому мембранные агрегаты можно использовать для подъема и транспортировки воды с примесями. В этом случае нерастворимые включения не будут вызывать заклинивания техники. Если в воде источника есть песок или ил, можно установить мембранный ручной водяной насос своими руками.

Ручной мембранный (диафрагменный) насос

Шиберные насосы

Могут перекачивать как воду, так и смазывающие жидкости, такие как масло. Часто применяются для перекачки жидкости из небольших емкостей.

Шиберный насос

Обзор существующих вариантов

Опираясь на достоинства и недостатки всех типов моделей ручных насосов, можно выбрать готовое оборудование в магазине или сделать подобную конструкцию своими руками.

Готовые модели

Среди готовых вариантов популярны несколько моделей.

Скважинный ручной насос НР-3М. Сделана такая модель из ударопрочных полимеров, также в нем присутствуют детали из резины и загрунтованной стали. За полный цикл устройство производит 1500 мл жидкости. Глубина скважины для такого насоса может быть от двух до пяти метров (в последнем случае необходимо установить на нижнем конце обратный клапан). Масса прибора – 4600 грамм, а его стоимость – всего 2500 рублей.
Насосная конструкция РН-01 НЖ. Его корпус сделан из нержавейки, другие детали из латуни, а также грунтованной и окрашенной стали. Глубина скважины может быть от 6 до 9 метров. Производительность за цикл равна 1000 мл. Прибор весит 8 кг и стоит 6500 рублей.
Особая разновидность – чугунный насос типа BSD. Он имеет открытую конструкцию излива, сделанную в виде желоба. Допустимая глубина скважины – от 6 до 9 метров. За один цикл насос прогоняет 500 мл воды. Его масса равна 7 кг, а стоимость – 3200 рублей.

Кустарное изготовление: способы

Существует ряд кустарных техник, которые позволят вам изготовить самодельный ручной насос. Чтобы любой из способов можно было осуществить грамотно, рекомендуется заранее составлять чертежи для будущей конструкции. Выделяют несколько методов кустарного производства.

Первый вариант

Изделие для прокачки скважины изготавливается из обсадной трубы и используется в качестве запасного варианта при отключении электричества. Чтобы нарезать металлические детали, следует использовать болгарку, также понадобится дрель, чтобы просверлить отверстия под крепежи. Металлическая деталь для каркаса должна иметь цилиндрическую форму, например, подойдет часть осадочной трубы.

Данный тип работ может выполняться только теми, кто имеет опыт в проведении сварочных работ.

Конструкция, помимо осадочной трубы, должна быть оснащена следующими элементами:

нижняя крышка;
два обратных клапана на патрубках;
прокладка-уплотнитель из резины;
поршень, закрепленный на штоке;
крышка круглой формы (для цилиндра);
рычаг из металла, сопряженный с крышкой;
соединительные шпильки из металла.

Второй вариант

Возможно создание насоса с применением использованного огнетушителя в качестве насосной емкости. Такой прибор будет незаменим для очистки скважины от грязной воды и может устанавливаться на довольно большую глубину – до 15 метров.

Чтобы изготовить устройство, также необходимо использовать сварочный аппарат и инструмент для резки металла. Используя огнетушитель в качестве корпуса и другие запчасти, необходимо соорудить конструкцию со всеми элементами:

специальной станиной, чтобы устанавливать насос в грунт;
патрубком (наверху корпуса);

сгоном на излив для подачи воды;
сгоном на забор воды;
ручкой, с помощью которой перетаскивают конструкцию;
специальным уплотнителем, расположенным между корпусом и станиной;
штоком, на который крепится корпус.

Паровая разновидность

Если вы решили выбрать хорошую швабру, которая бы прослужила не один год, то вам подойдет паровая швабра. Данный вид устройства для дома только набирает популярность в последнее время. Функция горячего пара прекрасно отмывает и дезинфицирует поверхности. Новые технологии предусматривают даже то, что вам не потребуются ведро и время на отжим насадки. Стоимость достаточно высока- 2500 рублей.

Универсальный инструмент может чистить не только полы, но еще мебель и ковры. Чтобы правильно воспользоваться агрегатом, необходимо прочитать инструкцию.

Плюсы:

универсальность;
дезинфекция;
не нужно отжимать и полоскать;
безвредна для здоровья;
не требует моющих средств.

Недостатки:

высокая цена;
во время обработки нужно изолировать детей и питомцев.

Название	Фото	Описание	Средняя цена
Ручной насос «Дачный»		Модель встречается как на загородных, так на дачах. Среди особенностей оборудования выделяют корпус из нержавеющей стали и возможность забора жидкости с глубины до 8 метров. Конструкция модели предусматривает опорную платформу, диаметр отверстий для крепежа – 10 мм, что обеспечивает надежную фиксацию агрегата. Средний срок службы составляет 3 года	5900 руб.
Насос для скважин «НР-3М»		Главным преимуществом модели считают ценовую доступность. Конструкция включает прочный цилиндр и поршень, также производителем предусмотрены клапаны и различные уплотнения для организации надежной работы техники. Максимальная производительность насоса за цикл – 1,5 литра, агрегат поднимает воду с глубины до 2 метров. Дополнительно выделяют компактные размеры насоса и небольшой вес, что делает модель довольно востребованной.	2500 руб.
Насос для скважин «РН-01 НЖ»		Ручная модель с корпусом из нержавеющей стали. Поверхность ручки и держателя защищена от коррозии, что продлевает срок службы оборудования. Обратный клапан выполнен из латуни, способной выдерживать большие нагрузки. Максимальная глубина для подъема воды – 5-6 метров, при необходимости параметр с помощью обратного клапана для ручной колонки можно увеличить до 9 метров. Производительность – литр за цикл Комплектом дополнительно предусмотрено запасное кольцо для быстрого ремонта агрегата.	6500 руб
Насос скважинный ручной типа «BSD		Ручная модель с корпусом из прочного чугуна. Среди особенностей выделяют открытый излив, форма которого напоминает желоб. Агрегат забирает воду с глубины до 6 метров, при необходимости показатель можно увеличить до 9 метров путем установки обратного клапана для ручной колонки. За цикл агрегат поднимает до 0,5 литров воды, поэтому используется в основном на дачах или небольших загородных участках. Производителем дополнительно предусмотрена установочная платформа с боковым окном для подвода всасывающей трубки.	3200 руб
Насос ручной типа «BSB-75»		Чугунный агрегат с поршнем, конструкция которого предусматривает все необходимое для комфортного размещения оборудования на удобной высоте. Максимальный уровень забора воды – 6 метров, но при необходимости с помощью обратного клапана показатель увеличивается до 9 метров. За цикл техника поднимает до 0,8 литров воды, у модели компактные размеры и небольшой вес.	6800 руб.
Ручной штанговый насос «НР-4-16»		Ручной насос для скважин, позволяющий поднимать воду с глубины до 16 метров. Минимальный диаметр обсадной трубы – 100 мм. В комплект входят по 8 штук двухметровых соединительных труб и штанг для наращивания глубины погружения. Производительность насоса – 1 литр за рабочий цикл. Общие габариты – 17560 × 230 × 1430 мм. Масса в сборе – 127 кг. Крепление – к оголовку скважины диаметром 150 или 160 мм, с фиксацией на болты.	27600 руб
