Экраны на батареи отопления

Лучшие способы красиво скрыть радиаторы

Существует несколько способов спрятать батареи, в данном разделе рассмотрим самые популярные и эффективные.

Навесной экран

Является на сегодняшний день самым практичным и востребованным методом, чаще всего такая конструкция создается из металла и имеет свои плюсы:

• простой монтаж;
• тепловой обмен остается прежним;
• может изготавливаться с закругленными углами, что снижает риски травмирования.

Экраны из стекла

Экран, выполненный из стекла, станет интересным и стильным решением, особенно для тех, кто выбирает минимализм или современный стиль в дизайне интерьера. На стекло может быть нанесена фотопечать или различные узоры, но такой способ не является бюджетным вариантом. Монтаж производится на винтовой держатель, но в стене придется сверлить отверстия. Однако радиатор отопления будет стильно защищен. Такой вариант впишется в любой интерьер.

Экраны-короба

Экраны-короба – это отличный вариант для декорирования радиаторов.

• Помогут полностью спрятать батарею.
• Короб может стать предметом интерьера.
• Эраны легко монтировать, за ними просто ухаживать.
• Защищают от получения ожогов или иных травм.

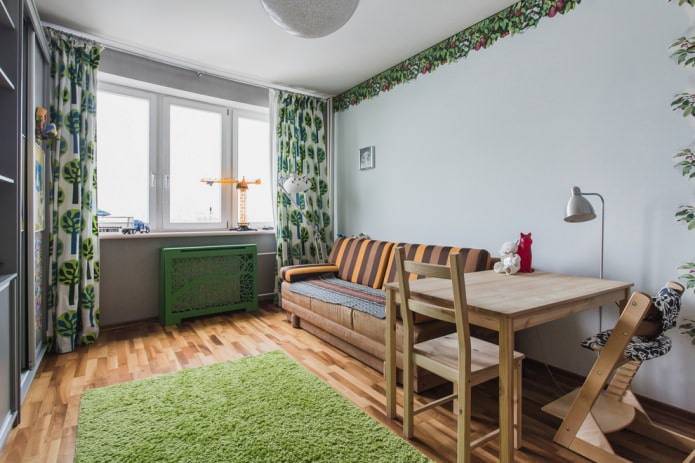

На фото оригинальный деревянный короб зеленого цвета в интерьере детской.

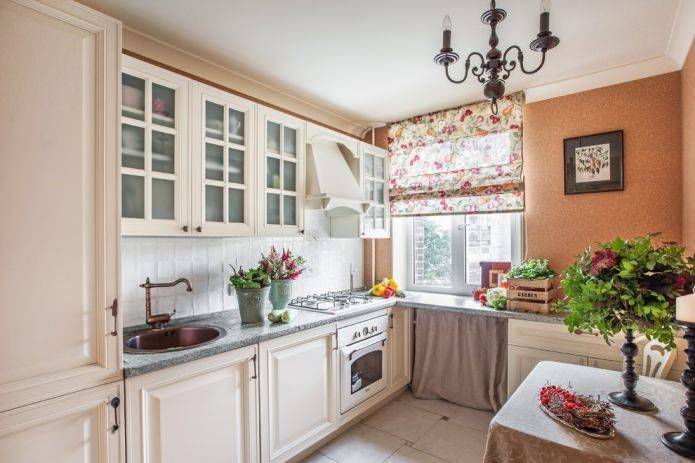

Шторы в пол

Не забываем и о самом популярном способе спрятать батареи – просто завесить их непрозрачными или полупрозрачными шторами. Использовав этот метод со временем вы даже сами забудет, что за занавесками находятся трубы и радиатор. Главное, подобрать шторы, которые будут гармонично выглядеть и не показывать всем свои видом, что за ними что-то есть.

Покраска в цвет стен

Как спрятать батарею отопления на стене, если другие конструкции «запрещены». Способ один, покрасить ее тем же цветом, что и стена.

Каркас из дерева

Дерево создаст уют и тепло в квартире, а маскировка батареи будет изящной и красивой. Этот вариант для тех, кто обустраивает свой дом в эко-стиле, используя натуральные материалы. Такие способы спрятать батареи могут использоваться в качестве подставки для домашнего декора.

На фото обычные деревянные бруски стильно скрывают батарею в кухне.

Встроенная мебель

Еще одним распространенным способом, чем закрыть батарею отопления, считается мебель, выполненная на заказ, или встроенная мебель (полки, шкафы, откидные столики, места для сидения).

Спрятать радиатор с помощью мебели

Расставьте мебель, к примеру, кресло или письменный стол, таким образом, чтобы оно закрывало батарею. Чугунная батарея не привлекательна для многих, но предметы мебели могут ее скрыть.

Заменить на дизайнерскую модель

Для тех, кто не хочет ничего выдумывать, были разработаны уникальные дизайнерские способы спрятать батареи, которые уже изначально обладают красивым внешним видом и их просто не захочется прятать.

Оригинальные идеи

Существует много креативных идей, которые могут превратить батареи в декоративный элемент:

Кованные изделия

Скрыть радиатор с помощью ткани

Роспись и декупаж батарей

На фото с помощью красивой росписи батарея слилась со стеной.

Виды декоративных панелей

Выбор конструкции защитной панели зависит от того, каким образом требуется закрыть радиатор — полностью или частично. Чаще всего решетка устанавливается с фронтальной стороны, однако разработаны модели коробов, закрывающие батарею целиком.

Декоративные экраны подразделяются по конструкции на следующие виды:

• навесные;
• встроенные;
• плоские;
• выпуклые.

Навесные

Навесные металлические экраны не требуют профессионального монтажа. Они могут быть установлены владельцем квартиры самостоятельно, так как просто навешиваются на верхний коллектор отопительного прибора.

Для придания конструкции устойчивости, специально разработана соответствующая форма экрана и предусмотрены крепления (крючки). Такие защитные панели выполняются из металлических листов с декоративной перфорацией различной формы.

Металл характеризуется высокой теплопроводностью, перфорация позволяет значительно улучшить конвекцию, а, следовательно, и теплообмен.

Производители предлагают модели со скругленной или прямоугольной кромкой, которые выполняются с учетом варианта подводки труб к радиатору отопления (двух- или односторонняя). Модификации навесных панелей могут быть как с крышкой, так и без нее. При расположении радиатора непосредственно под подоконником можно использовать модель без крышки. В том случае, если батарея не закрывается подоконником, применяют модификацию с крышкой.

Встроенные

Если для размещения отопительной системы предусмотрены проемы или специальные ниши, применяются встроенные защитные панели из перфорированного листового металла. Монтаж данной конструкции осуществляется при помощи саморезов или специальных силиконовых герметиков. Для выполнения монтажных работ понадобится определенный опыт, поэтому лучше обратиться к профессионалам.

Важно! Форма защитных панелей зависит от габаритов отопительных приборов

Плоские

В том случае, если радиатор не выступает за пределы подоконника или специальной ниши, устанавливают плоский защитный экран. Он может быть навесным или встроенным, конструкцию и форму выбирает владелец помещения по своему вкусу.

Фото 1. Плоский металлический экран для радиатора: конструкция не выходит за пределы подоконника и специальной ниши.

Выпуклые

Если радиатор выступает за пределы ниши, то необходимо установить выпуклый перфорированный экран. Он поможет более качественно закрыть батарею, уменьшая тем самым потерю тепла.

Разновидности экранов на радиатор отопления

Сегодня ограничений по конструкционному материалу для изготовления данного продукта нет. Современные производители предлагают решетки из стекла, пластика, металла, дерева и других материалов. Именно поэтому покупатель может выбрать себе товар, оптимально подходящий под размер своего кошелька и эстетические предпочтения.

• Среди всех существующих декоративных решёток можно выделить следующие виды экранов для чугунных батарей отопления в зависимости от их конструктивных особенностей:
• Навесные решётки, которые оборудованы специальной крышкой – применяются в том случае, когда батареи выступают за подоконник.
• Плоские экраны – зачастую такие изделия используются для батарей, которые установлены в нише.
• Навесные решётки без крышки – подобные конструкции нашли своё применение в декорировании чугунных радиаторов.
• Экраны-короба – необходимость использования этих изделий наиболее эффективна тогда, когда отопительные батареи просматриваются со всех сторон. Такие конструкции принято считать самими сложными и утончёнными среди подобных аналогов, так как зачастую они включают в себя дополнительные элементы в виде плинтусов или же ножек.

Плоские экраны для радиаторов отопления принято использовать для скрытия батарей, расположенных в нишах. Но часто такой вариант используется дизайнерами для придания интерьеру эксклюзивности и оригинальности. Навесные радиаторы применяют для преображения фасадов самых распространенных в наше время чугунных радиаторов.

Правда используют его в том случае, если радиатор расположен в нише, и сверху закрыт подоконником или стеной. При этом нужно позаботиться о том, чтобы плоскость радиатора была параллельной плоскости стены.

Металлические экраны для батарей отопления навесного типа с крышкой используется в тех же случаях, что и предыдущий тип. Правда, здесь закрывается и верх радиатора, так что не обязательно, чтобы батарея находилась в нише.

Удобно это, если радиатор выступает из подоконника или же находится возле стены. Экраны в виде короба специалисты рекомендуют использовать в том случае, если нужно полностью скрыть батарею от посторонних глаз. Как правило, удобнее всего производить такое декорирование, если батарея подходит к стене, и человек имеет свободный доступ ко всем ее сторонам.

Стоит отметить, что защитный экран на батарею отопления будет ограничивать эффективность ее работы. То есть комната нагреваться будет не так эффективно, как без него, а поэтому лучше предусмотреть установку такого элемента еще на стадии ремонтных работ и выбора отопительных элементов.

Профессионалы говорят о том, что, если радиатор будет устанавливаться в нишу или закрываться экраном, нужно брать батарею с запасом мощности в размере около 10%. В таком случае даже холодной зимой в помещении с экранами будет тепло.

Одно из самых простых решений – плоский навесной экран, укрепленный на кронштейнах – стойках. Он закроет батарею только с лицевой стороны, оставив открытыми обе боковых стороны, верх и низ. Уместна такая конструкция при расположении батареи в нише.

Навесные конструкции, которые могут быть без верхней крышки (при расположении батарей под подоконником), или иметь верхнюю горизонтальную полку, когда радиаторы расположены на ровном участке стены.

Стационарные экраны-короба, закрывающие и сами радиаторы, и подходящие к ним трубы. Короба – тумбочки, которые устанавливаются на полу, подобно другим предметам мебели, полностью скрывая батареи отопления.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Виды решеток и экранов

По конструктивным особенностям экраны на радиаторы отопления можно разделить на несколько видов:

• плоские экраны, которые применяются чаще всего для ограждения радиаторов, установленных в нишах;
• навесные экраны, не имеющие крышки, позволяют закрыть чугунные радиаторы, расположенные под подоконником;
• навесные экраны, выполненные с крышкой, применяют в том случае, если чугунные радиаторы выступают из-под подоконника;
• экраны, выполненные в виде приставного короба, используют при наличии желания полного сокрытия места установки отопительного оборудования.

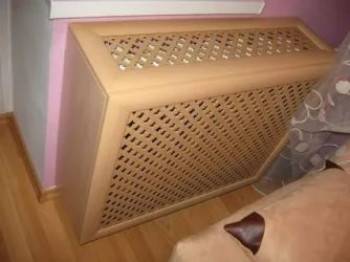

Деревянный приставной короб для ограждения батареи — отличный вариант, который обеспечивает доступ к радиатору в случае надобности

По материалу изготовления ограждения для батарей  подразделяют  на следующие типы:

• металлические;
• деревянные;
• пластиковые;
• МДФ-решетки;
• стеклянные.

Чем обособлены металлические экраны?

Данный вид ограждений выполняется в виде тонкого металлического короба, окрашенного в белый цвет. Эти экраны примитивны в дизайне и просты, чем объясняется их низкая стоимость. Тем не менее, свое функциональное предназначение данные изделия выполняют.

Металлический экран устанавливается способом «навешивания» и никаких специальных знаний для установки не требует

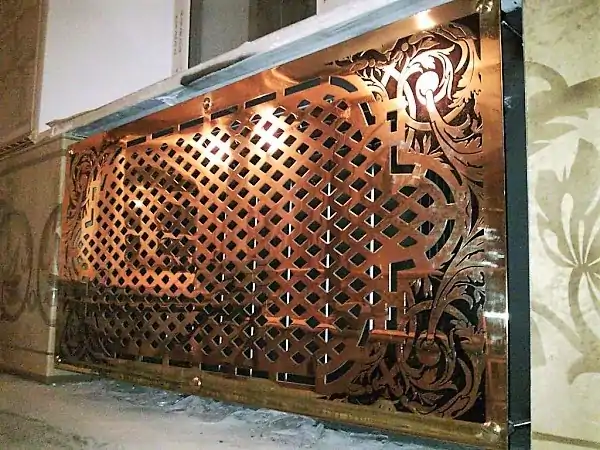

Более дорогие и красивые металлические экраны на радиаторы отопления изготавливаются из нержавеющей стали. С помощью перфорации изделию придают элегантный вид. Витиеватый узор способен украсить комнату или офисное помещение.  Однако не во всякий интерьер удается органично вписать такие защитные декоративные конструкции. Металлические экраны на радиаторы отопления  легко устанавливаются, так как не требуют каких-то специальных знаний. Их просто навешивают на батареи.

Деревянные декоративные экраны

Экраны, выполненные из ценных пород дерева на заказ, идеально сочетаются с другими элементами интерьера, выполненными в той же стилистике. Недостатком деревянных радиаторных решеток  является их подверженность деформациям и пересыханию из-за перепадов температур и колебаниям уровня влажности. Поэтому для минимизации этого минуса для изготовления экранов выбирают качественную древесину, влияющую на конечную стоимость изделия.

Деревянные экраны — это самый дорогостоящий вариант из всех, но он же и самый эстетичный

Ручная работа мастеров-краснодеревщиков также высоко ценится, поэтому деревянные декоративные решетки на радиаторы отопления являются дорогим удовольствием. Однако выдержать строгость классического стиля или изящную простоту стиля кантри без таких элегантных конструкций невозможно. Отлично смотрятся плетеные декоративные решетки, которые хорошо гнутся, поэтому подходят для придания экранам криволинейных форм.

Ограждения плитами из МДФ-панелей

Разработка технологии изготовления МДФ-панелей позволила получать более дешевые ограждения для батарей, чем экраны из натуральной древесины. Из этого качественного материала удается изготовить решетки любой формы и цвета. Особой декоративностью обладают прорезные экраны, которые в зависимости от предпочтений заказчика могут подходить под интерьер или, наоборот, контрастировать с ним. С помощью программируемых станков удается воспроизвести любой эскиз рисунка со стопроцентной точностью. На заказ могут изготовить декоративные экраны для радиаторов отопления из МДФ-плиты по эскизу клиента.

Декоративные экраны из МДФ-плиты являются той золотой серединой между декором и ценой

Классика жанра — ограждение пластиком

Ограждения из пластика считаются наиболее доступными для большего числа потребителей. Однако применять их в жилых помещениях и детских учреждениях нежелательно, так как при нагревании пластиковые изделия выделяют вредные для здоровья вещества. Для офисов и производственных помещений можно подобрать готовые изделия любых цветов и размеров.

Пластиковая решетка должна подбираться грамотно и из качественного материала, чтобы пластик не плавился

Эксклюзивные стеклянные экраны

Ограждения отопительных батарей из закаленного или витражного стекла используются в изысканных интерьерах. После нанесения на стеклянную поверхность любого рисунка обычная защитная конструкция превращается в эксклюзивный элемент интерьера, который требует к себе бережного отношения из-за своей хрупкости.

Стеклянный экраны для радиаторов отопления должны быть только из закаленного стекла

Размеры, форма, материал изготовления радиаторной решетки

Размерность, форма и материал изготовления решетки у каждого автомобильного производителя свой. Многие используют пластик, некоторые используют металл для создания решетки, встречаются и комбинированные решетки – из пластика и металла. Размеры же во многом зависят от габаритов передней части и компоновки всех ее элементов. Часто производители радиаторную решетку или некоторые из ее частей покрывают хромом, маскируя пластиковый материал решетки под металл.

К примеру, на Ford Focus последнего поколения радиаторная решетка очень маленькая и выполняет она практически только декоративную функцию, поскольку для охлаждения радиатора используются объемные воздухозаборники, установленные на переднем бампере.

Радиаторная решетка Форд Фокуса

А вот на внедорожнике Toyota Land Cruiser 200 последнего поколения радиаторная решетка очень объемная и выполняет она и защитную, и декоративную, и аэродинамическую функцию, поскольку на бампере у нее воздухозаборников не имеется.

Объемная радиаторная решетка Toyota Land Cruiser 200

Многие производители в погоне за эстетичным видом передней части забывают о прямом назначении радиаторной решетки – защите радиатора. Они делают решетку с очень крупными ячейками или со значительным расстоянием между полосами решетки. Такая решетка не всегда может «уловить» летящий камень. Многие автолюбители решают такую проблему либо заменой решетки, либо установкой мелкой сетки с внутренней части заводской решетки.

Следует отметить, что помимо улучшенного вида и защиты радиатора, тюнинговые радиаторные решетки могут нести еще и другие полезные функции. К примеру, встречаются решетки, в которые интегрированы дополнительные фонари. Эти фонари подключаются к проводке, идущей к головным фарам.

Некоторые умельцы создают эксклюзивные радиаторные решетки, используя в качестве основы заводскую решетку. Обычно внешний контур заводской решетки остается, что облегчает в дальнейшем установку ее на место, внутренняя же часть вырезается. На место вырезанной части монтируется решетка с особым узором, возможна установка также дополнительных фонарей. Далее готовая решетка окрашивается или покрывается хромом, и затем уже устанавливается на место.

Возможность демонтажа решетки радиатора дает возможность заменить ее при повреждении. Но многие такую возможность используют для придания автомобилю индивидуальности, поскольку сейчас продается очень много видов решеток, которые внешне очень отличаются от заводских.

Также можно изменить внешность передней части автомобиля не только заменой решетки, а и приобретением накладок на нее. Причем накладки на решетку могут быть не только декоративными, а еще и выполнять определенную функцию. Сейчас практически для всех автомобилей продаются зимние накладки на радиаторную решетку. Такая накладка полностью закрывает решетку, перекрывая поток воздуха через нее. В зимнее время это способствует более быстрому прогреву силовой установки и соблюдению температурного режима.

Накладка на решетку радиатора

Как сделать экран на батарею

Вполне понятно желание многих домовладельцев облагородить или скрыть инженерные коммуникации, пронизывающие все помещения наших жилищ. Особенно это касается системы обогрева, ее отопительные приборы расположены во всех комнатах. Хорошо, если нагреватели нового образца и имеют более-менее приличный вид, а когда стоят старые чугунные «гармошки» или стальные пластинчатые монстры, то ни о какой эстетике и речи не идет. Поэтому в данном материале рассмотрим вопрос, как изготовить и установить экран на батарею своими руками, чтобы удачно ее облицевать и одновременно внести небольшую изюминку в интерьер помещения.

Немного о теплоотдаче радиаторов

Нередки случаи, когда и новые алюминиевые или биметаллические радиаторы выбиваются из интерьера, нарушая его гармонию. Вопрос отделки достаточно актуален и требует особого подхода, поскольку, устанавливая декоративный кожух на батарею отопления, обеспечивается ее приятный внешний вид, но нарушается процесс теплоотдачи от прибора в комнату. Почему так происходит и можно ли этого избежать, попытаемся разобраться до того, как приступить к изготовлению экрана.

Тепловая энергия, выделяемая в помещение отопительным радиатором, имеет 2 составляющие: лучистую и конвективную. Первая характеризуется прямым инфракрасным излучением, поступающим в комнату от горячих поверхностей батареи. При невысокой температуре теплоносителя (до 50 ºС) доля лучистой энергии невелика, но при 60 ºС и выше она существенно возрастает. Когда ставится декоративный короб для батареи, то неизбежно перекрывается путь потоку этого излучения, а значит, часть тепловой энергии в дом не попадает.

Хорошая статья в тему про сравнение теплоотдачи радиаторов.

Исключением являются водяные обогреватели конвекторного типа, их лицевые поверхности не бывают горячими и лучистая составляющая практически отсутствует. Но подобные нагреватели встречаются нечасто.

Конвективная составляющая – это передача тепловой энергии воздушной среде. На нее панели для батарей также оказывают влияние, так как создают препятствие на пути у воздуха, проходящего через ребра и другие элементы отопительного прибора. А в случае когда конструкция экрана неудачна, часть горячего воздуха просто скапливается внутри короба, не имея возможности выйти наружу.

Краткий вывод таков: устанавливая декоративные экраны для батарей отопления, мы нарушаем процесс теплообмена и часть энергии возвращается в тепловую сеть по обратному трубопроводу. Это не так страшно в частном доме, где система расположена по всему дому и эта теплота никуда из него не уйдет, а просто будет отдана в другом помещении. А вот в случае с квартирой мы просто отдаем оплаченное нами тепло соседям по стояку, это надо понимать.

В зависимости от того, как выполнен декор батарей, потери составляют от 3 до 7%. Полностью их избежать нельзя, а вот уменьшить с помощью удачной конструкции экрана вполне возможно.

Рекомендации по изготовлению

Первым делом рекомендуется на внутреннюю поверхность стены, находящуюся за батареей, наклеить специальный отражающий экран из фольги, такие имеются в продаже в любом магазине стройматериалов и стоят недорого. Это позволит увеличить нашу лучистую составляющую, что в стандартных условиях уходит на нагрев наружной стены. Далее, разберем изготовление своими руками короба из панелей МДФ на деревянном каркасе.

Схема укладки отражающего экрана из фольги за радиатором

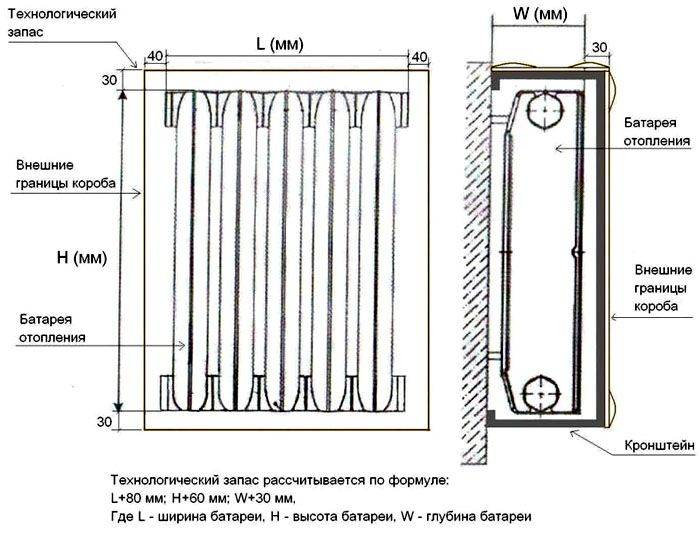

Вначале необходимо четко обмерить закрываемую площадь и глубину выступа радиатора. После по этим размерам изготавливаем простой деревянный каркас и тщательно обрабатываем его, как изображено на рисунке.

Подготовка каркаса

Следующий этап – самый трудоемкий. Нам нужна передняя решетка для радиатора из МДФ множеством отверстий для воздуха. Чем их будет больше, тем лучше, за вами – придание вырезам красивой формы. Тут придется изрядно потрудиться электрическим лобзиком и прочим инструментом, чтобы вырезать узор. Его рисунок и расположение зависит только от вашей фантазии и готовности затратить свое время. Рекомендация одна: не делать глухой верхнюю часть лицевой панели, чтобы нагретый воздух не стоял под крышкой короба.

Задачи и материалы

Чаще всего решетки на радиаторы отопления устанавливают для декорирования — далеко не все отопительные приборы выглядят привлекательно, а решетки делают, порой, очень красивые. Вторая задача, которую часто выполняют экраны на батареи, — прикрыть острые и жесткие грани. Это актуально, в семьях с детьми, особенно если установлены чугунные радиаторы старого образца, типа «гармошка». Форма у них тавмоопасная, да и вид непривлекательный, к месту они будут разве что в помещениях в стиле лофт.

Делают решетки на радиаторы отопления из разных материалов:

• Металлические экраны на батареи выпускаются массово. Делают их из тонкой листовой стали, которую затем покрывают краской. По большей части стоят они немного, но и вид у них средненький. Длительность эксплуатации зависит от качества окраски. Предпочтительнее -порошковые эмали. Они дольше держатся, сохраняя привлекательность на протяжении десятилетий. С точки зрения влияния на отопления, металлические экраны на радиаторы — оптимальный выбор. Металл нагревается быстро, а потом сам начинает излучать тепло. Так что вариант недорогой (обычно) и не сильно влияющий на температуру в помещении (при наличии перфорации).

  Самая распространенная форма, а рисунок может быть любым

• Кованные решетки очень красивы. Но ковка слишком ажурна, потому требуется какой-то фон, и часто его делают контрастным, чтобы ярче выделить кованные элементы. Для обеспечения нормальной циркуляции воздуха имеет смысл «фон» сделать из металлического перфорированного листа.

  Ковка очень красива

• Деревянные решетки и экраны. Древесина всегда была и остается материалом премиум класса. Высокая пластичность материала позволяет делать их в разных стилях и формах. И хоть и из дерева есть недорогие изделия, смотрятся они очень неплохо. Но, как говорилось выше, работать закрытый со всех сторон древесиной радиатор, передает в помещение мало тепла.

  Дерево всегда смотрится солидно

• МДФ и ХДФ. Для изготовления используют ламинированные листовые материалы. Стазу стоит сказать, что при производстве МДФ и ХДФ не используются связующие вещества. Размягченные древесные волокна прессуются, в процессе выделяется лигнин — натуральное связующее, содержащееся в древесине. Лигнин и склеивает волокна. Так что оба эти материала абсолютно безопасны. Если изделия из МДФ мы более-менее хорошо знаем, то ХДФ для многих незнакомый материал. Отличается он от МДФ только условиями прессовки. Его формуют под более высоким давлением, в результате получается он совсем тонким (3-4 мм), но более плотным и однородным. ХДФ хорошо держит форму, потому ажурные решетки на радиаторы отопления часто делают именно из ХДФ. С точки зрения влияния на отопление они чуть лучше древесины — слой более тонкий, перфорации обычно больше.

  Ажурные декоративные решетки на батареи делают обычно из МДФ и ХДФ

• Пластиковые. Изделия из пластика чаще всего используются в ванных и туалетах. Этот материал наиболее гигиеничен, его можно мыть неограниченное количество раз. Для изготовления используется термостойкий пластик, которому нагрев до 60-80°C нестрашен. Если планки решетки установлены под наклоном, как на фото, работать отопление будет эффективно. Через щели воздух поступает беспрепятственно. Все зависит от того, как сделают крышку.

  Пластик хорошо моется, долговечен и неприхотлив

• Стеклянные экраны на радиаторы появились несколько лет назад. Они неидеальны с точки зрения отопления, но имеют привлекательный вид. Делают их из особого закаленного стекла, матируют или наносят рисунок.

  Экран для радиаторов из стекла

Используют при изготовлении декоративных решеток на радиаторы и более экзотические материалы. Например, бамбук и ротанг. Такие изделия более требовательны к интерьерам и встречаются нечасто.

Экран из ротанга на деревянной рамке

Есть еще комбинированные решетки. Чаще всего имеется деревянная рама, на которую натягивается какая-то декоративная сетка. Бамбуковые и ротанговые плетенки чаще всего на такую раму и крепятся. На деревянный каркас обычно монтируются и панели из МДФ и ХДФ.
