Как самостоятельно отремонтировать утюг

Утюг включается, но не греет

Если утюг включается (горит индикатор), но не нагревается, значит, ток на прибор подаётся. Причиной поломки может быть сгоревший ТЭН или терморегулятор. Чтобы определить неисправность, нужно исследовать оба элемента.

Проверяем исправность ТЭНа

Как правило, к выводам нагревательного элемента подключаются индикаторы нагрева. Поэтому если лампочка продолжает гореть, а подошва остаётся холодной, причиной неисправности может быть перегоревший ТЭН. Элемент обычно наглухо вмонтирован в подошву и не подлежит замене.

Для проверки нагревателя необходимо проверить его контакты мультиметром. Если сопротивление будет отсутствовать, можно сделать вывод о неисправность детали.

Проверяем исправность терморегулятора

Если утюг не нагревается, а лампочка горит, проблема может крыться в неисправном терморегуляторе. Чтобы добраться до этого узла, прибор необходимо разобрать полностью.

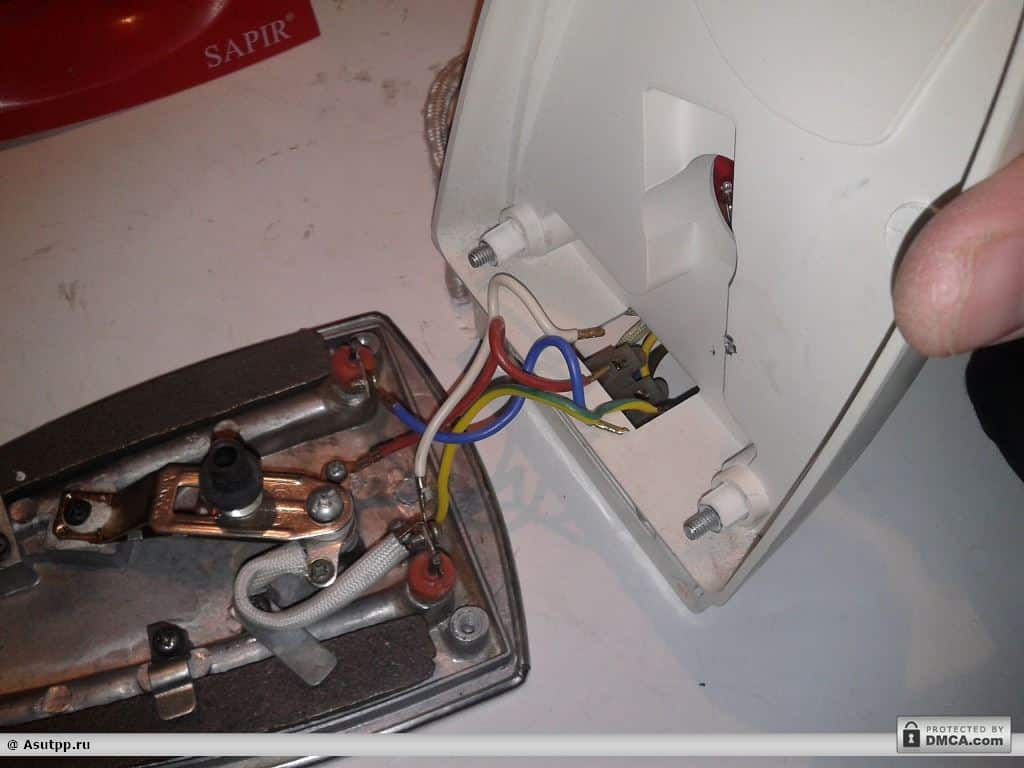

Сняв корпус, необходимо визуально оценить состояние контактов и соединений на предмет обрывов и окисления. Если видны внешние повреждения, необходимо их зачистить мелкозернистой наждачной бумагой. Если нет – определить работоспособность детали, замерив сопротивление, или проверив напряжение отвёрткой с индикатором, последовательно прижимая её к контактам

Как правило, в моделях известных производителей термопредохранитель встраивается в разрыв контактов ТЭНа с одной стороны, а терморегулятор – в разрыв с другой. Например, если не включается утюг Philips, может быть неисправен один из перечисленных элементов. Сопротивление между контактами ТЭНа при этом будет отсутствовать. Соответственно, для обнаружения истинной причины неисправности необходимо прозвонить каждый участок, начав с предохранителя (вероятность, обнаружить сгоревший терморегулятор при исправном защитном элементе крайне низка).

Проверка предохранителя

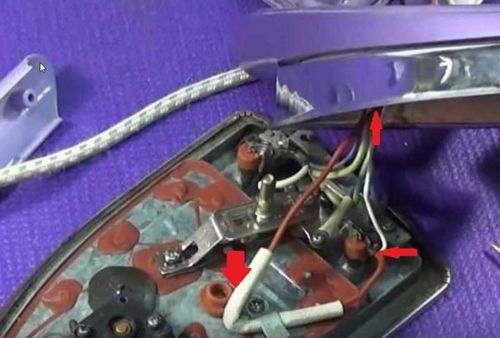

Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.

Ремонт утюга: предохранитель и его прозвонка

Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.

Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.

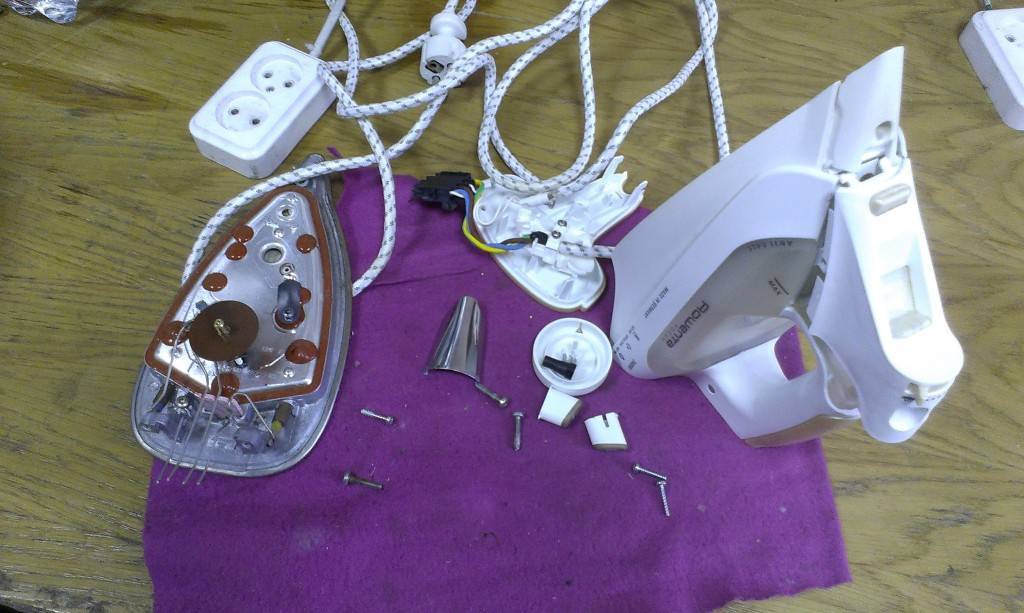

Разборка утюга Vitek 1203 — На все руки мастер! — Полезное и Интересное

Зачастую многие думают, что ремонт бытовой техники – не слишком сложная работа и относить свои сломавшиеся электроприборы мастерам совершенно не стоит. Мы не станем поддерживать ни это мнение, ни обратное, а просто немного поможем тем, кто желает произвести ремонт утюга своими руками.

Фото 1

Итак, перед нами утюг Vitek 1203, разборка которого сводит с ума практически всех, кто с данной процедурой сталкивается впервые. Достаточно обратиться к различным поисковым системам Всемирной Сети с запросом «как разобрать утюг Vitek 1203» — и станет понятно, что его, наверно, легче отремонтировать, чем добраться до тех деталей, которые скрывает симпатичный пластиковый корпус.

Фото 2

Трудности начинаются сразу же, как только поворачиваешь данного «Витька» задней крышкой к себе – дело в том, что шурупы в ней не обычные, они имеют звездообразные шлицы, причём трёхконечные, а не шестиконечные, к которым многие мастера уже привыкли.

Фото 3

На «Фото 3» достаточно хорошо видно описываемое чудо «разработок NASA», которое при первом откручивании обычной отвёртке «откажет» напрочь. Соответственно, необходимо приобретать специальный инструмент, стоимость которого будет выше, чем работа ребят из ближайшего сервисного центра или, тем более, «частника».

Если же интерес к проверке своих способностей не иссякнет при описанных трудностях, то, прикупив необходимый инструмент, можно двинуться дальше.

Фото 4

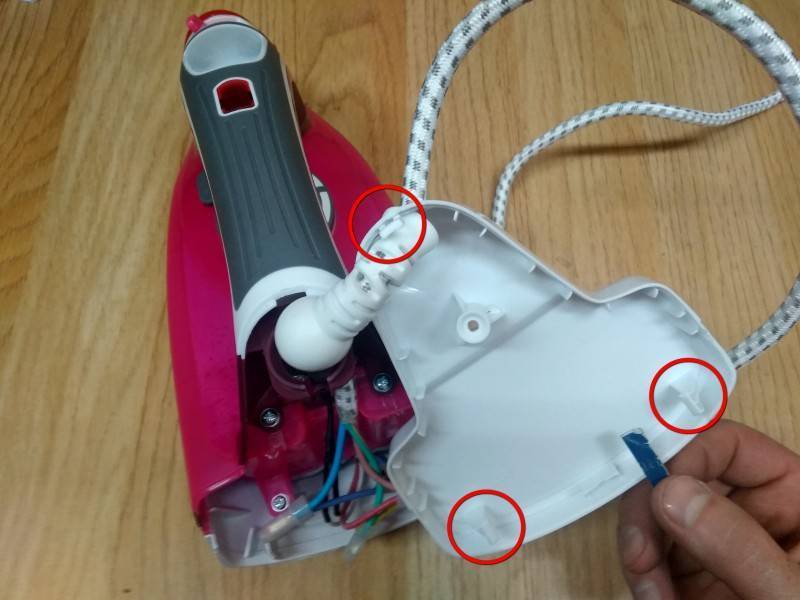

Отвернув заднюю крышку, нужно немного её отодвинуть, после чего, аккуратно вытягивая шнур вилки, вытащить слот, в котором спрятан диод – индикатор включения утюга.

Фото 5

Справившись с данной задачей, «домашний мастер» увидит картину, показанную на «Фото 5», но без изолирующей ленты (поделиться своим опытом мы решили уже при сборке утюга, закончив его ремонт), после чего нужно отвернуть зажим шнура и винты крепления гидро-резервуара —  они обведены кружками.

Фото 6

Затем необходимо снять ручку утюга, для чего принимаемся за демонтаж кнопок распылителя пара: нужно нажать на переднюю часть кнопки (белая стрелка, Фото 6) и, поддев тонкой отвёрткой заднюю часть (красная стрелка, Фото 6), вытащить деталь.

Фото 7

Отвернув винты, скрывавшиеся под кнопками, можно попробовать снять ручку, но не получится ничего  — тут и начинается головоломка…

Фото 8

Можно догадаться, что следующий шуруп под заливной крышкой…,

Фото 9

…, но, открыв её, не следует пытаться отвернуть то, что предстанет перед взглядом «домашнего мастера» — это не крутится, это поршень парораспылителя.

Фото 10

А вот если снять крышечку заливного отверстия…,

Фото 11

…то можно увидеть тот потайной шуруп, который остаётся загадкой для многих мастеров, не сталкивавшихся доселе с разборкой утюга Vitek 1203 – чаще всего попытка починить данного представителя бытовой техники заканчивается именно на этом «самом интересном месте».

Фото 12

Сняв ручку утюга, можно приняться за демонтаж крышки терморегулятора, аккуратно поддев её тонкой отвёрткой с трёх сторон.

Фото 13

Затем следует вытащить удлинитель, соединяющий демонтированную крышечку и сам терморегулятор (красная стрелка, «Фото 13»).

Фото 14

Теперь следует открутить винт (белая стрелка, Фото 14) и вытащить пружинку (красная стрелка, Фото 14), после чего можно приняться за переднюю часть утюга.

Фото 15

Следующими действиями будут: отворачивание шурупа «Б», демонтаж проставки «А» толкателей кнопок парораспылителя и снятие уплотнителя «В» заливного отверстия водяного бачка.

Фото 16

Трубопровод, установленный в специальный паз, необходимо вытащить из него.

Фото 17

Проделав вышеописанное, легче добраться до винтов крепления «носика» утюга, которые предстоит открутить.

Фото 18

Это позволит потом снять весь гидрорезервуар.

Фото 19

Отвинтив переднюю часть утюга, можно откинуть его «носик» в сторону и приподнять пластиковый корпус. Снять его полностью можно, если отсоединить внизу шлангочку, прикреплённую к крышке подошвы утюга.

 Фото 20

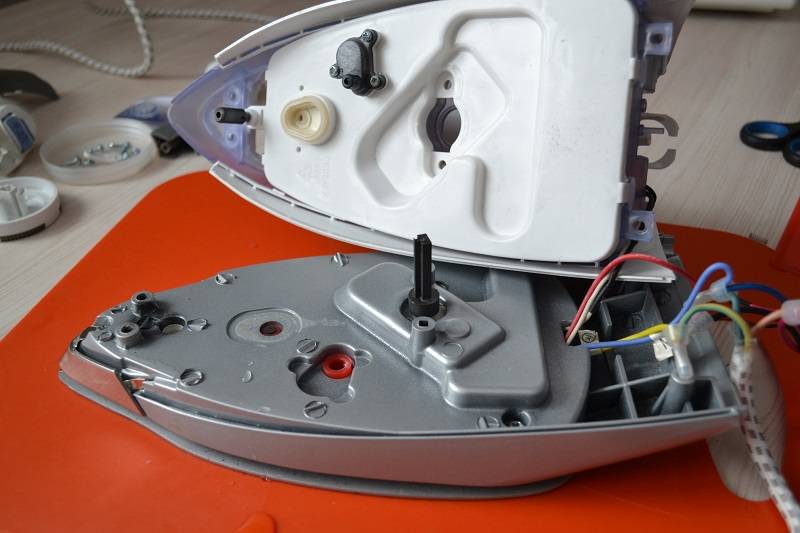

Заключительный шаг разборки: отвинчивание трёх шурупов, которые крепят крышку подошвы.

Фото 21

Фото 22

Конечно, то, что показано на «Фото 21» и «Фото 22» можно встретить редко, но в данном случае было именно так, причём описываемый опыт ещё раз доказал, что незнающий человек не только устанет разбирать утюг Vitek 1203, но и невольно поверит в общепринятое мнение, которое гласит, что «Витёк» — одноразовый прибор.

И действительно, в Тирасполе ремонт утюгов  данной фирмы именитые сервисные центры практически не производят, почём зря. Данные утюги имеют вполне качественные детали, которые выходят из строя не чаще, чем у других производителей. Впрочем, и не реже.

Фото 23

Распространённые поломки утюгов

Предварительный осмотр утюга значительно снижает круг поиска поломок. Необходимо провести осмотр корпуса и убедится в отсутствии трещин или дефектов.

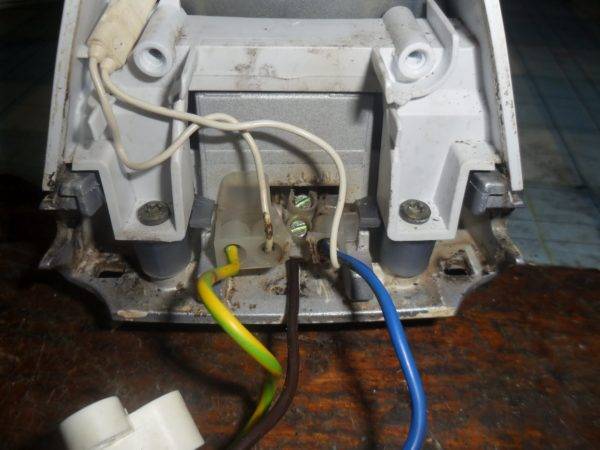

Наиболее распространённым является отсутствие контакта в сетевом шнуре. Обычно это случается из-за частых перегибов и недоброкачественных материалов, используемых при производстве.

Следующей по частоте является поломка регулятора температуры. При этом сигнализирующая лампочка горит.

Предохранитель от перегрева, следующий, на очереди элемент, по частоте выхода из строя. Он принудительно размыкает электрическую цепь. Его поломку определить достаточно просто, утюг при достижении определённого максимума продолжает нагреваться до физического предела.

Завершает список поломок нагревательный элемент. Если утюг находится в рабочем состоянии и при этом все показатели в норме значит причина именно в нём.

Износ сетевого шнура

Истирание обмотки, нарушение изоляции и перекручивания кабеля способно привести к неисправности утюга. При обнаружении повреждения необходимо отсоединить шнур от контактов. Поврежденный участок ремонтируется или отрезается. После этого его подключают назад к прибору.

Если повреждение визуально не видно, то кабель проверяют мультиметром. При отсутствии сопротивления производят его замену.

Сгорел термопредохранитель

Если шнур исправен, но утюг так и не включается, возможно проблема кроется в термопредохранителе. Он включен в цепь и обеспечивает защиту бытового прибора.

При высокой температуре предохранитель перегорает. Он находится возле терморегулятора. Если в результате проверки мультиметр показал нулевое сопротивление, то элемент стоит заменить.

Неисправность нагревательного элемента (ТЭН)

Если индикатор нагрева включен, но утюг не греет, то причиной неисправности может служить перегоревший ТЭН. Чтобы подтвердить это, необходимо прозвонить элемент мультиметром.

Неисправность терморегулятора

При неисправности терморегулятора лампочка горит, а утюг остается холодным. Чтобы проверить его, прибор полностью разбирают. После снятия корпуса контакты и соединения проверяют на окисление и обрыв. Видные повреждения устраняют мелкозернистой наждачкой. Терморегулятор проверяют на сопротивление. При этом нужно будет включать прибор в сеть

Поэтому все работы проводятся очень осторожно

Повреждение системы отпаривания

Засор и повреждение противокапельной системы приводит к некорректной работе утюга. Зачастую причиной этого является использование жесткой воды, после которой в форсунках и трубках образуется накипь. Она препятствует прохождению пара и приводит к образованию протечек.

Система отпаривания

Ремонт утюга своими руками — 5 основных причин поломки

Главная > Статьи > Ремонт утюга своими руками — 5 основных причин поломки

Итак, во время процесса глажки Вы вставили вилку в розетку, но через несколько минут поняли, что утюг не нагревается. Необязательно в этом случае выкидывать технику и идти в магазин за новой, т.к.

порой причина поломки довольно простая и не требует профессиональных навыков по ремонту электроприборов.

Далее мы рассмотрим что делать, если утюг перестал нагреваться, а также как отремонтировать существующие поломки своими руками.

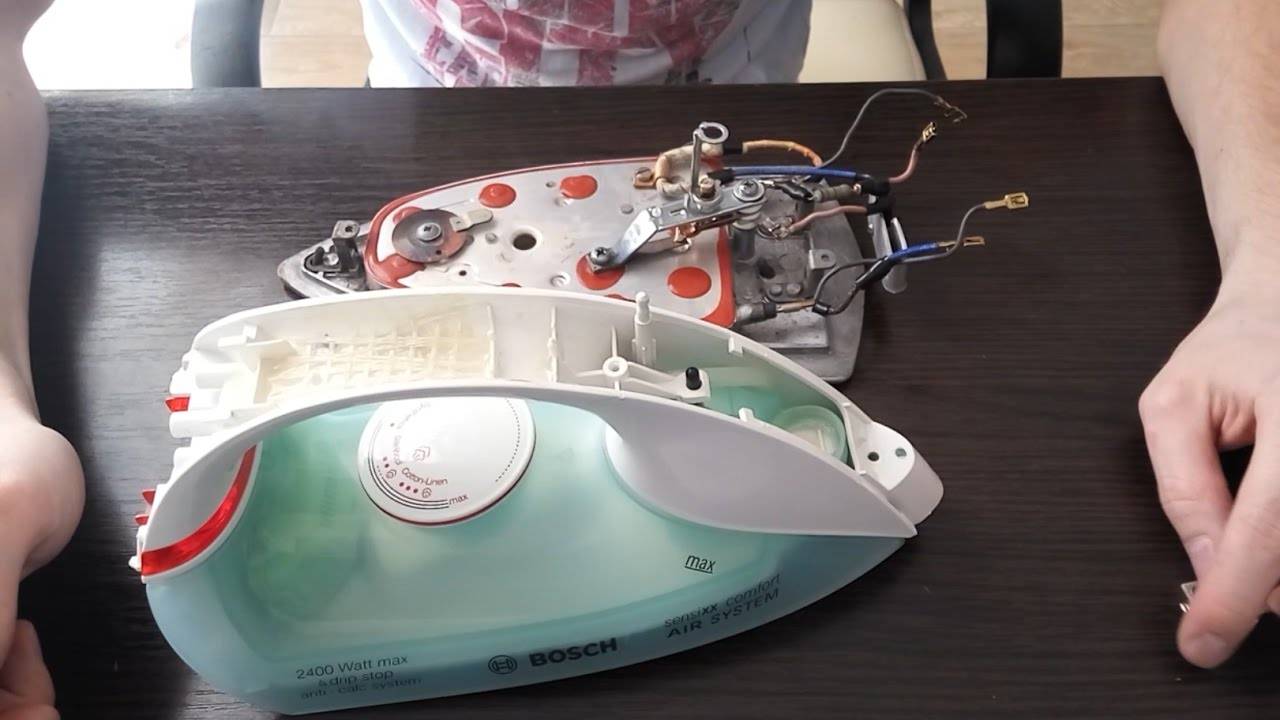

Видео инструкция по разборке корпуса

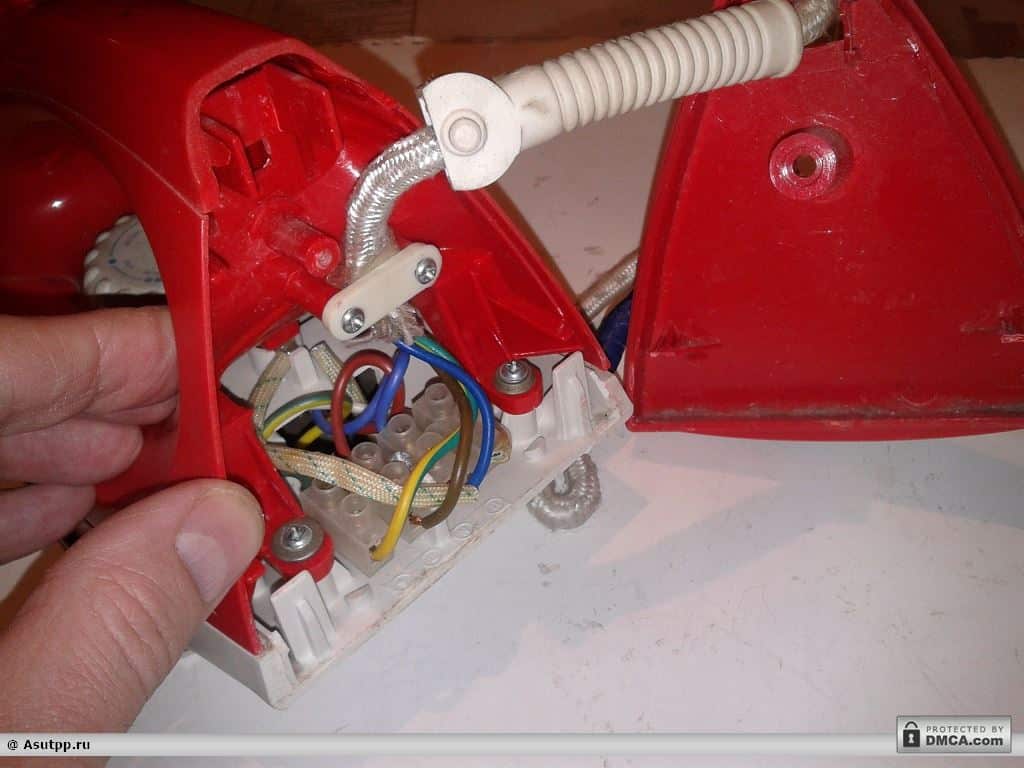

Сетевой шнур

Одной из главных неисправностей утюга является именно сетевой шнур, который Вы, собственно, и вставляете в розетку.

Доберитесь до места соединения контактов с нагревательным элементом и если видимые неисправности отсутствуют, с помощью тестера прозвоните шнур, чтобы определить его работоспособность.

В случае, если сетевой шнур является причиной поломки, можно попробовать укоротить его на 10-15 см (возможно проблемный участок будет удален). Все равно утюг не работает? Заменяем шнур на новый!

Регулятор температуры

Второй на очереди – терморегулятор. Его мы также проверяем с помощью прозвонки, которую крепим к контактной группе.

Когда регулятор температуры будет прокручен в сторону замыкания цепи, электрическая цепь должна функционировать. Лампочка не горит? Зачищаем контакты наждачной бумагой и снова проверяем. Сразу же рекомендуем просмотреть видео инструкцию по ремонту:

Как отремонтировать регулятор температуры

Термопредохранитель

Чаще, чем сетевой шнур, выходит из строя данный элемент схемы. Его основное назначение – разъединить электрическую цепь, если температура ТЭНа превысит номинальное значение.

Используя прозвонку, определяем работоспособность предохранителя. Если причина поломки утюга в нем, заменяем на новый, либо вообще убираем его со схемы. При нормальном функционировании регулятора температуры в предохранителе нет потребности.

Нагревательный элемент (ТЭН)

Ну и последняя из причин, почему не работает утюг, является выход из строя ТЭНа. Если техника включается, лампочка горит, но подошва не нагревается до нужно температуры, скорее всего дело именно в этом.

Как и в предыдущих случаях, с помощью самодельного тестера определяем работоспособность изделия.

В том случае, если ТЭН соединяется с подошвой с помощью наконечников, можно постараться отремонтировать утюг своими руками, зачистив контакты наждачной бумагой. Все равно не нагревается? Отправляем технику на утилизацию, т.к. новая деталь стоит практически полную стоимость прибора!

Система отпаривания

Если же неисправность заключается в том, что не работает отпариватель утюга, то, скорее всего, необходимо прочистить внутренние полости парообразования.

 Для этого рекомендуем Вам использовать раствор из воды и уксуса в соотношении 1 литр к 1 стакану. Устанавливаем подошву в емкость (как это показано на картинке), доводим воду на плите до кипения, выключаем и ждем пока она остынет.

После этого повторяем мероприятие еще 3 раза, чего вполне достаточно для качественно очистки пульверизатора.

Инструкция по ремонту в домашних условиях

Вот и вся инструкция по ремонту утюга своими руками.

Как Вы видите, мероприятие довольно простое и под силу даже электрику-новичку! Напоследок хотелось бы отметить, что если на корпусе мигает красный индикатор, не стоит паниковать, т.к.

это может свидетельствовать об определенном режиме работы либо автоматическом отключении после нагрева. Прочитайте инструкцию, которая идет в комплекте, чтобы понять причину мигания.

Видео инструкция по разборке агрегатаИнструкция по ремонту в домашних условиях

Как отремонтировать регулятор температуры

Неисправности и ремонт

Проблемы в работе, указывающие на поломку:

  1. струя пара слишком слабая или отсутствует вовсе;
  2. не происходит нагрева воды или температура недостаточна;
  3. пар выходит через отверстия, не предназначенные для его вывода;
  4. вместе с паром брызжет вода.

Знание устройства необходимо для выявления причины поломки аппарата. В нем несколько уязвимых мест.

Неисправности помпы

Неисправность помпы – частая причина, при которой наблюдается недостаточная мощность струи. В этом случае нужно полностью разобрать корпус, что может вызвать затруднения, так как в некоторых моделях (например, Филипс) он фиксируется винтами с уникальным рисунком шляпки. Поможет подходящая по размеру плоская отвертка, но в сервисе будут заметны попытки проникновения внутрь прибора.

Разборка и сборка помпы требует осторожности и терпения. Для начала при помощи мультиметра следует проверить вольтаж на внутренних клеммах, что подают напряжение к двигателю, и целостность его обмотки

Если сопротивление зашкаливает, а цепь разомкнута, то можно смело заявлять, что обмотка сгорела

В таком случае следует подобрать провод нужного сечения и перемотать двигатель, либо заказать новую помпу в сервисном центре

Если сопротивление зашкаливает, а цепь разомкнута, то можно смело заявлять, что обмотка сгорела. В таком случае следует подобрать провод нужного сечения и перемотать двигатель, либо заказать новую помпу в сервисном центре.

Нагревательный элемент

Если же отсутствует подача пара вообще или вода не нагревается, то проблема кроется в нагревательном элементе. Это наиболее уязвимая часть, поскольку он подвержен перегоранию. Либо выходит из строя термостат, размыкающий цепь по достижению максимальной температуры. Это происходит вследствие:

  • неправильной эксплуатации;
  • скачков напряжения в сети;
  • низкого качества самого прибора;
  • использования неочищенной воды.

Ремонт перегоревшего ТЭН в домашних условиях крайне нежелателен, поскольку может привести к замыканию и пожару. Здесь ничего не остается, кроме как обратиться в сервис. Все, что можно сделать – проверить, действительно ли он перегорел. Тестер в этом случае будет показывать обрыв сети. В нормальном состоянии он фиксирует сопротивление в 20-60 Ом.

Неисправность электроники отпаривателя

Сбой электроники – еще одна причина, почему не работает или работает неправильно отпариватель для одежды. Из-за недостаточной герметизации, на элементах схемы, дисплеях и кнопках могут оседать пар и накипь. Поскольку электрическая схема управляет рабочими процессами отпаривателя для одежды, это негативно сказывается на функционировании. Ремонт сводится к проверке работоспособности и замене сломанных электронных компонентов.

Механические повреждения

Помимо прочих, бывают механические неисправности, такие как:

  • нарушение герметичности жидкостных бачков;
  • повреждения паровых шлангов;
  • износ прокладок и вспомогательных запчастей;
  • поломка стоек и держателей.

В ситуации, когда в отпаривателе вместо устойчивой паровой струи идет пар с водой, имеет место механическое повреждение жидкостного резервуара. Трещины в емкости приводят к течи, и помимо того, что вместе с паром захватываются струйки жидкости, под устройством еще и натекает лужа.

Если не выдает пар, то помимо нарушений в работе помпы, можно заподозрить, что выходные отверстия в бойлере или на распылителе засорены накипью. Для прочистки используется специальная жидкость, которой промывается ТЭН и резервуар с трубками. Корпус предварительно обесточивается и разбирается.

Падение мощности паровой струи бывает следствием микротрещин в шланге, которые расширяются со временем, приводя к потере КПД. Исправить поможет только полная замена детали, поскольку герметизация подручными средствами даст временный эффект из-за повышенного давления пара.

В заключение важно отметить, в каких случаях стоит ремонтировать самостоятельно. Сейчас практически вся сложная техника имеет гарантийный талон, по которому сломанный прибор подлежит ремонту в сервисе

Если же по какой-то причине такой возможности нет (вышел срок гарантийного обслуживания, утерян талон или чек, либо гарантия вообще не оформлялась), только в этом случае можно попробовать починить своими руками

Если же по какой-то причине такой возможности нет (вышел срок гарантийного обслуживания, утерян талон или чек, либо гарантия вообще не оформлялась), только в этом случае можно попробовать починить своими руками.

https://youtube.com/watch?v=nxiFZAyzmBo

Определение и починка неисправностей

В основном, проблемы с утюгом возникают из-за неисправной проводки, что выявляется при разборе задней крышки. Также из строя могут выйти предохранитель, ТЭН, термозащита или механизм разбрызгивания пара.

Сетевой шнур

В случае если техника перестает работать, то необходимо проверить состояние сетевого шнура. Для этого потребуется мультиметр. Используя этот прибор, необходимо «прозвонить» (прикоснуться) разные части электрошнура, включенного в розетку. Если загорается светодиод, то неисправность кроется в другом месте. Но когда мигает лампочка, то это указывает на проблему со шнуром. Данная неисправность может быть двух типов: нарушена целостность проводов либо последние неплотно прилегают к контактам. Для устранения первой проблемы нужно найти место перегиба и заизолировать.

Если на первых этапах неисправность не выявлена, следует обратиться к ТЭНу, который скрывается под подошвой. Разобрав прибор, нужно проверить уровень сопротивления нагревательного элемента. В норме этот показатель не превышает 250 Ом (точное значение нужно уточнять в паспорте). Если измерительный прибор показывает бесконечность, то это означает, что ТЭН вышел из строя. В подобных случаях рекомендуют покупать новый утюг, так как замена нагревательного элемента производится вместе с подошвой, что сопоставимо со стоимостью устройства.

Терморегулятор

Проблемы с терморегулятором носят разный характер. Перед разбором утюга необходимо прокрутить деталь до упора. В этот момент должен возникнуть щелчок, свидетельствующий о замыкании контактов. Терморегулятор нужно оставить в таком положении и приступить к дальнейшей проверке компонента.

От данной детали в сторону ТЭНа отходят два контакта, которые необходимо «прозвонить». Эту процедуру нужно повторить, предварительно выкрутив терморегулятор до упора в другую сторону. В первом случае мультиметр должен показать наличие напряжения, во втором — отсутствие.

Терморегуляторы выходят из строя из-за закисления либо загрязнения контактов. Провода нужно зачистить наждачной бумагой и повторно провести проверку мультиметром. Во время процедуры нельзя сильно отгибать пластины. В случае если терморегулятор проворачивается с трудом, то деталь нужно несколько раз провернуть в одну и другую сторону (могут потребоваться плоские пассатижи), а затем натереть узел карандашом.

Предохранитель

В 50 % случаев поломка утюга обусловлена перегоранием предохранителя. Данная деталь размещена под корпусом. Разобрав утюг, нужно проверить состояние предохранителя мультиметром. Если прибор не реагирует, то данную деталь нужно снять и припаять новую.

Система разбрызгивания пара

Неисправность данной системы обусловлена скоплением накипи на деталях утюга. В этом случае потребуется разобрать прибор и зачистить внутренние компоненты.

Западание или отказ работы кнопки подачи пара

Данная неисправность возникает из-за накипи в камере насоса. Последний встроен в ручку утюга, сверху которой размещена кнопка подачи пара. Для устранения неисправности нужно разобрать данную деталь, извлечь насос (компактная коробка) и протолкнуть шарик, который опустился вниз, обратно в камеру.

Забитые отверстия выхода пара

Отсутствие пара обусловлено накоплением накипи в резервуаре утюга. Чтобы исправить это, необходимо размешать столовую ложку лимонной кислоты в стакане воды. Далее полученным раствором нужно заполнить отдельную емкость так, чтобы жидкость покрывала подошву на 1-1,5 сантиметра. Затем данный резервуар с утюгом ставятся на плиту. Дождавшись закипания смеси, нужно выключить огонь, выждать 20 минут и повторить процедуру.

Если на первом этапе осмотра утюга неисправность не выявлена, то нужно проверить состояние ТЭНа. Для этого нужно снять заднюю крышку, под которой скрываются клеммы, соединяющие между собой электрошнур и нагревательный элемент.

Часто проблемы с утюгом возникают из-за закисления контактов. В этом случае нужно зачистить с помощью наждачной бумаги провода.

Термозащита

Термопредохранитель (термичка) срабатывает, если температура подошвы утюга превышает 240 градусов или ток через ТЭН некое заданное значение. Т.е., термопредохранитель взамен негодного нужно подбирать также и по току в зависимости от мощности утюга:

  • 2200 Вт – 25 А.
  • 1500 Вт – 16 А.
  • 1000 Вт – 10 А.
  • 600 Вт – 6,3 А.

Избыточность термички по току нужна, т.к. 220 В это действующее (эффективное) значение сетевого напряжения; амплитудное равно 220 В х 1,4 = 308 В. Длительность полупериода частоты 50 Гц 10 мс, а время срабатывания термички 4-5 мс. Вдруг напряжение сети прыгнет до предельно допустимого значения 245 В, термопредохранитель на рабочий ток ТЭНа может сгореть в совершенно исправном утюге.

`img-6`

Термозащитные устройства утюгов

Термопредохранители бывают одноразовыми (поз. 1 на рис.), восстанавливаемыми, поз. 2, и самовосстанавливающимися, поз. 3. Первые сгорают и устанавливаться должны обязательно в диэлектрическом термостойком рукаве (обычно из стеклоткани), иначе весьма вероятен пробой напряжения сети на подошву. В восстанавливаемом термопредохранителе предварительно напряженная биметаллическая пластина «перещелкивается» и размыкает контакты. Для восстановления ее нужно через имеющееся в контакте окошко отжать до обратного щелчка чем-то острым. Самовосстанавливающаяся термозащита вернется в исходное состояние, если утюг отключить от сети и дать ему полностью остыть. Самовосстанавливающиеся термички конструктивно объединяются с терморегулятором (см. ниже) и всегда дополняются токовым предохранителем.
