Ошибки при монтаже
Если теплый пол у вас все же греет, но плохо, слишком часто выключается, так и не набрав нужной температуры, проблема изначально может заключаться в неправильном расположении температурного датчика.
Получается, что еще на стадии монтажа, вы его разместили слишком близко к греющему кабелю. Либо он сместился в момент укладки напольного покрытия.
Когда датчик согласно инструкции заложен в гофре, можно попытаться решить проблему, втолкнув или вытащив его из гофротрубки на 5см.
Если такие проблемы с недостаточным прогревом появились совсем недавно, вспомните, в каком месте заложен этот индикатор. Вполне возможно, что именно на него кто-то передвинул и поставил какую-нибудь мебель или положил коврик.
Еще слабый прогрев может быть вызван пониженным напряжением в сети у вас в квартире. Вольтметром сделайте замеры.
Какое напряжение по ГОСТу должно быть у вас в доме читайте в статье ”Что такое реле напряжения и всегда ли оно нужно в квартире”.
Ремонт теплого пола – профилактика поломок
Как мы уже писали теплые полы надежны, но с условием что проектирование и монтаж этой инженерной системы выполняли профессионалы. Порядка 80% случаев ремонта связаны с ошибками, допущенными в расчетах на этапе проектирования, и неквалифицированным монтажом данной системы. Необходимо иметь ввиду, что в силу особенностей конструкции теплых полов эти ошибки обходятся очень дорого. Дело в том, что нагревательный кабель или трубопровод укладывается в бетонную стяжку пола, во многих случаях на пол кладется плитка или другое покрытие, которое тоже стоит денег. Теперь представьте себе ситуацию, когда в системе возникает протечка или выгорел нагревательный кабель, вскрывать стяжку в помещении, где уже проведены отделочные работы? Даже если речь идет о нагревательной пленке, уложенной непосредственно под ламинированный паркет или ковровое покрытие, поиск и устранение неисправности могут отнять много времени. Наша рекомендация такова: не экономьте на расчете и установке теплых полов, обращайтесь в организацию гарантирующую качество работ!
К неисправностям теплых полов может привести и неправильная эксплуатация, а так же небрежность при проведении других строительных работ, например, при укладке финишного покрытия. Такие поломки встречаться не так часто благодаря тому, что в большинстве случаев теплые полы укладываются в цементно-песчаную стяжку пола, которая надежно защищает нагревательный элемент от любых воздействий. Повредить стяжку можно инструментом при проведении строительных работ. Сложнее дело обстоит с пленочными теплыми полами, так как они могут быть установлены непосредственно под напольное покрытие. В этом случае повредить нагревательный элемент (пленку) можно, например, слишком тяжелой мебелью и т.п. Для того чтобы этого избежать необходимо следовать рекомендациям производителя, с которыми можно ознакомиться в документации к оборудованию.
Повреждение греющего кабеля и нагревательного мата
Если вы проверили датчик, терморегулятор, все контакты и замечаний по их работе нет, а пол по-прежнему не греет, то остается искать повреждение в самом греющем кабеле.
Явное короткое замыкание диагностировать можно простым мультиметром. А вот чтобы установить его точное место, без специальных дорогостоящих приборов, увы не обойтись.

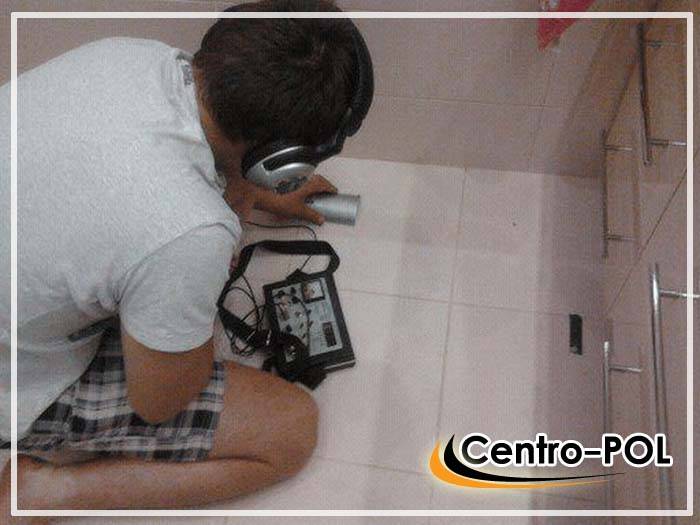

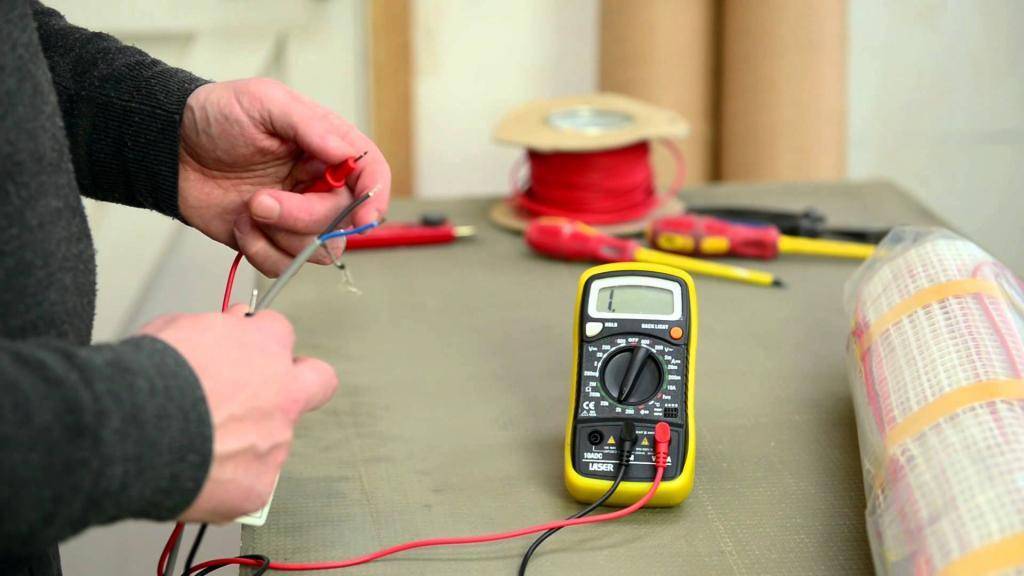

В начале диагностики тестером проверяете сопротивление между жил кабеля. Оно должно быть в пределах заводских данных – от 11 до 700 Ом, в зависимости от длины.
Поэтому всегда сохраняйте паспортную документацию на теплые полы. Вклеивайте туда шильдики с кабельной продукции, записывайте показания изначальных сопротивления изоляции и сопротивления жил.
Потом при возникновении проблем, легко можно будет определить, что за кабель уложен, его длину, заводское сопротивление. Также не мешает сделать фотографию или зарисовку зон укладки.
Если короткого замыкания между жил нет, значит дело в плохой изоляции, идем дальше. Проверяете сопротивление, опять же пока тестером, между жилой и экраном.
Здесь показания должны стремиться к бесконечности – или отображается единичка с левой стороны на экране токоизмерительных клещей. При нулевых показаниях все понятно – жила где-то явно замкнута на экран.
А вот если мультиметр показывает сопротивление в несколько сотен Ом или даже кОм, тогда подключаете мегаомметр на 2500В и подаете повышенное напряжение между оплеткой и нагревательной жилой.
И вот если у вас при этом сопротивление изоляции будет падать до ноля, то это и говорит, что кабель пробит и нужно искать место повреждения.
Причем при меньшем напряжении в 500В или 1000В этого можно и не узнать.
Для новых нагревательных кабелей от качественных производителей (Devi, Veria и др.) сопротивление должно быть не ниже 1 ГОм при напряжении 2,5кВ.
Например, нагревательные маты производители на заводе проверяют напряжением 3кВ с погружением в воду.
Повреждение и проверка датчика температуры
Когда проблем с контактами нет, нужно проверить работоспособность самого регулятора и датчика. Как это сделать, не ломая пол?
Для этого на те клеммы, куда подключается кабель теплого пола, подсоедините обычную лампочку с патроном. Подаете напряжение и начинаете выкручивать регулятор изменяя температуру.
При исправности прибора и достижении определенной (комнатной или ниже) температуры, произойдет щелчок и лампочка загорится.
Затем берете обычный фен и начинаете прогревать то место пола, где установлен температурный датчик.
Если он действительно исправный, то через пару минут (зависит от толщины стяжки), датчик должен сработать и лампочка отключится. Это означает, что причина скорее всего в повреждении самого греющего кабеля и контролирующая аппаратура здесь не причем.
Но иногда повреждаются и сами приборы. Если при включении теплых полов индикатор начинает моргать и тухнет, после чего кабель естественно не греет, то возможно у вас в схеме ”пересох” конденсатор.
Такое часто происходит при длительной эксплуатации теплого пола от 5 лет и более. Когда моргает зеленый светодиод, то это может свидетельствовать об обрыве датчика.
Встречается и обратная ситуация. Пол прогревается, а терморегулятор не выключается. То есть, постоянно горит красный индикатор. Как проверить, что не исправно?
Отсоединяете от клемм провода терморезистора и мультиметром замеряете его сопротивление, сравнивая с паспортными данными. Причем характеристики у разных производителей могут существенно отличаться. Начиная от 6кОм и заканчивая 100кОм и более.
Если получилось очень высокое или бесконечное сопротивление – то датчик не исправен. Терморегулятор думает, что пол холодный и соответственно греет его до максимума. То же самое происходит и при обрыве проводов идущих до датчика.
Еще многих пугают, что если нарастить длину проводов до термостата, то тем самым резко изменится общее сопротивление, и прибор будет работать не корректно.
Подумайте сами – сопротивление таких терморезисторов составляет несколько кОм. А вы, нарастив пару лишних метров, добавите всего несколько Ом. Погрешность при настройке температуры практически не поменяется.
Ремонт электрического теплого пола своими руками
Стяжка кабельного электрического теплого пола в разрезе.
В работе электрического теплого пола могут происходить сбои в виде слабого нагрева или полного отключения системы. Если укладка делалась не совсем профессионально или своими руками, возможно, был неверно смонтирован датчик терморегулятора. Бывает, что он находится слишком близко к кабелю и нагревается от него. Это провоцирует отключение терморегулятора при слабом нагреве пола. Второй причиной может быть неправильная укладка проводов и их плохая теплоизоляция. Слабая мощность греющего кабеля, выбранного для теплого пола, тоже может препятствовать его хорошему функционированию. Все причины плохой работы системы отопления легко устранимы своими руками, нужно только немного изучить принцип его функционирования.
Сложнее обстоит дело, если кабель получил повреждения, связанные с проведением каких-либо ремонтных работ. Для обнаружения дефекта кабель нужно отключить от терморегулятора теплого пола. После измерения сопротивления между жилами станет понятно, соответствует ли оно тем значениям, которые указываются в паспорте на установленное оборудование. Слишком большое сопротивление между оплеткой и греющей жилой говорит о наличии обрыва в кабельной системе и необходимости провести ремонт теплого пола. Для проведения этой процедуры своими руками необходимо заготовить комплект муфт и специальные инструменты для работы с электропроводкой.
После того как место повреждения кабеля будет обнаружено, выполняют демонтаж части пола над ним и вскрывают цементную стяжку. Уложенные провода осматривают на предмет выявления перегоревших или оборванных мест. Проводят зачистку и изоляцию концов и соединяют их гильзами нужного диаметра, зажимая пресс-клещами. Термоусадочная муфта устанавливается на соединение и нагревается при помощи фена. Остывая, муфта слегка сожмется, обеспечив герметичность.
Неполадки с датчиком температуры

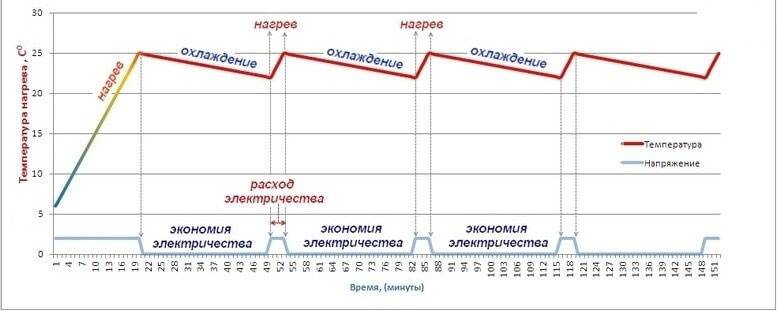

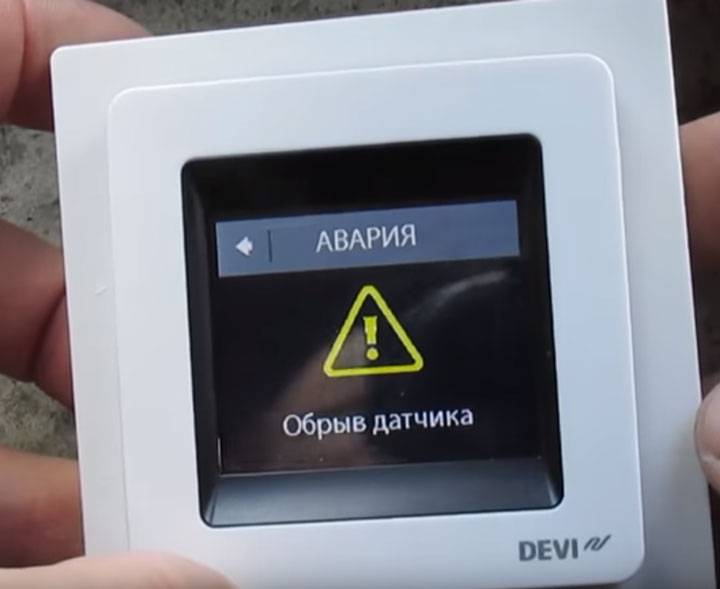

При выходе из строя датчика температуры нагрев теплого электрического пола будет происходить, но не на требуемую мощность. Помимо этого, не будет срабатывать устройство автоматического отключения при достижении критической температуры. Невозможным станет и послабление температуры нагрева, так что ремонт теплого пола при неполадках с датчиком явно необходим.
Заключается процесс ремонта в замене температурного датчика. Положительным моментом здесь является то, что во время установки этот датчик размещается в специальной гофротрубе, и нет необходимости в демонтаже поверхности стен или пола. При изъятии сломанного устройства из гофрированной трубки обязательно запомните то, как он лежал, чтобы правильно вмонтировать новое.
Известны случаи, когда вследствие неправильной технологии укладки датчик монтировался без специальной трубки. В таком случае нужно установить дополнительное устройство под терморегулятором. Тогда датчик станет реагировать не на температуру внутри системы, а на температуру воздуха. В случае неработоспособности регулятора его также следует заменить.
Как отремонтировать греющий кабель пола
Сложнее всего выявить неисправности и место повреждения. Устранение обрыва, хотя и требует определенных навыков, может быть выполнено самостоятельно. Для этого потребуется:
- Снять напольное покрытие в месте повреждения . Сложнее всего демонтировать плитку. Чтобы не повредить близлежащие плитки, выполняются следующие действия. Швы очищаются от затирки. Плитка поддевается шпателем и медленно подрывается. В месте упора следует проложить деревянный брусок, чтобы шпателем не повредить покрытие.

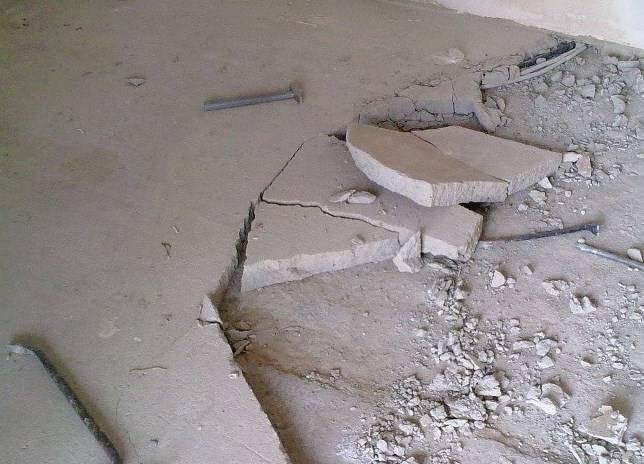

Разбить стяжку . Для проведения работ требуется терпение
Стяжка снимается осторожно, чтобы не повредить кабель еще в нескольких местах. Аварийный ремонт разрыва кабеля электрического тёплого пола, начинается только после того, как освобождено достаточное количество провода для проведения работ
Ремонт жилы . Обычно, в компании занимающейся продажей теплых полов, сразу же предлагают ремкомплект для восстановления. В набор входят гильзы и термоусадочные муфты. Восстановить обрыв греющего кабеля можно следующим образом. В месте обрыва жила зачищается и соединяется посредством гильзы. Предварительно на провод одевается соединительная муфта для ремонта кабеля тёплого пола. Гильза обжимается специальными плоскогубцами. Устанавливается ремонтная муфта на кабель и прогревается строительным феном. По мере нагревания, пленка муфты уменьшается в размерах и изолирует поврежденный участок.
Проверка работоспособности . Сразу после восстановления повреждений в нагревательном кабеле, теплые полы могут функционировать в нормальном режиме. Включается терморегулятор. Спустя 30-40 минут провод набирает необходимую температуру.
Ремонтируется стяжка, плитка укладывается на место.
Самому отремонтировать кабель не так и сложно. Но чтобы выполнить работы самостоятельно, потребуется:
- Прибор для обнаружения обрыва кабельных полов.
Теплые полы – это не роскошь, а комфорт. При наличии в семье маленьких детей это порой даже необходимость, для поддержания постоянной температуры в жилище.
Ремонт отдельных неисправностей можно выполнить самостоятельно, при наличии необходимых приборов и инструментов.
Неисправности и способы ремонта теплого пола
Система теплых полов характеризуется длительным эксплуатационным сроком, надежностью, высоким комфортом. Но она со временем может выйти из строя. К примеру, если была допущена ошибка при выполнении монтажных работ или повредился какой-либо из его элементов. В такой ситуации можно попробовать определить причину поломки и устранить ее самостоятельно. Ведь ремонт теплого электрического пола своими руками позволяет сэкономить на оплате услуг квалифицированного мастера.
Специалисты настаивают на том, что первоначально нужно найти причины проблемы. Это позволит быстро и без дополнительных трудностей справится с ремонтом. Опишем наиболее часто диагностируемые дисфункции теплого пола далее.
Повреждение нагревательного элемента
Если вы заметили, что не греет теплый пол, обязательно стоит проверить, нет ли дефекта в работе нагревательного элемента. Ведь работа нагревающей системы — это основа технологии такого напольного покрытия.
Кабель электрических полов можно повредить путем сверления во время ремонтных работ, что приведет к поломке всего греющего элемента. Повреждение кабеля может быть спровоцировано и другими причинами. В любом случае, потребуется устранить дефектный участок.
Для этого демонтируйте стяжку в месте повреждения кабеля тщательно зачистите порванный или поврежденный участок провода, а затем соедините два конца при помощи гильзы подходящего диаметра. Место стыка нужно загерметизировать специальной термоусадочной муфтой. Она надежно защитит стык, так как имеет свойство расширяться при нагреве и сжиматься при снижении температуры.
После восстановления целостности кабеля потребуется отреставрировать слой стяжки не очень густым раствором цемента. Не включайте систему в течение месяца после ремонта! Иначе целостность теплопроводного материала будет нарушена.
Поломка датчика температуры
Если схема установки конструкции не была нарушена, но проблемы с ней, все же, есть, возможно, причина дисфункции полов заключается в неправильной работе теплового датчика. Например, датчик показывает высокую температуру, а напольное покрытие совершенно холодное. Или система работает, а сигнализатор температуры то работает, то гаснет. Также возможна ситуация, когда вы заметили, что снизить или повысить температуру нагрева пола просто невозможно. Значит, не работает теплый пол, так как датчик температуры системы вышел и строя. При такой ситуации сигнализатор тепла нужно демонтировать и заменить новым, который углубляют в гофрированную муфту до упора. Так как в большинстве случаев ремонт терморегулятора теплого пола обходится дороже, чем покупка новой детали.
Чтобы не ошибиться при подборе терморегулятора лучше взять с собой в магазин демонтированный датчик. Показав его продавцу, можно быть уверенным, что вы получите именно такой же, но рабочий. Также отметим, что опытные мастера советуют оснащать полы несколькими термодатчиками, дабы при поломке одного из них не приходилось отключать всю систему.
Неисправен водяной пол
Трубы водяного пола повредить крайне сложно. Такое возможно только при условии нарушения ее целостности при помощи болгарки или перфоратора во время ремонтных работ. Если это все же произошло, отключите воду, вытащите диск агрегата. Воду в трубе с дефектом придется слить полностью, после чего в области дефекта демонтируют пол. Целостность поврежденного участка трубы восстанавливают при помощи специальной муфты, которую одевают на трубу и надежно затягивают на ней.
Для того потребуется провести ряд операций, которые позволят устранить проблему:
- проверьте краны с водой на предмет перекрытия доступа воды. Если они закрыты, просто откройте их;
- проверьте работоспособность насоса — если все в норме, вы услышите небольшой шум и почувствуете легкую вибрацию при прикосновении к агрегату;
- проанализируйте, нет ли протечки вследствие повреждения системы, при помощи специального прибора — тепловизора. Он поможет определить то место, где в системе происходит утечка. При обнаружении дефектного участка потребуется принять меры по его теплоизоляции;
- понять, не попали ли в систему пузырьки воздуха, ведь тот участок, который «завоздушился» будет оставаться холодным. Исправить ситуацию можно при помощи отводчика воды. Его устанавливают на коллекторе.
Ремонт электрического пола
Поиск места разрыва электрического кабеля
Чтобы починить систему своими руками, необходимы следующие инструменты:
- Тепловизор;
- Индикатор напряжения в сетях;
- Шпатель;
- Дрель;
- Правило;
- Уровень;
- Плоскогубцы;
- Кабель;
- Зажимы для кабеля, муфты;
- Высоковольтный генератор;
- Пресс-клещи.
Выбирая тепловизор, обратите внимание на рекомендации производителя. Как правило, весь перечень инструмента, необходимого для замены, предоставлен в техпаспорте. Еще один момент: замена терморегулятора потребует определенного вида отверток, лучше иметь полный набор
Еще один момент: замена терморегулятора потребует определенного вида отверток, лучше иметь полный набор.
Если поврежден контакт электрического пола, отключение всей системы обязательно. Дефектный участок демонтируется, причем на кабель надевается муфта. При обрыве нагревательного элемента, проблемная часть изолируется, освобождаются оборванные куски и соединяются посредством гильз нужного диаметра. Определить разрывы или перегибы поможет тепловизор, поэтому лучше всегда иметь подобный прибор под рукой.
Как ремонтировать кабельный тёплый пол
Чтобы провести диагностику неисправности, нужно отключить систему от термодатчика, а затем измерить сопротивление на всех участках. В идеале результат должен соответствовать показателям из техпаспорта системы. Самых распространённых проблемы две. Бесконечное сопротивление указывает на перегорание либо обрыв кабеля, а нулевое – на плохо подобранное сечение проводов либо замыкание.

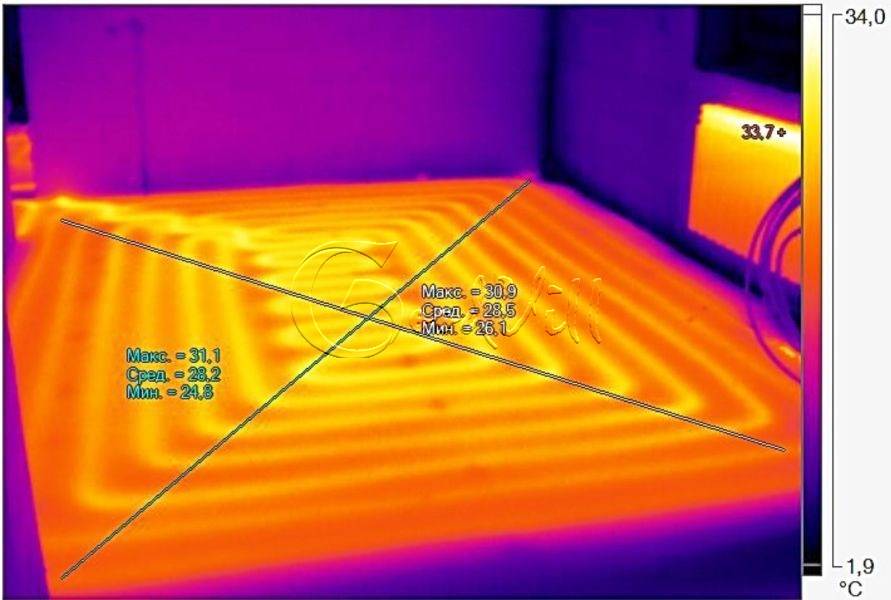

С обрывом кабеля справиться нетрудно. При помощи тепловизора надо отыскать повреждённое место и вскрыть пол на этом участке. Оборванные концы кабеля нужно соединить с помощью специальной муфты. Затем необходимо при помощи термоусадочных трубок провести изоляцию. Далее можно прокладывать кабель под стяжку.
Защита от короткого замыкания
Никаких предохранителей в терморегуляторах обычно не ставится, не ищите их внутри. Фактически функцию предохранителя в системах электрических теплых полов, должен выполнять автоматический выключатель + УЗО или дифф.автомат у вас в щитке.

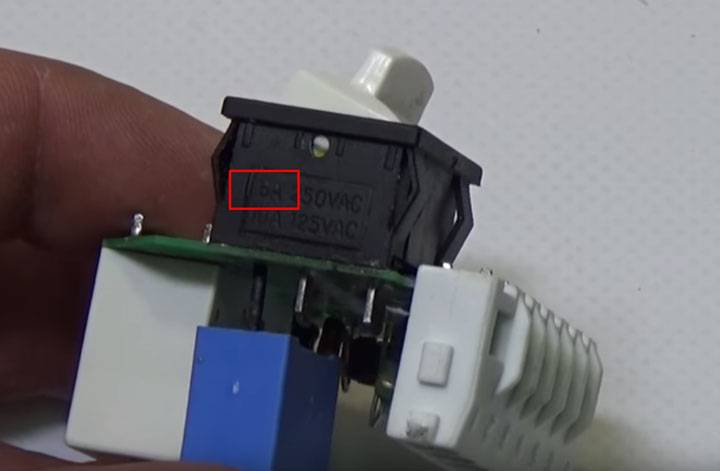

В некоторых моделях регуляторов (например RTC 70), стоит встроенный выключатель. Им можно вручную, не бегая к электрощитку, отключить теплые полы.
Многие ошибочно думают, что именно через него проходит весь ток на греющий кабель. Это не так. Этот переключатель отвечает только за подачу питания на плату, отсюда и такой его малый рабочий ток – 6А.
Из-за чего может возникнуть неисправность теплого пола
Для полов с электрическим подогревом особенно важно соблюдать схемы монтажа, которые разработаны самими производителями. Это – одно из условий не только бесперебойного функционирования пола, но и безопасности жителей квартиры
Если же монтаж был выполнен в полном соответствии с нормами, а не обеспечивается должный уровень обогрева или его вообще нет, значит, ищем причину неисправности. Разберем наиболее часто встречающиеся:
- отсутствует электропитание;
- поломан или некорректно работает блок управления. Следует отметить, что зачастую при этом не отключается теплый пол;
- поврежден греющий кабель для теплого пола.
Выявить, в чем же причина поломки без соответствующих инструментов вряд ли получится, поэтому имейте под рукой хотя бы мультиметр или индикатор-отвертку.
Повреждение датчика температуры
Вышедший из строя датчик температурного режима все равно даст возможность основанию работать в обычном режиме, только не используя всю свою мощность. Его автоматическое отключение производиться не будет, и расход электроэнергии будет максимально расходоваться. Ничего не дадут и попытки уменьшить температуру самого основания.
Проблему с датчиком решают посредством его полной замены. Так как датчик при укладке монтируется в специальную трубу с гофрированной структурой, то вскрытие стен и основания не потребуется. Нужно зафиксировать положение неисправного датчика в трубе и вставить на его место новый прибор.
Установление датчика в стяжку, не монтируя его в гофрированную трубу, является нарушение технологического процесса. В случае, когда прибор установлен в основание, то есть необходимость вставить еще один датчик под регулятором температурного режима. Здесь регулирование датчика происходит из-за движения воздуха по периметру помещения, а не внутренними возможностями всей системы. Регулятор температуры также нужно заменить на новый прибор. Также читайте: теплый пол на балконе.
Выход из строя терморегулятора
Когда электрический теплый пол вообще не включается, поиск неисправности нужно начинать с терморегулятора. Для начала вытащите его из посадочного места, чтобы были видны все клеммы.
Если у вас электронный тип, при его демонтаже никогда не надавливайте пальцами на экран, иначе он может треснуть.
Первым делом мультиметром проверьте, а приходит ли на терморегулятор вообще 220В? Может быть дело и не в полу, а все проблемы в питающем кабеле.
Используйте именно мультиметр или вольтметр, а не простой индикатор, который показывает просто наличие фазы. Фаза то может и приходить, а вот ноля не будет – отсюда и не работоспособность всей системы.
На большинстве термостатов все клеммы производители подписывают и маркируют:
L и N – место куда подключается питание (фаза и ноль соответственно)
В определенных моделях рекомендуется строго соблюдать “полярность” и не путать ноль с фазой. Почему?
Для этого достаточно разобрать регулятор и тогда вы увидите, что ноль напрямую через дорожку подается на греющий кабель. Фаза же разрывается через реле. Например, именно так сделано в модели RTC 70.26.
То есть, если вы перепутаете ”полярность”, то фаза всегда будет дежурить у вас на теплом полу. Даже, когда встроенный выключатель отключен! Будьте внимательны.
L1 и N1 – отходящая нагрузка, греющий кабель или мат
Sensor – термодатчик
Конечно может быть и другое обозначение клемм:
Если напряжение на клеммах питания есть и оно в норме, то обязательно перепроверьте надежность контактов в остальных зажимах.
Бывает такое, что со временем контакт ослабляется и тонкий проводок просто выпадает и перестает контачить. В итоге программное обеспечение теплого пола выдает это как ошибку – ”Авария. Обрыв датчика теплого пола.”
Вроде бы, коснулись терморегулятора или включили-выключили общий автомат и все заработало. Начинаете искать проблему где-то глубоко, а она на поверхности – плохой контакт в клеммной колодке.
Как отремонтировать водяной пол
Если для контура использовались металлические трубы, то решение проблемы пробития состоит в устранении течи без монтирования дополнительного участка. Протечка устраняется методом сварки или пайки.
Как защитить водяной пол от протечки
В первую очередь защитой от протечек является аккуратность во время проведения финишных работ по укладке напольного покрытия. Было бы неплохо расчертить места прохождения труб на схеме и потом тщательно придерживаться схемы. Еще одним способом избежать разгерметизации является соблюдение правил эксплуатации и использование качественного трубопровода.
Хотя, кажется, что за хорошие пластиковые трубы придется заплатить намного больше, стоимость устранения протечек водяного отопления под полом, с учетом испорченных отношений с соседями, нервами и частичной заменой напольного покрытия, превысит любые затраты. Трубы, которые заливаются в пол, должны быть сплошными, не допускается использование стыков.
Все эти меры позволят снизить вероятность возникновения протечек и необходимость в проведении ремонта теплых водяных полов своими силами или с помощью привлеченных специалистов.
Повреждение кабеля
Это одна из частых поломок. Определить ее можно по тому, что после включения электрических полов они не дают тепловой энергии. Но дополнительно нужно убедиться в работоспособности провода. Для этого понадобится такой прибор, как мультиметр – он поможет измерить сопротивление кабеля.
Ремонт кабеля придется проводить, если обнаруженное значение отличается от номинального более чем на 5%. Если подобная разница имеется, следует искать место обрыва. В этом случае понадобится прибор для поиска разрыва электроцепи в стене. Как только этот участок удалось обнаружить, можно приступать к ремонту.
Последовательность работ по ремонту :
- Демонтировать напольное покрытие.
- Удалить бетонную стяжку, если она имеется.
- Провода на участке разрыва соединить между собой при помощи медной гильзы. Обязательно изолировать ТУТ – эта трубка из полимера усаживается в процессе нагрева.
- Проверить, функционирует ли «теплый пол».
Отремонтировать такой участок можно, но также нужно узнать, что приводит к разрыву. Причины:
Разрез, просверливание, распил в процессе ремонта – это приводит к тому, что кабель деформируется и выходит из строя
Неосторожность при монтаже кабеля – по нему ходили в обуви, плохо закрепили, перекрутили
