Как самостоятельно разобрать и отремонтировать светодиодную лампу на 220В

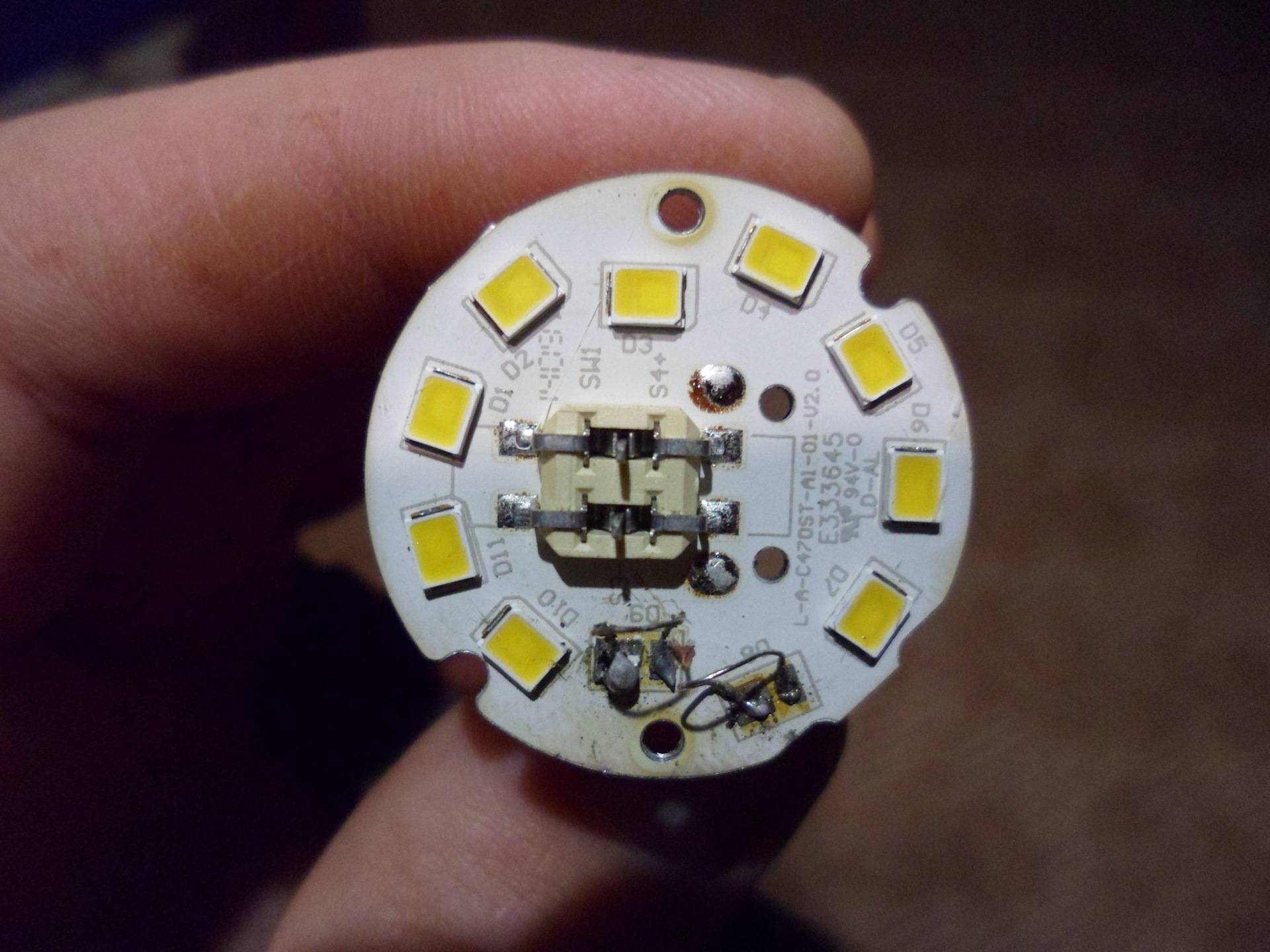

Замена перегоревших светодиодов

Обычно вскрытие показывает, какие детали нужно заменить. Но бывает и так, что первичный визуальный осмотр ничего не дал. Советуем в этом случае применить мультиметр. Прозвоните каждый элемент отдельно. Это поможет выявить потайную неисправность. Другой вариант: снимите с платы те элементы, которые показались вам подозрительными. Их следует проверить с помощью проводов, которые подключены к источнику питания с напряжением 12 В.

Теперь расскажем, как поменять светодиод в светодиодной лампе. Если вы установили, что неисправен один светодиод, замкните его выходы. Возьмите паяльник, осуществите удаление проблемного светодиода, а на его место установите другой.

А как отремонтировать светодиодную лампу при отсутствии паяльника? Допустим прогрев строительным феном. Светодиод получится снять при помощи пинцета, потому что зона пропайки заметно смягчится. Также прикрепите на место старого диода, вышедшего из строя, другой, работоспособный.

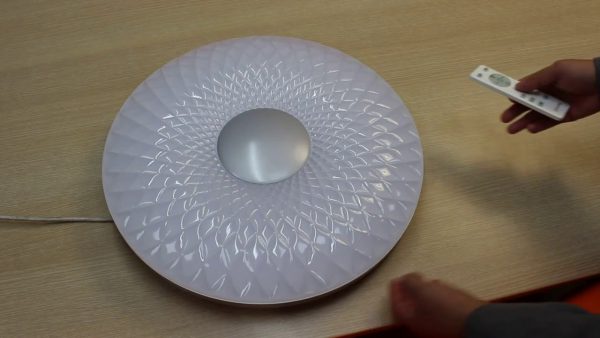

Светильник не включается с пульта: что делать?

Если люстра перестала включаться с пульта:

1. Проверьте напряжение на батарейке (видео пример тут). Если она разрядилась, замените ее на новую. Проверьте, начала ли работать люстра;
2. Если с батарейкой все в порядке, а пульт по-прежнему не дает команды, проверьте кнопки. Посмотрите на лампочку пульта через камеру телефона, попеременно нажимая каждую кнопку. Если кнопка рабочая, то вы увидите, как лампочка мигает на дисплее телефона (невооруженным глазом вы ничего не увидите). Если при нажатии одной или нескольких кнопок мигания нет, то их нужно починить. Можно купить новый пульт. Но он идет в паре с приемником, а его замена – дело хлопотное;
3. Если батарейка и кнопки исправны, но лампа с пульта не включается все равно, то поломка кроется в приемнике радиосигнала. Тогда придется его заменить, и пульт тоже.

Кнопки пульта обычно перестают работать при засорении контактов. Исправить это можно двумя способами:

• Почистите контакты от грязи и заводской смазки. Нанесите каплю суперклея, а на него – измельченный с помощью напильника графит. Соберите пульт;
• Вместо графита попробуйте кусочек фольги (без бумажного основания, которое не пропустит электрический сигнал).

А для замены приемника нужно купить новый блок управления с пультом. Устройства должны быть настроены на одинаковую частоту. Затем:

1. Обесточьте квартиру;
2. Снимите люстру и раскройте ее коробку;
3. Снимите старый приемник, обрезав провода;
4. Возьмите новый блок питания. Внимательно изучите его. У него есть несколько разноцветных проводков, точно такие же – в люстре (вы их обрезали);
5. Теперь посадите блок на двусторонний скотч в коробку там же, где располагался старый приемник;
6. Зачистите, соедините и изолируйте провода одинаковых цветов;
7. Закройте коробку и повесьте люстру на место.

Существует еще один вариант развития событий. Подумайте, а так ли вам необходимо дистанционное управление люстрой? Если нет, то удалите сломанный приемник из люстровой коробки, подключив напрямую контроллер к двухклавишному выключателю. Первая клавиша при переключении будет менять режимы яркого, умеренно яркого и тусклого освещения, вторая станет переключать режимы работы подсветки.

Полезные рекомендации

Перед любым ремонтом обязательно проверяется наличие напряжения. При этом включается нужный выключатель. Если напряжения нет, проверяется электрическая проводка и устраняется неисправность.

На плате размещаются многие важные элементы

Важно проверить на работоспособность лампочки, а также целостность предохранителей. Можно прозвонить не только целостность, но и возможное присутствие короткого замыкания

Также проверяется блок питания и светодиоды. Светодиоды можно проверить с помощью батарейки. Для этого через резистор подается напряжение на каждый светодиод.

При правильном подходе подобные лампы станут превосходным украшением современного интерьера

Если в лампе перегорело большее количество светодиодных элементов, то нужно выпаять все старые, а потом к обратной стороне припаять исправные элементы.

Использование отдельных элементов позволяет создать единый замысел для освещения

Используя полезные рекомендации и техники ремонтных работ, вы всегда сможете самостоятельно убрать любую неисправность.

Виды и основные причины поломок

Если возникают проблемы со светодиодным светильником или лампочкой, не заметить это невозможно. Варианты неисправностей могут быть разными, но чаще всего встречаются такие:

1. Свет полностью пропадает. Это может случиться как при включении или выключении, так и в процессе работы.
2. Освещение может пропасть в любой момент и возобновиться через какое-то время. Причем, временные промежутки могут быть какими угодно.
3. Мерцание лампочки или светильника. Интенсивность может быть разной, но изменение яркости создает дискомфорт для зрения.
4. Мигание — когда свет моргает каждую секунду.
5. Повреждение конструкции из-за удара или попадания влаги в систему (например, из-за конденсата или если соседи сверху затопили квартиру).

Когда перестала гореть часть лампочек, не стоит откладывать ремонт.

Если видов неисправностей всего несколько, то причин намного больше. Чаще всего возникают такие проблемы:

1. Перегрев узлов и их деформация или нарушение контактов. Диоды нагреваются не сильно (примерно до 30 градусов). Но если в помещении жарко, то температура под потолком может повыситься до 50-60 градусов, а при таких условиях нарушаются контакты, выходят из строя детали и отслаиваются отдельные элементы на плате. Также проблема возникает, когда радиатор охлаждения со временем покрывается пылью или светильник расположен в месте с плохой вентиляцией.
2. Нарушение рекомендованных правил пользования светодиодным оборудованием. Вместе с светильником и люстрой всегда идут условия эксплуатации, при которых производитель гарантирует долгую работу. Любые отклонения повышают риск неисправностей в разы.
3. Перегорание диода, спровоцированное скачками напряжения или выходом из строя конденсатора. Это характерно для недорогих моделей.
4. Различные нарушения при подключении и установке оборудования. Короткие замыкания и другие сбои работы сети могут быть причиной поломки.

При подключении важно ничего не перепутать. Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников

Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца

Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников. Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца.

Самостоятельный ремонт светодиодной лампы

Перегоревшие светодиоды часто приводят к выходу из строя осветительного прибора. Порой проблему удается определить после демонтажа корпуса. Но бывают исключения, когда внешне компоненты выглядят исправными. Ремонт светодиодной лампы своими руками начинается только после определения проблемы.

Замена светодиодов лампочки

Для замены светодиодов светильника не обязательно применять паяльное оборудование. Иногда достаточно прогреть плату строительным феном, в результате чего место пайки станет мягким и податливым, а диод будет легко доставаться пинцетом.

На подогретую область помещается рабочий источник света, а после остывания платы его прочно фиксируют. Разбирая устройство, нужно следить за расположением элемента, чтобы не допустить ошибок при повторной сборке.

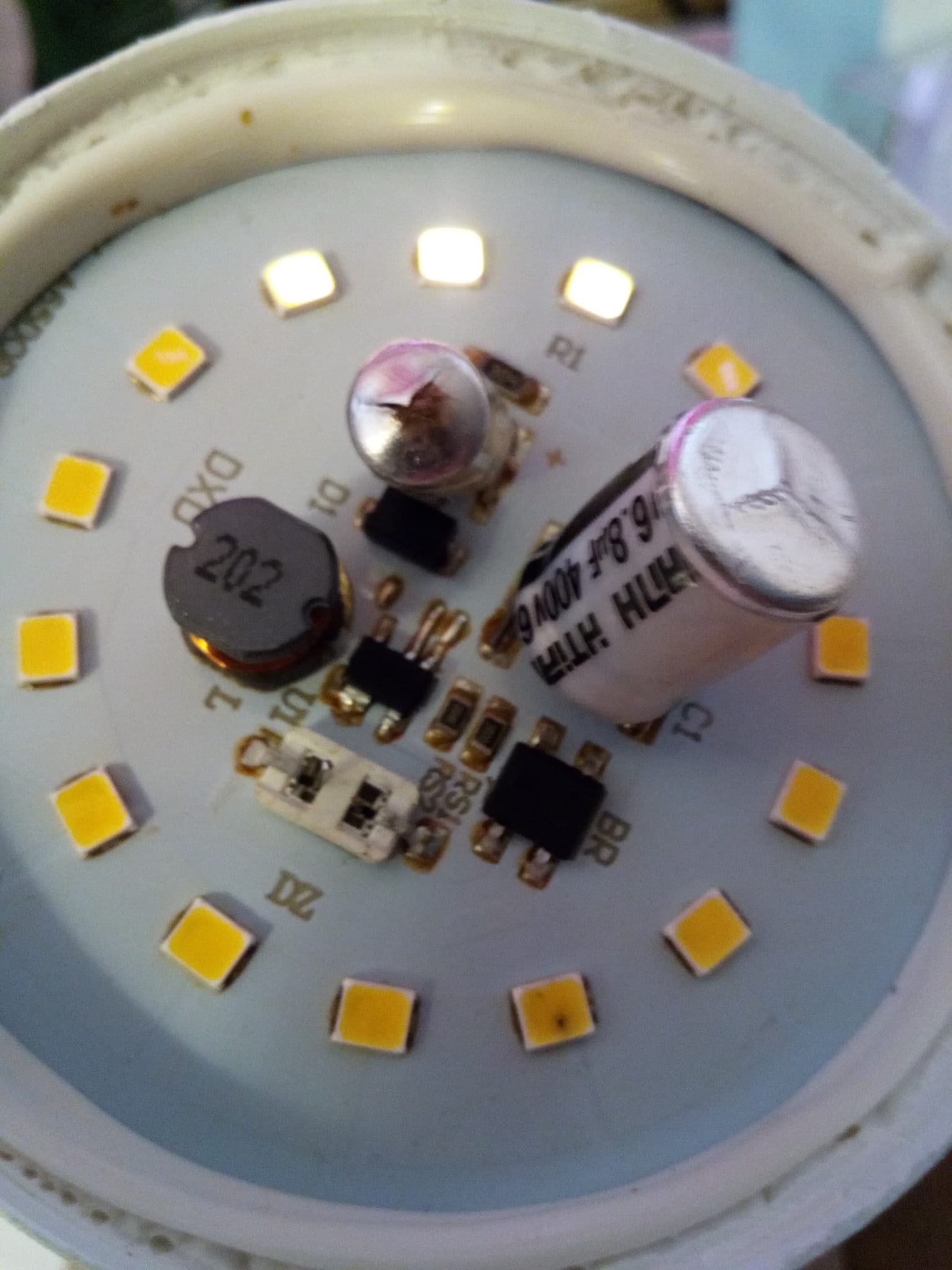

Ремонт драйвера светодиодной лампы

Отремонтировать светодиодную лампу своими руками несложно. Нередко для этого требуется устранение неполадок в драйвере, которые возникают из-за перегорания резистора или конденсатора.

Если в домашней мастерской имеются мультиметры и другие измерительные приспособления, диагностирование будет выполнено без любых сложностей. В случае определения поломки деталь заменяется исправной моделью с аналогичными рабочими характеристиками.

Как проверить и заменить блок питания?

Если лампа устанавливается в техническое помещение с высоким уровнем влажности, ее оснащают стабилизирующими блоками питания, понижающими напряжение до безопасных значений. По мере эксплуатации или под воздействием негативных факторов стабилизатор выходит из строя.

Чтобы заменить его, необходимо снять напряжение с помощью отключения цепи в распределительном щитке.

Устранение моргания светодиодных ламп

Нередко ремонт светодиодной лампы предназначается для устранения проблемы мерцания. Неприятное явление возникает в результате прерывания электрического контакта. Определить причину с помощью увеличительного стекла проблематично, поэтому остается повторно спаять посадочные гнезда, что требует некоторых усилий и времени. Но, учитывая простоту схемы, провести нужные манипуляции можно своими усилиями.

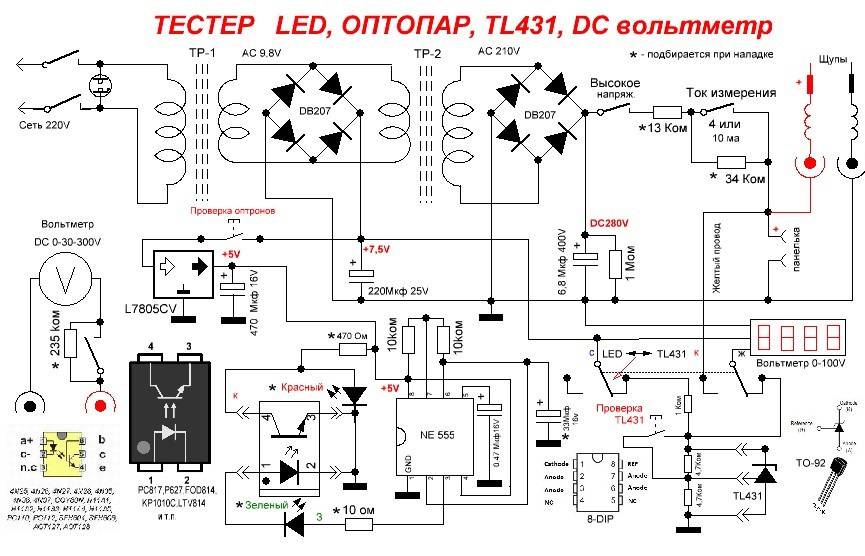

Как найти неисправный светодиод мультимером?

А
что делать, если все светодиоды визуально целые и на них нет никаких черных
точек? Здесь понадобится китайский мультиметр.

Лучше всего показывают те, которые работают на кроне 9V, а не на пальчиковых батарейках.

Ставите переключатель в режим прозвонки диодов и прикасаетесь щупами к ножкам светодиода на площадке. Если он исправен, то должен засветиться.

Поврежденный
светодиод светиться не будет.

При этом соблюдайте полярность. Светодиоды горят только при правильном положении щупов (“+” и “-”).

Неисправный
светиться не будет, как бы вы не меняли полярность. После выявления
неисправности дальнейший ремонт проводите как было показано выше.

Рекомендуемый порядок поиска неисправности и ремонта

Проверка наличия и номинала промышленного напряжения

Автор понимает, что этот пункт кому-то покажется бессмысленным, даже несколько наивным и так далее. Но практика показывает, что нередко неисправность не в самой лампе, а в том осветительном приборе (устройстве), в котором она расположена. Перед тем, как начинать ее ремонт, стоит сначала убедиться в наличии напряжения на контактах патрона, их состоянии. Нагар, дефект «язычка» или, например, плохое соединение в эл/проводке – все это и может быть причиной того, что лампа при включении не светится.

На такую проверку понадобится всего пара минут, но почему-то не все соблюдают одно из основополагающих правил ремонта любого электротехнического устройства. Вкратце его можно сформулировать так – сначала убедись, что есть питание (и оно в норме), и только потом начинай «потрошить».

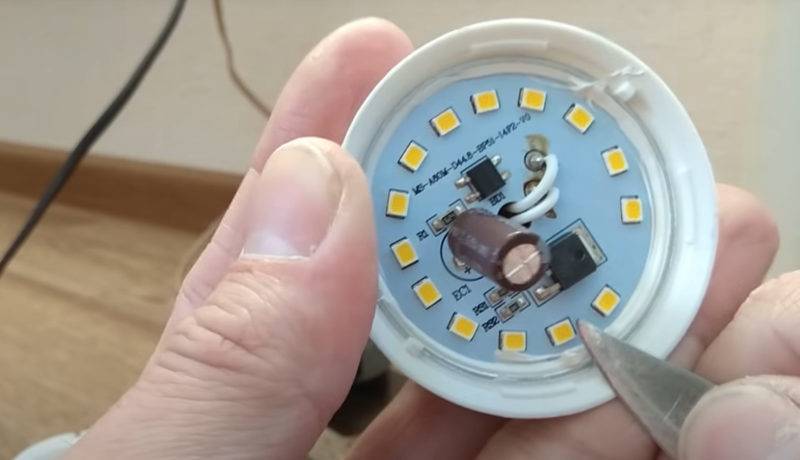

Разборка лампы

Все светодиодные модели отличаются корпусом, внутренней «начинкой», особенностями конструктивного исполнения. При разборке LED-прибора (равно, как и любого другого устройства, механизма) нужно соблюдать определенный порядок. Он заключается в том, что все отсоединенные (отвинченные, отпаянные) детали укладываются в ряд, слева направо. А вот сборка лампы производится в обратном порядке.

Такая методика – гарантия того, что все будет сделано правильно, и не останется «лишней детальки, неизвестно откуда взявшейся». Тем, кто привык все сваливать в кучу, автор предрекает некоторые сложности после окончания ремонта светодиодной лампы.

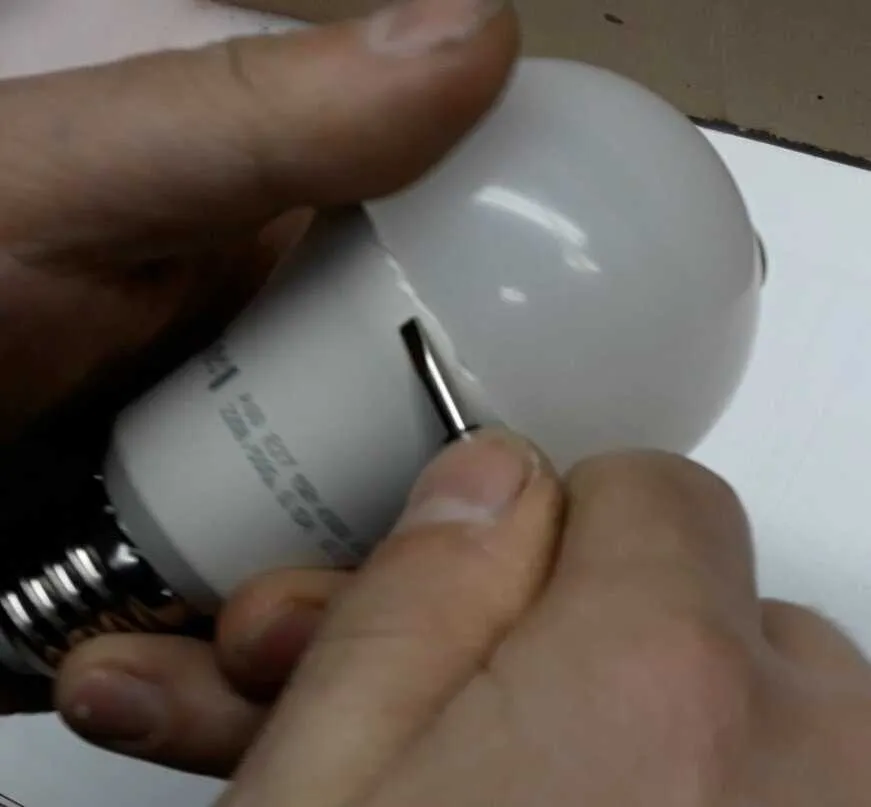

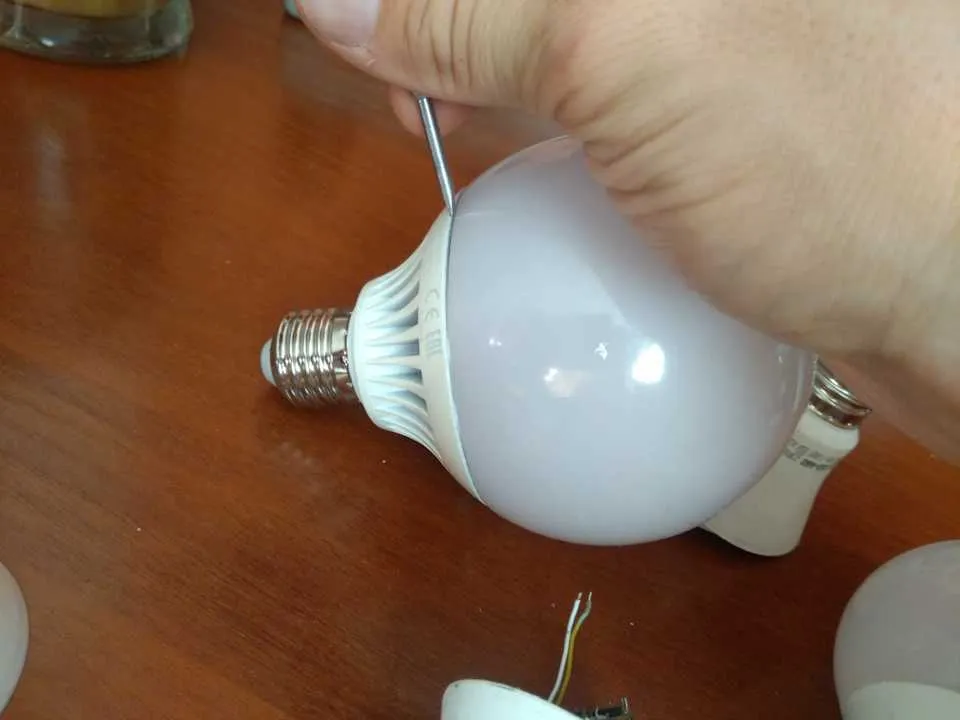

Начинать следует с демонтажа «купола». Когда он будет снят, дальнейший алгоритм действий станет понятен.

Нужно запомнить (записать, зарисовать) и то, как именно скрепляются детали друг с другом. Иногда такая невнимательность оборачивается проблемой при сборке светодиодной лампы.

Визуальный осмотр

Любая подгоревшая (оплавившаяся) деталь, какой-то сегмент на плате – явный признак неисправности. Как поступить? Кто умеет производить точечную пайку и имеет соответствующий инструмент, решает проблему просто – заменой детали. К примеру, если плата потемнела в области диодного моста, то «вычислить» неисправный полупроводник – простейшая задача. Второй вариант – приобрести панель драйвера и поменять.

Проверка радиодеталей на исправность

Это касается включенных в схему конденсаторов и резисторов. Ток утечки емкости определить сложнее, но выявить пробой можно и простейшим мультиметром. Сопротивления обычно подгорают, но иногда встречается и такая их визуально незаметная неисправность, как внутренний обрыв токопроводящего слоя. То же самое – «прослушать» измерительным прибором.

Выходят из строя и отдельные светодиоды

Это самый негативный вариант. Дело в том, что для нормальной работы лампы их нужно менять по принципу «один в один». Где взять исходные данные (по параметрам п/п прибора)? Плюс к этому – с учетом их плотной компоновки и «нежности» ножек перепаять несколько полупроводников без соответствующего опыта вряд ли получится. Как правило, если светодиоды вышли из строя в большом количестве, то проще купить новую LED-лампу. Неисправность же 3 – 5 штук «погоды не делает».

Как определить целостность светодиода? Обычной батарейкой типа «Крона», но через резистор номиналом порядка 150±50 Ом. Дело в том, что она на 9 В, а для п/п изделия требуется всего 1,5. При касании выводов прибора он должен (если исправен) засветиться.

Моргание (мигание) светодиодной лампы часто является причиной ее замены на новую. Торопиться не следует – такая неприятность довольно легко устраняется. Об этом подробно рассказывается здесь .

Собственно, вот и все, что можно сказать о ремонте светодиодных ламп своими руками. Если учесть, что ничего особо сложного в этом нет, а требуется лишь внимательность и аккуратность, не стоит прибор сразу же выбрасывать и тратить деньги на новый.

Рекомендовано для вас:

Как передать показания счетчика электроэнергии через интернет, телефон и терминал Почему генератор не дает зарядку на аккумулятор авто — причины и способы ремонта Скачки напряжения в электросети — основные причины и способы решения проблемы

Виды поломок и их причины

Существует несколько возможных неисправностей светодиодных приборов, что связано с их хоть и схожей, но достаточно сложной конструкцией. Самые распространенные поломки среди остальных сопровождаются следующими моментами:

• полное отсутствие свечения;
• периодическое отсутствие освещения;
• кратковременное мерцание;
• отключение света в произвольные моменты;
• повреждение лампочки или светодиода.

Причин появления поломок еще больше. Чаще всего из них встречаются следующие:

1. Нарушение правил и рекомендаций эксплуатации светодиодных устройств. Покупая новый светильник, обязательно изучите условия его работы, прописанные в технической методичке. При игнорировании любого правила вероятность поломок возрастает в несколько раз.
2. Перегрев оборудования. Сами по себе светодиоды в работе практически не нагреваются, но если температура превышает заявленные 50–60 градусов, то может произойти разрыв нити, держателя или отслоение контактов на электронной плате. Перегрев иногда происходит из-за того, что не предназначенный для этих целей светильник устанавливается внутрь натяжного потолка. Это препятствует его естественному охлаждению.
3. Выгорание led-диода – полное или частичное. Привести к этому могут высокие скачки напряжения сети или перегорание конденсатора.

Важно! Последняя поломка актуальна для дешевых приборов, в которых применяют некачественные платы. Если сильнее углубиться, то можно выявить несколько других, более редких, но не менее интересных причин, из-за которых может не работать светодиодный светильник:. Если сильнее углубиться, то можно выявить несколько других, более редких, но не менее интересных причин, из-за которых может не работать светодиодный светильник:

Если сильнее углубиться, то можно выявить несколько других, более редких, но не менее интересных причин, из-за которых может не работать светодиодный светильник:

• технические нарушения при подключении к сети питания;
• короткое замыкание;
• неверная установка оборудования;
• ошибки при построении элементов в схеме подключения;
• изделие низкого качества – при попытке сэкономить не забывайте о том, что покупаете «кота в мешке».

В таких устройствах могут быть изначально плохо припаяны контакты либо вместо драйвера используется дешевый конденсатор. Речь идет о так называемом заводском дефекте.

Светодиодные потолочные светильники с пультом дистанционного управления часто выходят из строя как раз из-за заводского брака

Таким образом, для выполнения ремонта важно правильно установить не только поломку, но и причину ее возникновения

Как отремонтировать светодиодный светильник своими руками

С появлением светодиодных технологий системы освещения вышли на совершенно новый уровень. Экономичные, экологически и электрически безопасные приборы сегодня эксплуатируются везде – они пришли на смену стандартным «лампам Ильича» и набравшим популярность «экономкам». Первые давно устарели с моральной точки зрения, вторые крайне опасны для здоровья из-за содержащихся внутри паров ртути.

Несмотря на продолжительный срок эксплуатации, даже такие устройства со временем выходят из строя. Дорогостоящий ремонт светодиодных светильников в некоторых ситуациях можно выполнить самостоятельно, в домашних условиях, что мы и рассмотрим далее.

Могу ли я заменить лампы накаливания или галогенные лампы на светодиодные? — служба поддержки клиентов

Да, во многих случаях вы можете просто заменить лампы отдельно, одну за другой. Мы проведем вас через наиболее важные этапы выбора сменных светодиодных ламп для наиболее часто используемых светильников

Если для ваших ламп требуется уровень напряжения, отличный от обычных 230 В, необходимо принять во внимание некоторые дополнительные элементы

Замена существующих ламп накаливания или галогенных ламп на долговечные светодиодные дает множество преимуществ. Вы наслаждаетесь еще лучшими световыми характеристиками и выгодой от очень низкого энергопотребления. Кроме того, светодиоды могут работать со всеми оттенками белого света, поэтому теплый желтоватый свет галогенных ламп находится в пределах досягаемости!

1. Какой у вас патрон лампы?

Патрон или цоколь лампы — это часть лампы, которая входит в патрон осветительного прибора . Некоторые лампы имеют резьбу, позволяющую вкрутить лампу в патрон (например, E27). Другие лампочки имеют два маленьких штифта внизу (например, GU10), где вы должны повернуть лампочку на четверть оборота, чтобы зафиксировать ее в держателе.

Так как E27 и GU10 являются наиболее часто используемыми светильниками для ламп , мы предлагаем сменные светодиодные лампы для таких ситуаций. Лампы E27 и прожекторы GU10 всегда работают от 230 В, и в большинстве случаев их можно заменить отдельно.

Посмотреть все светодиодные лампы GU10

Посмотреть все светодиодные лампы E27

Обычно в случае ламп E27 выбираются лампы классической формы (classic) или сферические (сферические). Если лампочка сама по себе является видимой и декоративной частью вашего освещения, лампочки Эдисона и Глобуса являются привлекательным вариантом.

В случае GU10 классическая форма (QPAR51) является наиболее распространенной.

У вас есть другой светильник и вы не уверены, какие светодиодные лампы можно или нельзя использовать для него? Пожалуйста, свяжитесь с нашей службой поддержки клиентов, они знают ассортимент наизнанку. Вы также можете прочитать больше о различных лампах в нашем блоге.

2. Вы хотите иметь возможность затемнения ламп?

Регулировка интенсивности света в соответствии с потребностями в данный момент является важным требованием в большинстве многофункциональных помещений. Например, для работы в офисе вам нужно больше света, чем для уютного званого ужина. Для каждой лампочки на нашем веб-сайте в технических деталях указано, можно ли ее затемнить или нет. Обязательно проверьте это должным образом, если это требование для вас.

3.

Выберите цветовую температуру (светлый цвет)

В настоящее время светодиодная технология достаточно развита, чтобы иметь возможность обрабатывать все оттенки белого света . Светодиодные лампы могут излучать как теплый белый (от 2800 до 3000 К), так и холодный белый (4500 К) свет. Напротив, галогенные лампы и лампы накаливания ограничены температурой теплого белого света.

Часто в информации о светодиодной лампе конкретно упоминается цветовая температура лампы. Если это не упоминается, вы можете получить эту информацию из Значение Кельвина на основе таблицы ниже.

4. Определите требуемую светоотдачу

Люди часто смотрят на мощность в ваттах, чтобы определить количество света, излучаемого лампочкой. Но ватт на самом деле является единицей потребления энергии , а не светоотдачи.

Светодиодные лампы намного эффективнее с точки зрения потребляемой мощности по сравнению с галогенными лампами или лампами накаливания. Светоотдача светодиодной лампы также намного выше . Светодиодная лампа может дать столько же света, сколько галогенная лампа, но потребляет в пять раз меньше энергии. Обычно на упаковке светодиодных ламп достаточно точно указывается номинал эквивалентная мощность ватт. Кроме того, различные светодиодные лампы часто различаются по количеству света на ватт, поэтому мощность не является лучшим эталоном.

Для сравнения светоотдачи различных источников света лучше всего учитывать значение люмен . Люмен — это единица светового потока, то есть общее количество света, излучаемого источником света. Выбирать светоотдачу светодиодной лампы следует в зависимости от целевого назначения помещения.

5. Выбор угла раскрытия прожекторов

Прожекторы всегда поставляются с указанием угла раскрытия. Угол раскрытия указывает степень, в которой свет распределяется источником света. Чем меньше угол раскрытия, тем более направленный и сфокусированный световой поток.

Устройство LED-лампы

Прежде чем взяться за практический ремонт, разберемся в работе светодиодной лампы на 220 В теоретически.

Любая светодиодная лампочка (СЛ) – готовый светодиодный светильник, который состоит из набора светодиодов, размещенных на плате определенной, снабженной радиатором для отвода от диодов тепла конфигурации. Нередко роль радиатора выполняет металлический корпус лампы.

Диоды, соединенные последовательно, питает драйвер – источник тока. В бюджетных устройствах ток через светодиоды не стабилизируется и напрямую зависит от колебаний сетевого напряжения. В более дорогих лампах ток через полупроводники стабилизирован на заданном уровне. Второй вариант, конечно, намного надежнее первого, но стоит такая лампа несколько дороже, а ремонт ее сложнее.

Все это устройство помещается в корпус той или иной конструкции, который снабжается цоколем для подключения к сети 220 В и защитным колпачком, одновременно играющим роль светорассеивателя.

На лампе, изображенной выше, роль теплоотвода играет часть корпуса, выполненная из ребристого металла. В некоторых конструкциях ламп корпус может быть пластиковым, а радиатор располагается внутри него.

Меры предосторожности

Так как светодиодная лампа питается от сети, нужно соблюдать технику безопасности. Основные требования:

• перепаивания и измерения проводятся при отключенной светодиодной лампе;
• конденсаторы следует разрядить вручную – для этого выводы закорачиваются на несколько секунд металлическим инструментом с заизолированной ручкой;
• после проведения ремонта прибор следует проверить;
• при проверке нужно защитить глаза очками, так как при неправильной сборке один из элементов может взорваться;
• нельзя оставлять без присмотра включенную паяльную станцию.

Правильно отремонтированная лампочка прослужит свой срок полностью.

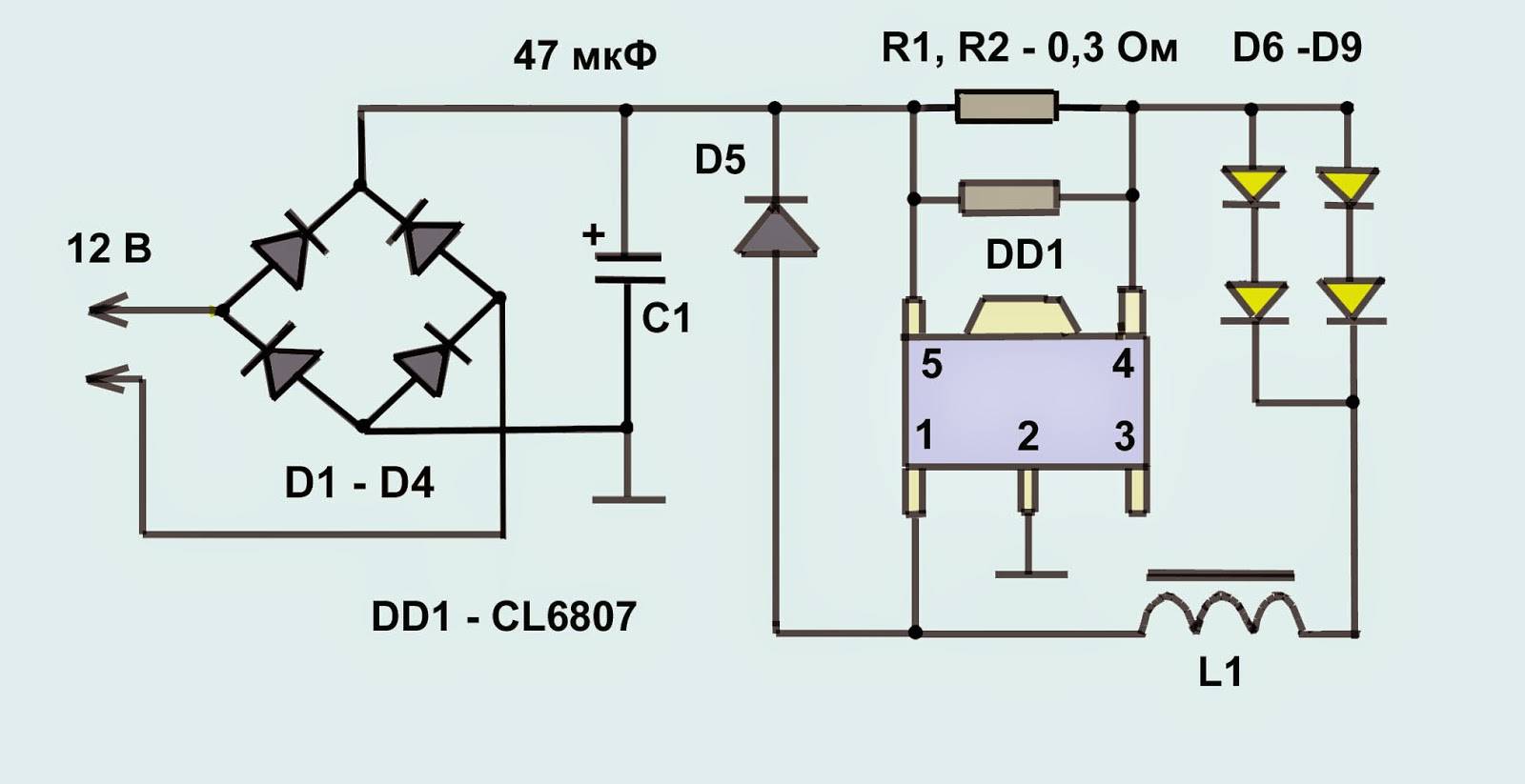

Схемы LED лампочек

Светодиоды питаются от низкого напряжения — порядка 3 В, потребляют очень мало тока — от 20 до 50 мкА, подключать их к сети 220 В можно только через преобразователь. Его можно увидеть в нижней части лампы. Схема светодиодной лампочки на 220 В тоже несложная, зато по ней легко определить возможные проблемы.

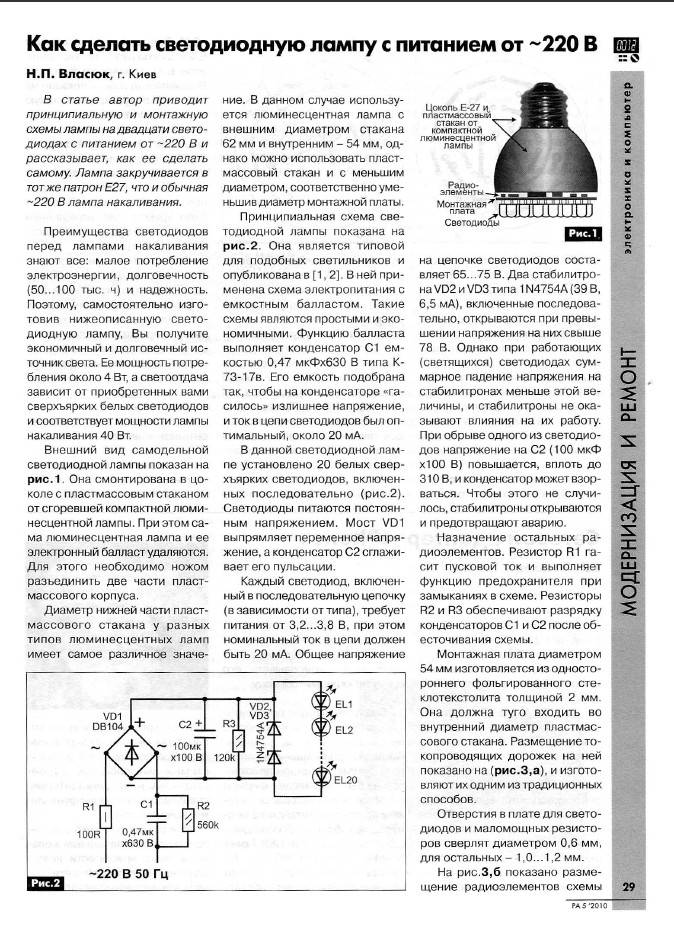

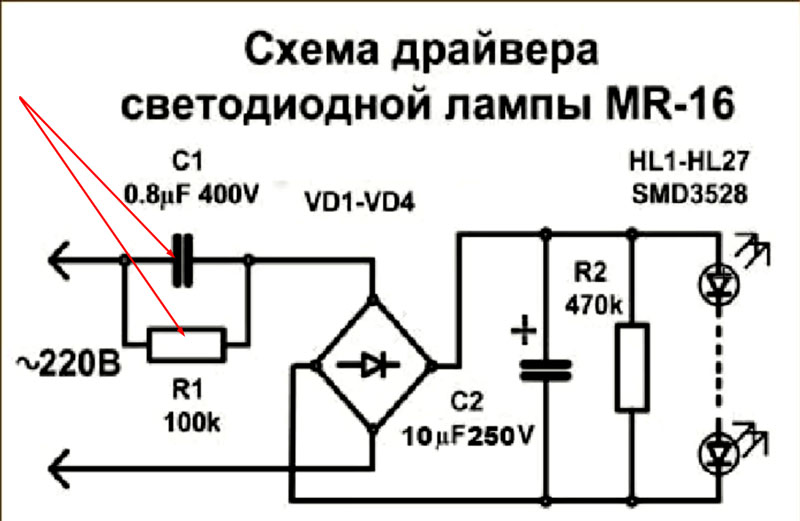

Схема светодиодной лампы на 220 V

На рисунке выше представлена схема с диодным мостом. Он преобразует и стабилизирует напряжение. Это один из самых распространенных вариантов, так как такие лампы стоят не очень дорого. Как видите, в данном варианте диоды подключены параллельно, но это редкий вариант. Чаще они подключаются последовательно — один за другим.

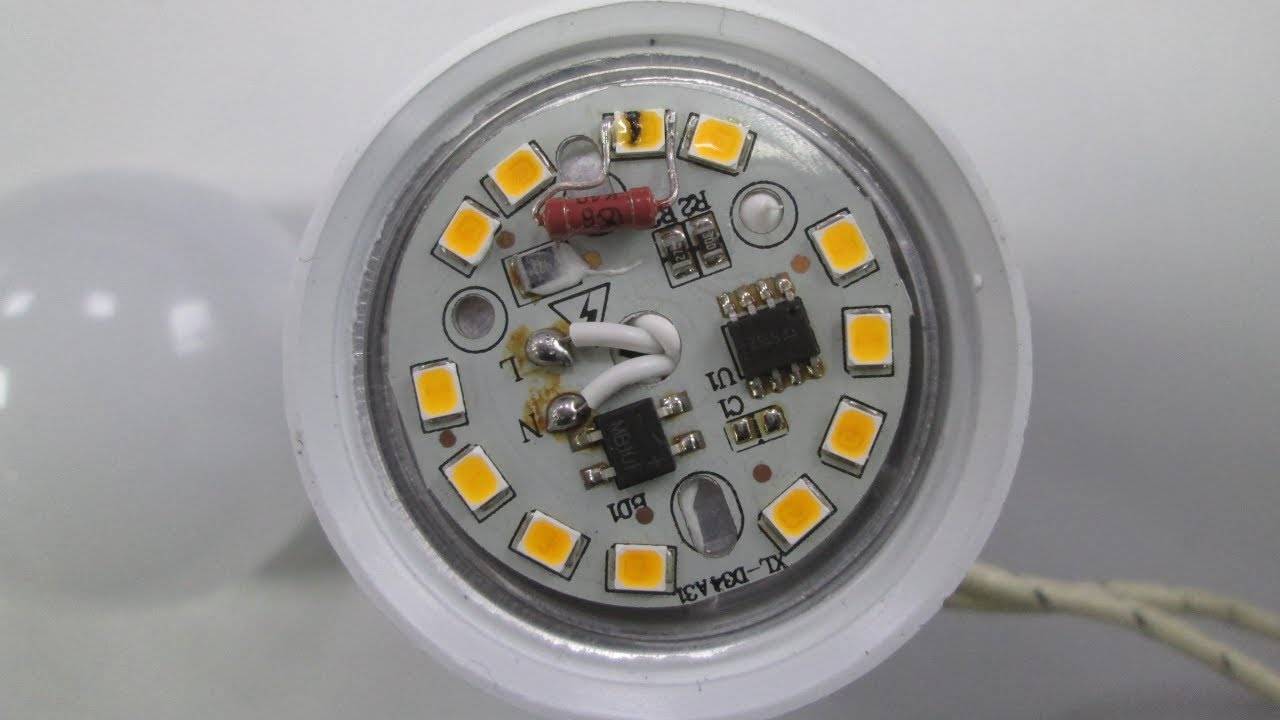

С микросхемой

Есть и другие светодиодные лампочки. В них присутствует микросхема. Такие лампы более дорогие, но обычно и более долговечные, так как параметрами работы управляет микроконтроллер, который выдает более стабильное питание. А некачественное питание равно быстрому снижению яркости свечения. Резкие скачки напряжения вообще приводят к пробою светодиода. Так как подключены они последовательно — один за другим — выход из строя одного светодиода означает поломку всей лампы. Она просто не зажигается. Хотя не работает, скажем, один светодиод из 80.

Устройство светодиодной лампы

Приступая к ремонту чего-либо, для начала следует тщательно изучить устройство и принцип работы оборудования. Независимо от внешнего вида и используемых светодиодов каждая лампа, включая филаментную, сконструирована по одной электрической схеме. Снимите корпус изделия и внутри увидите драйвер — электронную плату, к которой крепятся различные радиотехнические компоненты.

Любая LED-лампа функционирует по одному принципу. Напряжение питания поступает на контакты электрического патрона и передается на вывод обычного цоколя лампочки (E27 или другого формата). Таких выводов может быть несколько штук. К ним паяются два провода, по которым напряжение переходит на вход электронной платы. Драйвер преобразует переменное напряжение в постоянное, обычно понижая его, после чего передает на другую электронную плату со светодиодами.

Драйвер — электронный блок, генерирующий и преобразующий ток с напряжением в те значения, которых достаточно для работы светодиодов. В более дорогостоящих изделиях в целях защиты плата прячется под рассеивающим стеклом.

Как отремонтировать люминесцентный светильник

Оптимальный способ ремонта – замена неисправного элемента

В большинстве случаев наиболее простой выход состоит в замене неисправных элементов. Проверить можно путем установки заведомо исправного элемента. Полноценный ремонт люминесцентного светильника сопряжен с рядом трудностей и требует наличия определенной квалификации и опыта. Перед тем как разобрать светильник дневного света, необходимо убедиться, что он отключен от сети и электричество на него не подано.

Проще всего найти замену неисправному стартеру. Заставить светильник включиться можно, установив вместо него кнопку. Данный способ опасен тем, что удержание кнопки сверх необходимого времени может вызвать перегорание нитей накаливания электродов.

Сложнее использование ламп без дросселя. Разработано несколько работоспособных вариантов такого включения. Большинство схем использует принцип умножения напряжения сети для устойчивого запуска. В данных схемах применяются выпрямительные диоды и батареи конденсаторов, что вызывает увеличение габаритов самодельной ПРА. В качестве дросселя для ограничения тока используется мощный резистор или лампа накаливания 25-40 Вт, в зависимости от мощности люминесцентного светильника.

Преимущество резисторов в малых габаритах, но проблема состоит в высоком тепловыделении на нем во время работы. Лампы накаливания создают дополнительный световой поток, но поскольку они работают при сниженном напряжении, срок их службы практически не ограничен.

Устройство светодиодного светильника

Единственным отличием может быть устройство корпуса. У некоторых заводов-производителей он может быть неразъемным, но это легко решается при помощи простейшего бытового фена, при помощи которого корпус светильника надо нагреть и разобрать его. Схема светодиодной лампы очень проста и состоит, условно говоря, из трех частей: корпус со светофильтром, платы питания LED-диодов и модуля. Более подробная конструкция лампы изображена на схеме-рисунке.

Устройство светодиодной лампы:

1. Рассеиватель. Равномерно распределяет поток света, исходящий от светодиодов и предотвращает ослепление человека при случайном взгляде на них.
2. Светодиоды. От их количества зависит мощность лампы.
3. Светодиодная плата, на которой они, непосредственно, последовательно прикреплены и соединены между собой.
4. Радиатор. Служит для охлаждения светодиодов и предотвращения их от перегрева.
5. Формирующий напряжение узел-драйвер, который требуется для правильной работы светодиодов.
6. Корпус. Служит для крепления всех элементов светодиодной лампы и их защиты от внешних негативных факторов.
7. Цоколь лампы. Используется для правильного и плотного контакта с электрическим патроном путем вкручивания в него.

Важно! Драйвера имеют контакт с электрической сетью, поэтому перед ремонтом светодиодных ламп своими руками, необходимо обязательно обесточить прибор. С устройством все понятно, приступим к ремонту. С устройством все понятно, приступим к ремонту

С устройством все понятно, приступим к ремонту.
