Ремонт отопительных котлов и котельного оборудования

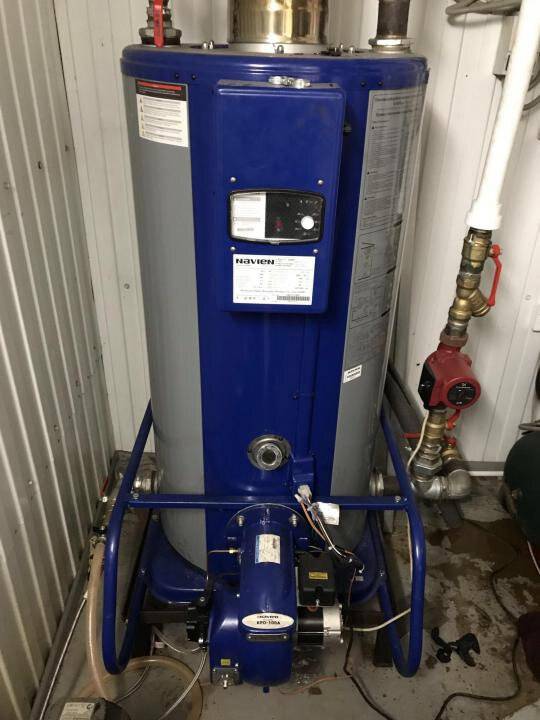

Неисправности дизельных котлов и методы их устранения

Самостоятельный ремонт дизельных котлов отопления выполнить проще, потому что это нагревательное оборудование не отличается такой высокой взрывной опасностью, как газовые агрегаты.

Чаще всего встречаются следующие неисправности:

1. Во включенном состоянии прибора отсутствует электропитание. Причиной такой поломки может быть банальное отсутствие электроснабжения или вышедший из строя предохранитель.
2. При наличии электроснабжения и исправной сети прибор не работает. Такая неисправность может быть связана с неправильно установленным значением терморегулятора. Если температура в помещении выше, чем показатели, установленные на регуляторе, то агрегат не включится. Для решения проблемы просто поверните ручку регулятора, чтобы установленные значения температуры стали выше.
3. Если при работающем дизельном котле не нагревается теплоноситель, то причин может быть две: поломка циркуляционного насоса или завоздушивание системы. В случае, когда после спуска воздуха из системы батареи все равно холодные, рекомендуется заменить насос.
4. Если во время работы горелки наблюдается сильный шум, то это связано с недостаточным давлением насосного оборудования или попаданием в дизельное топливо воды или воздуха. Также подобная неисправность бывает при выходе из строя форсунки или засорении дымохода. В любой из перечисленных ситуаций лучше обратиться за помощью к профессионалам.

1. При неправильной работе дымохода прочистить его от сажи можно самостоятельно. Дополнительно рекомендуется почистить фотоэлемент на датчике контроля, который установлен над пламенем.
2. Если горелка котла не загорается, то причина связана с отсутствием топлива. Для начала убедитесь, что в топливном баке есть горючее, проверьте фильтр и кран на входе (он должен быть открыт). Если все вышеперечисленное в порядке, то проблема связана с неисправностью топливного насоса. Для его ремонта придется обратиться к квалифицированным мастерам.
3. При перегреве теплоносителя система в аварийном режиме отключается. Такое происходит из-за отсутствия теплового носителя в контуре или при поломке насоса.

Когда делать ремонт?

Проверка котла отопления

Обслуживание, ремонт, замена котлов отопления и других элементов отопительной системы – все это должно производиться в летний период, то есть, заранее. Если в это же время вы делаете еще и ремонт вашего жилья, то это будет самым оптимальным вариантом. Ведь работы будут производиться параллельно, что в некотором смысле удобно.

Обслуживание котлов отопления, замена стояков и труб, ремонт радиаторов отопления будут влечь за собой отсутствие воды. И если в такое время вы не будете проживать в доме, то дискомфорт вам не будет страшен. Также осуществляется чистка котлов отопления. Перед тем, как почистить котел отопления, следует изучить этот процесс, а лучше всего – пригласить профессионального мастера.

Какие работы входят в техническое обслуживание котельной?

Уход и настройку оснащения котельной выполняют для увеличения срока использования агрегатов, продления времени функционирования приборов отопления и подачи горячей воды. Починку бойлерной и сервисный уход проводят сотрудники организаций, ответственные за безопасность обслуживающего персонала в период отопительного сезона.

Обслуживание котельных состоит из следующих этапов:

• плановый уход;
• техническое обслуживание 1 раз в месяц;
• экстренный сервис.

В плановое обслуживание входят такие виды обслуживания: сервис котлов и газового оборудования, фильтров, входящих в комплект к бойлеру. Мастер настраивает газовые горелки, изучает состояние внутреннего газопровода.

В обслуживание котельного оборудования входит изучение технического состояния манометров, приборов учета температуры (аварийного и рабочего регуляторов). Производится проверка техники, осуществляющей контроль за управлением нагрузками бойлерной.

Плановый сервис включает уход за гидравлическим оборудованием.

Мастеру необходимо проверить:

• водяные фильтры;
• мембранный бак;
• краны;
• задвижки;
• химические реактивы.

Проводятся испытания, необходимые для проверки рабочего состояние оборудования бойлерной, в случае необходимости выполняют небольшой ремонт, не требующий полной реконструкции оборудования. Мастер осматривает газопровод, емкости для воды, системы розжига топлива, насосы, датчики, термометры и манометры.

Если во время проверки обнаружены отклонения от стандартных параметров, проводят их исправление. Результаты фиксируют в специальном журнале, описывая процесс эксплуатации, обслуживание проводят не позднее суток с момента отключения техники.

Бойлерная имеет технологическую документацию, в которой указан порядок выполнения обслуживания котлов и горелок. В ней фиксируют итоги эксплуатационных мероприятий и данные о состоянии приборов и датчиков.

Как правильно развоздушить газовое отопительное оборудование?

Важно знать, как развоздушить газовый котел, потому что наличие воздуха в котельном оборудовании может привести к взрывоопасной ситуации или некорректной работе. Чтобы спустить воздух из газового нагревательного агрегата, сделайте следующее:. Чтобы спустить воздух из газового нагревательного агрегата, сделайте следующее:

Чтобы спустить воздух из газового нагревательного агрегата, сделайте следующее:

• сначала полностью слейте теплоноситель из контура;
• откройте воздухоотводчик, установленный в высшей точке системы;
• откройте подпиточный кран и заполните сети теплоносителем;
• после этого запустите котел.

Сразу после запуска на протяжении нескольких минут из газового нагревателя будет доноситься характерное шипение и бульканье. Как только весь воздух выйдет из агрегата, он снова будет нормально и тихо работать.

Типичные неисправности котельного оборудования

Каждый функциональный узел теплосиловой установки имеет свой срок эксплуатации и межремонтный период, в течение которого он должен работать без сбоев. При неправильной эксплуатации оборудование котельной выходит из строя раньше гарантированных производителем сроков.

Наиболее распространённые неисправности в котельной:

• блок розжига горелочного устройства;
• нарушение подачи воздуха от вентилятора;
• засорение дымовыводящих каналов;
• низкое давление в мазутопроводе;
• низкая температура мазута на подаче в котел;
• низкое разряжение в топке;
• низкое давление после , потребуется ремонт насоса котельной;
• низкое давление в магистральной сети теплоснабжения;
• отсутствует давление газа перед горелкой;
• отсутствует напряжение, потребуется ремонт электрооборудования котельной;
• низкий уровень воды в верхнем барабане, сбой системы автоматизации;
• не работает регенеративный воздухоподогреватель, для восстановления проводят обследование, потом мастера отремонтируют или заменят изношенный узел;
• повышение шума в насосном помещении котельных цехов;
• срабатывает система сигнализации котла, потребуется ремонт автоматики котельных.
• выбивает автомат на щитовой, потребуется провести техническое обслуживание электрооборудования.

Основные причины поломки котла

Стоит знать, что от мощности агрегата зависит срок безупречной эксплуатации. Котел малой мощности работает на пределе и быстро выходит из строя. Нагреватель увеличенной производительности не нагружен в полную силу, что также приводит к раннему износу элементов оборудования.

Существует еще несколько причин поломки:

1. Перепады подачи электрического тока. При частых отключениях в сети, перегрузках энергозависимая техника быстро приходит в негодность. Особенно опасны скачки напряжения для газовых котлов. Чтобы устранить риск поломки в сеть встраиваются мощные стабилизаторы.
2. Плохое качество теплоносителя. Двухконтурные котлы требуют применения воды с нормальным уровнем жесткости. Избыточный мусор, соединения хлора способы вывести из строя теплообменник за один сезон. Снизить риск образования накипи и деформации теплообменника поможет качественный фильтр.
3. Неправильная обвязка. Подключение трубопроводов не в те патрубки, подбор контура неверного сечения – ошибок много. Почти все связаны с отсутствием опыта монтажа котлов у домашнего мастера. Тут поможет только профессиональная установка.

Цены на обслуживание и сервис котлов

Тип котла	Тип горелки	Мощность, кВт	Цена на годовое сервисное обслуживание, руб
		Зона 3
Настенный котел	Традиционный открытая / закрытая камера сгорания	до 40	8 000	9 000	10 000
Настенный котел	Конденсационный открытая / закрытая камера сгорания	до 40	11 000	12 000	13 000
41-100	13 000	14 000	15 000
101-160	16 000	17 000	18 000
Напольный котёл	Атмосферная / Надувная горелка, газ	до 40	8 000	9 000	10 000
41-100	10 000	11 000	12 000
101-150	14 000	15 000	16 000
151-200	18 000	19 000	20 000
Напольный котёл	Конденсационный котел	до 50	11 000	12 000	13 000
51-100	13 000	14 000	15 000
101-150	16 000	17 000	18 000
151-200	20 000	21 000	22 000
Напольный котёл	Дизельная горелка	до 40	22 000	23 000	24 000
41-100	24 000	25 000	26 000
101-150	28 000	29 000	30 000
151-200	32 000	33 000	34 000
Выезд наладчика по аварийной заявке в течении 24 часов согласно договору	3 000	3 500	4 000
Обслуживание погодозависимой автоматики (контроллеры Kromchroder, Vitotronic 200-300, Diematic)	2 000
1. Договор заключается на технически исправный котел с дымоходом, смонтированным согласно действующих норм. Если оборудование неисправно – производится ремонт или разовое обслуживание. 2. Если в котельной обслуживаются 2 котла – предоставляется скидка20% от стоимости договора на менее мощный котел. 3. Обслуживание погодозависимой автоматики добавляется к стоимости договора на обслуживание котла. 4. Наши договора принимают в Одинцовском, Красногорском и Подольском филиалах АО Мособлгаз . В договор включается всеВДГО . 5. В стоимость договора входит плановое ТО котла 1 раз/год . Выезды по аварийной заявке оплачиваются отдельно по льготной цене. Выезд наладчика по аварийной заявке осуществляется в течении24 часов . 6. Стоимость договора в 3 зоне обслуживания уточняется в зависимости от километража.

Ремонт теплообменника котла.

Теплообменник – наиболее дорогая деталь стоимость, которого может достигать 50% и более от стоимости котла и в большинстве случаев его ремонт не может быть экономически оправдан. Наиболее простым в ремонте может быть замена секции чугунного котла, при этом необходимо установить причину поломки во избежание повтора такой ситуации. Теплообменник стального котла может быть восстановлен на некоторое время нанесением сварочного шва или установкой ремонтной заглушки. Теплообменники настенных котлов изготовлены из цветных металлов и, как правило, ремонту не подлежат.

Основные неисправности теплообменника:

• загрязнение внешней поверхности продуктами сгорания (бытовая и строительная пыль, сера, сажа.).
• Загрязнение внутренней поверхности теплообменника, образование котлового камня (гидрокарбонаты, продукты разложения антифриза).
• Разрушение теплоизоляционных экранов и уплотнения топочной камеры.
• Раскрытие теплообменника (трещины, коррозия).

Загрязнения внешней поверхности теплообменника ухудшают теплообмен, вследствие чего снижается КПД установки и увеличивается расход топлива. Также в этом случае увеличивается противодавление топочной камеры, в результате чего уменьшается количество кислорода поступающего в топку для горения, что приводит к образованию сажи в топке котла. Образование сажи явление довольно неприятное и достаточно опасное т.к. сажа горючее вещество и способно гореть в пространстве дымохода. Этому явлению подвержены как котлы, работающие жидком топливе так и котлы, с открытыми топками использующих для сжигания природный или сжиженный газ. Причем в последнем случае это более опасно т.к. продукты неполного сгорания топлива проникают в помещение котельной. Для ремонта таких котлов необходимо демонтировать горелку, разобрать топочную камеру, снять дымоход и прочистить все детали. Загрязнения внутренней части теплообменника в большинстве случаев происходит в результате использования некачественного теплоносителя или не рекомендованных производителем антифризов. Твердые отложения, накапливаясь на внутренней стенке теплообменника, вызывают перегрев поверхности контактирующей непосредственно с пламенем горелки, увеличивают гидравлические потери и снижают расход теплоносителя в котле. Неравномерный прогрев секций чугунного котла приводит к появлению трещин и протечке теплоносителя внутрь топочной камеры. В стальных теплообменниках под слоем котлового камня происходит интенсивная коррозия, что также приводит к его раскрытию. Коррозия и трещины могут появиться вследствие неправильного подключения котла к системе отопления или отключения автоматики защиты от конденсата. Частые тому причины это работа котла в режиме низких температур (ниже точки росы) и большой перепад температуры между подачей и обраткой. Как правило, это происходит при отоплении дома в осеннее-весенний период, когда не требуется большая мощность котла. Раскрытие теплообменника может произойти в случае установки заглушки на предохранительный клапан котла, установки клапана на обратный трубопровод или его отсутствия.

Группы безопасности котла

Следует отметить группы безопасности, которые есть в котле отопления:

• Датчики поворота пластины. Такие элементы рассчитаны на 75 градусов. Устройство контролирует состояние тяги в дымоходе или выхода в дымоуловители. Если говорить о последнем, то здесь датчик нагревается и срабатывает. И лучше, если к такому прибору есть еще и сигнализатор загазованности.
• Моностат. Такое устройство ставится для того чтобы защитить турбокотлы от плохого устранения дымовых газов. Это может происходить из-за того, что загрязняется теплообменник или дымоход.

Моностат

• Предельный термостат. Это устройство контролирует воду в котле. Если кипит котел отопления (то есть, вода в нем), то датчик обязан выключить котел отопления. Почему закипает котел отопления? Вода в котле может кипеть из-за того, что скорость нагревания ее в отопительном котле превышает скорость отдачи тепла в отопительной системе здания.
• Электрод ионизации. Такой прибор ставится для контроля над наличием пламени. Очень часто ремонт начинается с проверки электродов – ведь работа газового котла без пламени может вызвать взрыв!

Электрод ионизации

Подрывной клапан. Контролирует такой нюанс, как давление. Если повышается или падает давление в котле отопления, то котел будет сбрасывать опасные излишки.

Нужно тщательно следить за работой котла отопления. Если он начинает вести себя странным образом – немедленно следует произвести диагностику. Или же незамедлительно вызвать специалистов. Так, работа котла может сопровождаться лишними звуками – шум в котле отопления, стук в котле отопления. Также порой бывает, что гудит котел отопления. Помимо этого, могут появиться и другие явления, к примеру, конденсат в котле отопления. Все это может свидетельствовать о какой-либо неисправности и тянуть с ремонтом не стоит.

Помните, что на любой вопрос по поводу неисправностей, к примеру, почему дымит котел отопления, почему кипит котел отопления – сможет ответить профессиональный мастер. И если какая-либо из этих неисправностей или же подозрение на их наличие появляется в вашей отопительной системе – не следует ждать, пока оборудование сломается окончательно, а нужно принимать меры.

Наполнение закрытой схемы

Котлы закрытого типа работают автономно, набор жидкости в систему осуществляется элементарно. Есть несколько способов заполнения прибора теплоносителем, зависит от конструкции, схемы сборки прибора. Варианты набора теплоносителя:

• через подпитку;
• насосом.

Оба варианта можно выполнить самостоятельно, нужно учесть особенности.

Через подпитку

Вариант наполнения оптимален для оборудования, подключенного к водопроводу. Не требуется дополнительное оборудование, процесс сводиться к элементарным действиям.

Нужно открутить кран на котле, к коммуникациям начнет поступать вода. В процессе наполнения системы нужно следить за давлением на датчике. Показатель не должен превышать 2 атмосфер. После заливки необходимо спустить воздух с радиаторов, добрать воду.

Насосом

Если котел не подключен к водяным контурам, заполнение системы осуществляется насосом — прямоугольный металлический резервуар. Емкость наполняется теплоносителем, заливается в коммуникации. Процесс:

1. шланг от насоса подключают к водяному контуру;
2. емкость наполняется жидкостью;
3. вручную перекачивают теплоноситель из насоса в коммуникации.

При ручной закачке воды в систему необходимо быть предельно осторожными, чтобы не превысить допустимый уровень давления. Слишком высокое давление — причина поломки аппарата отопления.

Если отбросить недовольство — оправдано ли ТО?

Если заказчик и исполнитель относятся к необходимости обслуживания не как к простой формальности, то в нем определенно есть смысл.

В первую очередь это диагностика возможных проблем. Вы можете перед отопительным сезоном оценить состояние котла и других узлов, чтобы в неожиданный момент не оказаться без тепла.

Со временем работа отопительной системы может ухудшиться:

• Котел часто включается и выключается.
• Все работает, но батареи холодные.
• Скачет давление в системе.
• Вытяжка не справляется.

Во время ТО проверяют работу всех узлов котла и проводят плановые работы:

• Тестируют проводку.
• Чистят внутренние части, фильтр.
• Настраивают горелку.
• Проверяют насос.

Регулярное обслуживание помогает перестраховаться и выявить возможные проблемы заранее.

Если что-то случилось с котлом, то быстро заменить его в сезон отопления будет проблематично.

Если возникнут проблемы зимой, вам придется экстренно искать специалистов. Зима — «горячий» сезон для компаний, очереди на заказы длинные, а цены высокие. Работа отопления остановится — пока котел не починят или не заменят. Если провели ТО — вы спокойны на весь отопительный сезон.

Вопрос скорее в том, как вам комфортнее: перестраховаться и чувствовать себя спокойно или надеяться, что котел проработает максимально долго без вмешательства, а газовые службы о вас не вспомнят.

Принцип работы системы закрытого типа

Температурные расширения в закрытой системе компенсируются путем применение мембранного расширительного бака, наполняемого водой во время нагрева.

При охлаждении, вода из бака снова уходит в систему, поддерживая тем самым постоянное давление в контуре.

Давление, создаваемое в закрытом отопительном контуре еще при монтаже, передается всей системе. Циркуляция теплоносителя осуществляется принудительно, поэтому эта система энергозависима. Без насоса не будет движения нагретой воды по трубам к приборам и обратно к генератору тепла.

Галерея изображений Фото из Основным отличием системы отопления закрытого типа от открытого аналога является наличие мембранного расширительного бачка, исключающего прямой контакт теплоносителя с атмосферой

В отечественных традициях расширительный бак для отопительных контуров выпускают красного цвета. В продаже можно найти серые и белые импортные варианты

При использовании закрытого расширительного бачка, экспанзомата, предотвращается испарение циркулирующей по контуру воды, сокращается образование отложений на внутренних стенках труб и приборов

Как следствие отсутствия испарения и минимизации отложений на внутренних поверхностях приборов, труб, арматуры снижается нагрузка на котел и насос, что ощутимо продлевает сроки их эксплуатации

Закрытые варианты сооружения отопительных систем применяются со всеми видами котлов, работающих на доступных типах топлива

В закрытую систему в обязательном порядке включают группу безопасности, состоящую из предохранительного клапана давления, воздухоотводчика и манометра

Закрытый расширительный бачок подбирают так, чтобы его объем обеспечивал пространство для расширения нагретого теплоносителя

Экспанзоматы устанавливаются как во вновь сооружаемые системы отопления, так и в модернизированные варианты с насосной циркуляцией теплоносителя

Специфика закрытой схемы отопления

Расширительный бак для систем отопления

Преимущества закрытой системы

Щадящие условия для оборудования

Закрытая схема в тандеме с котлами

Группа безопасности в закрытой схеме

Правила подбора закрытого бачка

Подходящий тип систем для установки

Основные элементы закрытого контура:

• котел;
• клапан воздуховыпускной;
• клапан термостатический;
• радиаторы;
• трубы;
• расширительный бак, не контактирующий с атмосферой;
• клапан балансировочный;
• шаровой вентиль;
• насос, фильтр;
• предохранительный клапан;
• манометр;
• фитинги, крепеж.

Если электроснабжение дома осуществляется бесперебойно, то закрытая система работает эффективно. Часто конструкцию дополняют «теплые полы», повышающие ее экономичность и теплоотдачу.

Такое расположение позволяет не придерживаться определенного диаметра трубопровода, снизить затраты на приобретение материалов и не располагать трубопровод под уклоном, что упрощает монтаж. К насосу должна поступать жидкость с низкой температурой, иначе его эксплуатация невозможна.

Отопительный контур закрытого вида включает часть деталей, которые используют и в других типах систем

У этого варианта есть и один негативный нюанс — тогда как при постоянном уклоне отопление работает и при отсутствии электропитания, то при строго горизонтальном положении трубопровода закрытая система не работает. Компенсирует этот недостаток высокий КПД и ряд положительных моментов по сравнению с другими видами систем отопления.

Монтаж осуществляется относительно просто и возможен в помещении любой площади. Утеплять трубопровод не нужно, прогрев происходит очень быстро, если в контуре присутствует термостат, то температурный режим можно задавать. Когда система устроена правильно, то потерь теплоносителя, следовательно и причин для его пополнения не бывает.

Несомненным плюсом системы отопления закрытого типа является то, что разность температур на подаче и обратке позволяет повысить эксплуатационный срок котла. Трубопровод в закрытом контуре менее подвержен коррозии. Есть возможность закачать в контур антифриз вместо воды, когда отопление приходится отключать зимой на длительное время.

Наиболее часто применяемые системы закрытого вида — водяные, хотя функцию теплоносителя могут выполнять и незамерзающие жидкости, пар, газы, обладающие необходимыми характеристиками

Признаки того, что в системе отопления недостаточно воды

Оперативный персонал или собственник котлоагрегата должен безошибочно определять дефицит теплоносителя в его контуре. Прежде всего, с помощью манометра, поскольку давление среды в сети при утечке будет падать.

В современных автономных системах, оборудованных многофункциональной автоматикой, утечка воды теплосети входит в обязательный показатель по защите котла, поэтому при ее падении персонал будет предупрежден средствами сигнализации: звуковой и визуальной.

Для старых модификаций котла, падения давления теплоносителя из-за непроизводительных утечек определяют по таким признакам:

• перегрев подающего теплоносителя, притом, что радиаторы быстро остывают из-за нарушения в них циркуляции воды;
• вода в сети начинает булькать, особенно в стояках отопления;
• начинается процесс тактования котла, когда часто включается/отключается горелка газового агрегата;
• срабатывание предохранительного клапана твердотопливного котлоагрегата из-за перегрева теплоносителя.

Ситуация с утечками особенно опасна в твердотопливных котлах, поскольку из-за большой инерционности процесса горения, котел не может остановиться, пока не выгорит все заложенное топливо, а значит имеется большая возможность перегрева труб или теплообменников, расположенных в топке, с последующим их разрывом и выходом открытого источника огня в топочную.

Причины появления конденсата и способы его устранения

Если разница между температурой воздуха в помещении и подающем трубопроводе значительная, то образуется конденсат в котле отопления. Такое чаще случается с двухконтурными газовыми агрегатами. В них часто накапливается конденсат на водопроводной трубе. Техника может выходить из строя по причине порчи металлических элементов коррозией.

Причины появления конденсата в газовом котле следующие:

1. Нагревательное оборудование неправильно подобрано под параметры системы. Чаще это связано с установкой слишком мощного котла.
2. Если вентиляционная система в котельной засорена или работает неправильно, то в помещении может быть излишняя влажность. Чтобы проверить работу вентиляции, нужно оставить на одну ночь открытую дверь в котельную. Если на утро конденсат на трубе полностью высохнет, то причина проблемы в неисправной системе вентиляции.
3. Иногда для устранения излишней влажности воздуха в котельной нужно установить систему принудительной вентиляции или влагопоглотители.
4. Конденсат может появляться из-за выбора неподходящего режима работы нагревателя.

Для решения проблемы скопления конденсата в котле устанавливают теплоаккумулятор. Это способствует увеличению общего количества теплоносителя, что вынуждает котел работать на полную мощность. Благодаря этому влага с поверхности теплообменника будет быстро испаряться.

При работе нагревательного оборудования на половину мощности его КПД существенно понижается. Если установить теплоаккумулятор, то котел будет работать на полную мощность, но система не перегреется, потому что часть тепла начнет расходоваться на подогрев теплоносителя в буферной емкости.

Проблему скопления конденсата нельзя оставлять без внимания. В любом нагревательном оборудовании сразу после запуска образуется конденсат. Если агрегат работает в полную силу, то влага присутствует в котле только первые полчаса. За это непродолжительное время она не сможет вызвать коррозию теплообменника.
