Почему в отопительной системе падает или растет давление

Почему изменяется давление в системе отопления?

Разное давление в системе отопления возникает по ряду причин:

  • Утечка теплоносителя.
  • В системе имеется воздух.
  • Применение алюминиевых радиаторов.

Утечка теплоносителя

Очень часто она может происходить из мест соединения, расширительного бака или батарей. Потеря воды идет в местах, пораженных коррозией, то есть оттуда, где имеется ржавчина.

Нельзя отбрасывать и вариант утечки через порванную мембрану расширительного бачка. При этом проверить течь можно, нажав на ниппель вверху бака. Если выделяется вода и воздух, значит, идет утечка теплоносителя. В норме должен быть только воздух. Если вы проверили всю магистраль, все стыки, и нигде нет утечки, то проблема падения давления связана с другой причиной.

В системе имеется воздух

Воздушные пробки в батарее

Причины появления воздушных пробок могут быть разными:

  • Нарушение технических требований при заполнении системы теплоносителем.
  • Плохая подготовка воды перед наполнением системы, то есть нет агрегата для принудительного удаления воздуха, растворенного в теплоносителе.
  • Завоздушивание теплоносителя, когда происходит подсос воздуха при неплотных соединениях.
  • Неправильная работа приспособлений для спуска воздуха — когда клапан засорен или не отрегулирован.

Наличие воздушных пробок в отопительных системах приводит к шумам. Это явление не только неприятно для жителей частного домика или многоквартирного дома, но еще и вредно для отопления.

Присутствие воздуха в отопительных приборах и трубах приводит к более опасным проблемам:

  • Во время шума трубопровод вибрирует, что ослабляет резьбовые соединения и разрушает сварные швы.
  • Система плохо развоздушивается, что не позволяет ее отрегулировать и может привести к прекращению циркуляции теплоносителя в отдельных батареях или стояках. При этом вполне возможно размораживание системы. А если движение теплоносителя прекращается не полностью, то уменьшается КПД отопительной схемы, и увеличивается расхода топлива.

При образовании и попадании воздуха в крыльчатку насоса, может произойти ее повреждение из-за появившейся нагрузки.

Существует несколько методов, позволяющих не допустить попадания воздуха в систему.

Отопление дома

Как избежать попадания воздуха в отопительную систему?

  • Необходимо правильно ввести в эксплуатацию смонтированную схему отопления. Это должно быть сделано специалистом. Перед запуском нужно осмотреть как систему в целом, так и каждое соединение, краны и клапаны, оценив их работоспособность. Очень часто при осмотре без внимания остается запорный клапан в котле, хотя он тоже может пропускать воду.
  • Необходимо провести испытание системы давлением. Для этого компрессором нужно подать давление на 25% больше, чем рабочий напор теплоносителя. Если на протяжении 20 минут не произойдет его сильного уменьшения, значит, система смонтирована хорошо и может быть пущена в эксплуатацию. Но если напор упал, то у произошла утечка, которую необходимо обнаружить и устранить. На потерю воды может указывать характерный свист. Также ее можно определить, если стыки обмазать мыльным раствором. Выделение пузырей возникнет в местах пропускания теплоносителя.
  • Наполнение системы производят холодной водой и постепенно. Перед началом необходимо открыть все краны для спуска воды. Если возможно, то выкрутите пробки в батареях и выпустите воздух из системы. Если конструкция позволяет, то откройте клапан для развоздушивания схемы.

Запуск сетевого насоса производят в последнюю очередь, и если все сделано правильно, то системе отопления не нужен принудительный сброс воздуха. Спуск его незначительного количества произойдет через автоклапан и краны Маевского, установленные на каждой батарее. После стравливания воздуха нужно добавить теплоноситель до рабочего напора в отоплении.

В процессе эксплуатации возникают ситуации, когда появляется воздух в трубах. Для его устранения необходимо выполнить следующие действия:

  • Определить возможное место расположения пробки с воздухом. При ее наличии батарея или труба становится холодной.
  • Отыскать в отоплении точку чуть дальше и выше по ходу течения воды — там, где есть воздушный клапан или краник. Через него необходимо спустить воздух, включив подпитку системы.

Устройство системы водяного отопления ​

Способ отопления дома с помощью жидкого теплоносителя (вода, или антифриз на водяной основе) на сегодняшний день представляет собой одну из самых основательных и надежных схем: вода нагревается в котле, переносится в радиаторы отопления, передает тепловую энергию воздушному пространству в доме и завершает круговорот возвращением в котел.

Владелец частного дома для питания котла чаще всего использует природный газ, но может и дрова, каменный уголь или керосин. Конструкция цепи отопления состоит из ключевых составляющих – котла, труб, радиаторов отопления – и вспомогательных – расширительного бака, гидравлического насоса, терморегуляторов, клапанов.

Какие виды давления бывают

Давление в 2 контурном (двухконтурном) котле подразделяется на следующие виды:

  • статическое, образующееся под действием гравитации, при увеличении высоты на каждый метр становится выше на 0,1 Бар ;
  • динамическое, создается работой насоса (чем больше мощность насоса, тем выше динамическое давление) или при увеличении температуры;
  • рабочее, получается путем сложения двух видов давления — статического и динамического;

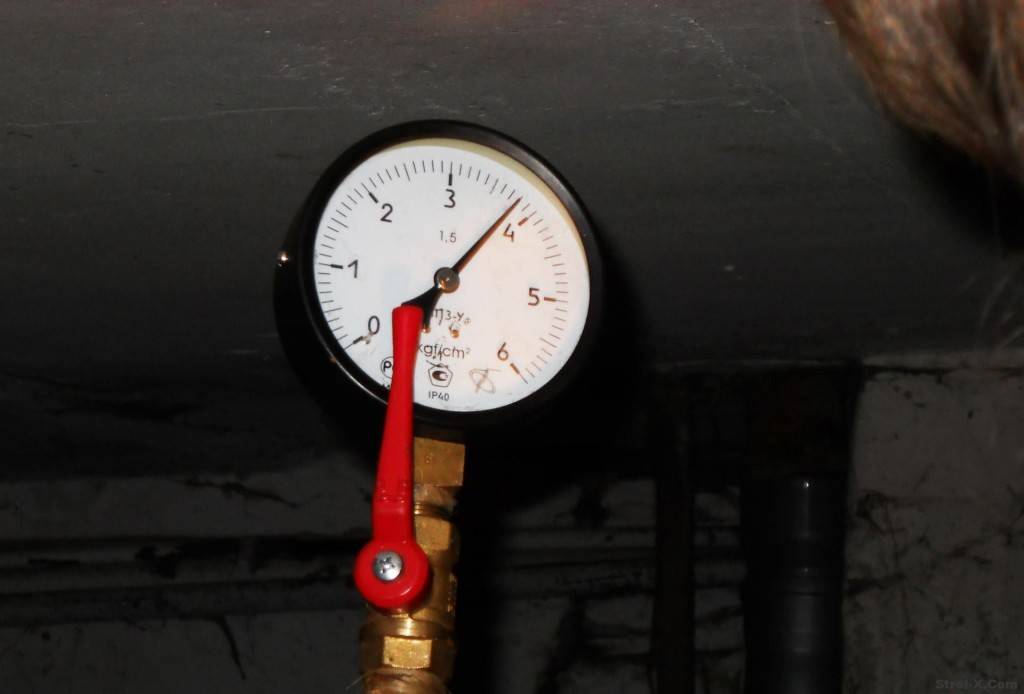

  • избыточное, то, которое фиксирует манометр, это разница атмосферного и измеряемого;
  • номинальное, установленное в соответствии с физическими параметрами материалов, из которых изготовлены блоки газового котла, при работе в этом диапазоне гарантируется тот срок службы, которую заявил производитель;
  • максимальное, предельно допустимое, гарантирующее исключение аварийных ситуаций и неисправностей;
  • опрессовочное, этим давлением происходит тестирование деталей агрегата на производстве,  оно может превышать рабочее в 1,5 раза.

Почему в настенном приборе падает давление? Для начала разберемся, какие виды бывают и как они влияют на работу техники.

  • Статическое. Чем больше высота, тем выше показатели. С каждым метром идет повышение на 0,1 бар.
  • Динамическое. Принудительная работа насоса создает номинальный напор в закрытой системе.
  • Рабочее. Включает два вышеуказанных варианта.
  • Избыточное. Определяется манометром как разница между атмосферным и зафиксированным.
  • Номинальное. То, которое указал производитель в документации к конкретной модели.
  • Максимальное. Тот максимум, который допускается во избежание поломок и аварий.
  • Опрессовочное. Используется на производстве при проверке техники.

В контуре отопления показатели измеряются атмосферами

Они могут быть различаться; важно, чтобы значение не превышало допустимые максимальный и минимальный пороги. Низкое значение возможно только при закачке теплоносителя в контур

В остальных случаях оно не должно отклоняться от нормы

В остальных случаях оно не должно отклоняться от нормы.

  • Динамическое давление – это давление в теплоносителе, которое проходит по трубопроводу и другим элементам системы отопления;
  • Статическое давление – это давление теплоносителя на отопительную систему. Причем теплоноситель находится в состоянии покоя;
  • Максимальное давление. При таком рабочем давлении прибор может работать. Если же стрелка поднимается выше указанного уровня, оборудование прекращает свою работу.

Для каждого прибора устанавливается свое значение минимального и максимального давления. Минимальное давление может быть только при начале работы газового котла. По мере нагревания теплоносителя давление должно равняться нормальному рабочему. Если такое значение занижено или превышено, следует рассмотреть причины неправильного давления отопительного прибора.

Высокое давление в отопительной системе обеспечивает безопасность и более высокую температуру кипения теплоносителя, следовательно, повышается экономический эффект установки, а снижение давления ведет к проблемам в системе. Поэтому разберем, почему падает давление в системе отопления двухконтурного котла и как его поднять.

Контроль параметров котельного агрегата осуществляется измерительными приборами – манометрами, основными и дополнительными. Если манометр должен входить в мероприятия по КИПиА, то выбирают модели с электронными датчиками.

Факторы, которые влияют на давление внутри контура:

  • Воздействие теплоносителя на стенки элементов сети отопления;
  • Высота заложения труб, подвешивания радиаторов и котлоагрегата;
  • Конструкция магистральных участков трубопровода.

Величина давления для автономного отопления не нормируется. Допустимые значения параметров сети рассчитывают на основании данных конкретно взятого объекта:

  • Тип котла, характеристики труб (диаметр, наличие армирования и др.), тип и количество радиаторов;
  • Место установки оборудования, протяженность контура;
  • Этажность дома;
  • Параметры и состояние внешнего водовода.

Важно знать! Напор в системе определяется самым низким показателем (как, правило, в самой удаленной точке). В прямой и обратке разница напора должна составлять до 0,3…0,5 атм для реализации нормальной циркуляции рабочей жидкости

Подключение одноконтурного и двухконтурного котла

Подключение одноконтурного и двухконтурного котла

Причины падения давления в контуре:

  1. Наличие утечек в трубопроводе;
  2. Нарушение работы котла, трещины на поверхности теплообменника;
  3. Нарушение работы мембранного клапана, отвечающего за безопасность котельного оборудования;

Выход из строя мембраны расширительного бака; Разгерметизация контура подачи горячей воды.

Поиск мест утечки теплоносителя и способы устранения

Утечка на месте соединения трубопроводов

Чтобы вновь нормализовать работу системы необходимо будет найти место, в котором происходит утечка, то есть найти местонахождение очага неполадки.

Для этого нужно осуществить тщательную проверку на герметичность всех отопительных труб, а также обратить внимание на то, как выполнен монтаж, скорее всего проблема кроется в некачественной работе. Если под трубами обнаруживаются небольшие лужицы, в таком случае нужно реагировать на проблему еще сильнее и постараться найти поломку как можно быстрее

Если под трубами обнаруживаются небольшие лужицы, в таком случае нужно реагировать на проблему еще сильнее и постараться найти поломку как можно быстрее.

Но в этом есть и плюсы, поскольку если вы заметите подобную лужицу, сразу станет понятно, в каком именно месте система дает сбой, потому сразу же обратите на это свое внимание. В том случае если давление системы продолжает до сих пор падать, а разводка труб мешает предпринять какие-либо действия, то в таком случае обнаружить в каком месте происходит утечка, будет сложно, но кто сказал что невозможно?

В том случае если давление системы продолжает до сих пор падать, а разводка труб мешает предпринять какие-либо действия, то в таком случае обнаружить в каком месте происходит утечка, будет сложно, но кто сказал что невозможно?

На это просто потребуется немного больше времени. В такой ситуации лучше всего воспользоваться помощью высококвалифицированных специалистов, потому что они располагают необходимым для поиска утечки оборудованием.

Также до того как начать работу от всей системы отсекаются котел и радиаторы. Поэтому когда воздух будет поступать наружу под давлением, он будет свистеть, таким образом, и будет обнаружено место утечки в системе.

После того как место утечки найдено, необходимо осуществить следующий ремонт:

  • Тот кусок трубы, в котором образовалась трещина, заменяется новым материалом.
  • Ослабленное соединение приводится в норму.
  • Для подмотки используется уплотнительная лента.
  • Поврежденный узел заменяется новой исправной деталью.

Если после не обнаружены потери давления, то необходимо проверить работу котельного оборудования.

Краткое описание

Весьма распространенный гидравлический удар в обустроенной системе качественного отопления представляет собой своеобразное явление, которое базируется на нормах динамики разных веществ. Само проявление отличается тем, что при периодическом изменении скорости движении потока рабочей жидкости наблюдается повышение показателей давления. В качестве главного теплоносителя выступает вода, основным показателем которой является несжимаемость. В период циркуляции заправленного теплоносителя по трубопроводам и нагревательным элементам на его пути могут возникать различные гидравлические препятствия. В большинстве случаев это повороты, резкие перепады диаметра трубопроводов, а также арматура запорно-регулирующего типа.

В созданных неблагоприятных условиях теплоноситель может повредить те элементы, которые представляют потоку сильное гидравлическое сопротивление. Это могут быть конвекторы, повороты труб, различные приборы, радиаторы и даже теплообменники котлов.

Авария вполне может возникнуть в результате постепенного износа эксплуатируемой конструкции и ее элементов либо в результате внезапного воздействия сильного скачка показателей. Во всех ситуациях последствия гидроудара влекут за собой материальные растраты на ликвидацию протечки. Чтобы самому не оказаться в такой ситуации следует понимать базовые причины образования гидроудара. Последствия аварии всегда непредсказуемые, начиная от самой обычной поломки циркуляционного насоса и заканчивая масштабным затоплением всего дома. Все зависит от качества и мощности системы.

Самые распространенные последствия воздействия гидроудара

Расширительный бак и его прокачка

В системе закрытого типа причиной падения напора в контуре может стать выход из строя расширительного бака.

Признаки неполадки:

  • Частые подпитки системы. Если существует потребность дополнительно вводить в систему теплоноситель, как минимум, раз в неделю, без видимых утечек, то проблема заключается в некорректной работе расширительного бака;
  • Разброс показаний манометра для разных режимов работы системы. Резкое падение напора теплоносителя в системе при использовании горячего водоснабжения также свидетельствует о неисправностях в РБ.

Давление внутри расширительного бака

Для проверки работоспособности необходима прокачка бака и проверка соответствия давления в нем давлению в системе отопления.

Последовательность действий прокачки:

  1. Перекрыть запорные краны (прямой и обратной подачи воды);
  2. Открыть штуцер, сливать воду, пока величина напора в котле не станет равна нулю;
  3. Снять показания на бачке расширения в положении штуцера «открыто». Наличие конденсата на РБ не должно наблюдаться;
  4. Нагнетать воздух насосом в РБ до того, как из штуцера не перестанет течь жидкость. Дать стечь воде из бачка полностью;
  5. Выпустить воздух;
  6. Повторить процедуру, удерживая давление в РБ на уровне 1,1…1,3 бар;
  7. Открыть запорную арматуру;
  8. Запустить теплоноситель в сеть. Установить уровень давления 1…1,1 бар.

Нагнетание воздуха

При отсутствии специального насоса для РБ можно использовать обычный велосипедный.

Внимание! Большинство производителей в паспорте оборудования указывают значение давления на воздушном отсеке. Это значительно упрощает процедуру подбора расширительного бака для котла

https://youtube.com/watch?v=pmaNG6h8CVQ%3F

Значение давления в системе отопления частного дома

В системе отопления одним из самых важных показателей является именно давление. Оно влияет на качество работы оборудования и определяет, насколько эффективна теплопередача.

Только в том случае, если показатели силы, с которой давит вода, соответствуют норме, можно говорить о качественной работе теплосети. Скорость воды зависит от уровня давления. Чем оно выше, тем быстрее движется поток, и, соответственно, эффективнее теплопередача. Высокий показатель гарантирует доставку воды во все помещения с минимальными потерями температуры.

Если напор будет недостаточно сильный, нагретая в котле вода будет слишком медленно перемещаться по элементам отопительной системы, что приведет к поступлению ее в жилые помещения с температурой намного ниже, чем на выходе из котла. Низкое давление приводит к значительным теплопотерям.

Давление в теплосети бывает двух видов, статическое и динамическое. В первом случае речь идет о силе, с которой столб воды, находящейся в состоянии покоя, давит на котел, трубопровод и радиатор. Зависит этот показатель от высоты. С каждыми 10 метрами он увеличивается на 1 Атм. Под динамическим давлением подразумевается сила, прилагаемая к элементам системы жидкостью, которая движется.

Сумма показателей статического и динамического давления определяет, насколько эффективна система, и носит название рабочего давления.

Причины роста и падения в системе

Перепады давления сигнализируют о проблемах в теплосети.

Если напор снизился, проверить причину можно следующим способом. Нужно остановить насос и проверить, достаточен ли напор статичной жидкости. Если он не упал, значит, проблема в насосах, которые недостаточно сильно толкают теплоноситель.

В том случае, если статическое давление тоже падает, скорее всего, в трубах или котле возникла утечка. В котле могли возникнуть микротрещины.

Их необходимо запаять. Накипь и поломка расширительного бачка также могут вызвать падение напора. Предотвратить образование накипи можно при помощи специальных добавок. Определить место, где нарушилась герметичность, можно путем поочередного отключения элементов теплосети. Если напор нормализуется, значит, утечка именно в отключенной зоне. Внимательный осмотр системы также может помочь выявить место разгерметизации.

Наличие пятен, капель, луж, ржавчины говорят об утечках воды. Чаще всего такого рода проблемы возникают в местах соединения элементов оборудования. Если трубы не стальные, найти следы на месте, где просочилась вода, очень сложно. В этом случае, а также если трубы скрытые, лучше обратиться к специалисту. Он спустит жидкость, при помощи воздуха обнаружит утечку и устранит проблему.

Увеличение давления случается реже и является, как правило, следствием остановки движения теплоносителя. В трех случаях из четырех проблема в регуляторе. Он с целью снизить температуру носителя может закрыть клапаны, прекратив его подачу. Еще одна возможная причина – ошибочная непрерывная подпитка. Такая неисправность может быть как автоматической, так и вызванной чьим-то небрежным вмешательством.

При нормальной работе техники повышение напора может быть вызвано перекрытием задвижки или крана. Причиной увеличения напора теплоносителя может быть также воздушная пробка, закупоривание фильтра или грязевика.

Следует также контролировать изменение разницы напора жидкости между подающей и обратной трубами. Если эта разница возросла, значит, замедлилась циркуляция теплоносителя. И в этом случае возможной причиной может быть воздушная пробка.

Если разница в давлении между трубами приближается к нулю, проблема связана с нарушением движения жидкости или возникла неисправность регулятора отопления.

Повышение давления в закрытых системах отопления

Причины повышения давления из-за образования воздушной пробки в системе закрытого типа:

  • Быстрое заполнение системы водой при пуске;
  • Контур заполняется с верхней точки;
  • После ремонта радиаторов отопления забыли спустить воздух через краны Маевского;
  • Неисправности автоматических воздухоотводчиков и кранов Маевского;
  • Разболтанная крыльчатка циркуляционного насоса, через которую может подсасываться воздух.

Заполнять водяной контур нужно с нижней точки при открытых кранах стравливания воздуха. Заполнять нужно медленно, до тех пор, пока с воздухоотводчика в самой верхней точке контура не польется вода. Перед заполнением контура можно обмазать все воздухоспускные элементы мыльной пеной, так проверяется их работоспособность. Если насос подсасывает воздух, то под ним наверняка обнаружится протечка.

Как решить проблему падения давления

Если вам никогда раньше не приходилось восстанавливать котловое оборудование своими руками, не стоит заниматься самостоятельным ремонтом. Не зная схем и принципов работы агрегатов, можно допустить ошибки и вывести из строя всю систему.

Чтобы отремонтировать оборудование, нужно провести ряд комплексных мероприятий

В первую очередь, важно определить из-за чего в котле падает давление в двухконтурной установке

В устройствах с принудительной циркуляцией к неполадкам приводит утечка жидкости. Для определения места протечки нужно провести комплексный осмотр мест соединения.

При первичном осмотре бывает проблематично найти место утечки. При появлении лужицы под трубопроводом, к ремонту нужно приступить как можно быстрее. В противном случае поломка приведет к плачевным последствиям. В большинстве случаев ремонт подразумевает замену старых труб, которые были подвергнуты коррозийным процессам.

При наличии сложной разводки процесс поиска места утечки может вызвать ряд трудностей. При нестабильном давлении и отсутствии возможности найти причину поломки понадобится вызвать специалиста, который задействует специальные приборы для быстрого и эффективного определения ошибки.

Перед выполнением ремонта нужно отсоединить радиаторы и котел от системы и найти поврежденный участок. В случае деформации трубы ее следует заменить новой. Если протечка образовалась в месте соединения труб, выполняется повторная герметизация. В качестве герметизирующего состава используется специальная лента или герметик.

Если проблема связана с неисправностями в расширительном баке, значит, на был выбран неподходящий объем или произошло повреждение мембраны. Ремонт будет требовать проведения повторных расчетов или замены бачка.

При сбрасывании давления после первого запуска беспокоиться по поводу выхода из строя отопительной системы не стоит. Это нормальная реакция, связанная с тем, что в контуре присутствует большое количество воздуха. При нормальной работе оборудования пузырьки выйдут из трубопровода, а характеристики контура стабилизируются. Чтобы быстрее вывести пузырьки, понадобится задействовать ручной механизм для стравливания воздуха.

Если произошло повреждение теплообменника из-за интенсивной эксплуатации и износа, найти источник проблемы без специализированного оборудования будет сложно.

Для предотвращения многочисленных проблем в работе системы отопления, включая снижение давления, важно выполнять комплексную профилактику и соблюдать ряд правил использования. Стоит следить за правильностью подключения трубопровода и обогревательных элементов, поскольку многие ошибки допускаются еще на этапе монтажа. Чтобы избежать образования воздушных пробок в обогревательном контуре, важно грамотно закрепить рабочие узлы, убедиться в работоспособности клапанов и соединений, а также провести диагностику

Давление подается с помощью компрессора на ¼ больше стандартного значения

Чтобы избежать образования воздушных пробок в обогревательном контуре, важно грамотно закрепить рабочие узлы, убедиться в работоспособности клапанов и соединений, а также провести диагностику. Давление подается с помощью компрессора на ¼ больше стандартного значения. Если через 30 минут показатели не упадут, это будет свидетельствовать о том, что ошибка устранена и можно приступать к эксплуатации котла в прежнем режиме

Если замечаются резкие скачки давления, понадобится повторная проверка системы на наличие протечек

Если через 30 минут показатели не упадут, это будет свидетельствовать о том, что ошибка устранена и можно приступать к эксплуатации котла в прежнем режиме. Если замечаются резкие скачки давления, понадобится повторная проверка системы на наличие протечек.

Для обеспечения теплоснабжения и подогрева воды в индивидуальном жилом доме владельцы чаще всего устанавливают газовые котлы с замкнутой циркуляцией теплоносителя. Для установки и эксплуатации газового котла необходимо, чтобы рядом проходил газопровод. Если же сети газоснабжения поблизости отсутствуют, для отопления можно использовать сжиженный нефтяной газ в баллонах.

Двухконтурная конструкция позволяет увеличивать напор рабочей среды в контуре системы. Снижение давления способствует возникновению проблем при работе отопительной системы. Рассмотрим подробнее, какие бывают причины, и какими способами можно устранить эту неприятную проблему.
