Схема и принцип действия реле контроля напряжения

Особенности настройки РКН

Реле напряжения имеют три основные настройки:

• Установка порогового срабатывания по максимальному значению – Umax.
• Установка минимального значения, при котором происходит срабатывание устройства – Umin.
• Установка времени задержки коммутации после нормализации параметров электрической сети.

При установке пороговых значений необходимо соблюдать «золотую середину». Если пороги заданы слишком широко, то потребители могут не получить эффективную защиту. Пороги, заданные слишком жестко, становятся причиной слишком частого срабатывания РКН. Частые включения и выключения негативно влияют на эксплуатационный период как самого реле контроля напряжения, так и подключаемых нагрузок.

Управление настройками реле контроля напряжения может быть электромеханическим или цифровым. В первом случае пороговые значения устанавливаются переменным резистором, расположенным на передней панели, во втором – кнопками с отображением значений на LED-экране.

Некоторые РКН не имеют возможности настройки пороговых значений. Обычно нижний предел равен 170 В, а верхний – 265 В. Пороги определяются в заводских условиях, и изменить их самостоятельно невозможно. Эти приборы стоят дешевле. Но перед покупкой необходимо удостовериться, что такой допустимый диапазон соответствует эксплуатационным условиям.

Общие рекомендации по установке реле контроля напряжения

РКН являются достаточно дорогими устройствами, поэтому при их монтаже необходимо соблюдать несколько условий, среди них:

• Установка перед РКН автоматического выключателя стандартного исполнения, токовая нагрузка которого ниже максимальной токовой нагрузки реле напряжения на 20 %. Эта мера обеспечивает защиту прибора от короткого замыкания.
• Использование в комплексе с реле дополнительных защитных устройств – УЗО и стабилизаторов.
• При стационарной установке – обеспечение доступа для осмотра, обслуживания и параметрирования прибора.

Схемы подключения однофазных реле контроля напряжения

В зависимости от производителя РКН могут иметь разные варианты подключения. Перед тем как подключить реле контроля напряжения необходимо ознакомиться со схемой, указанной в инструкции или на его корпусе.

Однофазные реле обычно подключают в электросеть напрямую, то есть через их контакты протекает рабочий ток электросети. РКН монтируют в разрыве между электрическим счетчиком и группой потребителей. Для защиты от сверхтоков перед ним устанавливают дифавтомат. До прибора учета устанавливают вводный автомат, поэтому проведение монтажных работ при выключенном вводном АВ совершенно безопасно.

Этапы работ:

• Обесточить электросеть с помощью вводного автоматического выключателя. Для контроля отсутствия напряжения используют индикаторную отвертку.
• Установить РКН на DIN-рейку, защелкнуть фиксатор, проверить надежность удерживания прибора.
• Зачистить концы разрыва проводов, идущих от счетчика к нагрузкам.
• Закрепить провода, идущие от прибора учета, на штатных местах в верхней части РКН. Это – «фаза» и «ноль».
• Провод «фаза», идущий к потребителям, закрепляется на штатное место внизу прибора.
• Включить вводный автоматический выключатель и убедиться с помощью индикаторной отвертки, что напряжение поступает на вход реле.
• Включить РКН и выставить пороговые значения и время задержки включения.

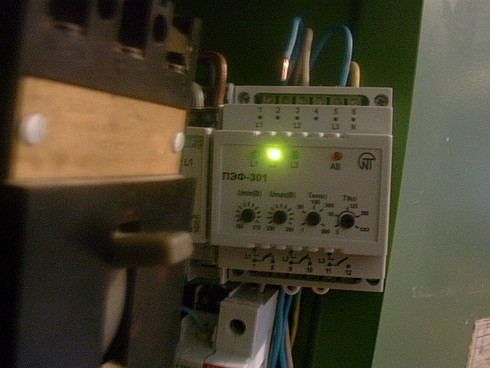

Схема подключения трехфазных РКН в электрическую цепь

Трехфазные реле контроля напряжения могут подключаться двумя способами:

• Напрямую. В этом случае потребители в нештатных ситуациях отключаются контактами самого реле.
• Опосредовано. Такая схема подключения предусматривает прохождение рабочего тока через контакты не реле, а управляемого им магнитного пускателя. После магнитного пускателя устанавливаются одно- и трехполюсные автоматы, с помощью которых нагрузки разделяют на группы. Опосредованная схема подключения применяется в случаях обслуживания высокомощных нагрузок.

Проверка работоспособности реле контроля напряжения

Простых домашних способов проверки РКН на исправность не существует. Для того чтобы проверить реле контроля напряжения на работоспособность, в лабораторных условиях создают схему с имитацией нагрузки способом регулирования подаваемого напряжения. Прибор должен срабатывать на установленных пороговых значениях.

Применение трехфазных реле контроля

Основной функцией реле напряжения является контроль над разностью потенциалов или напряжением в трехфазных электрических сетях, рассчитанных на 380 В. Обычные колебания напряжения, происходящие в небольших пределах, не наносят вреда проводке, подключенным приборам и оборудованию. Однако в случае скачков в сторону увеличения или уменьшения, могут возникнуть большие проблемы.

Под действием слишком высокого напряжения изоляция проводов и кабелей перегревается и в конце концов расплавляется. Наступает и перегорание бытовой техники, включенной в трехфазную цепь. Если же напряжение слишком маленькое, это приводит к снижению мощности и последующим сбоям в работе электронной аппаратуры. В некоторых случаях приборы перестают работать и самостоятельно выключаются.

Особенно тяжелые последствия наступают для электродвигателей, которые в результате падения напряжения очень часто сгорают. В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети.

Для чего используется?

Данное защитное устройство необходимо, как и автоматический выключатель. Однако у этого аппарата другое назначение — следить за напряжением.

Перенапряжение в сети частая причина выхода дорогой аппаратуры из строя, ремонт и замена которой обходится в копеечку, поскольку поломка от перенапряжения не является гарантийным обязательством. И как правило, такие скачки длятся несколько секунд, пока на подстанции не сработает защита, этого вполне хватит чтобы электроника в доме вышла из строя. Посмотрите сколько у вас включено приборов в розетку, даже если ими не пользуетесь, в данный момент, все они в потенциальной угрозе.

Чтобы этого избежать создано реле напряжения, которое круглосуточно следит за состоянием электрического потенциала в вашей квартире, и мгновенно обесточит сеть в случае его нештатного изменения.

Обратите внимание на однофазное реле РН-104 volt control от производителя Новатек Электро. Простое в настройке и эксплуатации оно станет на страже электрической сети вашего дома либо квартиры. Ниже мы рассмотрим конструкцию и принцип работы реле контроля напряжения

Что лучше: реле или стабилизатор

Некоторые пользователи вместо реле контроля применяют в доме типовой стабилизатор напряжения. В ряде случаев такое решение считается оправданным. Однако отмечено несколько нюансов, учитываемых при выборе надежного способа защита электроприборов. Прежде всего, нужно иметь в виду, что они выполняют схожие функции и могут отключать нагрузку в аварийной ситуации. Но разница в их работе все же имеется и проявляется в следующем:

• стабилизаторы отличаются повышенным уровнем шумности и стоят значительно дороже;
• они более инерционны, особенно при отслеживании резких перепадов напряжения;
• в них не предусмотрена возможность регулировки установочных параметров;
• эти приборы занимают значительно больше места.

При уменьшении входного сигнала стабилизатор начинает потреблять больше тока, что объясняется необходимостью поддерживать на неизменном уровне напряжение на выходе.

Применение устройства

Реле тока и напряжения необходимо в том случае, когда возникает перегрузка питающей среды. В этом случае все аппараты-потребители делятся на несколько групп: приоритетные и неприоритетные. К первым можно отнести важные устройства, например, это могут быть компьютеры, аппаратура для видеосъёмки или хранения данных. К числу неприоритетных относятся дополнительное оборудование и бытовые устройства. Поэтому часто устанавливается реле, чтобы предотвратить перегрузку сети и дальнейшее её отключение.

В большинстве устройств релейной защиты стоит именно реле токового ограничения. Оно реагирует на недопустимый подъём тока, а реле минимального напряжения работает в обратном порядке. Оно реагирует на снижение допустимого значения. Главное отличие токового от реле напряжения заключается в том, что первое срабатывает последовательно цепи.

В бытовой сфере ток срабатывания реле необходим для защиты от перегрузки следующих бытовых приборов:

• кондиционеры;
• котлы для отопления;
• стиральные машины;
• холодильники.

Реле напряжения ТМ DigiTop

Данные реле выпускают в Донецке. Производитель выпускает несколько серий
приборов с защитой от скачков напряжения.
Реле напряжения серии V-protektor предназначено только для защиты
от перепадов напряжения. Выпускается на номинальные токи 16, 20, 32, 40, 50, 63
А в однофазном исполнении, имеет встроенную термозащиту от перегрева,
срабатывающую при 100 градусах. Верхний порог срабатывания от 210 до 270 В,
нижний — от 120 до 200 В. Время автоматического включения от 5 до 600 сек. Есть
и трехфазное реле напряжения V-protektor 380, достаточно компактное 35 мм (два модуля), но
максимальный ток в фазе не более 10А.

Схема подключения реле напряжения V-Protektor DigiTop

Диджитоп
выпускает и совмещенное в одном устройстве реле напряжения и реле тока
VA-protektor. Помимо защиты от перенапряжений, прибор обеспечивает и
ограничение по току (мощности). Выпускают на номинальные токи 32, 40, 50 и 63
А. Все параметры по напряжению такие же, как и у V-protektor. По номинальному и
максимальному току VA контролирует нагрузку и при превышении номинального
отключает сеть через 10 мин., а максимального — через 0,04 сек. На дисплее
прибора отображается и напряжение и ток. Гарантия на VA-protektor 2 года.

Ну и самый продвинутый из серии реле напряжений от ТМ DigiTop —
многофункциональное реле МР-63. Собственно всё тоже самое, как и у предыдущего
VA-protektor, только МР-63 показывает помимо тока и напряжения, еще и активную
мощность.

Принцип работы и установки РПН

К общей линии подключается трансформатор тока, а после него — потребители. К первой очереди в схему включаются нагрузки, имеющие приоритетное значение и не подлежащие отключению.

Затем в схему включается реле потребителей, через которое соединяются неприоритетные группы нагрузок

При превышении тока в сети они будут отключаться в установленной последовательности в соответствии со степенью важности. Приходящий от измерителя тока сигнал поступает для анализа на встроенный в модуль компаратор

Этот элемент производит соотнесение сигнала с установленным по настройкам значением основного напряжения

Реле определяет момент срабатывания компаратора, время отключения нагрузок с малым приоритетом. Как результат — снижение тока в сети. Через установленное в настройках прибора время реле попытается подключить к сети менее важных потребителей

Этот элемент производит соотнесение сигнала с установленным по настройкам значением основного напряжения. Реле определяет момент срабатывания компаратора, время отключения нагрузок с малым приоритетом. Как результат — снижение тока в сети. Через установленное в настройках прибора время реле попытается подключить к сети менее важных потребителей

Приходящий от измерителя тока сигнал поступает для анализа на встроенный в модуль компаратор. Этот элемент производит соотнесение сигнала с установленным по настройкам значением основного напряжения. Реле определяет момент срабатывания компаратора, время отключения нагрузок с малым приоритетом. Как результат — снижение тока в сети. Через установленное в настройках прибора время реле попытается подключить к сети менее важных потребителей.

Многоканальные РПН способны одновременно работать с несколькими линиями, последовательно отключающихся, начиная с нижайшего приоритета. Включаются линии, наоборот, начиная с более высокого уровня значимости.

Установка реле позволяет обойтись стандартным комплектом оборудования без затрат на дополнительную мощность сети. Это позволяет сэкономить средства — это особенно заметно в масштабах даже малого предприятия.

Ниже представлена схема подключения на примере квартиры. На входе имеется выключатель (25А), далее счетчик и группа автоматов. Также подключено определенное число бытовых приборов различных видов и мощности.

Типовая схема подключения РПН к сети в квартире многоэтажного жилого дома

При необходимости одновременного включения сразу всех электропотребителей, выходной автомат в щитке отключится, свет погаснет и все приборы прекратят свое функционирование. В действие будет приведена тепловая блокировка и автомат отключит от электропитания всю квартиру. Будет необходимо найти причины, приведшие к перегрузке, и заново включить автомат.

Совет №1: При использовании РПН такой проблемы и связанных с ней сложностей можно избежать. Необходимо выделить в приоритетные те линии, которые требуются в первую очередь, и отнести к неприоритетным малозначительные нагрузки. Прибор ограничит поступление электротока из сети и не допустит полного выключения.

Такие устройства широко используются и в системах защиты на предприятиях любого масштаба для не допущения возникновения аварийных и внештатных ситуаций. Особенно актуально применение РПН на производствах с большим количеством станков и технологического оборудования, на которых перегрузки, короткие замыкания или отключение электроэнергии могут привести к серьезным последствиям.

Область применения

Данное устройство используется в тех случаях, когда лимит потребляемой мощности, определенный на квартиру или частный дом, не позволяет использовать одновременно все необходимые электроприборы.

Реле выбора приоритета нагрузки позволяет комфортно эксплуатировать все необходимые электроприборы, не ощущая при этом каких-либо неудобств. Без использования данного устройства возникла бы необходимость вручную отключать не приоритетные в данный момент электроприборы либо, в случае не ограничения потребляемой мощности, электропроводка была бы полностью обесточена при превышении допустимого лимита. Обычно лимит мощности ограничивается автоматическим выключателем либо ограничителем мощности.

Удобство использования данного аппарата особенно ощутимо, если до его установки была актуальна проблема частого отключения вводного автоматического выключателя. Внезапное обесточивание электропроводки приносит ряд неудобств, сбивается работа электроприборов, а отключившийся из-за перегрузки автоматический выключатель можно включить только после охлаждения сработавшего теплового расцепителя.

РПН используются также и на предприятиях. Они позволяют эксплуатировать оборудование и различные электроприборы в условиях ограниченного лимита мощности, что освобождает от необходимости его увеличения. Также на предприятиях данное реле применяют в случае необходимости реализации мер по энергосбережению. Например, если на определенные нужды определяется лимит потребляемой электрической энергии, то во избежание его превышения аппарат будет отключать определенную часть потребителей.

Также мы рекомендуем просмотреть видео, на котором подробно рассматривается принцип действия аппарата:

Вот мы и рассмотрели назначение, устройство и принцип работы реле приоритета нагрузок. Надеемся, теперь вам стало понятно, как работает аппарат и где применяется!

Устройство

РПН имеет встроенный измеритель тока и исполнительный элемент, который осуществляет коммутацию контактов при достижении порогового значения тока и с заданной выдержкой времени. Встроенный измерительный элемент может контролировать ток в определенном диапазоне, в зависимости от конкретного типа устройства.

Что касается максимального тока, коммутируемого встроенными контактами, то он обычно имеет стандартное значение 16 А. При необходимости коммутации больших токов применяют контакторы (магнитные пускатели) — в данном случае реле приоритета будет подавать только управляющий импульс на контактор.

Для необходимости контроля больших токов есть отдельные типы аппаратов, позволяющие подключить внешние трансформаторы тока. РПН могут быть как однофазными, так и трехфазными, а в зависимости от количества управляемых нагрузок они разделяются на одноканальные и многоканальные.

Трехфазные устройства могут работать в качестве реле приоритета фаз, осуществляя переключение однофазных нагрузок между фазами для предотвращения большой не симметрии по фазам или для предотвращения обесточения линии при обрыве одной из фаз в электрической сети.

Настройка рабочих режимов

Независимо от типа реле, различают три основных параметра для настройки:

• Верхний предел напряжения U_max — отвечает за максимально допустимое значение в сети, превышение которого приведет к отключению электричества.
• Нижний предел напряжения U_min — отвечает за минимально допустимое значение в сети. Снижение показания ниже заданной цифры приведет к отключению нагрузки.
• Время задержки на включение — время повторного включения питания после отключения. Устройство включается только в том случае, если напряжение находится в пределах установленных значений. Как правило, время задержки устанавливается в секундах.

Для изменения параметров используют механические или цифровые кнопки, расположенные на переднем корпусе устройства. Как правильно изменить настройки прибора описано в инструкции по эксплуатации.

Watch this video on YouTube

Watch this video on YouTube

Настройка реле напряжения

Все настройки прибора выполняются после подачи на него напряжения. По умолчанию РН выставлено на заводские настройки, которые в большинстве случаев имеют следующие значения:

— Граничный верхний предел напряжения — 250 В;

— Граничный нижний предел напряжения — 170 В;

— Временная отсрочка на включение — 15 секунд.

Однако, при желании потребителя указанные показатели могут быть откорректированы.

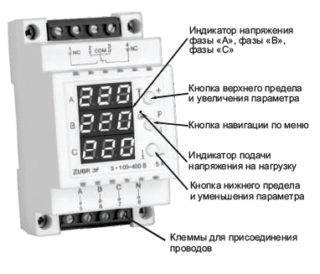

Так, например, для настройки цифрового прибора предусмотрены кнопки повышения и понижения («ВВЕРХ», «ВНИЗ»).  И если возникает необходимость откорректировать граничные значения напряжения, при которых устройство не будет отключать нагрузку, то достаточно выполнить следующие действия.

Нажав кратковременно на необходимую кнопку, экран прибора отобразит записанное ранее значение уставки, которое кстати хранится в энергонезависимой памяти контроллера. Если же удерживать кнопку в течение 5 секунд, то появляется  возможность внесения изменений, о чем пользователя уведомляют мигающие символы. Далее, путем нажатия кнопок «ВВЕРХ» или «ВНИЗ» осуществляется выбор требуемых значений граничного напряжения. Тогда как запись установленных показателей производится автоматически по истечении 10 секунд после последнего нажатия кнопок.

 Аналогичным образом можно перезаписать значения времени задержки на включение. Ну а для того, чтобы попасть в режим ввода данных достаточно одновременно удерживать  кнопки «ВВЕРХ» и «ВНИЗ», а уже после добавить или уменьшить требуемую величину (обычно шаг временной уставки составляет 5 секунд).

После внесения корректировок, прибор будет работать уже по новому (заданному вами) алгоритму.

Устройство

РПН имеет встроенный измеритель тока и исполнительный элемент, который осуществляет коммутацию контактов при достижении порогового значения тока и с заданной выдержкой времени. Встроенный измерительный элемент может контролировать ток в определенном диапазоне, в зависимости от конкретного типа устройства.

Что касается максимального тока, коммутируемого встроенными контактами, то он обычно имеет стандартное значение 16 А. При необходимости коммутации больших токов применяют контакторы (магнитные пускатели) — в данном случае реле приоритета будет подавать только управляющий импульс на контактор.

Для необходимости контроля больших токов есть отдельные типы аппаратов, позволяющие подключить внешние трансформаторы тока. РПН могут быть как однофазными, так и трехфазными, а в зависимости от количества управляемых нагрузок они разделяются на одноканальные и многоканальные.

Трехфазные устройства могут работать в качестве реле приоритета фаз, осуществляя переключение однофазных нагрузок между фазами для предотвращения большой не симметрии по фазам или для предотвращения обесточения линии при обрыве одной из фаз в электрической сети.

Назначение

Реле приоритета служит для управления группами потребителей в электрических сетях, в которых максимальная потребляемая мощность ограничена и не позволяет включать одновременно в сеть всех необходимых потребителей электрической энергии.

Также данное устройство может выступать в роли реле ограничения мощности в тех случаях, когда необходимо ограничить ток, протекаемый по тому или иному участку цепи, например, при добавлении новых электропротребителей в сеть, которая имеет недостаточную нагрузочную способность.

В обоих случаях применение реле приоритета нагрузок позволяет избежать отключения автоматического выключателя от перегрузки, оставив в работе наиболее важных потребителей.

Назначение и способы подключения

Регулировка тока возврата токового реле

ТР является основной составляющей всех защитных устройств, устанавливаемых в силовых цепях. Исходя из этого, следует рассматривать особенности применения прибора.

Основное его назначение – служить исполнительным элементом в составе автоматических выключателей, устройств защитного отключения и многих подобных им приборов. В соответствии с этим определяется область их применения совместно с обозначенными выше устройствами.

• Силовые цепи высоковольтных линий и имеющееся в их составе защитное оборудование.
• Коммутационные распределительные щиты, в которые ТР входят отдельно или в составе других устройств.
• Бытовые однофазные вводы и распределительные (линейные) приборы, устанавливаемые в пределах домашних щитков.

Трехфазный асинхронный двигатель

В соответствии с назначением коммутирующих приборов выбираются схемы их включения.

Чтобы подключить релейный автомат к действующим электросетям или другим цепям могут использоваться несколько способов. Они различаются по типу защищаемого оборудования:

• трехфазные асинхронные двигатели;
• потребители, включенные в силовые сети 380 Вольт;
• нагрузки, подключаемые на выходе цепей с питающим напряжением 220 Вольт.

В соответствии с первым из этих пунктов ТР используются в качестве э/м расцепителей, отключающих цепь при превышении рабочими токами допустимого уровня. При установке в трехфазные цепи они выполняют ту же функцию, но в более широком диапазоне функциональных возможностей. Как расцепители они входят в состав мощных контакторных устройств и э/м пускателей.

Несколько иное назначение имеют реле, устанавливаемые во вводные (линейные) автоматы и УЗО. Здесь они выполняют функцию чувствительных элементов, обеспечивающих срабатывание по отсечке тока (уставке). При включении они настраиваются на такие предельные режимы работы, как перегрузка по току, короткое замыкание и утечки.

Согласно принятой в электротехнике терминологии в двух первых случаях они логически позиционируются как реле максимального тока.

Для чего нужно реле приоритета

Быт современного человека окружён множеством электроприборов. Это стиральные машины, бойлеры, кондиционеры, телевизоры и другая бытовая радиотехника. В одной только кухне можно встретить электроплиту, микроволновую печь, гриль, тостер, электрочайник и прочие приборы.

В старом жилом фонде с проводкой прошлого века, ввод электроснабжения в каждую квартиру осуществляется через электросчётчик и единый автоматический выключатель. Предохранитель этого автомата, как правило, выдерживает ток силой в 25 А. Если подключать к электросети одновременно множество электроустройств, то защита будет выключать ток. Хозяевам жилья придётся постоянно выходить на площадку к этажному щиту и возвращать автомат в рабочий режим, поскольку будет срабатывать его тепловая защита от перегрузки. Чтобы избежать частых перебоев энергоснабжения, на вводе в систему электросети квартиры, помимо других стандартных средств защиты, встраивают дополнительное устройство — реле выбора приоритетного направления.

Совместная установка реле и контактора

Дополнительный контактор устанавливается в случае, когда величина коммутируемых токов слишком велика. Зачастую установка реле вместе с контактором обходится дешевле покупки РКН, которое будет соответствовать параметрам потока электронов.

К номинальному току контрольного элемента в таком случае одно требование – он должен превышать значение, при котором срабатывает контактор. Последний полностью возьмет на себя токовую нагрузку.

У этого варианта подключения имеется один, но довольно существенный, недостаток – пониженное быстродействие. Оно обусловлено тем, что к миллисекундам, нужным для срабатывания прибора контроля, добавляется время, необходимое для реакции контактора

Исходя из этого, при выборе обоих устройств нужно обращать внимание на максимально высокое быстродействие каждого из них

При подключении этой связки фазный провод от ВА подсоединяется к нормально разомкнутому контакту.

Им является вход контакторной цепи. Фазный вход РКН должен подключаться посредством отдельного кабеля. Он может подсоединяться к клемме входа контактора или к контакту выхода ВА.

Поскольку фазный вход контрольного элемента подключается проводником меньшего сечения, необходимо обратить внимание на надежность соединения. Чтобы он не выпадал из гнезда, в котором находится более толстый кабель, оба провода нужно скрутить вместе и зафиксировать припоем или опрессовать специальной гильзой. При выполнении монтажа нужно убедиться, что проводник, подходящий к реле, прочно закреплен

Для подключения выхода РКН к клемме соленоида контактора используется кабель диаметром 1 – 1,5 кв.мм. Ноль контрольного элемента и вторая клемма катушки подсоединяются к нулевой шине

При выполнении монтажа нужно убедиться, что проводник, подходящий к реле, прочно закреплен. Для подключения выхода РКН к клемме соленоида контактора используется кабель диаметром 1 – 1,5 кв.мм. Ноль контрольного элемента и вторая клемма катушки подсоединяются к нулевой шине.

Выход контактора соединяется с распределительной шиной с помощью силового фазного проводника.

Реле контроля ABB

Одним из известных приборов для защиты электрооборудования является реле напряжения трехфазное ABB. Устройство зарекомендовало себя как одно из самых надежных при нарушении баланса напряжения. Для трехфазных сетей разработан прибор ABB SQZ3, выдерживающий напряжение до 400 В. Большой ассортимент позволяет выбрать подходящую модель для определенных условий работы. Устройство позволяет контролировать:

• сетевое напряжение с отключением нагрузки при аварийных ситуациях;
• перекосы, пропадание и правильность чередования фаз с сигналами при отклонениях.

Компания АВВ зарекомендовала себя как надежный поставщик электрооборудования высокого качества, простого в эксплуатации и универсального.

Для чего нужно реле приоритета

Быт современного человека окружён множеством электроприборов. Это стиральные машины, бойлеры, кондиционеры, телевизоры и другая бытовая радиотехника. В одной только кухне можно встретить электроплиту, микроволновую печь, гриль, тостер, электрочайник и прочие приборы.

В старом жилом фонде с проводкой прошлого века, ввод электроснабжения в каждую квартиру осуществляется через электросчётчик и единый автоматический выключатель. Предохранитель этого автомата, как правило, выдерживает ток силой в 25 А. Если подключать к электросети одновременно множество электроустройств, то защита будет выключать ток. Хозяевам жилья придётся постоянно выходить на площадку к этажному щиту и возвращать автомат в рабочий режим, поскольку будет срабатывать его тепловая защита от перегрузки. Чтобы избежать частых перебоев энергоснабжения, на вводе в систему электросети квартиры, помимо других стандартных средств защиты, встраивают дополнительное устройство — реле выбора приоритетного направления.

Схема подключения и установка реле напряжения

Прибор будет выполнять свои функции независимо от положения. Но каждая модель обладает своей схемой подключения. Ее можно посмотреть на корпусе.

Для всех устройств существуют одинаковые правила, которые предназначены для контроля процесса соединения реле с электрической цепью.

Вводные контакты к сети присоединяют через контактор или пускатель. Проводники всех фаз совмещают с клеммами, которые находятся с верхней части прибора. Элементы помечают так:

1. Фазы буквами А, В и С.
2. N – клемма нулевого провода.
3. 1,2,3 – нижние клеммы.

Сначала из клеммы 1 проводник подсоединяют к выходу катушки, которая находится в контакторе. Клемму 3 подключают к любой фазе. Второй выход присоединяют к нулевому проводнику трехфазной сети.

Силовые элементы соединяют так:

1. Каждую фазу, которая подает ток, подключают к входной клемме контактора.
2. Проводники соединяют с выходными клеммами.
3. Чтобы подключить нулевые проводники, в распределительном щитке устанавливают общую нулевую шину.

Для обеспечения надежного контакта используют специальные наконечники.

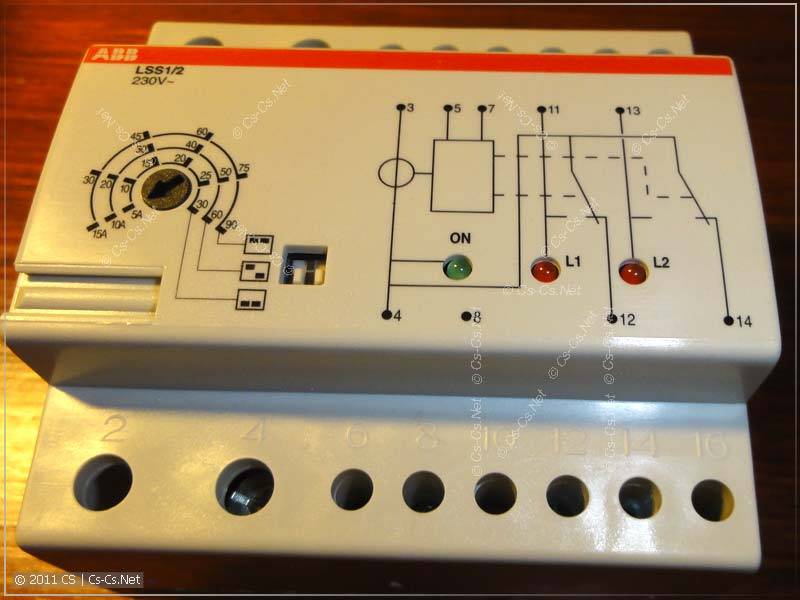

Реле приоритета нагрузок трехфазное однофазное схема

РПН – прибор, контролирующий сохранение приоритетных нагрузок и отключения, менее важных при недостаточной мощности электросети. Реле приоритета нагрузок применяют на производстве и в быту. Ниже кратко рассмотрим, что это за прибор, для чего нужен и как работает.

Назначение

Реле приоритета используют для контроля работоспособности потребителей в сетях, где общей мощности недостаточно для одновременной работы, всех подключенных устройств.

Кроме основной функции, реле способно исполнять роль ограничителя нагрузки в сети, давай возможность распределить и контролировать мощность тока идущего на определенных участках электрической сети. Это необходимо для сохранения целостности сети и обеспечения безопасного технического использования приборов, во время расширении списка приборов-потребителей.

В случае появившейся перегрузки, данное реле позволяет сохранить работоспособность заданных ключевых устройств, без полного отключения сети. Оно спасает сеть от перегрузок и не исключает полные отключения всей сети.

Виды РПН и особенности конструкции

В конструкцию РПН встроен измеритель тока. Благодаря нему и исполнительному элементу, осуществляется переключение контактов, в моменты, когда значение силы тока достигает пороговой отметки. Измерительный элемент определяет силу тока в определенном диапазоне, также он может быть настроен на переключение, исходя из конкретных потребителей сети и их технических характеристик.

Максимальные значение коммутируемого тока, для стандартных контактов, составляет 16 А. На производстве возникает необходимость коммутации больших токов, для этого используют специальные контакторы.

При использовании магнитных пускателей, реле приоритета выделено в отдельную конструкцию и не переключает контакты самостоятельно, а лишь передает управляющий сигнал контактору.

По количеству управляемых нагрузок РПН бывают:

• однофазными;
• трехфазными – позволяют устройству исполнять роль реле приоритета фаз, они переключают нагрузку по однофазным каналам, предотвращая асимметричность, ведущую к обесточиванию всего объекта.

По количеству нагрузок РПН бывают:

• многоканальные;
• одноканальные.

Принцип действия

Принцип работы, проще объяснить на реально существующем РПН, для наглядности.

У гипотетического образца, автоматический выключатель имеет номинал в 25 А, но фактическая нагрузка потребителей сети намного выше.

Во избежание перегрузок и замыканий в сети, а в худшем случае полного отключения, установлено многоканальное (в нашем случае двухканальное) устройство, способное переключать, отключать, включать два потока.

Первый поток является приоритетным и независимо от ситуации в сети остается в рабочем состоянии. Вторая группа потребителей подключена на линию меньшего приоритета. Соответственно при достижении порога в 25 А РПН отключит вторую группу.

Если ввести в систему дополнительную третью группу приоритета, то отключение будет начинаться именно с нее.

Независимо от количества приоритетов групп потребителей их отключение всегда происходит по схеме:

1. Ток превысил номинальный — отключается группа с низшим приоритетом.
2. Реле «проверяет» нагрузку в сети.
3. Если сила тока не уменьшилась, то система снова повторяет первых два действия.

Когда сила тока падает, система поочередно включает ранее отключенные линии, повторяя первое и второй действие из алгоритма в обратном порядке.

Область применения

РПН необходим когда необходимо настроить сеть с лимитами потребляемых мощностей. Бывает это в случаях, когда потребителей больше чем может обеспечить текущая сеть, а изменить ее характеристики сложно или невозможно.

Прибор позволяет обеспечить работоспособность и продуктивное использование большого количества приборов, сохраняя целостность и безопасность сетевой конструкции. Если не использовать прибор, то нужно, либо отключать, менее важные, приборы вручную, либо менять эксплуатационные характеристики сети.

Лимит переключения зачастую совпадает с лимитом отключения общего ограничителя сети.

Используя прибор можно сделать использование домашней и производственной аппаратуры более комфортным. В бытовых условия, ценность прибора почувствуют люди со слабой проводкой в доме. Для нее характерны частые «выбивания пробок». Постоянные отключения плохо сказываются на приборах, а вернуть на место «пробку» можно только после полного остывания теплового расцепителя, что весьма неудобно.
