Виды промежуточных реле
Промежуточное реле на Din-рейку
По конструкции они разделяются на реле электромагнитные промежуточные или механические и электронные приборы. Механические реле могут работать в разных условиях. Это долговечные и надежные приборы, но недостаточно точные. Поэтому чаще в цепь монтируют их аналоги – электронные реле на дин-рейку. Также реле можно установить на ровную поверхность. Для этого фиксаторы замков нужно раздвинуть.
По назначению устройства делятся на следующие категории.
- Комбинированные взаимозависимые приборы, функционирующие в группе.
- Логические устройства, которые работают на микропроцессорах в цепи с цифровыми реле.
- Измерительные, с механизмом подстройки, срабатывающие на определенный уровень сигнала.
По способу работы РП бывают прямые, которые непосредственно размыкают или замыкают цепь, и косвенные, работающие вместе с другими устройствами. Они не размыкают цепь сразу после поступившего сигнала.
Есть приборы максимального типа переключения, когда срабатывание происходит в момент увеличения порогового значения параметра цепи. Минимальный тип срабатывает во время снижения характеристик.
По способу подключения в цепь есть первичные, которые можно подключать в цепь напрямую. Вторичные устанавливают через катушки индуктивности или конденсаторы.
Преимущества и недостатки реле контроля фаз российского производства
Многие считают, что при необходимости установки подобного оборудования лучше приобретать импортные модели. Однако здесь именно тот случай, когда можно вспомнить поговорку «где родился, там и пригодился». Конечно, оборудование «ЕЛ» не лишено недостатков, однако и достоинства таких устройств значительны. Попробуем разобраться с этим вопросом, перечислив плюсы и минусы реле «ЕЛ», перед зарубежными аналогами.
Зарубежный производитель изготавливает более аккуратные моделиФОТО: electroautomatica.ru
Достоинства:
- более низкая стоимость. Зарубежные аналоги имеют цену в 2 и более раз выше;
- некоторые из импортных реле требуют отдельного питания;
- диапазон рабочих температур устройств зарубежного производства редко переступает нижнюю границу в -25ºС, что для нашего климата явно недостаточно;
- импортные аналоги не выдерживают работу в тяжёлых условиях метрополитена или сталелитейных производств. Их работа в этих случаях становится нестабильной, что может привести к серьёзной аварии.
Недостатки:
- довольно большое выделение тепла при работе. Особенно это заметно при плотной установке в электрошкафах небольшого объёма;
- нестабильная работа устройств с аналоговой обработкой сигнала при слипании фаз;
- несовершенный, ещё времён Советов дизайн. Хотя некоторые производители уже стараются его улучшить или же переходят на использование корпусов зарубежного производства.
Как сделать правильный выбор?
Ознакомившись немного с устройством и работой обоих приборов защиты, возникает вопрос, как узнать, какое в доме напряжение, чтобы сделать правильный выбор. Ответ здесь один – надо измерить параметры энергоснабжения. Самостоятельно это проделать нельзя. Лучше обратиться к соответствующим специалистам, имеющим специальные измерительные приборы. Они сделают замер напряжения, поступающего в квартиру определенное время.
Если результаты замеров укажут на отсутствие продолжительного пониженного или повышенного напряжения, тогда с экономической точки зрения лучше поставить реле. Сама установка РН обойдется дешевле и за расход электроэнергии меньше придется платить.
Залог безопасности вашей электросети
Сегодня, в условиях невероятно быстрого развития технического потенциала цивилизованных стран, всё большую роль в их существовании начинают играть электроприборы. Пожалуй, нет такого дома, в котором не найдётся хотя бы одного прибора, использующего электричество в качестве источника энергии. Отдельным и неизменным в течение всей истории существования контролируемой электроэнергии стоял вопрос о безопасности её использования. Провалы и всплески напряжения в сети создали множество проблем для пожарных двух последних веков. С течением времени человечеством было найдено эффективное средство минимизации риска использования электричества в бытовых условиях. Таким средством стало использование реле напряжения в электроцепях. Данный прибор мгновенно реагирует на изменение напряжения в цепи, предотвращая возгорание и поломку оборудования.
На текущий момент, наверное, не существует электроприборов, в которых не использовалось бы реле напряжения. Оно состоит из двух основных частей — это разъединитель электрической цепи и установленный непосредственно в само реле регулятор напряжения. Последнее производится на основе микропроцессора либо – в более примитивном исполнении – на основе компаратора. Реле напряжения, созданное на основе микропроцессора, имеет возможность плавной регулировки величин срабатывания.
Главным требованием, определяющим качество реле, является скорость его срабатывания. Самые современные срабатывают практически мгновенно, вплоть до милисекунд. После того, как сеть была обесточена, а реле контроля напряжения обеспечило подачу питания в рамках приемлемых показателей, подача электрического тока возобновляется. Это происходит через заранее запрограммированный промежуток времени. При возникновении критических аварийных ситуаций именно реле напряжения становится главным гарантом их ликвидации.
Чтобы избежать неприятных случаев неисправности реле, приобретать их следует в фирменных магазинах наподобие АВС электро http://avselectro-msk.ru/catalog/4192-rele
Вы сразу можете произвести выбор реле по интересующим вас ценам и параметрам, разом охватывая вниманием весь ассортимент
Они могут выпускаться в форме удлинителей, разветвителей, тройников, а также в виде модуля с вилкой и розеткой – в зависимости от метода подключения электроприбора.
Модуль инсталлируется непосредственно в розетку. Микроконтроллер модуля контролирует состояние напряжения в электросети, проецируя данные на цифровое табло. В случае возникновения необходимости электромагнитное реле осуществляет прерывание подачи тока. Установление величин срабатывания реле и определение времени задержки производится при помощи специальных кнопок на модуле.
Удлинители, тройники, разветвители и прочие аппараты, служащие для распределения потока электропитания между несколькими электроприборами, устроены в основном аналогично описанным ранее модулям, за исключением того, что в приборе находится несколько розеток, отключение которых в случае возникновения необходимости производится одновременно.
В случае, если обезопасить от скачков напряжения предполагается целый дом, реле напряжения устанавливается в распределительном шкафу. Используя свои функциональные и конструктивные особенности, этот вид реле обладает способностью работать в различных независимых друг от друга режимах.
Принцип работы реле прост: напряжение цепи, находящееся в пределах нижнего порога срабатывания, компенсируется контактами самого реле. Как только напряжение превышает заданные величины, специальный магнитный инициатор прерывает цепь.
Обзор популярных реле фазного контроля
На рынке представлены десятки моделей от отечественных и зарубежных производителей. Каждая из них обладает своими особенностями и техническими характеристиками. Выбирая РКФ, необходимо учесть, кто и для каких задач его выпускает.
Zamel CKM 01
Трехфазное реле контроля чередования фаз с крепежом на DIN рейку. Обладает компактными размерами. Ширина стандартная для 1 модуля и составляет 17,5 мм. Более подробные характеристики указаны в таблице.
РНПП 311
Реле от отечественного производителя «Новатек-электро». Устанавливается в щит на DIN-рейку. Имеет на передней панели минимум регуляторов для настройки, что делает его пригодным для обслуживания даже неподготовленным персоналом.
ABB 1SVR750488R8300
Компания ABB специализируется на высококлассном электротехническом оборудовании. Качество соответствует цене. Рассматриваемое реле стоит около 11 тыс.
OMRON K8AB
Компактный прибор, имеющий несколько другое назначение, чем обычное РКФ. OMRON K8AB контролирует не напряжение, а ток. Поэтому для его работы требуется дополнительный трансформатор тока. Производитель позиционирует прибор как идеальное средство для контроля тока в промышленных нагревателях и электродвигателях.
Carlo Gavazzi DPC01
Мультифункциональное трехфазное РКФ с расширенным перечнем регулировок. Реле данного производителя встречается в промышленном компрессорном оборудовании. На передней панели имеются стандартные регуляторы напряжения и задержки срабатывания. А также индикаторные светодиоды, что облегчает взаимодействие человека с устройством.
Евроавтоматика ФиФ CKF-318-1
Белорусское реле фазного контроля, зарекомендовавшее себя как простое, дешевое и надежное решение для защиты электродвигателей. Данное РКФ срабатывает на критическое снижение/превышение напряжения и пропажу одной и более питающих фаз. Характеристики в таблице.
Трехфазные реле напряжения – Новатек-Электро – производство электротехнической продукции
Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.
В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя
Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана
Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.
Особенности устройства и область применения
Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.
Трехфазное реле напряжения применяют для обеспечения правильной работы:
Систем кондиционирования;
Холодильного оборудования;

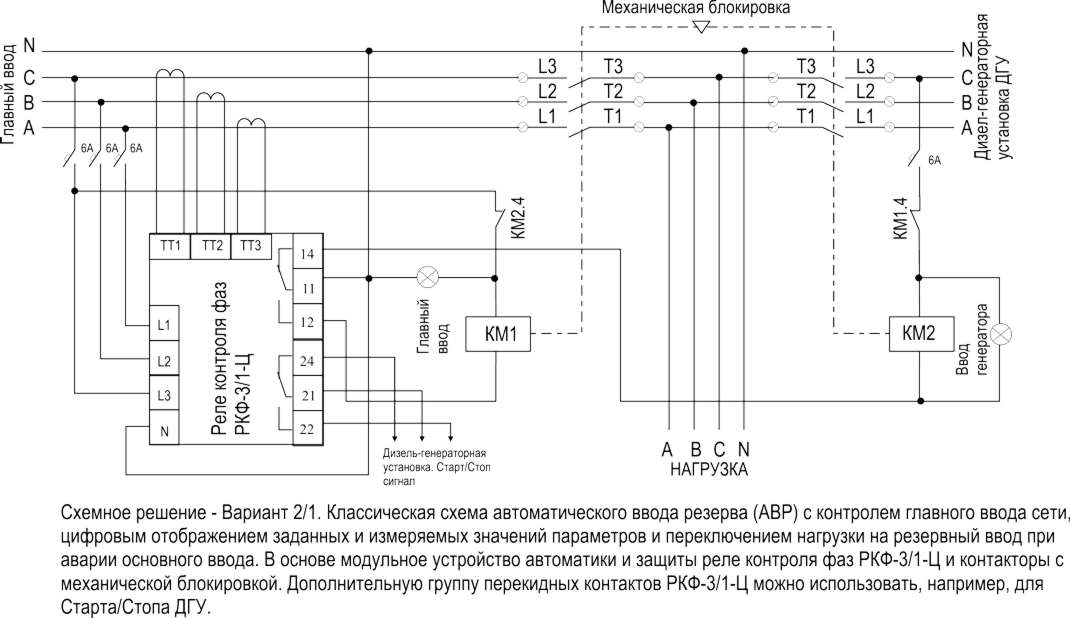

В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.
Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.
Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.
Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.
Ассортимент продукции
Трехфазное реле контроля напряжения представлено следующим модельным рядом:
РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;
РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.
РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.
РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.
РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.
РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.
В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.
Обзор популярных реле фазного контроля
На рынке представлены десятки моделей от отечественных и зарубежных производителей. Каждая из них обладает своими особенностями и техническими характеристиками. Выбирая РКФ, необходимо учесть, кто и для каких задач его выпускает.
Zamel CKM 01
Трехфазное реле контроля чередования фаз с крепежом на DIN рейку. Обладает компактными размерами. Ширина стандартная для 1 модуля и составляет 17,5 мм. Более подробные характеристики указаны в таблице.
| Питающее напряжение | Однофазное 220 или двухфазное 380 В |
|---|---|
| Максимальное допустимое напряжение для контактов | 250 В |
| Предельная мощность внутреннего реле | 2,5 кВА |
| Выходные контакты | 1NO и 1NC |
| Максимальный коммутируемый ток | 10 А |
| Собственное потребление | 34 мА |
| Класс защиты корпуса от пыли и влаги | IP 20 |
| Габаритные размеры | 9х17,5х6,6 см |

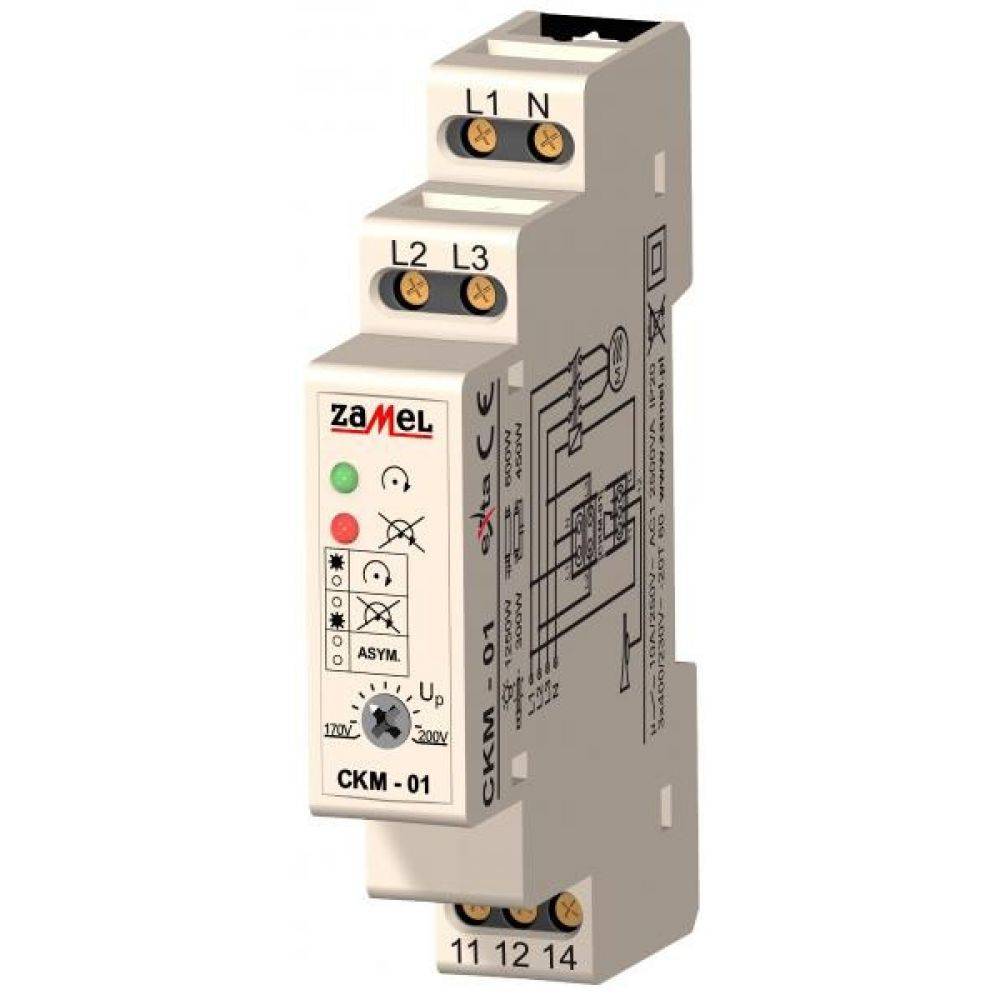

Устройство Zamel CKM 01 для монтажа на DIN-рейку
РНПП 311
Реле от отечественного производителя «Новатек-электро». Устанавливается в щит на DIN-рейку. Имеет на передней панели минимум регуляторов для настройки, что делает его пригодным для обслуживания даже неподготовленным персоналом.
| Номинальное напряжение питания | 380 В |
|---|---|
| Частота питающей сети | 45-55 Гц |
| Собственный потребляемый ток | Не более35 мА |
| Диапазон регулирования по напряжению | 1,05-1,25Umax (для Umin аналогичные значения) |
| Фиксированная задержка отключения | 12 сек |
| Напряжение катушки пускателя | 110-380 В |
| Критические значения питающего напряжения | 80-500 В |
| Рабочая температура | –25 +40°C |
| Климатическое исполнение | УХЛ4 |
| Количество циклов переключений при нагрузке 5 А | Не менее100 тыс. раз |
Монитор напряжения РНПП-311
ABB 1SVR750488R8300
Компания ABB специализируется на высококлассном электротехническом оборудовании. Качество соответствует цене. Рассматриваемое реле стоит около 11 тыс.
| Напряжение питания цепи управления | 450 В |
|---|---|
| Рабочая частота | 50-60 Гц |
| Задержка включения/отключения | 0,1-30 сек |
| Количество переключающих (перекидных) контактов | 2 |
| Габаритные размеры | 85,6х45х104,8 мм |

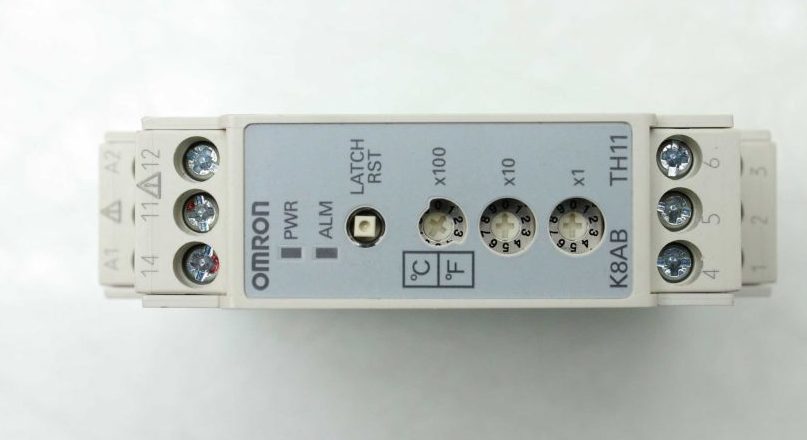

OMRON K8AB
Компактный прибор, имеющий несколько другое назначение, чем обычное РКФ. OMRON K8AB контролирует не напряжение, а ток. Поэтому для его работы требуется дополнительный трансформатор тока. Производитель позиционирует прибор как идеальное средство для контроля тока в промышленных нагревателях и электродвигателях.
| Питающее напряжение (зависит от модификации) | 24 Впер./пост. тока или 100-115 В или 200-230 В |
|---|---|
| Контролируемый ток | 2 мА– 200 А |
| Количество контролируемых фаз | 1 |
| Максимальный ток выходного реле | 6 А |
| Гистерезис срабатывания | 5-50 % |
| Модель необходимого для работы реле трансформатора тока | K8AC-CT200L |
Carlo Gavazzi DPC01
Мультифункциональное трехфазное РКФ с расширенным перечнем регулировок. Реле данного производителя встречается в промышленном компрессорном оборудовании. На передней панели имеются стандартные регуляторы напряжения и задержки срабатывания. А также индикаторные светодиоды, что облегчает взаимодействие человека с устройством.
| Напряжение питания | 24 В пост. тока или 230 переменного |
|---|---|
| Предельный ток выхода | 8 А |
| Регулировка задержки срабатывания | От 0,1 до30 сек |
| Диапазон регулировки напряжения срабатывания | 2-22 %от номинального значения |
| Количество контролируемых фаз | 3 |
| Степень защиты от пыли и влаги | IP 20 |
| Монтаж | На DIN-рейку |
| Предельное напряжение для контактов выходного реле | 550 В |
Евроавтоматика ФиФ CKF-318-1
Белорусское реле фазного контроля, зарекомендовавшее себя как простое, дешевое и надежное решение для защиты электродвигателей. Данное РКФ срабатывает на критическое снижение/превышение напряжения и пропажу одной и более питающих фаз. Характеристики в таблице.
| Рабочее напряжение | 220/380 В |
|---|---|
| Предельный ток выходного реле | 8 А при 250 В |
| Тип контактов | 2NO и 2NC |
| Цвет индикатора аварии | Красный |
| Диапазон нижнего предела напряжения | 150-210 В |
| Диапазон верхнего предела напряжения | 240-280 В |
| Гистерезис | 5 В |
| Потребляемая от сети мощность | 1,6 Вт |
Реле контроля наличия и чередования фаз F&F CKF-318-1

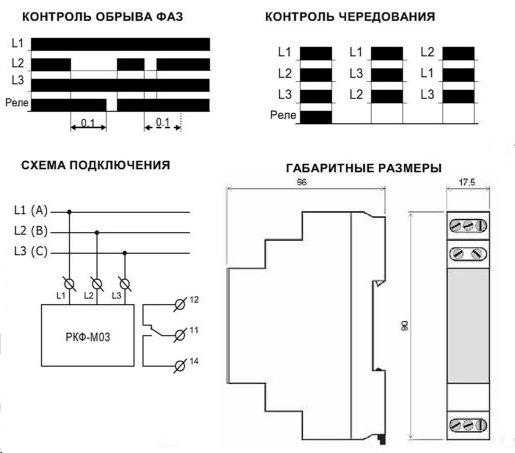

Принцип работы реле
Реле контроля фаз – это устройство, которое используется для контроля фазных параметров в электрических сетях. Оно предназначено для обнаружения отсутствия или перекоса фазного напряжения.
Зачем нужно реле контроля фаз? Принцип его работы заключается в том, чтобы сразу определить, если в одной из линий отсутствует фаза или нарушены другие условия работы.
Рабочие условия для реле контроля фаз обязательно включают наличие нейтралью в линиях. Это связано с тем, что реле контроля фаз может работать только при наличии нейтрали.
Как можно подключить реле контроля фаз? Для выбора подключения необходимо знать токи линии и фаз. В зависимости от этого можно выбрать соответствующую модель реле.
Что такое фаза и ток в контексте работы реле контроля фаз? Фаза – это одна из трех проводников, по которым идет переменный ток. Ток – это электрический заряд, который движется по проводнику.
Как работает реле контроля фаз? Обычно в речь идет о двух моделях реле: напряжения и тока. Реле напряжения сравнивает напряжение между фазами и подается сигнал, если оно сильно отличается. Реле тока контролирует ток в каждой линии и сигнализирует, если он превышает заданный уровень.
Какие различия в работе реле контроля фаз? Реле напряжения контролирует напряжение между линиями, а реле тока контролирует ток в каждой линии. Плюсы и минусы каждого типа реле зависят от конкретных условий эксплуатации и требований к системе контроля фаз.
УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ
Основными компонентами фазового реле являются:
- блок измерений;
- устройство обработки информации;
- исполнительная (коммутационная) часть.
БЛОК ИЗМЕРЕНИЙ
Эта часть схемы реле осуществляет непрерывный контроль параметров электропитания – фазных токов и напряжений. Для фиксации искажений симметрии трёхфазной питающей системы напряжений устройство содержит фильтр гармонических составляющих обратной последовательности.
Гармонические составляющие или высшие гармоники представляют собой высокочастотные сигналы, сопутствующие основной частоте промышленного тока и кратные ей.
Теоретически кривые каждого из фазных напряжений, вырабатываемых генераторами электростанций должны иметь строго синусоидальную форму. На практике любой источник напряжения даёт некоторые искажения синусоиды.
Свой вклад в дело ухудшения синусоидальности вносят также разнообразные потребители, содержащие нелинейную нагрузку. В результате, питающее напряжение электрической сети никогда не является синусоидальным на 100%.
В соответствии с теоремой Фурье любая сложная периодическая функция может быть представлена суммой простых гармонических функций.
Примечание. Гармонической называют функцию, изменяющуюся по закону синуса или косинуса.
Таким образом, любое отклонение от синусоидальности влечёт за собой появление высших гармоник – слагаемых формулы разложения Фурье. Каждая из функций – слагаемых имеет частоту, в n раз превышающую частоту основной функции, где n – порядковый номер слагаемого.
То есть применительно к системе питания промышленной частоты 50 Гц, 1-я гармоника обладает частотой 50 Гц, 2-я – 100 Гц, 3-я – 150 Гц и так далее. Амплитуда гармоник уменьшается с увеличением их порядкового номера.
Вся совокупность гармоник образует три последовательности фазных чередований:
- составляющие 1, 4, 7, 10 … образуют прямую последовательность;
- 2, 5, 8, 11… — соответствуют обратному фазному чередованию;
- 3, 6, 9, 12… — составляют нулевую последовательность.
Нарушения симметрии системы характеризуются увеличением гармоник обратной последовательности, что и является критерием отклонения от нормы, применяемым в алгоритме контроля при работе реле.
БЛОК ЛОГИКИ
Данные, полученные из блока измерения, подвергаются здесь сравнению с условиями, определёнными выставленными уставками. Блок логики формирует команды, которые передаются исполнительному органу.
Следует заметить, что в схемотехнике реле контроля бывает невозможно выделить компоненты, относящиеся к блокам логики и измерений. В некоторых моделях используются многофункциональные микропроцессорные чипы, объединяющие эти блоки.
ИСПОЛНИТЕЛЬНЫЙ ОРГАН
Отключение защищаемой электроустановки или части сети производится «сухими» контактами электромагнитного реле или пускателя.
Термин «сухой контакт» является устойчивым жаргонным выражением проектировщиков автоматизированных систем. Выражение заимствовано из жаргона англоязычных коллег путём прямого перевода слов dry contact. Данное выражение никак не связано с отсутствием влаги.
Означает оно то, что контакт не имеет гальванической связи с цепями управления, не заземлён и не подключен к источнику питания.
В различных моделях реле контроля фаз применяются исполнительные органы двух типов, коммутирующие нагрузку непосредственно или воздействуя на промежуточный элемент – магнитный пускатель.

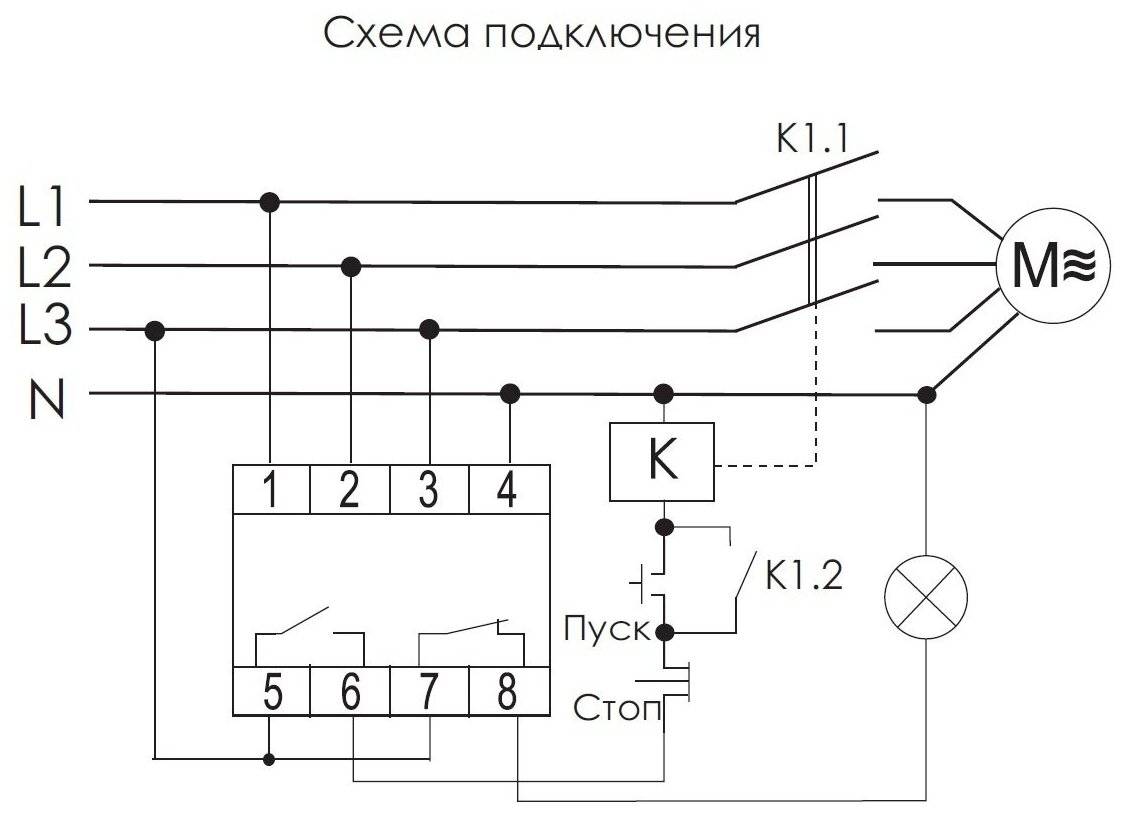

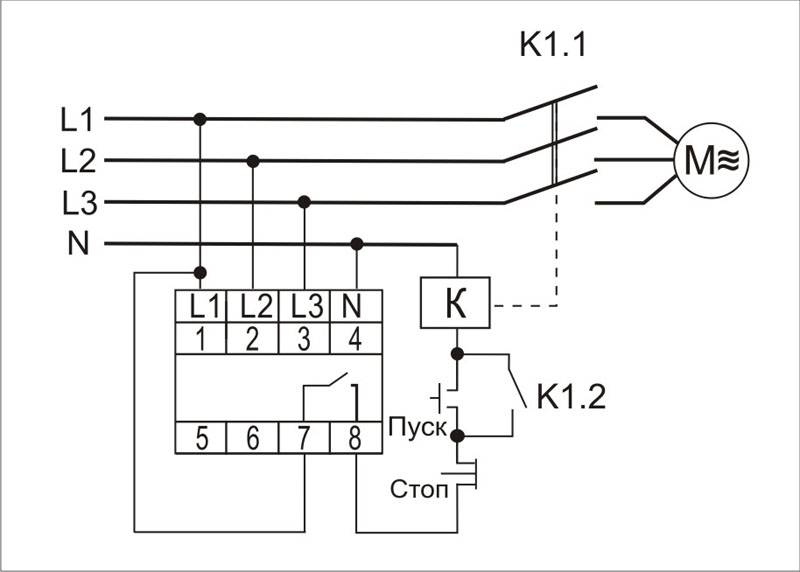

В первом случае устройство имеет три входа для подключения трёхфазного питания и три выхода для непосредственного присоединения к нагрузке. Коммутация нагрузки осуществляется внутри устройства.
При подключении реле контроля фаз второго типа подразумевается использование пускателя. В этих приборах имеются выходы контактов исполнительного реле, предназначенных для работы в цепях отключения. Сухие контакты реле контроля фаз коммутируют катушку пускателя.
Такие комбинации используются для защиты оборудования большой мощности, непосредственная коммутация которого невозможна контактами исполнительного органа.
Назначение и принцип работы реле контроля фаз
Реле для контроля напряжения фаз следует включать в схемы приборов, которые приходится часто переподключать к питающей трехфазной сети. К примеру, винтовой компрессор, не являющийся стационарным аппаратом, постоянно перемещают с одного места на другое, каждый раз подсоединяя его к линии заново. Если неправильно выполнить действия по его подключению, спутав при этом фазы, пяти секунд после запуска оборудования будет достаточно для того, чтобы произошла серьезная поломка.
Ремонт аппаратуры сопряжен с немалыми затратами, поэтому в таких устройствах контроль напряжения фаз просто необходим.
Есть и другие приборы, которые при неправильном соединении проводов не сгорают, а просто не включаются. В этом случае работники обычно приходят к выводу, что аппарат сломан, начинают его проверять – а прозвонка показывает, что все в порядке. И хорошо, если понимание того, что при подключении были просто перепутаны фазные жилы, придет быстро, иначе рабочее время будет потрачено впустую.
Что такое реле напряжения и как оно настраивается – на следующем видео:
Теперь поговорим о том, как работает реле контроля. Основная задача прибора заключается в защите электрических аппаратов от повреждения в результате воздействия некачественного напряжения
Это очень важно для дорогостоящего оборудования, поэтому электроприборы импортного производства устанавливаются только вместе с контрольным реле. Оно обеспечивает защиту аппаратуры при обрыве фаз, неправильном подсоединении, а также асимметричном напряжении. При соответствии фаз параметрам контрольного прибора релейные контакты включаются, пропуская через контактор в цепь трехфазное напряжение
Если ток хотя бы на одной фазной жиле отсутствует, напряжение в линию пропущено не будет
При соответствии фаз параметрам контрольного прибора релейные контакты включаются, пропуская через контактор в цепь трехфазное напряжение. Если ток хотя бы на одной фазной жиле отсутствует, напряжение в линию пропущено не будет
После восстановления питания на фазном проводе по истечении нескольких секунд произойдет автоматическое включение нагрузки. Итак, как можно убедиться, реле осуществляет автоматический контроль, отключая подачу напряжения в случае аварии и включая нагрузку после нормализации параметров электрической цепи.
Выводы и полезное видео по теме
Видеоролик посвящен описанию и обзору отдельно взятого изделия от компании EKF. Однако по такому же принципу действуют практически все выпускаемые аппараты контроля фаз:
При всем многообразии приборов на рынке сложно определить какой-никакой стандарт маркировки. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим. Тем не менее всегда есть возможность обратиться к справочным данным, если требуется точная расшифровка характеристик.
Хотите поделиться собственным опытом в выборе и установке реле напряжения, предназначенного для контроля фаз? Располагаете полезными сведениями, которые пригодятся посетителям сайта? Пишите, пожалуйста, в расположенном ниже блоке, публикуйте фотоснимки по теме, задавайте вопросы.
